Как сделать газогенератор своими руками: особенности изготовления самодельного устройства

Выбор места установки

Газогенераторы могут устанавливаться:

• в жилых помещениях;
• в подвалах;
• на улице.

Одной из разновидностей этого оборудования являются пеллетные котлы. Часто их установка выполняется в домах, поскольку при загрузке не возникает большого количества мусора, а топливо может спокойно храниться в непосредственной близости от котла.

Установка газогенераторов, которые работают на дровах большой длины, должна производиться на улице в непосредственной близости от места хранения топлива. В этом случае можно без больших неудобств осуществлять подвоз дров к оборудованию. Кроме этого, если котел размещен на улице, можно избавить помещение от грязи и золы.

Нержавеющая сталь используется для изготовления нижнего корпуса котла. Ее главным достоинством является то, что она не подвержена коррозионным процессам. Поэтому оборудование может служить очень долго. Кроме этого, современные модели установок имеют качественный слой теплоизоляции, что исключает влияние температуры окружающей среды на процесс производства газа. Также благодаря изолятору исключается влияние этого фактора на скорость пуска установки.

В таких агрегатах размещают систему регулирования. Она находится непосредственно под крышкой, что исключает попадание осадков, когда установка расположена на улице. Двойные стенки имеет дымовая труба. Если генератор стоит на улице, то для более удобного его подключения прокладку труб к котлу отопления выполняют по земле. Что касается самого котла, то его размещают таким образом, чтобы он не замерзал при длительных перерывах в работе.

Особенности

Индигирка – многофункциональный аппарат, представляющий собой симбиоз дровяной печки длительного горения и теплового электрического генератора, способного производить электроэнергию.

Компактную и не тяжелую печь можно с легкостью транспортировать и устанавливать не только в помещении, но и пользоваться ею на открытом воздухе. Работать прибор может при температурном режиме от +40 до -30 ° C.

На вместительной варочной панели можно разместить несколько видов посуды (сварить суп, подогреть чай и другое). Генерируемого печкой электричества вполне хватит, чтобы подключить переносной телевизор, радиоприемник, 1-2 лампочки, зарядить источник питания мобильного телефона, ноутбука или видеокамеры.

Варианты изготовления своими руками

Решая, как сделать био газогенератор своими руками, первым делом выбирают конструкцию. Для этого стоит использовать схемы заводских или самодельных агрегатов. Имея готовые чертежи, несложно изготовить газген для отопления или же газогенератор для копчения своими руками.

Инструменты и материалы

Для самостоятельного изготовления газогенератора необходимо подготовить следующие инструменты:

• сварочный аппарат;
• болгарку;
• дрель;
• набор ручных инструментов;
• крепежные детали.

Изготовление вертикального газогенератора

В устройстве вертикального процесса горения вырабатываемый газ поднимается вертикально вверх и направляется по трубе для фильтрации и охлаждения. Порядок действий:

1. В качестве корпуса можно использовать готовую металлическую бочку или же из листовой стали толщиной 8-10 мм и уголка создать конструкцию требуемой конфигурации.
2. Бункер делают из аналогичного материала и фиксируют внутри корпуса.
3. Камеру сгорания изготавливают на основе пустого газового баллона.
4. Горловину камеры сгорания оснащают жаропрочными прокладками из силикона или силикатов.
5. Далее оборудуется воздухораспределительная коробка, рядом монтируют обратный клапан. Между воздухораспределительным узлом и камерой выполняют фурмы.
6. Для создания узла фильтрации газа используют корпус старого огнетушителя.
7. Для охлаждения газа после грубой очистки устанавливают обычный радиатор, при желании делают специальный змеевик.
8. Чтобы отводить конденсат, применяют сеператор. Для этого в трубу d3-5 мм вставляют ребристую пластину и фиксируют к точке подачи холодного воздуха, нижняя часть оснащается краном слива конденсата.
9. Колосниковую решетку изготавливают из жаропрочной арматуры, но лучше использовать готовый чугунный колосник подходящего размера.
10. Устанавливают дверцы из жаропрочных основ с герметичными уплотнителями.

Изготовление вертикального газогенератора

Необходимо помнить, что герметичность – одно из важных условий корректной работы устройства.

Изготовление горизонтального газогенератора

В теплосиловых установках горизонтального процесса горения газ перемещается в нижней половине корпуса горизонтальными потоками. Устройство несколько проще, чем в аналогичном оборудовании вертикального вида.

Составные элементы горизонтального газогенератора:

• корпус с бункером, воздуховодом и газораспределительным узлом;
• камера сгорания, которая оборудуется герметичной горловиной;
• фильтры, охлаждающий отсек, смеситель.

При конструировании агрегата следует использовать схемы и чертежи промышленных или самодельных газгенов.

Термоэлектрогенераторы

Электростанции с генераторами, построенными по принципу Пельтье – достаточно интересный вариант.

Физик Пельтье обнаружил эффект, который сводится к тому, что при пропускании электроэнергии через проводники, состоящие из двух разнородных материалов, на одном из контактов происходит поглощение тепла, а на втором – выделение.

Ветряные электростанции – бесплатное электричество у вас дома

Причем эффект этот обратный – если с одной стороны проводник разогревать, а со второй – охлаждать, то в нем будет образовываться электроэнергия.

Именно обратный эффект используется в электростанциях на дровах. При сгорании они разогревают одну половину пластины (она и является термоэлектрогенератором), состоящую их кубиков, сделанных из разных металлов, а вторая же ее часть – охлаждается (для чего используются теплообменники), в результате чего на выводах пластины появляется электроэнергия.

Но есть у такого генератора несколько нюансов. Один из них – параметры выделяемой энергии напрямую зависят от разницы температуры на концах пластины, поэтому для их выравнивания и стабилизации необходимо использование регулятора напряжения.

Второй нюанс заключается в том, что выделяемая энергия – лишь побочный эффект, большая часть энергии при сгорании дров просто преобразуется в тепло. Из-за этого КПД такого типа станции не очень высокая.

К достоинствам электростанций с термоэлектрогенераторами относятся:

• Длительный срок службы (нет подвижных частей);
• Одновременно вырабатывается не только энергия, но и тепло, которое можно использоваться для обогрева или приготовления пищи;
• Бесшумность работы.

Электростанции на дровах, использующие принцип Пельтье, — достаточно распространенный вариант, и выпускаются как портативные устройства, которые способны лишь выделить электроэнергии для зарядки маломощных потребителей (телефона, фонаря), так и промышленные, способные запитать мощные агрегаты.

Ценная информация по газогенераторам

Иногда ожидания владельцев частных домов, задумавшихся о приобретении или самостоятельном изготовлении газогенератора, оказываются слишком радужными по сравнению с реальной ситуацией.

Бытует мнение, что КПД газогенератора, составляющее около 95%, значительно превышает КПД обычного напольного газового котла, который достигает 60-70%. Эти цифры в целом верны, но сравнивать их некорректно.

В изготовлении самодельного газогенератора используются отслужившие газовые баллоны, бидоны, кухонная утварь и т.д. Практически бесплатное устройство экономно расходует не самое дорогое топливо при довольно высокой производительности

Первый показатель отражает эффективность производства горючего газа, а второй – количество тепла, полученного при работе котла. В обоих случаях сгорает древесина, но результат этого процесса качественно различается. Если в дальнейшем полученный путем пиролизного сгорания древесины горючий газ будет использован для обогрева жилища, такое сравнение можно будет провести.

Стоит помнить также, что самодельные газогенераторы, хотя они и могут работать с высокой отдачей, редко бывают столь же эффективными, как и промышленные модели. Этот момент следует учесть еще на этапе проектирования агрегата и расчетов стоимости проекта и его ожидаемой эффективности.

Если необходимость создания газогенератора обусловлена только желанием улучшить систему отопления дома, стоит обратить внимание на похожее устройство – пиролизный котел, который работает на очень схожих принципах. Главное его отличие от газогенератора состоит в том, что полученный газ немедленно сжигается, а полученная энергия используется для подогрева теплоносителя в системе отопления дома. В таком устройстве монтируют дополнительную камеру сгорания, в которую необходимо организовать отдельную подачу воздуха

Если же нужно обогревать дом с помощью газогенератора, понадобится еще выбрать конвектор для отопления. Это увеличит расходы на модернизацию или обустройство отопления. Необходимо просчитать, стоит ли в таком случае овчинка выделки?

В таком устройстве монтируют дополнительную камеру сгорания, в которую необходимо организовать отдельную подачу воздуха. Если же нужно обогревать дом с помощью газогенератора, понадобится еще выбрать конвектор для отопления. Это увеличит расходы на модернизацию или обустройство отопления. Необходимо просчитать, стоит ли в таком случае овчинка выделки?

Важный момент – правильное обслуживание газогенератора в процессе его эксплуатации. Реклама утверждает, что это универсальное устройство, в котором сгорает все: от опилок до свежесрубленного дерева.

Но реклама умалчивает о том факте, что при загрузке влажного сырья количество полученного горючего газа может сократиться на 25% или больше.

Лучшее топливо для бытового газогенератора – древесный уголь. При его сжигании не тратится слишком много энергии на испарение избыточной влаги, что позволяет получить максимальное количество горючего газа

Оптимальным топливом для газогенератора, по мнению специалистов, является древесный уголь. При его сгорании на испарение влаги уходит минимальное количество энергии, что позволяет ускорить процессы пиролиза.

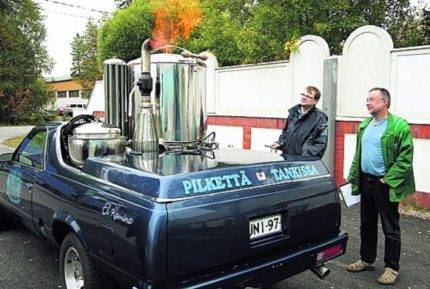

Владельцы автотранспорта могут рассчитывать на газогенератор не только для обогрева, но и для работы своего транспортного средства. действительно, в Европе немало автомобилистов вполне успешно приспособили свой транспорт для работы на дровах. Но чаще всего это компактные и прочные устройства, изготовленные из тонкой и прочной нержавеющей стали.

Стоимость таких агрегатов, даже изготовленных самостоятельно, совсем не маленькая. В российских реалиях газогенераторы для автомобилей изготавливают из подручных средств и устанавливают на грузовой автотранспорт.

Эффект от их работы невысок, обычно наличию такого агрегата сопутствуют такие явления как длительный розжиг, необходимость постоянной работы двигателя на высоких или средних оборотах, что способствует его скорому износу.

Для автомобиля лучше всего использовать качественный газогенератор, выполненный из прочной нержавеющей стали, имеющий относительно небольшой вес и компактные размеры

Интересный вариант использования газогенератора в частных домовладениях – использование горючего газа для домашней электростанции. Реализуют такой проект с помощью дизельного двигателя внутреннего сгорания.

Изготовление дровяного газогенератора для частного дома

Важный нюанс, который следует учитывать, создавая дровяной газогенератор своими руками – схема оборудования. На ней указываются не только элементы, но и направления движения потоков воздуха и газа. В Интернете можно найти разные варианты генераторов газа, а одним из самых популярных среди отечественных домовладельцев является устройство, собирающееся на основе металлической 200-литровой бочки.

Принципиальная схема одного из дровяных газогенераторов

В верхней части цилиндрического корпуса устраивается бункер для древесины, объем которого принимается равным примерно 60–70 литрам. В качестве фильтрующего элемента генератора обычно используют зигзагообразную трубу. Можно взять для этого и корпус огнетушителя. Фильтр комплектуется краном, позволяющим собирать и выводить наружу конденсат, который появляется при сгорании сырой древесины.

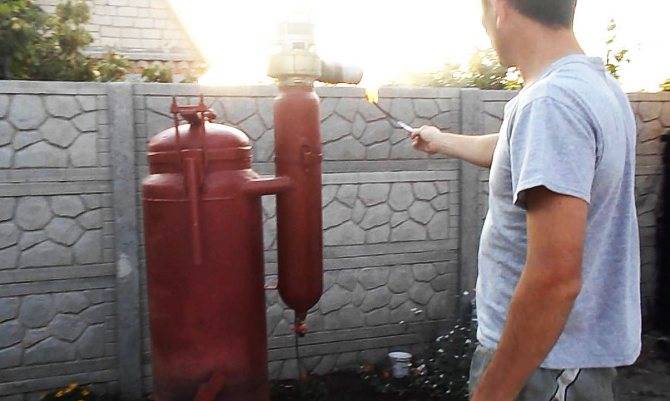

Самодельный дровяной генератор газа

Принцип действия газогенератора на дровах, устройство и чертеж которого используются для создания самодельного устройства, заключается в следующем:

• заложенные в бункер дрова попадают в топку и сгорают;
• в процессе горения образуется газ, поступающий через систему грубой очистки в юбку в верхней части;
• при прохождении через охлаждающий фильтр газ остывает и выводится через специальный патрубок (например, к ДВС или в дополнительную зону горения).

При сгорании влажных дров газ попадает в «юбку» и при контакте с холодным воздухом оставляет небольшое количество воды. Жидкость проходит через сепаратор, изготовленный из трубы со вставленной внутрь ребристой пластиной и сливается наружу. Для увеличения КПД котла, полученное при горении дров и очищенное газообразное топливо используется для дополнительного нагрева, попадая во вторую зону горения. При этом наружу выходит только углекислый газ (CO₂).

В видео ниже представлен вариант газгена для отопления изготовленный из листового металла.

Создавая газген своими руками, можно предусмотреть в конструкции бойлер. Вода нагревается обратным горючим газом, дополнительно охлаждающимся во время этого процесса. В среднем, такое оборудование обеспечивает нагрев 5–10 л воды в минуту на 20–30 градусов.

Особенности монтажа и использования

Место для оборудования выбирается с учетом отсутствия у вырабатываемого газа запаха и его опасности для человеческого организма. Поэтому устанавливать самодельные газогенераторы на дровах желательно в отдельных помещениях. Комната должна соответствовать тем же требованиям, что и котельная – иметь хорошую принудительную вентиляцию и объем не меньше 15 кубометров.

Для вывода газа применяется специальная газовая труба, закрепляемая хомутами к патрубку генератора. Под установкой обязательно предусматривается основание из несгораемых материалов. Также стоит отметить, что работы по сборке газогенератора должны выполняться профессионалом – если опыта в проведении таких работ нет, от изготовления самодельного устройства для получения газа или увеличения КПД сгорания дров лучше отказаться.

Что собой представляет газогенератор на дровах

Газогенератор имеет довольно простую конструкцию, так как все процессы, идущие в нем, основаны на пиролизном горении дров. То есть, идея газогенераторов базируется на пиролизных котлах, где дерево сгорает в недостатке воздуха, выделяя при этом большое количество различных газов. Далее будет приведена информация о строении этого приспособления.

• Корпус. Его обычно изготавливают из листовой стали. Все элементы соединяются сваркой. Вообще корпус может иметь как цилиндрическую, так и прямоугольную форму хотя форма цилиндра является более распространенной, да и смотрится эстетично. В нижней части сваривают ножки, на которых конструкция будет стоять.
• Бункер. Его также изготавливают из листовой стали с малым содержанием углерода. Как и корпус, бункер также может иметь форму цилиндра или прямоугольника. Он вносится внутрь корпуса, и крепится к стенкам корпуса с помощью болтов. Также должна быть крышка, закрывающая отверстие сверху, которое ведет в бункер. В качестве уплотнителя используют асбест или какой-нибудь другой материал.
• Камера сгорания. Она располагается внизу, и изготавливается обычно из стали с повышенным содержанием хрома. Здесь происходит горение твердого топлива в условиях недостаточного воздухоснабжения. Между внутренними стенками корпуса и камерой сгорания имеются асбестовые шнуры. На боковых стенках камеры сгорания находятся несколько отверстий, или как их еще называют, фурмы для подачи воздуха, через которые воздух подается в камеру сгорания. Эти фурмы соединяются с воздухораспределительной емкостью, которая сообщается с атмосферой. Когда воздух выходит из этой емкости, он преодолевает обратный клапан. Функция этого клапана заключается в том, чтобы заблокировать выход образовавшегося при горении дров газа наружу.
• Колосниковая решетка находится в нижней части устройства. Ее функция заключается в поддержании раскаленного топлива. Также через многочисленные отверстия этой решетки зола, образовавшаяся в ходе горения топлива, попадает в зольник.
• Загрузочные люки. В конструкции бытовых газогенераторов имеются три таких люка. Первый находится сверху, ее крышка откидываются горизонтально. В качестве герметизации при закрытии и уплотнения используются асбестовые шнуры. В современных моделях в зоне крепления люка можно найти специальную пружину-амортизатор, который автоматически приходит в действие, если внутри устройства давление превысило определенную норму. Под действием этой пружины люк опрокидывается. Сбоку конструкции имеются еще два загрузочных люка. Первый из них расположен на уровне зоны восстановления. Этот люк используется для загрузки топлива в эту зону. Нижний люк располагается на нижнем конце устройства, на уровне зольника. Он применяется для ее очистки. Газ, образовавшийся в ходе горения твердого топлива, выводится из верхней части конструкции. Для этого там имеется специальный патрубок для вывода газа.

Далее будут рассмотрены процессы, в ходе которых из древесины выделяются горючие газы. В целом, всю конструкцию можно разделить на несколько зон:

• Зона подсушки. Она находится в верхней части конструкции, сразу же под загрузочным люком. Здесь топливо быстро сушится благодаря тому, что температура в этой зоне достигает порядка 190 градусов по Цельсию.
• Зона сухой перегонки. Она расположена ниже зоны сушки. Иссушенное топливо здесь подвергается обугливанию благодаря тому, что температура достигает до 500 градусов. В ходе этих процессов из топлива удаляются смолы и некоторые кислоты органического происхождения.
• Зона горения. Находится в нижней части. Топливо попадает сюда и сгорает при температуре в 1200 градусов. Через специальные фурмы подается воздух. В ходе горения выделяются угарный и углекислый газы.
• Зона восстановления. Газы, выделившиеся в ходе горения топлива, поднимаются вверх, и достигают зоны восстановления. Сюда через специальный люк загружают уголь, который держится на колоснике. Угарный и углекислый газы реагируют с углем. Когда во взаимодействие вступают углекислый газ и уголь, то в ходе реакции образуется угарный газ. Но в угле имеется вода, которая также проявляет активность по отношению к газам. В результате всех этих реакций образуются угарный газ, углекислый газ, водород, метан, некоторые летучие непредельные углеводородные соединения, азот. Эта смесь газов очищается от всех примесей, затем смешивается с воздухом. Это и есть конечный результат. Полученная смесь газов может применяться для бытовых нужд.

Плюсы и минусы

Газогенераторы на дровах имеют большое количество преимуществ и немного недостатков.

Преимущества следующие:

• Коэффициент полезного действия у газогенераторов достигает отметки в 90%. По сравнению с ними, у твердотопливных котлов КПД достигает отметки лишь в 75%.
• В генераторах газа дрова горят очень долго. Одной только закладки дров может хватить на 20-25 часов работы устройства. А если в качестве топлива использовать уголь, то одной закладки может хватить на несколько суток.
• Топливо обычно сгорает полностью, при этом остается минимум золы. Поэтому в использовании газогенераторов нет необходимости в постоянной чистке зольника.
• В некоторых устройствах имеются автоматизированные системы регулирования процесса горения.
• При горении выделение вредных веществ сведено к минимуму. Именно поэтому в настоящее время идут активные попытки использовать газогенераторы в автомобилях, чтобы снизить выброс вредных веществ в атмосферу.
• Заметно экономится бюджет семьи.
• В топку сгорания можно загружать длинные дрова, то есть, нет необходимости в их разрезке на мелкие куски. В топку могут помешаться дрова длиною в 1 метр.
• В качестве топлива можно использовать любое твердое топливо.

А теперь о недостатках. Их всего три:

• В большинстве устройствах на выходе воздуха из воздухоразделительного коробка имеются вентиляторы. Они могут работать механически, но во многих моделях их функционирование требует наличие электричества. Из-за этого работа генератора становится энергозависимым.
• Внутри дымохода может выпасть конденсат. Чтобы избежать этого, температуру следует держать на отметке в 60 градусов.
• Заводские конструкции стоят очень дорого. Поэтому следует изготовить газогенераторы своими руками. Чертежи можно найти в Интернете.

https://youtube.com/watch?v=keToS0ybJAs

Изготовление своими руками

Изготовление газгена своими руками – кропотливая и сложная работа. Для выполнения потребуются специальные материалы. Для изготовления корпуса и топливного бака понадобится сталь. Для специальной емкости – жаропрочный материал. Также понадобятся жаропрочные прокладки из любого материала, кроме асбеста, так как он выделяет опасные вещества. Для соединения узлов потребуются трубы. Для устранения каких-либо примесей, потребуются фильтры.

Сюжет про газгены своими руками При изготовлении газгена своими руками, важно учесть, что все части и узлы газгена должны быть воздухопроницаемыми

Преимущества и недостатки

Наряду с такими достоинствами газогенераторов, как независимость и продуктивность, отмечают ряд других, не менее значимых, преимуществ газогенерирующих установок:

• автономность – газовый генератор на твердом топливе спасает положение в тех случаях, когда отсутствует линия электроснабжения, затруднен подвоз газа в баллонах, нет возможности прокладки магистрального газопровода. Полученный горючий газ применяется для обеспечения работы электростанций и насосных установок, направляется на бытовые нужды, отопление жилых зданий, промышленных объектов;
• высокий уровень производительности – КПД газогенераторных установок на твердом топливе составляет 80-95%. К примеру, КПД обычных ТТ котлов не превышает отметку 60%;
• высокое октановое число – показатель варьируется в пределах значений 110-140;
• регулируемость процесса горения – в зависимости от модели устройства газификации одной закладки дров хватит для эффективной работы установки в течение 8-12 часов. В газгенах на дровах с верхним типом горения этот параметр варьируется до 25 часов. В случае с агрегатом газификации на угольном топливе одной закладки достаточно для обеспечения бесперебойной работы до 5-8 дней;
• возможность автоматизации работы установки – автоматизированный газогенератор способен работать без участия человека, процесс можно контролировать удаленно;
• экологичность – топливо сгорает полностью, коэффициент выброса вредных веществ в воздух определяется в минимальных значениях;
• высокий уровень безопасности прибора – это обеспечивается работой автоматики, также безопасность устройства обуславливается качеством материалов;
• несложность обслуживания и ухода – отсутствует необходимость в частых закладках топлива, чистка зольника и газохода проводится реже из-за особенностей работы генератора газа;
• нетребовательность к качеству топливных ресурсов – в зависимости от модели допускается использование дров 50% влажности, отдельные модели газгенов способны работать на свежесрубленной древесине. В агрегат можно загрузить дрова длиной 1 м и больше.

Помимо использования различных видов древесины и отходов деревообработки, в генераторах газа допускается утилизация пластмассы, резиновых изделий и других полимеров.

Недостатки генераторов газификации:

• дороговизна – цены на газген почти в 2 раза превышают стоимость твердотопливных механизмов;
• энергозависимость – не все модели газовых генераторов работают автономно. Так, для подсоса воздуха требуется установка электрического вентилятора;
• требовательность к рабочему процессу – при продолжительном использовании устройства на мощности ниже 50% работа сопровождается эффектом нестабильного горения, одним из последствий которого может стать накапливание в дымоходе дегтевого осадка.

Кроме этого, если температура обратки в системе опускается ниже отметки 60°C, в газоходе выпадает конденсат.

Видео для желающих сделать газогенератор

Как использовать газогенератор, перерабатывающий древесный уголь, в качестве поставщика топлива для малолитражного автомобиля:

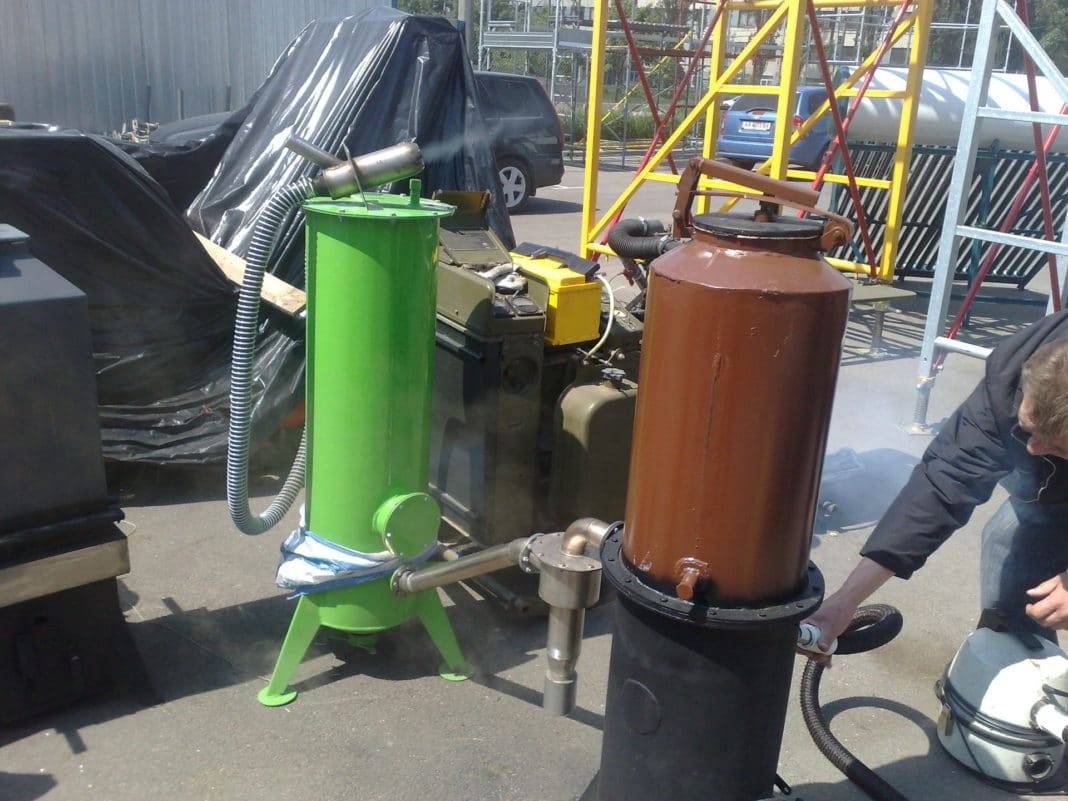

Простой газогенератор из пропановых баллонов:

Устройство дровяного генератора газа:

Двумя вышеприведенными способа можно своими руками изготовить надежный и эффективный газогенератор. Но моделей этого устройства существует гораздо больше. Одни из них сделать проще, другие сложнее. Главное при самостоятельной сборке максимум внимания уделить качеству сварных швов, иначе могут произойти утечки газа и взрыв. Если все выполнено правильно, то генерирующая газ установка исправно прослужит 10–15 лет. А потом металл корпуса начнет прогорать, и придется все делать заново.

Самодельные станции

Также многие умельцы создают самодельные станции (обычно на основе газогенератора), которые после продают.

Все это указывает на то, что можно и самостоятельно изготовить электростанцию из подручных средств и использовать ее для своих целей.

Далее рассмотрим, как можно сделать устройство самостоятельно.

На основе термоэлектрогенератора.

Первый вариант – электростанция на основе пластины Пельтье. Сразу отметим, что изготовленное в домашних условиях устройство подойдет разве что для зарядки телефона, фонаря или для освещения с использованием светодиодных ламп.

Для изготовления потребуется:

• Металлический корпус, который будет играть роль печи;
• Пластина Пельтье (отдельно приобретается);
• Регулятор напряжения с установленным USB-выходом;
• Теплообменник или просто вентилятор для обеспечения охлаждения (можно взять компьютерный кулер).

Изготовление электростанции — очень простое:

1. Изготавливаем печь. Берем металлический короб (к примеру, корпус от компьютера), разворачиваем так, чтобы печь не имела дна. В стенках внизу проделываем отверстия для подачи воздуха. Вверху можно установить решетку, на которую можно установить чайник и т. д.
2. На заднюю стенку монтируем пластину;
3. Сверху на пластину монтируем кулер;
4. К выводам от пластины подключаем регулятор напряжения, от которого и запитываем кулер, а также делаем выводы для подключения потребителей.

Работает все просто: разжигаем дрова, по мере нагрева пластины на ее выводах начнется генерация электроэнергии, которая будет подаваться на регулятор напряжения. От него же начнет и работать кулер, обеспечивая охлаждение пластины.

Инфракрасные теплые полы электрические под ламинат и плитку на бетонный и деревянный пол, плюсы и минусы, как выбрать, монтаж своими руками

Остается только подключить потребители и следить за процессом горения в печке (подкидывать своевременно дрова).

На основе газогенератора.

Второй способ сделать электростанцию – это изготовить газогенератор. Такое устройство значительно сложнее в изготовлении, но и выход электроэнергии – значительно больше.

Для его изготовления потребуется:

• Цилиндрическая емкость (к примеру, разобранный газовый баллон). Она будет играть роль печки, поэтому следует предусмотреть люки для загрузки топлива и очистки твердых продуктов горения, а также подвод воздуха (потребуется вентилятор для принудительной подачи, чтобы обеспечить более лучший процесс горения) и вывод для газа.
• Радиатор охлаждения (может быть изготовлен в виде змеевика), в котором газ будет охлаждаться.
• Емкость для создания фильтра типа «Циклон».
• Емкость для создания фильтра тонкой очистки газа.
• Бензиновая генераторная установка (но можно просто взять любой бензиновый мотор).

После этого все необходимо соединить в единую конструкцию. От котла газ должен поступать на радиатор охлаждения, а после на «Циклон» и фильтр тонкой очистки. И только после этого полученный газ подается на двигатель.

Это указана принципиальная схема изготовления газогенератора. Исполнение же может быть самым разным.

К примеру, возможна установка механизма принудительной подачи твердого топлива из бункера, который, кстати, тоже будет запитываться от генератора, а также всевозможных контролирующих устройств.

Создавая электростанцию на основе эффекта Пельтье, особых проблем не возникнет, поскольку схема простая. Единственное, следует принимать некоторые меры безопасности, поскольку огонь в такой печке практически открытый.

А вот создавая газогенератор, следует учитывать множество нюансов, среди них — обеспечение герметичности на всех соединениях системы, по которой проходит газ.

Чтобы двигатель внутреннего сгорания нормально работал, следует побеспокоиться о качественной очистке газа (наличие примесей в нем недопустимо).

Газогенератор – конструкция громоздкая, поэтому для него необходимо правильно подобрать место, а также обеспечить нормальную вентиляцию, если он будет установлен в помещении.

Поскольку такие электростанции не новь, и любителями они изготавливаются уже сравнительно давно, то и отзывов о них накопилось немало.

В основном, все они положительные. Даже у самодельной печи с элементом Пельтье отмечается, что она полностью справляется с поставленной задачей. А что касается газогенераторов, то здесь наглядным примером может выступить установка таких устройств даже на современных авто, что говорит об их эффективности.

Область применения

Область применения газовых резаков весьма широка. Их используют везде, где нужно резать, паять или сваривать металл:

• на заготовительных участках машиностроительных и металлообрабатывающих заводов;
• на стройплощадках — от дачного домика до гидроэлектростанций;
• в автосервисе;
• на судостроительных верфях;
• в оборонной и аэрокосмической промышленности;
• при разборке старых металлоконструкций ;
• в производстве электроники и радиотехники;
• в ювелирном деле;
• на художественных промыслах.

Кроме того, газовый резак может стать вашим надежным и производительным помощником в домашней мастерской

Виды газовых установок

Современный рынок силовых установок предлагает оборудование, работающее на газе трех основных типов:

1. Прямого способа генерации;
2. Обратного;
3. Горизонтального.

Первые подходят для сжигания угля и полукокса. В таких агрегатах кислород поступает снизу, а забор газа выполняется сверху агрегата. Но так как в этих моделях влага из топлива не поступает в зону горения, то ее приходится подводить специально. Это позволяет повысить мощность устройства.

Агрегаты обращенного процесса – это идеальный вариант для сжигания отходов из древесины. В них подача воздуха осуществляется непосредственно в зону горения, а газ отбирается снизу.

Устройства поперечного способа отличаются высокоскоростной подачей воздуха черед фурмы в нижней части корпуса. Причем здесь же, только с противоположной стороны производится и отбор газа. Эти агрегаты отличаются минимальным временем пуска и хорошей приспосабливаемостью к смене режимов.

Схема силовой установки – для народных умельцев

Собрать такой агрегат собственноручно не так уж и сложно. Однако, прежде чем приступить к изготовлению газогенератора своими руками нужно ознакомиться с принципом действия агрегата, а также подобрать наиболее подходящую под ваши условия схему.

Конструкция установки и схема подключения

Для простейшего прибора вполне сгодятся предметы, которые несложно найти в каждом доме:

• Бочка;
• Трубы;
• Радиатор;
• Фильтры;
• Вентилятор.

Этот набор может быть дополнен и другими элементами. Что и в какой последовательности собирать можно найти в интернете. Причем это не обязательно чертежи и фото, а чаще всего видео, на котором подробно показано и доступно объяснено, как собрать газогенератор своими силами на навозе, дровах и другом топливе. Если схема выбрана, то можно приступать непосредственно к сборке.

Инструкция по созданию

Любой агрегат состоит из корпуса, внутри которого располагаются основные узлы и механизмы. Не чуждо это и для газогенератора, собранного своими руками. Он также имеет корпус, в который помещены:

• Бункер;
• Отсек сгорания;
• Воздухораспределительная часть;
• Колосниковая решетка;
• Патрубок;
• Фильтры.

Корпус агрегата обычно выполняется из листового металла. Для удобства установки ко дну привариваются ножки. По форме конструкция может быть, как овальной, так и прямоугольной.

Делаем самостоятельно, этапы работ:

Бункер изготавливается из малоуглеродистой стали и крепится внутри агрегата. Он оснащается крышкой с уплотнителем из асбеста или другого материала. Низ устройства занимает камера сгорания. Для ее изготовления выбирают специальные марки стали, наиболее устойчивые к высоким температурам. К камере присоединяется горловина, которую от корпуса также отделяют изоляционным материалом.

Специалисты, которым не один раз приходилось собирать газогенераторы своими руками предлагают камеру сгорания выполнять из газового баллона.

Воздухораспределительная камера обычно располагается вне корпуса прибора. Причем на выходе из нее устанавливается обратный клапан, предназначенный для недопущения выхода газа через это отверстие. Перед коробкой располагают вентилятор.

Колосниковая решетка в газовом генераторе, собранном своими руками выполняется из чугуна, при этом средняя часть должна быть подвижной для упрощения процесса обслуживания. Но недостаточно только собрать генератор, нужно еще и правильно отрегулировать подачу воздуха в него, а также отвод газов.

Устанавливать такое оборудование можно как на улице, так и в цокольном помещении, обеспечив его хорошую вентиляцию.

Заключение

В настоящее время для отопления жилищ используют различные установки. Одно из новых решений — газогенератор на дровах. Он позволяет обеспечить теплую атмосферу в жилище при минимальных затратах. Приобрести газогенератор можно в любом магазине. А можно сделать своими руками. Доступные материалы, применяемые при его создании, обойдутся недорого. Технология его изготовления достаточно простая. Когда аппарат будет изготовлен и правильно установлен, вы можете, сжигая в нем дрова, получать газ, за счет которого будет обогреваться ваш дом. Кроме того, изготовленный газогенератор своими руками можно использовать в качестве утилизатора и сжигать в нем различные виды отходов –пластиковые бутылки, линолеум.
