Эксплуатация газопроводов и оборудования: расчет остаточного срока службы + нормативные требования

Нормативно-правовая база: что говорит Закон?

Согласно Приказу от 21.11.2013 г. N 558, которым регламентированы правила безопасности при обращении с сжиженным газом.

Техническое обследование подземного газопровода осуществляется по истечению расчетного ресурса работы, который составляет для:

• стальных труб – 40 лет;
• полиэтиленовых труб – 50 лет.

Трубопроводы, собранные из полимерных труб, служат дольше благодаря более высокой устойчивости к механическим и химическим воздействиям, а также отсутствию предпосылок для появления и расселения плесневого грибка.

При этом в ходе такой диагностики должны проверяться следующие параметры:

• герметичность газопровода;
• защитное покрытие (для стальных труб);
• состояние материала, из которого выполнен газопровод;
• качество сварки на стыках.

Досрочные проверки проводятся только в случае аварий или получения достоверных сведений о деформации газопроводов под землей.

Обследования до сих пор проводятся в соответствии с инструкцией с РД 204 РСФСР 3.3-87, утвержденной еще в 1987 г. Положения, которые содержатся в Постановлении Правительства РФ от 29.10.2010 г. N 870, в отношении данного вопроса содержат довольно размытые формулировки.

Так, в п.76 говорится о том, что эксплуатационный срок определяется на момент проектирования с учетом условий обеспечения безопасности объектов, прогноза относительно изменений их параметров, а также гарантий на трубную продукцию, которую дает изготовитель.

Кроме того, в этом акте идет речь о том, что газопровод может эксплуатироваться даже после истечения служебного срока, если при диагностике не было выявлено никаких серьезных нарушений в работе системы и дефектов в трубах. По результатам такого диагностирования должны заново устанавливаться граничные сроки эксплуатации.

Что касается наружных газопроводов и оборудования, то как правило, их срок эксплуатации меньше

Во всяком случае всегда нужно обращать внимание на их рабочий «стаж», который указывается производителем

Например, производитель “Газовик” для ГРПШ-6, 10 И 10МС определяет следующие сроки:

• средний (до списания) – 15 лет;
• гарантийный термин – 5 лет.

А вот “Первая газовая компания” в паспортах на большинство своих ГРПШ указывает 20-летний срок, который, кстати, и является средним для ГРПШ установок.

Нормативно-правовая база: что говорит Закон?

Согласно Приказу от 21.11.2013 г. N 558, которым регламентированы правила безопасности при обращении с сжиженным газом.

Предельный срок службы труб определяет изготовитель, но он может продлеваться по нескольку раз, если позволяет техническое состояние трубной продукции

Техническое обследование подземного газопровода осуществляется по истечению расчетного ресурса работы, который составляет для:

• стальных труб – 40 лет;
• полиэтиленовых труб – 50 лет.

Трубопроводы, собранные из полимерных труб, служат дольше благодаря более высокой устойчивости к механическим и химическим воздействиям, а также отсутствию предпосылок для появления и расселения плесневого грибка.

При этом в ходе такой диагностики должны проверяться следующие параметры:

• герметичность газопровода;
• защитное покрытие (для стальных труб);
• состояние материала, из которого выполнен газопровод;
• качество сварки на стыках.

Досрочные проверки проводятся только в случае аварий или получения достоверных сведений о деформации газопроводов под землей.

Проверка газопровода осуществляется по истечению срока эксплуатации системы, но если случается авария – специалисты выезжают к месту происшествия тут же, чтобы проверить герметичность системы

Обследования до сих пор проводятся в соответствии с инструкцией с РД 204 РСФСР 3.3-87, утвержденной еще в 1987 г. Положения, которые содержатся в Постановлении Правительства РФ от 29.10.2010 г. N 870, в отношении данного вопроса содержат довольно размытые формулировки.

Так, в п.76 говорится о том, что эксплуатационный срок определяется на момент проектирования с учетом условий обеспечения безопасности объектов, прогноза относительно изменений их параметров, а также гарантий на трубную продукцию, которую дает изготовитель.

Кроме того, в этом акте идет речь о том, что газопровод может эксплуатироваться даже после истечения служебного срока, если при диагностике не было выявлено никаких серьезных нарушений в работе системы и дефектов в трубах. По результатам такого диагностирования должны заново устанавливаться граничные сроки эксплуатации.

Что касается наружных газопроводов и оборудования, то как правило, их срок эксплуатации меньше

Во всяком случае всегда нужно обращать внимание на их рабочий «стаж», который указывается производителем

Например, производитель “Газовик” для ГРПШ-6, 10 И 10МС определяет следующие сроки:

• средний (до списания) – 15 лет;
• гарантийный термин – 5 лет.

А вот “Первая газовая компания” в паспортах на большинство своих ГРПШ указывает 20-летний срок, который, кстати, и является средним для ГРПШ установок.

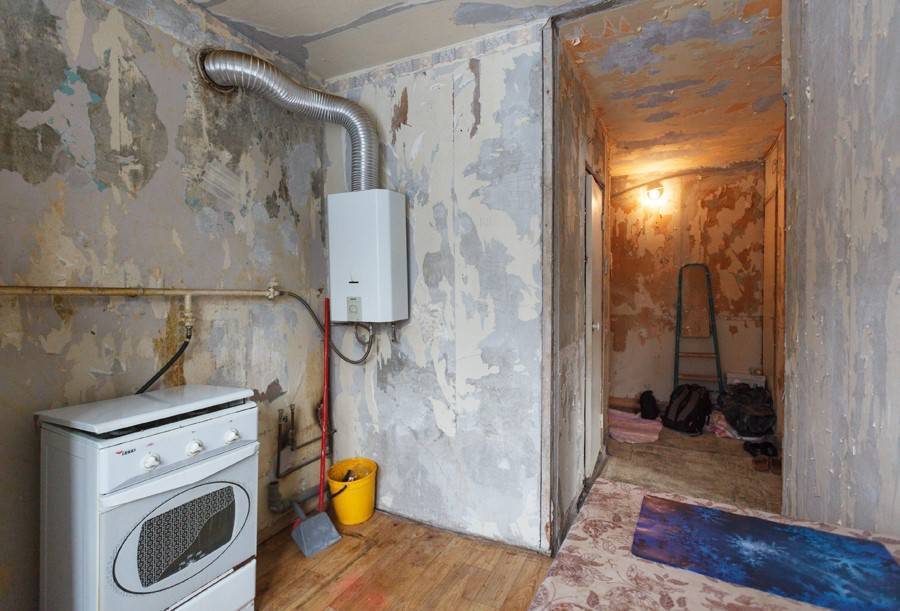

Нормы расположения и правила переноса газовых труб на кухне

Для начала стоит узнать, при каких обстоятельствах эксплуатируются газовые трубы на кухне. Под использованием голубого топлива в таком помещении чаще всего подразумевают установку плиты. Пришло время ознакомиться с правилами пользования. Итак, запоминайте главные постулаты:

• связаться с мастерами и узнать, нужно ли вам представить какие-либо расходные материалы (чтобы не бегать за ними во время работы бригады, судорожно ища кого-то своего, кто присмотрит за квартирой, ведь все-таки работают чужие люди);
• освободите пространство, где планируется демонтаж и установка новых труб — рабочие должны иметь беспрепятственный доступ к сети;
• покройте все кухонные поверхности, технику и другие ценные предметы, ведь мастера будут резать, варить, пылить и сорить (в качестве материала лучше использовать не склонные к горению покрытия, к примеру, брезент, мешковину);
• перекройте вентиль, чтобы прекратить подачу голубого топлива к трубам.

Как прокладываются внутренние газопроводы

Технологическая структурная схема газопровода

Прокладка внутренних газопроводов производится от наружного понижающего редуктора, расположенного вблизи от точки ввода трубопровода в здание. Наиболее распространенным вариантом является один ввод на секцию. Но в некоторых случаях выполняется отдельный ввод на каждый стояк. На точке ввода также располагается отключающее устройство со специальными изолирующими муфтами, позволяющими перекрыть газ для проверки или при обнаружении утечек.

Перед началом непосредственных монтажных работ и вводом трубопровода в здание производится проверка готовности всех элементов конструкции здания к приемке системы. Должны быть изготовлены все отверстия в стенах или перекрытиях, проверено состояние стен в квартирах, на которых будут устанавливаться трубопроводы, проходящие до газоиспользующего оборудования. Проверяется также наличие и соответствие всем нормам материалов и оборудования.

Необходимое оборудование для подключения газовой системы к плите

Техническое обслуживание

Техническое обслуживание газопровода проводится лицензированными компаниями

Регулярное техническое обслуживание газопроводов дает возможность выявить и устранить аварийную ситуацию и продлить время их службы.

Техническое обслуживание газопроводов включает в себя такие мероприятия:

• Внешний осмотр на предмет обнаружения внешних повреждений, коррозии, отслоения защитного покрытия.
• Контроль работоспособности запорной и регулирующей арматуры.
• Проверка герметичности системы путем опрессовки.
• Восстановление целостности стыков.
• Удаление ржавчины, нанесение нового защитного покрытия.
• Замена аварийных фрагментов.
• Проверка оборудования на герметичность и возможность утечки.

Выполнять данные манипуляции имеют только квалифицированные сотрудники газовой службы.

Факторы, влияющие на состояние труб

Срок службы газопровода зависит от ряда объективных и субъективных факторов, которые могут его продлить или укоротить. Практика показывает, что большинство наземных и подземных магистралей сохраняют свои рабочие характеристики и после окончания гарантийного срока, иногда превышая его в несколько раз. Однако нередки прецеденты, когда сеть разрушалась задолго до окончания расчетного периода.

На время эксплуатации коммуникаций оказывают влияние такие причины:

• Ошибки в проектировании, приведшие к последующим деформациям и разрывам.
• Нарушения технологии прокладки, выразившиеся в слабых стыках, игнорировании использовании гильз при проходах сквозь стены.
• Качество применяемых при монтаже материалов.
• Содержание в грунте щелочей и кислот, приводящих к коррозии металла.
• Влажность воздуха.
• Соблюдение графика проведения осмотра сооружений.

Все эти факторы приводят к тому, что трубы из одной партии могут прослужить совершенно разное время.

Срок эксплуатации ГРПШ

Сроки эксплуатации ГРПШ устанавливаются производителем газоиспользующего оборудования.

Например «Газовик» на ГРПШ-6, 10 И 10МС устанавливает сроки:

Средний срок службы, до списания – 15 лет

Гарантийный срок эксплуатации – 5 лет.

«Первая газовая Правила безопасности в газовом хозяйстве»: ( Отменён . ->

Заменён на ПБ 12-368-00 Правила безопасности в газовом хозяйстве. Отменён . ->

Заменён на ПБ 12-609-03 Правила безопасности для объектов, использующих сжиженные углеводородные газы. Отменён . ->

Заменён на «Федеральные нормы и правила в области промышленной безопасности «Правила безопасности для объектов, использующих сжиженные углеводородные газы«)

В документе «Федеральные нормы и правила в области промышленной безопасности «Правила безопасности для объектов, использующих сжиженные углеводородные газы«

Единственный подходящий пункт:

В Документе «Постановление Правительства РФ от 29 октября 2010 г. N 870» указано:

Документ «РД 12-608-03 – Положение по проведению экспертизы промышленной безопасности на объектах газоснабжения» п.4.2 ( Отменён ) сообщает нам:

Документ «ПБ 12-529-03 – Правила безопасности систем газораспределения и газопотребления» п.5.5.2( Отменён . Заменён на «Федеральные нормы и правила в области промышленной безопасности «Правила безопасности для объектов, использующих сжиженные углеводородные газы).

Документ «ПБ 12-609-03 – Правила безопасности для объектов, использующих сжиженные углеводородные газы» п.5.3.7( Отменён . Заменён на «Федеральные нормы и правила в области промышленной безопасности «Правила безопасности для объектов, использующих сжиженные углеводородные газы):

3 Расчёт остаточного срока службы газопровода по изменению ударной вязкости металла

3.1 Поправочный коэффициент условий эксплуатации при изменение данных по температуре

где  ,  — параметры, учитывающие влияние изменения температуры на ударную вязкость (табл. 4 ).

3.2 Фактическая величина ударной вязкости материала в точке замера с учётом влияния температуры

где  — фактическая измеренная величина ударной вязкости материала в точке замера, .

3.3 Снижение трещиностойкости (ударной вязкости) металла труб в результате старения

где      – параметры, отражающие процесс старения относительно исходного значения ударной вязкости (табл. 4 );  — исходное значение ударной вязкости,  (табл. 2 ).

Результаты расчёта приведены в табл. 3.

3.4 Значение

Для другого времени эксплуатации газопровода расчёт производиться аналогичным образом. Результаты расчёта приведены в табл. 3.

3.5 Таблица результатов расчёта

Таблица 3

Результаты расчёта

5	41,63	37,46
10	22,12	19,91
15	11,75	10,57
20	6,23	5,61
25	3,30	2,97
30	1,75	1,57
35	0,92	0,83
40	0,49	0,44

3.6 Построение графика

Рисунок 2. График для определения остаточного срока службы по ударной вязкости

Нормативы газовые трубы в частном доме

Проводя газификацию загородного дома, следует опираться на следующие нормативные требования:

1. Если устанавливается газовый котле мощностью ≤ 60 kW, то высота потолка в помещении должна быть ≥ 2,4 м;
2. Окна в помещении котельной должны занимать не меньше 0,8 м 2 , или 0,03 м 2 на 1 м 3 ;
3. При предположительной работе одного котла (без аварийного дублирования) площадь котельной должна быть ≥ 7,5 м 2 , при установке двух котлов – 15 м 2 ;
4. Если в подвальном помещении дома устанавливается котле мощностью ≥ 60 kW, то в помещении необходимо смонтировать сигнализатор загазованности;
5. При работе на кухне двухкомфорочных газовых плит объем кухонного помещения должен быть ≥ 8 м 3 , при работе четырехкомфорочных плит – 15 м 3 ;

Места ввода газовой магистрали в дом рассчитываются при составлении проекта, металлический шкаф для хранения газовых баллонов крепится на фундаменте и к стене дома. Прокладывая газовую трубу от шкафа к зданию, необходимо соблюдать следующие правила:

1. Металлический газопровод прокладывается на высоте ≥ 2,5 м;
2. Трубы крепятся к стенам дома хомутами и анкерами;
3. Трубы не должны проходить по окнам и дверным проемам.

Рекомендуем прочесть: Как Получить Землю От Государства Бесплатно В Московской Области

Продление эксплуатационного срока

Срок службы не является категорией постоянной, она рассчитывается на основе проведенных вычислений, испытаний и обобщения данных, полученных по результатам статистики прошлых лет. Эксплуатационный период может быть продолжен, если обеспечиваются безопасность объектов, где установлены коммуникации. Специалисты оценивают условия использования труб, после чего выдают прогнозы, представляющие собой научно обоснованные выводы и предложения.

Газопровод может эксплуатироваться после истечения гарантийного срока, если по результатам диагностики не обнаружено серьезных дефектов в системе, а также тенденций к их возникновению.

Существуют следующие правила продления эксплуатационного срока газопровода:

• регулярный осмотр коммуникаций;
• использование качественной запорной арматуры и контрольного оборудования;
• нельзя использовать трубопровод в качестве опоры под мебель или для крепления бельевых веревок.

Источник

Расчет степени износа труб

Пример расчета газопровода по вводным данным Специалисты газовых служб при планировании осмотров и ремонтов систем трубопроводов не ограничиваются только внешними осмотрами и лабораторными исследованиями. Такие мероприятия продуктивны, но охватить ими все дома в большом городе просто нереально.

Чтобы выработать график проведения ремонтов, специалисты пользуются формулами, разработанными на научной основе и практикой наблюдений.

Для проведения расчетов берутся следующие исходные данные:

• расчетное напряжение;
• коэффициент прочности;
• толщина стенок;
• минимальная длительная прочность материала.

Показатели подразумевают технические свойства материала при температуре воздуха 20 градусов.

Какие факторы влияют на состояние газопроводных труб?

Как показывает опыт ведущих экспертных российских организацией подземные стальные газопроводы сохраняют свои физико-механические свойства и после сорокалетней службы. Сварные соединения также находятся в рамках регламентируемых пределов, поэтому срок их службы продлевается.

Но это происходит в отношении не всех труб и все-таки не всегда, поэтому нужно разобраться, от чего же зависит состояние одинаковых по характеристикам труб с течением времени.

Фактическое состояние трубопровода и срок достижения им предельного состояния зависит от:

• правильности инженерных решений, принятых на момент проектирования;
• добросовестности проведения строительно-монтажных работ;
• качества используемых при строительстве материалов;
• уровня коррозийной активности грунта;
• результативности электрохимической защиты;
• осуществления мониторинга;
• регулярности и качества проводимых ремонтов и т.д.

Техническое обслуживание

Техническое обслуживание газопровода проводится лицензированными компаниями Регулярное техническое обслуживание газопроводов дает возможность выявить и устранить аварийную ситуацию и продлить время их службы.

Техническое обслуживание газопроводов включает в себя такие мероприятия:

• Внешний осмотр на предмет обнаружения внешних повреждений, коррозии, отслоения защитного покрытия.
• Контроль работоспособности запорной и регулирующей арматуры.
• Проверка герметичности системы путем опрессовки.
• Восстановление целостности стыков.
• Удаление ржавчины, нанесение нового защитного покрытия.
• Замена аварийных фрагментов.
• Проверка оборудования на герметичность и возможность утечки.

Выполнять данные манипуляции имеют только квалифицированные сотрудники газовой службы.

Что делать, если срок службы газопровода истек?

В случае истечения срока эксплуатации должен проводиться их ремонт, который предусматривает полную или частичную замену элементов.

Если компетентными лицами уже была совершена проверка, и они пришли к выводу, что необходима замена, потребителю уже ничего делать не нужно. Ремонтные работы должны проводиться сотрудниками ГорГаза или других аналогичных служб, обслуживающих объект.

Каждый потребитель должен быть ознакомлен с правилами эксплуатации газопровода, а также уметь перекрывать подачу газа в квартиру в случае необходимости

Для полной замены газопровода на место отправляется выездная бригада, которая изымает вышедшие из строя участки магистрального прохода к общедомовому комплексу труб, а далее – смотрит по ситуации.

Частичная замена труб в многоэтажном доме производится путем обрезки старых участков и помещения новых при помощи сварки.

Такие мероприятия проводятся строго согласно правил безопасности:

1. Перекрывается доступ газа к трубам.
2. С участка, который будет заменен, газ подлежит полному удалению согласно норм безопасного обращения в отношении опасных объектов.
3. Обрезается старый участок.
4. При помощи сварки на его место монтируется новый элемент.
5. Проходит проверка на целостность и герметичность участка.
6. Запуск газового потока по труба после их продувки.

Ремонт газового оборудования нельзя производить самостоятельно. Это сложный и опасный процесс, который могут осуществлять только сотрудники газового хозяйства с необходимым оборудованием.

Тем более о том, что проводились подобные работы, а также о дате их проведения, необходимо внести информацию в техпаспорт, в котором отмечаются все проводимые с системой действия. Это необходимо для того, чтобы впоследствии можно было определить срок службы нового газопровода.

Чтобы продлить службу внутренного газопровода, эксплуатируйте его согласно правилам. Например, не перегибайте шланг, который подает газ от системы к плите

Если у потребителя есть подозрения, что трубы пришли в негодность, он может сделать заявку в соответствующие коммунальные службы и ожидать приезда их сотрудников, но ни в коем случае нельзя осуществлять проверку своей версии без их присутствия.

Что делать, если срок службы газопровода истек?

В случае истечения срока эксплуатации должен проводиться их ремонт, который предусматривает полную или частичную замену элементов.

Если компетентными лицами уже была совершена проверка, и они пришли к выводу, что необходима замена, потребителю уже ничего делать не нужно. Ремонтные работы должны проводиться сотрудниками ГорГаза или других аналогичных служб, обслуживающих объект.

Для полной замены газопровода на место отправляется выездная бригада, которая изымает вышедшие из строя участки магистрального прохода к общедомовому комплексу труб, а далее – смотрит по ситуации.

Частичная замена труб в многоэтажном доме производится путем обрезки старых участков и помещения новых при помощи сварки.

Такие мероприятия проводятся строго согласно правил безопасности:

1. Перекрывается доступ газа к трубам.
2. С участка, который будет заменен, газ подлежит полному удалению согласно норм безопасного обращения в отношении опасных объектов.
3. Обрезается старый участок.
4. При помощи сварки на его место монтируется новый элемент.
5. Проходит проверка на целостность и герметичность участка.
6. Запуск газового потока по труба после их продувки.

Ремонт газового оборудования нельзя производить самостоятельно. Это сложный и опасный процесс, который могут осуществлять только сотрудники газового хозяйства с необходимым оборудованием.

Тем более о том, что проводились подобные работы, а также о дате их проведения, необходимо внести информацию в техпаспорт, в котором отмечаются все проводимые с системой действия. Это необходимо для того, чтобы впоследствии можно было определить срок службы нового газопровода.

Если у потребителя есть подозрения, что трубы пришли в негодность, он может сделать заявку в соответствующие коммунальные службы и ожидать приезда их сотрудников, но ни в коем случае нельзя осуществлять проверку своей версии без их присутствия.

Методы расчета остаточного ресурса технического устройства (оборудования)

Существует два метода расчета остаточного ресурса оборудования: метод использования математических моделей и метод экспертных оценок. Данные методы могут применяться, как дифференцировано, так и вместе. При этом необходимо подчеркнуть, что при принятии решения о величине остаточного ресурса технического устройства (составных частей и агрегатов) и сроках дальнейшей безопасной эксплуатации основным методом является экспертный.

Метод математических моделей:

Математические методы определения остаточного ресурса могут использоваться при соблюдении всех этих условий. Разработаны математические и статистические методы определения остаточного ресурса при малоцикловых нагрузках, по измерениям контролируемого параметра, а также остаточный ресурс составных частей машин и другие. Все это делается путем применения стандартизированных методик. Общая концепция математической модели такова, что для определения остаточного ресурса оборудования необходимо соблюдать ряд условий:

1. Необходимо знать определяющие параметры технического состояния (далее – ПТС) оборудования.

2. Должно быть известно, по каким критериям определяется предельное состояние оборудования.

3. Должна быть возможность постоянно или периодически контролировать изменения значений  ПТС.

Плюсом математических методов является отсутствие человеческого фактора при оценке остаточного ресурса. Существенный недостаткок данного метода заключается в не достаточной точности при определенных обстоятельствах. Соблюсти все условия можно лишь в случаях, когда речь идет о техническом устройстве, предельное состояние которого наступает в результате коррозионных или иных деградационных процессах материала. Если речь идет об образовании трещин и тому подобных дефектов (несплошностей), то остаточный ресурс в данном случае не представляется расчитать с помощью математической модели, а его определение происходит с помощью метода экспертных оценок.

Метод экспертных оценок:

Сущность данного метода заключается в проведении экспертами интуитивно-логического анализа проблемы с количественной оценкой суждений и обработкой результатов. Получаемое в результате обработки обобщенное мнение экспертов принимается как решение проблемы. Алгоритм экспертного обследования технических устройств (оборудования) заключается в следующем:

1. Анализ повреждений, установление механизма их возникновения определяющих параметр фактического технического состояния.

2. Анализ повреждений и параметров технического состояния, проводимого на основании полученных данных при рассмотрении технической документации, оперативной диагностики и экспертном обследовании, установление текущего технического состояния, уровня и механизмов повреждения, фактической нагруженности, необходимых для прогнозирования развития этого состояния, в соответствии с установленными закономерностями основных механизмов повреждения, до достижения параметров технического состояния значений, при которых техническое устройство переходит в предельное состояние.

3. Установление закономерностей изменения определяющих параметров технического состояния, предельных состояний и их критериев.

5. Обоснование вариантов решений о возможности дальнейшей эксплуатации технического устройства.

6. Заключение.

Что делать для продления эксплуатационного срока?

На самом деле, сколько прослужит газопровод – зависит в том числе от потребителя.

Чтобы продлить срок его работы, необходимо системно соблюдать несложные правила:

• Правило #1. Своевременная проверка и осмотр труб. Для этого необходимо впускать проверяющих и стараться находиться дома, если о времени проверки сообщено заранее.
• Правило #2. Включение оборудования в правильной последовательности. Проведение опрессовки газовой системы согласно инструкции и правилам безопасности. Потребитель должен знать, какой вентиль за что отвечает. Если вы не осведомлены об этом – лучше проконсультироваться у газовиков, обслуживающих ваш дом.
• Правило #3. Срочная проверка при подозрениях на утечку газа. Звонить в газовую службу следует незамедлительно. Они обязаны оперативно выехать по указанному адресу. До их приезда – лучше перекрыть газовый вентиль в квартире.

Самостоятельно проверить утечку можно следующим образом: на участках труб, где особенно ощущается запах газа, помажьте подозрительное место мыльной пеной. Если на участке начнут вздуваться пузырьки – скорее всего, есть утечка.

Однако это не 100% метод определения утечки и тем более не профессиональный. Но для бытового применения за неимением профессионального оборудования – вполне подходит и, как показывает практика, довольно результативен.

Плюсы и минусы стальных газовых труб

Изделия из стали обладают высокими оценками физических свойств. Несмотря на это при применении выявляются недостатки, которые могут повлиять на срок службы и условия эксплуатации газовых труб в многоквартирных домах.

Преимущества	Недостатки
прочность высокого уровня	осложнения при демонтаже больших участков
подходят для внутреннего и наружного использования	отсутствие возможности сгибать изделие в необходимом месте
подходят для надземной и подземной укладки	большая масса элементов
обеспечивают бесперебойную подачу за счет герметичности и надежности сварочных швов	легкие тонкостенные изделия проявляют склонность к образованию конденсата

Для облегчения монтажных и строительных работ на некоторых участках газопроводов вводят в эксплуатацию трубы из полимерных материалов. У них есть свой преимущества и недостатки. Их выявляют при сравнении со стальными конструкциями этого типа:

В отличие от стальных труб полипропиленовые легко монтируются. Срок службы таких труб может доходить до 80 лет. Они могут быть применены только в тех случаях, если давление газа не превышает 1,2 МПа.

Диаметр труб из полипропилена, которые используются для газового провода, варьируется от 20 до 400 мм. Трубы характеризуется повышенной пропускной способностью по сравнению со стальными.

Основными минусами считают:

• деформацию при нагреве свыше 80 градусов;
• повреждения при сейсмической активности или пониженных температурах;
• разрушение структуры под воздействием ультрафиолетовых лучей.

При использовании газовых труб в жилых помещениях необходимо соблюдать правила эксплуатации:

• прокладка газовых труб невозможна в воздуховодах, вентиляционных шахтах в квартирах;
• трубы не должны перекрывать дверные или оконные проемы;
• доступ к трубам нельзя перекрывать стеновыми панелями, декором сложной степени демонтажа;
• расстояние до поверхности пола от газовой трубы должно иметь показатель не ниже 200 см;
• установка производится в жилых помещениях, высота которых не ниже 220 см;
• отделка потолков и стен в местах доступа к газопроводным трубам не должна содержать горючие материалы;
• для соединения используют сварку , в местах разъемов предусматривается открытый подход для осмотра и доступа;
• расположение труб относительно электропроводки должно отвечать предустановленным требованиям безопасности в конкретном жилом помещении;
• соединения труб предусмотрены для кухонь, оборудованных газовыми плитами, отвечающими нормам безопасности;
• расстояние от плит до стен должно быть не менее 7 см;
• жилые помещения, в которых устанавливаются газовые плиты, газовые колонки или котлы для нагрева должны иметь вентиляционные отводы;
• система газопровода не должна находиться рядом с охладительными приборами;
• при закреплении газовой трубы на стене используют специально предусмотренные приспособления.

Рис. 2 монтаж системы газоснабжения в квартире

По СНиП (стандарту, установленному для строительных организаций) предъявляются требования к физическим свойствам газопровода и размерам конструкций:

• по толщине стенка проводного изделия должна быть около 3 мм для укладки под землей, толщина стенки для укладки над землей – не менее 2 мм;
• по диаметру стальные изделия для газопровода могут быть от 15 до 100 мм;
• пропускная способность таких изделий колеблется от 3 до 12 атмосфер, показатель зависит от места прохождения.

Трубы принято называть мерными, по длине достигающими 12 м. Немерными называют те, которые превышают по длине этот уровень.

Существуют предустановленные нормы, которые рассчитывают срок эксплуатации стальных изделий для проведения газа. Стальные конструкции имеют примерный период – 30 лет. На период может влиять присутствие внешних факторов. Особые условия создают риски снижения сроков службы.

Признаки, по которым можно определить, что трубы нуждаются в замене

Прежде, чем перейти к процессу замены, коммунальные службы проводят соответствующие экспертизы и замеры. На основании проведенных действий составляются протоколы, и газопроводные изделия готовят к замене.

Рис. 3 прибор учета газа в квартире

По результатам проверки необходима замена, если:

• произошло утончение стенок выше нормы;
• произошло изменение соединений сварки;
• происходит утечка газа по показаниям приборов учета.

Расчет степени износа труб

Пример расчета газопровода по вводным данным Специалисты газовых служб при планировании осмотров и ремонтов систем трубопроводов не ограничиваются только внешними осмотрами и лабораторными исследованиями. Такие мероприятия продуктивны, но охватить ими все дома в большом городе просто нереально.

Чтобы выработать график проведения ремонтов, специалисты пользуются формулами, разработанными на научной основе и практикой наблюдений.

Для проведения расчетов берутся следующие исходные данные:

• расчетное напряжение;
• коэффициент прочности;
• толщина стенок;
• минимальная длительная прочность материала.

Показатели подразумевают технические свойства материала при температуре воздуха 20 градусов.

По каким признакам определяют необходимость замены?

Выше были указаны условные нормативные сроки эксплуатации. Они «оторваны» от реальности и являются примерными. В отдельных случаях газопровод может выйти из строя раньше, а может прослужить гораздо дольше среднестатистического срока службы газовых труб в индустриальных и жилых домах, промышленных объектах.

На практике срок службы газопровода, выполненного из стальных труб, в среднем составляет 30 лет.

Стоит также отметить, что определить состояние стальных конструкций «на глаз» по внешним признакам не получится. Сотрудники коммунальных службы должны произвести соответствующие экспертизы и замеры.

Признаками, по которым можно определить, что газопровод нуждается в замене труб, являются:

• утончение стенок выше нормы;
• изменение характера соединений в местах сварки;
• утечка газа по показаниям приборов учета.

Их результаты отражаются в протоколах, с которыми вправе ознакомиться и потребитель. Кроме того, он может потребовать устного пояснения изложенного материала.

Нормативно-правовая база: что говорит Закон?

Согласно Приказу от 21.11.2013 г. N 558, которым регламентированы правила безопасности при обращении с сжиженным газом.

Техническое обследование подземного газопровода осуществляется по истечению расчетного ресурса работы, который составляет для:

• стальных труб – 40 лет;
• полиэтиленовых труб – 50 лет.

Трубопроводы, собранные из полимерных труб, служат дольше благодаря более высокой устойчивости к механическим и химическим воздействиям, а также отсутствию предпосылок для появления и расселения плесневого грибка.

При этом в ходе такой диагностики должны проверяться следующие параметры:

• герметичность газопровода;
• защитное покрытие (для стальных труб);
• состояние материала, из которого выполнен газопровод;
• качество сварки на стыках.

Досрочные проверки проводятся только в случае аварий или получения достоверных сведений о деформации газопроводов под землей.

Обследования до сих пор проводятся в соответствии с инструкцией с РД 204 РСФСР 3.3-87, утвержденной еще в 1987 г. Положения, которые содержатся в Постановлении Правительства РФ от 29.10.2010 г. N 870, в отношении данного вопроса содержат довольно размытые формулировки.

Так, в п.76 говорится о том, что эксплуатационный срок определяется на момент проектирования с учетом условий обеспечения безопасности объектов, прогноза относительно изменений их параметров, а также гарантий на трубную продукцию, которую дает изготовитель.

Кроме того, в этом акте идет речь о том, что газопровод может эксплуатироваться даже после истечения служебного срока, если при диагностике не было выявлено никаких серьезных нарушений в работе системы и дефектов в трубах. По результатам такого диагностирования должны заново устанавливаться граничные сроки эксплуатации.

Что касается наружных газопроводов и оборудования, то как правило, их срок эксплуатации меньше

Во всяком случае всегда нужно обращать внимание на их рабочий «стаж», который указывается производителем

Например, производитель “Газовик” для ГРПШ-6, 10 И 10МС определяет следующие сроки:

• средний (до списания) – 15 лет;
• гарантийный термин – 5 лет.

А вот “Первая газовая компания” в паспортах на большинство своих ГРПШ указывает 20-летний срок, который, кстати, и является средним для ГРПШ установок.

Выводы и полезное видео по теме

Для расчетов берется во прочность, определенная при температуре 20 °С на срок службы 50 лет по ИСО 9080:

Соблюдение сроков, оговоренных строительными нормативами и гарантированных производителем, необходимо для обеспечения безопасной работы и эксплуатации системы. Проверка технического состояния газоснабжения, относящегося к разряду взрывопасных коммуникаций, необходимая мера. Она избавит от рисков и массы проблем.

Пишите, пожалуйста, комментарии в находящемся ниже блоке, размещайте фото и задавайте вопросы по теме статьи. Расскажите о вашем опыте в осмотре газовых труб и выявлении их критического технического состояния. Делитесь полезными сведениями, которые могут пригодиться посетителям сайта.

#1 sclause sclause –>

Помогите пожалуйста найти документ, в котором указан нормативно-расчетный срок эксплуатации подземного стального газопровода.

Везде в интернете пишут что он составляет 40 лет. Но реально нет ни одной ссылки на конкретный документ, где этот срок был бы прописан!

Спасибо за помощь!

Выводы и полезное видео по теме

Для расчетов берется во прочность, определенная при температуре 20 °С на срок службы 50 лет по ИСО 9080:

Соблюдение сроков, оговоренных строительными нормативами и гарантированных производителем, необходимо для обеспечения безопасной работы и эксплуатации системы. Проверка технического состояния газоснабжения, относящегося к разряду взрывопасных коммуникаций, необходимая мера. Она избавит от рисков и массы проблем.

Пишите, пожалуйста, комментарии в находящемся ниже блоке, размещайте фото и задавайте вопросы по теме статьи. Расскажите о вашем опыте в осмотре газовых труб и выявлении их критического технического состояния. Делитесь полезными сведениями, которые могут пригодиться посетителям сайта.

Источник
