Материалы и требования к ним
Экран под ванну своими руками делают из:
- оцинкованного профиля, обшитого листовым материалом: влагостойким гипсокартоном;
- влагостойкой или ламинированной фанерой толщиной не менее 10 мм;
- ГВЛ (хороший выбор, так как абсолютно не боится влажности и не деформируется);
кирпича; газобетона толщиной 50 мм; пластиковых панелей и направляющих для их монтажа (этот вариант исключительно декоративный, подходит только для чугунных или стальных ванн).
Все эти конструкции, кроме последней, нуждаются в финишной отделке. Чаще всего это керамогранит или керамическая плитка, такая же, как уложена на стены ванной комнаты.
Наиболее распространенный вариант самодельного экрана для ванны — из профилей и гипсокартона. Чтобы конструкция была надежной и не прогибалась при нагрузках, профиля надо брать с толстой стенкой, можно — усиленные. Также обязательное условие — хорошее качество оцинковки. По возможности надо брать фирменные профиля, чтобы не было потом проблем — все-таки в ванной повышенная влажность — это норма.
Каркас из оцинкованного профиля под обшивку листовым материалом
Листовой материал для каркаса должен быть влагостойким. Это обязательное условие. И даже в этом случае перед монтажом не помешает его прогрунтовать составом, повышающим водоотталкивающие свойства. Неплохо, если этот состав еще и антибактериальный — защита от плесени и грибков не помешает.
Кирпичные экраны делают в основном под акриловые ванны — чтобы можно было часть нагрузки перенести на стенку из кирпича. Хотя, при желании, каркас из профиля можно сделать с достаточной несущей способностью — сделать двойные усиленные стойки.
Если решено делать экран под ванну из кирпича, его надо использовать керамический, красный. Силикатный лучше не брать из-за его гигроскопичности. Керамический кирпич тоже гигроскопичен, но впитывающая его способность меньше. Чтобы минимизировать возможные проблемы (раскрашивание от высокой влажности), кладку с внутренней стороны желательно покрыть слоем штукатурки. Это непросто, но при желании возможно — наносить раствор по мере возведения экрана. Особой аккуратности не требуется, главное — защитить кирпич от влаги.
Кирпичный экран под ванну готов к укладке плитки
Еще один вариант экрана под ванну, который можно сделать своими руками — из газобетона. Этот материал легко обрабатывается. Требуемый рельеф формируется легко, хоть острой железкой, а режется блок обычной пилой. При всем при том, блоки имеют неплохую несущую способность. Так что и этот материал может быть использован для самодельного экрана под акриловую ванную. К тому же блоки имеют большие размеры, так что складывается эта небольшая стеночка очень быстро.
Укладка экрана под ванну из пенобетона
Обратите внимание! На фото выше вы видите подработанный с одной стороны блок. Это сделано для того чтобы после укладки плитки она была вровень с бортиков ванной, а не выступала наружу. С этой же целью при установке блоки немного утапливают, оставляя зазор равный толщине плитки и плиточного клея
С этой же целью при установке блоки немного утапливают, оставляя зазор равный толщине плитки и плиточного клея
С этой же целью при установке блоки немного утапливают, оставляя зазор равный толщине плитки и плиточного клея.
На фото мастер держит подработанную часть направленной вниз, но при укладке блок переворачивают. В таком положении на его нижнюю часть наносится клей, который фиксирует блок к полу. Клей наносят еще на одну боковую грань и на верхнюю часть. Так обеспечивается фиксация с бортиком ванны и предыдущим блоком. Технология изготовления экрана под ванну из газобетона несложна, если есть хоть какой-то опыт кладки, справитесь.
Возможные варианты конструкции
Ванны различаются по форме, материалу изготовления и функционалу. Но способы оформления пространства под ними с помощью плитки во всех случаях одинаковы. Необходимо сделать для кафеля надежную основу, а после наклеить его по всем правилам и затереть швы.
При устройстве декоративной перегородки необходимо помнить о необходимости ниши для ног, а также не забывать о люке, облегчающем доступ к канализационным трубам
Конструктивно экраны под ванной могут быть:
- с распашными или раздвижными дверками;
- съемными либо капитальными;
- с выдвигающимися ящичками, конструкции с полками или без них;
- глухими и с нишей внизу для ног.
Самый простой способ укладки плитки – под бортик ванны. При его использовании не придется тратить силы на тщательное выравнивание нового края.
Достаточно заложить верхний ряд кафеля под борт купальни или вровень с ним по вертикали. Дополнительный плюс – каркас и черновую поверхность для наклейки керамики в этом случае сделать будет также проще простого.
Если для облицовки ниши под ванной решено использовать керамическую плитку, то проще всего из нее сделать глухой сплошной экран без каких-либо изысков. Однако при засорах и протечках он не позволит добраться до коммуникаций. Его необходимо будет ломать, а потом заново все декорировать. Подобное решение продуманным назвать сложно.
Глухой кафельный экран просто монтируется и выглядит изящно, но если засорится сифон ванны или под нею прорвет трубы, то декор этот придется ломать без возможности восстановить
Более практичен вариант с ревизионной дверцей или окном. При устройстве такого экрана предусматривается технологическое отверстие, закрываемое пластиковым лючком либо снимаемой панелью размером в одну плитку. Получается и презентабельно и практично.
Экраны со сдвигаемыми или распахивающимися створками из плитки сделать крайне сложно. Кафель должен быть приклеен к прочной и без перекосов основе. А в случае с открываемыми и закрываемыми дверными полотнами добиться этого невозможно. Плитка неизбежно будет отваливаться от такой поверхности.
Ванна нередко используется для купания малышей и стирки белья. Стоять при этом рядом с нею приходится вплотную. Если у пола не сделана ниша или экран не имеет книзу скоса вглубь от края чаши, то ноги ставить в этой ситуации будет некуда.
Стоя рядом, придется глубже наклоняться, излишне напрягая спину. При декорировании ванны обязательно следует предусмотреть выемку для ступней.
Виды экранов
Отличительная особенность экранов под ванну — их можно изготавливать практически из любых стройматериалов, используемых при возведении сооружений и их отделке. Конструктивное исполнение экранных ограждений также отличается разнообразием и в первую очередь связано с выбранными материалами изготовления.
По конструкции
Различают следующие разновидности экранов по конструктивному исполнению:
Глухой. Обычно сплошную и прочную форму имеет экран под ванну из плитки, основой для нее чаще служит следующий ряд стройматериалов: кирпич, гипсокартон (ГКЛ), гипсоволокнистые листы (ГВЛ), газосиликатные блоки. Нередко глухие разновидности делают из пластиковых листов или отдельных панелей, в конструкции каждой предусматривают небольшое окошко для доступа к сифону.
Раздвижной. Данная конструкция является прерогативой заводских производителей, ее имеет популярный у потребителя раздвижной экран из панелей ПВХ. Довольно сложно сделать раздвижной экран под ванну самостоятельно, но его неоспоримые преимущества — экономия и без того малого пространства в ванной комнате, которое используют для размещения домашней утвари (тазы, небольшие ведра, вантуз, половые тряпки), стиральных порошков и средств бытовой химии.
Откидные и модели со съемными дверцами
Откидной или съемный экран. В конструкции данного типа декоративные панели обычно из пластика снимаются благодаря закрепленным на них магнитными защелкам или откидываются вверх. Иногда экран имеет вид открывающихся распашных дверей, многие откидные экраны оборудованы встроенными полочками.
С широким бортиком. Иногда потребители предпочитают экраны с широкими бортами, повышающими удобство пользования ванной — на полки можно ставить моющие средства, класть предметы личной гигиены во время принятия водных процедур. Некоторые самостоятельно изготовленные экраны имеют единую конструкцию с подиумом — ступенью, предназначенной для удобства погружения в высоко расположенные над уровнем пола ванны.
Экранные ограждения из плитки
По материалам
Строительные материалы, используемые для изготовления экранов, могут применяться самостоятельно или в качестве облицовки. Наиболее популярны следующие варианты:
Керамическая плитка
Обычно наклеивается на основание из гипсокартонных листов, кирпича или газосиликатных блоков, для облицовки подходит глазурованный кафель или керамогранит, нередко укладываемый на пол. Иногда пользователи отдают предпочтение мелкой мозаике, ей отделывают криволинейные поверхности под акриловые ванны, экраны с бортиками.
Теоретически экран можно сделать только из плитки, применяя ее как перекрывающую пространство панель или в качестве раздвижных дверей. Для этого используют распространенный керамогранит размером 600х600 мм, равный высоте стандартной ванны над уровнем пола. Перекрыть пространство под ванной можно и одной крупногабаритной плиткой размерами 1200х600 мм, 1500х500 мм, 2400х1200 мм, однако на практике такие варианты даже при самостоятельном изготовлении не встречаются.
Пластиковые панели
Отличный бюджетный вариант, который не так сложно реализовать самостоятельно. Для монтажа ПВХ-панелей требуется обрешетка, ее делают из металлопрофиля для гипсокартона. Также каркас изготавливают из деревянного бруса небольшой толщины, для влагозащиты его следует пропитать водоотталкивающими составами.
Пластиковые раздвижные виды заводского производства

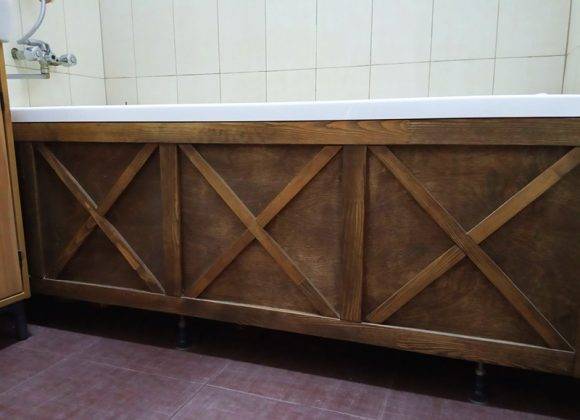

Древесные изделия
Древесина не очень хорошо себя чувствует в помещениях с высокой влажностью, для любых изделий желательна пропитка или обработка поверхности гидрофобными составами. Наилучший эстетичный вид имеет ламинированная слоем ПВХ древесноволокнистая плита МДФ, которую применяют в качестве глухого или распашного экранирования. При желании можно сделать экран на деревянном каркасе из вагонки или обычной шлифованной половой доски.
Прочие материалы
Также в качестве экранов используют фигурные панели, вырезанные из древесноволокнистых плит средней MDF и высокой HDF плотности, используемых как ограждения под радиаторы отопления. Набирают популярность стеклянные (зеркальные) ограждения ванн, имеющие стильный красивый вид, их весомое преимущество — возможность изготовления под заказ любого рисунка, удовлетворяющего эстетическому вкусу пользователя, методом фотопечати.
Модели из древесных материалов
Формирование основы под плитку
Кафель под ванной можно наклеить на стенку, сделанную из гипсокартона, кирпича либо пазогребневых плит. Все три варианта приемлемы. Но кирпичная кладка весить будет достаточно много, поэтому ее стоит использовать только в крайнем случае. Излишней нагрузки на пол ванной комнаты от перегородки из кирпича длиною в полтора и высотой около полуметра лучше избежать.
Способ #1: Гипсокартонные листы на каркасе
Черновое основание под плитку быстро и достаточно легко получится сделать с помощью гипсокартона. Для этого необходимо соорудить каркас из брусков или металлического профиля нужной конфигурации, а затем обшить его гипсокартонными плитами. При этом если для сборки рамы выбрана древесина, то ее необходимо пропитать антисептиками.
Главное – гипсокартон для монтажа в ванной комнате следует брать исключительно влагостойких марок (ГКЛВ) с поверхностью зеленого оттенка. Этот материал не гниет и на нем не образуется плесень. Он прочен, долговечен и не разбухнет от попавшей на него воды. Использовать обычный ГКЛ или древесно-прессованные плиты без ламинации в санузле с его постоянной влажностью категорически не рекомендуется.
Основание под облицовку кафельной плиткой делается следующим образом:
Производится разметка по периметру ванны на стенах и полу вровень с ее бортиком.
Монтируется надежный каркас со всех сторон, предназначенных под отделку.
Каркасная конструкция выравнивается и при помощи дюбелей фиксируется к полу и стенам.
Раскраиваются гипсокартонные листы с учетом оставления просветов в сантиметр у пола и бортика ванны, которые после будут заполнены герметиком.
Гипсокартон крепится к каркасу саморезами с шагом в 10–15 см.
На месте ревизии вырезается отверстие под люк из пластика.
Швы в местах примыкания ГКЛ к стенам проклеиваются серпянкой.
Стыки по всему периметру гипсокартонной конструкции промазываются герметиком, а сама поверхность листов покрывается акриловым грунтовочным составом.
Не стоит при фиксации ГКЛ перетягивать саморезы, это может привести к разрушению листа в месте их вкручивания. И крепежи необходимо выбирать короткие, чтобы ненароком не повредить бока купальни. Ревизионный лючок устанавливаться будет уже после наклейки плитки при окончательном оформлении экрана под ванной. Для его фиксации хватит обыкновенных жидких гвоздей.
При монтаже каркаса можно воспользоваться монтажной пеной. Она приклеится к наружному боку ванны, гипсокартону и профилю или брускам соединив их тем самым в единую конструкцию. Надо только следить, чтобы она не выдавила отдельные элементы формируемой под купальней перегородки, иначе экран получится кривым.
Способ #2: Кладка из кирпича
Красивый и прочный облицованный плиткой экран можно сделать в виде небольшой кирпичной кладки. Для этого помимо кирпичей понадобится раствор из расчета 1 часть цемента М-200 на 6 частей песка и навыки работы каменщиком.
Подобная перегородка предназначена исключительно для наклеивания кафеля, использовать ее в качестве несущей подставки под ванну недопустимо. Для этого существуют специальные ножки и установочные каркасы. Тем более что между верхними кирпичами и чашей ванны должен остаться просвет в 2–3 см для заполнения монтажной пеной.
Укладывая первый ряд, необходимо будет вынуть два-три кирпича посередине ванны для формирования в последующем на этом месте ниши для ног. А также не забыть про проем для установки ревизионного люка. После завершения кладки и застывания раствора получившуюся перегородку еще потребуется подровнять штукатуркой, чтобы можно было уже наклеивать на нее кафельную плитку.
К облицовке керамикой можно будет приступать только через два-три дня. Этого времени должно хватить, чтобы раствор окончательно схватился и высох, а перегородка прошла этап усадочной деформации. Если кафель начинать клеить сразу, то он через пару суток может попросту отвалиться из-за незаметного глазу смещения кладки.
Способ #3: Перегородка из пазогребневых плит
Вместо кирпича основание под кафель можно также сделать из пазогребневых плит. Это могут быть гипсовые влагостойкие либо силикатные изделия. Оба варианта можно использовать в ванных комнатах. Выпускаются они по стандарту с минимальной шириной в 80 мм, что позволяет без труда создать для плитки под бортиком практически любой ванны прочную несущую конструкцию.
Соединение плит между собой производится с помощью специального клея либо гипсовой штукатурки. Наличие пазов и гребней по краю изделия сильно упрощает кладку. А для привязки перегородки к стене санузла применяются металлические скобы и дюбеля. В результате должна получиться ровная поверхность, полностью готовая для наклеивания керамической плитки.
Формирование основы под плитку
Есть несколько вариантов оформления экрана:
- наклеить плиточный материал на гипсокартон;
- уложить под стенки купели кирпич;
- оформить экран при помощи пазогребневых плит.
Кирпичная кладка в квартирах многоэтажных домов не рекомендуется, так как давление на пол будет достаточно высоким, что не рекомендуется строительными нормами.
Гипсокартонные листы на каркасе
Один из простейших способов установки экрана – это поклейка готовых модулей на гипсокартонное основание. Для начала нужно оформить металлический или деревянный каркас, на который закрепляются гипсокартонные листы. Но при задумке установки гипсокартона на древесине следует помнить о том, что такое основание должно быть пропитано антисептиками. Гипсокартонные плиты должны иметь высокую сопротивляемость влаге, такие материалы в меньшей мере подвержены воздействию плесени и гниению. Если основа не будет влагоустойчивой, то она очень быстро расбухнет от воды, которая может попасть под экран.
Закрепление основы может быть произведено как саморезами, так и жидкими гвоздями, а также при помощи монтажной пены. Отличным помощником при формировании основания для плиточного материала считается сантехнический герметик, который позволяет эффективно зафиксировать профили.
Рекомендуем к прочтению: Как обновить плитку в ванной, не меняя ее
Кладка из кирпича
При таком способе оформления экрана нужно подготовить кирпичи и цемент. Такая кладка должна быть как можно уже, кирпичи рекомендуется ставить на ребро – это позволит уменьшить давление на напольное покрытие.
Перед тем, как наклеить кафель на стенки из кирпича, следует выровнять поверхность основы при помощи штукатурки.
Перегородка из пазогребневых плит
Пазогребневые плиты – еще один способ спрятать неприглядное содержимое пространства под чашей купальни. Это основание является отличной несущей конструкцией, на него удобнее приклеить кафель. Соединить пазогребневые плиты можно при помощи гипсовой штукатурки или же специального клея. Поверность этих плит состоит из гребней, что требует особенной ее обработки сверху перед приклеиванием плиточного материала.
Интересные идеи экранов под ванну в галерее интерьеров
Для вашего вдохновения предлагаем несколько примеров экранов под ванну с разными нестандартными идеями оформления
Возможно, какая-то из них привлечёт ваше внимание
1 из 9
Яркие картинки на тонком пластике будут отлично смотреться на фоне скромного интерьера. Такие экраны продаются в готовом виде
Экран для небольшой ванны, если вам нужно заполнить края в нише, – это конструкция, которая не только прикрывает фронтальную часть, но и формирует бортики
Зеркальный экран сделает помещение визуально просторнее. Но нужно следить за чистотой зеркала, на котором будут очень заметны капли воды
Обычная вагонка может сделать интерьер вашей ванной комнаты очень привлекательным
Можно изготовить экран из водостойкого ламината, он будет выглядеть не хуже деревянного
Обычная фанера при правильном подходе и некоторой доле фантазии может сделать интерьер вашего санузла неповторимым
Экран можно сделать и открытым, с подсветкой – очень креативно
Откидные дверцы с удобными полочками помогут разместить под ванной различные флаконы, шампуни, гели
Можно оформить и натуральным камнем – получится капитальная и необычная конструкция в интерьере
Как видите, интересных идей для оформления очень много. Вам остаётся только выбрать в этом разнообразии свою, а уж сделать своими руками проще простого. И времени на это потребуется не так много.
Что делать, если ванна нестандартной формы
Если в квартире используется угловая или полукруглая ванна, то потребуется изготовить криволинейную конструкцию, повторяющую контуры ванны. Перед тем, как начать строить каркас экрана под ванну, требуется начертить на полу контур, соответствующий изгибам будущей конструкции. Для нанесения контура используется строительный уровень, который приставляется к кромке ванны через 100-150 мм. Полученные точки соединяются плавной кривой, затем чертится вторая параллельная черта. Дистанция между кривыми соответствует толщине экрана (с учетом слоя клея и кафеля).
Для изготовления основания используется стандартный UD-профиль, подрезанный по боковым плоскостям и основанию (для обеспечения гибкости). Надрезы располагаются на разных сторонах профиля, что позволяет выполнить каркас с требуемой конфигурацией. Надрезы рекомендуется делать через 60-80 мм (для сохранения прочности конструкции). Полученное основание каркаса крепится к напольному покрытию клеем или герметиком, допускается закрепить детали винтами (для установки креплений придется просверлить плитку).
Затем необходимо зашить внешнюю часть конструкции гипсокартоном арочного типа, допускающим изгиб поверхности по контуру полученного каркаса. В зоне размещения водопроводной арматуры требуется изготовить окна под монтаж ревизионных люков. Затем необходимо выложить экран под ванной плиткой, затереть стыки и установить в полученных окнах пластиковые или металлические смотровые люки. Допускается использование съемных или откидных крышек с приклеенной кафельной плиткой, что улучшает эстетический облик защитной конструкции.
Форма экранов под ванну
Перед тем как приступить к изготовлению экрана под ванну, вам необходимо определиться с будущей его формой.
Итак, экраны под ванну бывают трех типов:
глухой стеной — данный тип экрана собой закрывает полностью все пространство под ванной, не предполагая никаких выемок для удобства или ниш для вещей. При его установке следует тщательно перепроверить исправность всей сантехники и труб, так как потом это будет сделать проблематично. Обычно, такие типы экранов предполагают наличие небольшой дверцы для проверки состояния сантехники.
Глухой экран
предполагающий выемку для ног – этот тип экрана более удобен для пользования. Выемка поможет вам стать вплотную к ванне, не испытывая при этом никакого дискомфорта при мытье самой ванны или купании в ней детей.
Экран для ванны с выемкой для ног
экран с наклонным углом, как и в предыдущем случае, также достаточно удобен в использовании и создается сугубо для комфорта пользования ванной.
Экран для ванны с наклонным углом
криволинейный или угловой экран необходим для обладателей округлых ванн. Приобрести его готовым в магазине невозможно. Такой экран делают только вручную.
Криволинейный экран для ванны
Экраны своими руками
Проще всего собираются экраны под ванну из плитки своими руками при помощи гипсокартона. Конструкция их предельно проста: сначала собирается каркас из деревянного бруса, каркас закрывается листом гипсокартона, затем на его поверхность при помощи плиточного клея прикрепляется кафель.
Более детально схема сборки выглядит следующим образом:
- Сначала при помощи строительного уровня и отвеса в двух углах ванны формируется разметка: прямо на стене и на полу вычерчивается геометрическая фигура, по линиям которой в дальнейшем будет устанавливаться деревянный каркас.
- Каркас собирается либо из деревянного бруса либо из металлического профиля. Все вертикальные и горизонтальные элементы скрепляются между собой металлическими уголками.
- Еще на данном этапе, если предусмотрена установка ревизионного люка, конструкция каркаса дополнительно усиливается посредством установки дополнительных металлических или деревянных профилей.
- Монтируется люк, после этого производится обшивка каркаса листовым материалом.
- Керамическая облицовка. Только после того, как будет установлен и обшит каркас можно осуществлять его облицовку. Кафель наклеивается на экран обычным приточным клеем. Если описываемое изделие устанавливается после завершения ремонта в ванной комнате вместо плиточного клея лучше использовать жидкое гвозди. Устанавливать правильно плитку помогают ниже следующие рекомендации.
- Первая плитка монтируется в левом верхнем углу экрана. Ее положение выверяется по строительному уровню.
- Затем устанавливается в линию соседний модуль. Расстояние между двумя плитками регулируется специальными пластмассовыми крестиками.
- Если применяется ревизионное окно, его дверца тоже облицовывается кафелем. В этом случае укладку кафеля лучше всего начинать именно с ее декорирования.
- После завершения облицовки выполняется затирка швов. Но предварительно верхний просвет между чашей и первым рядом облицовки заполняется монтажной пеной.
Как видите, алгоритм действий предельно прост. Сегодня практически каждый обыватель способен осуществить сборку экрана своими руками. Главное, соблюсти предложенную последовательность действий.
