Что такое сплит-система: устройство и принцип работы типовой сплит-системы

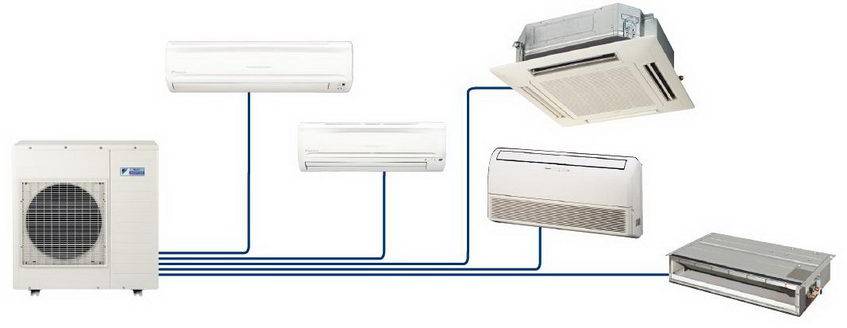

Мульти-сплит-системы

У сплит-системы может быть несколько блоков в помещении. Подобные системы имеют название «мульти-сплит-системы». Их особенностью будет присутствие одного внешнего и включенных с ним работу нескольких внутренних. Такие устройства являются идеальными вариантами для поддержки микроклимата в нескольких помещениях (жилые, магазины, офисы). Внешние блоки могут соединяться со всеми различными типами внутренних, которые рассмотрели выше. То, что на фасаде здания не имеется нагромождения элементов сплит-систем, позволяет сохранять его внешний вид. Однако реализация подобной сплит-системы стоит намного дороже, чем привычные всем кондиционеры.

Принцип работы и тонкости функционирования

При нагревании жидкость превращается в пар, при этом она активно впитывает тепло из поверхности, на которой находилась. Обратный процесс имеет место быть при выпадении конденсата. Данный принцип положен в основу современных систем кондиционирования.

Принцип работы сплит системы построен на переносе тепла. Поскольку речь идёт об энергии, то она не может возникать или исчезать из ничего. В качестве вещества для транспортировки применяют фреон, поскольку это основной хладагент в современных климатических агрегатах.

При охлаждении фреона происходит его испарение. В выносном блоке проходят конденсация хладагента. Если установить кондиционер мультисплит на обогрев комнат, все процессы будут протекать в обратном порядке.

Если рассматривать технические данные бытовых сплит-систем, то они формируются посредством сложения номинальной мощности прибора, который может включаться как на обогрев, так и охлаждение помещения

Специалисты акцентируют внимание на то, что кондиционеры мульти сплит системы прекрасно работают в период межсезонья, но их настоятельно не рекомендуется эксплуатировать при морозе

Помимо всего прочего учитывается мощность потребления, объём расхода воздушных масс, уровень шума (оптимальное значение – до 34 дБ). В расход нужно брать значение шума, как при минимальных, так и максимальных оборотах изделия. Для квартиры подбирается агрегат и с учётом хладагента, которым зачастую выступает фреон.

Нужно ли обслуживать?

В процессе эксплуатации сплит-системы особое внимание нужно уделить внутренним блокам. Их необходимо обслуживать вне зависимости от типа фильтрующего элемента, наличия опции самоочистки и других полезных функций

Из-за накопления конденсата уже на следующий год с момента покупки и установки на турбине вентилятора и испарителе появляется плесень.

Без регулярного обслуживания эффективность устройства падает, появляются неприятные запахи, а элементы грибка разлетаются по всей комнате.

Для обслуживания выполняется полная разборка блока с дальнейшей очисткой и дезинфекцией внутренних элементов. Для выполнения такой работы рекомендуется привлекать специалистов.

Установка фильтров, как правило, имеет целью привлечение покупателей, ведь зачастую эффект от них меньше заявленного.

К примеру, катехиновые очистители должны меняться уже через месяц, ведь потом они не эффективны. Более того, без замены в помещении появляется запах болота.

При этом покупатели редко информируются о таких особенностях, ведь главная задача консультанта — продать товар.

Профилактика кондиционера, чистка своими руками, этапы работ, видео

Сплит-системы кондиционирования — универсальные устройства, без которых сегодня сложно представить современную квартиру, частный дом или офис.

Благодаря многообразию вариантов, можно быстро подобрать модель. Но не гонитесь за «модными» функциями. Выбирайте модели, которые подходят по площади, надежности и основным режимам работы.

Сплит-система это?

Моноблочное устройство
0%

Состоящее из двух блоков, внешнего и внутреннего
100%

Проголосовало: 3

Установка кондиционера. Советы от монтажника без воды.

3 Внутренний блок

В помещении находится та часть сплит системы кондиционера, которая производит охлаждающий эффект внутри здания. Обычно он заключён в корпус белого цвета, хотя существуют и разнообразные дизайнерские исполнения этого агрегата со всевозможными стилизациями до неузнаваемости в нём технического назначения. Современные блоки настолько эстетичны, что способны быть желанным аксессуаром для интерьера. Это стало одной из причин роста популярности раздельных кондиционеров в последнее время. Наиболее распространены блоки настенного монтажа, которые включают в себя:

Испаритель. Охлаждающий контур представляет собой змеевик из медной трубки, покрытый алюминиевыми рёбрами таким образом, чтобы обеспечить максимальную передачу тепла от воздуха внутри помещения к испарителю. Остывший хладагент из наружного блока при низком давлении и попадает в теплообменник (в нём происходит испарение — процесс с большим поглощением тепла), который обдувается воздухом из помещения. Остывший воздух затем возвращается в комнату.
Воздушный фильтр. Это очень важная часть внутреннего блока. Воздух, всасываемый вентилятором, проходит через фильтр перед тем, как попасть на змеевик. Таким образом, воздух возвращается в помещение очищенным от мелких частиц и запахов, а содержимое блока не загрязняется.
Дренаж. Температура хладагента внутри испарителя, как правило, значительно ниже точки росы для воздуха в помещении. Из-за этого водяной пар, присутствующий в воздухе, конденсируется на поверхности змеевика. Капли влаги собираются в небольшой ёмкости, предусмотренной для этой цели в блоке. Для удаления избытка жидкости из неё предназначена дренажная трубка, уводящая воду за пределы помещения.
Система жалюзи. Прохладный воздух, нагнетаемый вентилятором, подаётся через систему вертикальных и горизонтальных жалюзи, которые изменяют угол или направление потока в соответствии с требованиями к создаваемому климату. Различные модели сплит систем предусматривают как ручное, так и автоматическое или программируемое управление подаваемым воздухом.

Вопросы и ответы

Какое изделие дороже?

Сплит-системы потребуют больше расходов, в том числе, и на монтаж, но они намного универсальнее.

В чём принципиальное отличие сплит-системы от обычного кондиционера?

Традиционный кондиционер состоит из двух блоков в одной конструкции, в сплит-системах эти блоки разделяются. Внешний блок располагается на наружной стене здания.

От чего обе климатические системы зависят больше всего?

От электричества. Если в помещении нет подачи электроэнергии, кондиционеры любого вида работать не смогут.

Какая климатическая система создаёт больше шума во время работы?

Однозначно – обычный кондиционер. У сплит-системы основной агрегат работает не в помещении, а снаружи.

Какие конструкции мобильнее?

Внутренние кондиционеры-моноблоки для помещений. Они отлично подойдут для временного размещения в гараже или на даче.

Некоторые, правда, считают, что сплит-системы в будущем завоюют весь рынок. Но всё-таки простыми в монтаже и мобильными они станут ещё очень не скоро, если вообще это произойдёт.

Работа кондиционера

Все компоненты агрегата соединяются друг с другом трубками из меди и тем самым формируют холодильный контур. Внутри его циркулирует фреон с небольшой толикой компрессионного масла.

Устройство кондиционера позволяет совершать следующий процесс:

В компрессор из радиатора поступает хладагент под низким давлением в 2-4 атмосферы и температурой около +15 градусов.
Работая, компрессор сжимает фреон до 16 — 22 очков, в связи с этим он нагревается до +75 — 85 градусов и попадает в конденсатор.
Испаритель охлаждается потоком воздуха, имеющим температуру ниже, чем у фреона, вследствие чего хладагент остывает и преобразуется из газа в водянистое состояние.
Из конденсатора фреон попадает в терморегулирующий вентиль (в бытовых приборах он выглядит в виде спиральной трубки).
При прохождении через капилляры, напор газа понижается до 3-5 атмосфер, и он остывает, при этом часть его испаряется.
После ТРВ жидкий фреон поступает в радиатор, обдуваемый воздушным потоком. В нем хладагент полностью преобразуется в газ, забирает тепло, в связи с этим температура в помещении понижается.

Затем фреон с низким давлением двигается к компрессору, и вся работа компрессора, а значит и бытового кондиционера, повторяется вновь.

Работа кондиционера на холод

Функционирование системы

Рассмотрим, как работает кондиционер. Начнем с принципа работы сплит системы кондиционера. Итак, сплит-система состоит из таких компонентов.

Наружный блок кондиционера

Здесь имеется конденсатор с обдувающим его вентилятором и компрессор. Таким образом, самые шумные узлы оказались на улице, в чем и состоит основное достоинство сплит-систем.

Рассмотрим принцип работы компрессора кондиционера. Компрессор сжимает хладагент до давления в 20 – 25 атм, вследствие чего его температура повышается до 90 градусов. Дешевле всего обходятся поршневые компрессоры, но их надежность оставляет желать лучшего, особенно если на улице холодно. Этого недостатка лишены более дорогие спиральные компрессоры.

Принцип работы сплит-системы на охлаждение

Модели, в которых вентилятор наружного блока вращается с постоянной скоростью, работают эффективно только в узком диапазоне температур наружного воздуха. В более «продвинутых» кондиционерах скорость вентилятора плавно или ступенчато регулируется в зависимости от температуры.

Через капилляр фреон понемногу продавливается в трубку, ведущую ко второй части прибора. Она называется…

Внутренний блок

Здесь помещен испаритель, который также обдувается вентилятором. Кроме этого, имеется плата управления, воздушный фильтр и поддон для сбора конденсата (сбрасывается по дренажному шлангу).

Давление фреона в испарителе составляет 4 – 5 атм, при этом он остывает до температуры менее 10-ти градусов.

По типу внутреннего блока (ВБ) сплит-кондиционеры делятся на такие виды:

Настенные: ВБ помещается на стене в верхней ее части. Охлажденный воздух подается непосредственно в помещение.
Кассетные: устанавливаются по центру потолка с тем расчетом, что все коммуникации будут спрятаны потолком подвесным. Сам ВБ имеет такие же габариты, что и стандартная потолочная плитка – 60х60 см. Мощные модели имеют двукратный размер – 120х60 см. Охлажденный воздух также подается непосредственно в помещение, но, в отличие от настенного варианта, сразу по четырем направлениям. Благодаря этому удается эффективно охлаждать помещение с гораздо большей площадью.
Канальные: ВБ канального типа полностью прячется за подвесным потолком, а подача охлажденного воздуха осуществляется по сети воздуховодов. Таким образом, при помощи одного ВБ можно охлаждать воздух в нескольких комнатах.

Устройство внутреннего блока кондиционера

Большинство современных кондиционеров может работать в двух режимах:

Работа кондиционера на холод: это обычный режим, при котором конденсатор размещается снаружи, а испаритель – в помещении.
Работа кондиционера на тепло.

В кондиционерах, способных работать в режиме отопления, наружная и внутренняя части контура могут меняться ролями: внутренняя становится конденсатором, а наружная – испарителем. Для этого в контур добавляется перемычка и 4-ходовой клапан, который направляет хладагент в ту или иную магистраль.

Особенность кондиционеров обогревателей состоит в том, что их тепловая мощность в 3 – 4 раза выше потребляемой электрической мощности, тогда как у обычных электрообогревателей оба эти параметра имеют равные значения.

Сплит-система при высокой и низкой температуре

Элемент имеющий такое название, как «зимний пакет» служит только для того, чтобы охлаждать в зимний период закрытые помещения, в которых происходит обильное тепловыделение – аппаратные комнаты, серверные и т.д. Во время работы внешний блок все время нагревается, а это позволяет ему не замерзнуть при низких температурах. Сам «зимний пакет» обычно состоит из следующих элементов: контроллер управления вентилятором (требуется для отключения постоянного режима вентилятора и включения его во время разогрева конденсатора), подогрев дренажной трубки и иногда в состав включается подогрев картера компрессора перед началом работы.
Во время увеличения уличной температуры компрессору приходится работать с большой разницей давлений на входе и на выходе. Из-за этой разницы капиллярная трубка через себя пропускает большее количество фреона, а компрессор, соответственно, обязан перекачивать увеличенные объемы газа. Исходя из этого компрессор выполняет больше работы и потребляет большее количество электроэнергии. В результате происходит перегрев и отключение либо электроникой, либо тепловым реле. Чаще всего сплит-системы предназначаются для работы при температуре 35-40°С.

Основа принципов работы разных климатических систем

У сплит-систем и мобильных, а также оконных кондиционеров принцип работы разный, но основан на свойстве любых жидкостей забирать тепло при испарении и выделять его при конденсации. В данных охлаждающих приборах рабочей жидкостью является газ – фреон. Он циркулирует по замкнутому контуру у двухкомпонентных блоков и моноблоков.

Чтобы жидкий фреон кипел и забирал тепло из воздуха, компрессор создает давление в испарителе, при котором температура фазового перехода меньше температуры окружающей среды. Когда компрессор создает давление, при котором температура фазового перехода выше показателей воздуха, фреон опять принимает газообразное состояние и отдает забранное тепло наружу, то есть на улицу, через внешний блок.

Если рассматривать принцип работы напольного кондиционера без воздуховода, то здесь используется тоже самое свойство жидкости, но рабочим веществом является вода, а не фреон. Внутри прибора нет замкнутого контура. Жидкость прокачивается дренажным насосом вверх и под действием теплого воздуха испаряется, отдавая прохладу наружу. По сути, это больше испаритель, а не кондиционер, так как он хорошо увлажняет воздух, а охлаждает посредственно.

Нюансы устройства кондиционера системы сплит

Принцип действия устройства сплит системы состоит в выводе теплых воздушных масс на улицу. Такое оборудование не только обладает охлаждающим эффектом, но и обогревающим. Прогревание производится в обратном порядке. Фреон испаряется во внешнем элементе, а конденсация происходит в комнатном блоке.

Конструкцию можно разместить в любом удобном месте

Внешний элемент размещается вне пространства, которое охлаждается. Он содержит такие элементы, как конденсатор, компрессор, ресивер, вентилятор, плату управления, а также реле силовой коммутации. Монтаж механизма вне помещения позволяет избавиться от производимых звуков. Норма возможного шума в квартире составляет 25 Дб.

Схемы устройства двух главных элементов

1-компрессор; 2-четырёхходовой клапан; 3-теплообменник-конденсатор; 4-звукоизоляция; 5-вентилятор; 6-кожух; 7-выходная решетка; 8-двухходовой клапан; 9-трехходовой клапан; 10-поддон; 11-сливной патрубок; 12-теплообменник-испаритель; 13-вентилятор тангенциального типа; 14-решетка; 15-входной фильтр; 16-направляющие жалюзи; 17-створки; 18-лицевая панель; 19-светодиоды; 20-датчики температуры; 21-плата управления; 22-монтажная плата; 23-пульт.

Внутренняя конструкция работает на охлаждение, прогрев и фильтрацию воздушных масс. Тонкие трубки, соединяющие детали конструкции могут монтироваться в подвесных установках, в специальных штробах или в проложенных кабель-каналах.

Сплит в разрезе

Внешний блок

В состав кондиционера входят внутренний и наружный модуль, последний размещается вне здания.

Это вызвано шумной работой вентилятора и компрессора, а также независимым отводом теплого воздуха в атмосферу.

Устройство наружного блока

Компрессор. Он способен сжимать фреон и придавать определенное движение по контуру.
Конденсатор, находящийся в наружном блоке. Он превращает хладагент в жидкое состояние.
Испаритель. Радиатор расположен внутри аппарата – служит для преобразования фреона из водянистой фазы в газообразное положение.
Терморегулирующий вентиль (ТРВ). Посредством прибора понижается напор хладагента.
Вентиляторы. Задача этих устройств заключается в обдуве испарителя и конденсатора, чтобы создать более интенсивный теплообмен с атмосферой.
Фильтры. Эти части кондиционера предохраняют контур от попадания посторонних частиц (грязи, пыли)

Работа кондиционера в режиме обогрева

Что такое кондиционер?

Кондиционер – компактный климатический прибор, поддерживающий оптимальную температуру воздуха в помещении по установленному значению. Он состоит из одного блока, где находится компрессор, конденсатор, испаритель, вентилятор и другие важные элементы, отвечающие за функциональность прибора.

Выделяют два типа бытовых кондиционеров:

Оконные модели, размещаемые в оконном проеме.
Мобильные устройства со специальным гофрированным шлангом, который выводится на улицу. Такие приборы обычно устанавливают ближе к окну. Для удобства перемещения кондиционер оснащается колесиками. В комплектации специальный поддон, куда собирается конденсат.

Принцип работы и устройства кондиционера

Кондиционеры функционируют от электросети по принципу поглощения тепла жидкостями при испарении и его выделении при конденсации. В оснащении прибора хладагент, циркулирующий по замкнутому кругу.

У моноблоков оба фреонавых контура упакованы в один корпус, где с одной стороны выходит холодный воздух в помещение, а с другой стороны на улицу уходит горячий воздух.

За счет малой производительности, сложности установки и дороговизны обслуживания такие системы не получили большого распространения.

Принцип работы кондиционера

Работа кондиционера осуществляется в следующей последовательности технологического взаимодействия всех конструктивных элементов:

Компрессор нагнетает в себя фреон из испарителя и осуществляет его сжатие, повышая его давление. С ростом давления повышается и температура. Фреон с высокой температурой под давлением подается в конденсатор.
Газообразный фреон охлаждается под воздействием холодного воздуха и переходит в жидкое состояние. При этом происходит отдача тепла. Воздух, выходящий из конденсатора, в свою очередь нагревается теплом, которое отдает сжатый фреон.

Фреон в виде жидкости под высоким давлением проходит через дроссель. При этом его давление снижается, а значит и резко понижается температура.
Завершением рабочего цикла является возвращение хладагента в испаритель, где он претерпевает на себе воздействие комнатного воздуха. Фреон снова переходит в газообразную фазу, вбирая комнатное тепло. Рабочий цикл осуществляется и повторяется до тех пор, пока сплит-система включена.

Монтаж настенного кондиционера

Установку настенной сплит системы производят так же, как монтаж всякого климатического оборудования.

То есть поэтапно она будет выглядеть следующим образом:

монтаж внешнего модуля;
предварительная подготовка для проведения магистралей: сверление отверстий в стенах, вывешивание кронштейнов для подвески блоков и др;
установка внутреннего модуля (блоков);
проведение коммуникаций и соединение внешнего и внутреннего блока (модулей);
вакуумирование системы и закачка хладагента в систему.

В сущности, основное затруднение может вызвать лишь пробивка в стене двух вентиляционных отверстий, а также разметка и установка навесных устройств для блоков, которые нужно выставлять строго по горизонтали.

К тому же монтаж настенных сплит систем требует соблюдения определенных условий:

1).Обеспечение воздушного промежутка около прибора в помещении на толщину прибора. При этом надо учитывать, чтобы под направлением предполагаемого воздушного потока не было препятствий в виде мебели, холодильников, видеотехники и др.

2).Тщательный расчет длины трубопровода для хладагента. Чтобы исключить вибрацию труб, размер их не должен превышать 6 метров.

3).Установка модулей строго по горизонтали. Если в сплит системе используется один внутренний блок, то крепить его желательно относительно внешнего модуля в зеркальном исполнении с разных сторон стены.

4).Сбор влаги. В дополнение необходимо установить лоток для отведения конденсата. Если этим пренебречь, то в самом модуле могут развиться споры, вредоносные бактерии, да и внешние стены будут подвержены постоянному действию влаги.

Установку сплит системы, как правило, доверяют мастерам из той же фирмы, в которой был куплено климатическое оборудование. Они не только грамотно разместят модули кондиционера, сделают безупречную разводку контура и заправку фреоном, но и дадут гарантию на один год для бесплатного обслуживания. А это немаловажный фактор для надежной и долгосрочной работы оборудования.

Что такое кондиционер и как он работает

Кондиционеры устроены весьма просто: хладагент (фреон) циркулирует, подчиняясь технологическим процессам, он охлаждается и нагревается, меняя параметры давления. В качестве простого примера можно привести процесс испарения капельки воды на коже, которое сопровождается охлаждением.

По-другому кондиционеры называют сплит-система (от англ. split — «разделение») и они состоят из двух блоков: внутреннего и внешнего (наружного). Наружный монтируется на стене фасада за пределами помещения, а внутренний – непосредственно в комнате, он и «проецирует» охлаждение внутрь. Два блока замкнуты общей магистралью циркуляции фреона.

Устройство наружного блока

Как было сказано, наружный модуль монтируется на внешней стене дома снаружи. Таким образом тепло отводится наружу и снижается уровень шума при работе сплит-системы.

Наружный модуль состоит из следующих составных элементов:

Вентилятор. В моделях первого поколения его вращение осуществлялось с постоянной скоростью, более современные устройства имеют возможность плавной регулировки или ступенчатого включения.
Конденсатор. Используется для воздушного охлаждения.
Компрессор. Используются устройства разных видов для нагнетания и сжатия хладагента.
Дросселирующее устройство. По виду представляет собой капиллярную трубку или расширительный вентиль с электронным управлением.
Плата электронного управления. Монтируется только в инверторных моделях.

Устройство внутреннего блока

Монтируется внутри комнаты и содержит в конструкции следующие элементы:

Панель, которая представляет внешний декоративный фасад кондиционера. Под панелью монтируются фильтры воздушной очистки и испарительный теплообменник.
Фильтр воздухоочистки. Состоит из сетки, которая фильтрует крупные частицы пыли.
Вентилятор. Отличается от вентилятора в наружном блоке тем, что имеет несколько скоростей вращения в обязательном порядке.
Испаритель. Медная трубка, согнутая в змеевик.
Горизонтальные жалюзи. С их помощью поток воздуха направляется в разные направления по вертикали, управление жалюзи осуществляется с помощью дистанционного пульта.
Вертикальные жалюзи. Они направляют поток по горизонтальным направлениям, а регулировка осуществляется вручную.
Модуль управления. Представляет собой электронную управляющую плату, которая защищена пластиковым корпусом. К плате подключаются пускатели всех «подвижных» элементов сплит-системы – двигателей, а также датчики контроля.
Панель индикации. Расположена на внешней панели и сигнализирует о состоянии протекания технологических процессов, а также демонстрирует сведения о рабочих параметрах.
Ванночка для дренажа. Специальный лоток для сбора конденсата, который образуется на теплообменнике. От ванночки конденсат выводится по дренажной трубке на улицу или в канализационный сток.

Важно! Внутри помещения можно смонтировать несколько блоков, которые будут подключены к одному наружному.

Настройка и управление

Вы можете приобрести сплит систему инвертор. Данный механизм позволяет преобразовывать постоянный ток в переменный. Благодаря этому кондиционирование может производиться без перерывов. Инвертор позволяет плавно регулировать работу агрегата. Устройство оснащено множеством датчиков и дополнительным микропроцессором. При работе такого устройства температурный режим поддерживается постоянно, так как не происходит отключения при нагревании и охлаждении.

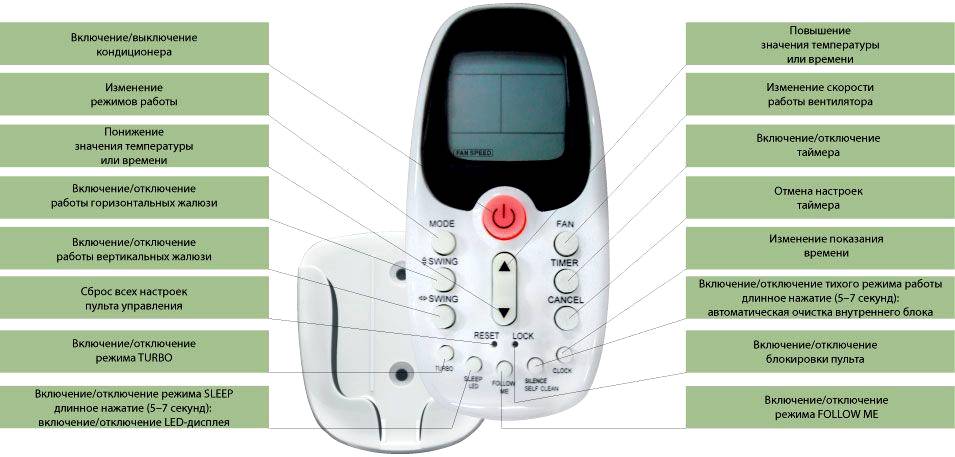

На панели пульта показаны основные режимы

Управление выполняется через следующие режимы:

охлаждение основная задача подобной конструкции. На перенос прохладного воздуха в помещение тратится 1 киловатт взамен на 3 кВт охлажденного воздуха. Понижение температуры возможно до определенной нормы. Максимальный предел охлаждения +17-18 градусов. Поток холодного воздуха выходит из внутреннего блока и равномерно охлаждает помещение;
для функции обогрева в сплитах реализуется обратный цикл движения теплоносителя. Происходит обратный процесс – холодные воздушные массы перемещаются на улицу, а тепло идет в помещение

При установке подобного агрегата лучше обратить внимание на модели с ТЭНами. Стоит учитывать, что подобное оборудование потребляет много электроэнергии;
может использоваться функция осушения воздуха

При этом из охлажденного воздуха убирается лишняя влага. Известно, что жара с высокой влажностью переносится тяжело людьми, имеющими проблемы с давлением и сердцем. Режим сушки удаляет молекулы воды, но не меняет температуру;
режим вентиляции обеспечивает в помещении циркуляцию воздушных масс и их чистку;
важная функция – очистка воздуха осуществляется с помощью воздушно-механического фильтра. Этот механизм необходимо периодически прочищать пылесосом и промывать. В более дорогих моделях предусмотрен фильтр тонкой очистки. Угольный фильтр позволяет очищать воздух от запахов и табачного дыма.

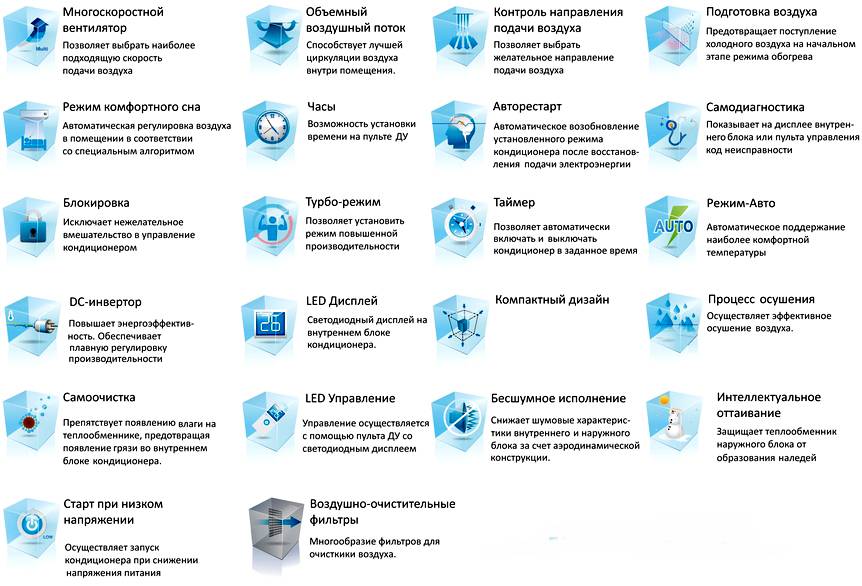

Основные функции сплитов

Также в сплиты оснащаются множеством дополнительных функций. Например, таймер сна обеспечивает оптимальный температурный режим в ночное время. Автоматический механизм передвижения вертикальных и горизонтальных жалюзи, регулирующих потоки воздуха. Есть таймер для включения или отключения конструкции в любое нужное время.

В таблице представлены цены на некоторые модели.

Изображение	Модель	Цена, руб.
	General Climate GC/GU-S09HRIN1	15000
	Ballu BSW-07HN1/OL/15Y	13200
	Electrolux EACS-07HG/N3	20900
	LG S12BWH	46200
	Hyundai HSH-S121NBE	20700
	Zerten CE-07	12100
	Scoole SC AC SP5 07	11500

Качественный сплит делает атмосферу всего помещения

Установка сплит – системы достаточно трудоемкий процесс, поэтому редко обходится без привлечения специалистов. Правильный монтаж обеспечит комфортные условия пребывания в помещении в любое время года.
