Преимущества кабелей ВВГ
Благодаря своим прекрасным техническим характеристикам, силовые кабели марки ВВГ обладают следующими преимуществами:
- Обеспечение высокого качества передаваемой электроэнергии. Главная задача любой системы электропередачи – это максимально сохранить показатели качества электрической энергии. Для этого проводники такой системы должны обладать такими техническими характеристиками, как низкое активное и реактивное сопротивление, а также высокое качество изоляции. На сегодняшний день медь является одним из лучших материалов для использования в такого рода системах.
- Негорючесть. Позволяет применять провода этого типа в помещениях с повышенной пожароопасностью.
- Высокая прочность изоляции на разрыв. Дает возможность не только обезопасить электрическую сеть от возникновения коротких замыканий в случае непреднамеренных механических воздействиях на провода, но и обеспечивает удобство монтажа проводки, а также эксплуатации электроприборов. Кроме того, изделия марки ВВГ отличаются повышенной устойчивостью к механическим вибрациям.
- Высокие диэлектрические свойства изоляции ПВХ. Это позволяет изготавливать надежные и мощные кабели сравнительно небольшого диаметра. Согласно нормативным документам, каждый силовой кабель ВВГ медный проходит испытания повышенным напряжением, величина которого, в зависимости от номинального напряжения кабеля, составляет 3 или 3,5 кВ.
- Устойчивость к действию влаги. Хотя такие изделия и не рассчитаны на прокладку в воде, однако их изоляция достаточно устойчива к воздействию влажной среды. Это позволяет использовать кабели такого типа в местах с повышенной влажностью (достигающей 98%), к которым относятся ванные комнаты, санузлы, кухни, душевые кабины и т. д.
- Высокая надежность. Силовой кабель ВВГ, проложенный в защитных системах, таких как специальные кабельные короба, гофрированные трубки или кабелегоны, отличается исключительно высокой надежностью.
- Длительный срок эксплуатации. Согласно описанию технических характеристик, минимальный срок службы этого кабеля составляет 30 лет.
- Широкий модельный ряд. Большой выбор сечений медных и алюминиевых жил позволяет с высокой точностью подобрать необходимый диаметр кабеля для питания электроустановок определенной мощности. Это дает возможность существенно сэкономить средства при проектировке и монтаже электропроводки. Кроме того, возможность использовать кабели ВВГ-П (плоские) позволяет достигнуть максимального удобства при выполнении монтажных работ.
- Удобная цветовая и цифровая маркировка токопроводящих жил. Фазный провод имеет изоляцию белого, красного или коричневого цвета, нулевой провод – синего, а заземляющий – желтого с зеленой полосой.
ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Какая шпаклевка лучше для гипсокартона: какую выбрать?
Типовая конструкция
Кабель данного типа состоит из медных или алюминиевых токоведущих жил в количестве 1-5 штук (см. В на рис. 1). В зависимости от исполнения они могут быть монолитными или многожильными.

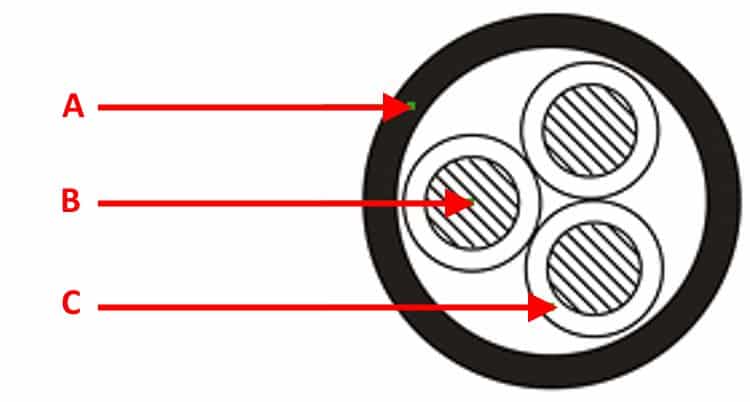

Конструкция кабеля ВВГ
Каждую из жил покрывает изоляционная оболочка (С) на основе поливинилхлорида (далее ПВХ). В его состав добавлен специальный краситель, позволяющий идентифицировать провода в соответствии с цветовой маркировкой. Токоведущие части кабеля помещаются в общую ПВХ оболочку (А).
Данная конструкция является типовой для всех разновидностей, за исключением исполнения ВВГП и его модификаций, имеющих не круглую, а плоскую форму.
Кабель ВВГ-П
Назначение и особенности применения
Кабель ВВГ предназначен для передачи и распределения электроэнергии в стационарных установках с частотой 50 Гц и рабочим напряжением от 660 до 1000 В.
Его используют с целью монтажа, ремонта или полной замены проводки в зданиях жилого и промышленного назначения. Усиленные виды подходят для установки в пожароопасных, влажных, подземных помещениях.
ВВГ – лучший вариант электропроводки для дома. Заводские изделия полностью отвечают требованиям сертификации, пожаро- и электробезопасны, отличаются невысокой ценой и разнообразием видов
Кроме популярных видов, рассчитанных на частоту 50 Гц, есть модификации для применения при 100 Гц. При необходимости можно подобрать провода для 1-фазной или 3-фазной цепи, для монтажа внутри и снаружи зданий.
Если провод потягивается снаружи дома, ему нужна дополнительная защита – металлический рукав, прочный кабель-канал, специальный лоток или гофрированная труба.
Для проводки в земле, шахте, коллекторе защита должна быть максимальной, так как у изделия полностью отсутствует бронь. Специально для сложных условий прокладки есть другой вариант – бронированный кабель ВБбШв.
Устройство электропроводки в деревянном доме также требует защиты в виде металлорукава, негорючего канала или металлической трубы.
Описание конструкции, технические характеристики
Параметры описаны государственным стандартом. Предприятия, производящие кабель ВВГ по собственным техническим условиям, обязаны обеспечить соответствие качества.
Температурные пределы эксплуатации -50 ÷ +50 °С позволяют использовать его для стационарной прокладки. При монтаже стационарных силовых и осветительных сетей 220 и 380 вольт, как в сухих или влажных помещениях, так и на открытом воздухе. Не рекомендуется прокладывать в открытый грунт без защиты трубой или шлангом.
Удобна прокладка кабеля ВВГ в борозду кирпичной или бетонной стены с последующей заделкой штукатуркой. Класс жесткости разрешает изгиб радиусом менее 20 наружных диаметров.
Исполнение категории УХЛ обеспечивает постоянство механических параметров при пониженных температурах, класс изоляции «Т» защищает от разлагающего воздействия плесени.
Срок службы составляет не менее 30 лет.

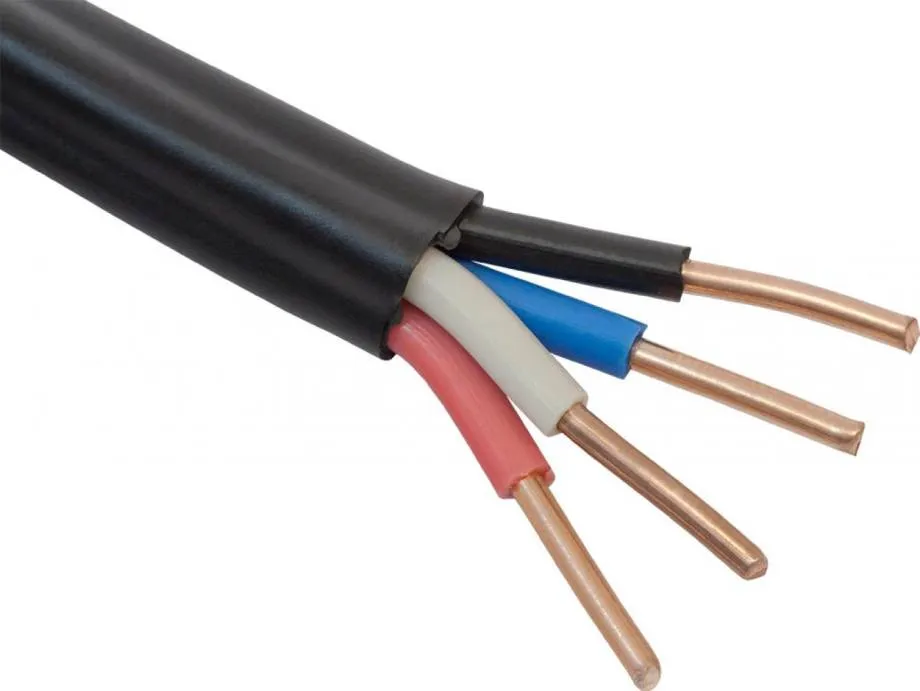

На фото видно основные конструктивные элементы:
Жила
Максимальное количество проводников ограничено у ВВГ пятью:
- Двух жильный базовый вариант имеет черный (нуль), желтый (фаза) цвет изоляции проводов;
- Добавление голубого, зеленого или зелено-желтого для подключения нуля или земли позволяет подключить питание по однофазной трех проводной системе;
- Трехфазная сеть подается по четырем проводам (три для фаз, четвертый – нулевой);
- Пятый провод вводится для работы трехфазной сети с заземлением и нулем.
Диапазон значений номинального поперечного сечения занимает 1,5÷50 мм2 для напряжения 660 и 1,5÷240 при 1000 вольт. Ограничим размеры рассматриваемых типоразмеров стандартными сечениями 1,5; 2,5; 4,0; 6,0, которые используются в быту чаще всего. Диаметр определяет величину активного сопротивления жилы. Увеличение сечения уменьшает значение сопротивления, ток через проводник увеличивается.
| ВВГ номинальное сечение, диаметр жилы, сопротивление, токовая нагрузка | ||||
|---|---|---|---|---|
| Номинальное сечение жилы, мм2 | 1.5 | 2.5 | 4 | 6 |
| Диаметр жилы, мм | 1.38 | 1.78 | 2.26 | 2.76 |
| Сопротивление 1 км жилы при 20 0С, Ом, не более | 14 | 7.49 | 4.79 | 3.11 |
| Номинальная токовая нагрузка, не более, А | 16 | 25 | 32 | 41 |
Длительно допустимый ток, который выдерживает провод без потери нормальных свойств эксплуатации, зависит от конструкции, количества жил:
| ВВГ Длительно допустимый ток различного типоразмера кабеля, А | ||||
|---|---|---|---|---|
| Количество жил (шт) | Номинальное сечение (мм2) | |||
| 1.5 | 2.5 | 4 | 6 | |
| Две | 24 | 33 | 44 | 56 |
| Три | 21 | 28 | 37 | 49 |
| Четыре | 19 | 26 | 34 | 45 |
Изоляция, оболочка
Электрическая прочность зависит от материала, толщины изоляции и оболочки. Стандарт устанавливает такие величины значений:
| ВВГ Номинальная толщина изоляции поливинилхлоридных пластикатов или из композиций, не содержащих галогенов | ||||
|---|---|---|---|---|
| Номинальное напряжение кабеля, кВ | Номинальное сечение жилы, мм2 | Номинальная толщина изоляции, мм | Электрическое сопротивление изоляции,мОм, не менее | Сопротивление изоляции, пересчитанное на 1 км длины, при длительно допустимой температуре нагрева жил кабелей при эксплуатации (70 0С), мОм, не менее |
| 0.6 | 1,5 и 2,5 | 0.6 | 12 | 0.005 |
| 1 | 4,0 и 6,0 | 0.7 |
Толщина защитной оболочки определяется суммарной величиной всех составляющих изделие изолированных проводников.
Испытывается переменным током напряжением 3,0 кВ (или 1,0 кВ постоянного), длительность теста 10 минут.
Вес, тепловые ограничения
Количество жил, изоляция сказывается на весе. Нормируется для 1 километра длины, учитывается сечение, типоразмер.
| ВВГ Вес различного типоразмера кабеля, кг | ||||
|---|---|---|---|---|
| Количество жил(шт) | Номинальное сечение (мм2) | |||
| 1.5 | 2.5 | 4 | 6 | |
| Одна | 39 | 50 | 70 | 91 |
| Две | 72 | 94 | 147 | 191 |
| Три | 93 | 137 | 194 | 257 |
| Четыре | 128 | 170 | 244 | 326 |
| Пять | 156 | 208 | 302 | 406 |
Предельные значения температуры работающих проводников ограничиваются, °С, не более:
- 70 — допустимая рабочая, длительное время;
- 80 — аварийная, не более 8 часов подряд;
- 160 — при коротком замыкании, не более 4 секунд.
Условия хранения
Возможность проверки информации об условиях хранения кабеля, будет полезна. Срок хранения, в зависимости от места, составляет, лет:
- 2 – обшитые барабаны на открытой площадке;
- 5 — под навесом на воздухе:
- 10 — складские помещения.
Виды кабеля ВВГ и их отличия
Несомненно, самым популярным кабелем является ВВГ.
Это стандартный вариант. Однако в последнее время всё чаще и чаще на полках магазинов можно встретить его модифицированные версии. Они стоят несколько дороже, чем стандартный вариант, но зато обладают более высоким классом безопасности. А значит, гарантируют сохранность помещения и проводки.
- Например, АВВГ. Это кабель, который имеет алюминиевую жилу. Это ясно уже из названия, так как к стандартной аббревиатуре добавляется дополнительная буква «А».
- ВВГНГ – это кабель, который оснащен огнеупорной оболочкой. Это значит, что он с легкостью может быть использовано на предприятиях, не боится воздействия высоких температур. Не воспламеняется.
- Кабель ВВГП имеет плоское сечение, что просто необходимо при осуществлении работ в собственном доме при прокладке проводки.
- ВВГнг LS – это добавление дополнительного слоя ПВХ или наличие резиновой изоляции между отдельными жилами и сверху. Необходим в случае, если вы хотите максимально обезопасить себя и своих близких от воспламенения проводки, прокладывая данный кабель. Также такой кабель используется на случай защиты от слишком высоких или слишком низких температур.
- ВВГнг-LSLTx. Не горит и содержит мало токсичных веществ. Поэтому используется в различных медицинских учреждениях, детских садах и школах. Самый дорогостоящий из всех приведенных вариантов. Основная причина – использование специально разработанной оболочки, которая противостоит огню, а значит, безопасна для людей.
- ВВГнг-frls. Кабель используется для массовой прокладки. Огнеупорный. Возможно размещение и вне специального короба, который предотвращает провода от возгорания. Однако в целях безопасности все же лучше не пренебрегать подобным способом защиты.
- ВВГнг HF. Состав оболочки провода не имеет хлора. А значит, выделяемый дым при возгорании будет безопасен. Однако плавится такой провод весьма сильно. Поэтому говорить о сохранности целостности проводки из таких проводов в случае возгорания говорить не приходится.
Основные характеристики
Рассмотрим основные технико-эксплуатационные характеристики, определяющие назначение и спецификацию ВВГ-кабеля.
Конструктивные особенности
Стандартный ВВГ состоит из нескольких токоведущих жил круглого сечением, каждая из которых имеет индивидуальный изоляционный слой из поливинилхлорида. Чтобы исключить механические повреждения всего кабеля в целом, он покрывается защитной оболочкой, изготавливаемой из идентичного материала.
Визуально определить разницу между ВВГ и ВВГнг практически нереально. Их конструкция одинаковая, но защитная оболочка у второй разновидности в меньшей степени подвержена горению независимо от обстоятельств. Таким образом, ВВГнг может использоваться не только для индивидуальной прокладки, но и при групповом монтаже.
Более принципиальными кажутся отличия между ВВГнг и ВВГнг LS. Данные виды кабеля нельзя использовать как взаимозаменяемые. Их эксплуатация возможна при строгом соответствии установленным требованиям и условиям. Строение модификации ВВГнг LS куда более сложное:
- моножильные или многожильные проводники первого или второго класса, имеющие круглое или сегментное сечение;
- изоляция из ПВХ, не поддерживающего горение;
- скрутка из двух-пяти жил;
- заполнение в виде негорючего поливинилхлоридного пластиката;
- ПВХ-оболочка, выдерживающая воздействие высоких температур и открытого огня;
- двухжильные кабели выпускаются с проводниками одинакового сечения;
- если токоведущих жил больше, то одна из них может быть меньше по сечению (нулевой или заземляющий провод).
Вес
Вес кабеля будет отличаться в зависимости от сечения выбранной модели. В среднем масса ВВГнг протяженностью 1 км колеблется от 30 до 10 250 кг.
В таблице ниже указана зависимость веса от количества жил, номинального сечения каждой из них и наружного диаметра кабеля:
Поперечное сечение
Поперечное сечение одной жилы в кабеле ВВГ может варьироваться от 1,5 до 240 кв. мм. В продаже чаще всего можно встретить изделия, в которых данная величина не превышает 35 кв. мм. Более габаритную продукцию придется заказывать через производителя или поставщика.
Конструкция некоторых моделей подразумевает наличие нулевого или заземляющего провода. Существуют варианты, в которых вспомогательный проводник выпускается такого же сечения, что и остальные токоведущие жилы. Не реже можно найти ВВГ с заземляющим или нулевым проводом уменьшенной величины. Однако в большинстве случаев уменьшают именно «землю».
Если на защитном проводнике сечение меньше, то он помечается символами «+1» (например, ВВГ 4×3,5+1 – четыре провода по 3,5 кв. мм и один на шаг меньше – 2,5 кв. мм). Такой кабель является стандартизированным наравне с остальными.
Технические и эксплуатационные показатели
Кабель ВВГ применяется для построения электрических линий, работающих при температуре воздуха от -50 до +50 гр. Цельсия. В процессе прокладки она может быть не ниже -15. Для одножильных проводов радиус изгиба равен не менее десяти наружных диаметров изделия, многожильных – от 7,5 и выше.
Из остальных эксплуатационных параметров выделим следующие:
- эксплуатационный срок – до 30 лет;
- максимальная температура при продолжительном воздействии – +70 гр. Цельсия;
- максимальная температура при коротком замыкании – +160 гр. Цельсия не более четырех секунд;
- максимальная температура при аварийном режиме – до +80 гр. Цельсия.
Сопротивление на жилах кабеля не должно превышать значения, указанных в таблице ниже:
| Номинальное сечение, кв. мм | Сопротивление одной жилы, Ом/км |
| 1,5 | 12,1 |
| 2,5 | 7,41 |
| 4 | 4,61 |
| 6 | 3,08 |
| 10 | 1,83 |
| 16 | 1,15 |
| 25 | 0,77 |
| 35 | 0,524 |
| 50 | 0,387 |
Длительно допустимый ток
Выбирая сечения кабеля, в идеале нужно ориентироваться не на сопротивление жилы, а на величину максимально допустимого тока. Она зависит от числа жил, их сечения и выбранного способа монтажа (открытая или закрытая прокладка).
Ознакомьтесь с таблицей ниже, в которой представлена зависимость длительно допустимых токов от количества и сечения жил.
| Сечение жилы, кв. мм | Длительно допустимый ток, А | ||
| одна жила | две жилы | три жилы | |
| 1,5 | 24 | 21 | 19 |
| 2,5 | 33 | 28 | 26 |
| 4 | 44 | 37 | 34 |
| 6 | 56 | 49 | 45 |
| 10 | 76 | 66 | 61 |
| 16 | 101 | 87 | 81 |
| 25 | 134 | 115 | 107 |
| 35 | 208 | 177 | 165 |
Провод марки ВВГ может эксплуатироваться в сетях переменного тока 600 или 1000 В.
Классификация кабелей ВВГ
Одно- и многопроволочные жилы
Все нюансы по производству данного изделия можно прочесть в ГОСТе 16442-80 «Кабели силовые с пластмассовой изоляцией. Технические условия«. Для кабеля ВВГ характеристики зависят от его типа. Так, изолированный проводник может выпускаться одно- и много проволочным; многопроволочные силовые кабеля, в свою очередь, бывают на 2, 3, 4, 5 токоведущие жилы с дополнительным нулевым проводом.
Более подробную информацию об одно- и многопроволочных жилах вы найдете в табличке.
| Наименование жилы | NOM сечение жилы, мм2 | |||
| круглая | фасонная | |||
| медь | алюминий | медь | алюминий | |
| одно-проволочная | 1,0 — 50 | 2,5 — 240 | 25 — 50 | 25 — 240 |
| многопроволочная | 16 — 240 | 25 — 240 | 25 — 240 | 25 — 240 |
Круглые и фасонные жилы
Что являет собой фасонная жила в проводе? Это любая форма в сечении, кроме круглой. Очень правильное решение для минимизации пустот в силовом кабеле. В 3-х, 4-х и 5-жильных проводах обычно используют именно фасонные жилы. На рисунке ниже вы можете увидеть разницу между фасонной и круглой жилой в проводе ВВГ.
Медь — традиционный материал для проводки, реже используется алюминий (аввг). Кратко об особенностях каждого варианта:
- медная проводка более прочная и хорошо себя зарекомендовала при многократных сгибаниях; выдерживает больший ампераж при одинаковом сечении с Al, обладает меньшим сопротивлением; соединять медные провода методом скрутки намного проще;
- алюминий дешевле, легче по массе, и в то же время обладает высоким удельным сопротивлением, может окисляться на открытом воздухе, а при перегреве — переламываться; при больших нагрузках алюминиевый провод нагревается и остывает, что приводит к ослаблению контактных соединений.
Маркировка, провод в разрезе
Как маркируются жилы в ВВГ кабеле? Это делается по международным стандартам: ноль — голубой или синий, заземляющий провод — желто-зеленый.
Если представить себе силовой кабель в разрезе, то он состоит из оболочки и токонесущей жилы в изоляции. Оболочка для провода ВВГ — это поливинилхлоридный шланг, не поддерживающий горения и распространения УФ-излучения. Изоляция тоже сделана из ПВХ, а сами токоведущие жилы — из меди в виде прута с круглым сечением, реже — фасонным.
Номинал сечения
Еще одну классификацию можно выделить о площади сечения силового провода. Значение площади сечения зависит количества жил и наружного диаметра кабеля. Номинальное сечение доходит до 240 кв. мм — максимум. Предлагаем в форме таблицы ознакомиться, как связаны между собой характеристики кабеля ВВГ (количество жил и площадь сечения).
| Количество жил | NOM сечение, мм2 | |
| провод на 0,66кВ | на 1кВ | |
| от 1 до 4 | 1,5 — 50 | 1,5 — 240 |
| 5 или 6 | 1,5 — 25 |
Подвиды кабеля
Уже в самой аббревиатуре ВВГ встречаются дополнительные буквы: ВВГнг, ВВГнгHF, ВВГпнг и другие. Каждый вариант имеет дополнительные характеристики и может быть использован в определенных ситуациях.
Отличие ВВГнг и ВВГнгLS легко расшифровать по их названиям:
Кабель ВВГ отличается наличием изоляции из ПВХ, которая не имеет никаких добавок. При прокладке одного кабеля горение не распространяется. Прокладывать несколько кабелей вместе не рекомендуется, исключение – если каждый провод находится в отдельном гофре.
ВВГ-пнг – это плоский силовой провод, в котором 2-3 жилы. Его оболочка из ПВХ и изоляция малогорючи. Кабель используют в стационарных электроустройствах.
ВВГнг переводится как «не распространяющий горение»
В изоляции есть специальные добавки, благодаря которым горение не распространяется по проводу даже, если рядом лежат несколько кабелей.
Важно отметить следующее: находясь в огне, кабель все же будет гореть. Если его вытащить из пламени, он тут же потухнет.
ВВГнгLS переводится как «low smoke» или «низкий уровень дыма»
Это важная характеристика. При горении ПВХ выделяет опасные токсичные вещества и сильно дымит. Если при пожаре начнет гореть большое количество кабелей сразу (например, если проложен пучок), можно задохнуться за несколько минут. По сравнению с ВВГнг провода ВВГнгLS горят плохо, почти не выделяют дым и газ.
- Отличие ВВГнг от ВВГнгLS на этом не заканчиваются. У кабеля ВВГнгLS есть подвид ВВГнгLSLTx. Этот кабель имеет низкие показатели газо- и дымовыделения, а также практически не токсичен.
- Есть и еще один вид кабеля – ВВГнгFRLS или «fire resistant, low smoke» («огнестойкий, с низким уровнем дыма»). Этот вариант отличается особой изоляцией – слюдосодержащей лентой. Благодаря ей кабель длительное время сохраняет работоспособность (до 3 часов) даже при открытом огне, при горении выделяет мало дыма, практически не ядовит. ВВГнгFRLS используют в местах, где требования пожарной безопасности весьма высоки, например, в системах пожаротушения или дымоудаления, для систем пожарной сигнализации. В жилых домах его используют редко из-за высокой цены.
Что лучше не использовать

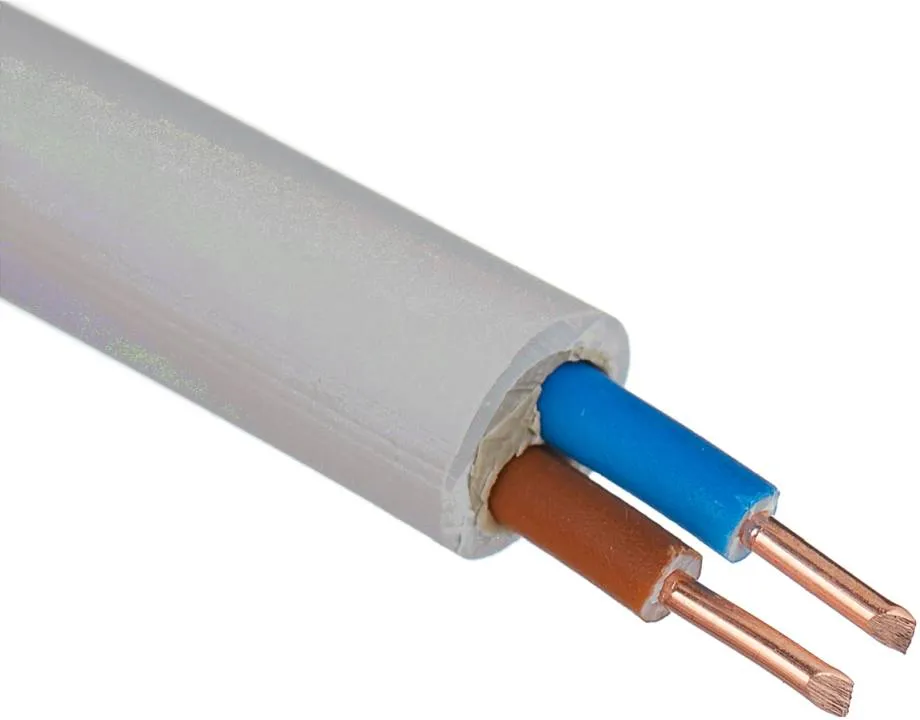

Также в продаже можно встретить кабель NYM или российские аналоги НЮМ, NUM. Это европейский вариант, который отличается от ВВГ по нескольким параметрам:
- Жилы внутри провода размещены в мелонаполненной резине. Это позволяет рвать кабель буквально руками, не используя специальные инструменты.
- Внешняя оболочка NYM более чувствительна к УФ-излучению. Кабель не рекомендуется прокладывать на солнце.
- Срок службы NYM – 40 лет.
- Этот кабель горит лучше, чем ВВГ, его нельзя класть пучками, только если каждый провод будет в отдельном гофре.
Разбираясь, в чем отличие ВВГнг от ВВГ-пнг и других вариантов, стоит помнить, что есть и другие кабели. Каждый из них имеет свои особенности. Кабель ПВС можно использовать только для нестационарного соединения, например, как шнур в удлинителе. Для стационарной проводки он не подходит. Провод ШВВП предназначен только для светильников и бра. Провод ПУНП вовсе запрещено изготавливать на территории России. Из-за низкой изоляции и сильного занижения сечения кабель вызвал огромное количество пожаров.
Подробное сравнение кабелей разных видов показано в этом видео:
Расшифровка аббревиатуры
В наши дни на прилавках магазинов электротехники можно встретить множество различных токопроводящих изделий, особенно кабели из ВВГ-линейки. Это и ВВГнг, и ВВГп, и ВВГнг а ls, да если сейчас все перечислять, непонимающий человек просто заскучает. Одни только лс-кабели займут уйму времени. Количество жил, материал, изоляция — все можно выбрать по своим предпочтениям. Главное, что следует знать при выборе, — это технические характеристики, все они указаны в маркировке, которая и является описанием кабеля.
Маркировка на кабеле ВВГ
Но для того, чтобы понять по ней, что это за кабель, нужна ее расшифровка.
Для начала рассмотрим именно кабель ВВГ:
- ВВГ — медный кабель, каждая жила в изоляции из ПВХ. Общая внешняя изоляция из того же материала.
- ВВГнг — изолирующий слой содержит элементы галогена, препятствующие возгоранию.
- ВВГнг ls — изоляция жил имеет безгалогеновый ПВХ, благодаря чему при возгорании нет дыма и газа. Предназначено подобное изделие для мест, где бывает скопление людей и есть опасность возгорания.
- ВВГнг а ls — тот же провод, не распространяет горение по категории А.
Это общая информация, но лучше всего понять, как расшифровываются обозначения по буквам.
Начнем с металла, из которого изготовлен сам провод. Тут все просто: если в начале маркировки есть буква А, значит кабель с алюминиевыми жилами. Если же этой буквы нет — медный.
Далее изоляционный материал самой жилы: П — полимер, Пв — полиэтиленовая, В — ПВХ, или поливинилхлоридная изоляция.
Материал внешней изоляции: В — ПВХ, Шв — в защитном шланге, Шп — в полиэтиленовом защитном шланге, П — в полимерной оболочке.
Кабель бывает бронированный, тогда в маркировке будет присутствовать буква Б. Если же есть Г, как в нашем примере, то брони нет и кабель «голый».
Что касается пожарной безопасности, маркировка маленькими буквами нг — не горючий, нг ls — бездымный, не горючий, нг hf — не горючий, не выделяет при пожаре коррозионных газообразных веществ. При отсутствии подобных маркировок — обычный горючий кабель.
Кроме того, в маркировке может встретиться буква п. Это будет обозначать то, что жилы кабеля не круглые, а плоские. К примеру, подобным является кабель ВВГнг п.
Вообще, самым распространенным из ВВГ-линейки является кабель ВВГнг.
Можно попробовать расшифровать несколько маркировок подобных кабелей:
Расшифровка кабеля ВВГнг а:
- кабель медный.
- ВВГ — винил, винил, голый, что означает, что брони на нем нет.
- нг, а расшифровывается как «не распространяет горение по категории А».
Ели взять провод из линейки ВВГп, а именно ВВГнг п, расшифровка его будет такой:
- ВВГ — расшифровка выше, как и нг.
- обозначение п — плоский.
ВВГ нг в разрезе
