Что делать, если сломался газовый котел и не включается горячая вода? Инструктаж по диагностике и ремонту

Котёл не греет воду для отопления

Итак, рассмотрим главные причины того, почему газовый котёл не греет воду для системы отопления и что делать при этом:

воздушная пробка. Нужно обследовать систему отопления на наличие воздуха в радиаторах. Для исключения такой проблемы нужно установить воздухоотводчик. Принцип его работы схожий с работой расширительного бака, однако он способен сохранять давление в системе. Используя воздухоотводчик нужно выпустить воздух из системы

Важно осмотреть сам клапан на наличие механического засора – там возможно присутствие накипи;
коррозия в радиаторах. Определить засор отопительных приборов можно при помощи слива воды из системы

Если вода потекла грязная, то нужно промыть систему до появления визуально чистой воды;
ошибки в подключении. Горячая вода может не поступать если диаметр труб не такой, как предусмотрено проектом или инструкцией. Нужно проверить соответствие трубопровода, правильность подключения и качество установки запорной арматуры;
недостаточное давление в сети. Следует попробовать долить воды в систему отопления, так как возможно не хватает напора для срабатывания автоматики розжига горелки;
наличие накипи в теплообменнике. Первый признак это длительный нагрев теплоносителя и нагрев батарей. Нужно избавиться от отложений и провести котловую обработку воды. Для этого нужно разобрать котёл, и демонтировать узел теплообменника.

Перед этим нужно перекрыть поступление газа и воды к прибору. Затем к теплообменнику подключаются гибкие соединители от насоса и он промывается составом со специальным очистным веществом, которые можно приобрести в свободной продаже. После чего водой промываются детали.

Важно понимать, что добавление химических реагентов в теплоноситель предупреждает и уменьшает появление отложений на деталях. Но перед использованием реагентов нужно ознакомиться с инструкцией котла, так как некоторые производители, такие как «Аристон», «Электролюкс», «Будерус», «Навьен» или «Ардерия», не предусматривают применение химических добавок в теплоноситель

В таком случае можно использовать фильтры очистки воды или дистиллированную воду.

Некоторые производители допускают использование антифриза вместо воды в системе отопления. Это вещество можно применять в следующих котлах: «Baxi», «Vaillant», «Протерм», «Беретта», «Корея стар». Однако следует понимать, что каждый производитель рекомендует использовать антифриз собственного производства;

  • засорение фильтра. При засорении сеток фильтра механическим мусором радиаторы также могут плохо прогреваться. Поэтому фильтр следует регулярно проверять и чистить, промывая водой. Если засорение происходит слишком часто, то такая деталь подлежит замене;
  • неправильная настройка. В первую очередь при слабом или отсутствующем нагреве необходимо проверить настройки блока управления. Может быть установлена недостаточная температура и газ не прогревает воду;
  • сбои в работе насосного оборудования. Если мощности насоса недостаточно для обеспечения хорошей циркуляции, то он может отключаться при перегреве. Это может происходить при включении контура ГВС;
  • неправильно подобранные отопительные приборы. Если в системе установлены радиаторы с неподходящими параметрами теплоотдачи и конструкции, то это также может привести к слабому нагреву;
  • неправильный уклон трубопроводов. Чаще всего эта проблема встречается в системах с естественной циркуляцией. Нормативная документация определяет, что уклон труб должен быть от 10 мм на каждый метр трубы. В случае несоответствия этим требованиям может быть нарушена циркуляция и, как следствие, отсутствовать нагрев в связи с низким протоком теплоносителя.

Порядок диагностики для турбированного котла

В котле, который оснащен вентилятором для удаления продуктов сгорания обеспечение безопасности работы несколько сложнее. Проверку тяги осуществляет внешнее устройство – пневмореле. В вытяжной трубе также устанавливается устройство для измерения расхода воздуха (устройство Вентури или трубка Пито), которое соединяется с пневмореле через пластиковые трубочки. То есть в этом случае принцип контроля тяги такой: если расход воздуха, создаваемый вентилятором, в вытяжном трубопроводе больше минимального значения на которое настроено пневмореле, то контакты реле замыкаются и плата дает сигнал на розжиг, если расход воздуха меньше (тяга не достаточна) – контакты размыкаются и работа котла будет остановлена.

То есть в типичной схеме дымоудаления такого котла будет:

  • впускной трубопровод

  • вентилятор

  • устройства контроля

  • выпускной трубопровод

Впускной трубопровод – это труба, по которой воздух поступает в камеру сгорания (в турбированном котле она закрыта). Если например, оголовок трубы зимой покрылся инеем – притока не будет, вентилятор при этом характерно тише работает – котел не запустится. При условии, что с выпускной трубой все в порядке и других проблем нет – если открыть камеру сгорания – то котел запустится в штатном режиме.

Работу вентилятора можно оценить визуально (лопасти видны без демонтажа). Если при включении котла вентилятор не запускается, то в большинстве случаев либо с платы не поступает сигнал (неисправна плата), либо неисправен сам вентилятор. Повреждение проводки иногда встречается, но редко. Работники сервисных служб проверяют работоспособность вентилятора напрямую подавая на него напряжение. Если вентилятор срабатывает – вероятнее всего потребуется диагностика и ремонт платы управления.

Если вентилятор включается, и воздух нормально поступает в камеру сгорания, но котел не запускается из-за ошибки дымоудаления – нужно проверить срабатывает ли пневмореле. Проверить, что реле срабатывает можно визуально (реле издает характерный щелчок) а еще лучше тестером – проверить замыкание контактов в проводке, т.к. реле может срабатывать, но по каким-либо причинам сигнал не доходит до платы управления.

Если пневмореле не срабатывает – нужно убедиться, что в подводящих трубочках отсутствуют загрязнение или конденсат, они не повреждены. Как вариант – можно самостоятельно создать разрежение в подводящей трубке и убедится, что реле срабатывает. Если не срабатывает – вероятно, что оно неисправно и подлежит замене (в большинстве случаев они не разборные и не подлежат ремонту).

В том случае, если принудительно реле срабатывает, но штатно, при запуске котла – нет, то следует осмотреть устройство Вентури (или Пито) на предмет повреждений или загрязнений. Малейшие деформации или загрязнение могут приводить к неисправности.

Так как устройство Вентури располагается в выпускном трубопроводе – то могло быть деформировано высокой температурой выхлопных газов.

Проблемы с выпускным трубопроводом могут быть те же что и с впускным, но убедиться в отсутствии блокировки можно, пожалуй, только визуально или, замерив, фактическое разряжение прибором через специально предусмотренные контрольные отверстия.

Устройство контроля расхода воздуха устанавливается внутри выпускного трубопровода. Здесь есть вероятность повреждения высокой температурой (деформация трубки) или загрязнения.

В некоторых современных котлах могут быть установлены вентиляторы с регулируемой частотой вращения, которая задается в настройках в зависимости от типа применяемого дымохода и его длины (например, в некоторых моделях Buderus и Ariston). Поэтому не лишним будет изучить инструкцию по эксплуатации оборудования, так как на практике были случаи, когда неправильная настройка платы была источником проблемы.

Данная статья описывает наиболее частые и очевидные причины неисправностей газовых котлов, связанных с удалением продуктов сгорания. Разные котлы могут быть оборудованы разными схемами контроля – мы рассмотрели самые популярные.

Также обращаем внимание, что отключать устройства контроля недопустимо – все они предусмотрены для безопасной эксплуатации оборудования. Если есть проблема – ее нужно устранить!

Диагностика вентилятора котла

Перед проведением диагностики, в обязательном порядке, следует обесточить ремонтируемое устройство и демонтировать лицевую крышку для детального осмотра вентилятора. При возникновении на турбированном котле одного из выше перечисленных признаков неисправности, можно поступить следующим образом:

  • Проверить значение напряжения сети. Подсоедините вольтметр к розетке питания. Если его показания будут менее 195 вольт, значит, прессостат отключает вентилятор по причине снижения его производительности. Так как электрические компоненты питаются от нестабильного напряжения, желательно котел подключать к электрической сети через стабилизатор напряжения.
  • Исследовать катушку индуктивности на обрыв. Исправная обмотка статора имеет сопротивление 50 – 80 Ом.

Проверка катушки двигателя дымососа газового котла.

Определить подачу напряжения с платы управления. На обесточенном оборудовании отсоедините клеммы питания от дымососа, подключите к ним вольтметр на 250 Вольт и запустите котел. После включения циркуляционного насоса электрическое питание с платы управления поступит на вентилятор, а в данном случае на измерительный прибор, который должен зафиксировать около 220 Вольт. Отсутствие показаний указывает на неисправность модуля платы управления вентилятором. Возможно, повреждено реле. В таких ситуациях управляющий модуль восстанавливается, либо заменяется аналогичным.

Проверка напряжения питания вентилятора турбированного котла.

Осмотреть состояние подшипников

Включите режим отопление или горячее водоснабжение и при вращении турбины осторожно, с помощью длинного тонкого предмета (ручки, стержня, отвертки и т. д.), пошатайте вал в подшипниковом узле для выявления люфта

Если такой способ вам не подходит, тогда отсоедините двигатель от камеры дымоудаления и окажите воздействие (по вращайте, пошатайте и т. д.) на крыльчатку. Подшипники следует заменить при сильном износе посадочных мест или разрушении обоймы. Без особых затруднений взаимозаменяются подшипники качения. Ну, а втулки не продаются, их нужно изготовить самому, заказать у токаря или, подобрав специальную обойму под внутренний диаметр буксы установить подшипник качения.

Проверка состояния подшипников двигателя вентилятора котла.

На валу мотора насажены лопасти для перемешивания приточного воздуха. При замене подшипника, расположенного возле крыльчатки, лопасти с вала демонтируются, но обратно установить их практически невозможно. На практике, система дымоудаления стабильно работает и без них.

Лопасть вентилятора.

  • Очистить крыльчатку от наростов. Из-за работы в агрессивной среде лопасти турбины зарастают продуктами сгорания. Поэтому их необходимо периодически очищать, а в случаях повышенного шума производить балансировку. Турбина легко освобождается от налета зубной щеткой под струей воды. Для осуществления динамической балансировки подшипники должны быть исправны и смазаны, турбина очищена от грязи. Пальцами задать вращение ротора. После остановки турбины на верхней лопасти поставить отметку. Опять, несколько раз, крутануть ротор. Если каждую остановку метка находится в разных местах и колесо вращается легко, значит балансировать не нужно. Когда положение не меняется, на верхнюю лопасть закрепляют груза и обратно проверяют центр тяжести. Если вес утяжелителя недостаточный, тогда прикрепляют еще один груз. Балансировка выполняется до тех пор, пока метка, после каждого вращения, будет размещаться в разных местах.
  • Проверить исправность прессостата. Так как датчик дыма контролирует работу вентилятора, возможно, дымосос останавливается по причине его неисправности. Для определения состояния прессостата, его провода, подключенные к зажимам 1 и 3, при работающем вентиляторе соединяются перемычкой. Запуск котла говорит о неисправности датчика дыма или трубки с конденсатосборником.

Проверка исправности прессостата газового котла.

Нарушение герметичности трубки с конденсатосборником создает воздушную помеху и мембрана прессостата не притягивается к микропереключателю. Для проверки целостности трубки, можно погрузить ее в емкость с водой и зажав боковые патрубки вдуть воздух через верхний патрубок. Через негерметичные места будет выходить воздух. При наличии подобного рода дефекта трубку нужно заменить. В экстренных ситуациях, повреждения можно заделать силиконом, изолентой или термоклеем.

Основные причины почему двухконтурный котёл плохо греет воду

Параллельное подключение двух приборов или перетоки в сантехническом кране

В этом случае выходящая из котла горячая вода до крана доходит уже почти холодная. Виной этому служат так называемые подмесы. Люди иногда используют вместе с котлом электрический бойлер, после отключения которого просто забывают перекрыть подачу воды. Что в итоге происходит? Часть поступающей в кран воды греется в котле, а вторая проходит через остывший бойлер. Дальше происходит смешение обеих частей с закономерным уменьшением температуры. Из-за перетоков нередки случаи смешивания холодной и горячей воды во флажковых однорычажных смесителях. Это не поломка, а легкое нарушение в работе системы, которое легко устранить. Если пользователь установил максимальную температуру, а вода из котла выходит чуть теплая, тут причина неисправности уже сам котел или система его питания.

Образование накипи в трёхходовом клапане котла или во вторичном теплообменнике

трехходовой клапан из латуни

В воде содержится много различных примесей, которые при нагревании откладываются на греющихся поверхностях. Примерно то же самое происходит в вашем чайнике, только в гораздо меньших объемах. Теплопроводность подобных солевых отложений в разы ниже теплопроводности металла теплообменника. Постепенно слой накипи увеличивается настолько, что начинает отслаиваться хлопьями, которые потоком теплоносителя заносятся либо в трёхходовый клапан, либо во вторичный теплообменник. Попадая в клапан, накипь мешает его нормальному переключению. Часть теплоносителя из-за этого сбрасывается в систему отопления. Как результат — уменьшение количества теплоносителя для подогрева воды во вторичном теплообменнике и газовый двухконтурный котел не греет горячую воду. А что если накипь попадает в сам вторичный теплообменник? Тогда происходит нарушение нормальной циркуляции теплоносителя по малому контуру котла. В свою очередь это приводит к уменьшению количества тепла, необходимого для нагревания. Стоит задуматься об установке специальных магнитных или электромагнитных фильтров, помогающих бороться с образованием накипи.

Засорение вторичного теплообменника из-за плохого качества сантехнической воды

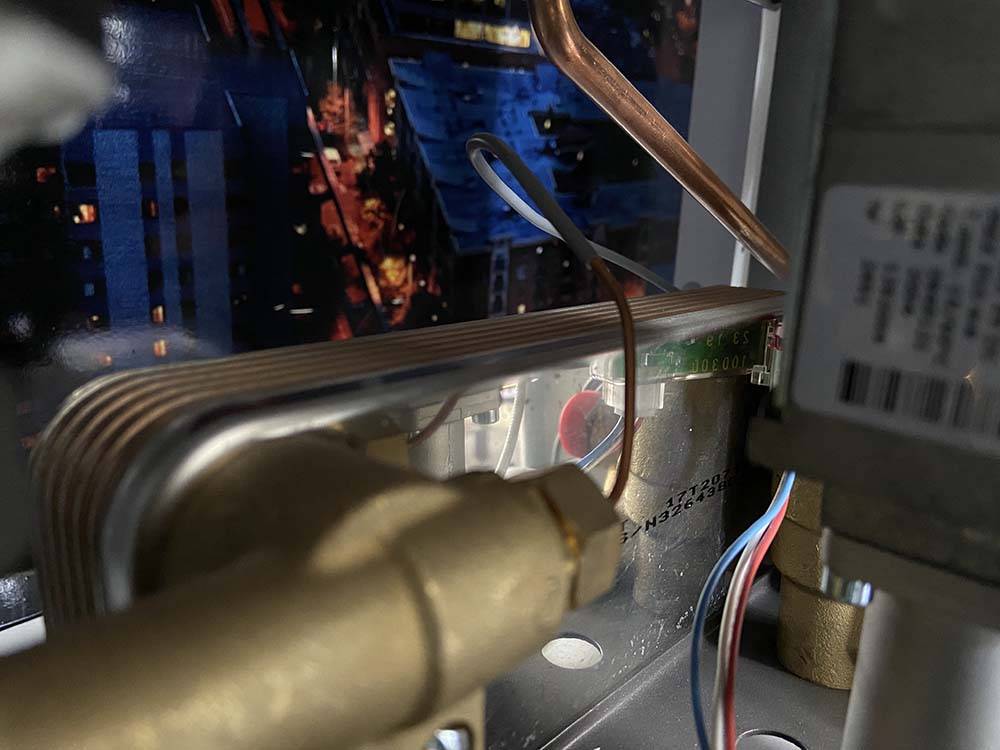

Вторичный пластинчатый теплообменник котла

Плохая сантехническая вода способствует накоплению отложений в теплообменнике. Теплопередача со временем ухудшается, и котёл перестает нормально нагревать воду. Иногда эту проблему можно решать промывкой, но в некоторых случаях потребуется замена вторичного теплообменника. Если вышел из строя битермический теплообменник, то придется его менять. Учтите, что это деталь не из дешёвых.

Заужение проходного сечения газопровода или топливное голодание котла

Если газовый трубопровод сильно засорился, или его проходное сечение заужено, это приведет к газовому голоданию котла. Говоря простыми словами, котлу не будет хватать газа, чтобы выйти на свою максимальную мощность и поэтому он не греет воду в достаточном количестве.

Выход газового клапана из строя либо его неправильная настройка пользователем

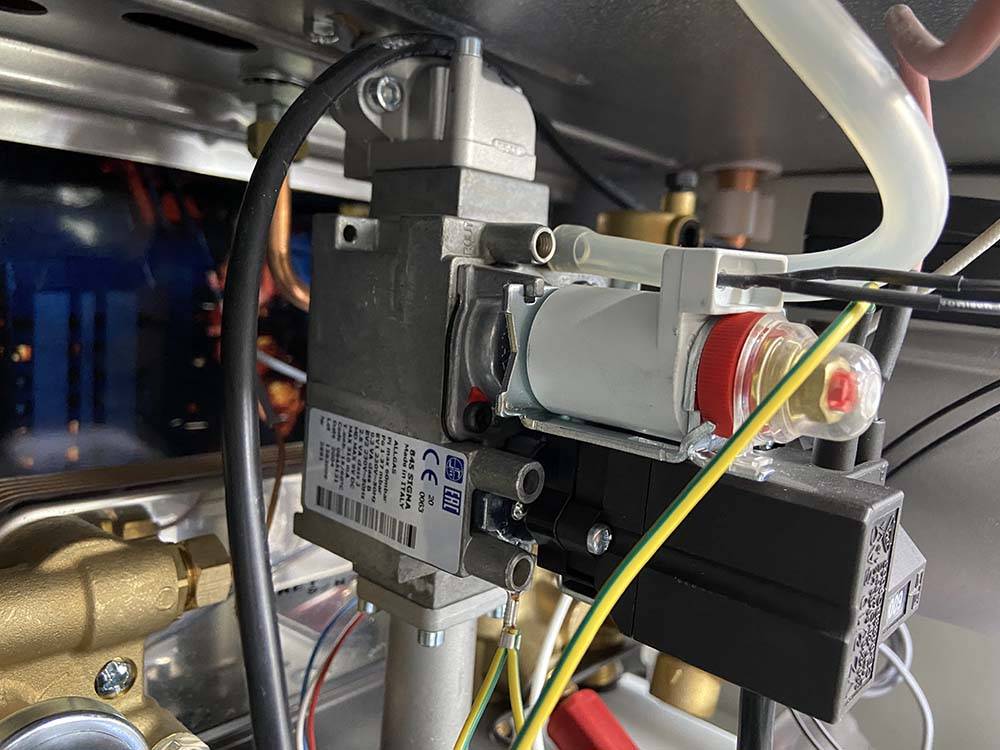

Газовый клапан котла

Клапаны некоторых котлов перестают работать при попадании грязи или пыли, содержащихся в газе. В результате клапан начинает заклинивать, и он перестаёт открываться на полную мощность. Процесс нагревания воды закономерно нарушается. В редких случаях настройки клапана сбиты настолько, что сам котел не может работать как положено. Понадобится настройка автоматики котла, либо её полная замена.

Недостаточное давление в нагревателе

Клапан подачи води может перестать открываться из-за малого объема жидкости в системе, не создающей нужного давления. Проверьте работу всех фитингов и вентилей, а также напор вытекающей из смесителя воды. При отсутствии протечек и слабом напоре поможет пополнение воды в расширительном баке.

Седьмая причина — воздушные пробки в насосе, приводящие к неисправностям. В этих случаях насос разбирают и проверяют, что послужило причиной засора.

Ещё одной причиной отсутствия горячей воды в двухконтурном котле может быть неисправность датчика протока воды, они часто стопорятся из-за попадания посторонних частиц. Датчик нужно разобрать, тщательно почистить и промыть его турбину.

Установив причину плохого нагрева воды, приступайте к её устранению. Производители нередко делают механические узлы приборов доступными для обслуживания, что облегчает процедуру ремонта.

Чтобы ваш газовый котёл прослужил как можно дольше, всегда следуйте правилам эксплуатации. Внимательно изучите инструкцию. Регулярно проводите профилактическое обследование. Помните, что ремонт выйдет вам дороже, чем плановая замена деталей или ручное очищение от накипи.

Источник

Устранение неисправностей

Обнаружив проблемный узел, нужно приступать к восстановлению работоспособности бойлера. Порядок действий зависит от конкретной причины, мешающей нормальной работу устройства. Рассмотрим наиболее распространенные ситуации.

Засорение накипью

Засорение водонагревателя накипью

Накипь – это отложения нерастворимых карбонатных солей на стенках приборов для нагревания воды. Она встречается в чайниках, стиральных машинах, водонагревателях.

Количество накипи зависит от жесткости воды. В регионах с жесткой водой даже за год эксплуатации бойлера количества солей, осевших на стенках, может оказаться достаточно для того, чтобы полностью перекрыть просвет трубок нагревательного элемента или существенно его сузить.

Если накипь стала причиной выхода водонагревательного прибора из строя, нужно проводить ремонт в следующем порядке:

  • Открыть и снять защитную крышку с водонагревателя.
  • Открутить гайки, удерживающие на месте ТЭН и вынуть его.

Демонтаж ТЭНа

Отмыть от карбонатных отложений стенки котла и спираль ТЭНа. Растворить твердую корку поможет органическая кислота – лимона или щавелевая. Можно использовать и промышленные средства – антинакипины. Замочите деталь в кислотном растворе, чтобы освободить ее от скопившихся отложений.

Очистка ТЭНа от накипи

  • С помощью тестера убедитесь, что спираль ТЭНа не перегорела из-за нарушения отведения тепла накипью.
  • Если спираль цела – соберите устройство в порядке, обратном порядку демонтажа.

Если ТЭН вышел из строя, придется искать новый или покупать новый бойлер – необходимо выбрать наиболее экономичное решение. Если ремонт потребует крупных финансовых затрат, выгоднее сразу приобрести новую технику.

Выход из строя редуктора давления

Перепады давления поступающей воды в системе могут составлять от 2,5 до 7 атм. Для компенсации скачков на входе в котел устанавливается особый узел – редуктор. Его задача – обеспечить равное давление на выходе из бойлера и из крана. Если оно упало из-за выхода из строя редуктора – необходимо отрегулировать его работу или заменить сломанную деталь.

Низкое давление в магистральном водопроводе также приводит к падению напора на выходе из водонагревательного котла или в проточном водонагревателе. Отверните шланг и проверьте уровень напора: если из магистрального водопровода вода поступает тоненькой струйкой или не идет вообще – стоит переждать, так как проблема может возникнуть из-за ремонтных работ. Если в течение нескольких часов напор не восстановился, стоит обратиться в Водоканал.

Поломка термостата

Если выходящая из бойлера вода нагревается недостаточно или не нагревается вовсе, причиной может быть выход из строя термостата – именно он отвечает за поддержание постоянно высокой температуры. Чтобы провести диагностику, отключите питание бойлера и выньте термостат из корпуса.

Дальше нужно выполнить следующие действия:

  • Нажать кнопку термореле.
  • Нагреть медный кончик термостата. Если узел исправен, кнопка должна отключиться.
  • Прозвонить электрические цепи термостата с помощью тестера.

Обычно неисправность термостата вызвана срабатыванием защиты от перегрева. В результате проведенных операций прибор должен заработать, и неполадки исчезнут после его установки на место. Если же тестер показывает обрыв цепи – придется заменить перегоревший термостат.

Засорение смесителя

Если из котла вода выходит с достаточным напором, а из крана бежит медленно, причина кроется в засорении смесителя накипью или ржавчиной. Понадобится отключить воду, разобрать смесители и тщательно прочистить фильтрующую сеточку. Также нужно осмотреть все уплотнительные резинки и убедиться в том, что кранбуксы работают нормально.

«Завоздушенный» радиатор

Наличие в системе крупного пузыря воздуха является препятствием нормальной циркуляции теплоносителя по системе труб, приборов отопления. Симптомом является охлаждение целиком радиатора либо дальней верхней части его при горячем стояке.

Осложняет ситуацию возможность одновременного существования препон подобного рода. В системах централизованного отопления для предупреждения подобных ситуаций устанавливают автоматические системы воздухоотвода.

В частных домах и автономных системах отопления той же цели служит «кран Маевского». «Развоздушивание» автономной системы при его наличии может, как правило, быть проведено собственными силами. Взяв небольшую емкость, либо тряпочку, следует, повернув кран, спустить воздух до появления первых капель, закрыть поворотом в прежнее положение.

При отсутствии этой полезной части системы всё выглядит несколько сложнее. В частном доме, можно поискать на чердаке кран воздухоотвода. Нет и этого крана? Дав системе охладиться до температур 15-21 градус Цельсия, следует вновь запустить обогрев на полную мощность. Повышенное давление имеет все шансы выдавить воздушную пробку в расширительный бак, и всё вновь будет работать и согревать.

В многоквартирных домах в подобной ситуации неизбежен вызов специалиста – сантехника обслуживающей компании (аварийной службы), который проведет требуемые работы. В особенности, если вы являетесь жильцом нижних этажей дома, так как проблема локализуется на верхних уровнях.

Вот такие вот наиболее частые причины того, почему не греет батарея отопления. Проверьте у себя каждую. Если получится, то замечательно. Если нет, то следует вызвать специалиста, который наверняка заметит то, что не удалось заметить вам.

Причины, по которым котел не включается

Наиболее распространенные причины, почему газовый котел не включается:

  • не функционирует трансформатор розжига;
  • отключена подача газа, либо перекрыт основной вентиль;
  • предельные показатели давления;
  • засорены горелки.

Если загорается не с первого раза

Различают котлы устанавливаемые на стену и на пол. Вне зависимости от типа оборудования, причиной поломки могут стать как внешние, так и внутренние факторы. Внешними считаются:

  • пониженное давление в центральном трубопроводе;
  • поломка дымохода;
  • меняется интенсивность напора;
  • ветер в котельне, или холод.

Внутренние причины: выход из строя электроники (провода, измерители), насоса и нарушение функций теплообменников.

Другой причиной угасания оборудования считаются дефекты вентиляции в помещении. Подобные неисправности присущи атмосферным котлам. Кислород при горении поступает из котельни.

Другие неисправности

Двухконтурные Жуковские модели, «Вайлант» выключаются при отсутствии высокого давления. Это происходит при нестабильности во время топливной подачи. Защитный механизм подключается вследствие неверной регулировки пальника. Тогда, прекращается работа котла. Настраивается топливная подача.

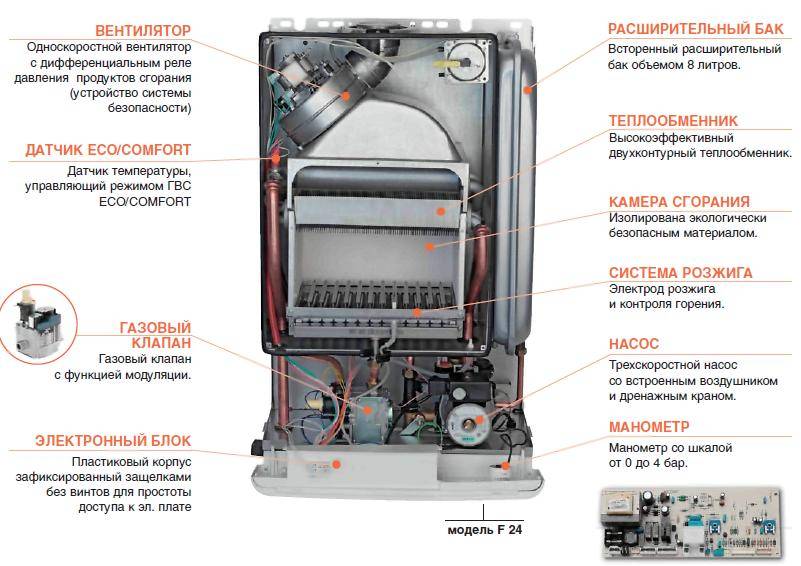

Чтобы разобраться в других неисправностях, важно знать, как устроена схема устройства, требующего починки. Каждый производитель имеет собственные характеристики

Однако, у большинства моделей часто ломаются насосы, измерители и основные узлы. В случае с насосом, не функционирует горелка, а это в свою очередь становится причиной отсутствия горячей воды и обогрева помещений. Если гудит насос, возможно заклинило крыльчатку. Признаком является гудение насоса.

Громкие звуки работы котла свидетельствуют о наличие накипи. В результате происходит перегрев теплообменника.

Забитые форсунки становятся причиной свиста, при включении отопительного агрегата. Избавиться от свиста получится только если освободить накопившийся воздух.

Попадание влаги или образование конденсата являются внешними факторами. Вода образуется при неправильном уклоне коаксиального комплекта, а конденсат образуется в импульсной трубке (содержит в составе слабый кислотный раствор). Может повредиться металлический корпус и поломки внутри основной платы. Разводы появляются при попадании влаги. Защитный корпус платы не всегда может защитить от попадания влаги. Если задеты провода, то вероятнее всего ситуация неисправна.

Когда антифриз или вода в ГВС слишком холодные

То, почему газовый котел не греет воду, является результатом:

  1. Наличия проблем с газовым клапаном. На нем часто сбиваются настройки. Эта неисправность ликвидируется путем их оптимизации.
  2. Появления накипи. Устранить ее можно, сделав промывку теплообменника. Для этого надо заливать в него специальные растворы (указываются в технической дополненной разными требованиями и правилами обслуживания документации).
  3. Выход из строя датчиков температуры. Их нужно заменять.

Что касается причины, почему отопительный газовый котел не греет воду для ГВС, то ею является выход из строя трехходового клапана. Такая проблема характерна только для двухконтурных котлов (они несложны в обслуживании). Задача этого клапана – подавать антифриз либо в отопительную систему, либо в дополнительный теплообменник. Когда он ломается, теплоноситель начинает течь по обоим каналам.

Проверка правильности работы этого клапана такова:

  1. Отключается настенный или напольный котел.
  2. Ожидается, пока остынет антифриз.
  3. Зажигается котел, открывается кран горячей воды.
  4. Проверяется, становится ли нагретой труба, которая подключена к отопительной сети. Если да, то антифриз течет по обоим каналам. Это означает, что клапан необходимо заменить.

Бывает так, что антифриз остывает очень резко. Это, скорее всего, является проблемой не котла с правильным тактованием, а системы отопления дома. Вода резко остывает из-за загрязнения фильтров, повреждения труб и радиаторов. Последние два элемента могут также течь из-за того, что образовался свищ.

Редкой является такая проблема, как рост давления внутри отопительного контура. Причины роста, из-за которого может образоваться свищ на трубах, являются такими:

  1. Сломался ранее сроков кран подпитки. Его нужно заменить.
  2. Появился свищ во вторичном теплообменнике и потек теплоноситель.

По какой причине гаснет горелка

При засорении дымохода продукты горения не выводятся и пропадает тяга

Горелка – это деталь из металла в форме трубы с различными соплами, через которую поступает газ, сгораемый на воздухе, нагнетаемом в специальной камере. При включении и в процессе работы возникает смесь из угарного и углекислого газа, а также сажи с парами воды. Эти продукты сгорания выводятся наружу. Равномерное распределение газа достигается за счет системы сопел, нагнетание воздуха идет при помощи естественной тяги.

Подача топлива перекрывается за счет автоматики прибора в таких случаях:

  • в дымоходе уменьшается или полностью пропадает тяга;
  • давление газа в подающей магистрали падает ниже нормы;
  • гаснет пламя самой горелки из-за невозможности вывода продуктов горения.

Автоматическое отключение иногда происходит из-за внешних причин или из-за поломки генератора. С такими проблемами реже сталкиваются владельцы энергонезависимых приборов простой конструкции. Современные котлы настенного типа с закрытой камерой сгорания нередко сами отключают подачу горючего в ряде ситуаций. Это происходит, когда срабатывает датчик протока из-за остановки движения теплового носителя в отопительной системе, уменьшается или прекращается полностью подача воздуха.

Скачки напряжения и отключение электроэнергии в домашней сети тоже способны стать причиной проблем с котлом

Если агрегат стал хуже осуществлять подогрев или не работает в одном из режимов, на такие сигналы нужно обращать внимание

Чтобы котел не отключился во время работы или в неподходящий момент, прибор необходимо чаще осматривать на предмет неисправностей. Эту работу лучше доверять специалисту, который сможет выявить даже сложные проблемы на раннем этапе.

Котел не включается – нет никакой индикации

Практически все современные газовые котлы оснащены платой управления и информационной панелью с жидкокристаллическим дисплеем или светодиодными индикаторами. Если индикация отсутствует в первую очередь необходимо убедится, что на котел подается питание. Обычно электроподключение котла осуществляется через отдельный “автомат” – проверьте, включен он или нет.

Самый верный способ убедиться, что питание на котел подается – проверить мультиметром в режиме вольтметра наличие 220V в месте подключения к плате котла. Если напряжение отсутствует – необходимо локализовать и устранить проблему. В реальной жизни бывает так, что кто-то из домочадцев просто выдернул вилку из розетки.

Защитные предохранители

Также стоит обратить внимание на расположение предохранителей. В некоторых котлах, в зависимости от модели (например, Ariston, Buderus, Vaillant) предохранители располагаются на самой плате, а в некоторых до подключения к плате

Если до котла никаких проблем с подключением электричества нет – следует проверить целостность предохранителей (тем же мультитестером в режиме “прозвонки”).

Если предохранители целы и 220 вольт в контрольных точках есть , но вероятно, что котел не включается из-за неисправности управляющей электроники.

Если в ходе проверки выяснилось, что предохранители перегорели, значит, проблема с электропитанием как минимум была. В этом случае, правильным было бы сначала провести исследования исполнительных механизмов (вентилятора, насоса, клапана приоритета) и проводки котла на предмет наличия короткого замыкания. Тем не менее, на практике даже представители специализированных организаций просто заменяют предохранители на исправные и проверяют котел в работе. Если предохранители снова перегорают, то последовательно выключают высоковольтные части котла для выявления проблемного места (это не рекомендация к действию! Такой подход не совсем правильный).

Несколько запасных предохранителей обычно поставляется вместе с котлом.

Если предохранители перегорают из-за повреждения какого-то из исполнительных механизмов, его необходимо заменить (или устранить причину замыкания). В случае, когда доказано, что механизмы (и проводка) точно исправны – остается сама плата управления. Перегоревшие предохранители свидетельствуют о том, что был факт недопустимой нагрузке на электронику (гроза, импульсный скачок напряжения в сети), поэтому причиной неисправности также может быть короткое замыкание на самой плате.

Попадание воды (влаги) на плату

Попадание воды это одна из наиболее неприятных ситуаций. Хоть плата находится в защитном корпусе, то из-за протечки или образования конденсата вода может попасть внутрь. Часто она попадает в коробку по проводам. Попадание воды практически всегда вызывает повреждение платы, в большинстве случаев неисправимое. На плате от воды будут видны характерные разводы и окисления.

Варистор и блок питания

Часто при повреждении платы котла на ней визуально можно обнаружить обгоревшие или обугленные элементы. Варистор – это защитный элемент платы, который устанавливается на входе схемы. В большинстве случаев это деталь круглой формы синего цвета (но не обязательно). При превышении номинальной нагрузки варистор разрушается и размыкает цепь. В некоторых случаях, если варистор помог предотвратить повреждение электроники, его достаточно выкусить, чтобы устранить разрыв в схеме

Важно! Хотя схема платы будет работать и без варистора, то следует помнить, что варистор является защитным устройством и правильным решением будет его заменить. Блок питания это микросхема, которая также повреждается в первую очередь при импульсных скачках напряжения или во время грозы

Если на ней видны трещины или повреждения, вероятно потребуется диагностика и ремонт платы котла.

Плата дисплея

У некоторых моделей котлов (Vaillant, Ariston, Navien) блок управления состоит из основной платы и информационной платы (платы дисплея). Котел также может не включаться при поломке платы дисплея. Плата дисплея в отличие от основной стоит дешевле, но чаще всего не ремонтируется. В этом случае выявить неисправность можно лишь заменой заведомо исправной детали.

Если газовый котел работает, индикация на дисплее есть, но он не выполняет запуски или выдает ошибки, требуется дальнейшая диагностика.
