Ящик для электрических автоматов: виды боксов и их особенности + нюансы выбора и наполнения ящика

Выбор оборудования для КЩ

Подбирая электроаппараты и кабель, необходимо руководствоваться двумя критериями:

1. Технические параметры.
2. Надежность производителя.

Если для определения технических параметров достаточно провести несколько несложных расчетов, то в выборе производителя не все так однозначно. На рынке появилось много недорогой контрафактной продукции. Помимо этого часто встречаются откровенные подделки известных брендов. Поэтому рекомендуем проверять наличие у электроаппаратов соответствующих сертификаты. Особенно это касается приборов учета. Любая компания-поставщик электроэнергии откажется подключать несертифицированный счетчик, а также прибор не прошедший поверку.

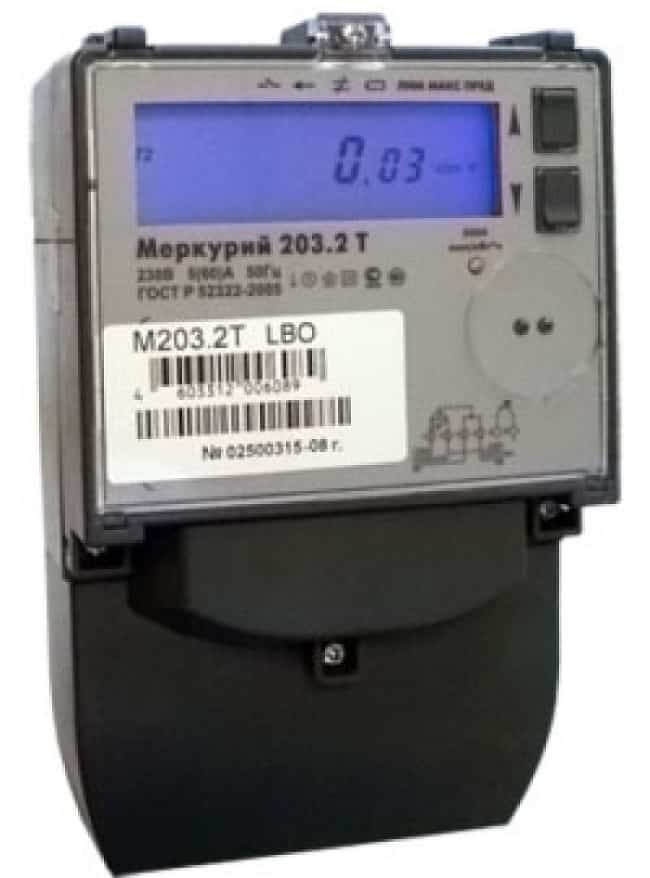

Многотарифный счетчик Меркурий 203.2Т

Элементы щитка

В магазине можно купить бокс сразу со стандартной комплектацией, но часто элементы надо подбирать самостоятельно, согласно разработанной схеме. Типы элементов и их назначение следующие:

1. DIN-рейки для размещения аппаратуры представляют собой пластины из металла, которые крепятся на электрический щиток.
2. Автомат ввода – автоматический выключатель подачи к объекту электричества в случае перегрузки цепи или при коротком замыкании (КЗ).

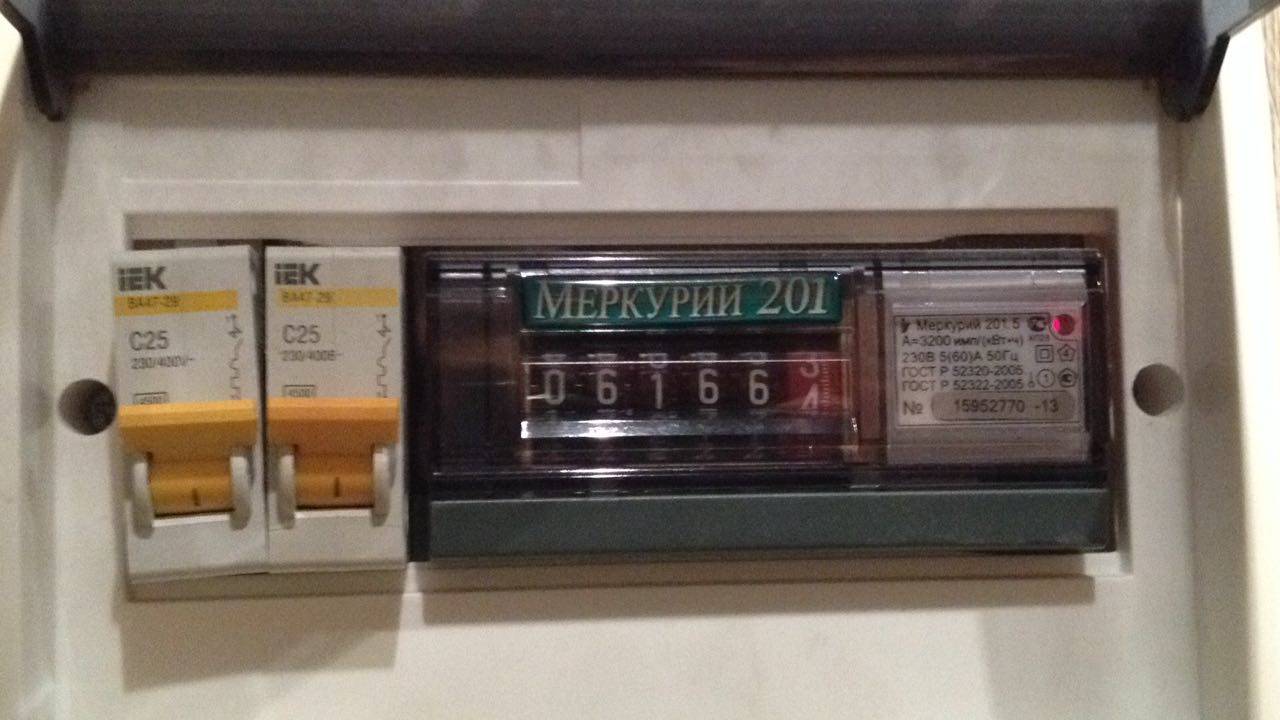

3. Прибор учета потребления электроэнергии, устанавливаемый в отдельный бокс или вместе с остальной аппаратурой. Тип счетчика может быть индукционным или электронным. Схемы подключения тех и других одинаковые.
4. Автоматические выключатели, защищающие электропроводку (подбираются по величинам и характерам нагрузок). Их выбирают с ориентацией на наибольший ток, допустимый для определенного сечения провода при включенной нагрузке. Сами устройства могут быть защищены от разрушения встроенными предохранителями. Автомат может срабатывать мгновенно при КЗ или через 15-60 мин, если ток нагрузки незначительно превысит номинальный.
5. Распределительные шины для нуля и заземления (могут быть открытого и закрытого исполнения).
6. УЗО – устройства защиты человека от поражения током. Кроме того, они не допускают возгорания при возникновении тока утечки в проводе. Вместо них возможно применение дифференциальных автоматов, выполняющих дополнительно функцию автоматического выключателя. В таком случае вместо двух аппаратов в щиток устанавливается один. Это позволяет экономить место. Номинал прибора выбирается тот же самый или на шаг выше, чем у стоящего перед ним автомата.
7. Иногда в щитки устанавливается реле напряжения. Это делать не обязательно, но при наличии в доме дорогостоящей электроники оно полезно. В случае отклонения напряжения от установленных значений цепь разрывается. Кроме того, прибор показывает, как изменяется напряжение в цепи во времени.
8. Электропроводка – средство для создания соединений.

Электропроводка в квартире разделяется на группы и для каждой из них подсчитывается нагрузка, после чего рассчитываются необходимые сечения жил, и подбирается соответствующий автомат. Раскладка делается приблизительно таким образом:

• группы освещения и розеток в прихожей и ванной (6 А, дифавтомат);
• группы освещения спальни и зала (6 А, автоматический выключатель);
• освещение с розетками на кухне (16 А, дифавтомат);
• группы розеток в зале и спальне (16 А, дифавтомат);
• отдельное подключение к электроплите, стиральной машине, кондиционеру (в зависимости от мощности потребителей применяется автоматический выключатель).

Для группы розеток на охранную систему и домашний роутер устанавливается автомат на 6 А (можно добавить источник бесперебойного питания).

В итоге общая мощность при одновременном включении всех нагрузок составит около 7 кВт. Для внутренней сети здесь следует установить двухполюсный вводной автомат на 32 А.

Монтаж и прокладка проводов производится со следующей цветной маркировкой:

• L – провод фазы белого, красного или коричневого цвета;
• N – нулевой синий провод;
• PE – заземление желто-зеленого цвета.

Два принципиально разных вида розеток

Одной из самых важных конструктивных особенностей является модульность — модульность либо есть, либо ее нет. По простому, модульность — это возможность поместить несколько электроточек в одну общую рамку, корпус

Совсем не важно, какая электроточка будет стоять рядом с соседней. Это может быть розетка и выключатель, две розетки и два выключателя, выключатель и терморегулятор теплого пола

Конфигурация установочных мест может быть различна, главное, чтобы они все были модульными и одного производителя, часто даже одной коллекции. Именно поэтому рекомендуется покупать все электроустановочные изделия за раз.

Типичные представители модульных розеток, все три розетки находятся в общей рамке. В любом из трех посадочных мест с легкостью может расположиться одно, двух или трех-клавишный выключатель.

Розетки и выключатели, не обладающие модульностью, конечно могут устанавливаться рядом по несколько штук, но внешне они не будут вписываться в эстетический вид. Более того, если в стене установлено несколько подрозетников подряд по современным стандартам — не модульные розетки попросту не влезут. Каждая розетка будет закрывать своим корпусом часть пространства соседней.

Однако простые розетки дешевле стоят и при одиночной установке вполне прекрасно себя чувствуют. Другое дело эстетичный внешний вид — качественную, дорогую электрику делают, как правило, модульной. Иногда, простые розетки незаменимы, например когда нужно поставить двойную розетку в один подрозетник — такие модели простых розеток достаточно распространены.

Двойные розетки в одном подрозетнике достаточно часто встречаются среди немодульных установочных изделий. Они достаточно практичные, однако такие розетки не объединить общей рамкой с другими установочными изделиями, например с выключателем.

Отличить простую розетку/выключатель от модульной довольно просто — у простой середина и края крышки являются одним целым, в то время как у модульных четко различима середина и рамка, часто есть третья, средняя рамка.

Для модульных электроточек важны ровно установленные ряды подрозетников, ряды могут быть как горизонтальные, так и вертикальные. Так же имеет значение расстояние между подрозетниками — обычно они имеют возможность стыковки друг с другом, расстояние заданно производителем.

Зачем нужны боксы для автоматов

Автоматические выключатели содержат множество медных электрических контактов и подвижных механических частей. Эти элементы конструкции исправно работают, пока находятся в частоте. Если в защитный прибор попадает влага или грязь, то начинаются проблемы. Медные проводники покрываются окисью, греются и обгорают. Механика автомата заклинивает и приходит в негодность. Это основная причина, из-за которой электрические автоматы необходимо монтировать в защитные боксы. В итоге выделяются следующие назначения боксов:

• защита автоматов от пыли, влаги;
• снижение риска распространения огня при возгорании выключателей;
• возможность закрыть защитные приборы на ключ (например, от детей в школе);
• эстетичный внешний вид щитового оборудования и удобство эксплуатации.

Защитный бокс для электрических автоматов

Обзор популярных моделей

Выпуском щитов обычно занимаются те же производители, что разрабатывают электрические счетчики и автоматические выключатели. Поэтому если вы покупаете оборудование ABB, то и бокс лучше приобрести у этого производителя.

Ниже приведен обзор и сравнение некоторых моделей ящиков под автоматы и счетчики.

Производитель и модель	Цена	Краткое описание
IEK MKP12-N-08-40-20	400 Р	Пластиковый бокс на 1 ряд из 8 автоматов. Дверца полупрозрачная. Максимальное напряжение 400 В. Класс защиты от пыли и влаги IP 41.
IEK MKP42-N-04-30-12	110 Р	Компактный пластиковый навесной щит на 4 модуля. Монтируется на стену. Рассчитан на напряжение 400 В и ток до 63 А. Степень защиты IP 30.
ABB 1SLM004101A2202	1800 Р	Дорогой европейский производитель. Бокс пластиковый, встраиваемый в стену. Рассчитан на 8 автоматов. Дверца полупрозрачная. Класс защиты IP 41.
Schneider Electric Easy9	1700 Р	Полиэстеровый навесной бокс на 12 модулей. Корпус белый. Крышка прозрачная. Класс защиты от пыли и влаги IP 40.

Электрические боксы позволяют предотвратить попадание пыли в автоматы, УЗО и счетчики. Эксплуатация подобных устройств без защитного ящика считается недопустимой. Наличие бокса проверяется контролирующими электросети организациями.

При выборе ящика под электрощит необходимо уделить внимание материалу. Для сухого отапливаемого помещения подходят пластиковые боксы

В уличных условиях, подъездах и местах, где возможны механические повреждения, желательно использовать металлические модели.

Источник

Выбор места для щитка

Главное, что стоит учесть при выборе ящика для автоматов, это его доступность. Защитные устройства, расположенные внутри, должны быть легкодоступны для жильцов квартиры и ремонтного персонала. Поэтому встраиваемые в стену ящики нельзя заделывать штукатуркой или гипсокартоном.

Место для установки зависит и от характеристик среды. Если подразумевается, что бокс будет находиться на улице, то желательно использовать пластиковые модели. Они, в отличие от железных, не ржавеют от сырости или дождя. С другой стороны, если ящику с автоматами предстоит служить в подъезде или на оживленной улице, то лучше использовать металл. Железный бокс с большей вероятностью переживет случайные и не очень толчки и удары от других жителей подъезда или вандалов.

Щит распределительный подъездный

Как выбрать автомат?

Перед тем, как начинать монтаж защитных автоматических выключателей, нужно выбрать их, а также разобраться в тонкостях подсоединения. Люди, которые хотят узнать, как подключить автоматический выключатель, задаются различными вопросами. Например, до или после счетчика подключаются автоматы в распределительном щите? Должен ли ставиться автомат ввода? Эти и другие нюансы подключения интересуют пользователей.

Основные параметры автоматических выключателей

К характеристикам защитных автоматов относятся:

• Номинальная величина тока (в Амперах).
• Рабочее напряжение электросети (в Вольтах).
• Максимальный ток короткого замыкания.
• Предельная коммутационная способность.
• Число полюсов.

Предельная коммутационная способность характеризуется максимально допустимой величиной, при которой выключатель способен работать. ПКС бытовых устройств может составлять 4,5, 6 или 10 кА.

Причиной возникновения перегрузки становится подключение к электросети устройств с чрезмерно высокой суммарной мощностью, что приводит к превышению допустимой температуры контактных соединений и кабелей.

Учитывая это, нужно устанавливать в цепь пакетник, величина тока отключения которого не меньше расчетной, а лучше – если несколько превышает ее. Чтобы определить расчетный ток, нужно суммировать мощность приборов, которые предполагается подключить к цепи (для каждого из них этот показатель имеется в паспорте). Полученное число нужно разделить на 220 (стандартная величина напряжения в бытовой сети). Полученный результат и будет величиной тока перегрузки. Следует также учитывать, что он не должен превышать номинал тока, который способен выдержать провод.

Величина тока отключения при КЗ – это показатель, при котором защитный автомат отключается. Расчет тока КЗ производится при проектировании линии по формулам и справочным таблицам, а также с использованием специальной аппаратуры. Исходя из полученной величины, определяется тип защиты. На небольших объектах и в бытовых сетях используются автоматы типа B или C.

Основные ошибки при установке электрощита

Если на вводе щита не будет коммутационного аппарата, то не будет и возможности обесточить систему для выполнения необходимых профилактических или ремонтных работ. Также часто устанавливают не селективное УЗО или не предусматривают дифзащиту для всех потребителей, что в конце концов негативно сказывается на безопасности. Чтобы предупредить поражение человека электротоком при возникновении аварийных ситуаций, понадобится установка дифзащиты с чувствительностью по току утечки не более 30мА.

Кроме того, необходимо полностью изолировать контакты и токоведущие жилы проводов. Частое нарушение – неправильный выбор самого корпуса щита. Он обязательно должен быть качественный, с окрашенной коррозионностойкой краской корпусом, с внутренними перегородками, установленными без перекосов.

К ошибкам можно отнести и некачественный монтаж. Как правило, такие нарушения возникают из-за того, что проект не выполнялся – нет ни рабочих чертежей, ни расчетов по нагрузкам. А это – обязательный этап в таких работах. Квалифицированные специалисты выполняют электромонтаж по готовому проекту. При этом всегда учитываются нормы, прописанные в Постановлении Правительства РФ от 27.12.2004 N 861 «Об утверждении Правил недискриминационного доступа…». Согласно этим правилам стандартно подключают три фазы 15 кВт.

Также не стоит забывать, что установка вводного автомата на щите не заменяет монтажа такого же устройства в доме. Автоматы выполняют задачу надежных коммутационных аппаратов для быстрого включения/отключения всей сети.

Квалифицированный электрик рассчитает стоимость щитка в сборе, учитывая все устанавливаемые устройства нужной мощности.

Комплект для монтажа к столбу – это набор креплений, позволяющих монтировать различные типы металлокорпусов (шкафов под электросчётчики — прямого или трансформаторного включения) на вертикальных опорах загородных участков, дач и др.

Какие бывают виды корпусы распределительных щитков?

Всего существует четыре разновидности, зная которые человек без проблем подберет нужный вариант:

Металлические оболочки представляют собой пустые конструкции, где электрическое оборудование размещается в произвольном порядке. Их используют для изготовления необычных по форме изделий. Прокладка проводки и кабелей осуществляется при помощи специальных технических отверстий, которые изготавливаются производителем или работником.
Для установки обычного модульного оборудования, используются модульные корпусы, они часто используются в частных домах. Такая конструкция состоит из DIN-рейки, специальных мест для размещения шин N, PE. Вся эта система закрывается прозрачным пластиком или металлической панелью, чтобы предотвратить попадание влаги и пыли.
Щитки, которые предназначены для установки электрического счетчика называют учетными. Такие модели обладают универсальным креплением, которое дает возможность поместить прибор на винты или рейку. Кроме этого, присутствует место для монтажа пары автоматических выключателей

При размещении счетчика важно помнить, что его корпус должен быть опломбирован.
Последняя разновидность – учетно-распределительные модели. Этот вариант, в отличие от предыдущих, обладает DIN-рейками для монтажа защитных элементов отходящих линий

Для этого в приборе предусмотрен специальный отсек, который надежно закрывается металлической панелью, а также возможностью опломбирования. Этот вариант редко используется в частных сооружениях, так как предназначен для заводских или складских помещений.

Установка розеток

Несколько розеток в одной группе соединияются шлейфом — вводной провод заводится в клемму первой розетки, в эту же клемму заводится отрезок провода для второй и так далее. Следует использовать перемычки из тогоже типа провода, как и вводной — алюминий с алюминием или медь с медью. Однако лично я не имею ничего против того, чтобы на старой алюминиевой проводке делать перемычки медью — провода обжимаются клеммой и врят-ли появится плохой контакт. В любом случае клеммы нужно затягивать с приличным усилием.

Устанавливать в подрозетник удобнее и надежнее не на распорные лапки, а на саморезы, предусмотренные в подрозетнике. Зачастую лапки даже мешают засунуть розетку, их следует открутить и удалить. Так же родые саморезы от подрозетников можно заменить на более крупные, главное, чтобы шляпки саморезов были не слишком большими и позволяли беспрепятственно одеть рамку

Хоть и подрозетники выставленны ровно, накручивать первую розетку лучше по небольшому уровню. Если устанавливается несколько розеток, последующие должны плотно вставать друг к другу, прорези совпадать

Для розеток совершенно не важно положение вверх ногами или наоборот, после накручивания крышек этого не видно

Кстати, во время покупки модульных розеток, не забудьте купить отдельно общие рамки для групп! В крупных электротехнических магазинах серединки продаются отдельно, а рамки берутся отдельно. Иногда же модульные розетки продают в упаковке с одиночными рамками — в этом случае нужно купить отдельную общую рамку. Если крышка розетки разделяется на три части — внутрение рамки берутся с одиночных и переставляются в общую рамку

Чтобы не попасть в просак, следует уделить этому моменту должное внимание. Так же следует уделить внимание совместимости рамок с конкретными модулями!

Вариант электрического щита частного дома с УЗИП

Монтировать УЗИП или нет, решать вам. Зависит это от многих факторов, которые необходимо учитывать. Если же решитесь, эти схемы вам помогут.

Нередко, в накладном уличном электрощите, кроме указанного выше оборудования, требуется установить еще какие-то модульные устройства, например, коммутационные. В частности, очень полезен бывает, особенно на этапе строительства, обычный механизм розетки.

К нему можно подключить электроинструмент, прожектор или любой другой электроприбор, которым нужно воспользоваться на улице. Других способов подключиться к электросети зачастую нет.

Производители шкафов учёта

К выбору подобного оборудования нужно подходить ответственно, так как от него в немалой степени зависит собственная безопасность. Поэтому изделие должно соответствовать таким требованиям:

• Экологическая безвредность.
• Максимальная защита от получения электротравм.
• Размещаемое оборудование должно подходить по размерам во избежание замыкания.
• Ограничение доступа посторонним.

Все современные известные производители выпускают продукцию, отвечающую этим требованиям. Она проходит необходимое тестирование в контролирующих организациях и имеет сертификаты соответствия и безопасности. Продукцию этих фирм можно приобретать без сомнений:

1. ABB;
2. Viko;
3. Schneider Electric;
4. Legrand;
5. TDM;
6. ИЭК.

№2. Основные виды распределительных щитов

Распределительный щит может отвечать за безопасную подачу электричества в квартиру, на этаж или на большое здание. В зависимости от масштаба зоны обслуживания электрощитки делятся на такие виды:

• главный распределительный щит (ГРЩ) находится во главе иерархии, устанавливается на трансформаторных подстанциях и на крупных производствах. Он, как правило, отличается внушительными размерами, отвечает за электроснабжение целого объекта, защищает от перегрузок в сети и коротких замыканий. ГРЩ, равномерно распределяющий электроэнергию по всем помещениям, может автоматически переключаться с основного ввода питания на резервный;
• вводное распределительное устройство (ВРУ) устанавливают на входе силового кабеля в многоквартирные жилые дома, офисные центры, производственные помещения. ВРУ распределяет питающие линии для квартирных и этажных щитков, ведет учет потребленной электроэнергии, срабатывает в случае перегрузок и коротких замыканий;
• аварийный ввод резерва (АВР) используется не везде и предназначен для переключения потребителей с основного источника электропитания на резервный в случае аварии. АВР необходим для больниц и прочих учреждений, где важна непрерывная подача электроэнергии. Иногда такие устройства используют в коттеджах;
• щит этажный (ЩЭ) ставится, в основном, в жилых зданиях для распределения электропитания на 2-6 квартир. В таком щитке выделяется место для модульной автоматики и приборов учета электроэнергии. Может использоваться в административных зданиях;
• щит квартирный (ЩК) располагается на вводе электрического кабеля в квартиру, устанавливается обычно в прихожей, тамбуре, реже – около входной двери. Квартирные щитки знакомы практически каждому, они используются для защиты от коротких замыканий и перегрузок, распределения групповых линий питания и учета электроэнергии. О выборе распределительных щитков данного типа и пойдет речь.

Среди других видов отметим щиты освещения (ЩО), которые необходимы для редких выключений и включений автоматики, такие устройства защищают от перегрузок, используются в общественных и торговых зданиях. Щит управления (ЩУ) также устанавливают в административных зданиях для управления вентилирующим, отопительным оборудованием и сигнализацией. Щит автоматики (ЩА) необходим для управления программными контроллерами систем вентиляции, отопления и т.д. Есть еще щиты бесперебойной подачи питания (ЩБП), которые устанавливают при подключении вычислительного и медицинского оборудования, требующего постоянной подачи электроэнергии и чувствительного к перепадам напряжения.

Щиток для электросчетчика и автоматов – как выбрать и собрать правильно

Автоматические выключатели и электросчетчик – это необходимые атрибуты современной электрической сети. Устанавливают их в специальных распределительных щитах, которые сами уже стационарно установлены в подъездах многоквартирных домов. А что делать частнику в своем собственном доме? Эта проблема сегодня не стоит вообще, потому что на рынке каждый для себя найдет подходящий щиток для электросчетчика и автоматов по размерам и дизайну. Кстати, последний критерий сегодня играет немаловажную роль, ведь щиток чаще всего устанавливают внутри дома. Так что он должен обязательно вписаться в интерьер той комнаты, куда будет монтироваться.

Какие бывают и как выбрать?

Ассортимент ящиков для инструментов огромен. В зависимости от материала изготовления, назначению и конструктивным особенностям их условно разделяют на несколько групп.

Закрытого или открытого типа

Открытая коробка, лоток без крышки хороши для хранения минимального набора инструментов, который всегда должен быть под рукой. Открытые короба, как правило, не отличаются большими размерами, их легко переносить с места на место.

Но отсутствие крышки приводит к тому, что наполнение ящика со временем покрывается пылью, а при неосторожном обращении содержимое короба легко рассыпать.

Ящики закрытого типа оснащены крышкой с замком. Такой вариант предпочитают мастера — профессионалы, которые постоянно носят инструмент с собой по разным объектам.

Различные по конструкции

Наиболее популярный вариант — бокс, со съемной крышкой и ручкой. Он отличается большой вместимостью, позволяющей хранить в одном месте весь нужный инструмент.

Маленький чемоданчик, внутреннее пространство которого разделено на множество секций — кейс. Такой ящик очень удобен для перемещения нужных в ремонте вещей. Для хранения небольшого инструмента, а также крепежных элементов подходит небольшой ящик с выдвижными секциями — органайзер.

Открытый контейнер без крышки — лоток, хорош тем, что весь собранный в нем инструмент находится на виду. К сожалению, лотки не всегда оснащены ручками, что создает некоторые трудности в перемещении ящика. Тележка — большой ящик на колесах, предназначенный для хранения и перемещения тяжелых инструментов.

По материалу изготовления

Ящики могут быть изготовлены из дерева (чаще всего используют сосну или лиственные породы). Деревянные короба достаточно легкие.

Чтобы ящик прослужил максимально долго, дерево обязательно обрабатывают защитными лаками или красками.

Металлические органайзеры для инструментов чаще всего изготавливают из стали или алюминия. Изделия обязательно покрывают краской или оцинковывают. Металлические ящики надежные (выдерживают удары) и долговечны. Единственным недостатком изделий из металла является высокая стоимость.

Пластиковый ящик — оптимальный вариант, сочетающий в себе доступную стоимость, небольшой вес, долговечность использования. Чаще всего для изготовления используют качественный полипропилен. Этот материал устойчив к перепадам температуры, механическим повреждениям.

Качественный практичный ящик для инструментов:

Отличается прочным дном и жесткими стенками (особое внимание уделяется спаечным швам между днищем и стенками).
Имеет большое количество различных по размену секций (для каждого вида инструментов своя опция).
Плотно закрывается (замки должны работать четко, открываться без усилий, при закрывании плотно фиксировать крышку).
Изготовлен из прочных, качественных материалов.

При покупке ящика для инструментов не лишним будет поинтересоваться сертификатом качества на выбранный товар.

Защитные автоматы: устройство и принцип работы

Перед тем, как рассмотреть порядок подключения защитных автоматов в электрическом щитке, разберемся, как они устроены и по какому принципу происходит их срабатывание.

В состав изделия входят такие элементы:

• Корпус.
• Система управления.
• Верхние и нижние клеммы.
• Устройство коммутации.
• Дугогасительная камера.

В качестве материала для изготовления корпусной части и системы управления используется пластмасса, устойчивая к возгоранию. В составе устройства коммутации имеются подвижные контакты, а также неподвижные.

На паре контактов, являющихся полюсом пакетника, установлена дугогасительная камера. При разрыве контактов под нагрузкой возникает электрическая дуга, которая гасится камерой. Последняя состоит из стальных пластин, изолированных меж собой и находящихся на одинаковом расстоянии. Пластины камеры способствуют охлаждению и угасанию электрической дуги, которая появляется при неисправностях. Автоматы могут иметь одну, две или четыре пары контактов.

У двухполюсных автоматов имеется две пары контактов: одна – подвижная, вторая – неподвижная.

Наглядно принцип работы автоматических выключателей на видео:

Электрический ящик для автоматов: выбор

Есть множество характеристик, между которыми выбирают подходящий для себя электротехнический шкаф и коробку для электрических автоматов. Для дома и квартиры – это обычно небольшой компактный бокс для электросчетчика (размер будет зависеть от того, какие элементы планируется помещать в него).

• Навесной или настенный;
• Напольный (чаще применяются для крупных объектов).

По расположению:

1. Встроенный (скрытый).
2. Внешний (накладной, открытый).

Внешний проще крепить, его навешивают на саморезы.

Чаще такой шкаф используется при открытой проводке. Но можно и подвести скрытую, с задней стороны щитка.

Преимущество встроенных моделей в том, что они смотрятся эстетично, не выпирают, скрывают содержимое. Трудность в том, что придётся подготовить нишу в стене и проштробить каналы для прокладки кабеля.

По количеству автоматов, которые можно в нём разместить (от 2 штук, но может быть 12, 36, 54 и больше модулей). Большинство счётчиков сегодня подключают через несколько автоматов. Это, во-первых, удобно (например, если отдельно запитать свет, можно будет работать с ним, не обесточивая розетки).

Во-вторых, большинство сегодняшней энергоёмкой техники требует отдельного автомата по правилам эксплуатации. В-третьих, это даёт возможность экономить. Так, например, на маломощное оборудование можно выводить проводку меньшего сечения (которая стоит гораздо дешевле), а не использовать толстый кабель по всему дому.

Защитный ящик для счетчика

Материал:

• металл;
• полиэстер.

Привычные металлические ящики для электросчетчика чаще бывают громоздкими и уступают лёгким полиэстеровым, которые обладают высокой пожарной защитой и часто делаются с прозрачной дверцей.

Класс защиты IP показывает степень изоляции приборов от влаги и пыли. Чем больше цифра после литер IP,- тем выше класс защиты. Например:

1. IP20 подойдёт для установки в квартире – крупные частицы пыли проникать не будут, а вот влагозащиты нет.
2. IP 21 – 23 можно ставить в неотапливаемом закрытом помещении, под навесом.
3. IP44 уже можно размещать на улице, но с дополнительной защитой, козырьком.
4. Самые защищённые электротехнические шкафы IP54 и 66 – их можно устанавливать на открытом воздухе, не боясь дождя и ветра

Для уличных, и шкафов, которые будут установлены в подъездах, может быть удобно, если есть окошко для снятия показаний. В такой щиток не придётся каждый раз открывать дверцу.

Щит на столбе – установка, сборка, монтаж

Для частных домов выбираются модели с напряжением 220В, при этом обязательны крепления на вертикальную поверхность. Стандартных установочных комплектов будет достаточно для фиксации оборудования весом до 50 кг, при этом диаметр опоры может составлять 350 мм максимум.

Правовой вопрос установки вводного щита на опоре

Абонентский отвод можно сделать только после получения разрешения энергоснабжающей организации. Монтаж электрощита на столб выполняется по утвержденному проекту энергосбытом. Нет документальных норм, запрещающих такую установку. Точно так же нет и актов, которые могут предписывать только такой способ монтажа. Однако с точки зрения поставляющей (контролирующей) организации предпочтительнее вынос приборов учета на улицу, так как это позволяет в любой нужный момент считывать показания, даже если хозяева дома отсутствуют.

Выводы

• При желании и настойчивой рекомендации со стороны продающей организации «установить счетчик учета вне дома», он ставиться в шкаф вводного устройства и выводится за территорию участка.
• Шкаф вводного устройства повторно заземляется.
• До счетчика учета ставится коммутационный аппарат или предохранители.
• После счетчика учета ставятся автоматы защиты, которые называются вводные;
• Как дополнительная защита в водном щите, установленным на опоре, устанавливаются УЗИП;
• Шкаф ВУ с блоком учета должен иметь окно для считывания показаний счетчика, а дверца шкафа должна запираться и пломбироваться.
