Что такое тачскрин на планшете: значение названия, виды и действие тачскринов

Оптические

Панель из стекла имеет инфракрасную подсветку, которая на линии между стеклом и воздушной массой может произвести 100% отражение внутри, а между панелью из стекла и вашим пальцем, предметом, происходит рассеивание света. Дело з малым – создать эту картину рассеивания. Ученые смогли создать несколько технологий для осуществления данного прогресса:

1На экране рядом с проектором устанавливается камера.

Важно! Такой сенсорный «рабочий стол», разработанный компанией Microsoft, презентация которого была осуществлена еще в 2007 г.

2При помощи вспомогательного четвертого субпикселя жидкокристаллического экрана, производят светоощущаемый процесс.

3Во время работы с таким экраном, внутри находящиеся подсветки в состоянии различить прикасания кожи человека от инородного предмета. Благодаря этой разработке, было принято расширить границы размеров таких сенсорных поверхностей (от минимальных экранов до школьных больших досок).

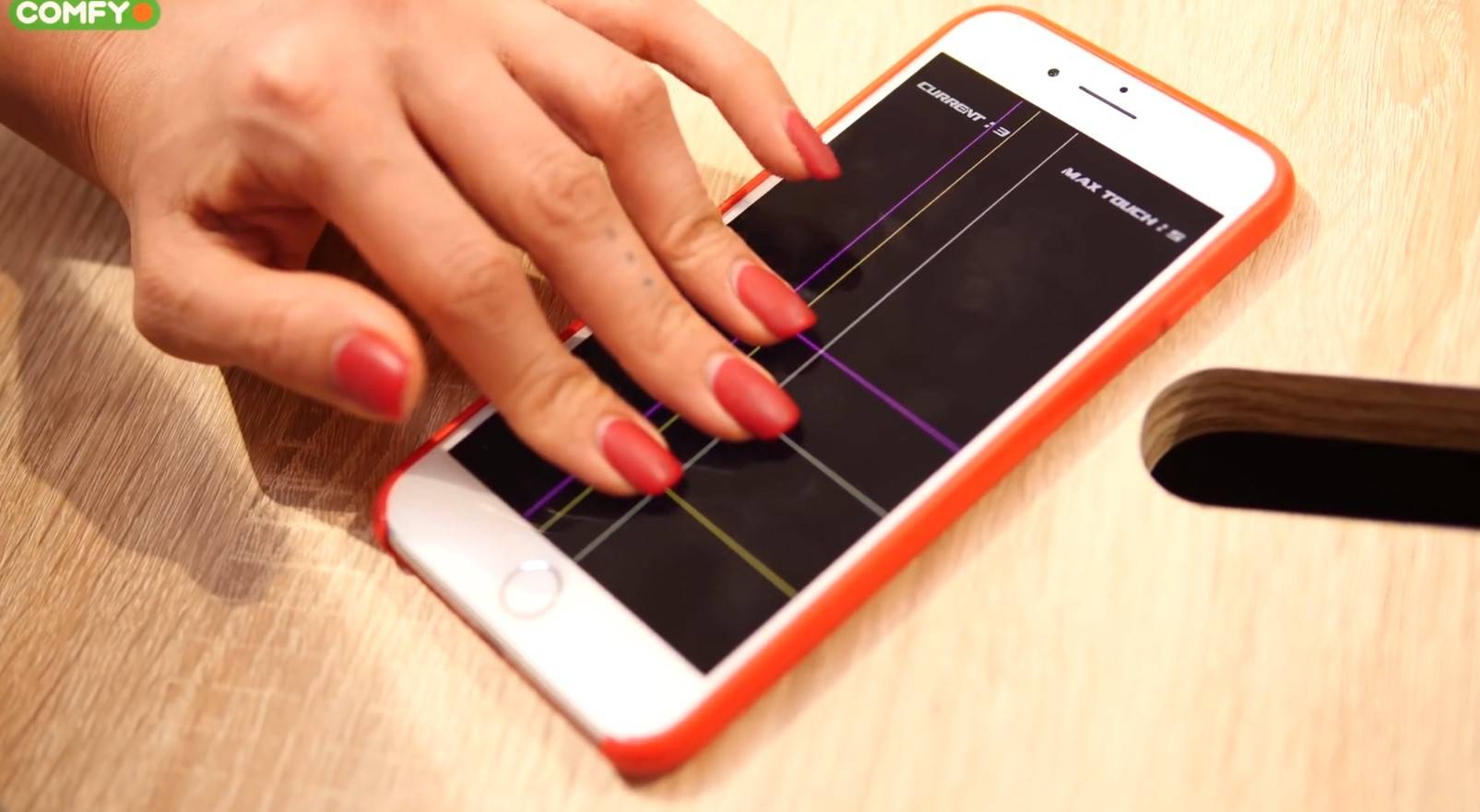

Как проверить тачскрин

Сенсорная панель может некорректно работать как при физическом повреждении мобильного устройства, так из без видимых на то причин. На то, что проблема именно в сенсоре указывают следующие факторы:

  • возникновение трещин на поверхности экрана;
  • отсутствие реакции на прикосновения и нажатия;
  • частичная реакция на касания: например, не работает только нижняя часть экрана;
  • некорректное восприятие и обработка нажатий: например, прикосновение к одному участку, а отклик в противоположном.

Причин подобной неисправности может быть несколько:

  1. Загрязнение дисплея. Если своевременно не протирать сенсор специальными средствами, то в ходе эксплуатации он обильно покрывается отпечатками пальцев и жирными следами, что может снизить его чувствительность.
  2. Нарушение температурного режима. Слишком высокие или низкие температуры, как и их сильный перепад — частая причина неисправности тачскрина.
  3. Повреждение шлейфа. Он может отслоиться от стекла при механических повреждениях, нарушив тем самым соединение последнего с сенсорным покрытием.
  4. Попадание влаги. Если внутри гаджета оказалась жидкость, то может произойти окисление контактов. Иногда проблему можно решить с помощью фена.
  5. Сбой программного обеспечения. В этом случае необходимо перепрошить аппарат, для этого потребуется USB-провод и само ПО.

Устройство проекционно-емкостного сенсорного экрана

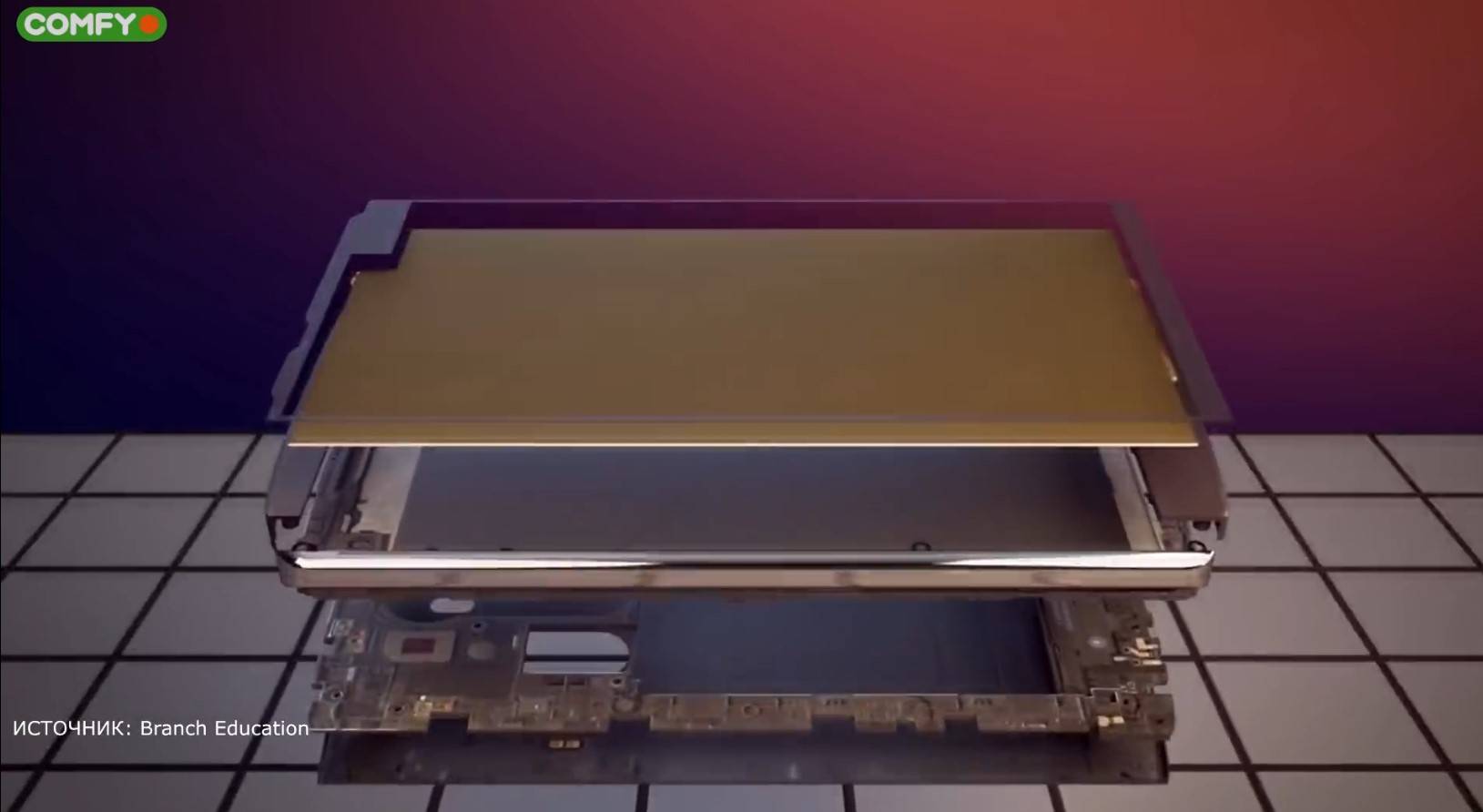

Как вы уже помните из нашего прошлого обзора, экран состоит из многослойной LCD матрицы с подсветкой или OLED-матрицы, которая работает сама по себе и ей не нужен никакой дополнительный сенсорный экран. Но, если мы хотим на него нажимать, а не просто смотреть, как на телевизор, нам необходим еще один слой, на котором будет размещаться множество токопроводящих электродов. Это и будет сенсорный экран, или тачскрин.

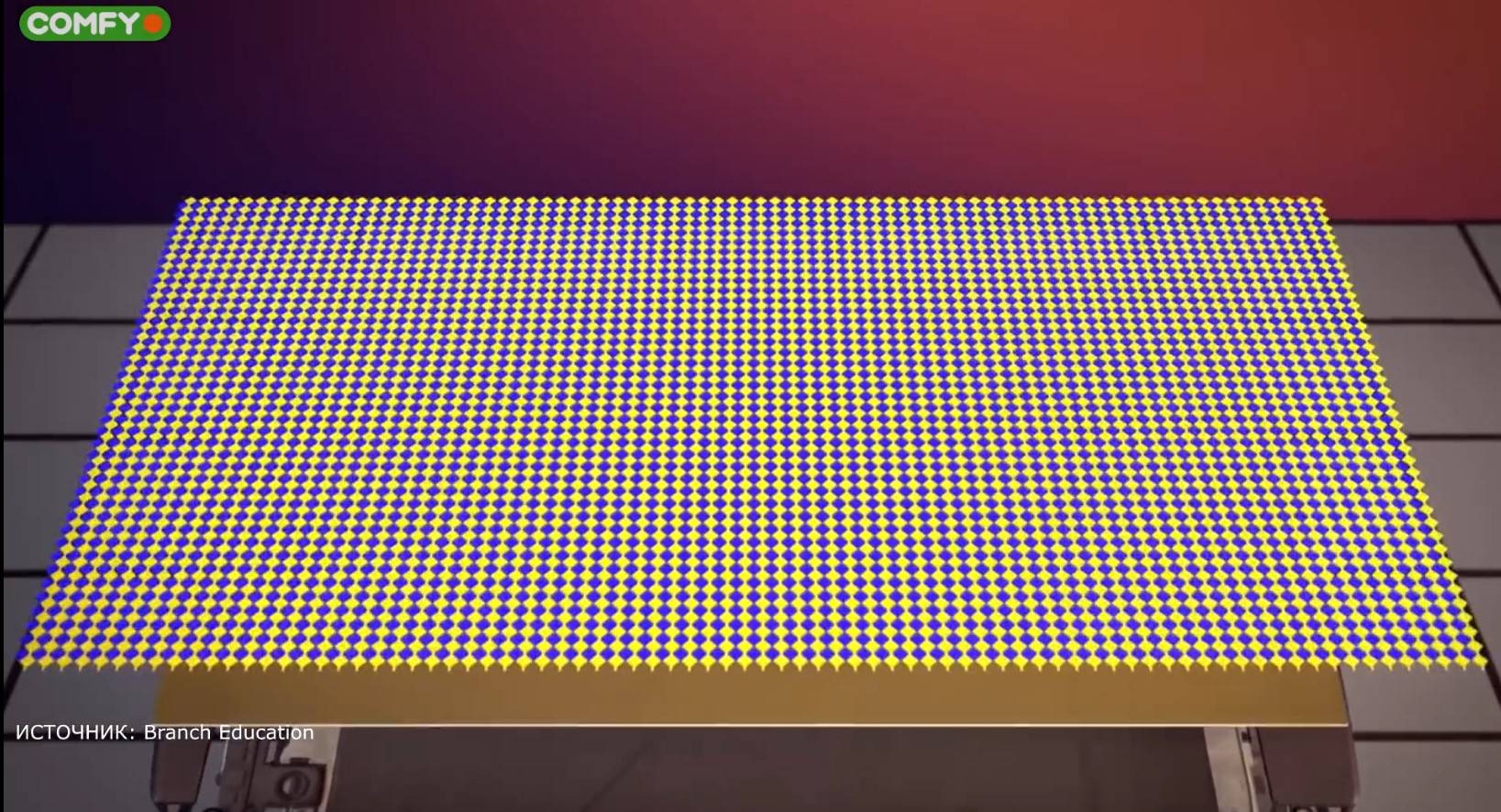

Принцип устройства проекционно-емкостного сенсорного экрана намного проще чем любой матрицы дисплея – в нем находится всего два слоя электродов, разделенных между собой изолирующим слоем. На нижний слой электродов подается отрицательный заряд, чем создается так называемый катод, а верхний слой, как вы догадались, является электродом, подсоединенным к положительному полюсу батареи и называется анодом.

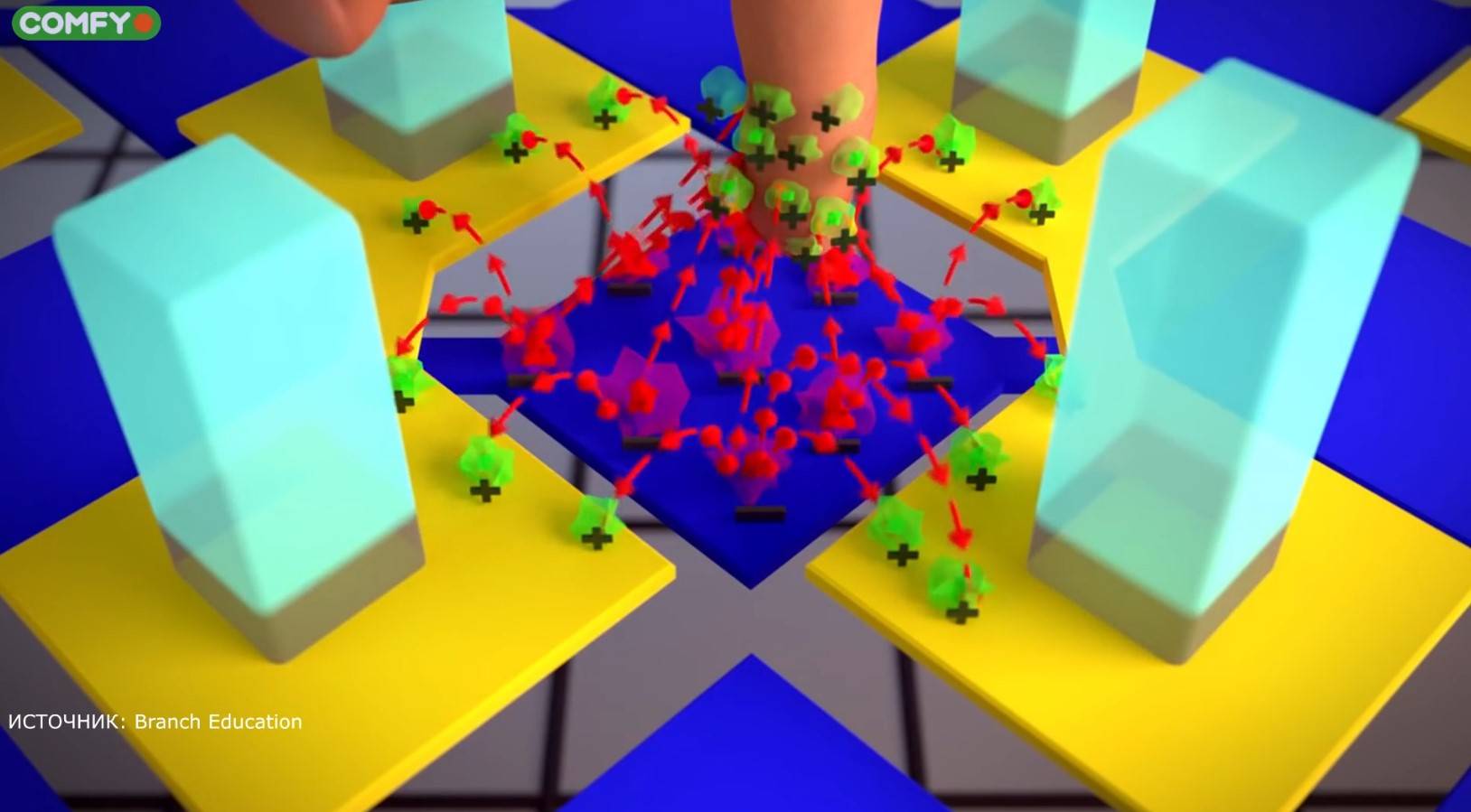

Эти слои постоянно создают электрическое поле между собой и при поднесении к экрану токопроводящего материала или, например, пальца, некоторые частицы начинают попадать на этот предмет (или палец), образуя «емкость» (конденсатор) и специальная электроника фиксирует это «отклонение от нормы».

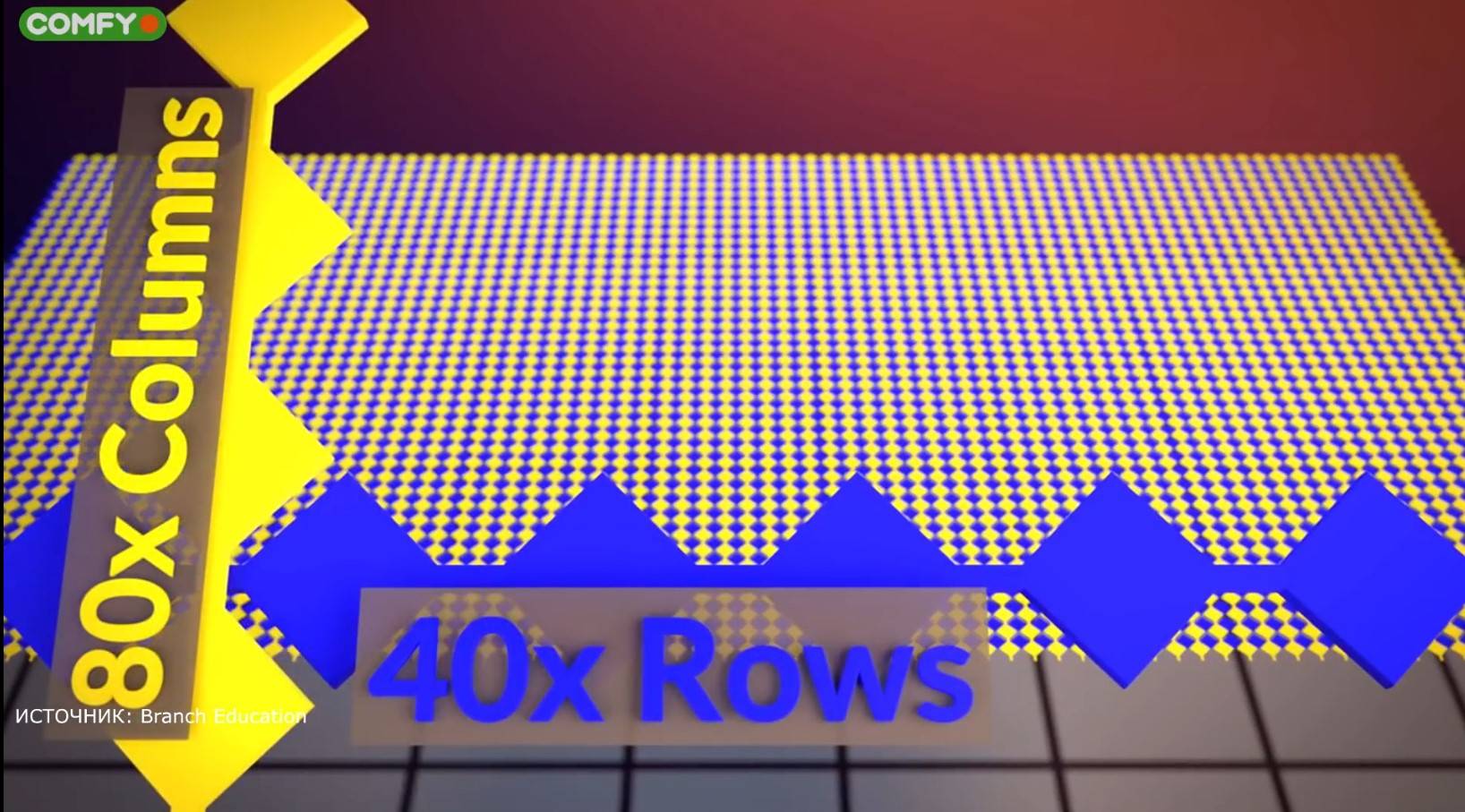

Всего, таких электродов на экране может быть до 80 вертикально и до 40 горизонтально. Они создают сеть из 3200 чувствительных к нажатию пересечений, которые регистрируют малейшее движение пальца или другого токопроводящего предмета.

Обновление состояния каждого электрода происходит построчно и очень быстро, в секунду регистрируются сотни обновлений каждой строки. И если в каком-то из их пересечений происходит утечка на «постороннюю емкость», то эти координаты сразу же передаются на обрабатывающих значения контроллер.

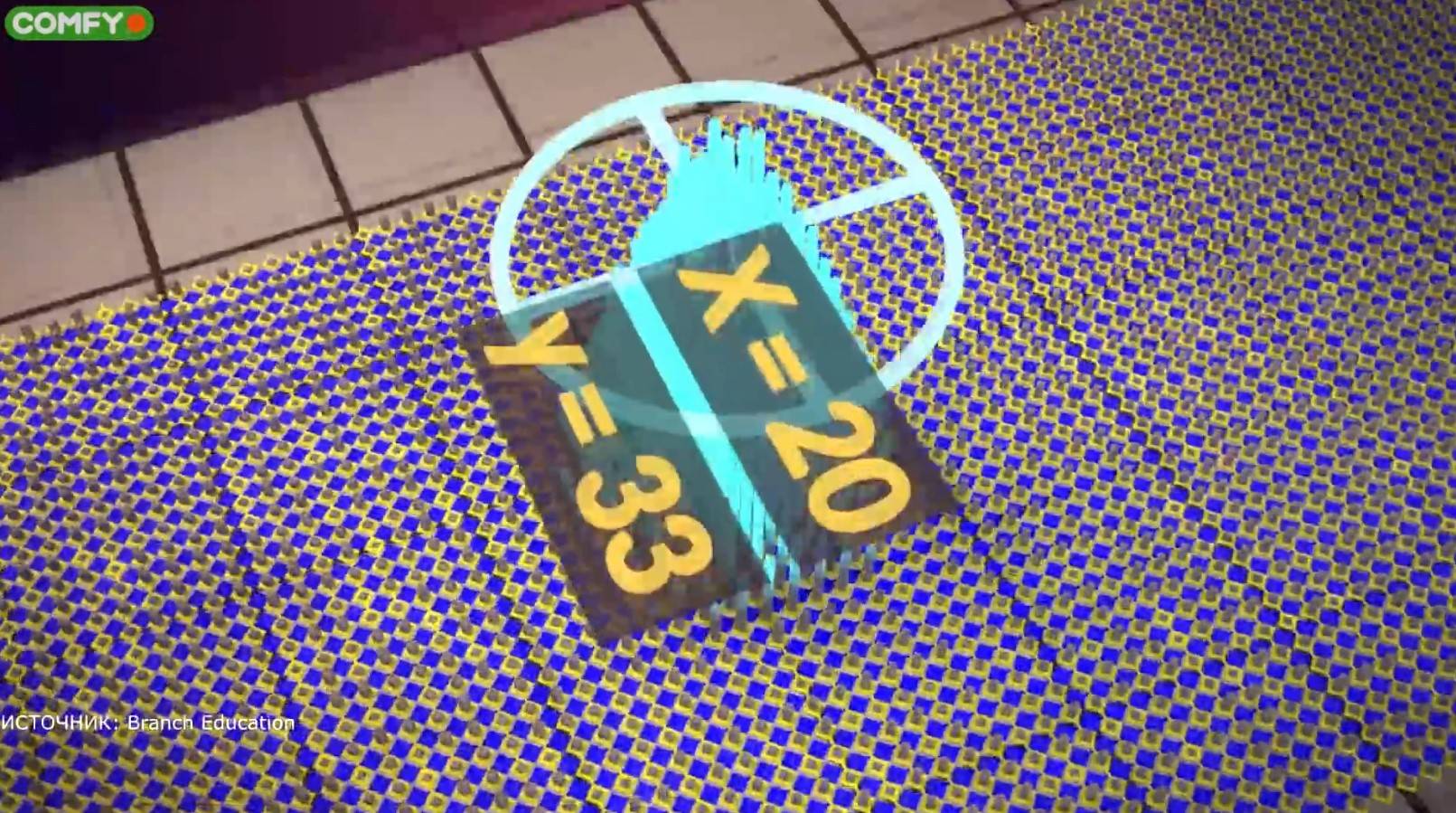

Обрабатывающая сигнал электроника регистрирует сигнал в множестве пересечений, потому как при нажатии пальцем маленькой кнопочки мы затрагиваем десятки таких электродов. Но, даже с учетом этого факта, получаемая с сенсорного экрана информация обрабатывается специальными алгоритмами и правильно понимает, что центр нажатия приходится именно на определенный параметр или «крестик» закрытия очередной назойливой рекламы.

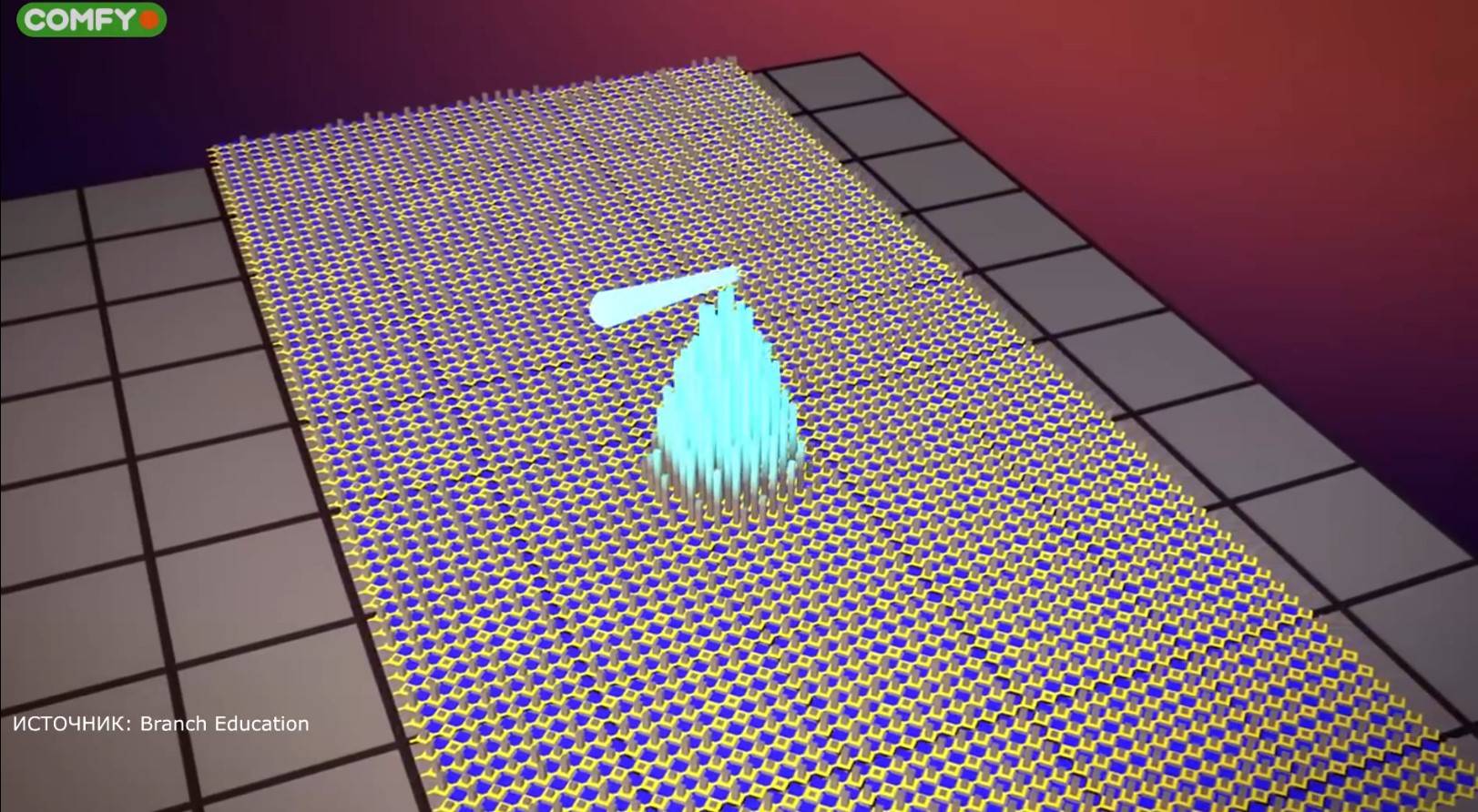

Таким образом, многократно и беспрерывно построчно сканируя весь экран на предмет утечки электрического поля тачскрин может определять до десяти нажатий, с точным распознаванием точки, куда вы хотите попасть и траектории движения. Однако, существуют и другие особенности таких емкостных экранов, которые не всегда нравятся.

В чём главное отличие дисплея от тачскрина?

Дисплей в своей основе — это деталь, при помощи которой происходит проектирование изображения. Он отвечает за вывод информации, которую непосредственно и получает владелец аппарата. Если дисплей поврежден, то это отражается на изображении: оно может полностью или частично отсутствовать, могут отображаться черные кляксы с разводами или неровными полосами.

Тачскрин, по сути, это сенсорное стекло, которое работает по простой схеме: прикосновения пальцем позволяют выполнять какие-либо функции или осуществлять определенные действия. Если тачскрин неисправен, то на его поверхности это сразу же будет заметно: возникнут трещины, которые чувствуются под пальцами, сенсор теряет свою прежнюю чувствительность.

Главным отличием дисплея от тачскрина на телефонах или планшетах является то, что в большинстве случаев дисплей находится под тачскрином. Таким образом, на самой поверхности устройства имеется сенсорное стекло, а уже ниже выводится дисплей с изображением.

Как устроен тачскрин

Существует несколько технологий производства сенсорных экранов, которые основаны на совершенно разных принципах. Одним из наиболее старых и распространенных вариантов является резистивная технология.

Резистивный сенсорный экран состоит из мягкой пластиковой поверхности и стеклянной панели, на которые нанесено специальное резистивное покрытие. При нажатии на экран верхняя мягкая поверхности касается стеклянной панели и электрическая цепь замыкается. Этот контакт позволяет измерить сопротивление и определить точку, в которой две поверхности были соединены.


Принцип работы резистивного сенсорного экрана.

В прошлом резистивные экраны были основной технологией производства тачскринов. В частности, их применяли и в мобильных устройствах (КПК, телефоны и смартфоны). Но, из-за низкой надежности и плохого пропускания света сейчас они все больше вытесняются емкостными сенсорными экранами.

Емкостный сенсорный экран основан на том, что при касании экрана пальцем происходит утечка тока. Данную утечку можно измерить и определить точку, где эта утечка произошла. Конструкция емкостного тачскрина состоит из стеклянной панели, которая покрыта специальным резистивным слоем. По углам экрана прикреплены электроды, они подают на экран небольшое напряжение. В момент касания экрана появляется утечка тока, которая фиксируется во всех четырех углах стеклянной панели. Полученная информация передается в контроллер, который определяет координаты утечки.


Принцип работы емкостного сенсорного экрана.

За счет более простой конструкции ёмкостные тачскрины намного надежней. Они могут выдерживать до 200 млн нажатий (против 35 млн. у резистивных моделей), чего более чем достаточно для любого устройства. Также емкостный тачскрин позволяет обеспечить более качественное изображение, что особенно актуально для телефонов и смартфонов, которые часто используются для фотографирования и просмотра снимков.

Благодаря этим преимуществам емкостная технология сейчас преобладает. 100% всех мобильных устройств используют емкостную технологию тачскрина. В мониторах, ноутбуках и моноблоках также используется преимущественно емкостный тачскрин. На данный момент, резистивные экраны можно встретить только в медицинском и промышленном оборудовании, а также в терминалах самообслуживания.

Техническое назначение

В терминологии за дисплеем закреплено понятие устройства, имеющего предназначение для отображения цифровой, символьной или графической информации электронным путём передачи. В качестве примера можно назвать наиболее частое употребление термина в моделях сотовых телефонов, ноутбуков, навигаторах, платёжных терминалах и других устройствах, являющихся по своей конструкции целой и неотъемлемой частью.

В техническом изложении «экран» считается поверхностью, на которую передаётся проекция изображения с других устройств. Так, можно сказать – экран монитора или телевизора. Или небезызвестное выражение для любителей просмотра кинематографа на «большом экране», где изображение передаётся через специально предназначенное устройство, называемое проектором.

Вообще, уместно будет сказать что везде, где правильно по своему значению применяется термин «экран», должно обязательно существовать устройство или его часть, именуемые проектором. Аксиома такова что, не проектируя изображения на какую-либо отдельную поверхность нельзя получить его в виде экрана. Ещё один элемент, так сказать – разновидность дисплея, это табло. Очень походит по своему техническому определению на значение слова «экран». К его применению можно смело причислить такие варианты, как электронные часы, «бегущая строка». Термин давно уже устарел, и среди нового поколения не имеет массового употребления в своём истинном смысле.

Наверняка вам доводилось слышать такое выражение, как «сенсорный экран

». Смысл содержимого этого значения всем предельно ясен, хотя данная фраза не совсем уместна в обиходе русского языка. Правильней, конечно, будет называть такое устройство всё-таки сенсорным дисплеем, да и то – в общих чертах, касаясь только разговорной части речи.

Тачскрином называют все виды дисплеев, оснащённых вариантом управления с помощью прикосновения пальцев или других элементов (электронного пера или стилуса – специального приспособления в форме заострённой палочки, придающей точность при нажатии на поверхность). Сенсорный дисплей имеет несколько разновидностей, различающихся по своей функциональности и схеме построения. Рассмотрим основные примеры:

  • Резистивный дисплей . Такой вид сенсора реагирует от нажатия любым предметом за счёт замыкания в нужной точке стекла с мембраной, покрытые токопроводящим слоем.
  • Ёмкостный дисплей . Этот вид тачскрина подразделяется непосредственно на два – поверхностные и проекционные. В целом принцип их работы обусловливают несколько основных преимуществ, таких как использование мультитача – функции распознавание процессором устройства одновременно множественного касания экрана (применимо только для проекционно-ёмкостных дисплеев) и минимально приложенные усилия, необходимые для прикосновения. Основное заметное различие для рядового пользователя от предшествующего вида сенсора заключается в том, что ёмкостные дисплеи работают практически только от касания пальцев.
  • Сенсорно-сканирующий дисплей . Нельзя не упомянуть о применении в современной технологии так называемых дисплеев на электронных чернилах. Достоинством такого применения является устойчивое изображение, не требующее никаких затрат электроэнергии устройства и высококачественное разрешение экрана.

Тачскрин на смартфоне

Характеристики резистивных экранов

Устройство и применение

Более простой и дешёвой технологией является резистивный сенсор, состоящий из пластиковой мембраны и проводящей подложки. При нажатии на мембранную часть происходит лёгкое замыкание с подложкой. Электроника управления при этом вычисляет сопротивление, которое возникает между краями двух частей. В результате происходит вычисление координат точки нажатия.

Зачастую резистивные сенсорные экраны используются в недорогих моделях планшетов и других мобильных устройствах, коммуникаторах, КПК, медицинском оборудовании и промышленных управленческих устройствах. К гаджетам со встроенным резистивным дисплеем в комплекте идёт специальный стилус. Несмотря на это, с таким планшетом можно работать и любым другим тупым предметом. Реагируют резистивные дисплеи и на пальцы, даже в перчатках. Правда, есть один небольшой нюанс — воздействие на поверхность не должно быть очень сильным, в противном случае можно повредить экран.

Особенности использования

Если говорить о недостатках дисплеев резистивного типа, то они очень чувствительны к любым механическим повреждениям. Устройство с таким экраном ни в коем случае нельзя носить в кармане с ключами или использовать вместо стилуса другой предмет. Иначе на дисплее останутся некрасивые царапины, а это может привести к снижению чувствительности. Для того чтобы обезопасить себя от подобных рисков, необходимо наклеить защитную плёнку на резистивную поверхность. Кроме того, при низких температурах он всё равно будет работать плохо. Если говорить о прозрачности, пропускается всего 84% света, исходящего от экрана — это очень низкий показатель.

Чем дисплей отличается от экрана, монитора и тачскрина?

Термин «экран» специалисты используют редко, поскольку так можно назвать несколько абсолютно разных элементов – матрицу, тачскрин, иногда даже корпус. С помощью дисплея информация визуализируется, а экраном считается поверхность, на которую необходимые данные проецируются.

Что такое системный блок компьютер и для чего он нужен

Тачскрин – слово, образованное от английского «touchscreen», что означает «сенсорный экран» (панель). Представляет из себя многослойную пленку, которая используется для ввода информации (управление, набор символов, другое). Дисплей же только отображает данные.

Монитор – это устройство, которое соединяется с ПК для визуализации информации, в него могут входить все вышеупомянутые компоненты. Дисплей является частью комплекса механизмов, составляющих монитор (как динамик и аудиоколонка, например).

Как проверить тачскрин

Сенсорная панель может некорректно работать как при физическом повреждении мобильного устройства, так из без видимых на то причин. На то, что проблема именно в сенсоре указывают следующие факторы:

  • возникновение трещин на поверхности экрана;
  • отсутствие реакции на прикосновения и нажатия;
  • частичная реакция на касания: например, не работает только нижняя часть экрана;
  • некорректное восприятие и обработка нажатий: например, прикосновение к одному участку, а отклик в противоположном.

Причин подобной неисправности может быть несколько:

  1. Загрязнение дисплея. Если своевременно не протирать сенсор специальными средствами, то в ходе эксплуатации он обильно покрывается отпечатками пальцев и жирными следами, что может снизить его чувствительность.
  2. Нарушение температурного режима. Слишком высокие или низкие температуры, как и их сильный перепад — частая причина неисправности тачскрина.
  3. Повреждение шлейфа. Он может отслоиться от стекла при механических повреждениях, нарушив тем самым соединение последнего с сенсорным покрытием.
  4. Попадание влаги. Если внутри гаджета оказалась жидкость, то может произойти окисление контактов. Иногда проблему можно решить с помощью фена.
  5. Сбой программного обеспечения. В этом случае необходимо перепрошить аппарат, для этого потребуется USB-провод и само ПО.

Как не ошибиться с выбором

При выборе сенсорного выключателя в первую очередь необходимо смотреть на максимальные и минимальные ток и напряжение. Обычно значения указаны на упаковке или самом устройстве. Если они сильно отличаются от характеристик сети, придется установить стабилизатор.

Также стоит помнить и о других параметрах:

  • количество подключаемых к одному выключателю устройств;
  • потребность в диммере;
  • нужен ли таймер, который в автоматическом режиме включает/выключает свет или приборы;
  • принцип работы: с помощью прикосновения или пульта дистанционного управления.

Когда набор функций и свойств определен, можно переходить к внешним характеристикам. К примеру, заранее решить, стеклянная или пластиковая будет у выключателя панель управления.

Сенсорные экраны: принцип работы тачскринов

Сначала тачскрины (сенсорные экраны) встречались достаточно редко. Их возможно было найти, только лишь в некоторых КПК, PDA (карманных компьютерах)

Как известно, устройства такого плана так и не обрели широкого распространения, так как им не хватило самого важного, то есть, функциональности. История смартфонов напрямую связана с тачскринами

Именно поэтому в нынешнее время человека с «умным телефоном» сенсорным экраном сейчас не удивишь. Тачскрин получил широкое применение не только в модных дорогостоящих девайсах, но, даже, в относительно недорогих моделях современных телефонов. В чём же заключаются принципы работы 3-х типов сенсорных экранов, которые возможно встретить в современных устройствах.

Оптические и тензометрические сенсорные экраны

Оптический тип отличается наличием инфракрасной подсветки, которая распределяется между стеклом и матрицей, и способной осуществлять до 100% отражения света внутри себя. При касании пальцем происходит рассеивание. Электронике только остаётся создать картину рассеивания для определения точки нажатия. Это осуществляется следующими способами:

  • установкой камеры рядом с проектором;
  • внедрением вспомогательного субпикселя.

Подобные типы экранов применяются в интерактивных школьных досках. Тензометрический сенсор чувствителен к деформации поверхности экрана. Подобный тип отличает повышенная устойчивость к повреждениям, поэтому данные матрицы применяются на устройствах по продаже билетов, банкоматах.

DST-технология работает по принципу регистрации пьезоэлектрических проявлений внутри панели стекла при нажатии пальцем

В чём главное отличие дисплея от тачскрина?

Дисплей в своей основе — это деталь, при помощи которой происходит проектирование изображения. Он отвечает за вывод информации, которую непосредственно и получает владелец аппарата. Если дисплей поврежден, то это отражается на изображении: оно может полностью или частично отсутствовать, могут отображаться черные кляксы с разводами или неровными полосами.

Тачскрин, по сути, это сенсорное стекло, которое работает по простой схеме: прикосновения пальцем позволяют выполнять какие-либо функции или осуществлять определенные действия. Если тачскрин неисправен, то на его поверхности это сразу же будет заметно: возникнут трещины, которые чувствуются под пальцами, сенсор теряет свою прежнюю чувствительность.

Главным отличием дисплея от тачскрина на телефонах или планшетах является то, что в большинстве случаев дисплей находится под тачскрином. Таким образом, на самой поверхности устройства имеется сенсорное стекло, а уже ниже выводится дисплей с изображением.

Как самому заменить тачскрин на телефоне

Перед демонтажем сенсорного экрана следует выключить смартфон, вынуть аккумулятор и сим-карту

Важно запомнить последовательность разборки, чтобы потом суметь собрать аппарат обратно и не повредить внутренние элементы. В некоторых моделях может потребоваться полный разбор корпуса, что требует специальных знаний

Чтобы сделать замену сенсорного экрана на телефоне своими руками необходимо заранее подготовить специальное оборудование, а именно:

  • новый сенсор;
  • отвертка для мобильных телефонов;
  • фен;
  • пинцет;
  • скальпель или лезвие;
  • специальная лопатка или пластиковая карта;
  • силиконовая присоска;
  • эпоксидный клей b7000.

Быстрая зарядка телефона – способы скоростной зарядки своего смартфона

Сам процесс замены тачскрина выглядит следующим образом:

  1. Снять заднюю крышку телефона;
  2. Отверткой вывернуть все болты по периметру корпуса;
  3. Аккуратно вставить лопатку между креплением корпуса и поддеть;
  4. Феном прогреть клей, соединяющий сенсор с матрицей до температуры максимум 80 °С;
  5. Прикрепить на дисплей присоску, что позволит отделить тачскрин от матрицы;
  6. Нанести тонкий слой клея и установить новую сенсорную панель;
  7. Аккуратно прижать ее и удалить остатки клея;
  8. Собрать устройство в обратном порядке.

Алгоритм проверки тачскрина на планшете

Проверка тачскрина на планшете осуществляется несколькими способами. Можно воспользоваться стандартной программой, которая представлена в самом планшете. Чтобы проверить сенсор понадобится нарисовать несколько фигур по периметру экрана, предложенных программой.

Тачскрин для планшета работает некорректно, если в результате теста:

  • не удалось дорисовать фигуры до конца;
  • появились линии или точки, которые не рисовались;
  • линия выполнена со значительными всплесками.

После проверки следует выключить планшет полностью и включить снова спустя несколько минут. Если сенсор снова не будет работать, значит понадобится замена тачскрина на планшете.

Преимущества тачскрина

В качестве очевидных плюсов сенсорных экранов можно отметить простоту управления устройством, так как все взаимодействие пользователя с информацией интуитивно понятно и происходит непосредственно на дисплее. Объединение компонентов ввода и вывода позволяют уменьшать габариты производимого устройства, что в свою очередь расширяет сферу его применения. Также отсутствие необходимости в подключении внешних органов управления положительно сказывается на использовании девайса в различных условиях. И, как говорилось выше, отсутствие ограничений в виде механических клавиш позволяет увеличивать функционал устройства настолько, насколько хватит фантазии разработчика.

В чем разница между тачскрином и дисплеем

Дисплей — это та часть смартфона, на которую выводится изображение. Именно он является проводником визуальной информации и делает ее доступной для человеческого глаза. Тачскрин же представляет собой сенсорное стекло, главное предназначение которого — вызывать ту или иную функцию. То есть, он является лишь средством ввода информации, но никак не вывода.

Если телефон разбился и на нем появилась паутинка, но экран продолжает свою работу и можно отчетливо видеть картинку — то необходимо заменить только сенсор. Когда же аппарат искажает изображение и показывает кляксы, то придется менять дисплей, что является более затратной по времени и денежным средствам процедурой.

Использование резистивного и емкостного экранов

Профессиональными разработчиками традиционно используется первый тип, так как он позволяет управлять любым предметом при различных погодных условиях. При реализации резистивной технологии используется большее количество датчиков на квадратный сантиметр в сравнении с емкостной, поэтому на дисплее можно отображать мельчайшие значки, на которые допускается нажимать иглой. К примеру, операционная система Windows Mobile разрабатывалась с учетом такой особенности, поэтому хорошо работает с резистивными экранами. Такие дисплеи почти нечувствительны к случайным нажатиям. Однако многие разработчики сейчас нацелены создавать приложения, ориентированные на емкостный сенсорный экран. Это уже становится проблемой для устройств, выполненных с применением резистивной технологии.

Принято считать, что стоимость первой технологии меньше, чем второй. Это было так до последнего времени, а теперь тип экрана емкостный стал производиться многомиллионными тиражами, а это заметно снизило его цену.

Калибровка тачскрина

В некоторых случаях, при замене сенсора или при сбоях в работе, требуется проводить калибровку. Эта процедура не сильно сложная, но требует максимального внимания, так как от нее зависит правильность отклика тачскрина.

Калибровка тачскрина – это процедура настройки сенсора, которая проводится для повышения точности реакции на касание к устройству. Для проверки, требуется эта процедура или нет, нужно снять защитную пленку (если ее нет – протереть хорошо экран), включить любой текстовый редактор и нажать на определенную букву. Если взамен выбранного варианта появился на экране другой знак – требуется проведение калибровки.

Сенсорные экраны на поверхностно-акустических волнах

Экран представляет собой стеклянную панель с пьезоэлектрическими преобразователями (ПЭП), находящимися по углам. По краям панели находятся отражающие и принимающие датчики. Принцип действия такого экрана заключается в следующем. Специальный контроллер формирует высокочастотный электрический сигнал и посылает его на ПЭП. ПЭП преобразует этот сигнал в ПАВ, а отражающие датчики его соответственно отражают.

Эти отражённые волны принимаются соответствующими датчиками и посылаются на ПЭП. ПЭП, в свою очередь, принимают отражённые волны и преобразовывают их в электрический сигнал, который затем анализируется с помощью контроллера. При касании экрана пальцем часть энергии акустических волн поглощается. Приёмники фиксируют это изменение, а микроконтроллер вычисляет положение точки касания. Реагирует на касание предметом, способным поглотить волну (палец, рука в перчатке, пористая резина).

Главным достоинством экрана на поверхностных акустических волнах (ПАВ) является возможность отслеживать не только координаты точки, но и силу нажатия (здесь, скорее, способность точно определять радиус или область нажатия), благодаря тому, что степень поглощения акустических волн зависит от величины давления в точке касания (экран не прогибается под нажатием пальца и не деформируется, поэтому сила нажатия не влечет за собой качественных изменений в обработке контроллером данных о координатах воздействия, который фиксирует только область, перекрывающую путь акустических импульсов).

Данное устройство имеет очень высокую прозрачность, так как свет от отображающего прибора проходит через стекло, не содержащее резистивных или проводящих покрытий. В некоторых случаях для борьбы с бликами стекло вообще не используется, а излучатели, приёмники и отражатели крепятся непосредственно к экрану отображающего устройства. Несмотря на сложность конструкции, эти экраны довольно долговечны. По заявлению, например, американской компании Tyco Electronics и тайваньской фирмы GeneralTouch, они выдерживают до 50 млн касаний в одной точке, что превышает ресурс 5-проводного резистивного экрана.

Экраны на ПАВ применяются, в основном, в игровых автоматах, в охраняемых справочных системах и образовательных учреждениях. Как правило, экраны ПАВ различают на обычные — толщиной 3 мм, и вандалостойкие — 6 мм. Последние выдерживают удар кулаком среднего мужчины или падение металлического шара весом 0.5 кг с высоты 1.3 метра (по данным Elo Touch Systems). На рынке предлагаются варианты подключения к компьютеру как через интерфейс RS232, так и через интерфейс USB. На данный момент большей популярностью пользуются контроллеры к сенсорным экранам ПАВ, поддерживающие и тот, и другой тип подключения — combo (данные Elo Touch Systems).

Главным недостатком экрана на ПАВ являются сбои в работе при наличии вибрации или при воздействии акустическими шумами, а также при загрязнении экрана. Любой посторонний предмет, размещённый на экране (например, жевательная резинка), полностью блокирует его работу. Кроме того, данная технология требует касания предметом, который обязательно поглощает акустические волны, — то есть, например, пластиковая банковская карточка в данном случае неприменима.

Точность этих экранов выше, чем матричных, но ниже, чем традиционных ёмкостных. Для рисования и ввода текста они, как правило, не используются.

Как самому заменить тачскрин на телефоне

Перед демонтажем сенсорного экрана следует выключить смартфон, вынуть аккумулятор и сим-карту

Важно запомнить последовательность разборки, чтобы потом суметь собрать аппарат обратно и не повредить внутренние элементы. В некоторых моделях может потребоваться полный разбор корпуса, что требует специальных знаний

Чтобы сделать замену сенсорного экрана на телефоне своими руками необходимо заранее подготовить специальное оборудование, а именно:

  • новый сенсор;
  • отвертка для мобильных телефонов;
  • фен;
  • пинцет;
  • скальпель или лезвие;
  • специальная лопатка или пластиковая карта;
  • силиконовая присоска;
  • эпоксидный клей b7000.

Способы скачивания музыки и песен на телефон Андроид

Сам процесс замены тачскрина выглядит следующим образом:

  1. Снять заднюю крышку телефона;
  2. Отверткой вывернуть все болты по периметру корпуса;
  3. Аккуратно вставить лопатку между креплением корпуса и поддеть;
  4. Феном прогреть клей, соединяющий сенсор с матрицей до температуры максимум 80 °С;
  5. Прикрепить на дисплей присоску, что позволит отделить тачскрин от матрицы;
  6. Нанести тонкий слой клея и установить новую сенсорную панель;
  7. Аккуратно прижать ее и удалить остатки клея;
  8. Собрать устройство в обратном порядке.

Основные отличия тачскрина

Тачскрин представляет собой систему для ввода информации. Состоит из многослойной пленки, на поверхность которого нанесен слой резистивного материала. Рассмотрим, в чем его отличие от других элементов мобильных гаджетов.

Сенсорный экран от тачскрина

Сенсорный экран – дисплей, совмещенный с touch screen посредством техники ламинирования и склеенный прозрачным герметиком. Из этого следует, что это идентичные понятия. При повреждении одной из составляющих, нарушается работа всей системы, несмотря на это, данные конструкции достаточно популярны.

Тачскрина на телефоне от дисплея

Деталь электронного устройства, проектирующая изображение и выводящая данные, называется дисплеем. По сути, тачскрин – это сенсорное стекло, которое позволяет посредством касания пальцами выполнять те или иные действия. При неисправности дисплея изображение будет полностью или частично отсутствовать, а при выходе из строя touch screen появятся трещины и его чувствительность снижается.

Решение неисправностей тачскрина

Выход из строя тачскрина характеризуется определенными изменениями в работе устройства. Визуально признаки неисправности:

  1. искажение восприятия;
  2. зеркальная реакция команды;
  3. посторонние элементы на экране;
  4. частичное восприятие касаний.

Способ устранения вышеперечисленных неисправностей зависит от стадии повреждения. Иногда достаточно провести калибровку. Для этого необходимо перейти в настройки и запустить функцию «Калибровка». После активации устройство самостоятельно откорректирует работу тачскрина.

Уязвимой систему делает стеклянный дисплей. При неправильной эксплуатации устройства, могут появиться трещины или царапины, которые приведет к сбою. В этом ситуации единственное решение проблемы – замена touch screen.

В смартфонах более раннего поколения между дисплеем и сенсорной панелью было разделение, что в случае выхода из строя элемента, позволяло заменять только поврежденный элемент. Большинство современных устройств оборудованы тачскрином, совмещенным с экраном, в котором система неотделима от сенсорной панели, что существенно увеличивает стоимость ремонта.

Исправление зеркальной работы touch screen на устройстве на основе операционной системы Windows 10 заключается в перенастройке сенсорного экрана. В этой ситуации рекомендовано произвести калибровку системы, следуя инструкции от производителя.

Как определить не работающий touch screen

При механическом повреждении неисправность можно определить визуально. При отсутствии внешних признаков выхода из строя тачскрина, на поломку указывают следующие функциональные сбои:

  • частичное или полное отсутствие реакции на касания, к примеру, может работать только конкретная часть экрана;
  • искаженное восприятие касаний;
  • наличие артефактов на экране свидетельствует о неисправности сенсора и дисплея.
  • Если экран не имеет признаков повреждения, но реакция на прикосновения отсутствует, то причиной является сбой в ПО.

Иногда пользователи ошибочно считают, что неисправен экран. Изображение может отсутствовать из-за проблем с матрицей.

Что делать если не работает тачскрин

Сбои в работе тачскрина могут возникать по разным причинам. В случае поломки можно попытаться исправить ее самостоятельно. Для этого необходимо выполнить следующие действия:

  1. Внимательно осмотреть экран устройства и убедиться в отсутствии повреждений.
  2. Снять пленку, стекло или защитный чехол, стекло или пленку, чтобы убедиться, что причина снижения чувствительности тачскрина не в аксессуарах.
  3. Тщательно протереть экран.
  4. Извлечь SIM или карту памяти. Проверить работу touch screen без них.

Если предпринятые действия не дали результата, необходимо обратиться к специалистам сервисного центра, которые определят причину неисправности и устранят ее.

Будущее: волновые сенсорные дисплеи

На концах осей координатной сетки экрана из стекла располагается два преобразователя. Один из них является передающим, второй – принимающим. На стеклянной основе имеются и рефлекторы, «отражающие» электрический сигнал, который передаётся от одного к другому преобразователю.Преобразователь-приёмник стопроцентно точно «знает» было ли нажатие, а также в какой конкретно точке оно произошло, так как пользователь своим касанием прерывает акустическую волну. При этом, стекло волнового дисплея не имеет металлического покрытия – это предоставляет возможность сохранить в полном объёме 100 % изначального света. В связи с этим, волновой экран представляет собой наилучший вариант для тех пользователей, которые работают в графике с мелкими деталями, потому, что резистивные и ёмкостные тачскрины не являются идеальными в вопросе чёткости изображений. Их покрытие задерживает свет, что в результате существенно искажает картинку. –> –>

Что такое тачскрин

Этот термин образовался от двух английских слов — touch и screen, что буквально переводится как «сенсорный экран». История его появления продолжительная и происходила в несколько этапов. Первый в мире управляемый пальцем дисплей придумал и описал в своих научных работах американец Е. А. Джонсон в 1965 году. Пятью годами позже Доктор Сэмюэль Херст в ходе экспериментов разработал резистивный сенсорный экран, а само физическое производство продукта началось лишь в 1973 году.

В настоящее время жители городов имеют дело с сенсорными панелями практически ежедневно: ими оборудованы не только смартфоны и планшеты, но и банкоматы, справочные терминалы и пункты приема платежей. Тачскрин соединяется с дисплеем и чутко реагирует на любые прикосновения. Его можно охарактеризовать как устройство ввода информации, которое служит для замены клавиатуры.

Важно знать, что тачскрин — это лишь часть общей конструкции, ответственная только за сенсор. Для передачи изображения используется дисплей, который представляется собой жидкокристаллическую матрицу

Единство этих двух элементов называется дисплейным модулем, который является практически главным компонентом любого высокотехнологичного устройства.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
