Жесткая подводка для смесителя: устройство, плюсы и минусы + особенности монтажа

Что такое подводка и где применяется?

После прокладки водопроводных труб в помещении их необходимо подсоединить к сантехническим фитингам. К ним относятся краны, перекрывающие подачу воды к прибору при необходимости его замены/ремонта, и краны, подающие воду к душам, биде, писсуарам, лейкам, стиральным и посудомоечным машинам и другим приборам.

Поскольку обычно невозможно подключиться непосредственно к центральной системе водоснабжения, для соединения используется дополнительный элемент — подводящая труба. Он обеспечивает контакт между трубой и краном и отвечает тем же требованиям прочности.

В качестве соединительных труб используются металлические патрубки для жестких труб и металлические и плетеные шланги для шлангов. Эти соединители имеют резьбу или соединительные гайки на обоих концах и подключаются к крану и розетке водопровода.

При правильном сочетании всех элементов сантехнической арматуры металлические варианты выглядят более эстетично по сравнению с другими типами подводящих труб.

Помимо бытовых трубопроводов, они также используются в промышленности для гидравлического соединения сложного оборудования, различных механических транспортов и соединения газопроводов между собой и с оборудованием.

Общее устройство и принцип работы

В зависимости от типа сантехническая линия может незначительно отличаться на устройстве.

В его основные компоненты входят:

• металлическая трубка или резиновый шланг в оплетке;
• накидная гайка с уплотнительным кольцом – используется для затяжки соединений;
• штуцер – металлический патрубок, соединяющий трубу и смеситель;
• ниппель – крепится к трубке и имеет подвижное соединение с накидной гайкой.

Фитинги расположены с двух сторон вкладыша и крепятся к нему путем обжима с помощью гильзы для обжима или пайки. Для подключения ниппель имеет внешнюю резьбу и резиновую уплотнительную шайбу.

Для установки на фитинг с внешней резьбой используется накидная гайка, которая при затяжке обеспечивает плотное соединение с ниппелем на конце линии. Между ниппелем и накидной гайкой также установлено уплотнительное кольцо.

Поскольку гайка вращается независимо от трубки, при затяжке трубка остается неподвижной. Поэтому установку нужно производить в правильной последовательности.

Перед покупкой необходимо точно подобрать необходимый типоразмер соединительных элементов, а также проверить соответствие всех характеристик в паспорте изделия

В зависимости от типа муфта способна выдерживать давление до 50 бар и температуру до 150 ° C, что более чем достаточно для системы горячего водоснабжения. Ведь по ГОСТу рабочее давление в водопроводных трубах квартир должно составлять 4 бара.

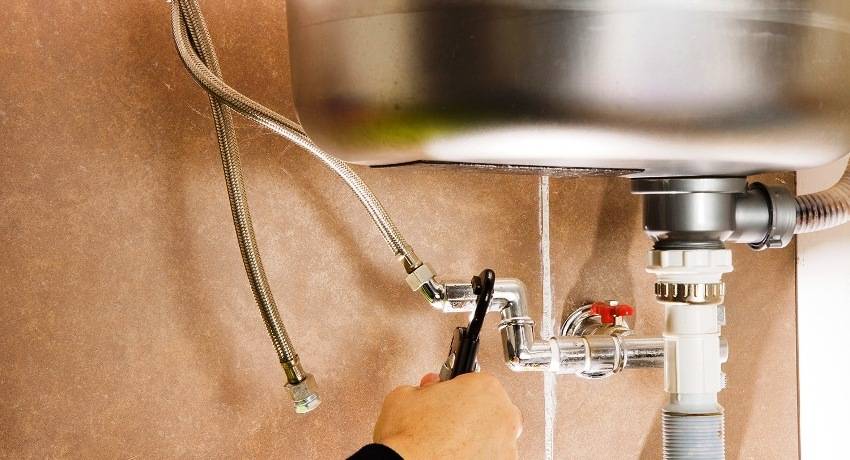

Установка кухонного смесителя

Замена кухонных кранов близится к завершению. Затем кран собирается и устанавливается на место. Гораздо удобнее, если операцию можно выполнить на той же раковине, с которой она была удалена. Если это невозможно, половина операции должна выполняться полностью в шкафу. Фото.

Не самая удобная позиция

Сборка.

Сначала накрутите гибкие подводки на кран. Они вкручиваются вручную и слегка затягиваются гаечным ключом — не более чем на два оборота.

Вкрутите гибкие шланги в отверстия в корпусе крана.

Теперь на корпус нужно надеть резиновую прокладку, которая герметизирует место соединения крана с поверхностью раковины. Это резиновое кольцо приличного диаметра, которое входит в комплект поставки. Он втягивается через установленный шланг подачи, расположенный на теле.

Прикрепление прокладки к корпусу

Современные смесители для кухни имеют две различные формы крепления к раковине. Первый — использование гайки — вы видели в той части, где мы говорили о демонтаже крана. Это просто «старая» система. Второй предполагает наличие фактора крепления стержня и прокладки в форме подковы. Обычно это один стержень, но может быть и два. При наличии таких стержней они вкручиваются в соответствующие гнезда. Там, где присутствуют гайки, они удаляются.

Стержни для дополнительного крепления.

Установите в раковину

Теперь кухонный кран можно установить в раковину. Сначала гибкий шланг обматывается вокруг отверстия, затем тело помещается в центр отверстия. Далее действие зависит от типа крепежа. Если это обычная гайка — ее просто затягивают, стараясь не переборщить.

Гайка навинчивается на корпус.

Если это модель со стержнем — смысл тот же, но внешний вид другой. Сначала изнашивается прокладка (иногда в форме подковы), затем нажимной диск. Затем гайка навинчивается на стержень. Гайка слегка затягивается гаечным ключом. В этом нет ничего сложного.

Прилегание стержня к крану

Способы соединения крана с ПНД-трубой

Все виды соединений в пластиковых трубопроводах подразделяются на неразъёмные и разъёмные. К первым из них относятся:

1. сварка;
2. пайка;
3. клеевое соединение.

Они используются для соединения труб и фасонных частей. Неразъёмные соединения для установки трубопроводной арматуры применяются крайне редко.

В качестве примера такого решения можно назвать краны с закладными нагревателями под муфтовую сварку. Для монтажа кранов, задвижек и клапанов всех видов в 99 случаях из 100 используются разъёмные соединения. В их число входят такие способы:

• на резьбе;
• на фланцах;
• обжимные (компрессионные) соединения – цанговые и хомуты.

Врезать кран в ПНД-трубу напрямую через резьбовые соединения невозможно. Для этого существуют разнообразные фитинги для перехода от пластиковых труб к металлу и наоборот.

Советы по выбору

Ознакомим вас с несколькими полезными рекомендациями, которые позволят вам верно определиться с выбором гибкой подводки для своего смесителя.

• Изучите внимательно этикетку, проверьте характеристики устройства, ознакомьтесь с производителем. Все они должны соответствовать вашим требованиям и используемой сантехнике.
• Проверьте, не кажется ли подводка очень легкой. Если это так, тогда скорее всего материалом для оплетки послужил алюминий, а штуцеры изготовили из низкосортного металла. Со временем такие элементы попросту разрушатся.
• Ни в коем случае не покупайте изделие, если его штуцер выполнен из пластика. Это самый плохой вариант, который только может существовать на рынке.
• Проверьте подводку на предмет «дубовости». На то она и гибкая, чтобы быть эластичной. Отсутствие эластичности говорит о плохом качестве шланга. С течением времени внутри него появятся трещины, либо он вовсе лопнет.
• Убедитесь, что штуцеры качественно опрессованы, трубки вставлены полноценно, а гильзы компрессии выполнены из нержавейки.
• Присмотритесь к накидным гайкам. Порой они бывают очень легкими или слишком тоненькими. Легкость говорит о том, что штуцер может быть пластиковым, или гайка попросту изготовлена из низкосортного металла. Это приводит к протечкам. Оптимальный вариант — это никелированная латунь. Проверить, она ли используется, либо подделка, можно путем простой царапины.
• Понюхайте подводку. При всей комичности совета, он даст много понять об изделии. Наличие резкого запаха свидетельствует об использовании технической резины, опасной для вашего здоровья. Как правило, подобные явления характерны для дешевых подводок и смесителей.
• Предназначение. Каждая подводка имеет свою специальность, так скажем. Существуют изделия для горячей воды, холодной, а также универсальные модели. Обозначается это соответственно красной или синей оплеткой. Что касается универсальных вариантов, то там должны присутствовать оба цвета.

Как выбрать подходящую

У каждого человека свои представления об идеальной сантехнике. Это относится и к подводке. Потому чтобы выбрать оптимальный вариант именно для себя, ответьте на несколько вопросов.

Материал изготовления. Что бы вы ни выбирали, изделие должно обладать высокими показателями качества. Сами понимаете, во многом от этого зависит стоимость. Не рекомендуем экономить на подобных вещах. Лучше заплатить за подводку больше, но гарантировать себе длительную и безотказную работу сантехники.

Качество. Сопоставимый с предыдущим вопрос, однако имеет свои нюансы

Тут обращать внимание следует на само изделие, производителя. Не бойтесь спрашивать у продавцов сертификаты качества. Подделок на рынке достаточно, ровно как и бракованной продукции

Перед покупкой убедитесь, что все элементы исправны, отсутствуют всевозможные дефекты. Кроме того, какую подводку вы осматривали, ту вы и должны забрать

Подделок на рынке достаточно, ровно как и бракованной продукции. Перед покупкой убедитесь, что все элементы исправны, отсутствуют всевозможные дефекты. Кроме того, какую подводку вы осматривали, ту вы и должны забрать.

Соединения. Проверяется качество соединительных элементов, материалы их изготовления. Увы, не всегда можно определить их надежность визуально.

Цена ремонта и обслуживания. Очень дорогая подводка не всегда оправдывает вложенные средства. Также не стоит покупать редкие, необычные элементы сантехники. Это может негативно сказаться на стоимости ремонта, замены составляющих. Их тяжело найти, либо цена запредельная.

Внешность. Изучив все основные моменты, не забывайте про эстетическую сторону вопроса. Подводка должна нравиться вам, подходить под дизайн интерьера ванной, соответствовать заданному стилю.

Что вам больше нравится. Вопрос сугубо индивидуальный, то есть опираться нужно на личные предпочтения и пожелания.

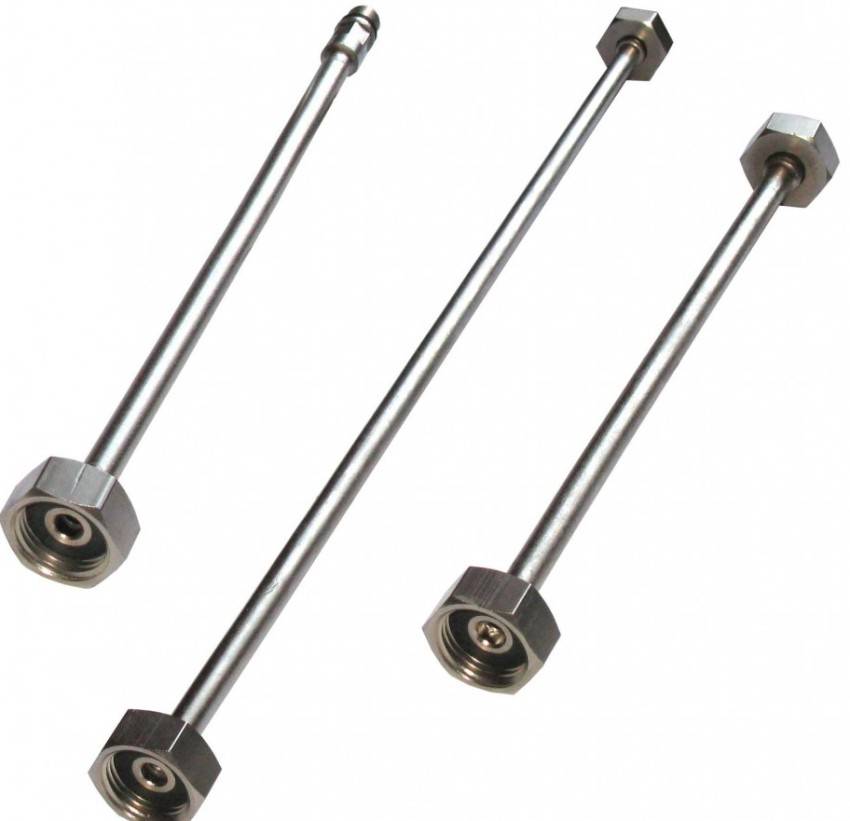

Преимущества и недостатки использования жесткой подводки

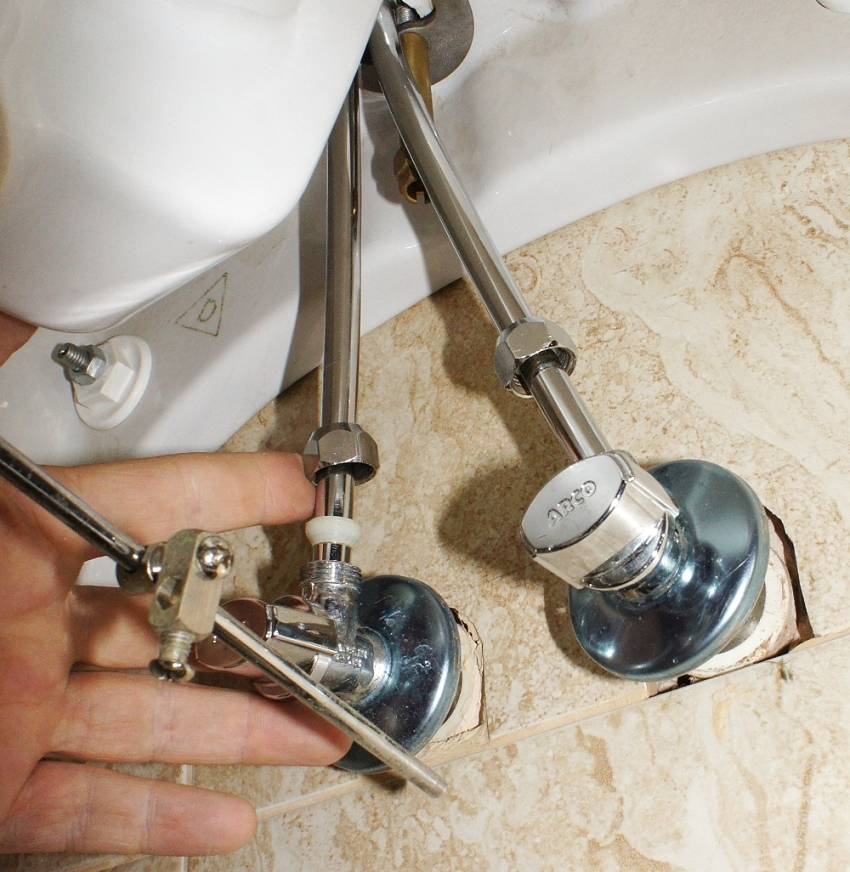

Этот тип подводки характеризуется жесткостью. При подключении смесителя к системе с помощью такой конструкции соединение получается неподвижным. Жесткая подводка представлена в виде металлической трубы с хромированным покрытием. Исключением являются медные изделия, которые не имеют защитного слоя, поскольку на их поверхности не размножаются вредные бактерии и плесень.

Жесткая подводка имеет длительный эксплуатационный срок, который составляет порядка 20 лет

Преимущества жесткой подводки для смесителя:

1. Отличные декоративные качества и классический дизайн.
2. Способность выдерживать воздействие высоких температур, а также их перепады.
3. Стойкость к агрессивному влиянию химических веществ.
4. Высокий запас прочности.
5. Устойчивость к коррозийным повреждениям.
6. Длительный срок эксплуатации (до 20 лет).

К недостаткам жестких конструкций относится высокая цена, а также довольно сложная схема установки. Поскольку в процессе монтажа все элементы находятся в стационарном положении, сборка такого соединения может сопровождаться определенными трудностями.

За счет гладкой поверхности, поддержание подводки в чистоте не становится проблемой

Длину трубок следует подбирать очень тщательно. Если направление водорозеток располагается не вертикально, придется его изменить. Для этих целей используются фитинги изогнутой формы. Кроме этого, неподвижное соединение создает дополнительные сложности в процессе ремонта и обслуживания кранов. Поэтому покупатели отдают предпочтение гибким вариантам соединений.

Преимущества и недостатки использования гибкой подводки для воды

Установка жестких стальных труб – трудоемкий процесс, в результате которого получается громоздкая и тяжелая металлическая конструкция. Монтаж гибких изделий не требует значительных усилий. При этом надежность системы и качество соединений совершенно не страдают.

У гибкой подводки для кухонных смесителей и других точек соединения имеется множество выгодных преимуществ:

1. Безопасность и удобная система эксплуатации.
2. Герметичность конструкции, которая достигается за счет использования высококачественных материалов для изготовления этих изделий.
3. Для установки и демонтажа подводки не требуется специальных навыков, знаний и профессионального оборудования. С этой работой может справиться даже неопытный человек.
4. Устойчивость к вибрационному воздействию. Гибкие соединения не боятся гидравлических ударов.
5. При условии правильной эксплуатации срок службы изделий довольно велик.
6. Гибкие шланги способны нормально функционировать в широком температурном диапазоне.

Технические характеристики нержавеющей стали позволяют применять оплетку из нее практически во всех узлах забора воды

В отличие от жестких конструкций положение гибких соединений можно изменять и перемещать их относительно смесителя.

Недостатки гибких шлангов для смесителей:

1. Гибкие изделия боятся механических нагрузок и легко поддаются деформационным изменениям, поэтому их нельзя сильно скручивать, перегибать или натягивать. В противном случае срок службы подводки значительно сократится.
2. Не разрешается устанавливать гибкие шланги рядом с источниками открытого огня.
3. Если в разные помещения одновременно подается вода, подводка может издавать неприятный шум из-за вибраций, возникающих в трубах.

Основным минусом алюминиевых оплеток является их низкая сопротивляемость коррозии

Кроме этого, металлические компоненты, которые присутствуют в соединительном устройстве, со временем поражаются коррозией. Некоторые разновидности гибких изделий чувствительно реагируют на воздействие высоких температур. Если вода в трубопроводе слишком горячая, может возникнуть протечка.

Монтаж

Соблюдая последовательность монтажных работ, вы без проблем подключите жесткую подводку к своему смесителю.

• Определите место для размещения смесителя.
• Подготовьте стену под последующую установку трубок. Наметьте специальные полосы для размещения труб. Сделайте штробу. Некоторые трубки могут проходить по стене, другие — с углублением. Не забывайте, система будет иметь колена, потому предварительно отметьте их на стене.
• Соберите трубы. Преимущественно даже опытные домашние мастера поручают эту задачу профессионалам. Так или иначе, не забудьте на этом этапе накрутить эксцентрик. Подмотка пока не требуется.
• Зафиксируйте старый смеситель, чтобы убедиться в правильности расположения системы. Не переживайте, на всех моделях смесителей имеется идентичное расстояние между посадочными точками.
• Если вы поняли, что все выполнено правильно и ровно, приступайте к заделке штроб. Для этого вам понадобится цементная смесь. Также предусмотрите слой для последующего нанесения отделочного материала (поскольку это ванная комната, то большинство из нас применяют керамическую плитку).
• Когда цементная смесь высохнет, можете снимать старый смеситель, устанавливать на его место новый.
• Завершающим этапом станет обработка поверхности стен и монтаж кафельной плитки. Убедитесь в плотности всех креплений, дабы не возникло протечек в процессе эксплуатации.

Бедная лошадь лучше, чем совсем без лошади.

Распространенные ошибки, допускаемые неопытными мастерами. Они не обращают внимания на размеры и покупают трубы меньшего размера, чем им нужно. Тогда, вместо того чтобы купить более длинную, они начинают командовать и соединяют несколько труб в одну. Это тот случай, когда скряга платит вдвое больше. Также потому, что дополнительные соединения рискованны. Да, вы можете соединить два шланга с бочкой, но и она может выйти из строя, особенно если она была создана китайским мастером.

Фото: himki.praktika.onlineПри подключении ищите медные фитинги. Они служат на полвека дольше, чем трубы.

Гибкая подводка для смесителя Grohe как защита от «левых» шлангов

Процитируем первую же строку с первого же комментария первого попавшегося на глаза форума о подводках Grohe: «…обратил внимание на то, что гибкая подводка не откручивается от корпуса. Она просто запрессована к корпусу. Это у всех смесителей Grohe или есть с разборной подводкой?»

Это у всех смесителей Grohe или есть с разборной подводкой?»

Гибкая подводка для смесителей Grohe

За ответом далеко ходить не надо: он — на следующем по поисковому списку форуме: «Купил вчера два Grohe-вских смесителя — Eurostyle и Avina. У обоих гибкая подводка, причем у Eurostyle она вкручена в корпус крана, а у Avina — как-то хитро защелкнута, что подводка спокойно вращается относительно корпуса», — и далее развертывается такая занятная дискуссия, как в том и другом случае эту подводку можно выкрутить, выдернуть, выломать, что г-н Задорнов с его байками про российскую смекалку стоит в стороне и завистливо курит:

Как работает смеситель с термостатом

Статья на нашем сайте «Немецкие смесители: столько воды не унёс Рейн, сколько прошло сквозь них…» поможет читателю поближе познакомиться германским сантехническим брендом Grohe

О том, что такое подводка для смесителя и какая она бывает, читайте здесь: https://remontspravka.com/mixer-communication

— Подводка вставляется вщелкиванием, вынимается — выкручиванием специальным ключом. Сделать самому элементарно из обычной трубки, — требуются только фрезерный станок и сварка.

— Это только в первый раз страшно. Самое сложное гайку, что под рычажком спрятана, открутить.

Операция по замене гибкой подводки к смесителю Grohe

— Зажал пассатижами латунную вставку за выступающие «усики» и начал выкручивать. Вывернулась как миленькая, — это лишь часть форумных советов о том, как раскурочить смеситель Grohe вместе с подводкой.

Самое забавное заключается в том, что мало кто из комментаторов объясняет, зачем вообще нужны все эти манипуляции. Длины комплектных шлангов не хватает? А не проще ли будет их нарастить? Понятно, что солидная фирма хочет увеличить свои барыши и всеми силами стремится к тому, чтобы вместе с фирменными смесителями покупатель приобретал и фирменные аксессуары, а не какие-нибудь дешевые «левые».

Установка гибкой подводки к смесителю Grohe

Понятно, что ради этого специалисты фирмы придумывают разного рода хитрые защёлки и нестандартные резьбы, чтобы «левую» подводку нельзя было подсоединить к фирменному смесителю. Понятно, что каждый россиянин считает долгом чести перехитрить «буржуйского спеца» и приторочить к их «смесакам» что-то своё, родное, хранившееся 15 лет в кладовке на даче.

Но мы в этом деле не советчики. По той простой причине, что после самодеятельной замены гибкой подводки к смесителю Grohe потребитель лишается права на гарантийное обслуживание со стороны фирмы. Поэтому, если случилась реальная необходимость в замене подводки, надо просто обращаться в сервисный центр компании. В Москве их аж четыре штуки.

Как выбрать диаметр гибкой подводки с учетом ее типа

Гибкая подводка для воды представляет собой резиновые шланги в металлической или нейлоновой оплетке и сильфонную подводку. Гибкая подводка для воды имеет два наконечника (по одному на каждый конец шланга), которые обеспечивают возможность подключения по принципу штуцер-штуцер, гайка-гайка и штуцер-гайка к трубам с диаметром 1, 1/2, 3/4 и 3/8 дюйма. Внутренний диаметр гибкой подводки влияет на пропускную способность шланга.

Гибкая подводка в металлической или нейлоновой оплетке – это шланг из этиленпропиленового каучука (нетоксичной резины), оплетенный снаружи стальной нержавеющей или нейлоновой нитью. Эта оплетка защищает шланг от гидравлических ударов и увеличивает его механическую стойкость.

Материал, используемый при производстве гибкой подводки, безопасен для здоровья (не токсичен), поэтому часто применяется в системах питьевого водоснабжения. Такая подводка устойчива к высоким температурам до +95 градусов Цельсия. Эти характеристики позволяют применять ее в системах отопления и в горячем водоснабжении.

Высокая механическая стойкость гибкой подводки позволяет ей выдерживать гидравлические удары (рабочее давление воды до 20 атм). В зависимости от требуемого расхода воды диаметр гибкой подводки (проходное сечение) может быть разным. В системах водоснабжения чаще всего используется подводка с внутренним диаметром равным 8 мм. Синяя нить в оплетке указывает на возможность ее применения в системах холодного водоснабжения, а красная – горячего.

Гильза из нержавеющей стали обеспечивает надежное соединение шланга в металлической оплетке с втулкой из никелированной латуни. Для более удобной установки этого вида подводки есть два типа арматуры, укомплектованной прокладками для герметичного соединения: штуцер с резьбой (для надежного соединения с внутренней резьбой на подключаемом оборудовании) или накидные гайки (для присоединения к трубе с наружной резьбой). Осуществляя монтаж гибкой подводки в металлической обмотке, рекомендуется применять шланги длиной не более 2,5 м. Срок эксплуатации составляет не более 5 лет.

Приобретая гибкую подводку, необходимо внимательно осмотреть изделия. Не допускается присутствие вмятин, выпуклостей и других изъянов на гайке и обмотке. Нити оплетки должны быть ровными, без выступов и т. д. Элементы штуцера должны быть соосны со шлангом. Уплотняющая прокладка не должна мяться и отсоединяться. Недочеты на декоративном покрытии также недопустимы. При подборе товара попросите паспорт продукции и уточните гарантийный срок эксплуатации. При возможности приобретайте подводку только у официальных дилеров.

Сильфонная подводка – рукав (шланг), изготовленный из нержавеющей стали в виде гофры. Для производства такого вида подводки лента из нержавеющей стали скручивается в трубу и сваривается лазерным лучом по всей длине, а затем сжимается в гофр. К втулке привариваются завальцованные гильзы. Срок службы такой подводки выше, чем у шланга в металлической обмотке, и может составлять до 25 лет. Благодаря гофрированной структуре сильфонная подводка способна выдерживать большие перепады давления, гидроудары и поглощать тепловые расширения (способна сохранять свои свойства в температурном диапазоне от -50 °С до + 250 °С).

В процессе эксплуатации от переменного давления на металле образуются микротрещины, что способствует разрушению. При экстремальных условиях используется защищенный вариант – сильфонная подводка в металлической оплетке. Ее просто монтировать, она обладает отличной гибкостью и при этом не нарушается проходное сечение (не менее 11 изгибов на одну точку).

Помимо плюсов, сильфонная подводка имеет и минусы. При одновременном использовании водопровода в ванной и на кухне слышны вибрация и гудение гофрированного шланга, усиливающиеся с увеличением напора воды. По этой причине рекомендуется подбирать гибкую подводку большего диаметра. При большом потреблении воды рекомендуется использовать диаметр шланга гибкой подводки 3/4 дюйма. Еще один способ борьбы с вибрацией и гудением – применение сильфона с пластиковым покрытием, которое также оберегает гофр от повреждения.

Читайте материал по теме: Как выбрать гибкую подводку

Как выбрать подводку

Подводка для смесителя

Чтобы выбрать подходящую сильфонную подводку, нужно следовать таким правилам.

Длина шланга подбирается в каждом случае индивидуально

Шланг не должен находиться в сильном натяжении, поэтому лучше выбрать длину с запасом.
Смеситель подключается с помощью двух подводок, поэтому стоит обратить внимание на количество шлангов в комплекте. Также в наборе должны быть два штуцера – длинный и короткий.
Штуцеры шланга не должны иметь деформаций и дефектов

Также они должны быть изготовлены из нержавейки или из латуни. Дешевых алюминиевых аналогов лучше избегать.
Перед тем, как купить шланг, следует выяснить показатели давления и температуру воды, чтобы не ошибиться в выборе параметров изделия.
Диаметр трубки напрямую зависит от расхода воды оборудования. К примеру, сечение шланга для ванной должно быть около 15 миллиметров, для унитаза – 8, а для умывальника – 10.
В комплекте поставки подводки должна быть техническая документация. С ней следует внимательно ознакомиться и обратить внимание на материал, из которого сделан внутренний шланг. Это должна быть резина ЕРДМ, которая предназначена для эксплуатации в пищевой промышленности.
Чтобы проверить, действительно ли подводка сделана из стали, можно взять с собой магнит. Он должен притягиваться к шлангу.
Важный момент – маркировка изделия. Синие элементы на гофре говорят о предназначенности шланга для холодного водоснабжения, а красные – для горячего.
Качественное изделие должно иметь гарантию от производителя не менее одного года.
Не выбирайте подозрительно дешевые изделия. Слишком низкая цена – показатель сомнительного качества. Лучше присмотреться к шлангам от популярных европейских производителей.

Если есть сомнения при выборе, лучше заручиться поддержкой профессионала. Он поможет подобрать подходящий шланг для конкретного смесителя и проконсультирует по нюансам монтажа и эксплуатации. Можно почитать отзывы об изделиях известных производителей, которые помогут разобраться в тонкостях выбора сильфонной подводки.

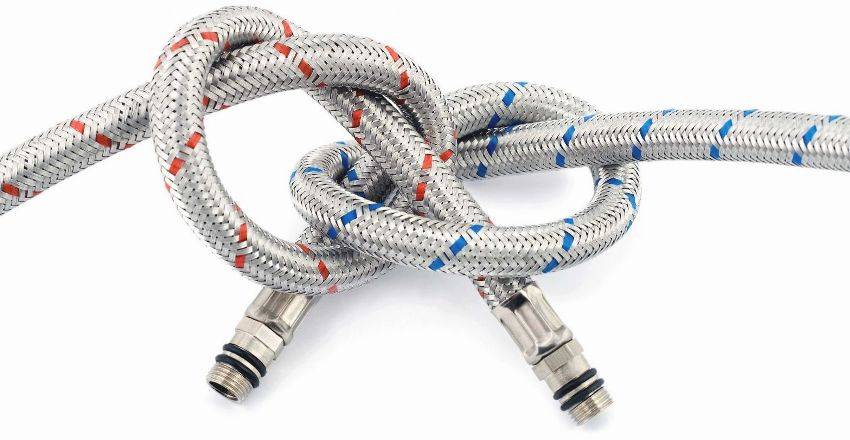

Гибкий шланг покрытый армированной оплёткой.

Он представляет из себя шланг, весьма эластичный и покрытый оплёткой из различных материалов. К торцам прикреплены фитинги. На одном торце прикреплён штуцер, на другом накидная гайка, имеющая определённый диаметр внешней резьбы.

Из достоинств выделяют невысокую цену. Именно поэтому эту разновидность гибкой подводки для воды очень часто выбирают покупатели.
Технология изготовления шланга не слишком сложна. Но тем не менее этот тип подводки имеет весьма сложную структуру. В основе лежит резина, каучук или усиленный сшитый полиэтилен. Шланг оплетён проволочной нитью.

При оплётке возможно использование разнообразных материалов:

1. Нержавеющая сталь — самый популярный материал для обмотки. Она характеризуется наиболее средними параметрами. Хорошо проявляет свои свойства при +95 градусах жидкости 10 атм. давления. Надёжная работа обеспечена в течение 10 лет. Идеально подойдет для подключения водоснабжения к бачку унитаза.
2. Нейлон проявляет себя лучше нержавейки. Рабочая температура до +110 градусов. Рабочее давление не может быть больше 20 атм. давления. Стабильная работа составляет более 15 лет.
3. Алюминий — менее устойчивый материал при производстве оплётки. Температура жидкости обязательно должна быть не больше определённой температуры. Это +80 градусов для стабильной работы оплётки. Давление не более 5 атмосфер. Работа такой оплётки составляет около 5 лет. Из недостатков следует выделить повышенную подверженность коррозии. Изделия с алюминиевой оплёткой нужно применять в среде с небольшой влажностью.
