Полипропиленовые трубы для отопления: виды, критерии выбора, маркировка

Виды полимерных труб для отопительных трубопроводов

Сегодня на рынке можно найти 3 вида пластиковых труб для систем отопления. Изделия производятся из различных полимеров.

  • Трубы из сшитого полиэтилена.
  • Полипропиленовые трубы.
  • Металлопластиковые изделия.

Каждый из видов труб может использоваться для монтажа надежной и долговечной системы отопления. Впрочем, особенности каждого материала будут определять некоторую специфику эксплуатации таких теплосетей.

Трубы из сшитого полиэтилена

Трубы из полиэтилена, равно как и соединительные элементы к ним, стоят дороже, чем аналоги из полипропилена. Кроме того, такие изделия проще монтировать, поскольку не требуется использовать специальный инструмент. Полиэтиленовые трубы легко гнуть, особенно в разогретом состоянии.

Этот тип пластиковых труб показывает наилучшую устойчивость к многократной заморозке носителя. Коридор рабочих температур от -50 до 100°С. При условии соблюдения этих параметров срок службы трубопровода на базе труб из сшитого полиэтилена достигает 50 лет.

Среди недостатков полиэтиленовых труб отметим уязвимость материала к ультрафиолетовому излучению. Впрочем, многие современные изделия выпускаются с защитной оболочкой, которая минимизирует это негативное воздействие.

Полипропиленовые трубы

Главное достоинство полипропиленовых труб – малая стоимость.

Простота монтажа, о которой можно нередко услышать, достаточно относительна. Во-первых, монтаж потребует использование специального сварочного аппарата. Устройство имеет немалую стоимость, и требует определенных навыков работы.

Во-вторых, у полипропилена почти невозможно проверить качество сварного соединения, которое, между тем, зависит от многих параметров. От квалификации мастера, состояния сварочного аппарата, правильной температуры нагрева, времени выдержки.

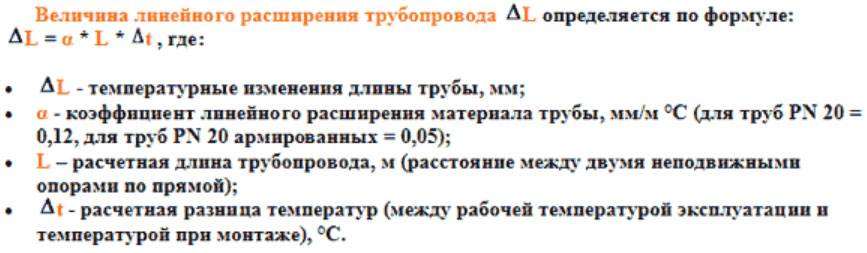

Еще один недостаток полипропиленового трубопровода – линейное удлинение. Даже армированные изделия способны заметно удлиняться при нагреве, что нередко приводит к изменению конфигурации трубопровода.

Рекомендуем ознакомиться:  Как правильно подобрать размер пластиковых труб для различных трубопроводов?

По этой причине полипропилен не рекомендуется использовать в проектах, предусматривающих заливку трубопровода в стяжку.

Стоит помнить, что для системы отопления подойдет не всякая разновидность полипропиленовых труб:

  • Первый тип. Маркировка PP-H. Не предназначен для сетей с высокими температурами носителя. Применяется по большей части в системах вентиляции и холодного водоснабжения.
  • Второй тип. Маркировка PP-B (PP-2). Часто используется в сетях с небольшими температурами носителя, к примеру, системах теплого пола.
  • Третий тип. Маркировка PPRC (PPR, PP-3). Устойчив к компрессионным воздействиям и высоким температурам. Наилучшим образом подходит для строительства систем отопления.

Металлопластиковые изделия

Наиболее распространенный вид труб для отопительных систем. Многослойная структура трубы (два слоя сшитого полиэтилена, два слоя клея и помещенная между ними алюминиевая вставка) делает ее устойчивой к высоким температурам и позволяет легко гнуть изделия без специального инструмента. Хорошая гибкость поможет значительно сократить количество соединительных элементов.

Металлопластик имеет отличные шумоизоляционные качества и не образует конденсат. Трубы выпускаются бухтами и продаются погонными метрами. Это позволяет минимизировать отходы.

Соединение участков трубопровода производится посредством фитингов, которые, кстати, считаются самым слабым местом таких теплосистем:

  • Резьбовые соединения легко монтируются, но не считаются надежными и долговечными. Кроме того, стоимость таких фитингов неоправданно высока.
  • Пресс-фитинги считаются более надежными, но для их монтажа требуются специальные обжимные клещи. Такое соединение получается неразборным.

Технические характеристики полипропиленовых труб для отопления

На рынке существует немало вариаций полимерных труб, но для горячего водоснабжения и отопления рекомендуется применять только полипропилен. Такие материалы, как ПВХ или ПНД являются слишком мягкими для данных целей, они лучше подойдут для подачи холодной воды, некоторые — для канализаций. Главные особенности, позволяющие использовать трубы из полипропилена в системах отопления, — это высокая прочность при достаточной легкости, а также способность сохранять работоспособность в агрессивных средах.

Труба полипропиленовая, подходящая для устройства отопления частного дома или в квартире, обладает представленными техническими характеристиками:

Способность выдерживать мощное давление. Вообще трубы PPR можно ставить на любые системы, существующие на данный момент. Давление, какое только могут выдерживать полипропиленовые трубы для отопления, напрямую зависит от постоянной рабочей температуры воды: чем сильнее нагрев, тем меньшее давление будет разрешено. Большинство изделий из полипропилена спокойно выдерживают давление в 4-6 атмосфер при том, что система будет нагреваться до +70 градусов.

ПП-трубы подходят для установки в любых системах отопления, так как способны выдерживать давление, поддерживаемое в сетях

Термоустойчивость. Оптимальная работа трубы отопления из полипропилена будет обеспечена даже при окружающей температуре воздуха в -15 градусов. Этот показатель не имеет особого значения на практике, но еще раз доказывает прочность изделий из PPR. Температурные характеристики этих труб будут такими:

  • температура появления хрупкости – от -5 до -15 градусов;
  • температура размягчения полимера – от 110-140 градусов;
  • температура плавления – от 140 до 170 градусов.

Данные характеристики дают понять, что использование качественных полипропиленовых труб для отопления оправдано и безопасно во всех современных системах. Отопительная система может нагреться до указанного уровня размягчения только при очень высокой температуре теплоносителя (до 95 градусов), а таковой она бывает в очень редких случаях. Кратковременные скачки температур допускать можно без вреда для целостности полипропилена.

Низкая степень теплопроводности. На поверхности полипропиленовых труб отопления не образуется конденсат именно благодаря этому свойству. Сама температура трубы при этом будет максимально близкой к температуре теплоносителя.

Неподверженность влиянию коррозии. Полипропиленовые трубы для отопления гораздо лучше противостоят влиянию различных неблагоприятных сред. В отличии от изделий из металлов, они никак не реагируют на длительный контакт с влагой. Соли и другие примеси, какие только встречаются в водопроводной воде, полипропилену совершенно не страшны. Для того, чтобы произошло разложение полипропилена, материал должен вступить в реакцию с сильнодействующей кислотой. Чего в бытовых условиях, конечно же, не случается.

Для бесперебойной работы отопления и его долговечности важно правильно подбирать фитинги для труб

Продолжительный срок службы. Производители обещают, что при использовании полипропиленовых труб в отоплении о монтаже новых конструкций можно будет не задумываться на протяжении 50 лет. Это достаточно высокий показатель, так как срок службы, к примеру, стальных труб обычно не превышает 20-30 лет. Чугунные трубы имеют больший срок службы, но их установка сейчас популярностью не пользуется.

Эксплуатационный срок полипропиленовой трубы отопления будет зависеть от таких факторов, как постоянное давление, схема системы и наличие температурных перепадов. Также то, насколько правильно был сделан выбор соединительных элементов, напрямую влияет на показатели срока службы полипропиленовых труб отопления.

Виды соединительных элементов

Соединительных элементов, помимо фитингов, может быть несколько:

  • Муфта – деталь в виде колечка. Она предназначена для скрепления двух труб. Внутренний размер муфты должен соответствовать наружному размеру основной детали;
  • Переходник – фитинг в виде бочонка с колечком меньшего диаметра. Переходники бывают с внутренней и внешней резьбой. Переходы диаметров просто необходимы для подсоединения стояка с горизонтальными трубами разводки отопления;
  • Уголок. Из названия понятно, что элемент изогнут под углом. Он нужен для того, чтобы образовать угловой стык между трубами. Некоторые умельцы отказываются от уголков и предпочитают нагреть пластик до 140C°, придать ему нужный изгиб. Это может привести к снижению пропускной способности водопровода и увеличить возможность протечек. Уголки выпускают с изгибом в 45 или 90C°. Детали с резьбой очень часто используют для монтажа полотенцесушителей или батарей отопления;
  • Крестовина и тройник. Очень часто приходится монтировать вместе несколько узлов системы. Крестовина соединяет отвод четырёх направляющих в стороны, на тройнике соответственно можно сделать три разветвления. И те и другие детали могут быть без резьбы и с резьбой под разные виды труб;
  • Обводы. Нередко, во время проведения отопления на пути встречается технологическое препятствие, которое необходимо обойти. В этом случае применяются обводы. Они дают возможность изменить траекторию трубы, не нарушая её целостность;
  • Компенсаторы температуры. Это простоя конструкция гибкой формы, внешне напоминающая свёрнутую петлю, выполняет нужную функцию. При резком повышении температуры и давления воды в трубах эта важная деталь компенсирует расширение внутри системы трубопровода. Устройство легко монтируется в конструкцию, повышает её долговечность без протечек.

Какие бывают и какие лучше

Лучшие полипропиленовые трубы

По строению полипропиленовые трубы бывают трех видов:

  • Однослойные. Стенки полностью сделаны из полипропилена.
  • Трехслойные:
    • армированные стекловолокном — между двумя слоями полипропилена запаяны нити стекловолокна;
    • армированные фольгой — конструкция похожа.

Зачем армируют полипропиленовые трубы? Этот материал имеет большой коэффициент теплового расширения. Один метр однослойной трубы становится длиннее на 150 мм при нагревании до 100 °C. Это много, правда их так сильно никто не нагреет, но и при более низких дельтах температур увеличение длины не менее впечатляет. Для нейтрализации этого явления ставят компенсационные петли, но не всегда такой подход спасает.

Виды компенсаторов для полипропиленовых труб

Производители нашли другое решение — начали изготавливать многослойные трубы. Между двумя слоями чистого пропилена укладывают стекловолокно или алюминиевую фольгу. Эти материалы не нужны для усиления или каких-либо других целей, а только для уменьшения термического удлинения. Если есть слой стекловолокна, то температурное расширение в 4-5 раз меньше, а со слоем фольги — в 2 раза. Компенсационные петли еще нужны, но ставятся реже.

Слева армированная стекловолокном труба, справа — обычная однослойная

Зачем делают армирование и стекловолокном, и фольгой? Дело в диапазоне рабочих температур. Те, что со стекловолокном могут выдержать нагрев до 90 °C. Этого достаточно для ГВС, но не всегда недостаточно для отопления. У полипропиленовых труб, армированных фольгой, температурный диапазон шире — они выдерживают нагрев среды до +95 °C. Этого уже достаточно для большинства систем отопления (кроме тех, в которых стоят твердотопливные котлы).

Какие ППР трубы подходит для каких систем

Исходя из всего сказанного выше ясно, какие полипропиленовые трубы лучше для отопления — армированные фольгой, если предполагается высокотемпературная эксплуатация системы (от 70 °C и выше). Для низкотемпературных систем отопления можно использовать изделия, армированные стекловолокном.

Для холодного водоснабжения подходят любые ППР трубы, но самое рациональное решение — обычные однослойные. Стоят они совсем немного, а тепловое расширение в этом случае не такое уж и большое, одного небольшого компенсатора для водопровода в среднем частном доме достаточно, а в квартире, при небольшой протяженности системы, его не делают вообще, вернее делают «Г»-образный.

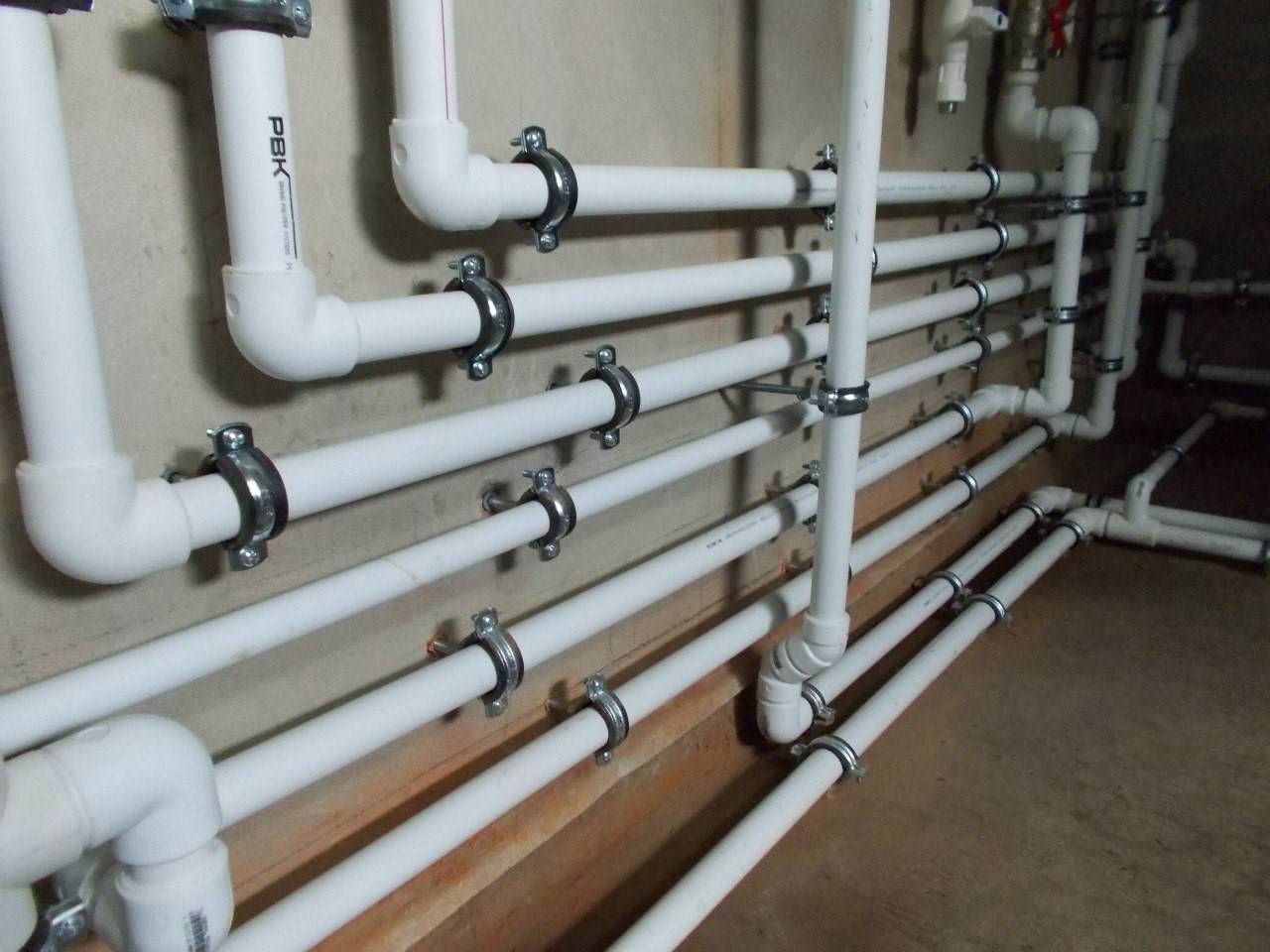

Пример водопровода из полипропилена

Для прокладки системы ГВС лучше всего брать трубы из полипропилена с армирующей прослойкой из стекловолокна. Их качества тут оптимальны, но можно использовать и с фольгированным слоем

Обратите внимание, наличие компенсаторов обязательно

Какие проще в монтаже

Решая, какие полипропиленовые трубы лучше, обратите внимание на такой параметр, как сложность монтажа. Все виды соединяются при помощи сварки, а для поворотов, разветвлений и т.п

используют фитинги. Сам процесс сварки идентичен для всех типов, разница в том, что при наличии алюминиевой фольги требуется предварительная обработка — необходимо удалить фольгу на глубину пайки.

Так выглядит внешнее армирование полипропиленовой трубы фольгой

Вообще, армирование алюминием бывает двух видов — наружное и внутреннее. При наружном, слой фольги находится близко к наружному краю (1-2 мм), при внутреннем армирующий слой находится примерно посередине. Получается что он с двух сторон залит почти одинаковым слоем полипропилена. В этом случае подготовка к сварке состоит еще и в том, чтобы снять наружный слой пропилена на всю глубину сварки (и фольгу тоже). Только при этих условиях можно достигнуть требуемой прочности шва. Вся эта подготовка занимает достаточно много времени, но самое неприятное то, что при ошибке получаем очень ненадежное соединение. Самый опасные вариант, когда вода просачивается к фольге. В этом случае полипропилен рано или поздно разрушиться, соединение потечет.

Сваривать армированные фольгой трубы надо правильно

Исходя и этих данных, можно прийти к выводу, что если позволяют условия, лучше использовать однослойные или армированные стекловолокном полипропиленовые трубы. Приверженцы алюминиевого армирования говорят о том, что фольга дополнительно уменьшает количество воздуха, который проникает в систему через стенки. Но фольгу часто делают перфорированной и она далеко не обязательно идет сплошной полосой, охватывая весь диаметр трубы. Часто она имеет продольный разрыв. Ведь ее задача — уменьшить величину теплового расширения, а с этой задачей справляются даже полосы более стабильного материала.

https://youtube.com/watch?v=fKf2kG7gHvw

Преимущества труб отопления из полипропилена

На выбор в пользу ПП труб для отопления влияют следующие преимущества:

  • Индифферентность материала к окислительным процессам;
  • Устойчивость к химически агрессивным средам, в том числе солям технических вод, используемым в системах отопления;
  • Наличие идеально гладкой внутренней поверхности, что препятствует отложению известкового налета и накипи;
  • Широкий температурный диапазон использования, до 90˚С. При этом труба не деформируется даже при кратковременном охлаждении до значительно более низкого порога;
  • Малый вес, создающий определенные преимущества при транспортировке и монтажных работах;
  • Отсутствие шума и вибрации при эксплуатации;
  • Неприхотливость в уходе;
  • Эстетичность. Не требуют окрашивания или иной декоративной обработки;
  • Долговечность. Эксплуатационный период составляет двадцать и более лет без снижения рабочих характеристик;
  • Бюджетность, особенно по сравнению с медными трубами;
  • Простота монтажа и возможность использования минимального количества инструментов.

Паяльник и ножницы для резки полимерных труб.

В то же время, полипропиленовые трубы для отопления имеют определенные особенности, которые следует учитывать. Они способны изменять свои геометрические размеры при пиковых температурах теплоносителя (120-125°С). Кроме того, интенсивное воздействие ультрафиолетовых лучей может привести к старению и ухудшению их эстетического вида. Пожаробезопасность пропиленовых труб также оставляет желать лучшего, материал относится к категории горючих, с температурой воспламенения 325°С.

Насадки с тефлоновым покрытием.

Виды полипропилена

На боковой стенке трубы для отопления нанесена маркировка. В быту обычно используется один из четырёх основных видов ПП:

  1. PPH – гомополимер (тип 1).
  2. PPB – сополимер или блок-сополимер (или тип 2).
  3. PPR – рандом-сополимер (тип 3).
  4. PP-RCT (тип 4).

PPH

Чистый полипропилен. Больше подходит для холодного водопровода, но неудачный выбор для отопления. Материал не отличается термостойкостью – при высоких температурах он плавится, но ещё хуже переносит значения ниже нуля – на морозе PPH становится хрупким и рассыпается!

PPB

В структуре присутствует полиэтилен. Прочность его сопоставима с предыдущим вариантом, но термостойкость уже выше.

PPB не такой хрупкий, некоторую гибкость ему предают молекулы полиэтилена. Также нужно учесть, что повышение гибкости приводит и к повышению теплового расширения.

PPR

Полипропилен и этилен. Среди полипропиленовых аналогов, этот – самый термостойкий. В рабочем режиме можно держать температуру 90 °С.

Но даже кратковременное поднятие до 140 °С вполне допустимо (реальная температура плавления PPR +170 °С)!

Тепловое расширение у материала не велико, при монтаже можно обойтись без компенсирующих фитингов.

Мороз – тоже не проблема, PPR полностью восстанавливает структуру после перемерзания. А прочность у вида даже выше, чем у металлопластика.

Ещё одно прекрасное качество материала – химическая стойкость. Кислоты и щёлочи не причинят вреда этим трубам. Материал не вступает в реакции с теплоносителем, не токсичен. То, что полипропилен непрозрачен (не пропускает ультрафиолет), обеспечивает чистоту транспортируемой среды от развития в ней микроорганизмов.

PP-RCT

Подобен типу 3, но кристаллы в кристаллической решётке располагаются не в случайном порядке (как в PPR), а в правильной последовательности. Это даёт более плотную структуру.

Трубу с теми же характеристиками прочности можно изготовить более тонкостенной. Увеличивается пропускная способность (на 17 – 20 %), уменьшается сравнительный вес изделия.

Блок-сополимеры второго типа, иногда маркируется как «PPR», если в его составе среднее количество полиэтилена. Пусть не сбивает Вас с толку и обозначение PPC – такое сокращение может использоваться для обозначения сополимеров второго и третьего типа (отличая их отPPH).

И наконец, может встретиться аббревиатура PPs, которая означает огнестойкое антипиреновое покрытие полипропиленовых труб.

Трубы из полипропилена для водопровода: рейтинг производителей

Сначала рассмотрим в целом, что собой представляет такая продукция. Это наиболее подходящие изделия, если цель – создание надежного водоснабжения в доме. Выбирая и сравнивая технические характеристики, выясняется, что полипропилен в разы превосходит такие материалы как полиэтилен и поливинилхлорид. Данный вид пластика характеризуется наименьшим показателем плотности – 0.91 г/см3.

В зависимости от класса изделия, полипропиленовая арматура может быть использована для организации как горячего, так и холодного водоснабжения

Качественные полипропиленовые фитинги и трубы могут отличаться между собой, поэтому при выборе следует обращать внимание на маркировку, которая свидетельствует о технологии изготовления и характеристиках

Наиболее оптимальными для организации водопровода считаются изделия PPH и PPR. Что касается первых, они имеют большой запас прочности, но плохо реагируют на низкие температуры (ниже 0) и воздействие ультрафиолета. Отталкиваясь от ГОСТов и СНиПов, профессионалы рекомендуют с их помощью прокладывать магистрали для холодной воды.

6) Магистраль из пластиковых труб.

Наилучшая термостойкость (выдерживают до +900 градусов по Цельсию) и стойкость к УФ-лучам у PPR-продукции. Такие трубы подходят для организации холодного, горячего водоснабжения и для отопительных систем. Есть только один нюанс – их следует монтировать в отапливаемых помещениях, а для уличных условий они не рекомендуются. Речь идет об однослойной арматуре, когда как армированные двухслойные больше подходят для обогрева.

Выбирая трубы, следует обратить внимание на маркировку:

  • PN10 – тонкостенная продукция для холодного водоснабжения и систем «теплый пол», с температурой рабочей жидкости не более +450 градусов по Цельсию;
  • PN16 – универсальный вариант для ХВС и ГВС, температурой не больше +600 градусов;
  • PN20 – толстостенная арматура, выдерживающая температуру в +950 градусов;
  • PN25 – предполагают армирование, подходят для ГВС и отопительных систем.

Теперь что касается лучших вариантов полипропиленовых труб. Здесь нужно отметить, что технология производства во всех случаях одинакова, но каждый производитель добавляет в материал определенные пластификаторы, направленные на улучшение той или иной характеристики.

Наиболее популярные производители:

  • Rehau, Banninger (Германия);
  • Экопластик FIBER (Нидерланды);
  • Valtec (Италия);
  • TEBO, Vesbo (Турция);
  • ПроАква, Политек (Россия).

Производители предлагают продукцию практически одинакового качества. Единственное, за бренд, например, Rehau, придется доплатить, тогда как китайские варианты наоборот будут стоить меньше. Российская продукция также имеет свои преимущества, во первых – доступность.

Особенности монтажа полипропиленовых труб и фитингов

Полипропиленовые трубы являются универсальным вариантом, пригодным для разных вариантов прокладки – под штукатурку или иное покрытие, открытой и закрытой в каналах или шахтах. Полипропиленовые детали соединяются посредством температурной сварки. Сварка позволяет получить в месте стыка практически невидимый гомогенный шов, который прочно скрепляет элементы трубопровода и надежно изолирует трубу.

Всего есть 3 типа сварки для соединения труб из полипропилена:

  • полифузная (диффузная);
  • стыковая;
  • с использованием электрофитингов.

При использовании труб, армированных алюминиевой фольгой, необходимо перед сваркой зачистить соединяющиеся концы от металла. Если трубы армированы композитом или стекловолокном, зачистку производить не нужно.

Для соединения полипропиленовых и стальных труб используются специальные муфты и насадки. При монтаже полипропиленовых профилей вовсе не используются металлические детали и соединительные элементы. Производимые фитинги всех типов позволяют делать любые соединения и разводки, в случае необходимости можно использовать фитинги с резьбой и уплотнителем для надежности. Для подведения и подключения труб к сантехнике предполагается использовать фитинги с металлическими вставками.

Наилучшим вариантом является приобретение труб и фитингов от одного производителя. В таком случае точно можно гарантировать надежность соединений и необходимую плотностью при соединении отрезков труб.

Полипропиленовые трубы для отопления, технические характеристики которых предполагают значительное удлинение при нагреве, имеют свои особенности монтажа в пол и стены. Для того, чтобы прямые участки трубопровода не изгибались вследствие нагрева, используются компенсаторы – это могут быть витки трубы или скобы. Также следует учитывать диаметр труб – в квартирах разной постройки можно использовать разные трубы, и лучше всего делать покупки, предварительно согласовав все вопросы со строителями.

В целом монтаж полипропиленовых труб гораздо проще, чем металлических, и проходит быстрее. Для сварки используется паяльник с насадками под трубы разного диаметра, без применения сложной техники. Такие трубы – это современное решение, позволяющее избежать длительных трудоемких процессов и затрат, но при этом получить отличный результат на протяжении всего срока эксплуатации.

Как видно, полипропиленовые трубы – отличное вложение денег в ремонт водопроводной или отопительной системы квартиры или строительство дома. Качественные, правильно установленные, с соблюдением всех нюансов, комплектующие прослужат не один десяток лет, не вызывая никаких проблем.

Способ соединения

Как уже говорили, соединяют полипропилен при помощи сварки. Но несмотря на высокий уровень пластичности, минимальный радиус изгиба не позволяет делать повороты даже с углом 90°, не говоря уже про более крутые. Все ответвления и повороты делают при помощи фитингов. Это специальные элементы для соединения пластиковых труб. Это целый ассортимент различных деталей для каждого диаметра.

Разница в том, что в маркировке указывается диаметр трубы, для которой эти элементы предназначены. Так что никакого подбора по размерам вам не надо. Если вы используете трубу, скажем диаметром 25 мм, то просто берете фитинги с такой же маркировкой. Покупать лучше и то и другое одной фирмы. Тогда проблем не будет. Если пришлось взять изделия разных фирм, для уверенности «примеряйте» их. Возьмите отрезок трубы в магазин и проверьте совместимость. Входить должно без особых проблем, но плотно, без зазоров.

https://youtube.com/watch?v=IHUG5ssgiAQ%3F
