Заглушка на газовую трубу: разновидности, советы по выбору и тонкости монтажа

Критерии подбора и особенности моделей фитингов для газа

Из многообразия имеющихся в ассортименте стыковочных соединений для безопасной проводки газовых коммуникаций пригодны только определенные виды, которые соответствуют необходимым показателям.

Стальные фитинги и трубы

Изделия из высокопрочной стали всегда славились своим качеством. Для подвода бытовых коммуникаций имеется возможность использования нескольких видов стыковочных элементов. Полную герметичность обеспечивают и бесшовные прокатные стыки, и как холодным, так и горячим методом.

Металлические фитинги для газопровода

Стальные отводы прокладывают к жилым дамам наземным способом. Для защиты от вредных внешних воздействий выполняется двойное покрытие поверхности, грунтовкой и краской.

Стыковые крепления для таких магистралей изготавливаются из чугуна, стали или латуни. По конструкции подходят только два типа, это:

• резьбовой (разъемный),
• сварной (монолитный).

Модели фитингов, предназначенные для неразъемной стыковки, устанавливаются на протяжении основной линии подачи газа. Особенности монтажа включают формирование ровного и гладкого кольцевого шва электродуговым методом или газовой пайкой.

Ответвления, идущие к счетчику и приборам, скрепляются только разъемными резьбовыми фитингами. Герметичность стыков обеспечивается термостойким полимерным материалом ФУМ. Такая лента легко ложится на сгон, но может быть повреждена движением муфты против часовой стрелки, что приведет к утечке. Поэтому монтаж фитингов для газа с использованием ленты ФУМ требует опыта и навыков.

Ответственность за самовольное подключение к газу

Получение разрешения, оформление документов, уплата задолженности, другие расходы по официальному подключению будут не такими значительными, чем штрафы частному лицу за самостоятельное присоединение колонки, снятие пломбы с трубы, нелегальная врезка в газопровод.

Как обнаруживается правонарушение?

Теоретически имеется возможность избежать наказания за использование газа без наличия оформленного в законном порядке подключения. Например, так можно сделать, если доказать в судебном порядке, что отключение газа произведено неправомерно. Для документального подтверждения этого факта следует отправить жалобу в прокуратуру. Но есть большая вероятность, что нарушитель плохо разбирается в законах по данному вопросу – в этом случае жалоба останется без удовлетворения, а штраф тем не менее будет назначен.

1. Со стороны компании поставщика производится либо отключение от линий, либо доначисление платы в размере 35 тысяч рублей за самостоятельное подключение газовой плиты, 45 тысяч – за установку колонки. Также предусмотрены штрафы за новую врезку после отключения.
2. В порядке административного наказания обычным гражданам предусмотрен штраф в размере 2 тысячи, должностным лицам – 3-4 тысячи, а организациям и предприятиям – до 40 тысяч рублей.
3. В порядке привлечения к уголовной ответственности, физические лица могут быть лишены свободы сроком до 2 лет.
4. В порядке уголовной ответственности в случае, если подобные действия повлекли гибель людей – до пяти лет лишения свободы.

• регулярное техническое обслуживание газового оборудования (плита, колонка, счетчик газа, дымоход и т.д.) со стороны компетентных специалистов (как правило сотрудники компании поставщика газа) и плата за данную услугу;
• такое обслуживание является обязательным и жители по своему усмотрению не вправе от него отказаться;
• монтаж, демонтаж, перенос газового оборудования осуществляется исключительно компетентными специалистами;
• за несоблюдение правил настоящего НПА предусмотрены наказания, как со стороны поставщика, так и со стороны государства в виде административных санкций.

Материалы

Современная промышленность предлагает покупателю огромный выбор форм и материалов. Это относится как к трубам, так и к соединяющим их заглушкам. Что касается фитингов для системы коммуникаций, то среди них выделяют описанные ниже варианты.

Металлические и хромированные заглушки

Фитинги трубопровода из этого материала используются в настоящее время очень широко. С их помощью прокладывают водопроводные и газовые системы из чугуна и стали. Они идеально подходят для промышленности. Существенным недостатком заглушающих элементов систем из металла является их чувствительность к коррозии, ржавлению.

С внешними воздействиями неплохо справляются металлические заглушки с хромовым покрытием. Оно не только защищает основную конструкцию от влияний извне, но и выполняет декоративную функцию. Такие элементы трубопровода придают лоск и неподдельную красоту всем конструкциям. Иногда такие конструктивные части коммуникаций становятся центром всего интерьера. Единственным из недостатков описанного варианта является довольно высокая стоимость.

От ржавчины трубопроводы спасают вариации из латуни. Существенным недостатком такого варианта является очень высокая стоимость и сложность процедуры производства. Им на смену приходят современные аналоги.

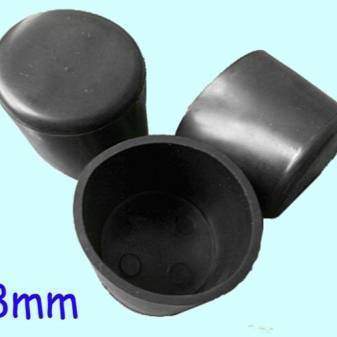

Пластиковые и полиэтиленовые заглушки

Высокой стойкостью к ржавчине и коррозии характеризуются недорогие «пробки» из пластиковых материалов. Однако они боятся солнечных лучей и высоких температур. По этой причине пластиковые системы используют исключительно для внутренних работ. И также они хорошо подходят на роль «крышек» для забора. Только вот для канализации они не подойдут.

Резиновые «пробки»

Существует резиновый вариант «глушилок» Они неспособны надежно закрепить какую-либо конструкцию. Виной тому является пластичность материала. Однако резиновые изделия неплохо защищают трубопроводы от мусора и грязи.

Виды заглушек

Все фитинги, служащие для глушения труб, классифицируют по материалу изготовления, способу установки и по типу конструкции. Производят изделия из таких материалов:

• Металл (латунь, сталь, чугунные элементы). Фитинги имеют высокий предел прочности, поэтому широко применимы в общественных магистралях (газо- и водопровод, канализация). Однако металлические заглушки подвержены коррозии. Исключением являются фитинги из хромированной стали. Этот материал не ржавеет. К металлическим фитингам относят и специальную заглушку для пломбировки. Она имеет специальное техническое отверстие под установку пломбы. В результате вмешательство в систему сторонними лицами будет невозможно.
• Полимеры. Пластиковые пробки широко используются в частном строительстве. Материал не ржавеет и не изнашивается. Полимерные фитинги деформируются под воздействием высоких температур (солнце, горячая вода от +85 градусов). Для внутренней заглушки трубы используют полиэтиленовые фитинги.
• Резина. Самый простой вид элемента, используемый либо в декоративных целях, либо исключительно в частном водопроводе.

По конструкции фитинги для глушения делят на такие виды:

• Резьбовые. Самые простые из всех заглушек. Просто ввинчиваются в трубу или на нее.
• Фланцевые. Предполагают наличие технических отверстий по краю, в которые вгоняются крепежные болты. Фланцевая заглушка крепится чаще к обсадной или газовой трубе с помощью усиленных метизов (гайки/болты). При необходимости фитинг можно демонтировать в нужный момент. Как правило, фланцевый элемент производят из металла.
• Пневматические. Выполнены из резины. Установить такой элемент можно с помощью насоса методом нагнетания в неё воздуха. Фитинг имеет специальный штуцер со шлангом. Через него нагнетается и откачивается воздух в заглушку и обратно. Такой элемент может работать при температуре от -40 до + 70 градусов. Особенность пневматического фитинга в том, что он герметично закроет просвет трубы независимо от ровности её внутренних стенок.
• Эллиптические. Установку выполняют с применением сварки.

По типу установки все водопроводные элементы для глушения делят на два вида:

• Внутренние. Монтируются с помощью специальных ребристых насечек. Верхняя часть фитинга накрывается крышкой.
• Наружные. Работают одновременно как декоративный элемент и как глушащий.

Виды заглушек на газовую трубу

Бывают и другие причины, когда приходится на некоторое время ставить заглушку на газовый трубопровод. К примеру: в газовую трубу попала вода, сломалась колонка, газовая плита вышла из строя или есть где-то утечка газа.

Тогда сперва определитесь, как и чем можно заглушить основную газовую трубу, какая заглушка подойдет для процесса.

Для этого каждому квартиросъемщику и домовладельцу не помешает знать, какие бывают виды заглушек, и как их подбирать. Существуют некие критерии для выбора запорных изделий

Перво-наперво следует обратить внимание на материал

Важно, чтобы и труба, и заглушка контактировали между собой по виду сырья из которого они изготовлены

Разделение по материалу

В строительных супермаркетах представлено большое количество запорных изделий. Их производят из различного сырья. Из какого же материала лучше выбрать заглушку для газопроводных труб, когда совсем нет опыта в этом вопросе? Чтоб решить проблему понадобится знать характеристики разных изделий. Они представлены ниже.

Заглушки с хромированным покрытием отличаются от металлических тем, что они не поржавеют даже после длительного использования. Ведь хромированное покрытие эффективно защищает их от постоянного воздействия воды и других факторов. Единственный недостаток подобных изделий – это их высокая цена.

Заглушки из резины или пробки тоже не поржавеют при любых воздействиях извне. Еще они довольно-таки пластичные, потому высокой герметичности с ними достигнуть не получится. Их не часто используют для заглушки газовых трубопроводов. Они эффективней для канализационных коммуникаций и водопроводных сетей.

Запорный материал из пластмассы. ПВХ подходит только для труб, изготовленных из пластика. У них имеется один большой минус: когда заглушки из данного материала нагреваются, то они теряют свою форму. Именно потому их нежелательно применять для газового снабжения.

Для газовых труб подойдут металлические заглушки – это самые распространенные на сегодня изделия

Обратите внимание, что металлические изделия делают из разного вида сырья. Бывают заглушки из латуни, стали и т.д

Если стоит вопрос: как и чем можно заглушить газовую трубу, то заглушка из металла подойдет, как нельзя лучше, потому что она прочная, и имеет большой срок службы. Единственный минус: такие заглушки подвержены коррозии.

Те, что изготовлены из латуни, лучше будут служить, чем другие, ведь латунь не подвержена коррозии, но цена на них будет выше. Отдельно хотелось бы напомнить и о монтаже изделий из металла. Процесс энергоемкий и требует дополнительного инструмента.

Классификация заглушек по конструкции

Если нужна заглушка для газовой трубы в доме или в квартире, то обратите внимание на ее конструкцию. Можно случайно купить фитинг, а потом не знать, как его соединить с трубой, к примеру, если нет специального оборудования, инструмента

Учитывайте при выборе все важные характеристики изделий. В частности, какой метод применяется для крепления заглушки к трубе.

По такой классификации можно поделить заглушки на следующие виды:

• изделия с резьбой. Как правило, эти заглушки изготавливают из ПВХ и металла. Фитинг резьбовой надевается на трубу плотно, и держится потом прочно. Для более тесного контакта используют желтую тефлоновую ленту, тогда газ не будет травить. Основным условием процесса закрепления фитинга является совпадение хода резьбы на заглушке и трубе;
• пневмозаглушки – эти изделия применимы только для водопровода и канализационной трубы. Их принцип действия прост: деталь устанавливают с помощью насоса, что давит на заглушку струей воздуха. Пневмозаглушка во время действия воздушных потоков становится больше в размерах и благодаря этому запирает трубу;
• обжимные заглушки – удобны тем, что фиксируются они методом обжима без сварки и резьбы. Они способны выдерживать большое давление в трубе, и продлевать срок службы трубопровода;
• фитинг эллиптический – изготавливают из металла, установка изделия происходит с помощью сваривания. Чаще всего данную заглушку используют для постоянного перекрытия потока газа в газовых трубах;
• фланцевые фитинги – делают из резины, металла, крепятся заглушки с помощью болтов либо заклепок. Фланцевые изделия используют чаще, как временный запорный механизм, потому изделие легко можно закрепить на трубе, и так же просто демонтировать.

Так как производство заглушек сравнительно недорогой процесс, их продают довольно дешево, если сравнивать с кранами, вентилями и т.п. Из-за этого фитинги применяют чаще, чем другие запорные механизмы при переносе газовых труб в квартире и других ремонтных работах.

Незаконная врезка в газопровод: ответственность и наказание за хищение газа

Несанкционированное подключение к газопроводу имеет негативные последствия для нарушителя, а также может привести к созданию опасных ситуаций для окружающих. Такое действие проводится непрофессионально, с нарушением технологии и техники безопасности, что уже предполагает строгое наказание.

• Минимальные последствия для нарушителя – административная ответственность, штраф. Если штрафные суммы не выплачиваются своевременно, к ним будет добавлена еще и пеня за просрочку.
• Но судебная практика знает примеры и уголовной ответственности. Горгаз может подать в суд на владельцев квартир, которые врезаются в газопровод, как на расхитителей природного топлива.
• И штраф за врезку, и тюремное заключение не избавят от необходимости оплатить еще и пользование газом за время после совершения правонарушения. Взимается и плата долга.
• Не всегда удается установить, когда последний раз проходила проверка газового счетчика. В таком случае за подключение плиты придется доплатить 35 000 рублей, а колонки – 45000 рублей. Если еще и работал котел для отопления дома, сумма доначисления составит 5000 рублей. Ставка оплаты за пользование природным топливом в таком случае – максимальная.
• Срок до 5 лет грозит тем, кто решил самостоятельно снять заглушку, провести самовольную замену счетчика, врезаться в сеть, и вызвал своими действиями взрыв. Если газ непрофессионально подключить, пожаратрудно избежать. Взрыв может повлечь травмирование и даже смерть соседей.

Рекомендуем прочесть: Сколько прожиточный минимум в пермском крае в 2021 году для малоимущих семей

Заглушка на газовую трубу в квартире

Народ, стоит задача, которую никогда не приходилась решать прежде:

в квартире подводка газа трубой пол дюйма, стоит гран старый газовый и заглушка в торец трубы. Задача подключить новую газовую плиту гибкой подводкой. Наверно поставить новый газовый кран «последовательно в цепь».

Вопрос в следующем: надо вызывать специального газового мастера или я это и сам смогу сделать? Если сам, то чем уплотнять резьбовые соединения? И есть ли какие подводные камни?

Желтый кран отличается от синего или красного только цветом ручки

Это было бы слишком просто. Краны, работающие с жидкой средой имеют рабочую среду в качестве смазки шарового элемента, газ же не обладает таким свойством, поэтому уплотняющий вкладыш шарового элемента в газовых кранах сделан из более износостойкого материала.

Желтый кран отличается от синего или красного только цветом ручки

И еще там кажется имеется дополнительное уплотнение шпинделя, на который ручка насажена.

Вообще должны делать газовики.

Хотя котёл я подключал сам и пока никто не возмущался.

В гибкой подводке держит прокладка, доп ничего не нужно. Футорку уплонял тангитом. Ну и не забываем всё как следует намылить после сборки, для проверки утечек.

вот только воду можно в решете носить, а газ — нет

не всё определяетсья размерами. вот помню истерика была — в латексе есть поры и они сильно больше чем вирус спида — значить презервативы не спасают от спида

И вообще все чаще встречаются посты, что спид, привививки, лекарства от гриппа — это глобальный лохотрон.

Ну трепать по интернету и в эфире можно что угодно, язык он без костей, не переломится. Однако те кто реально умер от спида вряд ли с этим согласятся на том свете.

Я еще не делал — то есть второй кран современный шаровый лучше не ставить — оставить тот старый и нормально будет?

И там на трубе внутренняя резьба — бывает гибкая подводка на внутреннюю резьбу?

Я еще не делал — то есть второй кран современный шаровый лучше не ставить — оставить тот старый и нормально будет?

И там на трубе внутренняя резьба — бывает гибкая подводка на внутреннюю резьбу? Ставить кран спокойно, но с желтой ручкой. Старый лучше заменить. Вроде весь ряд газовых шлангов повторяет ряд водных.

В общем, купил в Кастораме подводку резиновую (похоже именно резиновую) — они кстати все там внутренняя-наружная, фум ленту, и хороший газовый ключ. Подводка на газ отличается от водяной — во первых латунные гайки, во вторых толстенный резиновый шланг, похоже армированный. Металлической оплетки снаружи нет.

Трудности были стронуть заглушку с места — пришлось обстучать, и ножом сковырять краску и паклю — иначе она не желала страгиваться с места. При этом ключем надо было фиксирвать кран — чтобы случаем не сорвать его. Было немного стремно, но все получилось. Газовый ключ с большим рычагом очень пригодился. Кран старый хорошо работает — решил не менять. В кран через затянул конец подводки с наружной резьбой щедро обмотав резьбу фум лентой. Потом через паронитовую прокладку притянул другой конец со свободной наружно гайкой. Стянул двумя ключами. Открыл кран и вначале все обнюхал, потом намазал посудомоем с водой — пузырей нет. Включил газовую плиту — она шипит, а газ не горит. Через мгновение дошло, что это воздух из трубок выдавливается. Потом все заработало. Взял масляную краску (отечественное го-но но за 50 руб) и прокрасил все стыки. Пришлось положить слоев 6 чтобы скрыть металл — люди конкретно выпускают бодягу на льяном масле, которую почему то называют краской.

Вот — в общем ничего страшного и сложного. Еще раз всем спасибо за советы.

Установка заглушек

Теперь рассмотрим, как поставить заглушку на трубу. В большинстве случаев данная операция не вызывает затруднений даже у людей, не обладающих специальными знаниями.

Заглушка наружная для труб устанавливается исходя из своих конструктивных особенностей. При установке фитингов требуется руководствоваться следующими правилами:

1. для уплотнения резьбовых соединений целесообразно использовать уплотняющий материал. Например, для труб водоснабжения оптимально подходит фум-лента;

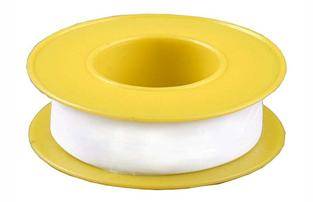

Материал для уплотнения и изоляции соединения труб

1. при установке пневматической заглушки требуется соблюдение правил безопасности и контроль количества поступающего воздуха. В противном случае устройство может «лопнуть»;
2. если монтируется эллиптическая заглушка, то установщик фитинга должен знать простейшие способы сварки и строго соблюдать технику безопасности при работе со сварочным аппаратом;
3. для фланцевых заглушек фиксирующие болты должны точно отвечать размерам подготовленных отверстий. В противном случае заглушка не будет выполнять своей функции.

О подборе и установке заглушек на примере труб забора можно посмотреть на видео.

Порядок установки заглушек на газопровод

Установкой заглушек могут заниматься только специалисты, которые имеют допуск на работы с газовым оборудованием. Человек должен знать все инструкции, соблюдать правила безопасности.

Иногда установка запорной заглушки на газовую трубу может проводиться самостоятельно. В том случае, когда мастер местной газовой службы отключит газ в трубопроводе. Часто и это позволяют делать самостоятельно, но, опять-таки, с разрешения горгаза.

Когда работаете с газом, обязательно соблюдайте все правила ТБ, проводите сварочные работы в спецодежде и сварочной маске, чтобы защитить глаза

Нельзя во время процесса установки заглушки курить сигареты, зажигать огонь. По правилам безопасности для работ с газом следует использовать перчатки, специальные очки. Ни в коем случае нельзя поджигать спички, да и вообще в помещении не должно быть открытого огня. Не помешает организовать проветривание.

Прежде чем приступить к каким-либо работам, придется найти, где в доме находится прибор для измерения расхода газа – счетчик. Именно возле счетчика и найдется главный вентиль, которым можно перекрыть газ в помещении.

Вентиль, как правило, выглядит примечательно, у него большая прямоугольная ручка. Располагается он на одной из труб, которые подведены к счетчику. А труб всего две. По одной из этих труб и подается газ в ваш дом.

Бывает, что в многоквартирном доме используют комплексные счетчики, вот тут вам придется найти именно свой измерительный прибор, и отключить газ в своей квартире

Важно не перепутать вентиль, и не перекрыть газ кому-то из соседей

Чтобы прекратить подачу газа, ручку оставляют в перпендикулярном положении к трубе. А в открытом положении вентиль располагается параллельно газовой трубе

Итак, перекрыть газ к своему дому или квартире, это только первая часть работ, еще придется освободить трубу, которую вы хотите заглушить от других труб или газовых устройств. Тут можно применять специальный разводной ключ, которым вы раскрутите трубу.

Далее рекомендуем провести следующие действия:

Для высвобождения трубы понадобится даже не один ключ, а два. Одним следует придерживать одну гайку, а вторым – постепенно откручивать другую, пока труба не высвободится от подключенного к ней устройства. Возможно, надо будет просто отрезать трубу, смотря для каких случаев вы собрались устанавливать заглушку. В целях безопасности еще раз убедитесь, нет ли протечек и запаха газа, тот ли вентиль вы перекрыли. Далее почистите трубу, сверху хорошенько потрите ее жесткой мочалкой из стали, уберите на резьбовых соединениях, если таковые имеются, остатки грязи, жира

Уделите особое внимание резьбе, проследите, чтобы на ней не было ничего лишнего. Если вы собираетесь поставить вечную заглушку – эллиптическую, то ее нужно только приварить к трубе и все, а потом проверить с помощью мыльной пены, нет ли протечек газа

Устранить, если такие имеются. Заглушку с резьбой устанавливайте так – подготовьте тефлоновую ленту для того, чтобы не оставалось даже мельчайших зазоров между резьбой заглушки и резьбой трубы

Намотайте ее на резьбу трубы, делайте витки только по часовой стрелке. Тогда при закрутке резьбы прокладочный материал не размотается. Желательно применять заглушки из того же материала, что и труба. Для стальной трубы подойдет также и латунная, и хромированная заглушка. В конце остается взять заглушку и прикрутить ее к газовой трубе.

Учтите, что не следует завинчивать запорное изделие очень крепко – это не придаст более надежной герметичности соединению.

Наоборот, может только выйти из строя заглушка, потом произойдет утечка газа, что опасно для жизни.

Когда выполняете газовые работы, соблюдайте все меры безопасности. Не оставляйте инструменты, оборудование после работы где попало. Убирайте все на место

Лишь после уборки и окончания всех работ, можете опять включать вентиль подачи газа. В обязательном порядке проверьте с помощью пенистого моющего средства герметично ли все получилось, и нет ли утечки газа на соединениях между заглушкой и трубой. Если все в порядке, на стыке не будут образовываться пузыри.

Как заглушить металлопластиковую трубу

Заглушки для водопроводных труб и других конструкций применяются в разных областях. Без них не обойтись, когда необходимо остановить утечку содержимого трубопровода, безопасно перевезти профили или придать элементам декоративный вид. Какие устройства применяются в той или иной ситуации, расскажет данная статья.

Виды заглушек для труб

Заглушки применяют на трубы для самых разнообразных задач. В нефтегазовой промышленности и работе с трубопроводами без них никак не обойтись, ведь с их помощью удается аварийно перекрыть магистраль или ее часть, надежно перекрыть отверстия на концах патрубков и отводов.

Используют такие важные детали например для безопасной транспортировки товаров проката или даже в качестве декоративных украшений на готовых конструкциях. Они придают эстетичный и законченный вид собранному изделию.

Что нужно учитывать при выборе заглушки для труб

Чтобы правильно выбрать и купить заглушки для труб, следует принять во внимание множество факторов:

1. На первом месте при подборе стоит особенность эксплуатации трубы:

• заглушка на газовую трубу – элемент, от качества которого может зависеть надежность и безопасность газопровода. К этой категории относятся заглушки эллиптической формы. Резьбовые соединения допускают утечку даже при минимальном зазоре;
• в отоплении и горячем водоснабжении используют заглушки из металла. Заглушки, изготовленные из других материалов, при нагреве могут менять свою форму и терять прочность. Из металла выпускается наиболее надежная качественная заглушка для труб (пластиковые и металлопластиковые изделия подходят для систем с холодной водой или для систем с теплоносителем невысокой температуры);
• для разводки водопровода используют изделия в форме эллипса или фланцевые заглушки, а также заглушки с резьбовым соединением. Основное требование для установки этих фитингов – правильный монтаж.

2. Следующий этап выбора заглушки – это задачи, которые должно решать изделие:

• для временного отсекания теплоносителя больше подходят фитинги в виде фланца и пневмо-заглушки;
• для продолжительного перекрытия систем применяются изделия из металла с резьбой или в виде эллипса;
• декоративные заглушки для труб приобретают, руководствуясь эстетическими предпочтениями.

Читайте материал по теме: Виды фитингов для труб: размеры, назначение и особенности

3. При выборе заглушек не забывайте учитывать материал, из которого изготовлена сама труба:

• в качестве заглушки для трубы из чугуна обычно применяют изделие из прочного металла;
• для пластиковых труб используют заглушки из того же материала.

4. Параметры трубы – еще один важный фактор, влияющий на выбор заглушек:

• заглушки для круглых труб;
• заглушки на квадратную трубу;
• для труб с другим сечением изделия квадратной формы используются только в качестве декоративного элемента;
• для каждой трубы заглушка подбирается с учетом ее параметров.

Инструкция по безопасной установке и снятию заглушек

Управление по подготовке и сдаче нефти и газа

ИНСТРУКЦИЯ

по безопасной установке и снятию заглушек.

Главный инженер УПСНиГ

“___”___________________ 2007 г.

ИНСТРУКЦИЯ

по безопасной установке и снятию заглушек.

1.Инструкция разработана в соответствии с :

1.1 «Правилами устройства и безопасной эксплуатации сосудов работающих под давлением ПБ 03-576-03, утверждённых постановлением Госгортехнадзора России от 11 июня 2003 г. N 91;

1.2 Типовой инструкции по организации безопасного проведению газоопасных работ, утверждённой постановлением ГГТН СССР от 20 февраля 1985 г;

1.3 «Правилами по эксплуатации , ревизии , ремонту и отбраковке нефтепромысловых трубопроводов» ( РД 39-132-94)

Настоящая Инструкция служит руководством для безопасного проведения работ по установке и снятию заглушек.

2. ОБЩИЕ ТРЕБОВАНИЯ БЕЗОПАСНОСТИ.

2.1.К работам по установке и снятию заглушек допускаются лица, достигшие 18-летнего возраста, прошедшие инструктажи, стажировку, аттестацию и годные по состоянию здоровья к проведению этих работ.

2.2.Устанавливают и снимают заглушки по указанию лица, ответственного за эксплуатацию трубопровода. Установка и снятие заглушек должны отмечаться в специальном журнале (журнал установке – снятия заглушек)

2.3.Для того, чтобы заглушка была заметной, она должна иметь хвостовик. Номер и давление выбиваются на хвостовике заглушки.

На заглушке, устанавливаемой на фланцевом соединении типа шип-паз без хвостовика, номер и давление выбиваются на поверхности заглушки.

2.4.Заглушки рекомендуется выбирать в зависимости от рабочих параметров среды и конкретных условий эксплуатации. Толщина заглушки подбирается из расчета на максимально возможное давление, но не менее 3 мм.

2.5.Быстросъемные заглушки применяются в соответствии с рекомендациями заводов-изготовителей.

2.6.Заглушки, устанавливаемые между фланцами, разрешается применять для трубопроводов с Ру до 10,0 Мпа.

2.7.Заглушки, устанавливаемые между фланцами, а также быстросъемные, запрещается применять для разделения двух трубопроводов с различными средами, смешение которых недопустимо. Необходимо обеспечить визуальный разрыв между трубопроводами.

2.8.Отбортованные заглушки разрешается устанавливать на трубопроводах при условном давлении до 10,0 МПа.

2.9.Приварные плоские и ребристые заглушки выбирают для трубопроводов при давлении Ру до 2,5 МПа.

2.10.Качество материала заглушек должно подтверждаться сертификатом. Допускается составлять один сертификат на партию заглушек. Сертификат на постоянные заглушки должен храниться в «Журнале учета установки-снятия заглушек».

2.11Для облегчения установки заглушки в местах ее установки необходимо предусматривать установку кольца. В местах частой установки заглушек, во избежание аварий из-за ее отсутствия необходимо предусматривать в проектах стационарные заглушки и кольца, прикрепленные к фланцевому соединению на петлю.

2.12.Заглушки со стороны возможного поступления газа или продукта должны быть поставлены на прокладках.

2.13.Работы по установке и снятию заглушек на действующих газо- и нефтепроводах относятся к газоопасным работам и выполняются по наряду-допуску.

2.14.К установке и снятию заглушек допускается бригада, состоящая не менее чем из двух человек.

3. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ ПЕРЕД НАЧАЛОМ РАБОТЫ.

3.1.Установка заглушек на аппаратах, оборудовании и трубопроводах производится по наряду – допуску на проведение газоопасных работ с приложением схемы установки заглушек.

3.2.Аппарат, трубопровод должен быть перед установкой заглушек освобожден от газа или продукта, продут паром или инертным газом, отключен задвижками и охлажден до температуры не выше 300С.

3.3.Перед выполнением работ по установке и снятию заглушек рабочие должны получить инструктаж от лица ответственного за проведение работ с обязательной записью исполнителей работ и росписью их о прохождении инструктажа в наряде-допуске.

https://youtube.com/watch?v=dDkqLqMQ2WY
