Зачем нужен электрорубанок, его функции, устройство и принцип работы

Выбираем лучший: параметры выбора

Мощность

Мощность электрорубанка составляет 0,5-2,2 кВт. Показывает, сколько раз прокрутится барабан при соприкосновении с поверхностью. От этого зависит производительность — чем быстрее движутся ножи, тем скорее закончится работа.

Если инструмент будет редко использоваться, а скорость не важна, то не стоит приобретать профессиональную модель. Мощности 1 кВт вполне хватит, чтобы обтесать не закрывающуюся дверь, убрать бугорки с доски или поработать с мягкой древесиной. Так вы сэкономите деньги и электроэнергию.

Мнение эксперта

Левин Дмитрий Константинович

Если вы планируете профессионально заниматься обработкой древесины, то не стоит экономить на мощности и тормозить весь процесс.

Ширина прохода

Этот параметр показывает, сколько раз нужно провести рубанком по доске, чтобы обработать всю поверхность. Зависит от ширины режущего барабана. Обычно выпускают 82-312 мм.

Ширину рубанка подбирают по целям:

82 мм подходит для обработки окон, стульев, балок.

110-170 мм потребуется для широких поверхностей — столешниц, дверей, шкафов.

Частота холостого хода

Показывает количество оборотов барабана без нагрузки на поверхность. От этого зависит количество прикосновений лезвия к материалу, а значит — скорость его обработки. Измеряется в оборотах в минуту. Выпускаются модели с 12000-19000 об/мин

Обратите внимание — этот параметр не связан с мощностью

Какой выбрать:

12000 — для нечастого использования.

15000-19000 — профессиональные занятия.

Глубина выборки

От неё зависит толщина срезаемой стружки. Показывает количество проходов для достижения нужной глубины. Регулируется вращением настроечной рукояти, которая изменяет разность между подошвой и режущей платформой. Диапазон — 0,1-18 мм.

Шаг настройки глубины

Показывает, на сколько миллиметров регулируется глубина:

0,1-10 мм — грубая обработка, удаление коры, снятие толстой стружки, мягкого слоя.
0,1-5 мм — фальцовка.
0,1-2 мм — снятие отдельных неровностей, финальная шлифовка.

Вес инструмента

Составляет от 2,5 до 9 кг. Для работы на горизонтальной поверхности лучше выбирать модель потяжелее, что снизит количество усилий. Это актуально для многочасовой работы — не нужно весь день давить на инструмент, достаточно просто толкать его в нужную сторону.

Наоборот, для работы по вертикали нужно брать лёгкие рубанки. Тогда при шлифовке беседок, лавочек не будет уставать рука. Этот вариант подходит для дачи.

Удобная рукоять

Рукоять должна удобно лежать в руке, не скользить. Нужно почувствовать баланс, вес. Включение инструмента должно производиться из рабочего положения без лишних движений. Дополнительная рукоять должна иметь грибообразную форму. Так легче поднять рубанок при необходимости. Прорезиненная поверхность обеспечивает чёткую фиксацию без скольжения, предотвращает поворот и выпадение из руки.

Ножи

Ножи — это расходный материал.

Для их производства используются два типа стали:

Твердосплавная

Высокопрочная, долго сохраняет остроту, дорого стоит, не подлежит заточке.

Быстрорежущая

Можно много раз затачивать, стоят дёшево, применяется в большинстве моделей. На заказ изготавливаются ножи с выемками для создания декоративных элементов.

Дополнительно

Пылесборник — собирает выбрасываемую стружку. Без него в помещении будет пыльно.

Канавки на подошве — нужны для скоса кромки, обработки фасок, отвода воздуха.

Выборка четверти — смещение барабана в сторону и наличие упора.

Рамка-фиксатор — позволяет использовать электрический рубанок как станок, установив его вверх ногами.

Плавный пуск — постепенно наращивает обороты двигателя, что снижает нагрузку и продлевает срок службы.

Отличия электрорубанка от ручного аналога

Основные конструктивные элементы ручного и электрического рубанков одинаковые. Но электрорубанок имеет следующие отличия:

более сложное с технической точки зрения устройство;
пользоваться им можно только при наличии источника питания (аккумулятора либо доступа к сети с напряжением 220 В) из-за наличия электродвигателя и электроники;
работая с ним, нужно прикладывать меньшие физические усилия, чем при использовании ручного аналога;
большая производительность;
другая конструкция ножей;

Фигурные ножи для электрорубанка

можно использовать как рейсмусный либо фуговальный электроинструмент;
им возможно выбирать четверти;
итоговое качество и точность выполненных работ выше;
при работе с инструментом строгание происходит за счет вращения ножей барабана, а не из-за возвратно-поступательных движений рубанком;
с его помощью нельзя обработать угловые и торцевые части заготовок, выравнивать, а также циклевать полы;
из-за большой скорости вращения барабана повышена вероятность травматизма при использовании данного инструмента;
образуемая во время работы стружка удаляется не через прорезь вверху, а через патрубок в специальный мешок;
есть возможность регулирования ширины захватываемой при строгании полосы (с помощью бокового упора).

Получается, что электрические рубанки отличаются от ручных приспособлений не только повышенной практической эффективностью выполнения работ и более сложным устройством, но и рядом функциональных возможностей, безопасностью использования. Электрические рубанки обладают высокой производительностью при обработке деревянных поверхностей по сравнению с ручными аналогами, но обращаться с ними нужно при этом гораздо осторожнее. Они широко вошли в употребление, как на бытовом уровне, так и на профессиональном.

Практическое использование электрорубанков позволяет значительно экономить на пиломатериалах: приобретать более дешевые необработанные, а затем самостоятельно строгать их

Покупая данные изделия, следует обращать внимание не только на их технические показатели, но также учитывать производителя продукции, ее цену. Лучше отдавать предпочтение инструментам от известных компаний, приобретая их в специализированных торговых сетях, где можно посмотреть сертификат

Разновидности механических фуганков

Для обработки деревянной детали, которая не обстругивалась никак, используется шерхебель. Этот вид ручного фуганка имеет металлический корпус, а его нож выступает на 2 -3 мм от подошвы.
Если готовые детали нужно склеить, тогда дальше используйте цинубель, у которого на ноже имеются, зазубрены и при строгании остаются мелкие борозды. Они позволяют частям склеиваться лучше между собой.

Если детали после обработки шерхебелем не нужно склеивать, тогда для дальнейшего обстругивания используйте одинарный или двойной фуганок (с одним или с двумя ножами шириной 4-5 см). После обработки одинарным фуганком на поверхности иногда остаются шероховатости или заусенцы. А после двойного фуганка поверхность идеально гладкая.

Шлифтик это разновидность фуганка, у которого укорочен корпус, щель, и увеличен передний угол. Примените его для обработки древесины с задирами и свилеватостями, и для выравнивания торцов.
В работе вам понадобятся также и полуфуганок. Он короче, чем фуганок (длинна около 60 см) а ширина резца такая же, как у фуганка. Используется для обработки больших деталей. После него обязательно нужно пройтись по поверхности двойным фуганком.
Для обработки фальцев, выборок и четвертей примените фальцебель. Он имеет съёмные подошвы и отличается от других шириной.
Собратом фальцебеля является зензубель, который имеет два ножа шириной около 33 мм, и обрабатывает качественнее фальцы, четверти, и острожки перпендикулярных между собой частей.

Электрорубанок своими руками

Порой мастера решают сделать инструмент, который бы подходил им по всем параметрам. Для того чтобы сделать ручной электрорубанок по дереву, понадобится немного сноровки, терпения и некоторые инструменты и материалы. Основные запчасти для электрорубанка:

электродвигатель;
выключатель;
защитный кожух;
барабан с ножами;
передаточный механизм.

Подошва не является обязательной, потому что ее функции может выполнять стол. Это даже удобнее, не нужно будет конструировать станину. Далее последовательность такая:

Установить барабан под отверстием для него и закрепить.
Прикрепить мотор, чтоб его вал выходил за границы стола.
Поставить на вал двигателя и барабан шкивы и ремень передачи.
Натянуть его, а затем поставить и закрепить кожух.
Монтировать выключатель.
Выполнить сборку электрической части (кнопка питания и управления, шнур, предохранители).
Осуществить пробное включение.

Неисправности электрорубанка

По сути электрорубанок – инструмент простой, но ремонтировать его не стоит самостоятельно, особенно, если мастер не разбирается в бытовой электротехнике. Лучше отдать аппарат специалистам по ремонту, если гарантийный срок обслуживания не закончился или обратиться в сервисный центр. Неисправности инструмента часто связаны с использованием:

Маломощного инструмента для промышленной обработки. От чрезмерной нагрузки перегревается мотор.
Для черновой обработки. Сучки следует снимать другим инструментом.

Обычные причины, которые могут быть устранены по гарантии:

износ лезвий;
искрение инструмента;
неисправность приводного ремня;
регулировка электрорубанка.

Виды рубанков и их назначение

По качеству получаемой поверхности рубанок, является промежуточным звеном между инструментом грубой (первичной) обработки, средствами окончательной доводки. Важным отличием рубанка является угол наклона ножа. Он равен приблизительно 30 угловых градусов.

Существующие виды рубанков в зависимости от решаемых задач делят на две категории. К первой относятся инструменты с плоской подошвой. Вторые выполнены в форме сложной ступенчатой фигуры. К устройствам первой категории относятся рубанки следующих типов:

одинарный;
двойной;
шерхебель;
шлифтик;
цинубель;

К второй категории причисляют:

зензубель;
кантенхобель;
шпунтубель;
федергубель;
калёвка;
штап.

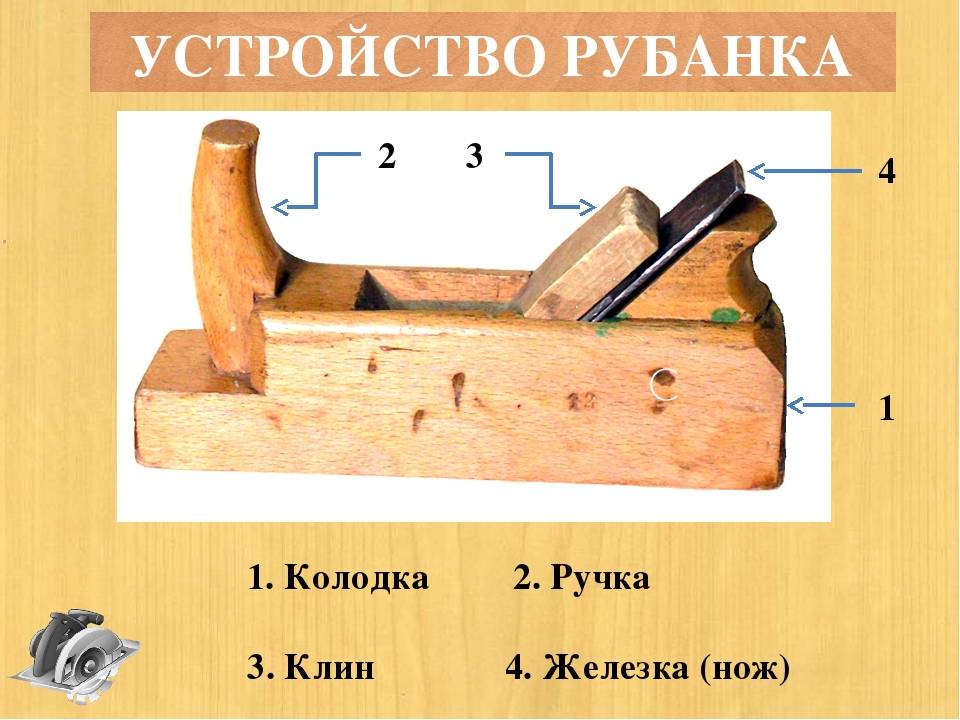

Конструктивно рубанок состоит из следующих элементов:

корпуса (для его изготовления применяется качественная сталь или прочная древесина лиственных пород);
двух ручек передней и задней (первая называется рожок, задняя – упор);
в центре расположена прямоугольная прорезь (в ней располагается режущая металлическая пластина с устройством фиксации и регулировки);
стружколоматель;

Устройство регулировки позволяет изменять глубину резания, угол наклона резца к заготовке, качество обработки.

Для получения наилучшего эффекта после грубой обработки (применения шерхебеля) используют одинарный затем двойной рубанок. Он имеет два ножа, каждый из которых способен решать свои конкретные задачи. Первый обеспечивает предварительное выравнивание поверхности. Его нож заточен с небольшим радиусом закругления. Такая форма позволяет избежать образования дефектов на поверхности (например, так называемых «задиров»).

Двойной инструмент снабжён вторым режущим ножом. Он называется стружкоколом. Расстояние от режущей кромки до заготовки регулируется с помощью специальной системы крепления. Обычно его выставляют примерно 2 мм. Величина зависит от характеристик древесины: плотности, направления волокон, влажности.

Рубанки для работы по сложной (фигурной) заготовке имеют изогнутую нижнюю часть корпуса (подошвы). Для такого инструмента изготавливают специальный нож. Его форма повторяет поверхность подошвы. В зависимости от формы поверхности (овальной, ступенчатой или сложной) стараются подобрать рубанок с похожей рабочей поверхностью. Это значительно ускоряет процесс производства изделия.

Для более быстрой обработки применяют электрический столярный рубанок. На больших производствах устанавливают специальные станки с высокой скоростью обработки.

Как правильно работать ручным рубанком по дереву

Правила использования ручного инструмента в целом почти не отличаются от инструкции по эксплуатации электрорубанка. Перед работой приспособление внимательно осматривают на предмет дефектов и удостоверяются, что подошва не деформирована, а режущие части расположены параллельно по отношению к ней.

Сам процесс использования рубанка выглядит так:

Деревянную заготовку закрепляют в зажиме верстака и устанавливают поверх нее ручной инструмент.
Приспособление крепко берут руками за обе рукояти и начинают плавно и с равномерным нажимом продвигать по зафиксированной доске.
Корпус тела подают вперед вместе с инструментом, выставив вперед опорную ногу.

Как и при применении электрического рубанка, при выполнении сложных работ рекомендуется снимать слои древесины постепенно. Это позволит предотвратить грубые ошибки и застрахует от появления зацепов, горбов и углублений на поверхности доски.

Ручным рубанком удобно строгать небольшие узкие доски в малых количествах

Что такое электрорубанок

Электрорубанок предназначается для выравнивания плоских деревянных поверхностей после грубой обработки. При строгании происходит снятие тонкого слоя древесины – убираются шероховатости, неровности и прочие дефекты. Поверхность материала после применения электроинструмента становится глянцевой и внешне выглядит отполированной.

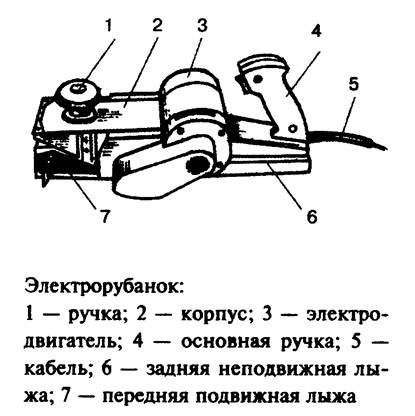

Все электрорубанки состоят из следующих основных частей и механизмов:

Передняя подвижная опора с возможностью регулировки высоты
Корпус (чаще всего алюминиевый) со съемным кожухом ременного редуктора
Электрический коллекторный двигатель
Передняя ручка, позволяющая устанавливать глубину строгания
Задняя рукоятка
Пусковой механизм с защитой от случайного включения
Барабан с установленными на нем режущими элементами
Неподвижная задняя опора
Электрический провод со штепсельной вилкой

Настройка рубанка

Не важно, насколько механизирована ваша мастерская, в ней всегда найдется место ручным рубанкам нескольких видов. Обычно самый популярный – выглаживающий рубанок номер 04

Однако, в то время как хорошо настроенный (акцент на словах «хорошо настроенный») рубанок будет удовлетворять вас, затупленный или плохо настроенный рубанок будет постоянно расстраивать и разочаровывать.

Поэтому, а также и по причине широкой универсальности этого инструмента, важно потратить некоторое время на то, чтобы убедиться в его правильной работе. Бесспорно, это один из тех инструментов в мастерской, с которым часто неправильно обращаются, и вы часто забываете, сколько он проработал без заточки и перенастройки

Не стоит также ожидать, что рубанок даже знаменитой фирмы будет настроен исключительно точно. Печально, но факт: даже многие производители отличного инструмента делают ставку на объем продукции и снижение цены, а не на качество конечного продукта. Поэтому сложно найти рубанок, который отлично работал бы сразу после того, как вы его достали из коробки, если только вы не потратили на него серьезные деньги.

Дополнительные конструктивные элементы

Итак, перед тем как выбрать оптимальный электрорубанок для дачи, следует поинтересоваться у продавца о наличии дополнительных опций, значительно упрощающих эксплуатацию и увеличивающих степень ее безопасности.

Кнопка защиты от непреднамеренного пуска

Обращайте внимание на наличие в выбранной модели:

Системы плавного пуска, что снижает нагрузку на редуктор и ременную передачу, исключает эффект «обратного удара»;
Электродинамического тормоза, который после выключения прибора останавливает вращение барабана в течение 2-3 секунд. Эта опция значительно снижает вероятность получения травмы оператором и исключает повреждения ножей в момент отключения устройства;
Систему поддержания оборотов. Константная электроника регулирует обороты в зависимости от нагрузки, в результате чего снижается вероятность перегрева обмоток двигателя и исключается риск заклинивания ножей;
Вентиляционного патрубка, который позволяет подсоединить внешний пылесборник, систему «Циклон» или обычный пылесос для отвода стружки;
Эргономичной рукоятки, которую будет удобно держать в руках. Немаловажным плюсом будет наличие на рукоятке противоскользящих накладок.

Некоторые модели оснащены специальной рамкой, которая превращает ручной электрорубанок в импровизированный стационарный фуганок.

Как необходимо положить рубанок на верстак

Как правильно положить инструмент, когда он не используется – вопрос простой, но не все знают правильный ответ.

При самой работе как-то забывается, что самая важная часть рубанка – нож. Он является острой частью и при значительной длине или ширине представляет собой ценную часть. Сохранить его – главная задача.

Вне зависимости от того, как работать и каким вариантом, размещать рубанок следует на бок. Режущая кромка при этом располагается сбоку, не контактируя с любой поверхностью.

Как правильно положить рубанок на верстак

При хранении – следить за сохранением лезвия. Хранить оптимально в специальном коробе или ложементе из дерева или пластмассы.

Особенности конструкции

Главной рабочей частью является вращающийся на высокой скорости барабан. В его корпус в горизонтальном положении встроены специальные ножи-лезвия. Их может быть несколько, но чаще всего 2. Итоговое качество обработки зависит от того, с какой скоростью вращается барабан. Экспериментируя различные устройства, мастера советуют выбирать обороты около 10–12 тыс. в минуту. Большинство моделей как раз обеспечивают именно такую мощность.

Функционал электрического рубанка

Комплектующие

электродвигатель;
гладкая подошва (основание);
Фиксирующая кнопка пуска;
Рукоятка с корпусом;
Механизм плавного пуска;
Система регуляции глубины стружки;
Патрубок для удаления стружки;
Ограничитель;
Ременный привод, скрытый кожухом с боковой стороны.

Виды

Производители подразделяют устройства на любительские и профессиональные. Помимо этого, приборы делят на ручные и стационарные. Последние относятся к миниатюрным станкам, в то время как ручные могут прикрепляться к специальной платформе и применяться в роли стационарных.

Работа ручным электрорубанком

Электрорубанок, перевернув его и закрепив к верстаку, можно строгать доски, так же как на строгальном станке

Несмотря на то, что это разделение носит условный характер, выбор электрорубанка должен основываться исходя от того, как он будет использоваться. Это позволит правильно подобрать тип платформы и мощность электрорубанка, не затрачивая лишних денег.

Функциональность разных моделей также отличается. Профессиональные аналоги снимают до 3-х мм полотна, в то время как ширина любительских не превышает 2-х мм.

Плотник может выбрать электрорубанок со встроенным механизмом контроля над количеством оборотов в зависимости от нагрузки.

Иногда производители могут указывать две мощности — эффективную и максимальную. Показатели эффективной мощности не должны превышать 350 Вт. Слишком низкий показатель может говорить о том, что мастеру будет нелегко справиться с твёрдой сучковатой древесиной.

Правила

Начало обработки поверхности электрорубанком, заключается в плавном первом проходе. В начале движения, следует с небольшим усилием надавить на переднюю часть прибора, а когда лезвие полностью войдет в деталь, то можно ослабить давление. Для нормального строгания хватит и самого веса электрорубанка. Необходимо продолжать движение, удерживая устройство двумя руками.
Подходя к концу стругаемой поверхности, прижмите заднюю часть рубанка, это позволит не допустить «заваливания».
Пройдя одну полосу, проверьте поверхность на наличие дефектов. Углубления и скосы скажут о неправильной настройке ножей. Чтобы понять, как их стоит отрегулировать, советую прочесть инструкцию к устройству. Каждая модель имеет свои специфические отличия.
Если поверхность изделия получилась волнистой, то вы слишком быстро перемещали электрорубанок.
Необходимо осуществлять строгание как можно плавнее, без лишних рывков и остановок.

Фуганок Makita

Модель Makita kp 312 s используется для окончательной обработки и выравнивания древесного материала с большой площадью. Его электродвигатель имеет мощность в 2200 Вт, который дает большое количество оборотов (12000 в минуту). Особенности модели — это нож из твердой стали и патрубок подключения к пылесосу для сбора мусора и пыли. А также возможность плавной регулировки глубины строгания до 3,2 мм и теплореле для автоматического отключения при перегреве. Весит 18,4 кг.

Фуганок Makita1806 b предназначен для обстругивания больших участков, прифуговки и пригонки мелких деталей и финишной обработки древесины. Он имеет максимальную глубину строгания 2 мм, а ширину – 170 мм. Мощность электромотора 1200 Вт позволяют барабану вращаться со скоростью 1500 оборотов в минуту. Весит фуганок 9 кг.

На что обращать внимание при выборе электрорубанка

Любой столярный мастер, прежде чем что-то советовать, уточнит, для каких работ нужен рубанок, как часто его планируется использовать. Некоторые на каждой заготовке выбирают четверть, другие ни разу этого не делали и не планируют. Поэтому данный параметр отбора (глубина выборки) для них не существенен.

Электрорубанки принято делить на профессиональные и бытовые.

Деление, в некотором смысле, условное. Дома и на даче может случиться фронт работ, с которым «любительский» инструмент не справится. Идеальный столярный инструмент подразумевает баланс между стоимостью и функциональностью.

В продаже есть электрорубанки с дополнительными опциями обработки криволинейных поверхностей, фальцевания, с возможностью фугования в стационарных условиях. Если подобные процедуры не предвидятся, можно эту категорию пропустить, достаточно общих критериев выбора.Некоторые люди подходят к выбору электрорубанка, заранее определившись с фирмой-изготовителем (весь инструмент в доме одного производителя, посоветовали знакомые, «эксперты» на форумах)

Это дело вкуса.Как определить «живучесть» модели, исходя из более объективных параметров?Рекомендуем обратить внимание на внешний вид рубанка

Корпус должен состоять хотя бы из двух частей: основной, закрывающей подошву и электродвигатель, и съемной крышки ременного привода. Если корпус цельный, то при замене ремня возникнет ряд неудобств.Хороший рубанок сбалансирован по весу и удобно лежит в руке. Кнопка пуска должна располагаться так, чтобы ее можно было нажимать пальцем при рабочем положении руки с полным захватом рукоятки.

Обычно ориентируются на 3-4 кг, стандартный вес для инструмента средней мощности.Комплектующие (ножи, пассик) должны быть в наличии в ближайших магазинах. При больших объемах столярных работ точить ножи самостоятельно еще можно, а выставить их уже сложнее. Поэтому, чаще всего, ориентируются на популярные модели, которые у всех на слуху.

Принцип работы

Электрорубанок выполняет работу за счет вращения строгальных ножей, надежно закрепленных в пазах вала. Вращение от мотора передается за счет ременной передачи или шестеренок редуктора. Обороты на валу выше, чем обороты электродвигателя за счет повышенного передаточного числа: на двигателе шкив больше, на валу меньше. Высокие обороты позволяют чисто обрабатывать древесину и эффективно работать, даже если ножи слегка затупились.

Глубина строгания – от ноля, десятых долей миллиметра до 2-3 мм. Глубина настраивается ручкой регулировки положения переднего стола. Его можно утопить относительно ножей, они будут выступать сильнее и тогда увеличивается глубина строгания, и наоборот.

Как выбрать электрический рубанок

Какой электрорубанок лучше – вопрос не из простых. Как и другой инструмент, его следует выбирать после осознания будущих условий использования и определения объемов. Также нужно ознакомиться с имеющимися для выбора конструкциями и характеристиками.

Первый критерий – форм-фактор рубанка. Электрический рубанок может быть:

ручной: работа выполняется прижатием руками к обрабатываемому материалу;

Для не очень большой площади, ширина реза за проход – до 100 мм.

с креплением на плоскость или стойкой – такой можно установить в закрепленное положение;

Работать на нем можно двумя руками, причем непосредственно рубанок будет стационарно закреплен. Ширина прохода – 82 и 110 мм.

в исполнении под фуганок – длинный и достаточно тяжелый для ручной работы;

Закрепляется стационарно, а мастер выполняет подачу материала на режущую часть. Обработка возможна для большой площади и ширины.

Описание

Стандартный вид рубанков как таковых потихоньку вытесняют более современные собратья имеющие электрические двигатели и позволяющие ускорить массовое производство изделий. Сегодня автоматические устройства правят балом, однако если цель – соорудить стул в гаражных условиях, то с этим справится и механический вариант инструмента, основная конструкция которого выполнена из колодки, клина и режущего ножа (железко).

В зависимости от дополнительных элементов и поставленной задачи инструмент подразделяется на несколько видов рубанков, сортируемых по назначению. Механические варианты изготавливаются, в основном, из комбинаций метала и пластмассы, и по функциональным возможностям различаются лишь по прочности материала, заложенного в основу.

Металлический рубанок

Электрические же оснащены двигателем, обеспечивающим большую скорость выполнения задачи. Одними из самых популярных в сегодняшнем хозяйстве являются рубанки для работы по дереву.
