Вытяжка для кухни с воздуховодом — варианты с коробом и без

Как подключить вытяжку на кухне к вентиляции

Установка вытяжки над плитой заключается в том, что ее нужно закрепить к шкафу или опорной раме. Так делают при монтаже навесной или врезной модели. Пристенные или встраиваемые агрегаты крепят на дюбели или саморезы. Для островной модели потребуется комплект шпилек, крепежных тросиков, хомутов.

Различают этапы установки:

• фиксация пристенной рамы, установка на нее вытяжки (навесная);
• монтаж подготовленного шкафа, установка в него агрегата;
• стыкование корпуса с воздуховодом;
• подключение вытяжки к вентиляции;
• организация снабжения электричеством;
• запуск и проверка работы.

Установка вытяжки

Для навесной модели применяют металлический профиль из уголка, на который будет опираться корпус с вентилятором и куполом. Вначале устанавливают поддержку по разметке, фиксируют к стене. На нее монтируют вытяжку, крепят саморезами через отверстия в корпусе. Присоединяют воздуховод. Иногда вытяжку ставят без опорной рамы, тогда корпус крепят дюбелями к стене.

Встраиваемая модель крепится к кухонной мебели. Для фиксации внутри применяют саморезы, шурупы. К вертикальной поверхности шкаф навешивают с помощью металлических петель с отверстиями под шляпки дюбелей. Если размеры вытяжки небольшие, можно шкаф соединить с вытяжкой, затем вместе закрепить на стену.

Островные модели отличаются большей протяженностью воздуховода, т. к. располагаются по центру кухни. Их фиксируют в зависимости от конструкции на опоры, к потолку или в предметы мебели. Трубы проводят по потолку, прячут за гипсокартоном или пластиком.

Установка воздуховода

Металлические тонкостенные трубы соединяют болтами и фланцами, крепят друг к другу раструбами, гайками, толстые трубы сваривают. Пластиковые изделия стыкуют сваркой, в раструб, клеят — способ зависит от материала: полипропилен, полиэтилен, поливинилхлорид. Круглые каналы соединяют муфтами, бандажами.

Для крепления к стенам применяют варианты:

• резьбовые тяги для фиксации труб со стенками толщиной меньше 1,5 мм;
• кронштейны из стали, к ним фиксируют металлические каналы;
• хомуты — их устанавливают на стены анкерами, пластиковыми дюбелями с саморезами;
• шпильки, траверсы с Z-образным L-образным профилем.

На одной системе может быть несколько видов фиксации, чтобы обеспечить необходимую прочность, снизить возможность вибрации.

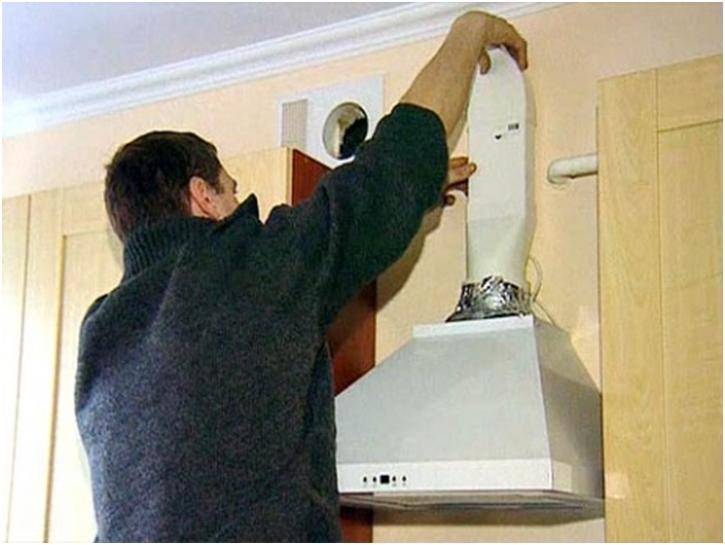

Подключение вытяжки к воздуховоду

Гофру продевают в отверстие верхней крышки шкафа, обрезают с запасом, затем углы надрезают, отгибают наружу.

Далее:

• шкаф с трубой вешают на вертикальную поверхность;
• стыки промазывают силиконом;
• напрямую подсоединяют к вентканалу специальной решеткой с круглым вводом;
• гофру к вытяжке фиксируют хомутом;
• по пути следования трубы к вытяжке ее крепят к потолку или стене хомутами.

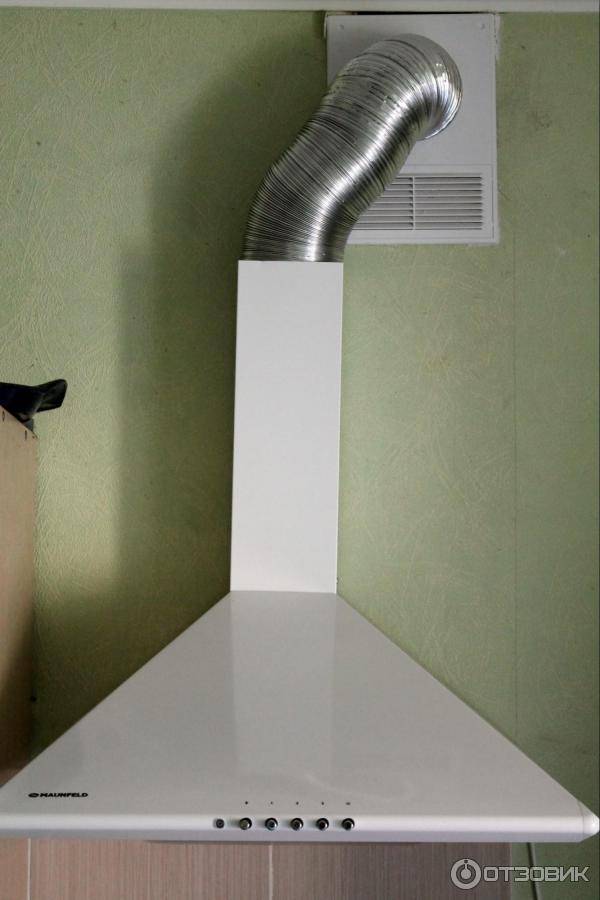

Конец гофры подсоединяют к решетке, а начало — к вытяжке. Стыки перед сборкой проклеивают герметиком.

Подключение к электричеству

Для подсоединения используют три проводника: фаза, ноль и земля. Заземление нужно, чтобы обеспечить безопасность прибора в нестандартных ситуациях, когда на корпус пробивает электричество. Провод заземления стандартно делают желтым с зеленой полосой, но лучше напряжение проверять отверткой-пробником.

Правила установки:

• иногда вместо заземления делают зануление, проводя кабель (многожильный, сечением не меньше 2,5 мм) на специальную шину в распределительном щитке;
• на батареи, трубы подсоединять провод нельзя, это опасно;
• розетки ставят так, чтобы к ним было легко дотянуться;
• шнур от вытяжки имеет длину 0,8 м, исходя из этого определяют место розетки. Иногда используют автомат-выключатель на 6,3А.

Вытяжки без воздуховода для плиты

В настоящее время рынок предлагает огромный ассортимент бытовой техники, в том числе кухонных вытяжек различных фирм-производителей, которые отличаются принципом работы, качеством, своим внешним видом, и естественно, стоимостью.

Вытяжка без воздуховода – это идеальное решение если нужно сэкономить место на кухне

Как выбрать кухонную вытяжку, попытаемся рассказать в этой статье, рассмотрев подробней один из видов кухонных вытяжек – кухонные вытяжки без воздуховода, или фильтрационные вытяжки, которые сравнительно недавно появились на рынке бытовой техники.

Преимущества и недостатки

Основными преимуществами вытяжек без воздуховода являются:

• простота установки, поскольку вам не потребуется устанавливать воздухопровод и подсоединять его к вентиляции дома;
• современные фильтрационные вытяжки при работе создают намного меньше шума по сравнению с вытяжками с воздуховодом;
• вытяжки без воздуховода подойдут к практически любому дизайну и для любого варианта планировки кухни вашей кухни и не испортят интерьер, поскольку нет необходимости устанавливать и вписывать в дизайн кухни воздухопровод;
• такие вытяжки используют в работе меньше электроэнергии, чем вытяжки с воздуховодом;
• высокий уровень очищения воздуха в помещении, и даже подойдут для кухни в доме с печкой.

Основным недостатком таких вытяжек является замена и стоимость расходных материалов (жироулавливающих и угольных фильтров), которые нужно менять с регулярной периодичностью, каждые три-шесть месяцев. Но в данном случае этот факт полностью оправдывает качество очищения ими воздуха, а также простота установки, что вполне позволяет выполнить самостоятельно работы по монтажу и установке вытяжки и таким образом сэкономить на стоимости этих работ.

Виды

В настоящее время фильтрационные вытяжки могут быть произведены из разных типов материалов, но в большинстве случаев они сделаны из металла, стекла, а также других современных материалов.

В зависимости от формы такие вытяжки могут быть горизонтальными, которые идеально подойдут для небольшой кухни, и вертикальными, лучше подходящими для больших помещений.
Вытяжки без воздуховода могут быть навесными, а также встроенными, которые можно скрыть, таким образом не нарушив целостность интерьера вашей кухни ее установкой.

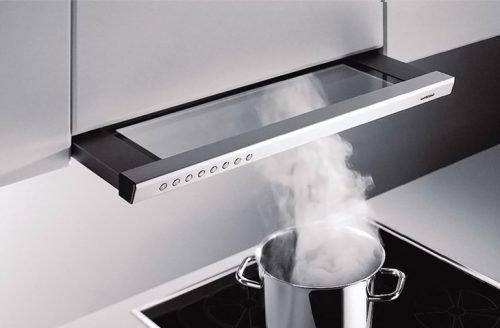

Таким же качеством обладают и телескопические вытяжки

По каким параметрам следует выбирать холодильник для дома, на что обратить внимание читайте здесь

Выполняем монтаж вытяжки – этапы проведения работ

Прежде чем начать монтаж, необходимо рассчитать, на какой высоте вешать вытяжку. Собственно процесс установки своими руками подразумевает несколько этапов:

1. Закрепить крепление вытяжки к стене.
2. Подключить устройство к системе воздуховодов (или поместить внутрь угольный фильтр).
3. Сделать электроподключение.

Основных нюансов крепления вытяжки к стене два:

• Устройство должно монтироваться с максимальной надежностью;
• Следует правильно определить расстояние от плиты до вытяжки.

Какая должна быть высота установки кухонной вытяжки? Это зависит и от ее типа, и от типа варочной поверхности:

• Если модель устанавливается для электрической плиты, то расстояние, на которое нужно вешать устройство, составляет минимум 70 см;
• Для кухонной вытяжки с газовой плитой минимальная высота составляет 80 см.

Некоторые мастера, предпочитающие сделать монтаж своими руками, утверждают, что и для газовой, и для электрической плиты оптимальное расстояние – именно 700 мм. Действительно, такая высота считается достаточной для того, чтобы вытяжка на кухне (даже рециркуляционная, в комплект которой входит угольный фильтр), могла эффективно очищать воздух в рабочей зоне.

Однако стоит понимать, что от газовой плиты будет подниматься более нагретый воздух – может не хватить мощности изделия, повредиться фильтр или другие элементы конструкции. Получается, что сохраняя минимально допустимое расстояние, вы рискуете работоспособностью прибора, а если примете решение крепить прибор на увеличенной высоте от плиты, можете существенно потерять в мощности.

Дальнейшие работы по установке вытяжки на кухне своими руками заключаются в следующем:

Кухонную вытяжку нужно повесить к стене

Здесь очень важно правильно рассчитать высоту над плитой и выполнить разметку. Монтировать устройство нужно по особой оси, соответствующей центру варочной поверхности

Лучше, если выбранная вытяжка обладает эксцентриковым крепежом – он позволяет скорректировать нюансы расположения техники над плитой в пределах 5 мм

Нужно установить вытяжку и подключить ее к системе воздуховодов. Положение устройства следует рассчитать таким образом, чтобы длина коробов была минимальной. Монтаж воздуховода осуществляется к вентканалу, предназначенному для удаления воздуха из помещения. Установить воздуховод в вентканал можно с помощью специальной гильзы. Получившееся соединение сжимается хомутами и смазывается силиконом для герметичности. Решить вопрос, как установить вытяжку на кухне, невозможно без электроподключения. Мощность устройства, как правило, невелика – это значит, что не нужен специальный расчет сечения проводов или монтаж отдельного защитного автомата. Желательно предусмотреть провод на кухне сразу же и спрятать его в стену. Если же этого не было сделано, то придется вешать розетку снаружи и подключить провод, спрятав его в наружный вентканал

Лучше, если выбранная вытяжка обладает эксцентриковым крепежом – он позволяет скорректировать нюансы расположения техники над плитой в пределах 5 мм. Нужно установить вытяжку и подключить ее к системе воздуховодов. Положение устройства следует рассчитать таким образом, чтобы длина коробов была минимальной. Монтаж воздуховода осуществляется к вентканалу, предназначенному для удаления воздуха из помещения. Установить воздуховод в вентканал можно с помощью специальной гильзы. Получившееся соединение сжимается хомутами и смазывается силиконом для герметичности. Решить вопрос, как установить вытяжку на кухне, невозможно без электроподключения. Мощность устройства, как правило, невелика – это значит, что не нужен специальный расчет сечения проводов или монтаж отдельного защитного автомата. Желательно предусмотреть провод на кухне сразу же и спрятать его в стену. Если же этого не было сделано, то придется вешать розетку снаружи и подключить провод, спрятав его в наружный вентканал.

Рекомендации по размещению

Чтобы повысить эффективность работы вытяжки требуется во-первых правильно ее выбрать, во-вторых — правильно установить.Независимо от формы, выбирайте по ширине плиты или больше нее. Это залог чистоты воздуха. Глубина же, наоборот, должна быть чуть меньше — иначе вы будете постоянно ударяться об нее головой.

Многие считают, что вытяжка должна находиться прямо над фартуком — то есть на высоте 60 см. Но это убеждение неверно. Высота расположения варьируется от типа плиты:

• 65-75 над электрической;
• 75-85 над газовой.

Исключение — наклонная форма. Ее располагают на 45-55 см над электроплитой и на 55-65 см над газовой.

Уменьшение расстояния способствует лучшему очищению воздуха, но из-за слишком маленького пространства высок риск повреждения системы вследствие перегрева.

На фото повторение четких геометрических линий в технике и мебели

Как установить встраиваемую вытяжку эликор. Установка встроенной вытяжки Elikor

Установил в свой кухонный уголок встроенную вытяжку российской компании Elikor (честно говоря, решил сэкономить немного). Сама вытяжка в эксплуатации показала себя шумноватой, хотя работает, сосет нормально, светит тоже, так что особых нареканий пока не было.

Теперь расскажу о процессе установки вам, может, кому пригодится…

Итак, начнем с короба для вытяжки. Вот его габаритные размеры и деталировка:

В принципе, глубину короба можно безболезненно уменьшить на 15 мм

С помощью разметочного шаблона размечаем отверстие под вытяжку на нижнем горизонте.

Отверстие желательно вырезать до сборки (потом будут мешать стойки). Собираем короб на конфирматах, и прикидываем отверстие в верхнем горизонте (я использую вентиляционные прямоугольные короба). Заднюю стенку крепим саморезами внахлест. С пазами я заморачиваться не стал, т.к. короб ставится между парой таких же, а посему осмотру с боков и снизу не доступен.

Переворачиваем короб и прикручиваем саму вытяжку четырьмя саморезами. Для удобства доступа к задним саморезам я снял экраны освещения заодно и лампочки вкрутил.

Вставляем обратно все фильтры и алюминиевые экраны.

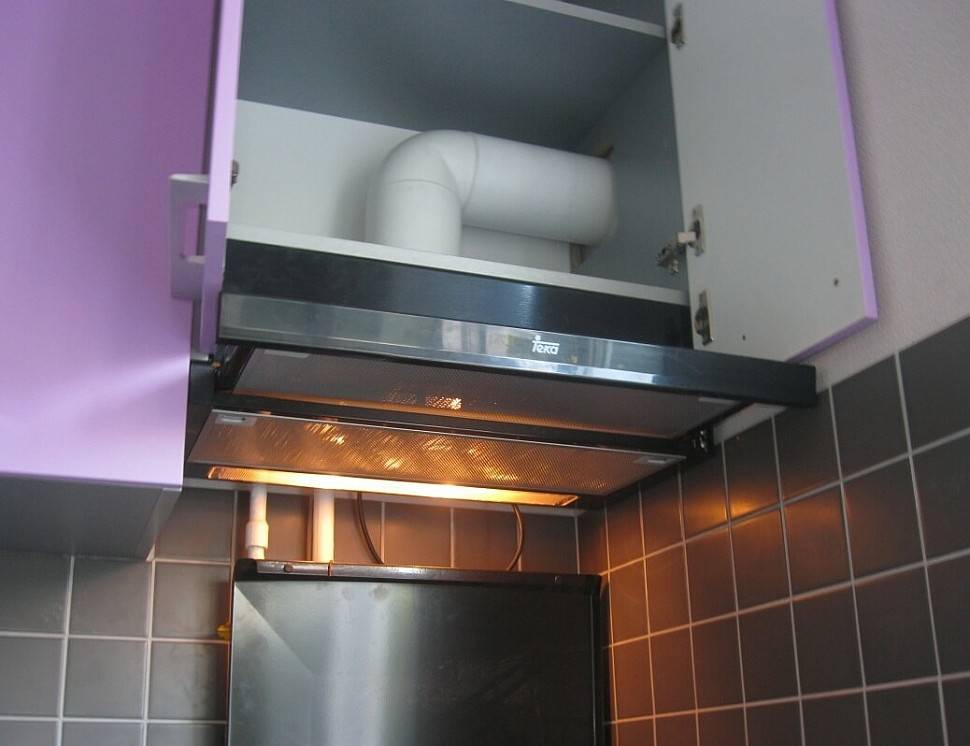

Собираем внутрикоробовый отвод (в систему встроил клапан обратного тока воздуха – почему то в комплекте его не оказалось). Я приобрел его вместе с вентиляционными коробами, так сказать, в комплекте…

Вешаем шкафчик на направляющую шину и выравниваем его относительно горизонта и остальных шкафчиков. Стягиваем их стяжками

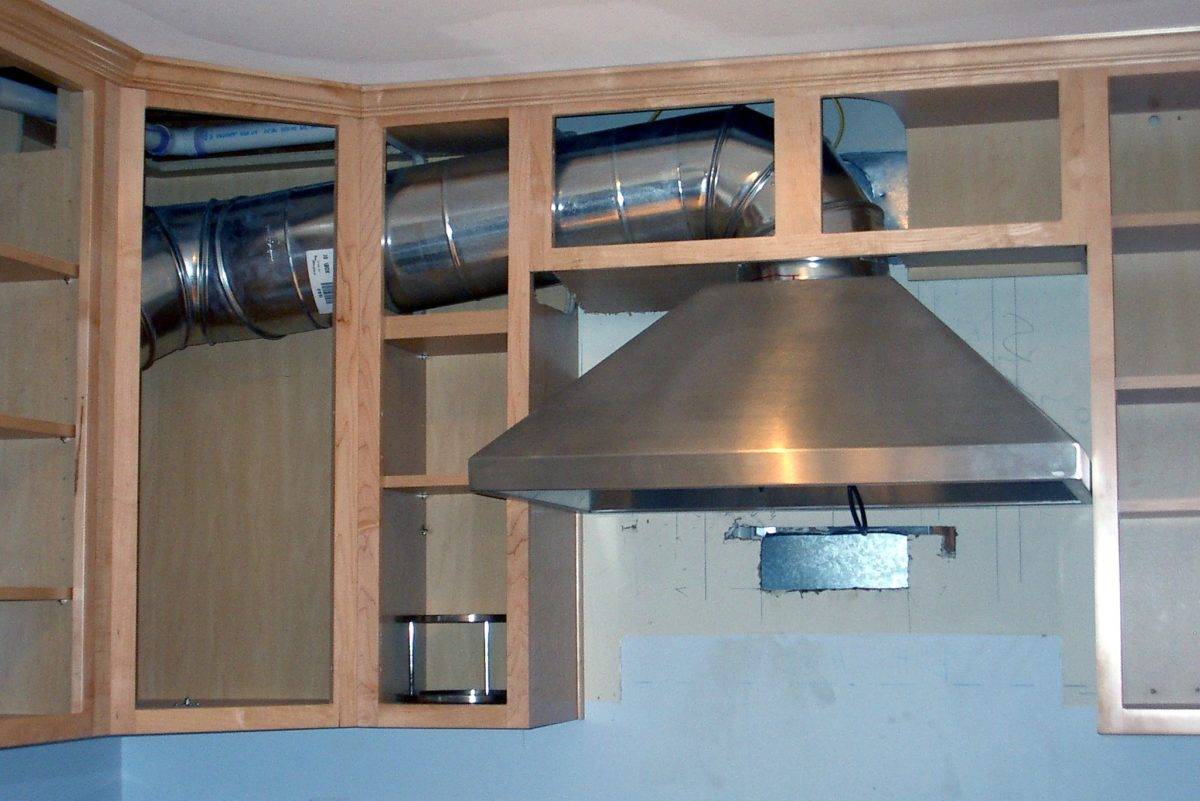

Из вентиляционных коробов собираем магистраль, которая соединяет вытяжку с вентиляционной шахтой.

Дело осталось за фасадами, но это процесс крайне не спешный (это ж не людям делать, а себе).

Установка встраиваемой вытяжки без воздуховода. Способы монтажа вытяжек без воздуховода

Обычная вытяжка, с отводом загрязненного воздуха, не отличается по своему устройству от модели без воздуховода. Оборудование без отвода воздуха имеет более разнообразное применение по способам своего монтажа. Вытяжку без воздуховода можно устанавливать как отдельное устройство, так и встроенное в кухонный гарнитур. По видам креплений, устройства разделяют.

Плоская вытяжка без воздуховода обладает классическим видом

Встроенные

Устанавливаются в кухонный гарнитур. Вытяжки такого типа – отличный вариант для маленькой кухни, где необходимо экономить пространство.

Наклонные

Современный тип вытяжек, экономящий пространство на кухне. Такое оборудование устанавливается под острым углом к рабочей стенке. Если есть необходимость применения вытяжки, ее достаточно расположить параллельно плите и включить. По ненадобности, она складывается в обратное положение. Установка вытяжки наклонного типа не отличается особой сложностью.

Все необходимые крепления для нее входят в список частей, идущих в комплекте с оборудованием.

Отличие моделей вытяжек как с отводом в вентиляцию, так и без него, разделяют по расположению устройства на кухне. Таковыми считают:

• пристенные;
• угловые;
• островные вытяжки.

Монтаж пристенных устройств, производится вплотную к рабочей стенке, над варочной поверхностью. Такие вытяжки считают классическими и применяют в малогабаритных кухнях, и там, где плита расположена рядом со стеной. Угловые устройства способны так же экономить место. Располагают таковые на стыке стен кухни, в углу. А островные, напротив – требуют пространства. Такие устройства устанавливают над отдельным столом. Установленный островной тип вытяжки закрепляется к потолку с помощью специальной рамы.

Современные вытяжки без воздуховода могут обладать различными функциями

1. Подсветку рабочей зоны. Применение одной или нескольких ламп для освещения, придает удобство в пользовании. Когда лампа перегорает, она легко поддается замене.
2. Автоматическое включение устройства. Такая функция очень удобна, особенно при больших объемах готовки на варочной поверхности. Как только включается плита, автоматически приводится в действие двигатель вытяжного устройства.
3. Дистанционное управление. Вытяжка без отвода в вентиляцию, с наличием таковой функции, управляется с пульта.

Развитие кухонной техники не стоит на месте. Ежегодно появляются новинки кухонных вытяжек, способные совершенствовать способности предыдущих моделей и приносить больший комфорт пользователям.

Вытяжка для кухни с воздуховодом: конфигурации воздуховодов

Учитывая конфигурационные особенности, трубы делят на 2 типа. Отметим, что они одинаково успешно применяются в квартирах и загородных домах.

Жесткие конструкции. Речь идёт об алюминиевых, стальных или пластиковых изделиях

Главная особенность устройств этого типа – внутренняя поверхность остается всегда гладкой, что крайне важно для недопущения скопления жира, копоти и грязи. Ко всему прочему установка воздуховодов данного типа занимает минимум времени, физических усилий

Удобство эксплуатации нивелирует ключевой недостаток – высокую цену.
Гибкие решения. В 90% случаев речь идёт о гофрированных алюминиевых каналах. Сегодня популярностью пользуются пластиковые модели, угол размещения которых можно корректировать любым удобным образом. Главное преимущество этих изделий – их можно сжимать и растягивать абсолютно свободно. Длина такого короба не может превышать 3 м, потому как каждый последующий метр нивелирует уровень производительности на 7%.

Гибкие воздуховоды с фиксатором на конце

Без практических навыков самостоятельно установить металлические или пластиковые воздуховоды для вытяжки крайне сложно. Гораздо проще сделать это, при наличии гибких конструкций – гофры.

Установка на кухне в квартире

На кухне в квартире для наилучшей очистки воздуха рекомендуется соединять естественную вентиляцию с вытяжкой над плитой. При желании можно обеспечить усиленный приток свежего воздуха с помощью моноблочной системы приточной вентиляции. Это компактный агрегат, в составе которого есть следующие элементы:

• вентилятор;
• очистительный фильтр;
• нагреватель;
• система шумопоглощения;
• система автоматического управления.

Такая индивидуальная система способна обеспечить свежим воздухом только одну кухню, а не всю квартиру. По причине внушительной стоимости этот агрегат устанавливается в самом крайнем случае, когда естественная вентиляция и регулярные проветривания не могут обеспечить достаточный объём воздуха извне.

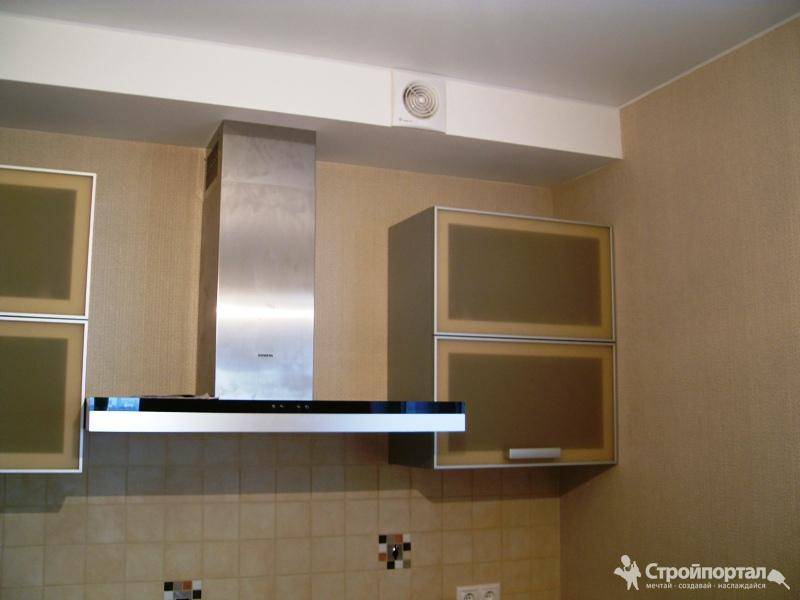

Вентиляционная труба

Вентиляция в гипсокартонном коробе на кухне

Отличия вытяжки от вентиляционной системы

На первый взгляд, трудно сказать, чем отличается вытяжка на кухне от вентиляции. Чтобы найти ответ, нужно подробно разобраться в терминологии.

Санитарными требованиями на сегодняшний день предусмотрен монтаж в жилых помещениях специальных агрегатов, обеспечивающих должный уровень воздухообмена. Для выполнения этих норм в многоэтажных постройках обустраивают вентиляционную систему. Последняя представлена в виде заранее продуманной цепочки каналов, которые располагаются в стенах и способствуют отхождению воздушных масс на крышу.

Непосредственно каналы вентиляции нужны для вывода за пределы жилой постройки отработанных воздушных потоков. В свою очередь свежий воздух естественным образом поступает в помещение через стыки и щели в оконных и дверных проемах. Однако нужно учитывать тот факт, что подобная система не в состоянии быстро устранять различные неприятные запахи, которые зачастую появляются в процессе готовки на кухне.

Чтобы избавиться от подобных неприятностей, осуществляется монтаж специальной системы вентиляции, которая функционирует в принудительном порядке. В простонародье ее именуют «вытяжкой». Принцип действия таких устройств немного отличается — они поглощают пары, исходящие от варочных поверхностей, а затем с помощью воздуховода выводят их в специальный канал вентиляционной системы.

Кухонная вытяжка: виды и принцип работы

Метод подключения, а также эксплуатационные характеристики зависят от вида прибора. Существует оборудование, которое работает в автоматическом режиме без принудительного включения вентилятора.

Классические приборы удаляют загрязнённый воздух через вентиляционные каналы. Современные модели предварительно очищают водяной пар от вредных веществ и запахов, и только после этого происходит выброс потоков в атмосферу. Комбинированные модели могут работать в двух режимах – на выброс отработанного воздуха или на фильтрацию.

Существует следующая классификация вытяжек по способу монтажа:

1. Встраиваемые модели монтируют в кухонный гарнитур. Это приборы классического или рециркуляционного типа
2. Подвесное оборудование закрепляется непосредственно над варочной панелью. В основном это системы рециркуляционного типа.
3. Настенные модели монтируются над газовой плитой, прикрепляются на кронштейнах или дюбелях к стене. Приспособления используются для фильтрации или непосредственного выброса отработанного воздуха.
4. Островные модели могут располагаться в любом месте кухонного помещения, они прикрепляются к потолку. Это системы классического или комбинированного типа.

Подключение кухонной вытяжки к вентканалу может отличаться в зависимости от её устройства и способа расположения.

Save

Установка вытяжки в каркасном доме

Технически говоря, установка кухонной вытяжки в каркасном доме не сильно отличается от аналогичной работы в квартире. Основным отличием является возможность вытяжки воздуха непосредственно наружу и предварительная разработка индивидуальной системы вентиляции.

На этапе проектирования кухни предусмотрен не один, а два вентиляционных канала. Один отвечает за всасывание свежего воздуха, а другой – за отсасывание. Вентиляционный канал может быть общим для кухни, котельной и дымохода.

Система вентиляции деревянного дома также имеет ряд других особенностей:

• Вентиляционные отверстия в подвале здания выступают в качестве воздухораспределителей.
• Дымоход (вертикальный) чаще всего устанавливается в пространстве между внешней и внутренней облицовкой одной из средних стен. Приточные каналы (горизонтальные) устанавливаются в межэтажные потолки.
• Выхлопная труба должна находиться на высоте 40-50 см над уровнем крыши. Это обеспечивает хорошую тягу и отсутствие застоя в воздухе.

Таким образом, кухонная вытяжка в каркасном доме является не просто электроприбором, а рабочей частью всей системы вентиляции.

Установка вытяжки – сложный процесс, требующий предварительных расчетов и работы с электрической системой. Даже одна ошибка может привести к неприятным последствиям в виде пожара и неэффективной эксплуатации прибора. Избежать этого и получить совет по эксплуатации кухонной вытяжки можно, пригласив специалиста для установки вытяжки.

Как спрятать вытяжку?

Если вы приобрели неподходящую модель или поменяли интерьер после установки вытяжки, ее можно скрыть в коробе. Преимущество метода в том, что над ней останется место для хранения кухонной утвари.

Необычный, но действенный вариант — зеркальная пленка. Благодаря визуальной иллюзии все ненужное буквально растворяется в пространстве.

На фото скрытие вытяжки в коробе

Однако, чаще всего требуется закрыть не саму вытяжную систему, а трубу от нее. Есть 4 основных способа сделать это:

• Спрятать в потолке. Натяжная или навесная конструкция потолка позволяет полностью скрыть неприглядные коммуникации. Но его придется размещать на более низком уровне, ведь стандартные трубы имеют диаметр 10-15 см.
• Зашить в короб. Декоративные короба изготавливают из ДСП, МДФ, дерева, металла, гипсокартона. Это работа с низким уровнем сложности, поэтому ее получится выполнить самостоятельно. Недостаток способа — отсутствие дополнительного функционала.
• Убрать в верхний ряд шкаф. Дополнительный второй ряд навесных шкафчиков позволяет не только увеличить зону хранения, но и скрыть гофру, идущую к вентиляции.
• Оформить в цвет стен. Способ подходит исключительно для однотонной отделки. Когда вы перекрасите круглую трубу в цвет стены за ней, она просто растворится.

Если вас не смущает факт наличия трубы в интерьере и она подходит к стилю кухни (лофт, модерн, хай-тек), оставьте как есть. Либо сделайте на ней акцент, покрасив в любой яркий цвет.

На фото использование иллюзии с зеркальной пленкой

Вытяжка для кухни с воздуховодом: монтаж воздуховода

Монтаж воздуховода для кухонной вытяжки начинают со сбора конструкции, при условии, что все размеры подобраны правильно. Ниже представлено несколько важных правил. Ключевое значение имеет материал, из которого изготовлен канал.

1. Пластиковые решения. Для данных конструкций процесс установки предельно прост. Воздуховод легко подогнать по размерам, распилив его ножовкой, а затем предельно быстро собрать. Чтобы повысить изоляцию конструкции, используют специальный герметик. Для подключения прямоугольной трубы к круглому отверстию вентиляционного канала, используют специальные муфты и переходники.

1. Гофрированные каналы. Соединить гофрированную трубу с вентиляционным каналом проще всего, поскольку алюминий растягивается, что и обеспечивает гибкость изделию. Гофра имеет специальные фиксирующие хомуты у каждой стороны, что в разы упрощает установку. Крепление легко выполнить домашним инструментом.
2. Металлические изделия. Монтаж воздуховода для вытяжки зачастую сложнее, чем пластиковых решений. Конструкция собирается по технологии внахлест. Чтобы обеспечить конструкцию оптимальной герметичностью, используют специальные клеевые составы. Крепеж вставляется в отверстия, проделанные в стене. Для небольшой прочности конструкцию заделывают герметиком.

Завершая монтаж кухонной вытяжки своими руками важно позаботиться о маскировке соединительных элементов, металлических конструкций. Делается это при помощи мебели или специальных декоративных элементов
