Пластиковые короба для вытяжки: обзор видов + правила установки

Разные уровни потолка и рукав как элемент стиля

Обустройство потолка в виде нескольких уровней – это еще один способ эстетичного оформления рукава вытяжки.

Конструкция второго уровня поможет не только спрятать рукав, но и надежно закрепить его на участке между вентиляцией и вытяжкой.

Главное — разместить рукав так, чтобы он не деформировался. Такой способ маскировки идеален в случаях, когда:

  • хозяева затеяли ремонт и планируют кардинально переделать потолок;
  • оформляется квартира в новостройке;
  • проводится реконструкция очень старого строения;
  • высота потолков очень большая, и есть желание ее уменьшить, сделав двухуровневую конструкцию;
  • полезная площадь помещения достаточно велика либо при оформлении интерьера квартиры-студии.

Сборка и монтаж короба

В принципе, все достаточно просто. Надо на первом этапе определиться с размерами конструкции. После чего производится разметка на выбранном плитном материале. Затем вырезаются все элементы, а это боковины, крышка, дверцы, задняя стенка из ДВП, если она необходима, и три планки шириною 5-7 см и длиною, равной фасадному проему и боковинам. Это специальные упорные планки, на которые будет укладываться сама вытяжка.

Теперь все это надо собрать в единую конструкцию, используя металлические уголки и саморезы. Обязательно устанавливаются два навеса, с помощью которых короб будет навешиваться на стену. Дверцы навешивать не надо, они устанавливаются в последнюю очередь, когда сам короб уже будет установлен на стене, а в него будет вмонтирована вытяжка.

Теперь на стену надо прикрепить монтажную металлическую планку, а на нее повесть полуготовый короб. Остается в него уложить вытяжку, прикрепив ее к планкам болтовым соединением. После чего навешиваются фасадные части. Не забываем, что еще на стадии распила необходимо позаботиться об отверстие под вентиляционную трубу. Поэтому в крышке надо это отверстие просверлить.

Если в первую очередь устанавливается на стену вытяжка, то ее надо закрепить именно к стеновой поверхности. А уже после этого проводить монтаж короба. Тогда в этом случае нет необходимости использовать заднюю стенку и упорные планки, что сократить расходы.

Область применения

Воздуховоды используются в вентиляционной системе. Они обеспечивают воздушный канал, по которому происходит обмен газов. Исходя из СНиП 41-01-2003, использовать пластмассовые конструкции в вентиляции можно в одноэтажных постройках — жилых, а также общественного и административно-бытового назначения.

Но категорически запрещена эксплуатация в:

  • подвалах;
  • чердачных помещениях;
  • помещения технического назначения;
  • на территории повышенной пожароопасности.

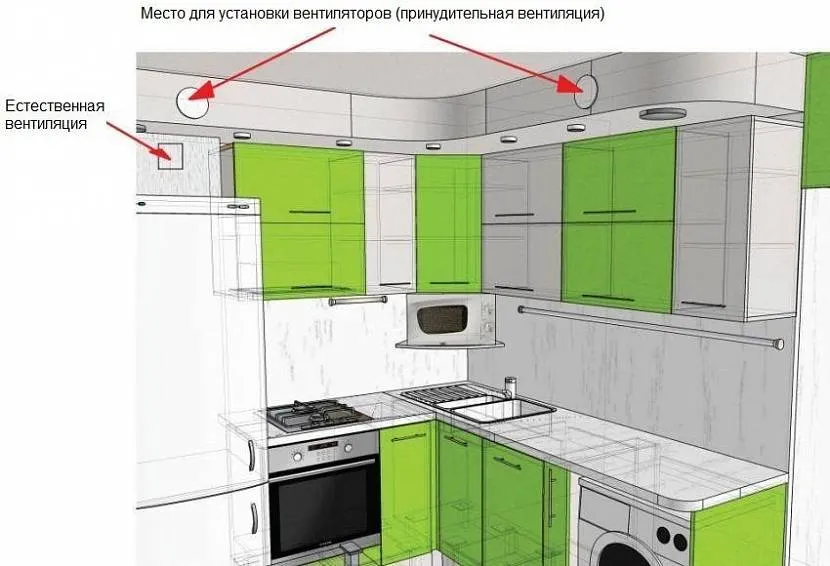

Пример размещения вентиляционных шахт на кухне Источник blog-potolok.ru Пластиковые трубы для вентиляции – это оптимальное решение для дачных зданий. Их несложно монтировать и при необходимости можно эргономично включить в дизайн комнаты.

Производители пластиковых воздуховодов

Среди компаний, занимающихся производством пластиковых узлов для вентиляционных систем, можно выделить несколько. Все они представлены на российском рынке и пользуются заслуженной популярностью у потребителя.

Systemair

Группа компаний с головным офисом в Швейцарии. Основная масса изделий на российском рынке реализуется в Санкт-Петербурге и Ленинградской области.

Гордость компании – экологически чистое производство. Продукция отличается качеством и надежностью.

«Арктос»

Российская компания, основанная в 1998 г. Занимается производством оборудования для систем кондиционирования и вентиляции. Имеет 2 крупных завода – в Москве и Санкт-Петербурге, собственную лабораторию акустики и аэродинамики.

Продукция «Арктоса» продается в строительных магазинах. Приемлемые цены и качество изделий выгодно отличают воздуховоды этой марки от других.

VTS Clima

Польская компания, имеющая 54 представительства в 15 странах. Производит весь спектр узлов и элементов для гибких систем вентиляции.

Изделия VTS Clima продаются с гарантией 3 года. Их надежность и неизменное качество позволили заслужить доверие покупателей не только на российском рынке, но и в СНГ.

Источники

  • https://vent-vozduh.ru/estestvennaya-ventilyatsiya/plastikovye-vozduhovody.html
  • https://m-strana.ru/articles/plastikovye-vozdukhovody-dlya-ventilyatsii/
  • https://sovet-ingenera.com/vent/oborud/plastikovyj-korob-dlya-vytyazhki.html
  • https://stroychik.ru/ventilyaciya/plastikovye-vozduhovody

Какой воздуховод выбрать: круглый или прямоугольный

Круглые трубы обладают лучшими аэродинамическими свойствами. Но из-за своей формы их неудобно подвешивать и встраивать в стену.

По этой причине в большинстве домов можно наблюдать пластиковую прямоугольную вентиляцию. Особенности формы ухудшают аэродинамику, но подобные каналы удобнее монтировать под потолком или вдоль стены.


Прямоугольные каналы легко скрыть или эргономично встроить в дизайн. Источник fasaddomstroy.ru

Если в помещении не важна эстетика – используйте круглые детали. Если вентиляция является частью дизайна, то предпочтительнее использовать прямоугольные каналы. По деньгам выходит примерно одинаково.

Подвесной реечный потолок

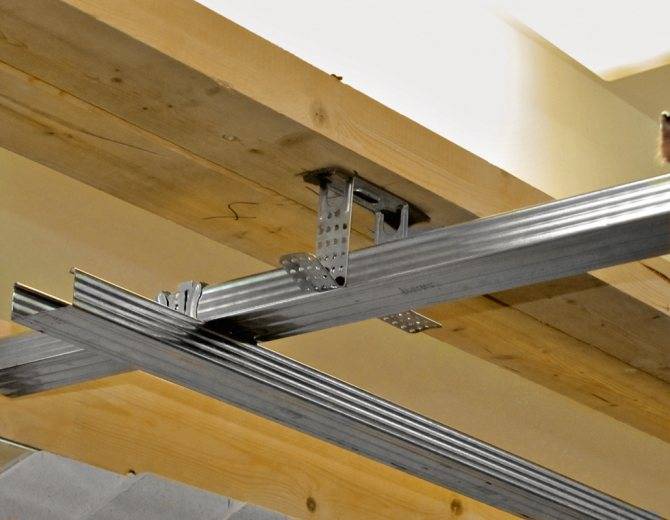

Толщина стенок несущих профилей для гипсокартонных конструкций должна составлять как минимум 0,5 мм. Фото: КНАУФ

Подвесная система реечного потолка состоит из П- или Л-образных несущих профилей-стрингеров с зацепами для крепления реек и регулируемых подвесов максимальной длиной 500 мм. Производители выпускают несущие профили разной ширины (15–40 мм) и высоты (25–50 мм); выбор того или иного типоразмера зависит от расчётной нагрузки, а значит, при покупке комплекта необходимо знать массу декоративных реек, которая варьируется в пределах 0,9–5 кг/м2.


Если изначальная высота помещений невелика, для маскировки труб вентиляции можно смонтировать многоуровневую конструкцию. Фото: eskaylim/Depositphotos/Fotodom.ru

Рейки изготавливают из анодированного и окрашенного алюминия, а также оцинкованной и окрашенной стали. Некоторые изделия, например фирм HIMMEL или Hunter Douglas, удачно имитируют дерево. Востребованы также двуцветные (например, из чёрных и белых реек), металлические (хром, серебро, медь) и зеркальные потолки, помогающие зонировать пространство и расставить акценты в интерьере.


Лучше всего выдерживает нагрузки решётчатый каркас системы КНАУФ П112. Фото: Владимир Григорьев/Burda Media

Вентиляционные решётки легче врезать в стальные рейки, так как алюминиевые очень легко деформируются. Цена реечных потолков составляет 1200–3500 руб. за 1 м2.

Методы декорирования трубы от вытяжки

Зачастую при установке воздушного канала для вытяжки принимается решение о декорировании воздуховода, чтобы не нарушать общий интерьер на кухне.

Для этого существует несколько способов:

  1. Короб из гипсокартона. Здесь вокруг канала устанавливается вначале обрешетка, затем на нее крепятся плиты из гипсокартона. В дальнейшем короб обделывается под общий интерьер. Этот метод хорошо устраняет проблему по эстетике, но он неудобен в случае, если нужно будет вскрывать трубу по какой-либо причине.
  2. Корпус пластмассовый. В магазинах продаются специализированные короба для декорирования гофрированного воздуховода. Такой декор является наиболее простым аналогом короба из гипсокартона.
  3. Установка над натяжным потолком. При принятии такого решения, воздушный канал монтируется от вытяжки наверх и прячется среди потолочных конструкций. Часть воздуховода от вытяжки до потолка прикрывается облицовочной плитой или остается неприкрытой, по усмотрению хозяина. Недостатком такого варианта является то, что проводить трубу можно лишь до ремонта. То есть, после натяжения потолков спрятать воздуховод таким методом будет невозможно. А также в случае профилактического ремонта канала вначале придется разобрать навесной потолок.
  4. Установка единого комплекта. В этом случае нужно заказать или сделать своими руками навесной шкаф под размер вытяжки до потолка. В нем спрячется и устройство для отвода угарного газа, и воздуховод. Минусом такого декора является то, что скрадывается место под всякие кухонные принадлежности.
  5. Навес на шкафчик. Здесь применяется предыдущий способ, только в бюджетном варианте. Навесной шкаф изготавливается или заказывается не до самого потолка, затем на него устанавливается декоративная панель под общий интерьер на кухне. Этим методом скрывается труба, идущая вверх от вытяжки до отверстия вентиляционного колодца.
  6. Монтаж воздуховода рядом со стеной над навесным кухонным гарнитуром. В таком случае, обычно шкафчики навешиваются достаточно высоко, и тогда канал над ними не будет видно.
  7. Покраска. Данный метод является самым дешевым и простым вариантом, для чего нужно лишь выкрасить трубу в тон интерьера.

Достоинства и недостатки пластиковых вентиляционных коробов

Воздуховоды, изготовленные из пластика, имеют массу преимуществ:

  • отличная гибкость и податливость;
  • безопасность для окружающей среды;
  • прочность, достигаемая за счет формы и толщины стенок воздуховода;
  • устойчивость к перепадам температур;
  • невосприимчивость к химическим (в т.ч. органическим) веществам;
  • малый вес.
  • возможность подогнать практически под любую необходимую форму;
  • легкость в установке и обслуживании;
  • простой демонтаж при необходимости;
  • огромное разнообразие цветов, форм и размеров воздуховодов, что позволяет подобрать короба под любой интерьер помещения;
  • невысокая стоимость.

Основной недостаток пластиковых изделий заключается в его уязвимости для воздействия высоких температур. Уже при достижении 120 градусов по Цельсию  пластик начинает размягчаться.

Короб теряет свою первоначальную форму и может повредиться под собственным весом. Герметичность всей системы в итоге будет нарушена.

Более того, при длительном нагревании пластик начинает попросту плавиться и течь. При горении  этого материала образуются газы, которые являются крайне ядовитыми для человеческого организма.

А поскольку все это происходит в вентиляционной системе, то за считаные минуты все помещения в здании станут опасными для здоровья и жизни находящихся в них людей и животных.

Особенности практического использования коробов

Одним из наиболее интересных решений можно назвать поворотное колено с переменным углом. Зачастую не всегда воздушные потоки в системе вентиляции приходится разворачивать под прямым углом. Иногда два пластиковых короба нужно состыковать под углом в 30о или 60о. Сделать стыковочный узел без «переменки» практически невозможно.

На рынке можно приобрести короба трех различных размеров – 35 см, 50 см и 100 см. Каждая секция пластикового короба представляет собой готовое изделие, на одном конце которого находится посадочный поясок, на другом – расширение. Вставляя поясок одной секции в расширение второй, можно с легкостью набрать воздуховод для системы вентиляции любой сложности.

Здесь главное — не запутаться, при сборке системы вентиляции в первую очередь собирают приемный узел, это может быть выход из вытяжки или входное окно в душевой кабине. На фитинге приемного узла должен находиться посадочный поясок. Первую секцию короба одеваем расширением на поясок приемного узла. Получается, что все последующие пластиковые секции будут одеваться по направлению движения потока. Аналогичным образом выполняется стыковка с любыми фасонными элементами.

Некоторые производители даже наносят стрелки на поверхность короба, чтобы было легче ориентироваться при сборке. Зачем это делается? Большая часть систем вентиляции собирается без использования уплотнительных резинок или прокладок на стыках. Если правильно установить короба, то воздушный поток будет засасывать через неплотности воздух из комнаты. Давление воздуха в потоке всегда ниже, чем за пределами короба.

Если собрать систему вентиляции неправильно, то из-за динамического напора загрязненный воздух будет просачиваться через щели на стыках коробов.

Нередко мастера прибегают к интересному способу проверки правильности сборки системы вентиляции. Вместо того чтобы осматривать каждый пластиковый короб, разыскивая метки и стрелочки, в вытяжку направляют струю дыма и запускают электровентилятор. Если система вентиляции собрана неверно, то на стыках пластиковых коробов будут видны струйки дыма.

Для систем вентиляции большой протяженности, как правило, используют пластиковые короба с каучуковыми прокладками на стыках. Наиболее проблемные места, через которые сифонит воздух, расположены на выходе из поворотных колен. Утечку легко обнаружить по грязным пятнам на пластиковой поверхности вокруг линии стыка.

Основные характеристики вентиляционных коробов

Главный показатель, по которому подбирают вентиляционный короб: пропускная способность.

Вентиляционные короба характеризуются также:

  • формой сечения;
  • материалом;
  • диаметром сечения.

Размеры вентиляционных коробов высчитывают по специальным таблицам, учитывающим скорость движения воздуха по трубе и ее пропускную способность.

Форма

прямоугольные короба и дефлектор с круглым сечением

По форме сечения короба могут быть:

  • круглыми;
  • квадратными или прямоугольными.

Короба с круглым сечением обладают несколькими преимуществами:

  • Гладкие внутренние стенки коробов с круглым сечением не создают препятствий для прохождения воздушного потока;
  • Их легко чистить, так как грязи негде задерживаться;
  • Создают небольшой шум;
  • Можно использовать вентиляторы меньшей мощности.

Главный недостаток круглых воздуховодов: их сложно спрятать в интерьере.

При равной пропускной способности площадь сечения круглого короба на 12% меньше, чем прямоугольного.

Самые крупные и мощные вентиляционные системы оборудуют прямоугольными коробами из стали.

Недостатки коробов с прямоугольным сечением:

  • Внутренние углы создают сопротивление воздуху;
  • Чтобы покрыть потери давления необходимо устанавливать более мощное и энергозатратное оборудование;
  • Больший аэродинамический гул.

Несмотря на недостатки, прямоугольное сечение пользуется популярностью и в коттеджном строительстве. Плоский вентиляционный короб легче спрятать за подвесным потолком.

Материал

пластиковые вентиляционные короба

Вентиляционные короба выполняют из:

  • стали (нержавеющей или черной оцинкованной);
  • пластика.

Своими руками вентиляционный короб в гараже или сарае можно соорудить из других подручных материалов, например, досок или гипсокартона. Но конструкция должна получиться герметичной!

Пластиковые короба для вентиляции не деформируются со временем, не меняют цвет.

Другие плюсы пластмассовых вентиляционных коробов:

  • просто монтируются;
  • недороги;
  • устойчивы к коррозии;
  • при необходимости их можно дополнительно обрабатывать (например, вальцевать);
  • легко подобрать готовые фасонные части.

Вентиляционные короба производятся из пластика АБС различных размеров, с круглым и прямоугольным сечением.

Размеры сечения:

  • пластиковые: 11х5,5 см, 12х6 см, 20,4х6 см;
  • диаметр круглых: 10 см, 12,5 см, 15 см.

Стальные вентиляционные короба производятся из нержавеющего листа или черной оцинкованной стали. Вентиляционные короба из оцинковки устанавливаются в жилых и производственных зданиях. Производятся оцинкованные вентиляционные короба стандартных размеров, а также изготавливаются под заказ особо крупных диаметров. Фасонные части также выполняются под заказ.

Плюсы:

  • не ржавеют;
  • просто монтируются;
  • удобны в эксплуатации;
  • соответствуют санитарным нормам, так как на оцинкованной и нержавеющей поверхности не приживаются микроорганизмы;
  • любое оборудование можно монтировать прямо в сети.

Виды и отличия воздуховодов для вытяжек

Воздушные отводы для грамотного функционирования вытяжки существуют разные. Они производятся из различного материала и могут быть всякой формы. Все воздуховоды для вытяжек, в основном, делятся на жесткие и гибкие виды. Естественно, от этих параметров напрямую зависит их производительность и общая стоимость. Проанализируем более детально их характеристики и типы.

Особенности и преимущества металлических гофрированных воздуховодов

Гибкие (гофрированные) воздуховоды для вытяжки являются наиболее популярными при установке вытяжки от плиты. Обычно они делаются из алюминия, но иногда встречаются и из стали.

При этом они имеют следующие преимущества:

  • их можно установить под всяким углом;
  • в случае необходимости они растягиваются до определенной длины или сжимаются.
  • имеют небольшую стоимость.

В то же время надо иметь в виду, что немало у гибких труб и минусов:

  1. Гофр, не полностью вытянутый, создает большое сопротивление воздушному потоку. И это в результате может влиять на эффективность всей вытяжки (примерное уменьшение производительности на 5-10% от каждого метра длины). Поэтому не рекомендуется проводить отвод газов от плиты посредством гофрированного рукава более 3 метров.
  2. Такие трубы быстрее загрязняются и портят эстетику на кухне. Часто приходится их прикрывать «облицовкой», на что требуются дополнительные расходы и пространство.
  3. Алюминий, из которого изготовлены гофрированные трубы, сам по себе является непрочным материалом. При небрежном пользовании на нем легко нанести вмятины, проколы и другие механические повреждения.

К тому же этот металл очень теплопроводный, следовательно на такой трубе зачастую скапливается конденсат.

Особенности и преимущества пластиковых воздуховодов

Все вентиляционные трубы пластиковые для вытяжки изготавливаются из разного материала: ПВХ, фторопласта и полипропилена. Трубы такого исполнения выделяет простота при соединении и идеальная внутренняя поверхность. Также такие воздушные каналы для вытяжки подразделяют по форме трубы, которая бывает как круглой, так и квадратной.

Особенности изделий различных конфигураций:

  • изделия квадратной формы легче спрятать над навесным потолком;
  • трубы круглого сечения имеют наилучшую пропускную способность и минимальный уровень шума.

Разумеется, пластиковый воздуховод для вытяжки имеет более высокую цену, но его качество оправдывает расходы.

Какой вариант лучше

При выборе канала для вытяжки можно остановить свой выбор на любой отводной трубе – это решение не является критичным. В случае грамотного расчета трубы, вытяжка будет функционировать в любом случае.

При подборе необходимо иметь в виду лишь некоторые нюансы:

  1. Простота при установке. Здесь лучше купить гофрированную трубу из алюминия.
  2. Эстетика. В связи с этим пластмассовые изделия явно выигрывают. Хотя гофр также можно декорировать.
  3. Стоимость. Тут гофр явно выигрывает.

Из этих соображений можно сделать вывод: если тянуть воздуховод нужно на расстоянии до 3 метров, то целесообразнее применять гофрированную трубу. Если же плита установлена больше этого расстояния, то в качестве канала для отвода воздуха лучше использовать пластик.

Принципы монтажа

Монтаж воздуховода для кухонной вытяжки своими руками может выполнить любой человек без практического опыта. Для этого достаточно прочитать инструкцию по сборке в интернете или посмотреть обучающее видео. Профессионалы дают некоторые советы по установке воздуховода:

  1. Не делать вентиляционный канал слишком длинным. Так можно увеличить КПД.
  2. Делать как можно меньше изгибов на конструкциях из жесткого пластика.
  3. Углы наклона в соединениях не должны быть меньше 90 градусов.
  4. Проверять герметичность соединения отдельных элементов при сборке.
  5. Не забыть про закрепление разводного адаптера на выходное отверстие в стене, чтобы не перебить естественный процесс циркуляции воздуха.

Дополнительно нужно позаботиться о маскировке конструкции. Для этого можно сделать шкафчик, купить пластиковый короб или создать необычный рисунок на нем, чтобы сделать трубы дополнением декора. Еще два популярных варианта маскировки системы вентиляции — создание каркаса из гипсокартона или навесной потолок.

Трубы для вытяжки на кухне — обязательный элемент системы принудительной вентиляции

При их выборе нужно обращать внимание на диаметр, материал из которого они изготавливаются, длину, форму. Монтаж не вызовет сложностей, если учитывать советы от профессионалов, ознакомиться с установкой в теории

Руководство по эксплуатации

Установки вентиляционного типа требуют определенного ухода во время эксплуатации для своевременного решения различного рода проблем, а также нуждаются в периодической проверке.

Если говорить о процессе тестирования вентиляторов в промышленных системах, то следует посмотреть на следующие моменты:

  • есть ли ограничения вращающихся частей;
  • все ли контргайки на месте;
  • насколько работу можно назвать бесшумной и плавной;
  • как хорошо установка прикреплена к основанию;
  • хорошо ли смазаны подшипники и электромотор;
  • какая их температура;
  • есть ли приводные ремни, хорошо ли они натянуты;
  • какое состояние вибрационных оснований, защитного покрытия и так далее;
  • если ли заземление.

А также периодически необходимо осматривать состояние воздуховыпускных аппаратов в дымовых установках и выпускать из них воздух. То же самое касается и оросительных камер.

Их обслуживание должно осуществляться следующим образом:

  • проверка и тщательная прочистка форсунков;
  • очистка поверхности сетки водного фильтра изнутри, камер, а также пластинок каплеуловителей;
  • проверка устройства, которое отвечает за то, чтобы уровень воды в поддоне находился на определенном показателе;
  • проверка того, насколько плотно закрыты двери.

При проверке вентиляционных труб и других элементов систем вывода воздуха из помещения необходимо провести их осмотр на предмет отсутствия механических повреждений. Например, если утепление будет повреждено в каком-то месте, то трубы могут перестать выполнять те или иные функции качественно. А также необходимо проверить надежность креплений. Дросселирующие устройства таких систем должны быть расположены максимально правильно, указатели степени открытия должны быть на месте

Особое внимание необходимо уделять состоянию фильтров. Если они слишком изношены, то лучше не пытаться почистить их, а осуществить замену. В общем, как можно убедиться, сегодня существует большое количество вентиляционных труб, что обусловило наличие большого количества вентиляционных систем, которые существенно различаются друг от друга по назначению и другим характеристикам

Подбор труб при желании можно осуществить и самостоятельно для той или иной системы. Но для этого необходимо хорошо владеть теоретическими знаниями и понимать, как устроены вентиляционные системы в целом

В общем, как можно убедиться, сегодня существует большое количество вентиляционных труб, что обусловило наличие большого количества вентиляционных систем, которые существенно различаются друг от друга по назначению и другим характеристикам. Подбор труб при желании можно осуществить и самостоятельно для той или иной системы. Но для этого необходимо хорошо владеть теоретическими знаниями и понимать, как устроены вентиляционные системы в целом.

О том, как сделать вентиляцию в квартире, смотрите в следующем видео.

Итоги и выводы

Пластиковые короба для вентиляции обладают массой преимуществ перед воздуховодами из других материалов. Они выпускаются разных форм, размеров и расцветки, что позволяет с легкостью подобрать их под любой интерьер.

Они легкие, гибкие, стойкие к химическому воздействию и при этом совсем недорогие. Спроектировать систему вентиляции, а также приобрести все ее части и смонтировать можно самостоятельно, не прибегая к услугам специалистов.

Но стоит понимать, что пластик слишком чувствителен к высоким температурам и горюч, к тому же выделяет токсические вещества при нагревании. Поэтому в некоторых ситуациях лучше устанавливать более устойчивые металлические аналоги.

Выводы и полезное видео по теме

Монтаж кухонного короба, ликвидация щелей в стыках конструктивных элементов с помощью силиконового герметика и саморезов. Предотвращение вибрации с помощью монтажной пены в следующем ролике:

Установка пластикового воздуховода для вытяжки на кухне. Крепление элементов между собой, фиксация к потолку при помощи держателей:

Работа обратного клапана для функционирования естественной вентиляции на примере тройника “вытяжка – решетка – естественная вентиляция”:

Представленная нами информация о подборе, способах устройства и основных составляющих пластиковых вентиляционных каналов поможет своими руками соорудить надежный короб для кухонной вентиляции. Главное — не спешить и тщательно герметизировать каждый стык вентканала.

Всем заинтересованным в вопросе расчета, обустройства воздуховодов и установки пластиковых вытяжных коробов предлагаем оставлять комментарии и задавать вопросы. Форма для связи расположена в нижнем блоке.
