Водостоки для крыши своими руками: инструкция по самостоятельному изготовлению системы водоотвода

Как сделать своими руками трубу и водосточный желоб

При изготовлении комплекта водостока мастера используют недорогие стальные листы с оцинковкой или полимерным покрытием. Кроме этого, многих привлекает тот факт, что для организации работ сварочный инвертор не нужен. Определенная часть пользователей предпочитают оцинкованную продукцию, которую потом красят в любой понравившийся цвет. Для работы понадобятся следующие инструменты:

• Резиновая и деревянная киянки.
• Ножницы по металлу и болгарка.
• Металлический уголок длиной не менее 1 метр.
• Листовая сталь толщиной 0,5-0,65 мм.
• Линейка и рулетка.
• Отрезок трубы подходящего диаметра.

Предварительный этап заключается в разметке листа на заготовки при помощи карандаша и линейки. При этом нужно определиться с формой изделия, некоторые могут выбрать прямоугольную форму. Однако в большинстве случаев мастера делают радиальный профиль. В любом случае, самодельные желоба для отвода воды с крыши и цена их заводских аналогов несопоставимы.

Технология самостоятельного производства проста и состоит из нескольких простых переходов:

• Разрезать листы по разметке ножницами для резки металла.
• Установить металлический уголок вдоль длинной стороны заготовки на 10 мм от края, и отогнуть наружу элемент вальцового соединения при помощи резинового молотка.
• Таким же образом загнуть вторую длинную сторону, только внутрь. При горизонтальном соединении фальцевые элементы будут после стыковки обеспечивать жесткость конструкции.
• Зафиксировать отрезок трубы и выгнуть на ней заготовку нужной формы.

Технология изготовления труб

Схема проста и аналогична процессу изготовления желоба. Заготовка отрезается так, чтобы с одной стороны ширина была на 10 мм уже. Это необходимо для последующей правильной стыковки элементов. После выгибания заготовки фальцевые загибы заводятся друг за друга, после чего по всей длине точными ударами киянки сформировать шов.

Изготовление сливной воронки и кронштейнов

Конструкция состоит из трех компонентов: стакана, конуса и ободка. В месте соединения два последних элемента должны быть одного диаметра. Составные части воронки также соединяются методом вальцовки, что предотвращает просачивание воды при сильном напоре при ливне. При штатной установке системы водоотлива ножницами вырезаются в желобке соответствующее отверстие.

Кронштейны выгибают из металлических полос толщиной 3-4 мм. Радиус изгиба должен быть таким, чтобы желобок лежал в нем плотно. Для прямоугольных изделий формируются соответствующие кронштейны.

Виды водосточных систем

Современные системы водостоков для частного дома или бани можно классифицировать по следующим признакам: сечению, способу производства и материалу.

Водостоки бывают заводские и самодельные:

• Заводские модели производятся с соблюдением установленных параметров, стандартов и требований, которые предъявляются к конструкциям подобного типа. Кроме того, существует возможность выполнить сборку готовой системы из конструктивных элементов различных производителей.
• Самодельные модели можно изготовить собственноручно из доступных материалов по индивидуальным схемам. Помимо доступности изготовления, такие системы отличаются дешевизной и простотой монтажа. К существенным недостаткам можно отнести сложность стыковки самодельных и заводских элементов в том случае, если необходимо заменить изношенную деталь новой.

Основные элементы водосточных систем могут иметь различную форму сечения:

• Прямоугольную.
• Круглую.
• Квадратную.

Сечение определяет эффективность эксплуатации системы в определенных климатических условиях. Круглые формы стоков являются классическими, поэтому подходят для эксплуатации во всех регионах с различным уровнем влажности и количеством осадков.

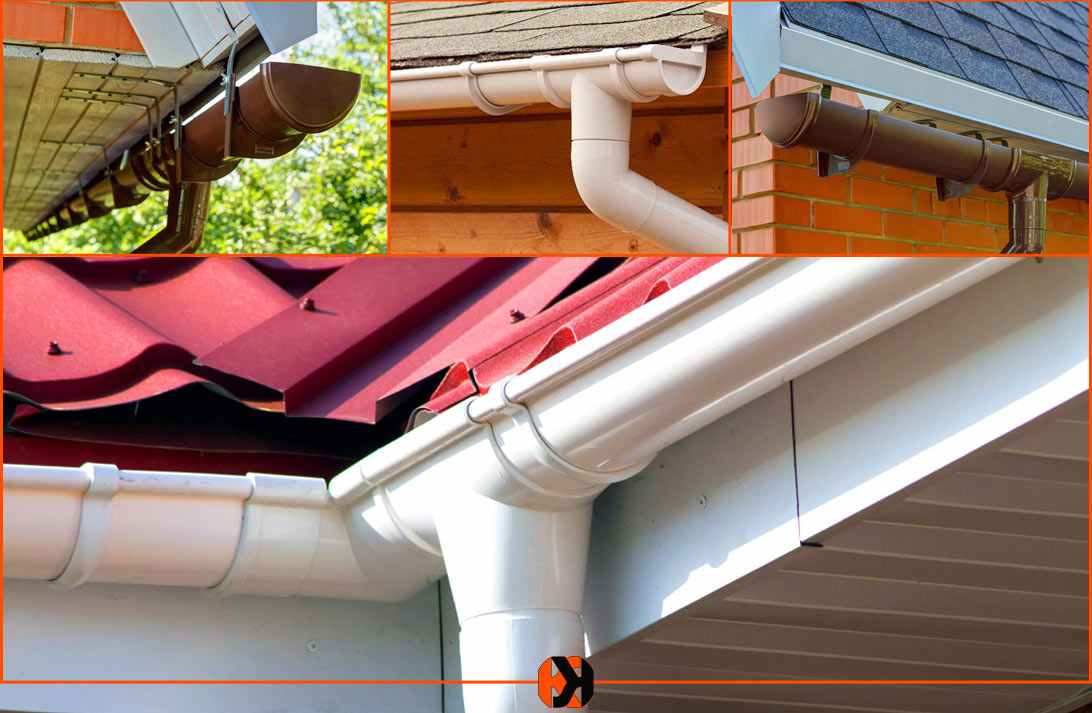

Пластиковые водостоки

Для изготовления пластикового водостока используются прочные и надежные полимерные материалы, устойчивые к негативному воздействию атмосферных осадков, химических веществ, коррозии, ультрафиолетовому излучению и гниению.

Применение современных технологий позволяет создавать долговечные водостоки различных конфигураций и форм.

Основное отличие пластиковых систем от металлических заключается в наличии продольных направляющих на внутренней поверхности элементов. Они обеспечивают дополнительную жесткость конструкции и быстрый отвод стоков. Поперечные направляющие с наружной стороны способствуют повышению прочности и износостойкости каждого элемента системы.

По способу монтажа система бывает клеевой (фиксация при помощи специального клеевого состава) и бесклеевой (установка на уплотнители).

К основным преимуществам пластикового водостока относятся:

• Стойкость к ультрафиолетовому излучению, выгоранию и коррозии.
• Высокая прочность и износостойкость.
• Небольшой вес конструктивных элементов.
• Широкий диапазон рабочих температур: от –38 до +65 градусов.
• Простой и быстрый монтаж.
• Широкая цветовая гамма и разнообразие форм.
• Доступное техническое обслуживание и уход.
• Небольшая стоимость готовой системы.

Среди недостатков водоотвода можно выделить следующие моменты:

• Восприимчивость к механическим повреждениям и предельным нагрузкам. Подобная система рассчитана только на малоэтажные строения.
• Низкая ремонтная пригодность. Разрушенные или деформированные элементы не подлежат ремонту, поэтому требуют полной замены.
• Бесклеевой вариант системы требует своевременной замены изношенных уплотнителей, что влечет за собой полный демонтаж и повторную сборку всей конструкции стока.
• Склонность к существенному линейному расширению.

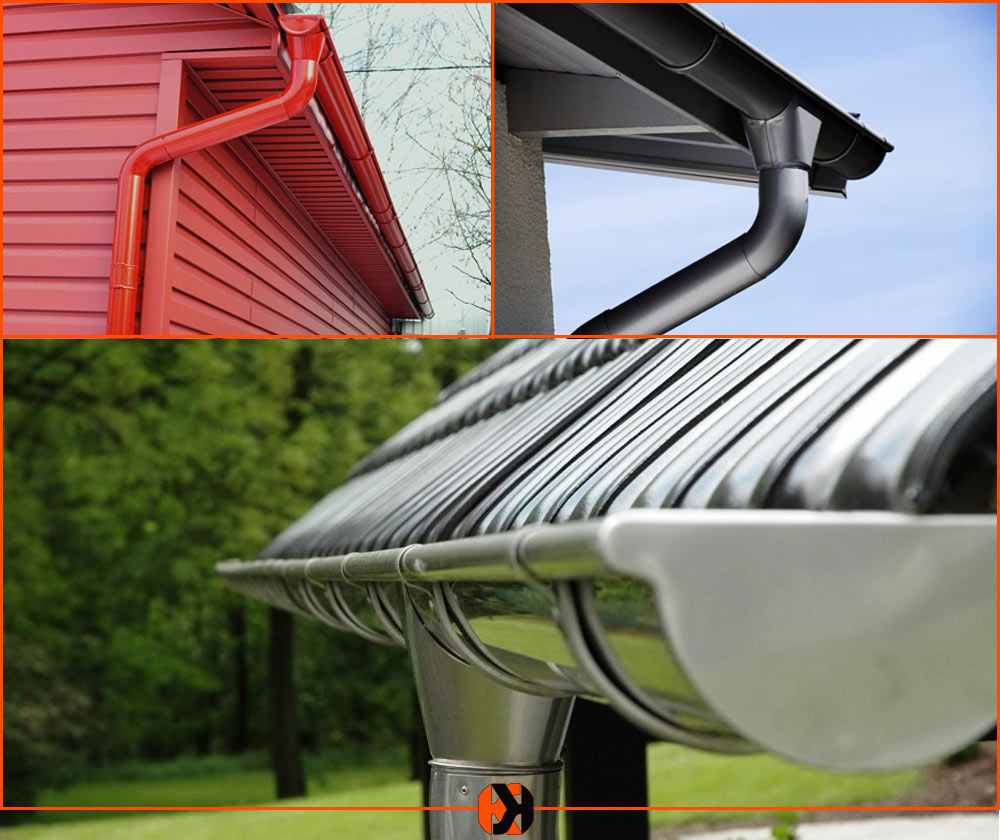

Металлические водостоки

Современные металлические водоотводные системы изготавливаются из оцинкованной стали (с полимерным покрытием и без), медного, титан-цинкового и алюминиевого сплава. Различия заключаются в стоимости материалов и комплектующих, а также сроке их службы.

Подобные системы обладают рядом существенных преимуществ:

• Высокая прочность и надежность.
• Стойкость к предельным механическим, ветровым и снеговым нагрузкам, а также негативному воздействию других внешних факторов.
• Высокая пожарная безопасность.
• Широкий диапазон температур: от –58 до +125 градусов.
• Стандартность размеров и конфигураций.

К основным недостаткам металлических водоотводов можно отнести:

• Существенную массу конструктивных элементов.
• Сложность проведения монтажных работ.
• Незначительную цветовую гамму.
• Восприимчивость к появлению коррозии на поврежденной поверхности (исключение составляют медные и титан-цинковые системы).
• Стандартную комплектацию конструкции, которая не подходит для монтажа на кровле с прямыми углами (90 градусов).
• Высокую стоимость материалов и комплектующих для изготовления системы.

Правила установки внешнего и внутреннего жёлоба

Если не соблюдать правила монтажа системы водоотвода, можно получить залитые стены, фундамент и подвальные помещения. Чтобы избежать этого, нужно выполнить простейшие указания:

1. Внешний жёлоб устанавливается с уклоном в 1%.
2. Прерываться внешний жёлоб должен не более трёх раз. В случае когда из-за сложной геометрии кровли это правило выполнить не удаётся, необходимо установить ещё одну водосточную трубу. Но её установку лучше выполнять на наружных углах стен.

Главное в системе водоотвода — это правильная организация направления потока воды. Она не должна сливаться в местах расположения входных дверей и возле главных дорожек, так как зимой это приведёт к образованию приличного слоя льда, что чревато получением серьёзных травм.

Также немаловажно обеспечить нужный уклон внешних желобов, который зависит от размеров ската. В случае если значение длины ската кровли больше 12 метров, то уклон требуется делать в обе стороны и устанавливать два водоотвода

Очень часто бывает так, что карниз располагается далеко не в горизонтальной плоскости, и уклон жёлоба требуется выполнять с учётом этого факта.

Скатная крыша по сравнению с плоской имеет ещё одно слабое место — так называемая ендова. Это внутренний стык скатов крыши, который наиболее подвержен давлению потока воды, что увеличивает вероятность её проникновения под кровлю именно в этом месте

Поэтому водоотводу с ендов необходимо уделять особое внимание и монтировать там внутренние желоба, которые будут задерживать влагу, выводить её наружу, а значит, предупреждать попадание воды под кровлю. Крепится он на дощатый настил (который должен выступать на 40 см за пределы оси внутреннего жёлоба) или обрешётку

Сам процесс происходит в несколько этапов:

1. На обрешётку или дощатый настил нужно прибить два бруска с шагом 5–10 см. Между брусками и обрешёткой должен быть небольшой зазор для обеспечения вентиляции.
2. Прибить обрешётку, торцы деревянный брусков подвести к осям жёлоба.
3. Усилить основную обрешётку в области ендовы, для чего прибить ещё несколько брусков.

4. Вбить два деревянный бруска между обрешёткой в том месте, где есть свободное пространство.

5. Подвести торцы брусков в середину внутреннего жёлоба, зажать их.

6. Согнуть жёлоб таким образом, чтобы угол сгиба был немного больше, чем угол сгиба ендовы.

7. Уложить жёлоб с карнизного свеса в направлении сверху вниз.
8. Закрепить, используя металлические скобы.

Способы крепления желобов

Для крепления желобов можно использовать кронштейны, которые совмещены с хомутами.

Способы крепления кронштейнов:

1. Крепление на лобовую доску — простейший способ, применяемый, когда кровля уже настелена. Такой тип кронштейнов используют для водостока из пластика. А для обеспечения прочности в кронштейнах предусмотрены силовые рёбра.
2. Крепление на стропила — способ используется при больших площадях скатов до настила кровли при шаге стропил не более 60 см. В этом случае используются кронштейны с удлинителем, которым кронштейн и крепится к стропилу.

3. Крепление на стену — при отсутствии лобовой доски и доступа к стропильным ногам крепление желобов выполняют к стенам при помощи костылей и шпилек.

4. Крепление на обрешётку — при шаге стропил, превышающем 60 см, крепление жёлоба выполняется при помощи кронштейнов большой длины, если кровля сделана из металлочерепицы или ондулина. Или применяют комбинированные кронштейны в случае применения черепицы из битума.

Элементы водостоков

В их перечень входят:

1. Желоб. Предназначен, чтобы собирать дождевую, талую воды с крыши.
2. Заглушка желоба. Крепится на торцах. Направляет воду по сторону уклона к воронке.
3. Соединитель желоба. Им принято соединять желоба между собой. Герметичность достигается за счет уплотнителя из резины.
4. Универсальный угол. Изменяет направление потока воды. Закреплять нужно на внутренних, наружных углах крыши.
5. Колено трубы. Часто используется для аккуратного обхода элементов фасада зданий. Изменяет направление стока воды по трубе.
6. Воронка. Работает как водоприемник. Соединяет желоба с трубами. Перенаправляет воду из водосборной в водосливную систему.
7. Труба водосточная. Предназначена для вертикального стока воды.
8. Муфта соединительная. Элемент крепежа труб. Отвечает за компенсацию температурного расширения.
9. Слив. Отводит воду из системы в почву.
10. Универсальный хомут. Позволяет прикреплять трубу на нужном расстоянии от дома.
11. Металлический, пластиковый кронштейны. Требуются для монтажа желоба на карнизе крыши.
12. Прямой или боковой удлинитель кронштейна. Используется, когда нужно прикрепить кронштейн желоба к стропилам или скату кровли.
13. Регулируемый угол. Подойдет для прямых углов и до 150 градусов.
14. Хомут крепежа трубы к фасаду здания.
15. Защитная решетка. Предотвращает попадание мусора в водоотводную конструкцию.
16. Поворотный отлив карнизного свеса для пристенного крепежа.

Количество и наименования элементов для разных видов крыш могут отличаться и быть дополнены.

Преимущества водостоков из канализационных труб

Чтобы талые воды и атмосферные осадки не создавали проблем на участке, нужно знать, как правильно сделать водосток с крыши. Полимерная самодельная система будет  иметь ряд плюсов:

• простота изготовления своими руками;
• экономичность системы;
• доступность материала;
• возможность произвести точные расчеты самостоятельно;
• в продаже всегда в наличии комплектующие требуемого диаметра;
• малый вес, простая транспортировка;
• материал не подвержен коррозии;
• возможность использования остатков труб, оставшихся после монтажа канализации;
• быстрая замена фрагмента при необходимости.

Правила обустройства ливневых систем водоотведения с домовых крыш

При разработке схемы ливневой системы водоотведения с крыши необходимо определить сечение и расположение водосточных труб и желобов относительно кровли дома. Воронки вертикальных водосточных труб рекомендуется располагать равномерно по периметру крыши. Расстояние между воронками не должно превышать 24-метровый интервал, чтобы избежать излишнего уклона желобов. Оптимальным считается расстояние от 7 до 12 метров, либо по одной водосточной трубе на каждый скат крыши. Количество труб и их сечение определяется из расчета площади кровли. На каждый квадратный метр кровли должно приходиться полтора квадратных сантиметра сечения трубы.

Сливной конец вертикальной трубы ливневой системы водоотведения может монтироваться тремя способами: ● закрытый монтаж в дождеприемник — труба входит в дождеприемный колодец, сообщающийся с ливневой канализацией; ● открытый монтаж с выходом в ливневку — сточный конец располагается над точечным или линейным приемником существующей ливневой канализации, слив при этом расположен вертикально; ● открытый вывод на поверхность — слив монтируют под углом около 45 градусов по направлению от стен дома на грунт или водосточные канавки.

В холодных регионах рекомендуется оборудовать ливневые системы водоотведения обогревом для противодействия замерзанию. Обогреву подлежат как сами ливнеприемные воронки расположенные на крыше, так и трубы по которым будут проходить осадки, в некоторых случаях обогреву подлежат и дождеприемники. Кабель в большинстве случаев используется специальный, саморегулирующий мощность — таким образом потребление электричества происходит только в случае необходимости. Использование ПВХ труб в таких климатических условиях нежелательно. При склонности климата к обильным снегопадам желательно оснастить скаты крыш снегозадерживающими конструкциями для предупреждения повреждений ливневой системы водоотведения.

Материал водосточной системы

Совсем недавно основной сырьевой материал, из которого изготавливали водостоки, был металл, точнее, оцинкованный лист. Ещё раньше водостоки изготавливали из обычного стального листа, который окрашивался. Последний постепенно из оборота вышел. Оцинковка и сегодня используется, потому что материал имеет презентабельный внешний вид, хорошо справляется с природными нагрузками и обладает неплохими техническими характеристиками.

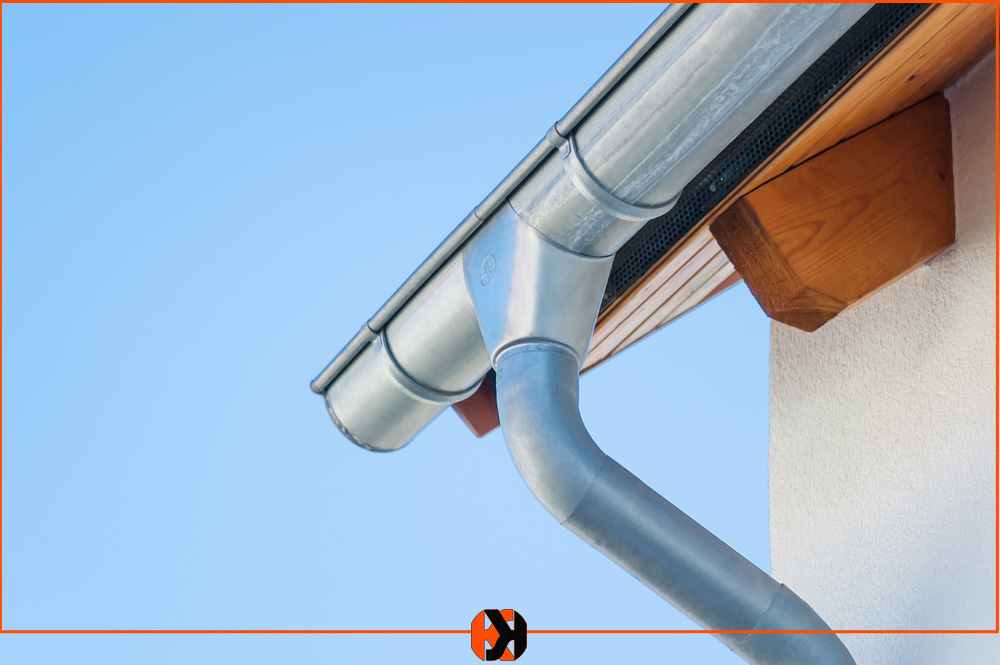

Водосточная система из оцинкованного листа

Научно-технический прогресс не стоит на месте, и сегодня на вопрос, из чего сделать водосток, обозначает возможность выбора из нескольких материалов. К чистой оцинковке добавляется оцинкованный металл, покрытый полимерным составом, и чисто пластиковый. Рассмотрим их плюсы и минусы.

Пластиковый

Большой плюс пластика заключается в том, что материал при соприкосновении с водой не подвергается процессам коррозии. Отсюда длительный срок эксплуатации. К другим достоинствам пластиковой водосточной системы относятся:

• возможность эксплуатации практически при любых температурных условиях;
• стопроцентная инертность к ультрафиолету;
• презентабельный внешний вид, обозначенный огромными возможностями в плане цветового оформления;
• лёгкость конструкции.

Водосточная система из пластика

Единственное, чего боятся пластиковые изделия — ударных нагрузок, под действиями которых они трескаются и приходят в негодность.

О пластиковых кронштейнах. Согнуть их, придать необходимую форму креплению не удастся. В этом плане металлические лучше, их легче подгонять. Поэтому, когда проводится монтаж пластиковых кронштейнов, необходимо точно устанавливать их на лобовую доску с учётом места посадки и высоты свеса кровли. Правда, сегодня производители предлагают регулируемые изделия, у которых можно изменять угол наклона с помощью шарнирного соединения. Неплохой вариант, доказавший, что в категории пластиковых кронштейнов он самый удобный.

Металлические с полимерным покрытием

По своим характеристикам, по сроку службы изделия не уступят пластиковым. Но есть один серьёзный недостаток – сам полимерный слой. Он недостаточно прочный, его легко покарябать или отслоить, приложив небольшое усилие, используя острый инструмент

Поэтому важно в процессе установки водостока на крышу не испортить именно защитное полимерное нанесение

Металлические водосточные системы с полимерным покрытием

Нет защитного слоя даже на мизерном участке, получаете дефект, через который до металлического листа начинает проникать вода. Последствие – коррозия металла, снижение срока эксплуатации.

Другие варианты

Необходимо отметить, что на рынке можно встретить эксклюзивные системы стока воды, изготовленные из сплавов меди или алюминия, титана и цинка. Во-первых изделия отмечены долгосрочной эксплуатацией конструкции и повышенной надёжностью. Во-вторых, дизайнерский подход к решению задачи оформления фасада дома. Но эксклюзивные водостоки стоят недешево, поэтому в общей массе потребителей их приобретают редко.

Технология монтажа водостока своими руками

Прежде чем приступить к монтажным работам, нужно просчитать пропускную способность системы водостока и общее количество ее конструктивных элементов. Для этого выполняется линейный замер периметра крыши, глубины выноса карниза, расстояния от карнизного свеса до поверхности земли, угла кровельного наклона.

Чтобы сделать самостоятельный монтаж водостока для крыши, необходимо подготовить следующие инструменты и материалы:

• Элементы для слива.
• Водоприемные воронки с решетками.
• Желоб и водосточные трубы.
• Крепежные элементы для фиксации на кровле или фасаде (кронштейны, хомуты, уплотнители, кольца).
• Электрическую дрель.
• Саморезы.
• Клей.
• Рулетку и уровень.

Инструкция по монтажу водостоков:

Работы начинаются с установки крайних кронштейнов

Они могут быть установлены на кровельные стропила или лобовой карниз.
При монтаже кронштейнов важно соблюдать необходимый угол наклона – каждые 10 метров он должен составлять 5-6 см. Так, второй кронштейн (крюк) должен располагаться на 6 см ниже, чем первый и так далее

Все кронштейны необходимо крепить максимально жестко, чтобы избежать возможного провисания желобов под тяжестью снега или воды. Оптимальный шаг между крюками должен составлять 50 см.
В местах расположения труб монтируются воронки-водосборники круглого или прямоугольного сечения. Пластиковые воронки монтируются на клеевой состав, а металлические – на фиксаторы.
Водосточный желоб оснащается специальными решетками для защиты сточных вод от загрязнений – листьев, грязи и мусора.
Установленный желоб соединяется с кронштейнами. С обоих концов желоба фиксируются заглушки с резиновыми уплотнителями.
Все желоба необходимо собрать между собой. Для соединения предусмотрены уплотняющие элементы и муфты, гарантирующие конструкции необходимую жесткость.
К нижней части воронок для водостока монтируются сточные колена. Они обеспечивают правильный отвод стоков с кровли под углом, а также соединяют другие элементы системы. Минимально допустимое расстояние от трубы до стены должно составлять 3,5 см. При необходимости его можно править до 6 см.
Для монтажа водосточных труб в колено под воронкой устанавливается дополнительное колено. Труба в колене фиксируется при помощи хомутов. Длину водостока можно наращивать использованием нескольких труб, вставленных друг в друга. Фиксирующие хомуты представляют собой двойную дугу, которую нужно установить на трубу с двух сторон. К несущим конструкциям их можно крепить на дюбели или саморезы.
Завершающим этапом будет крепление слива – развернутого колена, которое обеспечит отвод стоков от фундамента и стен на безопасное расстояние до 40 см.

Установка водостоков предусматривает обязательную подготовку поверхностей – обработку деревянных стропил антисептическими составами и лаками.

Установка водосточной системы своими руками

Как и любое ответственное дело, установка водостоков начинается с проектирования. А для этого следует ознакомиться со всем ассортиментом основных и дополнительных элементов, крепежа и фасонины выбранного производителя. Практически каждый бренд предлагает свою систему соединений и крепежа, превращающий монтаж водостока в подобие сборки детского конструктора.

Водосточная система – монтаж и описание элементов

Поперечные размеры элементов выбираются исходя из площади крыши. Расчет ведут исходя из 1,5 кв.см. площади поперечного сечения водостока на 1 кв.м. площади крыши.

Для зоны умеренного и континентального климата для оборудования небольших коттеджей подойдут водостоки для крыши своими руками с желобами до 10-12 см и трубами диаметром 7-8 см. В коттеджах с крышей большой площади стоит использовать желоба 13-15 см и трубы 10-12 см. А для больших просторных строений, где площадь крыши собирает большое количество осадков, следует использовать системы самого большого размера: желоба – 20 см, трубы – 15 см и более.

Вертикальные сливы устанавливаются не далее чем на 10 м друг от друга. Для увеличения этого расстояния придется брать водосточные трубы большего диаметра, что приведет к необходимости сопрягать фасонные части разных размеров.

Установка водостока начинается с самой высокой точки и выполняется в направлении уклона, который составляет 5 мм перепада на 1 погонный метр желоба. Кронштейны для желобов желательно устанавливать на стыках. Если замок не предусмотрен – герметизируем стыки силиконовым герметиком.

Установка водосточной системы и сливов на крышу своими руками

Монтаж водосточных труб выполняется согласно определенным правилам. Шаг крепежных хомутов для вертикальных стояков должен быть не более 1,2 м. При этом недопустимо отсутствие хотя бы одного хомута на каждую трубу стояка.

Проекция края кровли должна попадать на середину желоба. Тогда сделанный слив с крыши своими руками, соберет всю воду, и она не будет перехлестывать через край желоба.

Когда начинать монтаж системы

Система водостока имеет большое значение для предотвращения порчи несущих конструкций здания, поэтому её разработка должна происходить на стадии проектирования дома. Да и в соответствии с нормативной строительной документацией монтаж системы проводится до укладки кровельного материала. Но практика показывает, что эти требования соблюдаются редко

Важно и определиться со способом крепления желобов: на карниз, на лобовую доску или на обрешётку. Самым распространённым является крепёж на лобовую доску, другие способы монтажа водостоков в индивидуальном строительстве почти не применяются

Как установить водосток, если крыша уже покрыта

Очень часто кровельщик надеется, что по завершении работ он сможет оторвать несколько листов покрытия для того, чтобы установить кронштейны для желобов на стропила. Но обычно это сделать без удаления крепежа кровельного материала не удаётся. Если же крепёж демонтировать, то на его места придётся устанавливать заплатки.

Конечно, существуют способы избежать этих проблем. Один из них заключается в установке под материал кровли планки из мягкой древесины, чтобы удалить крепёж без появления вмятин. Если крыша покрывается шифером, то поступают проще. В волну вставляют кусок деревянного бруса, а кронштейны для желобов крепят напрямую сквозь шифер и вставленный брус.

Если кровельный материал уже положен, для крепления кронштейнов под водосточные желоба приходится использовать любые доступные места

В настоящее время в продаже имеются кронштейны, к которым жёлоб крепится снизу, поэтому такой кронштейн не видно. Их установка выполняется через каждые 40–70 см для того, чтобы обеспечить достаточную прочность при избыточных снеговых и ледовых нагрузках.

Кронштейны, которые устанавливаются на обрешётку или стропила, предварительно необходимо выгнуть, чтобы обеспечить правильное положение желоба относительно ската кровли.

Для чего нужно ливневое водоотведение с крыш

Во время дождя и при таянии снега с крыши стекает значительное количество воды, которая льется по стенам, проникает под фундамент и способствует отсырению конструкций строения. А для многоэтажных домостроений знакома ситуация попадания водяных потоков на окно и залития оконных рам. Регулярные контакты с водой приводят строения к серьезным проблемам: ● появление сырости в доме и подвале; ● образование плесени и грибка на стенах и фундаменте; ● нарушение герметичности и перекос оконных проемов; ● в результате обильного намокания — размытие и появление трещин в домовых конструкциях.

Ливневые системы обеспечивают водоотведение с крыш и исключение контакта строения с водой. Водосток может осуществляться: ● в канализацию; ● дренажные системы; ● на поверхность участка (на безопасное расстояние от дома) с дальнейшим самотечным выведением за пределы двора. Для эффективного результата важен правильный выбор и монтаж ливневых систем водоотведения с крыш с учетом технологических требований и рекомендаций. При этом необходимо четко понимать, что выбор системы скорее всего будет окончательным, без возможности в дальнейшем изменить весь конструктив, это связано как минимум с тем фактом что монтаж ливневки вносит конструктивные изменения в стены здания, отмостку и т.д. Как итог, при решении переделать ливневку — может так оказаться что придется переделывать весь дом.

Сборка частей водосточной системы

Учитывая количество различных элементов, которые придется стыковать (желоба, воронки, различные соединители), их сборка в отдельные секции производится на земле. Даже стоя на лесах, на весу, да еще и на высоте, такую работу качественно не выполнить. Именно поэтому внизу система монтируется секционно, а потом отдельные ее части вверху соединяются в общую конструкцию.

Сам процесс сложности не представляет, тем более, если есть инструкция

Необходимо обратить внимание на качество уплотнения стыков. Распространенная ошибка – соединение лотков «намертво». Нельзя забывать о таком понятии, как температурная деформация

Именно поэтому стык должен иметь некоторую подвижность, «играть». Иначе последствия резких колебаний температуры очень быстро проявятся в виде многочисленных протечек по всей трассе

Нельзя забывать о таком понятии, как температурная деформация. Именно поэтому стык должен иметь некоторую подвижность, «играть». Иначе последствия резких колебаний температуры очень быстро проявятся в виде многочисленных протечек по всей трассе.

Исходя из этого, используются РТИ или подобные им. А вот различные замазки, клеящие составы не применяются.

Закрытая ливневая система

Закрытые системы ливневого водоотведения выглядят эстетично и более долговечны за счет уменьшения воздействия внешней среды на элементы. При соединении труб и воронок применяются герметики, клеи и резиновые уплотнители, иногда сварку. Все элементы транспортной системы — трубы — располагаются внутри здания, проходят в сантехнических каналах или отдельно в зонах предусмотренных проектным решением. Этот тип оборудования очень часто применяется при многоэтажном строительстве, в зданиях с большой площадью крыши — паркинги, торговые центры, склады. В частном гражданском строительстве практически не используется — по причине сложности расчетов, и необходимости в высокой квалификации монтажников, любой просчет или экономия на какой нибудь защитной решетке, приводит к возникновению аварийной ситуации.

Монтаж водосточной системы

В малоэтажных сооружениях применяют наружную отводную систему (трубы, желоба, воронки и прочее), все элементы которой крепятся непосредственно к крыше и стенам здания, обеспечивая эффективный сток осадков с кровли. Монтаж (его выполняют сверху вниз) сводится к соединению частей друг с другом и закреплению готовых изделий на стене. Вначале устанавливают желоба, потом воронки, трубы и колена.

При наличии вальм (независимо от количества) отводы вниз желательно выполнить от их стыков на углах. Если уклон крыши небольшой, вертикали можно располагать где угодно.

Держатели желобов

Крюки необходимо поставить так, чтобы минимальный уклон на 1 м составлял около 3 мм. Для определения уклона по всей трассе длину крыши умножают на 3. Например, при 6 м уклон составит 6*3 =18 мм=1,8 см.

Пошаговая инструкция по монтажу держателей

Рекомендуется выдерживать между крюками интервал в 0,5–1 м и ставить крепления у стыков жёлоба. При большем расстоянии изделие из тонкого металла может прогнуться. Работа выполняется в такой последовательности:

1. Вначале устанавливают два крайних держателя. В зависимости от применяемых кронштейнов их прибивают на стропила или мауэрлат сразу или, просверлив отверстия, укрепляют с помощью дюбелей.

2. На них закрепляют шнур для определения мест установки остальных элементов.

3. Проверяют уклон уровнем.

4. Промежуточные держатели прибивают (привинчивают) туда же или крепят на обрешётке.

Закрепление воронок

Воронки размещают на желобах в местах предположительной установки труб. Расстояние между ними не должно превышать 10 м. Сначала намечают отверстия и вырезают их. Затем прижимают воронку с крыльями и загибают концы внутрь жёлоба, обеспечивая надёжный и прочный зацеп.

Воронку вставляют в вырезанное отверстие и закрепляют на жёлобе, загибая крылья внутрь

Установка труб

Вертикальные элементы системы ставят под воронками или немного в стороне, применяя угольники и колена. Для этого отмечают на стене точки, где будут выполнены крепления. Промежуток между ними (по вертикали) не должен быть более 2 м. Стену в этих местах следует просверлить и вставить дюбели с хомутами, но можно просто забить туда штыри.

Пошаговая инструкция по установке водосточной трубы

Для крепления вертикальных элементов водостока выполняют следующие действия:

1. Намечают место.

2. Сверлят стену и вставляют дюбели.

3. Саморезами привинчивают хомуты.

4. Устанавливают трубы.

5. Зажимают все элементы.

Сливные колена

Колена устанавливаются в самом низу труб, на расстоянии не более 30 см от земли и не менее 40 см от стены. Это необходимо для того, чтобы струя воды не заливала цоколь и не подтачивала его.

Самодельную систему водостока изготовить очень легко, но за ней нужно следить, чтобы она не забивалась мусором. После всех работ её следует обезопасить от попадания листьев. Это делают с помощью промышленных или самодельных решёток, устанавливаемых на желоба или раструбы воронок.

Распространенные ошибки при установке водостоков

• Неправильный выбор системы, материала и неточный подсчет размеров конструкции чреваты переливом стоков из желобов.
• Отсутствие необходимых элементов защиты водостока от загрязнений, обледенения и промерзания.
• Несоблюдение минимально допустимого расстояния между фиксирующими кронштейнами чревато провисанием желобов.
• Чрезмерная фиксация пластиковых труб хомутами нарушает температурное расширение материала в вертикальном направлении.
• Недостаточное количество воронок и несоблюдение угла наклона желобов чреваты переливами на любом участке системы.
• Фиксация водосточных труб впритык к фасаду чревата подтоплением фундамента и разрушением строения.
• Установка труб на внутренних углах строения может усложнить техническое обслуживание конструкции.

Все приведенные ошибки могут привести к печальным последствиям – деформации элементов системы, подтоплению фундамента и разрушению стен.

Правильно выбранный и установленный водосток способен обеспечить надежную защиту кровли и фасада дома от негативного воздействия атмосферных осадков. Обустройство эффективной и практичной системы водоотвода – главная задача, которую предстоит решить любому владельцу земельного участка и частного строения.
