Электро теплый пол: разновидности и классификация
На современно рынке представлены несколько различных технологий, которые позволяют эффективно подогревать пол. В зависимости от используемого для нагревания элемента, выделяют следующие виды:
- Кабельные.
- Инфракрасные (пленочные).
- Нагревательные маты.
Каждый из этих способов является достаточно безопасным, чтобы быть использованным в жилых помещениях. Кроме того, эти современные технологии имеют довольно длительных эксплуатационный срок (до 20 лет). Все варианты призваны снизить расход электроэнергии, и могут быть использованы как в качестве основного, так и в качестве дополнительного источника тепла. Так что даже в случае установки теплого пола в ванне под плитку, экономия станет заметна сразу.
Приобрети систему теплого пола можно в комплекте со всеми необходимыми элементами

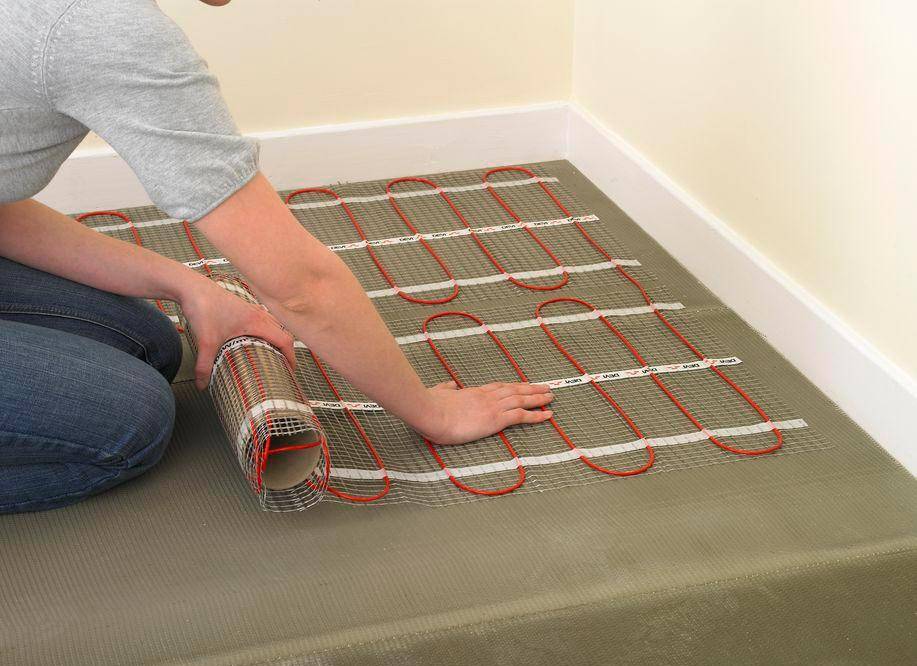

Подогрев пола под плитку с использованием нагревательных матов
Это один из самых новых способов, который получил распространение совсем недавно. Но с каждым днем его популярность возрастает, что связано с простотой монтажа и превосходными техническими характеристиками. В данном случае используется специальная кабельная система в виде нагревательного мата, которая может быть заложена в процессе монтажа нового пола или реконструкции старого.
Технология предусматривает использование специального двухжильного экранированного кабеля, толщина которого 2,5 мм. А процедура монтажа производится максимально просто: используя цементно-песчаную стяжку, нагревательный элемент заливается на поверхности основания.

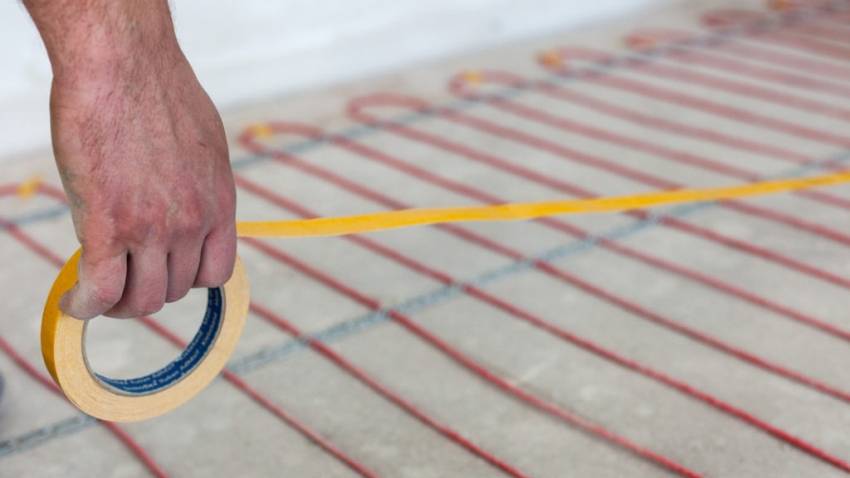

Подогрев пола под плитку с использованием нагревательного кабеля

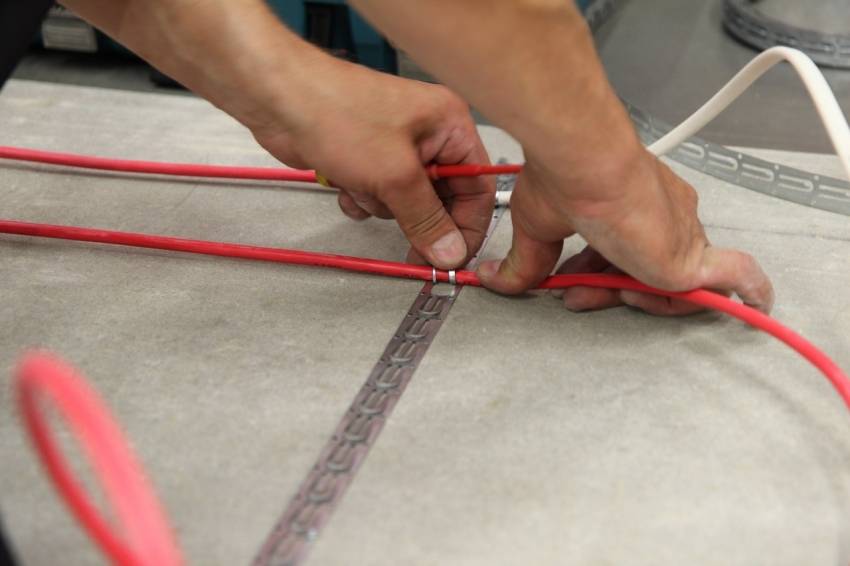

В этом случае в качестве нагревательного элемента используют специальный электрический кабель, который змейкой прокладывается на поверхности основания. При этом обязательно соблюдают определённый шаг и выполняют фиксацию при помощи лепестков монтажной ленты. Все это, включая гофротрубку и термодатчик, заливают бетонной стяжкой, толщина которой составляет 3-5 см.
При монтаже системы теплого пола под плитку важно равномерно расположить нагревательные элементы
Инфракрасный теплый пол под плитку: особенности технологии
Главное преимущество этого способа – возможность монтировать систему не только на пол, но и на стены, и даже на потолок. Нагревательный элемент этого типа изготавливают по особой технологии, что позволяет сделать теплый пол без стяжки.
Пленочный теплый пол под плитку предусматривает наличие специального покрытия, которое исключает необходимость заливания стяжки и делает процесс монтажа проще. В качестве финишного напольного покрытия, в этом случае, может быть использована не только плитка, но и любой другой строительный материал, который на сегодняшний день можно найти в продаже.
Итог: какой теплый пол лучше под плитку
Как упоминалось ранее, выбор наиболее подходящего варианта должен быть основан на изначально имеющихся данных помещения. Каждый из рассмотренных способов имеет свои преимущества и может быть использован для обустройства дома. Так, например, водяная система подогрева может быть подключена и к системе автономного, и централизованного отопления. Кроме того, этот вариант наиболее выгоден в вопросе финансовых затрат.
Преимуществом системы электрического теплого пола под плитку является возможность ее монтажа как на пол, так и на стены
Невелики расходы и на обслуживание водяной системы. Однако, далеко не всегда этот способ является лучшим. Например, лучше отказаться от такого решения в старых домах, где плиты перекрытия не рассчитаны на серьезные нагрузки, которыми чревата установка подобной системы.
Электрический обогрев проще монтируется, а также отличается более высокими показателями энергоэффективности. Поверхность покрытия нагревается быстрее, а при обеспечении должной теплоизоляции, может достаточно долго сохранять накопленное тепло.
Статья по теме:
Теплый пол под плитку: цены на различные виды оборудования
При выборе специалистов для установки теплого пола, стоит поинтересоваться отзывами пользователей, чтобы предварительно убедится в качестве работ
Как уже упоминалось, самый дешевый вариант – водяной теплый пол под плитку. Цена за м2 может начинаться от 380 рублей. Поэтому, при желании установить теплый пол в ванную, площадь которой обычно невелика, эту задачу вполне можно решить и при весьма скромном бюджете.
Укладка плитки на теплый электрический пол
Технологии укладки плитки на теплый пол выполняется также,
как и на обычное подготовленное основание. Единственная особенность –
необходимо покупать специальную клеевую смесь, предназначенную для укладки на
теплое основание. Обычно такие плиточные смеси имеют соответствующую маркировку
«теплый пол» или диапазон температур эксплуатации.
При нанесении раствора непосредственно на нагревательный
мат, нужно следить, чтобы не оставалось пустот, т.к. это «воздушные карманы»
которые могут привести к перегреву кабеля
Наносится клей на мат специальным
шпателем предельно осторожно, чтобы не спровоцировать механическое повреждение
системы. Передвигаться по полу и наносить затирку швов можно через сутки, а
эксплуатировать систему только после полного высыхания клеевого слоя, что
позволит исключить появление трещин вследствие неравномерного высыхания под
воздействием температуры
Укладка плитки на теплый электрический пол
Информация в виде пошаговой инструкции обозначает основные
этапы, как сделать теплый электрический пол под плитку своими силами.
Правильный выбор комплектующих и соблюдение правил подключения элементов
гарантирует результат – надежный плиточный пол с подогревом в частном доме или
квартире.
Делаем проект и расчет
Прежде чем закупать материалы и приступать непосредственно к укладке, обязательно нужно рассчитать основные параметры системы отопления, составить схему размещения оборудования и определить маршрут прохождения греющих контуров. Это поможет вам закупить необходимые комплектующие в требуемом объеме, облегчит монтаж и избавит от ошибок в работе.
Также можно воспользоваться специальными программами, которые выполняют все необходимые расчеты на основании введенных данных. Или вручную для каждого помещения нарисовать раскладку теплого пола. При составлении плана стоит учитывать следующие нюансы:
- Греющий контур изготавливается только из цельных отрезков трубы, недопустимо использовать различные соединительные элементы. При этом трубопровод стараются не прокладывать в местах, где будет установлена мебель или бытовые приборы.
- Коллекторный шкаф, в котором будет находиться распределительный узел, размещают таким образом, чтобы трубы контуров были приблизительно одной длины (допустим разбег до 15 метров). При установке под ящиком обязательно оставляют свободное пространство достаточное для подвода всех трубопроводов.
- Длина одного контура не должна превышать 100 метров, чтобы в трубопроводе не возрастало гидравлическое сопротивление, негативно влияющее на эффективность системы.
- Расстояние между уложенными трубами варьируется в пределах 10-25 см. Нельзя укладывать трубопровод непосредственно возле стены, нужно отступить от нее на 20-30 см.

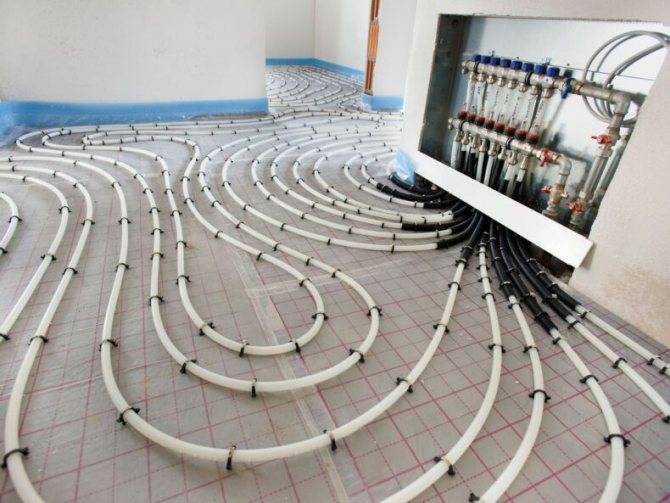

Укладка контура водяного теплого пола выполняться по следующим схемам.
В закрытых помещениях — ванных комнатах, санузлах и коридорах обычно укладывается «улитка», обеспечивающая равномерный прогрев всей поверхности пола. На кухнях и в комнатах, где более высокие теплопотери из-за наличия окон и балконов, предпочтительнее использовать схему укладки водяного теплого пола под плитку в виде «змейки».
После всех расчетов для теплого пола подбирается оборудование — коллекторная группа, теплоизоляционный материал, трубы греющего контура и т.д. Эти работы стоит также доверить профессионалам или обратиться за помощью к специалистам магазина, где приобретается все необходимое.

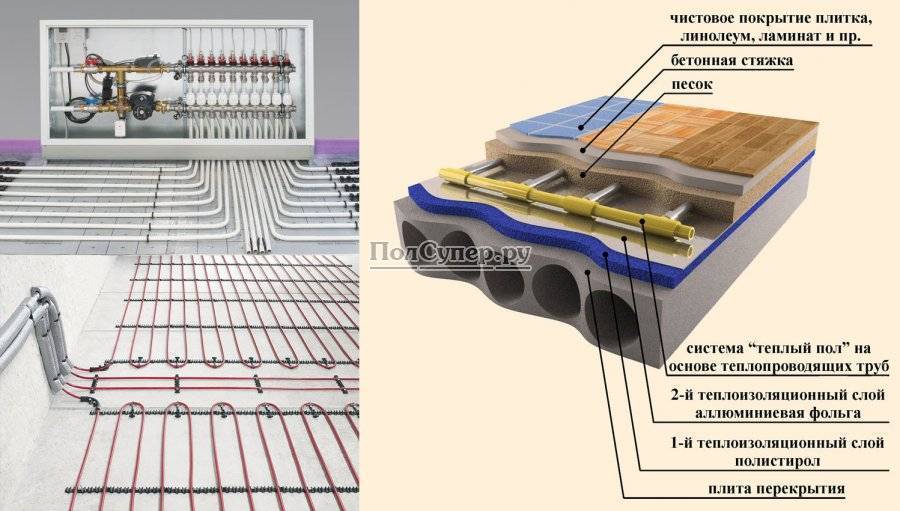

Использование настила
В данном случае, чтобы выполнить устройство теплого пола водяного под плитку необходимо использовать полистирольные плиты, которые оснащены пластинами с пазами для установки труб. Выполнены такие пластины из алюминия.
Данный способ является наиболее быстрым и простым. Он применяется в следующих ситуациях:
- когда в комнате низкий потолок и цементная стяжка скрадет полезное пространство;
- когда черновой пол не настолько прочный, чтобы выдержать цементную стяжку;
- когда очень сложно либо нет возможности залить бетонную стяжку.
Такое покрытие как ламинат или паркет стелется прямо на полистирол. С плиткой так поступать нельзя, под нее необходимо уложить гипсоволокнистые листы (ГВЛ) или другой подходящий влагостойкий материал (подробнее: «Как выполняется укладка ГВЛ на пол – примеры из практики»).
Как осуществить тепловой расчет?
Оптимальной температурой теплоносителя, которая должна быть в помещениях, считается колебание от 45 до 50 градусов. Если покрытие плиточное, то достаточно иметь 45 градусов для комфортных ощущений.
Рекомендуем: Как уложить тёплый пол без стяжки?
Однако при наличии ламината как напольного покрытия, температура должна варьироваться от 50 до 55 градусов, т.к. достаточно большое количество тепла поглощается деревом.
Основа расчета – желание хозяина, т.е. все зависит от того, какую интенсивность подогрева выберет владелец дома. Однако система достаточно гибкая, т.к. при несовпадении желаний с реальностью ее можно легко отрегулировать.
Для тех, кто так и не смог решить, существует выведенная норма: на поверхности температура должна составлять 29 – 35 градусов.
Так же многое играет способ прокладки труб. В свою очередь, он зависит от того, какие зоны территории владелец желает прогревать и от температуры в определенных местах. Для равномерного распределения тепла применяется укладка под названием «Улитка».
Принцип ее работы заключается в чередовании обратки с первичкой. Это позволяет не ощущать перепадов температуры.
Выбор труб для контура
Основой любого водяного пола являются трубы, которые образуют отопительный контур. В зависимости от своих качественных и эксплуатационных характеристик выделяют следующие виды труб:
- Трубы из полипропилена. В чистом виде не используют ввиду плохой пластичности и избыточного расширения при нагреве. На практике применяют трубы с армированным волокном.
- Полиэтиленовые конструкции. Более дорогой вариант для монтажа отопительного контура, который обладает способностью выдерживать высокие температуры. Особая структура материала позволяет удерживать изначальную форму, без расширения труб при нагревании. При самостоятельном монтаже следует надежно фиксировать элементы контура, так как полиэтилен быстро принимает изначальную форму и выпрямляется.
- Медные трубы являются наиболее оптимальным вариантом по ряд технических характеристик. Ограничивает широкое применение высокая стоимость за метр.
- Контур из металлопластика является достаточно прочной конструкцией, очень широко используется в частных домах.
Ещё один известный вариант – изготовление водяного тёплого пола под плитку своими руками из стальных труб. Качественный состав стали придаёт конструкции особую прочность. Но в результате длительного контакта с влагой может подвергнуться коррозии.

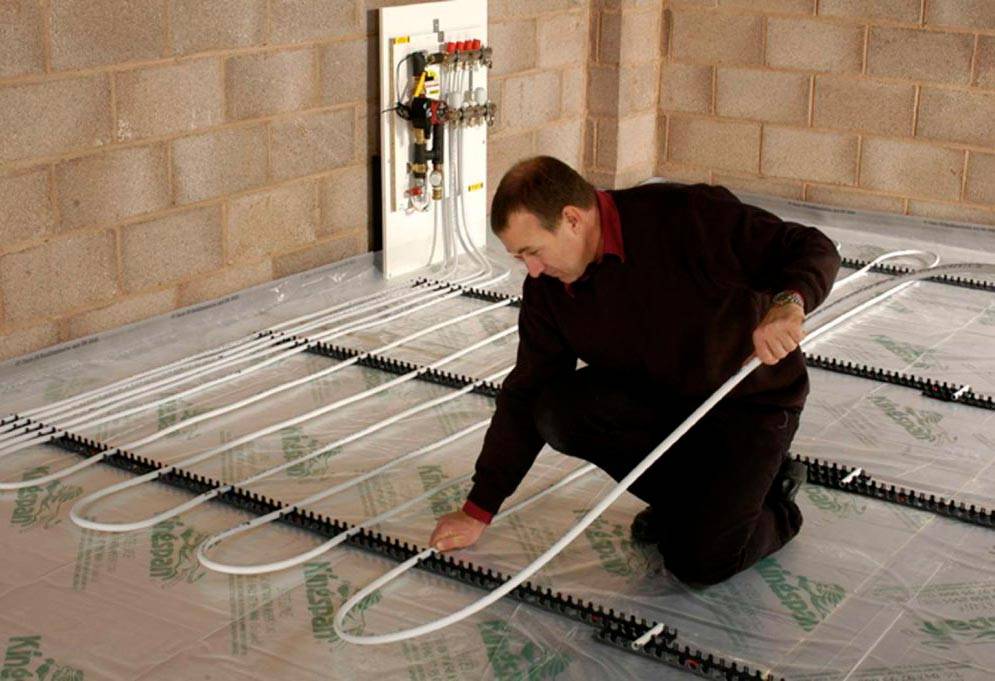

Способы монтажа
Интегрировать данную систему под плитку можно по-разному, однако основной принцип остается неизменным: секрет заключается в трубе, находящейся в стяжке. Однако расположение труб может разниться, а значит и способы их крепления. По этой причине выделяют:
- использование специальных плит с пазами для укладки труб;
- монтаж трубопровода на стальную сетку или арматуру.
Рекомендуем: Особенности системы «комбинированное отопление: тёплый пол и радиаторы»
Каждый из предложенных способов одинаково хорош и выбор того или иного зависит только от удобства в расположении комнаты. При внедрении системы в любом случае необходимы только качественные материалы, иначе можно легко повредить основное отопление, что приведет к непоправимым последствиям.
Подготовка проекта теплого пола
Проектирование – важная составляющая, в данном случае,
хороший проект позволяет снизить расходы на покупку материалов и избежать
локального перегрева кабеля.
Разрабатывая проект, следует помнить, что под мебель и
тяжелые бытовые приборы (например, стиральная машина, холодильник) кабель не
укладывается. Это создает дополнительную нагрузку на систему (нагретый воздух
будет подниматься не вверх, а возвращаться обратно к источнику тепла), которой
можно избежать. По этой же причине, рекомендуется приобретать кровать на
ножках. Кроме того, кабель (или мат) следует располагать на расстоянии 150-200
мм от стены. Расстояние между соседними витками составляет не менее 100 мм.
В проекте определяется место установки регулятора тепла.
Обычно его монтируют на высоте 900-1 000 мм от поверхности пола. Такое
месторасположение будет оптимальным, поскольку регулятором будет удобно
пользоваться и не нужно будет штробить большой участок стены для укладки
провода, соединяющего регулятор и кабель.
Плюсы и минусы
Тёплый пол в ванной под плитку, как и любая технология, имеет ряд недостатков и преимуществ. Некоторые уверены, что электрический пол может ударить человека током и что керамическая плитка будет препятствовать равномерному прогреву помещения, поскольку плохо проводит электричество. Если тёплый пол смонтирован правильно, никаких проблем он вызывать не будет.
Подробно рассмотрите каждый из них в таблице, приведённой ниже.
| Плюсы тёплого пола в ванной | Минусы тёплого пола в ванной |
| Возможность равномерно прогреть помещение, а не только его верхние слои, и понизить уровень влажности воздуха | Необходимость установки специального оборудования под пол, чтобы была возможность обогревать помещение |
| Нагревательные маты и инфракрасные оборудования не представляют угрозы для организма человека | Чтобы установить тёплый пол в ванной, придётся разобрать плитку, даже если она была уложена совсем недавно |
| Уровень электромагнитного излучения крайне мал (для сравнения, у полов с подогревом ЭМИ ниже, чем у телевизора) | Сложность установки без специального опыта (эту проблема решается, если подходить к задаче ответственно и чётко следовать инструкции) |
| Снижает уровень влажности в помещении | |
| Полноценный контроль за уровнем нагрева |
Достоинства сочетания теплого пола и плитки
Монтаж обогревающей конструкции делает пол из плитки (керамической, метлахской) очень тёплым и комфортным в быту. К другим очевидным достоинствам укладки тёплого пола под плитку специалисты относят:
- Быстрое высыхание влаги на поверхности пола (например, после проведения влажной уборки).
- Сочетание постоянного обогрева и керамики полностью исключает риск развития патогенного грибка и других микроорганизмов.
- Комфорт и удобство для жителей дома. Такое напольное покрытие может использоваться в любой комнате: детской или взрослой спальне, кухне и столовой зоне, в коридоре или ванной комнате.
- Монтаж водяного тёплого пола под плитку своими руками довольно выгоден в финансовом плане, позволяя сэкономить семейный бюджет.
Керамика отличается хорошими практическими показателями: длительный срок эксплуатации, высокая прочность, устойчивость к воздействию влаги, моющих составов, дезинфицирующих средств. Особенностью также является абсолютная безопасность декоративного покрытия.
Электрический теплый пол в стяжку: сколько потребуется кабеля
Основными параметрами кабеля, благодаря которым можно рассчитать требуемое количество являются длина и шаг между соседними петлями. Это две величины, которые высчитываются, исходя из S площади укладки. Другие величины:
- Qs — количество тепловой энергии для обогрева;
- Qкб — удельная тепловая мощность с расчетом на 1 м длины кабеля (удельная тепловая мощность должна быть указана в технической документации).
S высчитывается после измерения, вычисления и суммирования площадей участков, где будет прокладываться кабель. Необходимая длина кабеля рассчитывается по формуле : L = S × Qs / Qкб. После вычисления длины можно определить расстояние между параллельными петлями и шагом укладки кабеля — N = 100 × S / L. где S — площадь, L — длинна кабеля.
Кстати! При расчете нужного количества кабеля важно понимать, что нельзя его прокладывать под стационарными предметами мебели. Также нужно оставлять отступы от мебели и стен на 50см, а от нагревательных приборов (конвектор, стояки отопления, радиаторы) на 100 см. Если черновое основание пола – холодное и система отопления устанавливается в качестве основного, то кабель в идеале должен закрывать 70-75% от общей площади помещения
В продаже кабель отпускается стандартными отрезками с уже установленными муфтами (соединительная и концевая). Значит, достаточно выбрать оптимальную длину кабеля того, иного модельного ряда. Если помещение слишком большое, то расчетная длина может быть выше. Также можно разделить основание пола пополам и для каждой части произвести свои расчеты кабеля с учетом площади помещения, оснастив при монтаже каждый контур собственным терморегулятором
Если черновое основание пола – холодное и система отопления устанавливается в качестве основного, то кабель в идеале должен закрывать 70-75% от общей площади помещения. В продаже кабель отпускается стандартными отрезками с уже установленными муфтами (соединительная и концевая). Значит, достаточно выбрать оптимальную длину кабеля того, иного модельного ряда. Если помещение слишком большое, то расчетная длина может быть выше. Также можно разделить основание пола пополам и для каждой части произвести свои расчеты кабеля с учетом площади помещения, оснастив при монтаже каждый контур собственным терморегулятором.
Справка! Перед проведением монтажа кабельного теплого пола под плитку рекомендуется производить необходимые точные расчеты. Сначала начертить схему раскладки кабеля, далее уже в масштабе и на основании делать укладку.
Виды электрических систем для подогрева пола
Электрические системы имеют разные нагревательные элементы внутри конструкции, для работы пола нужна электроэнергия.
Данный тип подогрева имеет много плюсов:
- Модель можно устанавливать в любом помещении.
- Для установки не нужно согласие ЖЭУ.
- Безопасная эксплуатация, так как невозможно затопить другие квартиры в случае поломки.
- Даже если перед монтажом необходима бетонная стяжка, то толщина покрытия гораздо меньше, поэтому основание нагружается меньше.
- Конструкция удобна в эксплуатации, она компактна, ею удобно управлять.
- Легко провести монтажные работы и стоимость всей системы ниже, чем установить водяной пол.
- Система может служить бесперебойно в течение нескольких десятилетий.
К минусам относят высокую энергозависимость, а значит, расходы за оплату электричества увеличатся.
Кабельный.
Подогрев происходит с помощью толстого кабеля, который прячут под стяжкой. Данный тип не распространен для монтажа в квартире многоэтажного дома, потому что применяется стяжка из бетона, сохнущая в течение двадцати восьми суток и увеличивает нагрузку на основание.
- Электрические маты, которые укладывают на армированное основание из сетки. В данном случае не требуется стяжка цементом, и кафель кладут с помощью клея. Данная модель используется для поверхности из плитки.
- Стержневые в виде карбоновых элементов, соединенных друг с другом. Считается экономным вариантом во время работы, но их укладывают на стяжку из бетона, поэтому разновидность не так популярна в применении.
Нюансы, которые надо учесть при укладке плитки на электрический пол
До начала укладочных работ надо удостовериться, что система работает качественно, и не придется ломать отделку в случае поломки. Особенности укладки плитки вытекают от типа монтажа: мокрого либо сухого. Мокрый монтаж подразумевает стяжку цементом с песком, а сухой использует органический материал.
Два вида укладки плитки на теплый пол: шовный либо бесшовный.
Монтаж плитки
В защитных целях конструкцию покрывают паронепроницаемой пленкой. С одной стороны ее микроволокна дают возможность испаряться излишкам влаги, а с другой – не дают просочиться влаге извне внутрь конструкции.
На заметку
Все составляющие должны быть прочно закреплены. Любой крепежный узел: скотч, дюбель, хомут исключают любую вероятность сдвига, что могло бы отразиться на нормальной работе системы.
Плитку укладывают на особый раствор. Монтажные работы выполняют при отключенном нагреве. Кстати, его так и не включают пока полностью не застынет клей. В противном случае влага, неравномерно испаряющаяся из клеящего слоя, может привести к тепловой деформации и вздутию плиточной поверхности.
