Водяной теплый пол своими руками: устройство и укладка, как сделать самомостоятельно

Теплоизоляция и армирование

Чтобы после укладки теплый водяной пол грел вашу квартиру, а не потолок соседям, следует провести теплоизоляцию основания. При выборе теплоизолирующего материала нужно учитывать мощность подогрева. Чем больше система дает тепла, тем толще нужна изоляция

Важно также учитывать следующие факторы

Если теплый водяной пол не является основным источником тепла, то в качестве теплоизолятора достаточно будет использовать вспененную полиэтиленовую подложку с отражателем.
Если теплый пол размещается над отапливаемым помещением, можно использовать экструдированный пенополистирол толщиной 2–5 см.
Если помещение снизу не отапливается, толщина материала для теплоизоляции должна быть более 5 см.

Укладка армирующей сетки делается для защиты стяжки от деформаций. Кроме того, к сетке можно прикрепить трубы водяного теплого пола.

Для еще большего усиления армирование можно проводить не только над системой, но и под ней. Использовать для этого нужно сетку толщиной 5 мм с ячейками 15*15 мм или 10*10 мм. Именно такие размеры лучше всего совпадают с шагом укладки труб.

Принципы монтажа систем водяного типа

Сначала нужно подготовить основание: выровнять его и очистить от загрязнений. После этого укладывают слой теплоизоляции, часто для этого используют плиты экструдированного пенополистирола.

Такой материал поставляется в виде плит, которые не сложно установить. После этого теплоизоляционный материал застилают гидроизолирующей пленкой.

Перед началом монтажа по периметру комнаты кладут демпферную ленту, чтобы компенсировать тепловое расширение во время работы системы. На больших площадях ее устанавливают не только вдоль стен, но и в проходящие посредине помещения швы.

Демпферная лента, установленная по периметру помещения, необходима при применении бетонной стяжки для укладки ТП, чтобы компенсировать тепловое расширение

Поверх пленки нужно уложить трубы для горячей воды, именно на этом этапе должна быть реализована схема укладки водяного теплого пола, ее выбирают заранее. Трубы следует укладывать ровно, стараясь сохранить равное расстояние между ними, чтобы добиться равномерного прогрева пола.

Какой бы ни была выбранная схема ТП, следует правильно согнуть трубу и аккуратно разложить ее по разметочной сетке, чтобы прогрев пола был равномерным

Уложенные коммуникации подключают к распределительному коллектору, через который подключаются к отопительной системе дома, к котлу и т.п. Трубы заливают бетонной стяжкой, после чего необходимо подождать ее полного высыхания. Остается проверить работу системы и уложить напольное покрытие.

Каждую петлю трубы подключают к коллектору. Желательно, чтобы отдельные участки системы обладали примерно равной длиной и гидравлическим сопротивлением

При монтаже систем этого типа мелочей не существует. Небольшая погрешность может вызвать серьезную поломку в будущем.

Поэтому имеет смысл учесть ряд полезных советов еще перед началом монтажных работ:

Прежнюю стяжку лучше полностью демонтировать, а гидроизоляцию и утеплитель положить на максимально прочное основание, тщательно выровненное по горизонтали.
Не стоит думать, что под стяжкой неровности основания будут незаметны, все перепады более 10 мм нужно старательно выровнять.
Если в одном помещении укладывается несколько отдельных контуров системы, пространство между ними следует разделить демпферной лентой, не ограничиваясь только ее укладкой по периметру.
На небольших участках в качестве утеплителя вполне допустимо использовать пенофол.
Над неотапливаемым подвалом или на грунте нужно сделать максимально надежное утепление, например, слой керамзита и плиты пенополистирола не менее 50 мм толщиной.
Прикрепляя трубы к сетке, не следует затягивать стяжки слишком туго, чтобы не повредить трубу.
Диаметр трубы для такой системы может варьироваться в пределах 16-20 мм, материал должен быть рассчитан на давление не менее 10 бар и нагрев до 95 градусов.
При ограниченном бюджете не стоит тратиться на трубы с опциями в виде дополнительной защиты, хотя армирование полипропиленовых коммуникаций стекловолокном лишним не будет.
Чтобы автоматизировать работу системы, нужно правильно выбрать и установить коллектор, дополнив его конструкцию сервоприводами, датчикам давления, воздухоотводчиками и другими полезными устройствами.
Ящик коллектора размещают в нише на стене, он должен возвышаться над уровнем пола достаточно высоко, чтобы можно было правильно изогнуть входящие в него трубы.
Все трубы должны выходить из коллектора вниз, и никогда – вверх, чтобы обеспечить корректную работу устройств для отведения воздуха, попавшего в систему.
Не рекомендуется делать нишу для коллектора в несущих стенах, если другого варианта нет, лучше просто установить шкаф на стене, а не внутри ее.

По понятным причинам исправить огрехи после окончания монтажа такой системы может быть очень затруднительно, поэтому следует все операции выполнять очень внимательно. Например, каждая петля должна состоять из одной цельной трубы, никакие спайки и любые другие соединения недопустимы.

Виды теплых полов

Перед тем, как сделать теплый пол своими руками, необходимо разобраться, какие виды отопительных систем бывают и, какие из них больше подходят для конкретного жилища.

Основные преимущества теплых полов:

равномерный прогрев помещения;
комфортность;
полная автономность.

Получаемое с помощью этих полов тепло эффективно используется для обогрева помещений. Как выбрать теплый пол для своего жилища? Существуют различные виды теплых полов, поэтому определить, какой лучше из них, можно только узнав все их плюсы и минусы. Одни из них прогреваются при помощи горячей воды (водяные), а другие – электричества (электрические). Последние подразделяются на 3 вида:

стержневой;
кабельного типа;
пленочный.

Все полы имеют свои преимущества и недостатки. Так к преимуществам водяных теплых полов относятся:

отсутствие конверсии воздуха, создающее более комфортную атмосферу в доме;
сравнительно низкая температура нагревателя;
отсутствие сырых углов, что предотвращает образование грибка;
нормальная влажность воздуха в помещении;
легкость уборки;
саморегулирование теплообмена при изменении температуры;
экономичность, позволяющая сократить расходы отопления на 20–30%;
отсутствие радиаторов отопления;
длительный срок службы (до 50 лет).

К минусам водяных полов можно отнести только то, что их нельзя использовать в многоквартирном доме от центральной системы отопления и на их устройство в таких зданиях требуется разрешение служб жилищно-коммунального хозяйства.

К преимуществам электрического теплого пола относятся те же свойства, что и водяного, но кроме этого у них еще существует возможность ремонта локальных неисправностей и установка без специального оборудования и разрешений.

Теплый пол своими руками

Многие задумываются над тем, подходит ли ламинат под теплый пол? Какие материалы используются для половых покрытий? К минусам таких отопительных систем можно отнести:

Ограничение в выборе вида напольного покрытия. Это значит, что его коэффициент теплопередачи не должен превышать 0,15 Вт/м2К. Для декоративного покрытия такого пола подходят: плитка, наливные полы, гранит, мрамор, линолеум, ламинат, ковровое покрытие, имеющие разрешающую маркировку. Таким образом, теплый пол под ковролин или под ковер можно монтировать, только с соблюдением выше перечисленных требований.
Необходимость приподнимания пола на 6–10 см.
Инерционность нагрева в течение 3–5 часов.
Использование мебели из натурального дерева, поскольку изделия из МДФ, ДСП, пластика при постоянном нагревании могут выделять вредные для человека вещества.
Довольно высокие финансовые затраты на электроэнергию при устройстве электрических полов.

С учетом всех выше перечисленных преимуществ и недостатков теплых полов их предпочтительнее монтировать в небольших помещениях: в ванной, коридоре, туалете, кухне, спальне, на утепленном балконе. Чаще всего мастера укладывают теплый пол под плитку. Это обусловлено хорошими теплопроводящими характеристиками керамики. Для круглосуточного обогрева помещений больше подходят водяные полы.

Теплые полы подразделяют на 2 вида:

Комфортные, слегка подогревающие стяжку, гарантирующие приятные ощущения при ходьбе. Наряду с ними применяются и другие системы отопления.
Отопительные, когда кроме создания комфортных условий они являются полноценным отоплением.

Для квартир в многоэтажных домах лучше использовать электрический теплый пол, а в частных домах – водяной. Теплый водяной пол редко дает удельную мощность более 100 Вт/м2, поэтому такое отопление следует использовать в хорошо утепленных строениях.

Расчет водяного теплого пола или электрической системы лучше доверить специалистам, поскольку не каждый сможет просчитать все необходимые показатели в соответствии с санитарными нормами. Рассчитать, сколько стоит теплый пол, каждый может самостоятельно, воспользовавшись онлайн-калькулятором.

Нюансы выбора финишного покрытия

Лучшим напольным покрытием для системы «теплый пол» является керамическая плитка (или керамогранит). Она обладает достаточной прочностью и при нагревании не выделяет вредных веществ.

Единственный минус керамики – холодность на ощупь – пропадает, поэтому сочетание теплый пол/плитка идеально для кухни, санузла или балкона.

Плитка будет укладываться на заранее подготовленное основание – выровненную бетонную стяжку, поэтому для фиксации достаточно тонкого слоя плиточного клея

Устройство и принцип работы

Перед началом изучения информации о том, какие материалы могут понадобиться для обустройства теплого пола самостоятельно, следует понять, каков принцип действия этой системы. Итак, пол теплый – это определенным способом собранная и уложенная система труб небольшого диаметра, внутри которых находится и циркулирует теплоноситель, подаваемый при помощи насоса. Носителем тепла является обычная вода, подогретая в специальном устройстве. Трубы во время монтажа укладываются под напольное покрытие или прямо в стяжку, в зависимости от способа монтажа.

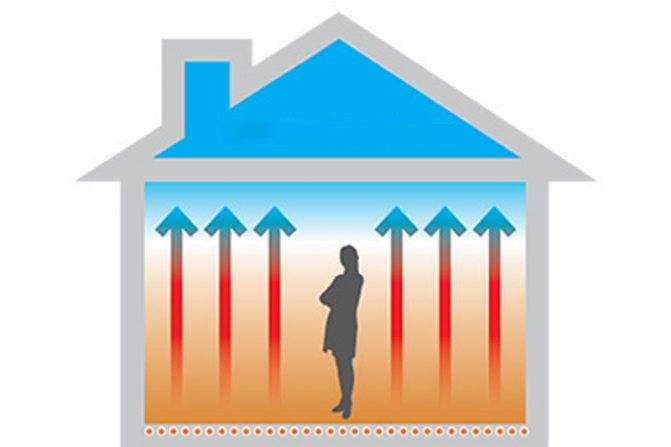

Принцип работы водяного теплого пола

Мнение эксперта

Афанасьев Е.В.

Главный редактор проекта pol-exp.com Инженер.

Чтобы по полу было приятно передвигаться босиком, температура теплоносителя не должна быть высокой – не более +40-45 градусов. В этом случае само напольное покрытие прогреется всего до +25-28 градусов. Однако отопительное оборудование обычно прогревает воду сильнее – до +60-65 градусов.

Схема подключения к котлу водяного теплого пола

Именно поэтому необходимо регулировать температуру теплоносителя. В коттедже поможет обеспечить возможность регулировки газовый котел конденсационный, который даже при невысоких температурах отличается высокой эффективностью. Здесь вода будет сразу подаваться в систему подогрева. Для некоторых других типов котлов необходимо использовать специально предназначенный узел подмеса, благодаря которому в нагретую воду будет подаваться остывшая.

Традиционное радиаторное отопление

Далее вода начинает распределяться по контуру обогрева при помощи распределительной гребенки – системы разветвления труб. Также она называется коллектором. Представляет собой она две трубы – подачу и «обратку», — которые подают и собирают воду с ветвей системы.

Коллектор теплого пола

Укладка водяных полов в помещениях

В практике монтажа систем теплых полов применяются два основных способа укладки контуров обогрева – бетонирование и настильный метод укладки. Но прежде, чем начинать укладку контура нужно произвести некоторые подготовительные работы. От их правильного проведения во многом будет зависеть эффективность отопления.

Работы требующие повышенного внимания при подготовке к монтажу:

Предполагается, что владелец знает и понимает как правильно сделать теплый водяной пол, поэтому для долгой и надежной работы используются качественное оборудование и материалы. Они должны быть произведены надежной и известной компанией. Лучше сразу вложить деньги в качественный товар, ведь это разовые траты, но они обеспечат надежность и безопасность.
До начала «мокрых» работ все площади под укладку труб отопления делятся на участки 20 — 30 м2. Такое деление необходимо для предотвращения растрескивания стяжки.
Необходима тщательная подготовка поверхности под укладку. Она должна быть чистой и ровной.
Для предотвращения ненужных потерь тепла на подготовленную поверхность укладывается слой теплоизоляции от 3 до 40 сантиметров. Для этой цели используют специально предназначенные материалы для теплого водяного пола с пазами и углублениями для прокладки и крепления труб.

Создание теплого пола с помощью бетонирования

Перед тем, как делать теплый водяной пол, т. е начинать укладку труб и создавать контур обогрева, нужно установить коллектор в место, которое было определено при создании проекта. Затем производится установка демпферной ленты для компенсации температурных колебаний стяжки. Крепятся трубы или к арматурной сетке или к специальной теплоизоляции для теплых полов, в которой есть пазы и крепления для труб контура.

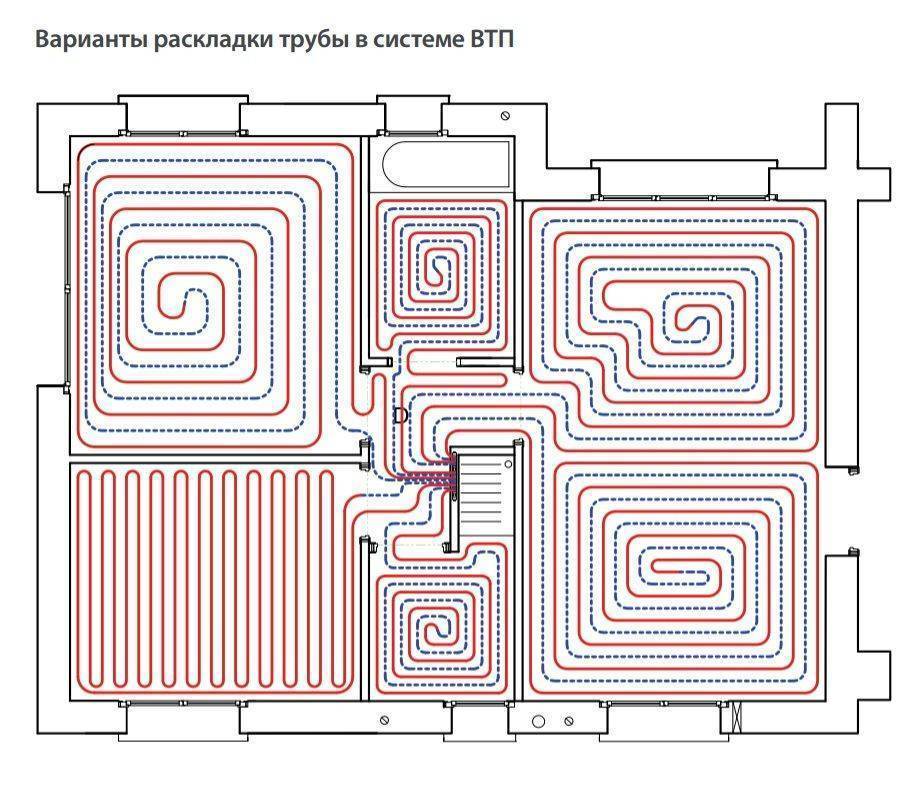

Укладка производится несколькими способами: змейкой, петлями, спиралью или укладкой типа «улитка». Это основные монтажные схемы теплых водяных полов в квартире или в частном доме. Шаг укладки для разных регионов и внешних условий разный, от 10 до 40 сантиметров. Расстояние от стены помещения до ближайшей трубы контура не менее 8 сантиметров.

После тщательной и аккуратной укладки необходимы испытания в течение суток смонтированного контура. В контур подается вода под давлением 5 – 6 бар и он остается под давление не менее 24 часов. Затем все тщательно и внимательно проверяется на наличие дефектов или протечек. Только после удачного испытания контура начинается заливка теплого водяного пола своими руками, причем с заполненными водой трубами под рабочим давлением. Ни в коем случае нельзя сушить бетонную стяжку подогревом от котла отопления из-за возможного растрескивания. Стяжка должна затвердеть в естественных условиях за 28 дней.

Если планируются теплые водяные полы под плитку своими руками, то в таком случае толщина стяжки должна быть от 3 до 5 сантиметров, а расстояния между трубами контура от 10 до 40 сантиметров. В том же случае, если будет применен ламинат для теплого водяного пола, следует уменьшить толщину стяжки до разумного минимума, а для прочности поверх труб контура уложить армирующую сетку. Сетка придаст жесткость, укрепит конструкцию и уменьшит тепловое сопротивление стяжки.

Настильный способ укладки труб

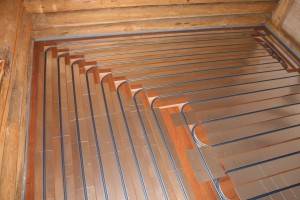

Если в доме деревянные полы, то устройство теплого водяного пола производится так называемым настильным способом. Этот метод предполагает укладку труб в специально подготовленный настил.

В продаже имеется множество пластиковых модулей с уже подготовленными в них посадочными местами и креплениями под трубы.

Выпускаются и блоки из дерева с продольными каналами и креплениями. При этом методе укладки для уменьшения тепловых потерь на подготовленное основание устанавливается специальная подложка под теплый водяной пол, которая обладает высокими гидроизоляционными и теплоизоляционными свойствами.

Советов и рекомендаций, даже пошаговых инструкций по созданию теплых водяных полов своими руками в Интернете много. Эта тема популярна, несмотря на наличие других систем теплых полов, и потолков – инфракрасных и электрических (укладка специального кабеля в стяжку). Цена за квадратный метр теплого водяного пола среди всех существующих наименьшая. Но следует учитывать, что это очень непростая и ответственная работа, требующая знаний, навыков и умений.

Технология монтажа своими руками

Производители систем электрического теплого пола дают инструкцию по монтажу. Действуя по ней, можно самостоятельно выполнить укладку, сэкономив денежные средства. Для любого типа обогрева потребуется подготовка основания. Оно должно быть ровным, правильно утепленным, защищенным от влаги.

Монтаж теплого пола с матами

Монтаж электрического теплого пола начинается с составления плана. Необходимо нарисовать схему укладки матов, исключая места, где располагается громоздкая мебель. На этапе проектирования выбирается место для размещения терморегулятора. При высокой мощности системы (маты занимают площадь больше 10 квадратных метров) потребуется отдельная линия от распределительного щитка. Под терморегулятор и провода датчика температуры в стене выполняется вертикальный канал. Устройство контроля размещается на высоте 30-100 см от пола. Под терморегулятор и провода монтируется распределительная коробка.

Пошаговая инструкция

Первый этап работы – подготовка основания. Оптимальный вариант сделать бетонную стяжку. Если уже имеется прочная конструкция, ее необходимо выровнять и очистить. Любой перепад поверхности приводит со временем к поломке нагревательного кабеля. Хороший вариант – залить слой самовыравнивающейся смеси. После высыхания раствора приступают к гидроизоляции. Защитой от влаги послужит обмазочная мастика или жидкое стекло.

Важный этап – теплоизоляция. Потери тепла приводит к большим расходам на отопление. Чтобы экономить средства необходимо уложить качественный утеплитель. Для изоляции основания используют:

пенопласт;
экструдированный пенополистирол;
жесткие плиты минеральной ваты;
вспененный полиэтилен.

Толщина слоя зависит от расположения основания. На пол по грунту укладывают утеплитель 100 мм, на межэтажные перекрытия достаточно 30-50 мм. Популярным вариантом стала подложка с алюминиевым покрытием. Фольга эффективно отражает тепловую энергию. Полотна пенофола укладываются встык, проклеиваются металлизированным скотчем.

Укладка матов

Нагревательные маты укладываются по намеченной схеме. Обязательным условием является отступ от стены на 10 см и на 15 см от батарей отопления. При необходимости развернуть мат на 90 или 180° делается разрез по стеклосетке. Нельзя нарушать целостность греющего элемента. По завершению укладки система подключается к электросети для проверки работоспособности. Чтобы оценить результат достаточно 10 минут. Затем электричество отключают и приступают к монтажу плитки. Требуется дождаться остывания проводов.
