Виды систем вентиляции: классификация, достоинства и недостатки, сравнение характеристики

Классификация систем вентиляции

Системы классифицируют по разным критериям:

способу подачи;
назначению;
способу воздухообмена;
конструктивному исполнению.

Тип вентиляции определяют на этапе проектирования строения

При этом принимают во внимание как экономическую так‚ и техническую сторону а также санитарно-гигиенические условия

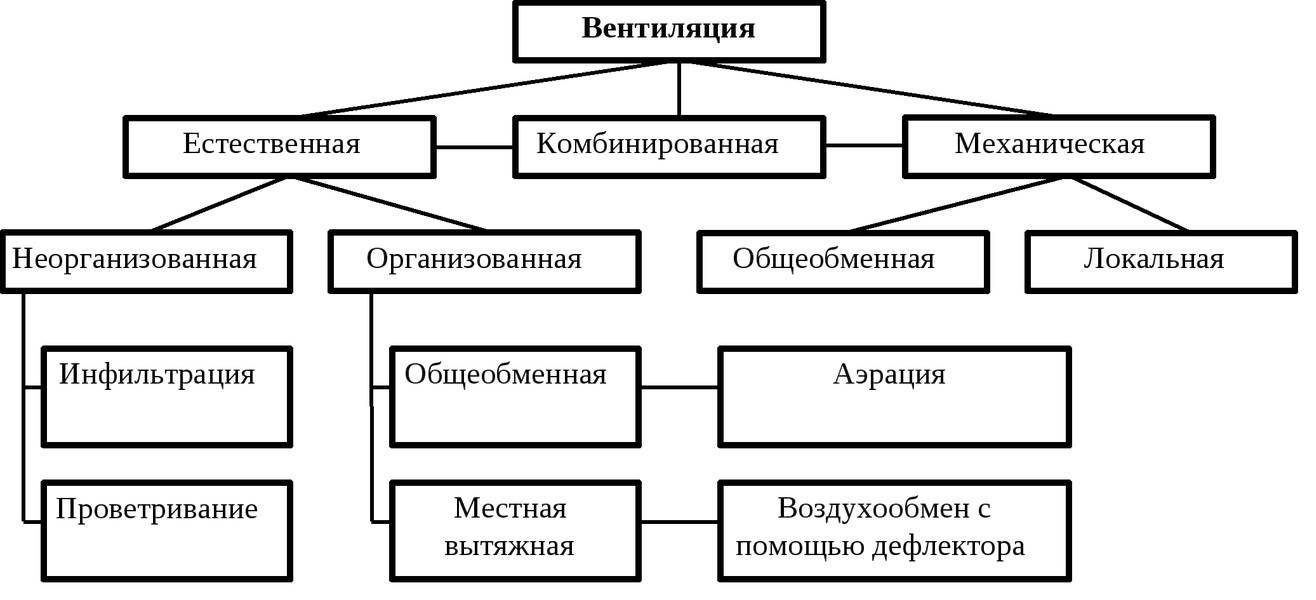

Виды вентиляционной системы по способу подачи

Если базироваться на способах подачи и изъятия воздуха из помещения можно выделить 3 категории вентиляции:

естественная;
механическая;
смешанная.

Выполняют проектирование вентиляции, если такое решение способно обеспечить воздухообмен‚ соответствующий установленным нормам.

Когда вентиляция естественного типа не удовлетворяет требования санитарно-гигиенических нормативов, выбирают второй вариант — механический способ активации воздушной массы.

Если возможно в добавок ко второму варианту вентиляции частично использовать первый‚ в проект закладывают смешанную вентиляцию.В жилых домах приток воздуха происходит через окна, а вытяжное оборудование располагают на кухне и в санитарной комнате

Поэтому важно наладить между помещениями хороший воздухообмен

Вентиляция смешанного типа. Применяют ее, когда естественная вентиляция не может быть единственным вариантом. Для качественного воздухообмена в помещениях с очень загрязненным воздухом устраивают механическую вентиляцию

Виды вентиляции по назначению

Исходя из назначения вентиляции‚ выделяют рабочие вентиляционные системы и аварийные. Тогда как первые должны постоянно обеспечивать комфортные условия‚ вторые вступают в работу только при отключении первых и наступлении чрезвычайной ситуации, когда нарушены стандартные условия жизнедеятельности.

Это внезапные сбои, когда происходит загрязнение воздуха ядовитыми испарениями‚ газами‚ взрывоопасными‚ токсическими веществами.

Виды систем вентиляции для всех типов помещений почти одинаковы. Изучив все их виды и взвесив все достоинства и недостатки‚ можно выбрать оптимальный вариант для конкретного здания

Аварийная вентиляция не рассчитана на подачу свежего воздуха. Она только обеспечивает газоотвод и не допускает, чтобы воздушная масса с опасными веществами‚ распространилась по всему помещению.

Вентиляционные системы по способу воздухообмена

По этому критерию выделяют системы вентиляции общеобменные и местные. Первая должна обеспечивать весь объем помещения достаточным воздухообменом с поддержанием всех необходимых параметров воздуха. Дополнительно она должна удалять избыток влаги‚ тепла‚ загрязнений. Воздухообмен может осуществляться как по канальной, так и бесканальной системе.

Общеобменная приточная вентиляция снижает уровень концентрации вредных веществ, оставшихся после работы местной и общеобменной вытяжной системы вентиляции

Предназначение местной вентиляции — снабжение чистым воздухом конкретных мест и удаление загрязненного с тех точек, где он образуется. Как правило, ее устраивают в больших помещениях с ограниченным числом работающих. Воздухообмен происходит только на рабочих местах.

Разделение систем по конструктивному исполнению

Исходя из этого признака вентиляционные системы делят на канальные и бесканальные. Системы канального типа состоят из разветвленной трассы‚ состоящей из воздуховодов по которым транспортируется воздух. Установка такой системы целесообразна в больших по объему помещениях.

Когда каналы отсутствуют‚ систему называют бесканальной. Примером такой системы служит обыкновенный вентилятор. Существует 2 вида бесканальных систем — потолочные и прокладываемые под полом. Бесканальные системы более просты в исполнении и потребляют меньше энергии.

1 Приточно вытяжная вентиляция – принцип работы

У неопытного обывателя может сложиться мнение, что приточно вытяжная система вентиляции представляет собой сложно организованную схему, включающую в себя несколько элементов. В действительности такое устройство работает просто.

Принцип работы системы

Устройство приточно вытяжной вентиляции включает в себя специализированные каналы, посредством которых осуществляется подвод воздушных потоков в комнату. Дополнительно прокладываются отводные конструкции. Вытяжная установка дополняется специальным вентилятором, обеспечивающим забор воздуха.

Внутри комнаты монтируется конвектор (компактная установка с приличным функционалом). Основное предназначение данного агрегата:

очищение воздушных потоков, поступающих с улицы;
охлаждение или нагрев кислорода (с учётом температуры за окном);
корректировка температуры до значений, заданных при базовой настройке.

Ключевая особенность системы – интересный принцип работы приточно вытяжной вентиляции, на котором хотелось бы остановиться подробнее.

1. Мощным вентиляторам делегируются функции по нагнетанию воздуха внутрь помещения.
2. За счёт разности давления между «внутренним» и «внешним» кислородом, первый из них отводится во внешнее пространство через специальный клапан.

Комнатная приточно-вытяжная установка

Рассматривая данную систему, необходимо учитывать, что приточно вытяжная вентиляция в частном доме отличается от аналогичной в квартире. Для системы вентиляции в загородном объекте можно обустроить любое количество приточно-отводных каналов. В случае с многоквартирными домами речь идёт об общей и единственной системе, смежной для всех квартир. Впрочем, принцип работы приточно-вытяжной вентиляции достаточно прост, что не накладывает никаких ограничений на ее установку.

Сущность вентиляции в помещении

Вентиляция — это процесс постоянного обновления воздушных масс в жилом или производственном помещении. Она необходима по той простой причине, что человек в процессе своей жизнедеятельности поглощает кислород и выделяет углекислый газ. Если оставить человека в герметично закрытой комнате, он через время задохнётся. Если людей будет несколько, процесс пойдёт быстрее — кислород из воздуха будет употреблён дышащими, а его место займёт газообразная углекислота. Этот процесс длительный, ведь человек за один вдох не может впитать весь кислород из воздуха, втянутого в лёгкие. Но речь ведь и не идёт о гибели, а лишь о комфорте. Постоянный приток воздуха, в котором растворён 21% кислорода — основная задача квартирной вентиляции.

Скопление углекислоты при недостаточной вентиляции вредно для здоровья

Есть ещё одна причина, по которой вентиляция помещений является стандартом эксплуатации квартир. В жилом доме поглощает кислород и выделяет вредные газы не только человек. Газовая плита, колонка, духовка делают это намного быстрее. Без отвода вредных газов через вентканалы они накапливаются в опасных концентрациях. При неисправности водогрейного и кухонного оборудования на природном газе он может начать выделяться, не сгорая. Наполнив помещение, он создаст риск взрыва от одной зажжённой спички. Не дать накопиться газу накопиться в опасной концентрации — также задача вентиляции. Поэтому нельзя пренебрегать требования к воздухообмену в квартире.

Вентиляция обеспечивает комфорт

Кондиционер — решение проблемы?

Может ли кондиционер стать решением проблем с вентиляцией? Чтобы ответить на этот вопрос, необходимо четко понимать, чем кондиционирование отличается от вентиляции.

Кондиционирование — это поддержание определенных характеристик воздуха в помещении. К ним в первую очередь относится температура (как правило, это единственная функция климатической техники начального уровня). Также к таким параметрам относят уровень ионизации. При этом кондиционер не обеспечивает приток свежего воздуха. Проще говоря, он работает с тем воздухом, который уже есть в квартире. А для проветривания вам по-прежнему придется открывать окна.

Вентиляция — это управляемый воздухообмен. Приток свежего и выведение «старого» воздуха.

Что в итоге? Кондиционер не может заменить систему вентилирования. Он лишь поддерживает заданные параметры воздуха, не меняя его состав (пропорции углекислоты и кислорода). Для полноценного воздухообмена нужна приточно-вытяжная вентиляция.

Алгоритм выполнения работ

Компании, занимающиеся профессиональным монтажом вентиляционных систем, действуют по следующему плану:

Разработка проекта (учитываются как нормы СНиП, так и пожелания заказчика).
Сборка каналов воздухоотвода.
Установка оборудования, входящего в конкретную систему: кондиционеров, увлажнителей, калориферов и т.д.
Запуск и наладка.
Сдача в эксплуатацию.

Рассмотрим, как эти шаги можно повторить самостоятельно.

Проект и расчёт

Понадобится план жилья. Нужно знать расположение комнат и объём каждого помещения.

На плане выбирается и отмечается расположение будущих элементов вентиляции. При этом нужно руководствоваться рядом принципов:

Вход свежего воздуха монтируется в нижней части дома.
Если входов будет несколько, они равномерно распределяются по всем сторонам жилья, если же вход планируется один, лучше предпочесть северную стену дома.
По системе труб, которую лучше всего установить в потолочном пространстве, чистый воздух должен разводиться по всем жилым комнатам.
Приток воздуха должен располагаться от жилых комнат в сторону санузла и кухни.
Выход воздуха монтируется в противоположной части дома, дальше от входа.
Выход нужно устраивать в верхней части стены и дома.
Наилучшим решением будет установить принудительную вытяжную вентиляцию над плитой и в санузле.
Нельзя располагать вытяжные решётки возле батарей – будет улетучиваться самый прогретый воздух.
В квартирах естественная вытяжная вентиляция устанавливается при строительстве.

Чтобы рассчитать производительность вентиляционной установки нужно знать общий объём дома/квартиры. Минимально система должна обновлять весь этот объём примерно за 2 часа. А в идеале за 30 минут.

Площадь дома умножаем на высоту потолков,- получаем объём (например, 85 м2 х 2,3 м = 195,5 м3.)

Если считать по всем правилам, 195,5 х 2 = 391 м3/ч (округляем до 400 м3/ч).

В экономном варианте делим объём на два (пример: 195,5:2 = 97,75). Получается, что для данного дома подойдёт вентиляция от 100 до 400 м3 в час.

В офисах, где плотность населения выше, чем в квартире, мощность системы берётся исходя из количества людей в комнате: 60 м3/ч на человека.

Чтобы определить производительность самодельной вентиляционной системы, нужно учесть производительность вентилятора, сечение и длину воздуховода. Также погрешность будет тем выше, чем больше в системе поворотов и дополнительных элементов, таких, как увлажнители, калориферы и т. д.

Чем больше протяжённость воздуховода и чем больше в нём разветвлений, тем мощнее нужно устанавливать вентилятор. Его работа должна с лихвой перекрывать все потери давления.

Сборка каналов

Монтаж воздуховодов начинают после окончания штукатурных работ, но до того, как в доме будет выполнена чистовая отделка.

Материалом для самодельных каналов могут стать ПВХ, гофра или металлические трубы.

Рукава крепятся под потолком, согласно разработанной схеме.

Хорошо, если каждая комната будет иметь свой отдельный рукав.

После того, как закреплены все трубы внутри дома, перфоратором делается отверстие притока и заборник воздуха. Для защиты от насекомых на него устанавливается сетка и небольшой навес от непогоды. Хотя отверстие и должно быть ниже вытяжного, но не стоит его монтировать на уровне ближе 2 метров от земли.

Нельзя недооценивать давление, которому будут подвержены трубы – все стыки и крепления должны быть сделаны надёжно. Именно разгерметизация каналов – самая частая проблема в самодельных вентиляционных системах.

Оборудование

На этом этапе устанавливаются элементы и механизмы, которые призваны сделать жизнь комфортнее. Их набор может быть разным, но их устанавливают в следующем порядке (если смотреть от входного отверстия):

очистительный фильтр;
калорифер, который подогреет воздух зимой (он может быть с блоком, управляющимся дистанционно);
вентилятор;
рекуператор;
кондиционер, который охладит воздух летом (устанавливается перед самым выходом воздуха в комнату).

В самом конце делается выходное отверстие (если требуется). Если оно проходит сквозь кровлю, по неотапливаемому чердаку, трубы должны быть утеплены. Монтируется и подключается вытяжной вентилятор.

Заключительные работы

Прокладываются силовые кабеля, подключаются к сети электроприборы, делается заземление. Проводится пробный пуск системы и проверяется правильность функционирования всех элементов.

После того, как будут выполнены декоративные отделочные работы, и вентиляция скроется потолком, выводятся диффузоры (декоративные решётки).

Механическая или искусственная вентиляция

В случаях, когда мощности естественной вентиляции недостаточно – необходима установка искусственной. Основа ее работы заключается в применении специальных устройств для вынужденного перемещения использованного воздуха и замене его на чистый. Одним из отличительных качеств этих систем является обработка воздуха. В зависимости от показаний происходит увлажнение, очистка, нагрев или охлаждение. Устройства, обеспечивающие выполнение этой работы: фильтры, пылеуловители, нагреватели, различные виды вентиляторов и воздуховодов. Проектирование зданий с данным видом вентиляции несет в себе большой объем работ еще перед установкой. На этом этапе должны присутствовать техническое, экономическое и санитарно-гигиеническое обоснование проекта. Важным является правильное определение того, какой вид вентиляции создает оптимальный микроклимат.

При механической вентиляции помещения дополнительно возможны увлажнение, очистка, нагрев или охлаждение воздуха

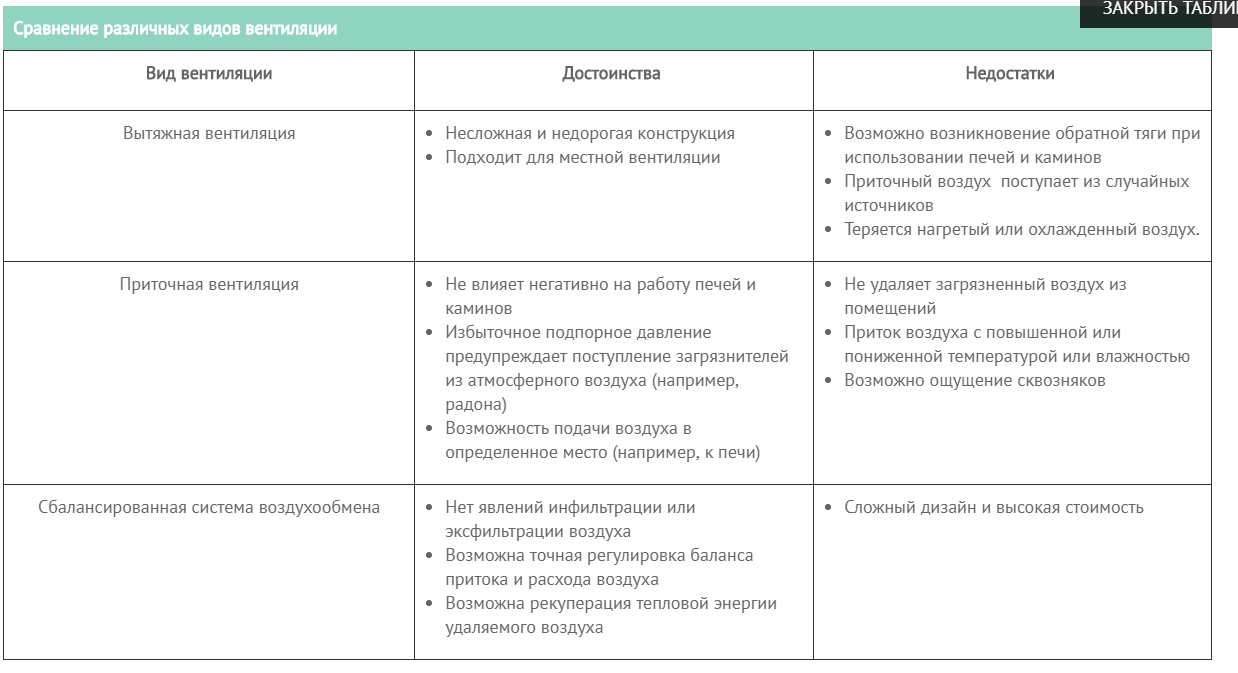

Если рассматривать плюсы и минусы искусственной системы, то можно выделить следующие:

нет зависимости от времени года и климатических условий;
производится любой, необходимый именно в определенной ситуации, вид очистки;
более дорогой вариант по сравнению с естественной;
большая энергоемкость.

Очень часто, чтобы взаимокомпенсировать достоинства и недостатки различных систем, применяются смешанные варианты.

Пример обустройства искусственной вентиляции в двухэтажном коттедже

Назначение приточно-вытяжной вентиляции: преимущества и недостатки

Самая распространенная вентсистема – с естественным передвижением воздушных потоков. Она прекрасно справляется со своими функциями поставки воздуха, снабженного кислородом и удалением отработанных масс, в том случае, если их движению ничего не мешает. Принцип ее работы основан на физических законах:

разница температур и давления в нутрии помещения и за его пределами;
разница давления в комнате и в месте установленной вытяжки (обычно – на крыше);
ветровое давление.

Достоинства приточно-вытяжной системы заключаются в том, что для ее устройства не требуется специальное оборудование. Отсутствие вентиляционных устройств не предусматривает и их обслуживание, расходов на электроэнергию.

Конструкция приточно-вытяжной системы

Недостатки:

Металлопластиковые или деревянные герметичные окна и двери.
Вентканал засоренный мусором, снегом, продуктами жизнедеятельности птиц, их гнездами.
Обмерзание, следовательно, уменьшение или полная закупорка вытяжной трубы в холодное время года.
Неправильно устроенная вытяжка над крышей, из-за чего она попадает в зону ветрового подпора. Потому, вытяжная труба должна возвышаться над коньком крыши не менее, чем на 50 см.
В многоэтажном доме – соседи могут нарушить венткороб во время ремонта.
Обратную тягу может «организовать» мощная кухонная вытяжка, которая прерывает поток отработанного воздуха в сторону санитарных комнат и начинает тянуть не только газы и пары из кухни, но и из вентотверстий.

Во-вторых, так как принцип работы основан на разнице температур, то вентиляция правильно работает только в холодное время года или в ночное время.

Классификация систем вентиляции

Системы классифицируются по различным критериям:

способ хранения;
деловое свидание, встреча;
способ воздухообмена;
конструктивное исполнение.

Тип вентиляции определяется на этапе проектирования здания. При этом учитываются как экономические, так и технические аспекты, а также санитарные условия.

Типы систем вентиляции по способу подачи

Исходя из способов подачи и удаления воздуха из помещения можно выделить 3 категории вентиляции:

естественный;
механик;
смешанный.

Расчет вентиляции выполняется, если данное решение способно обеспечить воздухообмен, соответствующий установленным нормам.

Когда естественная вентиляция не соответствует требованиям санитарно-гигиенических норм, выбирается второй вариант – механический способ активации воздушной массы.

По возможности, помимо второго варианта вентиляции, в проект включено частичное использование первой смешанной вентиляции. В жилых домах воздух проходит через окна, а вытяжная система располагается в кухне и санитарном помещении

Поэтому важно наладить хороший воздухообмен между помещениями

Смешанная вентиляция. Он используется, когда естественная вентиляция может быть не единственным вариантом. Механическая вентиляция предназначена для качественного воздухообмена в средах с очень загрязненным воздухом
