Какие бывают гайки: разновидности, область применения

Формы болтов

Болты тоже могут иметь разную форму шляпки. Наиболее часто используемые формы:

  • Откидные. Используются в такелажных работах, имеют ушко, позволяющее закрепить трос или верёвку.
  • Анкерные. Для крепления в глухое отверстие в материалах, где нет возможности нарезать резьбу. К примеру, в бетонных стенах.
  • Рым-болты. Похожи на откидные, также используются в такелажных работах.
  • С шестигранной головкой. Наиболее распространены.
  • Потайные. Головка изготовлена в виде усечённого конуса, не выступает над местом крепления.
  • С цилиндрической головкой. Для монтажа и демонтажа используется шестигранный ключ.
  • С полукруглой шляпкой. Малого размера с проточкой под шлицевую или крестовую отвёртку.


Потайной болт


Анкерный болт


Рым-болт

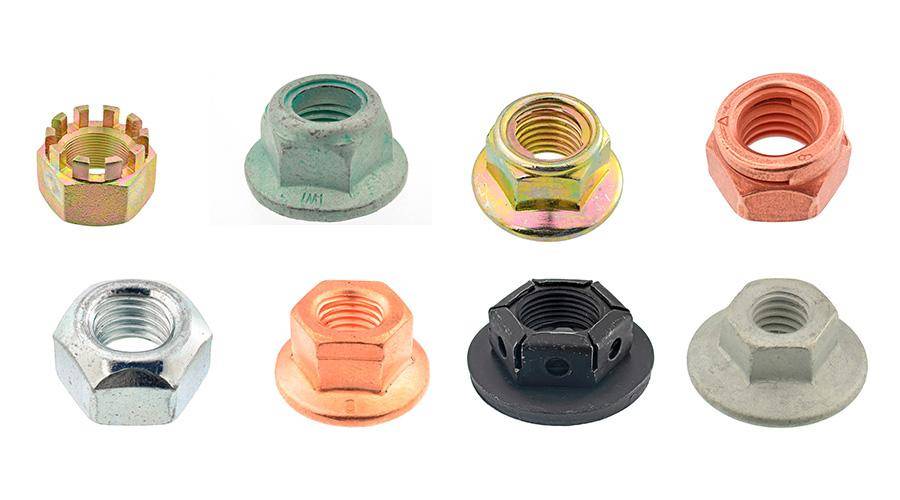

Самостопорящиеся гайки

Среди шестигранных существует семейство самостопорящихся гаек. Эти гайки имеют в конструкции элементы, препятствующие откручиванию в процессе эксплуатации, например, при вибрации. Стопорящий элемент представляет собой кольцевой вкладыш из нейлона, который располагается в специальной канавке имеющейся на опорной поверхности гайки (Рис. 10).

Рис. 10

При навинчивании гайки под давлением резьбы вкладыш деформируется и препятствует свинчиванию гайки. Гайки с неметаллической вставкой бывают высокие DIN 982 и низкие DIN 985 (Рис. 11).

Рис. 11

На том же принципе основана гайка с фланцем DIN 6926 (Рис. 12).

Рис. 12

В то же время самостопорящаяся гайка с фланцем может быть выполнена и целиком из металла. Эффект стопорения обеспечивается деформацией резьбового отверстия гайки: оно имеет овальную форму DIN 6927 (Рис. 13).

Рис. 13

Цельнометаллическая самостопорщаяся гайка выпускается также на базе основного типа DIN 6925 (Рис. 14).

Рис. 14

Самостопорящиеся гайки выполняются также на базе корончатых, колпачковых и других гаек.

Неординарная стопорная гайка DIN 7967 вырубается из тонкой жести и используется чаще всего для законтривания (Рис. 15).

Рис. 15

Что такое гайка: виды и типы

Основные виды гаек определяют следующие:

  • Шестигранная. Это наиболее распространённый тип крепежа. Достоинства – надежное соединение, разнообразие типоразмеров, широкий спектр применения. Отличительная особенность шестигранной гайки – наличие фаски. Фиксация выполняется при помощи шестигранного ключа.
  • Корончатая. Это шестигранная гайка с прорезями на верхней части. По своей форме напоминает корону. Производится в низком и обычном вариантах. Обеспечивает соединение элементов на особенно ответственных участках.
  • Гайка-барашек. Имеет своеобразные «ушки», похожие на рожки барана. Может устанавливаться при помощи рук без использования специнструментов.
  • Шлицевая. По бокам гайки имеются специальные пазы для ключа. Такие пазы облегчают процесс установки крепежа. Обычно шлицевые гайки применяются в машиностроении и приборостроении.
  • Квадратная. Это гайка с нестандартной формой головки, надежно удерживающая крепёж. Устанавливается в паз квадратной формы и остаётся неподвижной. Хорошо сопротивляется натяжению и ослаблению. Применяется для создания соединений повышенной прочности.
  • С фланцем. Такая гайка с одной стороны имеет шестигранную форму, с другой – круглую полоску с отверстием (фланец). Позволяет снизить давление на поверхность.
  • Рым-гайка. Имеет специальное кольцо для захвата элементов деталей. Используется в судостроении, строительстве, медицине, пищевой промышленности.
  • Колпачковая. Снабжается колпачком сферического вида. Применяется в машиностроении, строительстве и в качестве декора. Колпачок может закрывать заусенцы и острые предметы.
  • Самоконтрящаяся. Гайки самоконтрящаяся обеспечивает надёжное закручивания и подходят для многократной эксплуатации. Может закручиваться как стандартными ключами, так и гайковертами. Принцип действия основан на методе стопорения. Самоконтрящиеся гайки создают надежное соединение при значительной вибрации.
  • Потайная. Метрическая часть располагается внутри рабочего материала. Крепёж характеризуется повышенной прочностью. Используется в мебельном производстве и при креплении листовых материалов.
  • Антивандальная (отрывная). Изделие имеет гладкую поверхность, что обеспечивает надежную защиту от срыва. Используется в рекламе, дверных и сейфовых замках.
  • Накидная. Это шестигранная гайка, используемая для муфтового стыка труб. Сфера применения – сантехника и системы вентиляции.

Материал изготовления

Для промышленного производства гаек используются следующие материалы:

  • Сталь. Может быть нержавеющей, углеродистой и легированной. К достоинствам стального гаечного крепежа относятся высокая прочность, устойчивость к коррозии, жаропрочность, а также хорошая свариваемость.
  • Латунь. Характеризуется высокой прочностью, антикоррозийными свойствами, влагостойкостью, стойкостью к агрессивным средам. Латунные сплавы могут содержать добавки железа, олова, никеля.
  • Пластик. Пластиковый крепёж обладает меньшей прочностью по сравнению с металлическим. Он применяется для монтажа конструкций, не подвергающихся значительному давлению и повышенным нагрузкам.
  • Медь. Редко используется при производстве гаек. Медный крепёж отличается высокой пластичностью и устойчивостью к коррозии, но имеет ограниченную прочность. Применяется при создании декоративного крепежа.

Положительные и отрицательные свойства

Резьбовые соединения получили большое распространение благодаря большому количеству эксплуатационных свойств. Важнейшими считаются:

  • Долговечность.
  • Надёжность.
  • Контроль силы сжатия.
  • Крепление детали в нужном положении.
  • Эффект самоторможения.
  • Возможность монтажа большим количеством различных инструментов.
  • Простая конструкция.
  • Большой сортамент.
  • Невысокая стоимость.

При всех положительных качествах спираль имеет ряд характерных недостатков. Нагрузка распределяется неравномерно. Первый виток испытывает 50% общего давления.

Классификация резьбовых соединений

Профиль может иметь несколько видов. Он разбивает резьбу на определённые группы, которые применяются для создания различных соединений:

  • Дюймовая.
  • Метрическая.
  • Трубная.
  • Упорная.
  • Трапецеидальная.
  • Круглая.

Коническая резьба отличается наличием конусности 1:16. Такая конструкция позволяет создать герметичные стыки без применения стопорных гаек.

Для дюймовой резьбы не существует отечественного стандарта. Профиль такой резьбы имеет вид треугольника. Угол 55 градусов. Число витков на одном дюйме определяет шаг профиля. Стандартизация конструкции затрагивает наружные диаметры 3/16″ – 4″ с витками на 3—28″.

Резьба дюймовая коническая сделана с конусом 1:16. Угол профиля равен 60 градусам. Это изделие создаёт высокую герметичность, причём без установки специальных уплотнений. Применяется для гидравлических систем, а также трубопроводов небольшого диаметра.

Цилиндрическая трубная резьба ГОСТ 6357–81 используется как одновременный крепёж и уплотнение. Форма профиля сделана в виде равнобедренного треугольника, имеющего угол наклона 55 градусов. Чтобы достичь высокой герметичности, профиль имеет верхние грани закруглённого типа. Чтобы не повредить стенки конструкции, такая резьба отличается сокращённым шагом. Её используют в системах отопления, создании водопроводных коммуникаций.

Трапецеидальная резьба изготавливается по ГОСТ 9481 −81. Она применяется в крепёжных соединениях вида винт-гайка. Внешний вид профиля напоминает равностороннюю трапецию с углом наклона 30 градусов. В червячных передачах значение угла увеличивается до 40 градусов. Применяется для крепежа деталей диаметром 10−640 мм.

Упорная резьба стандартизируется ГОСТом 24737−81. Её используют в крепеже, который во время эксплуатации подвергается мощным осевым нагрузкам, направленным в определённую сторону. Профиль имеет форму разносторонней трапеции. Одна грань наклонена под углом 3 градуса, противоположная — 30 градусов. Такой резьбой соединяют детали диаметром 10—600 мм. Шаг профиля находится в диапазоне 2—25 мм.

Круглая резьба ГОСТ 6042–83 формируется соединением дуг. Угол наклона между ними составляет 30 градусов. Основным преимуществом этой конфигурации считается высокая устойчивость к повышенному износу. Поэтому её широко используют в создании трубопроводной системы.

Общие сведения о крепежах

Классификация систем стандартов

  • ГОСТ, разработана и принята в производствах с конца 1980 года на территории СССР. В последующем времени её пересматривать не стали. В добавлении к имеющимся значениям добавляются современные разработки, принятые на территориях стран СНГ. К аббревиатуре ГОСТ добавляется литера заглавной буквы названия соответствующего государства.
  • Система стандартов DIN c 1952 года существует в Германии и рекомендована на просторах Европы.
  • ISO, эти стандарты объединили все новинки разработок производителей крепёжных метизов Европейских стран, Англии и США.Адаптированы все значения полностью к системе DIN во всём мире

EN кодекс чисто европейских стандартов крепёжных элементов, но полностью ориентированный на систему ISO.

Для чего необходимы метизы крепления

С их помощью получают несколько видов соединений деталей:

  • Разъёмные соединения, производятся с помощью болтов, гаек, шайб, резьбовых шпилек, винтов, самонарезающих винтов. Это соединения много разового использования.
  • Жёсткое присоединение. Достигается с помощью клёпок.

Область применения

  • Машиностроение.
  • Производство автомобилей.
  • Производство электротехнической продукции.
  • Строительство.
  • Изготовление мебели.

Деление по материалу изготовления

  • Стальные крепёжные изделия. Используются при их производстве различные марки стали в зависимости от области применения продукта.
  • Крепёж из нержавеющей стали, детали применяются в химических агрессивных средах и с повышенной влажностью.
  • Алюминиевые метизы. В основном это заклёпки и редко определённый вид гвоздей.

Related Posts via Categories

  • Класс прочности болтов – насколько хорошо метизы противостоят разрушению?
  • Анкерный болт с гайкой – испытанный вариант крепежа
  • Дюбель-гвоздь – какие крепежные изделия самые качественные?
  • Анкерные болты – особый вид крепежа для сложных конструкций
  • Обозначение болтов по ГОСТ – ориентируемся в мире метизов
  • Как заклепать заклепку – автоматические и ручные методы для разных материалов
  • Изготовление болтов – понятный технологический процесс
  • Игольчатый пружинный шплинт – ушастый крепеж для сферы машиностроения
  • Высокопрочные болты – полная информация о крепежных изделиях
  • Размеры вытяжных заклепок – над чем следует подумать при расчете?

Сфера применения резьбовых соединений

Резьбовые элементы используют для:

  • стыковки различных агрегатов (например, коробки передач с двигателем);
  • сборки узлов (например, винты соединяют крышки с корпусом генератора);
  • соединения металлоконструкций (наряду с заклепками и дуговой сваркой);
  • сборки трубопроводов для подачи газа и воды (такое сопряжение имеет );
  • крепления технологического оборудования к фундаментам (например, металлорежущие станки устанавливают на залитые в бетон анкеры).

Резьбы принято разделять на категории по назначению:

  • крепежные (например, метрические);
  • крепежные с одновременной герметизацией (конические);
  • грузоподъемные (например, упорные).

Как выглядит болт и чем отличается от винта

Как упоминалось выше, чтобы четко разграничивать, чем отличается болт от винта, определение каждого из них должно производиться по методу крепления. Так, в качестве фиксирующего элемента у болта используется гайка, а винт непосредственно закручивается вглубь скрепляемых деталей и имеет встречную резьбу во второй из них. Гайки должны иметь такой же размер резьбового отверстия, что и болты, иначе они не подойдут.

Всегда можно уточнить, какая конструкция бывает у болтов с шестигранной головкой, и определить, чем отличается винт от болта, по ГОСТу 7805-70. Именно этот документ регулирует производство названных деталей и их качественные и количественные характеристики.

Чаще всего изготавливаются универсальные болты с полной резьбой, но бывают и варианты с неполной — для скрепления плоских деталей большой толщины. По принципу крепления также можно понять, чем отличается болт от винта. Ведь при использовании болта, всегда его второй конец выходит из скрепляемой детали и фиксируется гайкой, тогда как у винта он прячется внутри детали. При рассмотрении конструктивных особенностей уже упоминалось, чем отличается болт от винта, и именно по этому различию болты предназначены для соединения двух плоских деталей, а винты — для плоской детали с изделиями любой толщины.

Болты к тому же при скреплении с гайкой под воздействием вибраций или при соединении деревянных деталей имеют свойство саморазвинчиваться. Чтобы предотвратить это, надевают на болт контргайку (вторую вслед за первой) или используют самоконтрящиеся гайки.

Чтобы не повредить болтом мягкий материал, такой как дерево или пластмасса, и чтобы крепеж под воздействием нагрузок не продавил мягкий материал, под головку болта кладут шайбу. Для более надежных соединений используют две шайбы, помещая вторую под гайку.

Классификация

Всего запатентовано более 100 видов самоконтрящихся гаек. Их можно разделить на две большие группы:

  • с неметаллическим кольцом;
  • цельнометаллические.

Неметаллический вкладыш

Гайка самоконтрящаяся с нейлоновым кольцом (DIN 985 или DIN 982 — нанесен цинк) представляет собой обычный шестигранный метиз с плотно завальцованным в верхней части резьбы (чтобы не провернулось) полимерным кольцом (может быть черным, синим, белым). На вставке резьба заранее не нарезается. Появляется во время закручивания. Это позволяет создать необходимый натяг при стопорении резьбовой пары (за счет упругости нейлона). У таких гаек есть свои плюсы и минусы.

  • можно использовать много раз — после скручивания нейлон приобретает первоначальную форму;
  • накручивается на болт любой длины;
  • обеспечивает уплотнение соединения — не пропускает жидкости.
  • выдерживает температуру не более +120oС, в связи с чем не может применятся в двигателях;
  • растворяются в агрессивных химических растворах.

Цельнометаллические

Стопорящие свойства цельнометаллических гаек появляются благодаря частичной деформации их резьбы или создания дополнительного сцепления с соединяемой деталью с помощью фланца со специальными насечками.

Нарушение геометрии участка гаечной резьбы называется «обжатием». Выполняется после нарезки резьбы на специальном оборудовании в осевом или радиальном направлении, а так же под углом. В результате, для закручивания нужно приложить больше усилий. Естественно, и скрутить такую гайку просто не получится.

  • нужны большие усилия для срыва зажатой гайки;
  • не боятся высоких температур — выдерживают до +750oС;
  • можно использовать в средах с активными химическими веществами.
  • практически все варианты гаек одноразовые — срывается резьба;
  • нельзя накрутить на длинный болт — причина та же;
  • болт и гайка должны быть одинаковой твердости. В противном случае на более мягком металле резьбовое соединение не держит.

В линейке цельнометаллических гаек со свойством самостопорения наиболее популярны:

гайка самоконтрящаяся с шайбой. Ее еще называют резьбовой гайкой с вставкой из пружинной стали, которая обеспечивает надежность зажима за счет упругой деформации дополнительного кольца — показатели крутящего момента самые высокие среди этого класса метизных изделий (регулируются евростандартом ISO 2320). Отличается высокой прочностью, не боится коррозии и перепадов температур. В комбинации с фланцем шайба способна держать соединение в самых ответственных местах: самолеты, ракеты, двигатели внутреннего сгорания и т.д.

фланцевые (DIN 6923). Метизы изготавливаются из цельного металла. Держат резьбовое соединение за счет насечек на фланце. Могут быть с деформированными участками резьбы, что увеличивает прилагаемую силу при срыве;

с искаженным участком резьбы. Наиболее распространенный вид гайки с сильным крутящим моментом, возникающим из-за перекошенной в отдельных местах резьбы (сделано специально). За счет неправильно нарезанных витков обеспечивается устойчивость к вибрации резьбового соединения;

деформацией на элипс. Обычная гайка с двух сторон на станке обжимается, после чего теряет форму круга. Резьба при этом не нарушается. При закручивании овальная форма стремится принять прежнюю форму. Благодаря этому создается фиксирующее сжатие;

обжатые по торцу в трех точках. Контрящая часть гайки находится в верхней части. Деформации подвергаются 1-2 витка резьбы. Этого достаточно для надежного фрикционного соединения;

конусообразным воротником. Гайка выпускается с конусообразным буртиком меньшего диаметра — получают за счет обжатия в трех местах. В результате создается гибкая динамика стопорного момента — крутящий момент затухает в осевом направлении;

колпачковые с пластиковой вставкой (крепятся около колпачка). Встречаются редко, в основном в транспортных средствах. Чаще можно увидеть без нейлонового кольца. Имеют размеры от М5 до М16. Используются для защиты от протечек масла.

Затяжка колесных гаек

Помимо правильного выбора гаек и болтов для литых дисков нужно ещё и правильно из установить и затянуть.

Причина, по которой стоит избегать использования этого инструмента во время удаления, заключается в том, чтобы не допустить царапин на карманах крепления колеса. В принципе, повод для того, чтобы избежать использования ударного пистолета для установки крепежа, еще более прост — это элементарно неправильно.

Правильная сила зажима имеет решающее значение как для ухода за колесами, так и для работы. С одной стороны, чрезмерное затягивание может деформировать карманные сиденья крепежа колеса. В крайнем случае это может создать перелом в сплаве, что способно привести к возможному отказу колеса. Учитывая легкие роторные шляпы, представленные на многих сегодняшних автомобилях, это открытое приглашение к деформации диска и деформации педали тормоза.

Сломанная гайка

Если колесо центрировано с помощью его центрального отверстия, подходящего к фланцу ступицы, это центровая конструкция. Это означает, что центрирующий подход основывается на центральном отверстии колеса на центральном установочном фланце ступицы.

Установка диска и дисковых болтов (вид сверху) без центровочного кольца и с ним

«Круг болтов» (PCD) относится к расстоянию между крепежными отверстиями колеса, используя диаметр или круг, в качестве измерения. Если мы проведем круговую линию, проходящую через центр всех отверстий для болтов, это измерение кругового диаметра укажет круг болта. Например, если 4,5-дюймовая окружность может быть расположена в центре группы болтовых отверстий, это «4,5-дюймовый круг болта». Если круг измеряет 100 мм, это круг диаметром 100 мм и т. д.

Если хотите измерить круг болта с помощью линейки, помните, что мы просто пытаемся найти диаметр воображаемого круга, который проходит через центр каждого отверстия крепления. Если колесо или ступица имеют прямо противоположные отверстия (как показано на колесе с четырьмя болтами, шести болтами или 8-болтовым колесом), просто измерьте от центра одного отверстия до центра отверстия непосредственно по образцу (или снаружи одного отверстия во внутреннее пространство противоположного отверстия).

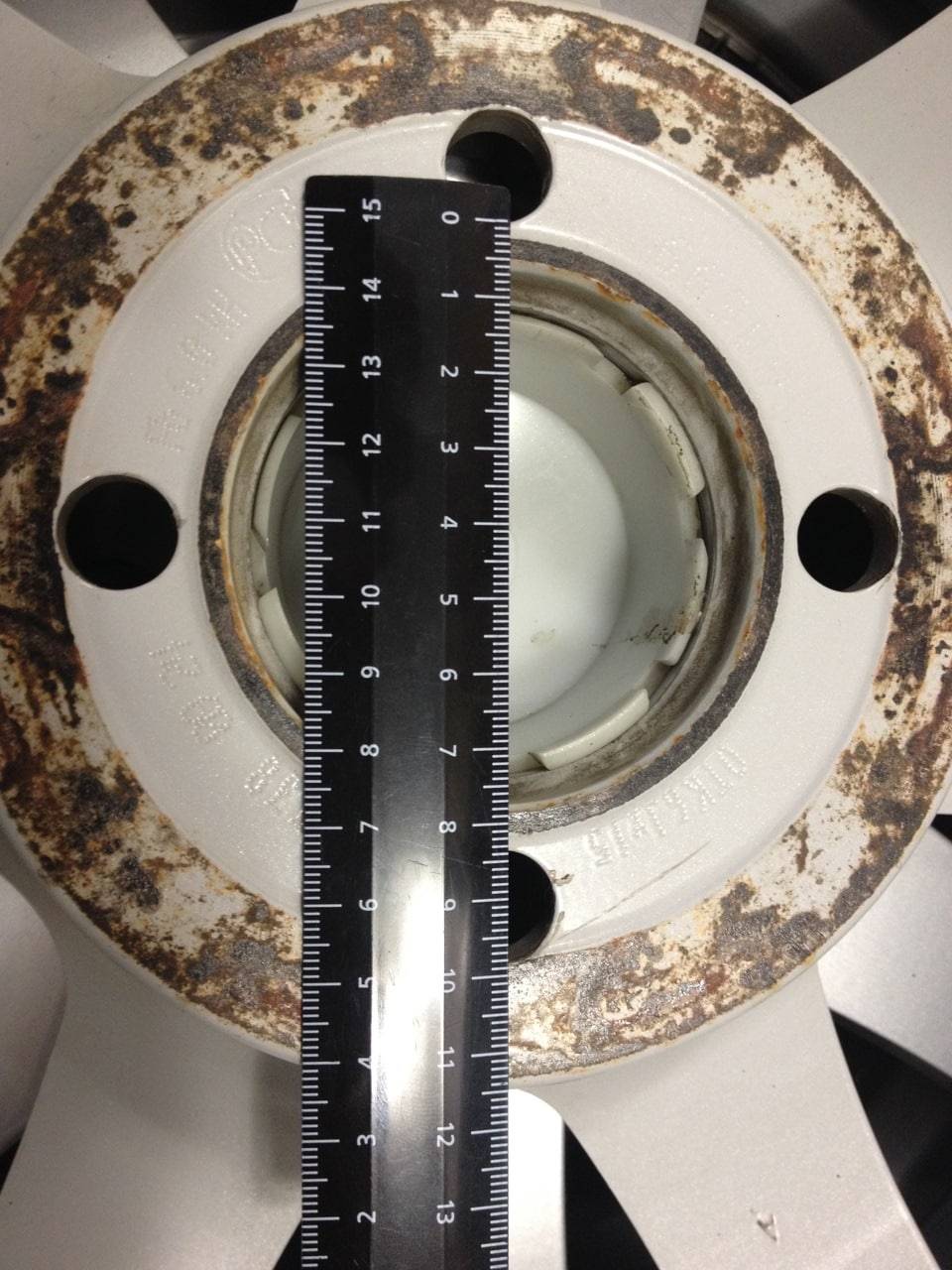

Замер «круга болтов» для четного количества крепежный отверстий

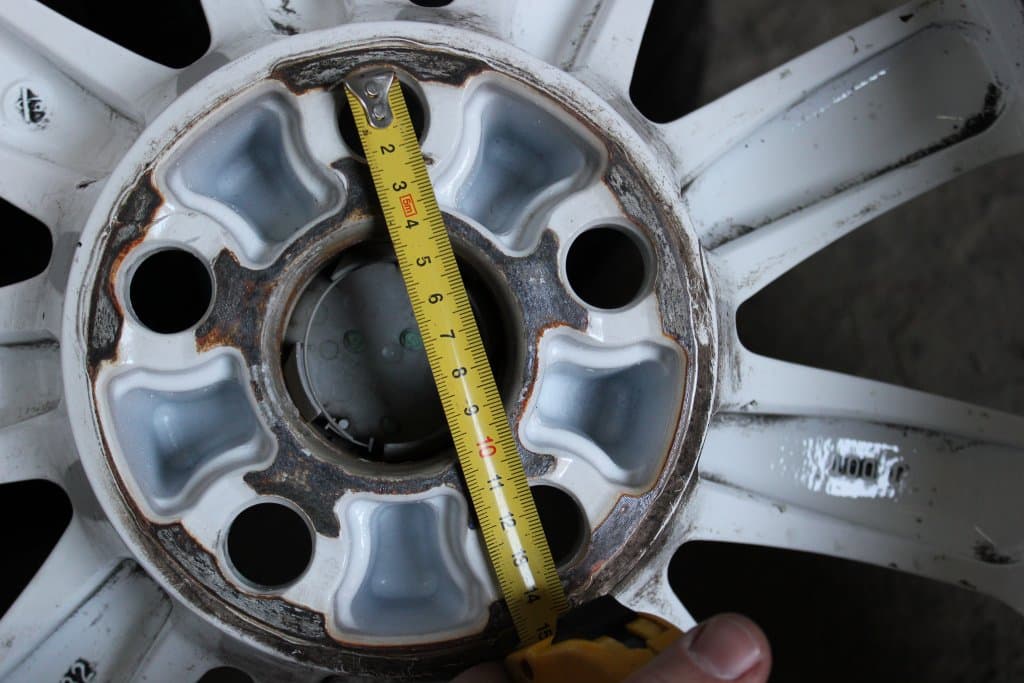

Если колесо или ступица имеют рисунок с пятью болтами, измерьте от центра одного отверстия до внешнего края отверстия, расположенного дальше всего.

Замер «круга болтов» для нечетного количества крепежный отверстий

Замер «круга болтов» в зависимости от количества крепежный отверстий

Болт

Ступенчатый болт отличается тем, что диаметр его резьбы меньше диаметра гладкой части. У фундаментного болта головка имеет особую форму, помогающую крепить оборудование прямо к основанию.

Самое большое распространение получил болт с головкой в форме шестигранника под гаечный ключ. Размеры болтов могут быть различными.

Такое крепежное изделие, как болт, обычно вставляют в заранее выполненное сквозное отверстие деталей, подлежащих скреплению, затем на резьбу навинчивается гайка, и происходит стягивание деталей гаечным ключом. Сила трения позволяет добиться фиксации соединения. Для перенесения на болт части нагрузки требуется максимальная точность изготовления стержня и отверстия под него в деталях. Чтобы детали не деформировались, под головку болта и гайку помещают шайбы. Размеры болтов позволяют найти подходящий крепеж для любой задачи.

Шестигранная гайка и её собратья

В этой статье мы расскажем про незаменимый крепёж – гайку и её виды, попробуем разобраться: какая гайка – высокопрочная, а какая – самая длинная.

Для начала, определим, что же это такое. Итак, гайка это крепёж из металла, с резьбовым отверстием по центру и специальной формой, предусмотренной конструкцией для передачи крутящего момента специальным инструментом – гаечным ключом. Исключения составляют: гайка-барашек, которую можно закрутить пальцами и также быстро открутить, что удобно для закрепления временных конструкций, и гайка шлицевая, для крепежа которой понадобится вилочная отвёртка, так как при «утапливании» её в детали, исчезает всякая возможность подобраться к боковым граням.

Виды гаек

Самая распространённая гайка – гост 5915-70, она же шестигранная. Стоит знать, что гайка din 934– тот же самый предмет. Дело только в том, что din – международный стандарт, а ГОСТ – не совсем совершенная российская система. Гайка бывает удлинённой, высокой, низкой, колпачковой (декоративной). Закручивается гаечным ключом. Все работы в промышленности, производстве, строительстве ведутся с использованием этого маленького, но незаменимого крепежа. Что касается самой прочной гайки – это чёрная калёная din 934с классом прочности 12.

Бывает, что требуется гайка дин 933, однако, как ни странно, это означает, что требуется болт din 933. А вот правильная гайка к нему din 934.

Гайка din 929тоже относится к семейству шестигранных, а называется приварной из-за того, что имеет в зависимости от размера приварные выступы или приварное кольцо.

Гайка стопорная или как называют в народе: “глухая” – полукруглый колпачок с одной стороны, а с другой метрическая резьба. Отсюда ещё одно её название: гайка колпачковая. Используется она при соединении и монтаже деталей и различных конструкций с помощью винтов, болтов и шпилек. Класс прочности 6. Зачастую она играет роль аккуратной декоративной заглушки отсюда ещё одно её название: декоративная. Колпачок гайки служит не только для красоты, но способен защитить соединение от повреждений механического характера и коррозии.

Гайка сфланцемиспользуется при создании разъёмных креплений. По сравнению с простой гайкой она, называемая по стандарту крепежа гайка din 6923, большей площадью прилегает к материалу, тем самым плотнее удерживая его. Это удобно при монтаже листового металла: такая гайка, соединяясь с другим крепежом, не деформирует закрепляемый материал. Также она может называться: «гайка с прессшайбой. Говоря техническим языком, это сложная совмещённая конструкция, состоящая из гайки и фланца. Если гайка высокая, то по системе стандарта крепежа она будет называться гайка din 6331. Изготавливают такие гайки из углеродистой стали и стали нержавеющей типа А2 и А4. Класс прочности равняется 8, 10 или 12.

Гайка din6334– самая длинная из всех гаек. Это неудивительно, ведь она – соединительная. Три размера диаметра резьбы её длина.Используется для соединения и удлинения шпилек и штифтов подходящего размера резьбы. Для производства таких гаек используется углеродистая или нержавеющая сталь тип А2 и А4 латунь. Класс прочности 8 и 10. Часто гайки из углеродистой стали продаются оцинкованными.

Гайка din 439 – шестигранная низкая, может быть с фаской, двусторонней фаской, с крупной или мелкой резьбой, резьба может быть правой или левой.

«Резьбовая заклёпка» – такое название получила гайка накидная. Она удобна при создании неразъёмного соединения в труднодоступных местах.

Гайка низкая с добавленными витками резьбы становится гайкой высокой, однако, на практике видимого увеличении надёжности это не добавляет.

Шайбу! Шайбу!

В правильных конструкциях, при использовании болта и гайки не забывают про шайбу, которую размещают под головкой болта и под гайкой, что значительно снижает напряжение в местах взаимодействия с конструкцией, а также гайка с шайбой защищает от смятия. Кроме того, благодаря шайбе равномерно распределяется усилие сжатия поверхности вокруг закреплённого болта.

Покупая крепежи оптом, часто интересует вес изделий. Если рассчитать конкретно, взяв, например, изделие «гайка din 934», вес будет зависеть от размера крепежей. Так гайка М3 будет весить 300 гр – 1000 шт, а М4 – 700 гр. за 1000 шт., ну, а М6 2100 гр. за 1000 шт.

Статьи о продукции
12.06.2019 16:57:15

Виды гайки

Гайка имеет широкое применение во всех отраслях промышленности, существуют как универсальные ее разновидности, так и узкоспециальные, применяющиеся только в определенных типах соединений или сферах производства. Ниже описаны основные, наиболее часто встречающиеся виды гаек и их назначение.

Гайка шестигранная

Этот тип встречается и востребован чаще всего, она представляет собой шестигранник, часто с фаской по краю, для того, чтоб закрутить ее, используются разные типы гаечных ключей, в зависимости от места, где располагается крепеж. Сфера применения широка, встречается повсеместно.

Гайка корончатая

Представляет собой обычную шестигранную гайку, на одном из торцов которой вырезаны несколько пазов, количество их четное, глубина небольшая. Такая конфигурация делает ее отдаленно похожей на корону, оттуда и название. Для ее применения требуется не только винт или шпилька, но и дополнительный элемент – шплинт, который вставляется в отверстие на болте и фиксируется в полости паза. Конструкция, которую имеет гайка корончатая, позволяет зафиксировать соединение и тем самым избежать его самопроизвольного раскручивания Сфера применения – нагруженные соединения, работающие в условиях высокого уровня вибрации.

Гайка сферическая или колпачковая

Эта гайка по большей части предназначена не для фиксации крепежа, а для его маскировки или защиты. Боковая поверхность выполнена также под шестигранник, но она не сквозная, а глухая – сверху имеется полусфера. Часто используется в мебельном производстве, однако применяется и в других областях для защиты персонала от травм, которые могут произойти при столкновении с торчащими концами крепежа.

Гайка барашек

Отличается от остальных необычной конфигурацией – имеет специальные выступы, напоминающие лепестки или лопасти пропеллера. Барашковая гайка закручивается исключительно вручную, может использоваться как элемент декора, но преимущественно применяется при сборке мебели. Преимуществом является возможность наиболее эффективно использовать физическую силу для затяжки крепежа в условиях ограниченного пространства.

Гайка квадратная

Такая гайка, если посмотреть на нее сверху имеет форму квадрата. Отличается тем, что одна из немногих гаек, при фиксации соединения остается неподвижной – она утоплена в пазу квадратной формы и соответствующего размера, а вращается болт или винт. Также может быть приварной и использоваться для соединения тонкостенных деталей.

Гайка шлицевая

Как и предыдущий вид гайки, шлицевая гайка утапливается в пазу, однако фиксация производится при ее вращении. Оно осуществляется сверху, специальной вилочной отверткой, чьи выступы вставляются в шлицы гайки. Используется в машиностроении, при создании приборов, в авиационной промышленности.

Гайка с фланцем

Представляет собой гибрид обычной шестигранной гайки и шайбы. Используется в соединениях, где необходимо снизить давления крепежа на поверхность. Может иметь разную высоту – чем она больше, тем более интенсивную нагрузку способно выдерживать соединение.

Существует еще много разновидностей гаек, не вошедших в это перечисление и, тем не менее, имеющих широкое распространение.
