Виды цоколей ламп освещения: стандартная маркировка и разновидности цоколей для электролампочек

Какой может быть мощность

Этот параметр в маркировке обозначается буквой W и идущими за ней цифрами. Зная мощность люминесцентной лампы, можно определить, помещение какой площади ей можно осветить. К примеру, этот показатель может кодироваться как 11 W, 15 W, 20 W.

В отношении мощности обозначения в маркировке люминесцентных ламп соответствуют определенным шифрам такого же оборудования с нитью накаливания. Указываются эти соотношения в специальных таблицах. Представленные в них данные могут значительно облегчить выбор покупателю. К примеру, обозначение 11 W будет соответствовать мощности лампы накаливания в 55 W, 15 W — 75 W, 20 W — 100 W.

Преимущества и недостатки

Главный плюс цоколей состоит в том, что с их помощью происходит подключение лампы к источнику питания. Благодаря его наличию обеспечивается надежная фиксация осветительного прибора, осуществляется замена непригодного на исправный или более/менее мощный.

Вам это будет интересно Рейтинг лучший инфракрасных обогревателей

Достоинством можно считать многообразие относительно конструктивных особенностей. То есть, в дизайнерских целях можно использовать как крупные резьбовые цоколи, так и едва заметные, как телефонные или фокусирующие.

Недостатки у переходника между патроном и колбой также имеются. В большинстве своем они заключаются в гибкости и ломкости тонких металлических контактов.

Неисправный

Для резьбового алюминиевого корпуса характерно окисление, из-за которого выкрутить лампу бывает очень не просто. Порой цоколь остается в патроне, а стекло в руке.

Резьбовые цоколи ламп

Самый распространённый способ соединения лампы с патроном достигается при помощи резьбового (винтового) цоколя. В технической документации к лампам он обозначается как Exx, где E – первая буква фамилии изобретателя (Edison), а xx – диаметр в миллиметрах. Этот быстрый и, главное, безопасный способ соединения был разработан в 1909 году и, несмотря на множество альтернативных решений, до сих пор занимает лидирующие позиции.

Лампу с резьбовым цоколем по часовой стрелке вкручивают в патрон, один из контактов которого соединяется с нулевым проводом, а второй – с проводом от выключателя. При таком подключении на токоведущих частях светильника отсутствует опасное напряжение, если выключатель находится в положении «выключено». С учетом того, что напряжение электрической сети разных стран сильно отличается, было разработано несколько диаметров резьбового цоколя. В Европе и превалирующей части азиатских стран, где сеть переменного тока питается напряжением 220-230 В 50 Гц, стандартным считается цоколь Е14, Е27 и Е40.

Е27 или ES – самый популярный цоколь лампочки, который перекочевал от нити накала сначала к энергосберегающим компактным люминесцентным, а затем и к светодиодным лампам. Он настолько надёжен и удобен в эксплуатации, что им оснащают наибольшее количество осветительных систем. При этом новые источники света всячески подстраивают под стандарт Е27.

Е40 или GES применяют в лампах большой мощности. Например, лампы накаливания с диаметром цоколя 40 мм мощностью 500 Вт используют в освещении улиц и производственных цехов. Появившиеся КЛЛ и LED-лампы, хоть и потребляют в несколько раз меньше энергии, также выпускают с цоколем Е40, чтобы не менять более дорогостоящие светильники.

https://youtube.com/watch?v=N720DU7smKg

Во времена СССР имели популярность миниатюрные лампочки Е10, рассчитанные на низкое напряжение (2,5-6,3 В). Они применялись в подсветке низковольтной аппаратуры и ёлочных гирляндах, но с появлением ярких светодиодов ушли в историю.

В Северной и частично в Латинской Америке используют другие резьбовые типы цоколей ламп, а именно Е12, Е17, Е26. Такие лампы рассчитаны на сеть 115В/60 Гц, и их нельзя эксплуатировать в других странах.

Во время покупки светильника следует обращать внимание не только на размер патрона, но и на форму плафона. Некоторые плафоны рассчитаны исключительно на «миньон» и желание вкрутить более мощную лампочку (большого размера) может закончиться неудачей

В таком случае советуем приобрести компактную светодиодную лампу на 220 В с подходящей формой колбы. Благодаря повышенной светоотдаче и низкой температуре корпуса, этот источник света можно использовать в любых домашних светильниках.

Умные

Умный цоколь предлагает фирма REDMOND. Модель называется SkySocket 202S – это инновационное устройство, которое позволит контролировать освещение в комнате с любого расстояния!

В любой момент можно проверить, включён ли свет в квартире. Можно контролировать освещение посредством мобильного приложения.

Smart цоколем управляет мобильное приложение Ready For Sky: внутри дома или в квартире (до 50 м.) при помощи Bluetooth, а с далёкого расстояния при подключении технологии R4S Gateway на домашнем смартфоне.

При помощи смарт-цоколя можно включать свет для создания эффекта присутствия в доме почти с любого расстояния, настроить включение света на дачном участке в ночное время суток, перед сном выключить свет в прихожей со смартфона, не вставая с дивана, наладить «световой» будильник по утрам, чтобы быстрее пробудиться.

Ещё одним преимущество является планировка включения и выключения освещения: когда SkySocket очутится в зоне действия Bluetooth смартфона, лампочка сама включится. А если связь между устройствами прервется, свет моментально выключится. Smart цоколь совместим с любыми экономными лампам с патроном Е27.

Особенности и применение некоторых видов цоколей для ламп

Винтовой цоколь Е

Маркировка этой группы достаточно проста. Она включает в себя букву «Е» и обозначение диаметра корпуса. Для лучшей совместимости часто можно найти специальные адаптеры, которые значительно облегчают работу. Самыми популярными среди цоколей этого типа есть Е10, Е14, Е27, Е40. Этот подвид используется как для ламп накаливания, так и для энергосберегающих и светодиодных. Наибольшей популярностью пользуется классический Е27 и Е14. Самый большой тип применяется для освещения больших площадей – улиц, парков, промышленных зданий.

Штырьковый цоколь G

В конструкциях этого типа используются штырьки, и какая-либо резьба отсутствует. Они используются в маленьких галогеновых лампочках, а также светильниках встроенного и точечного типа. Самые распространенные из них – это G4 (самые компактные, предназначены для точечного освещения интерьеров), G5.3 (чаще всего встречается в потолочных светильниках), G9 (применяют в декоративном освещении под напряжением 220 В), G10 (иногда встречаются в настенных светильниках), G13 и G23 (используются в стандартных люминесцентных лампочках внутреннего освещения, однако отличаются большей осветляемой площадью, нежели лампы накаливания).

Цоколь с утопленными контактами R

Это разновидность цоколей, которые рассчитаны на высокие показатели мощности и температуры, предназначены для галогенных, трубчатых и кварцевых ламп. В маркировке указываются также цифры, обозначающие длину трубки в мм.

Штифтовой цоколь B

Эта же группа примечательна своими ассиметричными краями, которые устанавливаются в патрон по строго заданному положению, примером фокусировки света в конкретном положении, что надобно в автомобильных лампочках. Этот вариант более компактен, чем стандартный винт Эдисона и отличается ускоренным процессом замены неработающей лампы.

Софитный цоколь S

Это разновидность двусторонних цокольных конструкций, предназначенных для освещения санузлов или подсветки различных предметов (витрин, номерных знаков, зеркал). Нередко используется в сценической аппаратуре. Отличается характерным расположением контактов по обе стороны. Маркируется Sx, где х обозначает диаметр корпуса. Может фиксироваться как с двух сторон, так и с одной.

Фокусирующий цоколь P

Эта цокольная вариация изготавливается с использованием сборной линзы для направления потока света. Они служат для навигационных огней, кинопроекторов или прожекторов. При маркировке указывается диаметр фланца, который фокусирует свет, либо произвольной части корпуса.

Телефонный цоколь Т

Это редко встречаемые конструкции как правило осуществляют мелкую подсветку оборудования, на клавиатуре компьютера или в пультах управления. Выводы установлены на внешнем основании, ширину которого обозначают маркировочные цифры.

Нечасто встречающаяся разновидность, которая зачастую применяется в проекционном оборудовании.

Бесцокольный тип W

Самый элементарный подвид, где проволочные контакты выводятся наружу сквозь стеклянную колбу, толщину которой с одним токовым выводом и указывают в маркировке. Дальше ставят множительный знак ширину основания в миллиметрах. Их примеры можно встретить в гирляндах и в качестве указателей поворота.

Характеристики популярных типов цоколей для ламп освещения

Цоколь Е14

Всеми любимый популярный «миньон». Подходит под множество типов лампочек, используется как для декоративного, так и для обычного освещения. Наиболее часто потребляется под лампы накаливания, так как энергосберегающий вариант стоит дороже. Также не стоит забывать и о led-разновидности, что не имеют недостатков, присущих лампам, упомянутым выше. Из-за своей компактности «миньоны» пользуются широким применением, ведь их можно вставить практически в любой светильник или люстру.

Цоколь E27

По свойствам такой же, как и вышеназванный Е14, отличающийся от него только более древней историей происхождения и большей известностью. Касательно универсальности, то здесь обе конструкции практически одинаковы, ведь в случае чего есть несчитанное количество специальных адаптеров.

Цоколь G4

Рассчитан на напряжение от 12 до 24В, ориентировочный срок службы – до двух тысяч часов. Предназначены для совсем миниатюрных лампочек галогенового типа, которые исполняют исключительно декоративную роль в освещении.

Цоколь G5

В отличии от своего более мелкого подтипа, рассчитан и на светодиодные лампы. Их часто используют в навесном потолке для локального освещения отдельных элементов внутреннего декора помещения.

Цоколь G9

Отличаются своей работой без трансформаторов, используются в обычной сети 220В. Устанавливаются во многих светильниках и люстрах, лампы как правило галогенные (тогда цокольную часть делают стеклянным), но встречаются и светодиодные вариации (в таком случае стекло заменяют пластмассой). Занимают второе по популярности место после винта Эдисона.

Цоколь 2G10

Это комбинация двух аналогичных конструкций. Имеет четыре штырька и изготавливается специально под особо плоские лампы люминесцентного типа, которые используются для характерных настенных светильных приборов, либо их потолочных вариантов.

Цоколь 2G11

Еще более компактный вариант, предназначенный для люминесцентных ламп, которые вставляются в светильники особо малых габаритов, что совершают освещение небольшой территории, но тем не менее используются как для внутреннего, так и для наружного осветления прилагаемой площади.

Цоколь G12

Предназначены для металлогалогенных небольших лампочек, которые отличаются прекрасной цветопередачей и светоотдачей, поэтому широко используются в сфере ландшафтного дизайна, часто для подсветки фасадов, монументов или фонтанов. Относительно долговечны. Стабильно работают в наружных условиях и в целом неприхотливы. Довольно популярная подгруппа.

Цоколь G13

Применимы для установления стандартных ламп люминесцентного типа Т8, с колбой, диаметр которой до 26 мм. Их газоразрядный подвид отличается повышенной экономичностью сравнительно большой освещаемой площадью и явно большей долговечностью, чем аналогичные лампы накаливания. Используется как правило для внутреннего пространства.

Цоколь R50

Самая популярная сфера потребления этой группы – в спотах (разновидность точечных светильников) или в подвесных потолках. Зеркальные лампы набирают известности в домашнем освещении из-за своей низкой стоимости. Тип колбы зачастую каплевидный.

Сравнение основных параметров светодиодных ламп и ламп накаливания, таблица соответствия мощности и светового потока

Как заменить люминесцентную лампу на светодиодную?

Что такое люминесцентная лампа и как она работает?

Что такое галогенная лампа, где используется, как выбрать галогенную лампу для дома

Что такое цветовая температура светодиодных ламп?

Как выбрать светодиодную ленту для подсветки, типы светодиодных лент, расшифровка маркировки

Типы цоколей светодиодных ламп

Основное назначение цоколей светодиодных ламп

Вам нужно купить лампу для освещения комнаты? Мы расскажем, какие типы цоколей светодиодных ламп могут встретиться при поиске.

Основные назначения цоколей светодиодных ламп – надежное подведение электроэнергии и быстрая смена перегоревшей лампы.

Обычно перегоревшая лампа в светильнике заменяется на светодиодную лампу-ретрофит с нужным цоколем.

Система обозначений цоколей

Маркируют цоколи тремя элементами:

• первый, буквы – тип цоколя – две или одна латинские заглавные;
• второй, цифры – расстояние между контактами или диаметр при установке по кругу;
• третий, малая буква латинского алфавита – обозначает число штырьков, гибких проводников или специальных контактных пластин.

Первый элемент, первая буква:

• В – штифтовой цоколь – цилиндр с одним или несколькими штифтами на боковой поверхности, байонетный (штыковой), при ударах, вибрации и тряске не выскакивает из патрона, как штык у винтовки;
• E – цоколь резьбовой или Эдисона (по фамилии автора – Edison);
• F – цоколь, имеющий один штырек, дополнительные буквы – a – штырек-цилиндр, b – рифленый, с – спецформы;
• G – штыревой, сокращение слова glass – стекло, первые цоколи были впаяны в стекло колбы;
• R – цоколь, в котором контакт утоплен в корпус;
• P – фокусирующий цоколь – нить накала находится в фокусе рефлектора, направляющего пучок света в нужном направлении;
• S – софитный – для специальных прожекторов—софитов.

Вторая буква встречается не часто, в основном в штыревых цоколях.

Второй элемент – цифры расстояния между контактами – для светодиодных ламп от 4 до 53 мм.

Буквы после цифр – число контактов: s – один, d – два, t – три, g – четыре, p – пять.

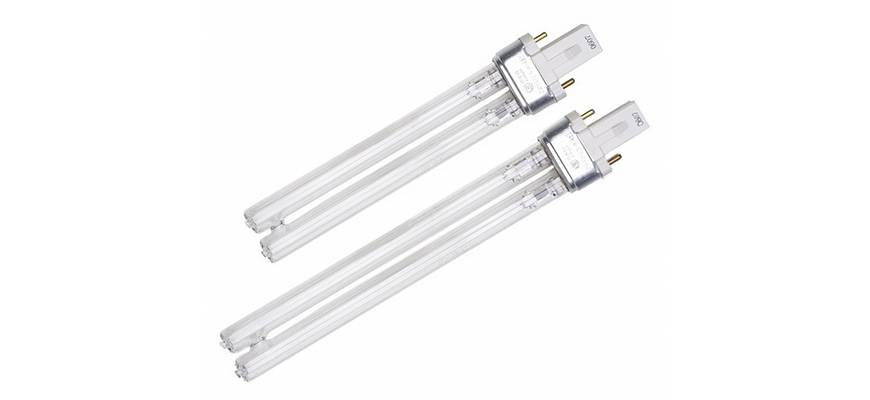

Пример ламп со штыревым цоколем типа G и дополнительной буквой U на нашем сайте – GU10 EX-AL-Cover-4.8W Day White.

Примеры цоколей ламп на нашем сайте

Например, светодиодная лампа с цоколем Эдисона. Структура обозначения – EXX, где буква Е – фамилия Эдисона, XX – наружный диаметр резьбы. Наиболее распространены цоколи:

• Е27 – используются в бытовых лампах для напряжения 220 В;
• Е40 – промышленные и уличные светильники большой мощности;
• Е14 – малый цоколь – для люстр и бра.

Также бывают цоколи Е5, Е10, Е12, Е17, Е26, Е39 – на разные напряжения – 110, 127, 220 В.

Штырьковые цоколи, например:

• G4 – на замену галогенных ламп с напряжением 12 В;
• G5 – для замены линейных люминесцентных ламп;
• G5.3 –замена рефлекторных и миниатюрных ламп;
• G9 – вместо галогенных на напряжение 220 В;
• G10 – в лампах с байонетным соединением на 220 В;
• G6.35 – капсюльные аналоги G5.3;
• G53 или GX53 – встраиваемые и накладные потолочные светильники.

Подобрать светодиодные лампы с нужным цоколем можно в разделе «светодиодные лампы».

А что в других странах

Все мы привыкли к тому, что в нашей стране существует определенная классификация осветительных приборов и источников света, по которой мы и ориентируемся во всем рыночном разнообразии. Но заграницей часто используются другие меры. Конечно, если вы не частый гость иностранных государств, а любитель просторов своей родины, то знаний нашей номенклатуры в вопросе выбора патронов и цоколей будет вполне достаточно. Но вот, если вы часто по делам посещаете другие страны, знаний различий между маркировками и классификациями стоит знать, чтобы не попасть в нелепую ситуацию.

Иностранная маркировка часто содержит в себе следующий вид аббревиатур:

• BC — байонетный цоколь (Bayonet Cap ). Здесь он обозначается как B22d, а в русскоязычном обозначении он будет эквивалентен 2Ш22;
• MBB или MBC — миниатюрный байонетный цоколь (Miniature Bayonet Cap / Base). В иностранной маркировке он приводится как Ba9s, а русскоязычной — 1Ш9;
• SBC — маленький байонетный цоколь (Small Bayonet Cap ). В иностранной маркировке он приводится как B15d, а русскоязычной -2Ш15.

Кроме этого имеются и другие различия.

Как расшифровать маркировку

Установленная классификация цоколей по типам часто вызывает путаницу. Чтобы разобраться с маркировкой, нужно понять, что аббревиатура состоит из одного или нескольких символов и цифры.

Обозначение первой буквы – это тип цоколя:

1. Е – резьбовой.
2. G – штырьковой.
3. R – с утопленным контактом.
4. Р – фокусирующий.
5. B – штифтовой.
6. S – софитный.
7. Т – телефонный.
8. К – кабельный.
9. W – со стеклянным цоколем (безцокольный).

В маркировке присутствует цифра – это диаметр держателя или расстояние межу штырьками (мм). Например, для винтовых устройств это показатель может равняться 14, 27, 40 мм, а для штырьковых – 5, 9, 10, 13 и т. д.

С помощью маленьких букв обозначается количество контактов или пластинок:

• s – 1 контакт;
• d – 2;
• t – 3;
• q – 4;
• p – 5.

В конце маркировки могут быть дополнительные данные:

1. U – обозначение энергосберегающих ламп.
2. V – устройства имеют конец в форме конуса.
3. A – автомобильные лампочки.

В маркировке штырьковых цоколей могут применяться буквы U, X, Y, Z. Таким способом определяется модификация держателей. Использовать устройство с маркировкой U вместо цоколя с обозначением X не получиться, так как они отличаются.

Например, маркировка E14U значит, что перед вами винтовой держатель с диаметром 14 мм для энергосберегающей лампы. Надпись BА9 означает, что разъемное соединение штифтового типа с круглыми боковыми контактами, а его диаметр 9 мм.

Разберемся с ассортиментом

Современные лампочки освещения, продаваемые на рынке осветительных приборов, представлены в огромном ассортименте. Причем они отличаются не только принципом работы (например, лампы накаливания, светодиодные и т.д.), но и видами цоколей. В связи с этим существуют различные классификации, отражающие различные особенности данного элемента ламп освещения. Самая распространенная классификация делит лампочки по типу цоколей на следующие виды:

• штырьковые. Не очень распространенный вид. Он обозначается буквой G, отражающей расстояние, имеющееся между контактами. Это расстояние указано в миллиметрах. С помощью букв X ,U, Y и Z отображают модификацию изделия. При этом они не являются взаимозаменяемыми. Такие типы цоколей подходят для различных типов ламп освещения (галогенных, ламп накаливания и люминесцентных);
• резьбовые. Это традиционный вид, который широко представлен в различных типах ламп. Его еще часто называют винтовой. Резьбовые цоколи маркируются буквой Е. Как правило, после буквы идет какая-нибудь цифра (например, Е40). Она отражает диаметр резьбы. Используется для современных источников света – светодиодных лампочек.

Все возможные типы данных элементов, применяемых для светодиодных и других видов лампочек, приведены в следующей таблице.

Виды цоколей

Эта таблица содержит разновидности как штырьковых, так и винтовых моделей. В этой таблице также приведены цоколи для ламп освещения, имеющие маркировку R. Она означает, что элемент имеет утопленные контакты. Такие изделия предназначены для приборов, характеризующиеся высокой интенсивностью работы. Такие цоколи применимы для изделий, работающих от переменного тока.

Характеристики популярных цоколей лампочек

Существующие виды лампочек и их названия можно разделить на группы:

• для бытового использования (могут оснащаться резьбовыми элементами или разъемами с круглыми или квадратными стержнями);
• для установки в оборудование и автомобили (оснащаются креплениями с металлическими стержнями).

Разъемы соответствуют международным нормативам, но перед проведением ремонта или обслуживания светильников следует уточнить вид цоколя. Дополнительным критерием при подборе является мощность. При чрезмерном тепловом излучении возможно разрушение корпуса патрона или повреждение изоляции проводов, что чревато коротким замыканием и пожаром.

Е14

Типоразмер «миньон» с круглым фиксатором диаметром 14 мм. На внешней поверхности имеется резьба. Центральный пятак отделен от металлического стакана изолятором. Если необходимо выяснить, какой цоколь у обычной лампочки (например, установленной на этаже или лестничной клетке), то габарит можно определить по конфигурации колбы. Для Е14 характерны лампы с узкой или вытянутой стеклянной частью.

Е14 имеет резьбу на внешней поверхности.

E27

Распространенный стандарт, используемый для изделий со светодиодами или нитями накаливания. Фиксатор представляет собой стакан из оцинкованной стали с полукруглой резьбой и центральным контактом. Внешний диаметр составляет 27 мм, колба (прозрачная или с матовым либо цветным покрытием) закреплена в кожухе при помощи специального клея, выдерживающего повышенную температуру. Мощность изделий с нитью накаливания доходит до 200 Вт, ресурс не превышает 1 тыс. часов.

G4

Штыревой разъем предназначен для светодиодных и галогенных ламп, рассчитанных на напряжение в цепи питания до 24 В. Источники света применяются в качестве декоративных или сигнальных. Средний ресурс элементов с нитью накаливания не превышает 2 тыс. часов. Зазор между металлическими выходами круглого сечения составляет 4 мм.

2G10

Типоразмер рассчитан на люминесцентные источники света, состоящие из пары U-образных матовых колб на общем основании. По торцам корпуса расположены выводы для подачи питания, за счет повышения мощности увеличен световой поток. Цоколи используют в помещениях с увеличенной площадью. Допускается эксплуатация в уличных условиях при температуре воздуха не ниже +5°С.

2G10 — размер люминесцентных источников света.

G13

Формат предназначен для светодиодных ламп с колбой стандарта Т8, имеющей диаметр до 26 мм. На торцах источника света предусмотрены заглушки с парой металлических стержней. Удержание детали в патроне осуществляется поворотом корпуса. Цоколи предназначены для подсветки интерьера и изредка применяются снаружи помещений. Расстояние между металлическими штырями составляет 13 мм.

R50

Обозначение используют для источников света зеркального типа, устанавливаемых в подвесных потолках или точечных плафонах. Отличием является вытянутая колба с матовым покрытием, на торце которой предусмотрена расширенная секция. Лампочку оборудуют стандартным винтовым креплением Е14 или Е27. Индекс R50 указывает на конструкцию (литера R) и диаметр верхней части колбы (50 мм).

Преимущества и недостатки

Главный плюс цоколей состоит в том, что с их помощью происходит подключение лампы к источнику питания. Благодаря его наличию обеспечивается надежная фиксация осветительного прибора, осуществляется замена непригодного на исправный или более/менее мощный.

Вам это будет интересно Особенности электронного балласта

Достоинством можно считать многообразие относительно конструктивных особенностей. То есть, в дизайнерских целях можно использовать как крупные резьбовые цоколи, так и едва заметные, как телефонные или фокусирующие.

Недостатки у переходника между патроном и колбой также имеются. В большинстве своем они заключаются в гибкости и ломкости тонких металлических контактов.

Неисправный

Для резьбового алюминиевого корпуса характерно окисление, из-за которого выкрутить лампу бывает очень не просто. Порой цоколь остается в патроне, а стекло в руке.

Люминесцентные лампы

Отдача света люминесцентных ламп намного больше, чем у обычной лампочки. Она устроена так, что свет преобразуется путем создания ультрафиолетового излучения через разряд электричества в парах ртути. Срок службы такой лампы – около 5 лет с тем условием, что ее будут включать не более 5 раз в день. Люминесцентные лампы могут быть низкого и высокого давления. Так же, как и лампочки-«экономки», они обладают практически теми же плюсами и минусами. Люминесцентные делятся на лампы с низким давлением и высоким. Лампа низкого давления выглядит как трубка с нанесенным на ее внутреннюю поверхность слоем люминофора. Она заполняется аргоном и ртутью. Недостатком таких ламп является неприятный для глаз спектр, который вызывает искажение света. В зависимости от применения различаются и цоколи люминесцентных ламп.

Виды ламп

Для каждой разновидности ламп производители изготавливают специальные цоколи. Изделия отличают такие показатели, как мощность светового потока и экономичность использования.

Лампа накаливания

Размеры держателей у данного вида ламп строго стандартизированы. В быту используются светильники с цоколем Эдисона E14, E27 и E40. Встречаются держатели, у которых крепление лампы в патроне осуществляется с помощью трения или нерезьбового соединения.

В США и Канаде используются иные цоколи, это обусловлено напряжением в сети равным 110 В. Размеры диаметров крепежных элементов предотвращают случайное ввинчивание европейских ламп.

Маркируются элементы следующим образом:

• Е12 (candelabra);
• Е17 (intermediate);
• Е26 (standard или medium);
• Е39 (mogul).

Галогенная лампа

Популярны среди галогенных ламп изделия с винтовыми цоколями E27 и E14, а также штырьковыми держателями. Разнообразие моделей этого вида обусловлено их широким практическим применением. Так, линейные галогенные лампочки R7s не требуют подключения к сети переменного тока через трансформатор, металлическая часть у них с утопленным контактом.

Примеры ламп со штырьковым цоколем:

• GU5.3 – стандартные галогенные устройства с отражателем, компактные и удобные при монтаже и эксплуатации;
• G9 – маленькие, яркие галогенные лампочки, монтируются во встраиваемые и потолочные светильники, не требуют подключения через трансформатор;
• GU10 – оснащены отражателем и рефлекторной колбой, не требующих использования трансформатора;
• G53 – имеют дихроичный отражатель для создания мощного светового пучка, их срок службы не более 3 000 часов;
• G4 – миниатюрные изделия для точечных светильников, работающих в сети 12 В.

Энергосберегающая лампа

Этот вид ламп с легкостью вкручивается в классический цоколь «Эдисона» — Е27. В компактных светильниках, настольных приборах и бра чаще используется Е14. Для более мощного освещения используют держатель Е40, который отличается большим диаметром. Держатели энергосберегающих ламп имеют и штырьковый типоразмер.

Наиболее распространённые варианты исполнения цоколей:

• 2D;
• G23;
• 2G7;
• G24Q1;
• G24Q2;
• G24Q3;
• G53.

Люминесцентная лампа

Цоколи для ламп дневного света выпускают с резьбой двух диаметров – стандартным E27 и маленьким E14. Некоторые люминесцентные лампы комплектуются ПРА-пускорегулирующей аппаратурой и подключаются при помощи специального устройства или дросселя. Модели с ПРА внешнего исполнения бывают с 2-х и 4-штырьковыми цоколями.

Цоколи для разных типов ламп

Светодиодная лампа

Устройства комплектуются резьбовыми и штырьковыми видами цоколей.

Области применения светодиодных ламп с различными видами держателей приведены в таблице:

Тип цоколя	Виды освещения и типы приборов
E27	Потолочные и настольные, люстры
E14	Бра, миниатюрные светильники
E40	Уличное и промышленное

Описание конструкций с разными видами цоколей:

1. Светодиодные лампы с поворотно-штырьковым цоколем GU10 относятся к типоразмеру MR16, работают по принципу вкручивания и фиксации до упора в специальном замке. Те же MR16 имеют точечные источники света с цоколем GU5.3, которые используются для организации декоративного освещения витрин, подсветки ниш и прочих бытовых целей.
2. В миниатюрных моделях MR11 для яркого точечного излучения используют элементы типа G4 и G6.35. Самые маленькие лампочки декоративного освещения — с цоколем G4, их второе название – капсульные.
3. Элемент со штырьковым цоколем G9 представляет собой две вытянутые проволочные петли. Находит применение такой держатель в люстрах и LED устройствах декоративного и акцентного освещения.
4. Цоколь типа G13 необходим для установки в осветительные приборы типа ЛПО, Армстронг, ЛСП, ЛВО.
5. Цокольные держатели G23 снабжены добавочным элементом установки в привычный светильник. Лампы для ванн, душевых, настольных устройств – подходящий способ использования подобного вида элементов.
6. Цоколи GX53 и GX70 применяются при монтаже натяжных, подвесных потолков в жилых и офисных помещениях, приемлемы также для точечных светильников.

Создать качественное, направленное освещение помогает лампа с цоколем G53. Она используется в ресторанах, выставочных и торговых залах, галереях.
