Как сделать вибростол своими руками – пошаговая инструкция

Какой двигатель лучше подойдет самодельному вибростолу?

Методы разбалансировки мотора вибростола

Разбалансировка мотора проводится в зависимости от того, где он устанавливается. Провести подобную работу можно следующим образом:
1. Насаживается на вал подходящий шкив, у которого стачивается участок окружности.
2. Путем проб подбирается гайка. Она должна обладать подходящим весом, после чего приваривается к шкиву.
3. Муфта надевается на вал. При этом она предварительно приваривается 2 гайками, которые размещены поперек. Они могут перемещаться по резьбе для разбалансировки.

Подобный метод получил широкое распространение. Он позволяет повысить эксплуатационные характеристики самодельного устройства.

Изготовление элементов конструкции

Перед тем, как самому сделать вибростол, следует составить подробный чертеж. Так удастся рассчитать количество материала и учесть нюансы конструкции на стадии разработки.

Можно использовать готовые чертежи вибростола. Во время работы строго соблюдают указанные размеры.

Станина

Чтобы сделать основание, вертикально устанавливают 4, 6 или 8 металлических труб. Между собой их сваривают поперечными полосами или уголками. Для работы подбирают ровную площадку. Верхние и нижние края труб должны быть в одной горизонтальной плоскости. Для этого используют водяной строительный уровень.

В нижней части на ножки крепят куски листового металла. В них проделывают отверстия для крепления к напольному покрытию. С другой стороны на ножках устанавливают стаканы из обрезков трубы или кронштейны для крепления эластичных подушек.

На одной из боковых сторон монтируют короб, предназначенный для крепления блока управления. Высоту расположения подбирают так, чтобы оператор при работе не наклонялся к кнопкам.

Вибростол крепят к напольному покрытию. Чтобы избежать смещения оборудования при трамбовке строительных смесей, ножки надежно фиксируют к полу анкерами. Под действием вибрации резьбовые соединения самопроизвольно откручиваются. Чтобы это исключить, под гайку анкера устанавливают гроверную шайбу.

Эластичные элементы

В верхней части станины устанавливают пружинящие детали. Способ крепления подбирают исходя из типа элемента. Металлические пружины монтируют в стаканы. автомобильные подушки прикручивают резьбовым соединением. На этом этапе придерживаются нескольких правил:

1. Длина пружин должна быть одинаковой. Перекос верхней поверхности приведет к сползанию форм при работе. Использовать вибростол будет невозможно.
2. При фиксации эластичных элементов устанавливают гроверные гайки.
3. Высоты пружин должно быть достаточно для того, чтобы верхняя поверхность и станина не соприкасались друг с другом под воздействием на вибростол веса строительных смесей.

Эксцентрик

Колебательные движения на вибростол передаются от двигателя с эксцентриком на валу ротора. Он представляет собой деталь со смещенным центром тяжести. При вращении якоря электромотора под действием центробежной силы образуются вибрации. Силу колебаний, передающихся на вибростол, меняют путем смещения центра тяжести. Сделать детали можно самостоятельно:

1. Вырезают 2 овала из листового металла толщиной 8-10 мм.
2. Соединяют заготовки между собой. При этом используют струбцину или тиски.
3. Сверлят отверстия для крепления к валу ротора. Отверстия располагают не по центру деталей, а со смещением.
4. Циркулем проводят линию на одинаковом расстоянии от проделанного отверстия.
5. Сверлят несколько отверстий по линии. Они нужны, чтобы сделать крепление овалов резьбовым соединением.

После этого устанавливают детали на якорь электродвигателя. При работе центр тяжести эксцентрика меняют путем смещения одного вала по отношению к другому.

Описание процесса

Любое дело всегда стоит начинать с подготовки необходимых материалов и инструментов. Сборка вибростола собственными руками не является в этом вопросе исключением, так что приступим:

Этап №1: подготавливаем всё необходимое

Вам понадобится определённый набор материалов:

И без инструментов также не обойтись:

Помимо вышеперечисленного вам, конечно же, нужны ещё и чертежи вибростола, которые в изобилии можно найти в интернете. Именно по наиболее понравившейся вам схеме и будут выполняться дальнейшие сборочные работы.

Этап №2: сборка рамы основания

Теперь переходим непосредственно к изготовлению вибростола.

И начнём со сборки рамы основания:

1. Разрезаем уголок с помощью «болгарки»на четыре части в соответствии с данными на чертёжной схеме. Чаще всего это отрезки по 700 мм, но в зависимости от объёма ваших запланированных работ вы можете выбрать любые иные размеры. То есть, чем больше вам нужно произвести, например, тем габаритнее должен быть станок;

1. Получившиеся фрагменты собираем в квадрат или прямоугольник и привариваем их друг к другу сварочным аппаратом.

Этап №3: монтаж ножек

Как сделать ножки?

Для этого поступаем следующим образом:

Берём профильные трубы или трубу, смотря какой она длины, и разрезаем её опять-таки при помощи «болгарки» на четыре абсолютно равные части

Очень важно, чтобы все опоры имели одинаковую высоту, так как малейший уклон в одну из сторон приведёт к выливанию смеси из формы во время работы вибростола

Кроме этого ещё нужно обратить внимание на то, чтобы:

• Вибродвигатель, который будет крепиться к столешнице, не касался земли;
• Оператор станка не наклонялся в процессе его эксплуатации, а мог выполнять все операции в максимально удобном для него положении;

1. Получившиеся отрезки привариваем к углам изготовленной ранее рамы;
2. Теперь необходимо решить вопрос стабилизации конструкции.

Тут можно пойти двумя дорогами:

Выкопать под ножки небольшие ямы, установить их туда и забетонировать . Идеальная устойчивость в этом случае гарантирована, но и станок получится стационарным. Если вы планируете вести работы исключительно на своём загородном участке, то это наилучший вариант;

Приварить к краям опор круглые или прямоугольные куски металла , увеличивающие их площадь соприкосновения с землёй. В этом случае тогда ещё неплохо бы внизу дополнительно соединить ножки между собой перекладинами из остатков уголка. Конструкция получится не столь неподвижной, как в предыдущем варианте, но зато будет обладать мобильностью;

Этап №4: сборка столешницы

Это самый ответственный этап, на котором необходимо придерживаться следующего алгоритма действий:

1. Подготавливаем пружины. Я специально не вписал их в материалы, так как хотел отдельно дать по ним дополнительные рекомендации. Ведь большинство хозяев будут озадачены вопросом, где их взять. Так вот, наилучший вариант – это пойти на авторынок и купить там мопедные пружины или пружины от автомобильных амортизаторов;

1. Разрезаем их пополам и закрепляем на каждом углу рамы основания. Если же она имеет вид вытянутого прямоугольника, то по одной пружине нужно зафиксировать ещё и посередине больших сторон.

Осуществляется задуманное одним из трёх способов:

• Привариваются обоими концами к основанию и к столешнице;
• Привариваются одним концом к основанию, а на столешнице устанавливаются специальные стаканы, в которые они вставляются на треть своей длины;
• Привариваются одним концом к столешнице, а на основание устанавливаются специальные стаканы, в которые они вставляются на треть своей длины;

Надетые пружины выглядят так

1. Прикладываем к столешнице вибромотор в месте, соответствующем чертежу, и наносим отметки сквозь крепёжные пазы. В полученных точках сверлим отверстия под болты, с помощью которых и прикручиваем двигатель. Чтобы болты не выступали снаружи, можно предварительно в месте фиксации вибратора приварить небольшой металлический короб;

Чтобы при производстве тротуарной плитки изделия получались однородными и плотными, требуется вибростол. Профессиональное оборудование стоит немалых денег, но для домашнего использования подойдет самодельная модель, которую можно собрать из подручных материалов.

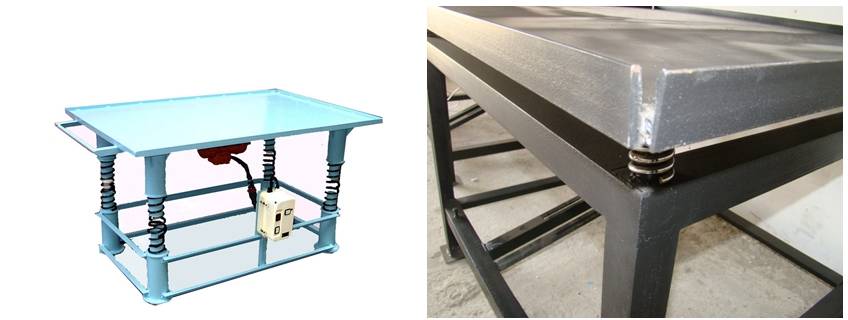

Вибрационный стол, сделанный своими руками

Пошаговая инструкция по изготовлению вибростола с электродвигателем

Для рамы достаточно уголка – на 25 или на 40. К нему будет удобнее крепить все остальные части схемы. А вот ножки можно сделать или из него же, или из других профилированных изделий – стального швеллера, трубы.

Чтобы стол вибрировал, к его опорам и (или) раме привариваются металлические стаканы, в которых помещаются амортизирующие пружины. Их оптимальное количество, так же как и схема расстановки, определяется по конкретному чертежу, исходя из габаритов столешницы и мощности двигателя.

Есть и другие варианты. Схема устройства системы амортизации видна на фото.

Рекомендации

• При изготовлении своими руками вибростола для тротуарной плитки или иных целей древесину для станины лучше не использовать, хотя в некоторых инструкциях утверждается обратное. Главная причина – дерево со временем рассыхается. Следовательно, нарушится геометрия, центровка, и создать вибрацию требуемой амплитуды вряд ли получится. По какому бы чертежу и технологии ни был сделан стол, качество искусственного камня будет низким.
• К нижним частям ножек следует приварить «пятаки». Это придаст вибростолу устойчивости. При необходимости их можно забетонировать, а если в пластинах заранее высверлить отверстия – то зафиксировать на основе анкерами.
• От высоты вибростола зависит удобство работы с формами. Оптимально – порядка 75 – 85 см.
• Практика показывает, что для изготовления образцов искусственного камня на дому, своими руками, вполне достаточно разработать чертеж вибростола, ориентируясь на параметры 75х75 (см).

https://youtube.com/watch?v=OfWwMwCc6G8

Столешница

При выборе материала для этой части стола необходимо руководствоваться несколькими критериями – какие растворы будут использоваться, сколько одновременно форм предполагается устанавливать и с какой интенсивностью будет эксплуатироваться установка. От этого зависит ее схема, вес столешницы и амплитуда ее колебаний.

Если планируется работать с растворами для легких бетонов, с одной-двумя формами небольших размеров, то для рабочей поверхности вибростола подойдет в принципе любой материал, способный выдерживать различные (статические + динамические) нагрузки. Это единственная инструкция по данному пункту.

При сборке небольшой установки своими руками, для снижения финансовых затрат, нередко столешницу делают из плит МДФ, ДСП и тому подобное. Такие материалы несложно раскроить самому, с помощью подручных инструментов. Но если речь идет о производстве на вибростоле бетонных блоков, да еще большими партиями, то однозначно – толстый стальной лист (6 мм – минимум).

Двигатель

Его мощность для вибростола выбирается исходя из общей нагрузки (вес столешницы + формы + раствор). Как правило, при изготовлении оборудования своими руками ориентируются на соотношение 100 кг – 1 кВт. Хотя нужно принимать в расчет и схему установки двигателя. В данном случае – снизу и по центру вибростола (типовые чертежи).

Для самостоятельного изготовления на вибростоле только лишь тротуарной плитки достаточно изделия на 0,65 – 0,75 кВт.

Виброузел

Для такого стола нужен не просто двигатель, а механизм, создающий колебания рабочей платформы. Соответствующих чертежей и инструкций по изготовлению довольно много. Если вибростол планируется использовать долговременно, для производства различного рода работ, то есть смысл сделать универсальную установку.

На оси двигателя вибростола крепится муфта с радиально высверленными отверстиями. В них – резьба под болты. Регулируя глубину их посадки, можно регулировать как частоту колебаний столешницы, так и их амплитуду. Своими руками изготовить такое приспособление не получится – понадобится станок. Учитывая, какая польза от вибростола, сделанного по такой схеме, можно и оплатить услуги токаря.

Как настроить вибростол?

Только опытным путем. Придется самому поэкспериментировать, меняя частоту, амплитуду (при помощи регулировочных болтов), общую массу нагрузки на столешницу. Но в любом случае можно добиться хорошего качества продукции, так как вибростол, в принципе, не является конструкцией особой сложности, по какому бы чертежу он ни был сделан.

При самостоятельном изготовлении небольших по массе образцов можно обойтись и без станины. Все, что понадобится для вибростола – столешница с закрепленным двигателем. Роль опоры играет большой баллон (например, от задних колес трактора «Беларусь»). При вращении вала двигателя резина хорошо амортизирует, и такая конструкция вполне заменяет полноценный вибростол.

Внешний блок регулировки скорости

Так как лезвие электро-ножовки движется слишком быстро, устанавливаем отдельный блок регулировки скорости (со встроенным выключателем и автоматическим предохранителем), который поможет выбрать оптимальный режим поступательного движения вибросита и адаптировать его работу для разных сыпучих материалов. В этом случае выключатель электропилы блокируется в положении «вкл». От отдельного блока регулировки можно отказаться в том случае, если вы применяете в качестве электродвигателя достаточно «тихоходную» электропилу.

Саму электропилу лучше закрыть защитным кожухом для предотвращения попадания цементной, песчаной или другой пыли (легко изготовить из пластиковой бутыли подходящего размера). При достаточно несложных изменениях в конструкции рамы в качестве основного двигателя можно применить электродрель (желательно со встроенным регулятором вращения), установив вместо сверла шпильку с закрепленным на ней возвратно-поступательным эксцентриком.

На видео представлена еще одна несложная конструкция вибросита, использующая в качестве двигателя электрический лобзик:

Конструкция вибропресса

Чтобы изготавливать вибропресс, требуется найти образцы и подготовить чертежи типового устройства. На схеме делают отметки точек закрепления, подбирается размер стола, его комплектующих. Оптимальная высота 80 см. Ширина, длина делаются по размерам форм.

Чертеж вибростола

Эскиз помогает получить только общее представление о виде, поэтому не получится обойтись без подробного чертежа.

Для начинающих мастеров подойдет простая конструкция, которая позволяет произвести формовку. Ее проще производить самостоятельно, также легче ей пользоваться.

Вибростолу можно добавлять разные функции. Для этого потребуется только сделать правильные расчеты мощности, другие параметры устройства.

Для опытных мастеров можно соорудить оборудование два в одном. Это дает возможность получения компонентов требуемой фракции.

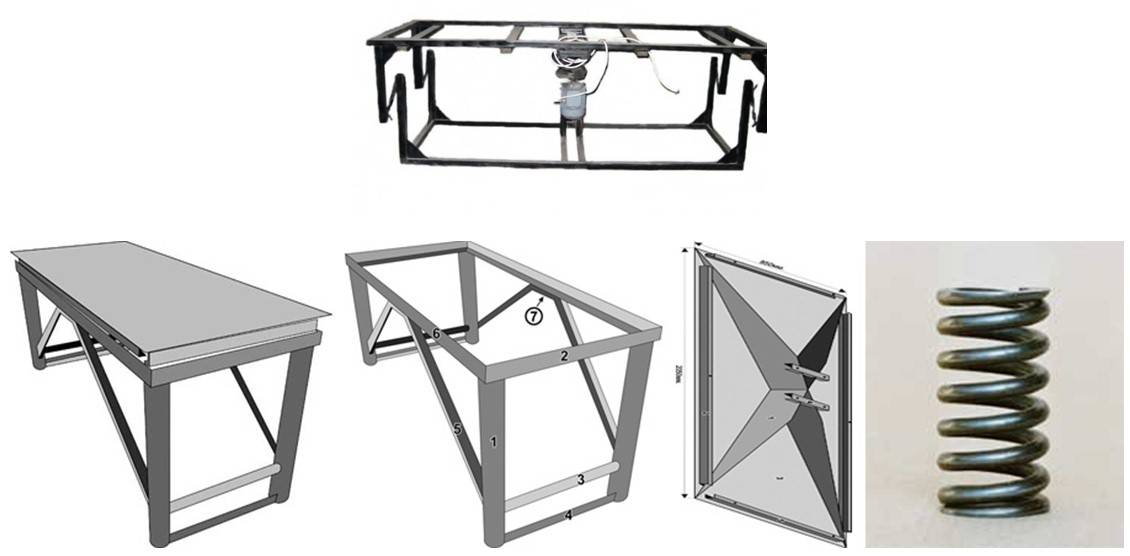

Схема устройства стола

Расчёт материала

Для расчёта массы стола нужно знать примерный вес металла по метражу. Узнать это можно в местах, где продают металлопрокат. Здесь приведу некоторые значения, которые могут вам пригодиться.

— швеллер №14 — масса 1 метра 12-13 кг. — лист металла толщиной 7 мм — 1 кв.метр весит 55 кг

ВАЖНЫЙ МОМЕНТ:

Толщина листа столешницы должна быть не тоньше 7 мм. В противном случае лист будет «гулять»

— профтруба 15х20 – масса 1 метра 1 кг. — труба наружним диаметром 114мм – масса 1 метра 12 кг. — уголок №40 – масса 1 метра 2 кг.

Я привёл примерный вес металла, точный вы всегда сможете уточнить у продавцов или в интернете.

Кроме металла, понадобятся пружины (от «Оки» например) или подушки крепления двигателя (от «Нивы» идеально подходят). К пружинам понадобятся ещё резиновые подушки, чтобы они не грохотали по столешнице.

К листу металла снизу я приварил раму из швеллера. Сверху по периметру с зазором 2 см профтрубу для ограждения, чтобы формы не «убегали» со стола.

На рисунке ниже показаны принципы соединения столешницы со станиной через пружины и подушки. Вы можете сделать что-то своё.

Для лучшей звукоизоляции можете обернуть пружины ещё резиной. Пружины я брал от «Оки», т.к. они идеально входят в трубу с внешним диаметром 114 мм.

На фото готовый стол

Вибровигатель крепится к раме столешницы болтами, указанными в инструкции двигателя.

Подключать вибродвигатель к сети НУЖНО только через пусковое устройство. Так он прослужит вам гораздо дольше. Только, если вы не электрик, доверьте это дело специалисту.

После сборки стола и установки на него двигателя была отрегулирована амплитуда колебаний изменением положения эксцентриков. Визуально вибрация должна быть лишь слегка заметна. Если столешница «прыгает» — дисбаланс выставлен большой, уберите его сведением эксцентриков. Если же двигатель гудит, а вибрации нет, добавьте дисбаланса разведением эксцентриков. Проделайте такие же настройки для загруженного стола.

Затем стол нужно выставить по месту. Воспользуйтесь уровнем, только устанавливайте его на саму столешницу, а не на ограждение.

Проверить работу стола можно, поставив на него форму с влажным песком. Включайте стол и наблюдайте за «забиванием» песка в форму. Если всё сделано правильно, то песок из формы выбивается с трудом, перевернув форму «вверх ногами» песок остаётся в ней.

В конце скажу, что каждый самодельный стол уникален, и овладевать им в совершенстве приходится в процессе работы. Но, используя изложенный мною опыт, неожиданностей у вас будет гораздо меньше.

О том как укладывать плитку самостоятельно, можно узнать в

Ставьте лайк и, чтобы успевать читать статьи первым!

Как сделать вибродвигатель своими руками

Для создания более плотной массы бетона в основах под дом и других конструкциях из него, используются вибромоторы погружного или поверхностного типа, мощность которых составляет от 1 до 1,5 кВт, работа в сети 220 В. Чертежи вибромотора можно найти в свободном доступе на просторах интернета. Для его изготовления необходимы:

1. Ручки для направления, удерживания, переноса устройства.
2. Электродвигатель необходимой мощи.
3. Эксцентриковый дебаланс.
4. Кабель питания.
5. Основания нужных габаритов.

Какова мощность? Для того чтобы сделать вибромотор погружного типа необходимо применить перфоратор силой не меньше 1,5 кВт.

Также потребуется прут из метала нужной длины, пластина из метала диаметром примерно 60 мм. К торцу прута или арматуры крепится пластина при помощи сварки, другой торец нужно обточить таким образом, чтобы была возможность закрепить его в хвостовой зоне перфоратора.

Механизм способен уплотнять бетон при помощи вращательных и поступательных движений. Пузыри воздуха, которые образуются в бетоне, удаляются быстро и без проблем. Положение вибратора нужно изменять каждые 2-3 минуты.

Вибромотор на 220 Вольт своими руками

Вибродвигатель данного типа работает при помощи воздействия на бетон через опорную поверхность действующего элемента.

Оборудование

Чтобы его изготовить необходимо следующее оборудование:

• перфоратор малых размеров;
• электродрель.

Чтобы работа была качественной, хватит мощности на уровне 1–1,5 кВт.

Инструмент

Для конструкции с маневренным валом нужны:

• дрель с электроприводом;
• труба из нержавейки;
• металлический трос в защитном кожухе;
• ось из стали;
• шарикоподшипники – 2 шт.

В трубе необходимо составить два подшипниковых узла, на внутренней обойме которых поставлен стержень из стали с эксцентриком.

Он совмещается с дрелью при помощи эластичного троса.

Во время вращения вала появляется колебание насадки, и как результат, повышается плотность бетона.

Вибромотор своими руками для вибростола

Составляющие вибрационного стола:

1. силовая металлическая конструкция наподобие рамы;
2. столешница, зафиксированная на опорном станке;
3. электропривод – вибродвигатель;
4. пружины, которые нужны для взаимодействия площадки с рамой из стали;
5. пульт управления, установлен на станке.

Плотность бетона достигается при соблюдении таких условий:

1. понижение амплитуды вибрации;
2. ритмичная вибрации площадки.

Чтобы этого достичь, нужно точно подогнать вес груза, установить координаты соединения привода, подобрать набор характеристик вибродвигателя. Мотор нужно аккуратно зафиксировать на раме механизма и подсоединить кабелем к пульту управления.

Существуют разные версии качественного исполнения, которые различаются местоположением груза.

Один может устанавливаться на валу двигателя, а также функционировать автономно. Второй вариант предусматривает передачу крутящего момента при помощи ременной передачи.

Вибромотор на основе перфоратора

Он имеет простую конструкцию, изготавливается из таких деталей:

• стержень из стали;
• шайба торцевая.

Шайба крепится при помощи сварки в торце бруска, а его длина отвечает глубине формы. Работа устройства реализовывается при возвратно-поступательном ходе рабочего органа. Пика прикасается к дну на формы и влияет на бетонную массу, проявляя себя как ключ вибраций.

При выполнении мероприятий, связанных с благоустройством территории частного дома или дачного участка, возникает необходимость в использовании изделий из бетона. Их, конечно, можно приобрести в специализированных магазинах. Однако имеется возможность сэкономить финансовые ресурсы, если самостоятельно изготовить тротуарную плитку и бордюры. Для этого потребуется оборудование для вибрационного уплотнения смеси, включающее вибродвигатель. Остановимся на сфере использования, назначении, устройстве. Рассмотрим характеристики, а также технологию изготовления.

Детали конструкции, чертежи, материалы и порядок изготовления

Каждый вибростанок для производства блоков имеет примерно одинаковую конструкцию, детали которой лишь немногим отличаются в персональных модификациях. Перед тем, как сделать вибростол своими руками, надо определиться с его размерами. Чертежи подходящей конструкции обычно найти проблематично – лучше взять общую схему или этот рисунок и подогнать ее под свои нужды.

Основные узлы и требуемые для них материалы следующие:

Станина

Представляет собой четыре вертикальные опоры, соединённые сверху и при необходимости усиленные перемычками в нижней части. Должна быть достаточно тяжелой, чтобы удерживать на себе всю конструкцию, плюс, вес формочек с бетоном. Заводской или самодельный вибростанок чаще всего изготавливается из уголков с толщиной металла 5-10 мм.

Столешница

Это идеально ровная поверхность с загнутыми вверх краями, чтобы формы с бетоном не выскакивали из нее во время работы. В зависимости от того, для блоков какого размера и веса нужен вибростол, выбирается толщина столешницы и материал из которого она будет изготовлена. Чаще всего для неё выбирают лист железа толщиной от 3 мм. Если работа планируется с тяжелыми плитками большой формы, то по периметру и во внутренней части столешница может быть усилена металлическими уголками. В зависимости от выбранной конструкции, к столешнице может быть прикреплен вибродвигатель.

Пружины

Обеспечивают необходимую амплитуду движений столешницы относительно неподвижной станины. При правильном расчете массы столешницы, не нуждаются в каком-либо закреплении – просто устанавливаются в специально закрепленные для них стаканы. Хорошие вибростанки получаются если в конструкции использовать пружины от мопедных рессор. Длина подбирается таким образом, чтобы столешница могла вибрировать, но при этом не раскачиваться из стороны в сторону.

Стаканы для фиксации пружин

Выполняются из обрезков металлической трубы размерами немногим большими, чем диаметр пружин. Если внутренний размер подобрать маленький, то пружины будут тяжело сниматься, к примеру, для замены столешницы на расформовочную. При слишком большом диаметре, столешница будет сильно «играть» под воздействием вибрации и весом строительных блоков и может просто слететь со станины. Также хороший результат получается если стаканы находятся внутри пружин.

Вибростол без пружин

Вместо стальных пружин без ущерба для качества конструкции возможно использование веревок, цепей или плотных жгутов. В таком случае столешница делается несколько шире станины и крепится к ней ременным амортизатором. Для этого вместо стаканов к углам поверхности столешницы привариваются направляющие, соединенные ремнями со станиной, как показано на схеме.

Вибро-блок

В зависимости от выбранной конструкции вибростола может состоять из одного или двух элементов.

• Если в наличии есть вибродвигатель заводского изготовления, то он устанавливается непосредственно на поверхность столешницы. Такой двигатель имеет специфическую конструкцию – с обеих сторон на его вал насажены эксцентрики. Они сделаны в виде двух полукругов, которые могут смещаться относительно друг друга, чем можно регулировать силу вибрации. Заводской вибродвигатель специально сконструирован для работы в условиях постоянной вибрации, поэтому размещение на столешнице ему не опасно.
• Когда двигатель подбирается обыкновенный, например, со стиральной машинки, то его надо модернизировать с помощью самостоятельно изготовленных эксцентриков, для чего к валу привариваются болты, а силу вибрации можно регулировать, гайками закручивая их ближе или дальше от центра. Если двигатель планируется использовать еще и в другом месте, то лучше закрепить эксцентрик на валу хомутовым соединением. Минус такого решения в том, что в этом случае двигатель постоянно подвергается воздействию вибрации и есть риск его преждевременного выхода из строя.
• Использования отдельного эксцентрика. В этом случае также применяется стандартный электродвигатель, но крепится он на станине. К поверхности вибростола крепится вал со смещенным центром тяжести, соединенный с двигателем ременной передачей. Это решение защищает двигатель от вибрации, но требует тщательной калибровки эксцентриков, что зачастую делается методом подбора.

Все эти конструкции позволяют получить приемлемый результат работы устройства – выбор между ними производится исходя из того, какой нужный материал есть в наличии. Мощность двигателя у заводских вибростолов находится в диапазоне 0,75-2,2 кВт. Для самодельного подбирается экспериментальным путем. Следующая схема это примерные чертежи самодельного вибростола, на которые можно ориентироваться при изготовлении.
