Вентилятор крышный для вытяжки — применение, устройство, как выбрать

Критерии выбора

Перед выбором крышного вентилятора необходимо учесть ряд критериев:

• мощность – это, пожалуй, главный параметр для этого агрегата. Он определяет скорость высасывания вредных газовых веществ из помещения;
• повышенная стойкость к температуре. Высокая температура эксплуатации обусловлена нагретыми продуктами горения. Вентилятор должен выдерживать температуру не менее +500 °С;
• устойчивость к агрессивным средам. Через конструкцию вентилятора проходит не только дым, но и мелкие частицы материалов, подвергшиеся термической обработке. Материал агрегата не должен вступать с ними в реакцию;
• уровень шума. Если вентилятор устанавливают в жилом здании, то уровень шума от работы и вибрации не должен превышать допустимых норм;
• материал вентилятора. Это, как правило, легированная сталь самого высокого качества. Чтобы защитить от коррозии, металл, покрывают специальными составами;
• легкость в эксплуатации. После каждого аварийного случая необходима проверка или замена составных частей агрегата.

Сборку конструкции крышного вентилятора производят в заводских условиях. Это помогает избежать неточностей конструкции, которые снижают аэродинамические характеристики. Как правило, модель вентилятора дымоудаления выбирают на стадии проектирования. Но если вентилятор пришел в негодность во время эксплуатации, тогда его можно выбрать самостоятельно, по существующей номенклатуре.

В обозначении вентилятора ВР-10-ДУ-2ч/600(400) °С-5,5/710 буквы указывают на его вид («ВР» — радиальный, «ДУ» — дымоудаление). Цифирные значения по порядку определяют его основные параметры:

• «10» — типоразмер колеса;
• «2ч» — предел огнестойкости;
• «600(400) °С» — температура перемещаемой газовой смеси;
• «5,5/710» — характеристики двигателя мощность и обороты.

Некоторые производители добавляют к стандартной номенклатуре направление вращение колеса и положение корпуса в градусах.

Центробежные вентиляторы

Простота конструкции центробежных вентиляторов позволяет обеспечивать огромную производительность, хорошие показатели давления воздуха. А простота гарантирует им надежность в очень сложных условиях.

Конструкционно центробежный вентилятор состоит из нескольких важных функциональных узлов:

• двигатель;
• система прокачки воздуха в виде плоского колеса с лопатками;
• корпус, не только выполняющий роль несущей конструкции, но и формирующий циркуляцию воздуха.

Вся конструкция накрывается дополнительной оболочкой. Она служит звукоизолирующим кожухом. Обычно он обшивается шумопоглощающим материалом.

Система прокачки воздуха представляет собой плоское колесо. Оно состоит из пары дисков. Один из них сплошной, он соединен с двигателем. Второй имеет большое центральное отверстие. Между собой диски соединены по периметру лопатками-лопастями. При вращении они формируют поток воздуха, направленный наружу колеса.

Забор рабочего тела производится через центральное отверстие одного из дисков. В зависимости от конфигурации и формы лопастей, насосы способны:

• работать с твердыми составляющими потока, модели не имеют дисковых элементов;
• перемещать воздух с незначительным содержанием твердых примесей, однодисковые решения;
• работать с чистым воздухом, в широком диапазоне выходных объемов и давлений, классические двухдисковые модели.

В трехдисковых насосах две области лопаток. Подобные модели путем реверсирования двигателя способны перекачивать рабочее тело в двух направлениях.

Как это работает

Работу центробежного вентилятора можно описать достаточно просто.

1. Двигатель при включении устройства начинает вращать лопастное колесо.
2. Воздух между лопатками под действием центробежной силы начинает двигаться наружу.
3. На внутренней части лопастного колеса образуется зона низкого давления.
4. Воздух снаружи под действием разности давления поступает в центр колеса.
5. Движение воздуха к краю лопастного колеса заканчивается на границе — стенке корпуса. Здесь кинетика рабочего тела преобразуется в давление.
6. Образованное лопастным колесом давление воздуха выбрасывает последний через выходной патрубок.

Такая простая схема работы обуславливает надежность конструкционного решения центробежного вентилятора. Сегодня он встречается повсеместно в системах вентилирования, для поддержания формы уличных надувных аттракционов, в схемах удаления пыли и других твердых частиц из воздуха.

Виды лопастей

В зависимости от конфигурации лопастей, у насоса могут быть разные эксплуатационные характеристики. Это не только выходные технические параметры в виде давления и объема перекачки воздуха. Применяя те или иные конфигурации лопастей, инженеры добиваются снижения массогабаритных показателей насоса и уровня шума.

1. Изогнутые назад лопасти не позволяют пыли накапливаться внутри вентилятора, хорошо подходят для воздуха с большим уровнем примесей.
2. Изогнутые вперед лопасти прокачивают максимальное количество воздуха, насос способен обеспечить большое давление.
3. Самый простой тип лопастей — прямые радиальные. Они применяются в насосах с низким давлением, отличаются малым уровнем шума. Для защиты от эрозии лопатки обрабатывают специальными составами.

Прямоточные или безлопастные модели

Безлопастный вентилятор — достаточно новое изделие в классе бытовой техники. Они только осваивают отечественный рынок. Работа устройств данного класса основана на законе Бернулли. Грубо говоря, быстро движущиеся потоки воздуха в тщательно продуманной конструкции не просто инициируют движение дополнительных объемов, но и значительно повышают общую эффективность вентиляции.

Устройство состоит из нескольких функциональных частей.

1. Рамка, обычно в виде круга или овальной формы. Ее конструкция подразумевает одновременный выброс воздушных масс изнутри корпуса вентилятора и забор объема снаружи.
2. Основание, служащее основой для крепления всех компонентов.
3. Компактная турбина.
4. Двигатель.

Работает вентилятор достаточно просто. Турбина приводится во вращение мотором. Она засасывает воздух через отверстия в нижней части прибора. Одновременно конструкция турбины создает значительные завихрения. В результате воздух ускоряется до 15 раз. Разогнанный газ выбрасывается через щелевые каналы рамки, огибая ее поверхность. При этом, двигаясь с большой скоростью, он создает разрежение. Тем самым захватываются потоки воздуха извне, стремящиеся заполнить образовавшуюся зону низкого давления.

Такой принцип действия вентилятора имеет массу достоинств.

1. Поток воздуха можно плавно регулировать.
2. Все движущиеся части скрыты внутри корпуса, что означает безопасность использования прибора.
3. Легко регулировать направление обдува, просто изменяя позицию кольца.
4. Снижается расход энергии, до 20% в сравнении с классическими моделями при равной производительности.

Мы перечислили основные виды вентиляторов, которые могут применяться для вентиляции промышленных объектов, государственных учреждений, ресторанов и столовых, многоэтажных зданий спальных районов, которые монтируются в неприметных местах с тыльной стороны или же сверху на плоских перекрытиях крыш. Существуют специальные устройства огромной мощности, которые способны осуществлять надежную вентиляцию объектов одновременно по нескольким воздуховодам, но это уже совершенно другая тема.

O’Erre Smart 15/6 M – пять режимов

Оконный реверсивный вентилятор с возможностью установки одной из пяти скоростей вращения. Предусмотрена опция реверса. Принцип действия устройства, приточно-вытяжной. Управление – через выносной электронный пульт.

Шторки открываются или закрываются ручным способом, посредством телескопического вкладыша, настраиваемого под фактическую толщину окна. Пластик решётки и корпуса изготовлены в брызго–защищённом исполнении. Конструкция полностью подготовлена к монтажу в оконный проём.

Плюсы:

• Пять скоростей вращения, управление с пульта.
• Возможность установки реверса.
• Стойкий к дождю, ветру и солнцу пластик.

Минусы:

Негативных моментов потребители не отмечают.

Разновидности бытовых вентиляционных моделей

Бытовые вентиляторы дополнительно классифицируются по месту установки.

Оконные. Прибор монтируется в форточку или стену возле окна, воздуховод отсутствует. Такое оборудование преимущественно используется в общественных заведениях: кафе, парикмахерских и т.д. Самостоятельная врезка в установленные ПВХ-окна проблематична.

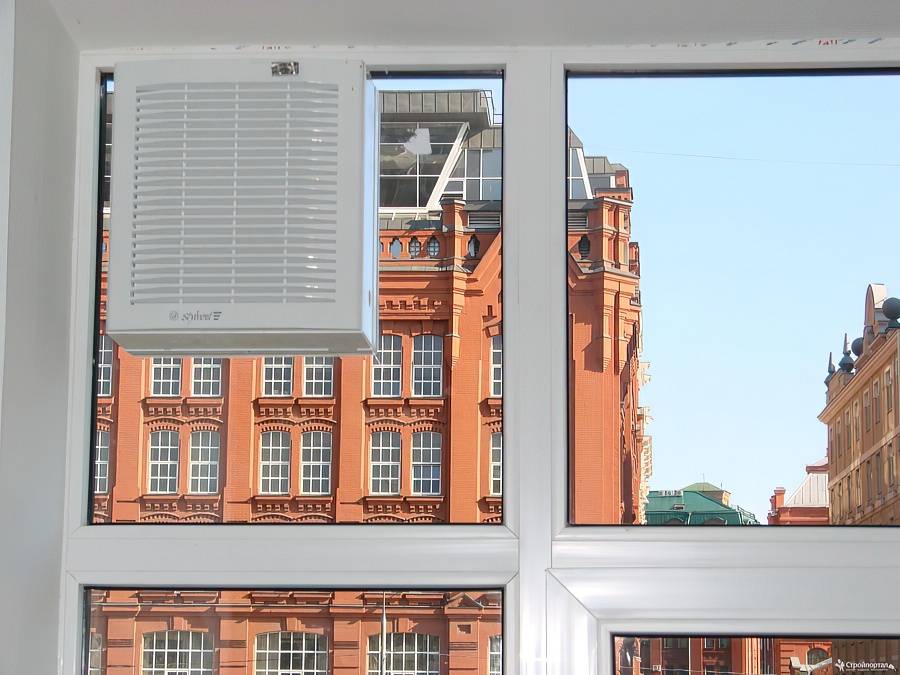

Оконный вентилятор

Кухонные. Выводят пары и различные запахи, возникающие во время готовки. Вентилятор монтируется непосредственно в вытяжной зонт. Исходя из конструкции различают плоские, купольные и встроенные вытяжки. Кухонные вентиляторы должны быть жаропрочными и иметь внешнюю защитную сетку.

Оборудование для санузла. Для повышения эффективности вытяжной вентиляции туалета и ванной комнаты используются накладные настенные и потолочные вентиляторы. Компактные агрегаты экономичны и просты в установке.

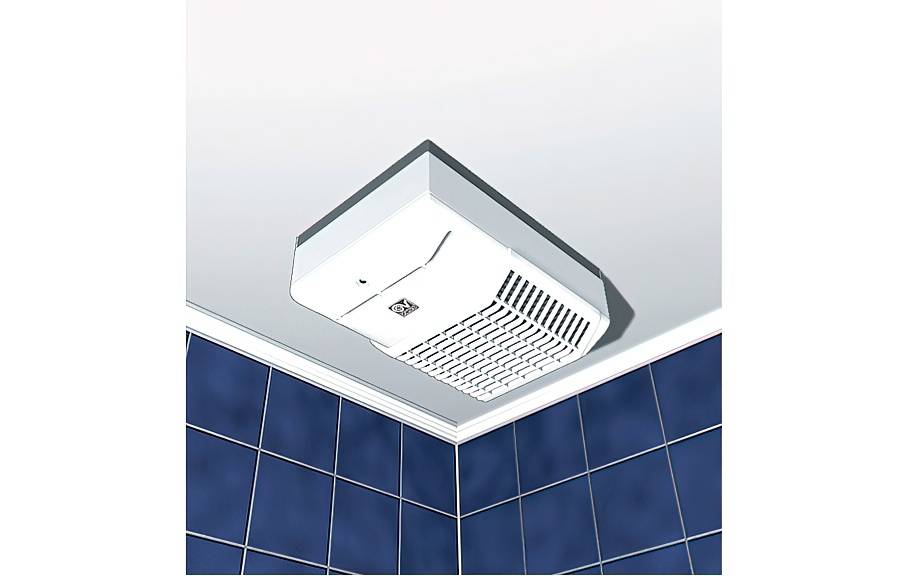

Потолочный вид вентиляторов для санузлов и кухонь

Независимо от типа выбранного вентилятора, особое внимание следует уделить маркировке прибора, а именно — степени защиты IP. Стандарт IP характеризует защищенность оборудования в не агрессивной среде

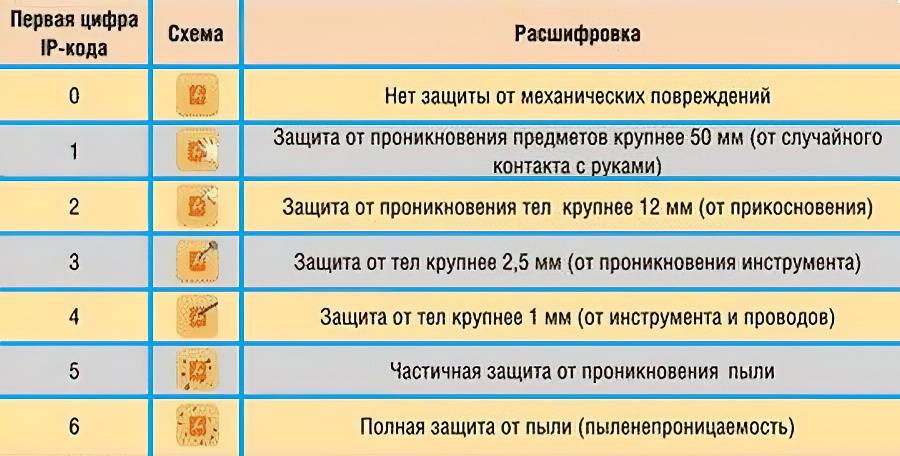

Степень защиты

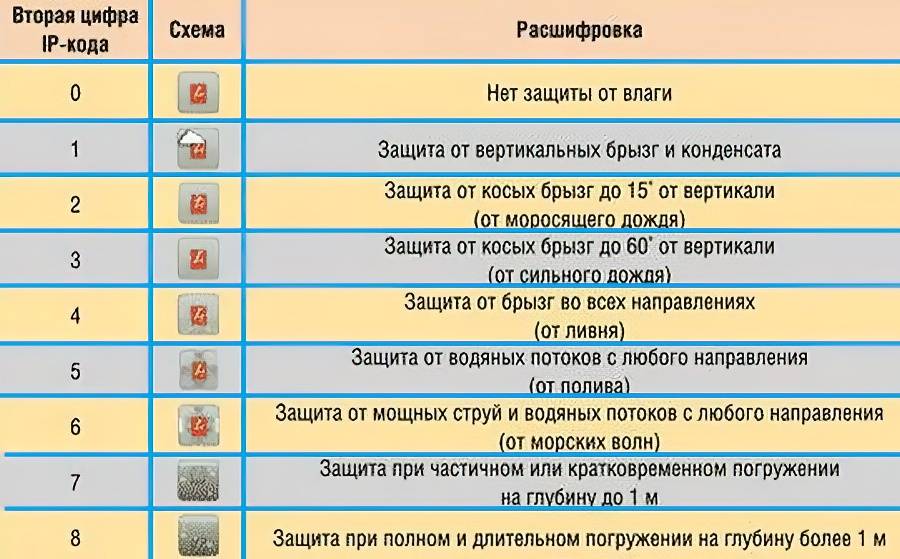

Уровень защиты от попадания вовнутрь корпуса влаги указывает вторая цифра маркировки.

Как подобрать влагозащищенный вид вентилятора

Характеристики крышных вентиляторов

Вне зависимости от вида и назначения основными техническими характеристиками крышных вентиляторов являются:

• Производительность (расход воздуха).
• Напор (давление) вентилятора
• Мощность, напряжение и количество фаз
• Уровень шума (или уровень звукового давления).
• Наличие плавного регулирования производительности
• Взрывозащищенность
• Габаритные размеры

Основные функции, выполняемые крышными вентиляторами:

• Приток свежего и вытяжка отработанного воздуха.
• Быстрый отвод продуктов горения в случае возникновения пожара.
• Отвод канализационных запахов и продуктов их испарения.
• Ликвидация застойности, затхлости в помещениях.
• Отвод других посторонних запахов.

Крышные вентиляторы устанавливаются на кровле здания на специальных шахтах.

Принцип работы

Система притока и вытяжки воздуха обладает определенным принципом функционирования. В ней воздушные массы искусственно нагнетаются в помещение посредством вентилятора. В результате этого получается разница в давлении и «отработанный» воздух, стремясь самопроизвольно отрегулировать данный дисбаланс, выходит наружу сквозь специальные вытяжные воздуховоды.

В основном вентиляторы для вытяжки представляют собой механизмы, где крыльчатка размещена на одном валу с электромотором. Воздушная струя при этом засасывается внутрь сквозь решетку с жалюзи, которое порой выступает в роли обратного клапана.

Данного типа вытяжные приборы, как правило, монтируются в окнах, но иногда при наличии небольшого воздуховода и недостаточной вытяжке, определенные изделия встраиваются непосредственно в стену. В случае установки длинного воздушного канала, применяются вентиляторы центробежного вида. В них струя воздуха направлена перпендикулярно к валу двигателя.

Работать механизмы для вытяжки могут в ручном и автоматизированном запуске. В первом случае для пуска механизма нужно включить его посредством выключателя. А во втором – изделие начнет работать при достижении определенных условий. Таковыми могут быть: возникновение настроенной степени влажности, включение лампочки, либо завершение заданного временного диапазона.

А также при ручной настройке вытяжки допускается включение обогрева зимой, при его летнем отключении, что, естественно, экономит электроэнергию. Для нагрева поступающей воздушной массы используется специальный теплообменник – рекуператор. Этот механизм работает по принципу взаимного обогрева, то есть выходящий поток воздуха нагревает поступающий в помещение. При этом они двигаются изолированно, и смешивания не происходит.

Ремонт канального вентилятора своими руками

Вот что не рекомендуется делать никогда – это ремонт своими руками. Обычно в вентиляторе выходит из строя электродвигатель или конденсатор. Если первый сгорел, то его придется заменить новым. И не факт, что вы найдете в магазине мотор, соответствующий марке движка.

Что касается конденсатора, то если вы что-то понимаете в электрике, то с заменой можно справиться. Для этого придется мультиметром замерить емкость детали. Если она соответствует паспортной (обозначено на корпусе) или чуть больше, то дело не в нем. Но если емкость меньше, то придется менять. Кстати, замерять параметр надо при отключенном от сети конденсаторе с предварительной его разрядкой (замкнуть проволокой два конца).

Но, как показывает практика, качественные модели прослужат верой и правдой не один десяток лет. И если в один прекрасный момент произошел отказ в работе, лучше вместо него поставить новый.

Не стоит ремонтировать самостоятельно, если только проверить конденсатор и электродвигатель на целостность

Когда нужно дымоудаление?

В интернете крайне мало информации, где именно нужна система противодымной вентиляции.Нормы дымоудаления написаны сложным языком и разбросаны по разным нормативным документам. В этом разделе я собрал самую важную информацию. Вам осталось пройтись по списку и понять – требуется ли система противодымной вентиляции в вашем конкретном случае?

Система вытяжной противодымной вентиляции (дымоудаления) требуется:

1. из коридоров и холлов любых зданий более 9 этажей, кроме производственных;

2. из коридоров в подвальных и цокольных этажах любых зданий, где есть помещения с постоянным пребыванием людей на этих этажах;Например, дымоудаление требуется из коридора подвального этажа жилого дома, где расположены офисы, или мастерские. При этом, если выход из такого офиса происходит сразу на улицу- дымоудаление не требуется.

3. из коридоров длиной более 15 метров без открывающихся наружных окон;Дымоудаление из таких коридоров не требуется в одноэтажных зданиях и производственных зданиях с негорючими веществами. Также не требуется, если во всех помещениях этого коридора нет постоянных рабочих мест, а двери из помещений выполнены в дымогазонепроницаемом исполнении.

4. из атриумов и пассажей;

5. из складов со стеллажным хранением высотой более 5,5 метров, где хранятся материалы способные гореть и воспламеняться;

6. из производственных и складских помещений, но только с постоянным пребыванием людей, где используются материалы способные гореть и воспламеняться;

Постоянное пребывание людей – это более 6 часов в сутки или 2 часа непрерывно в течение суток.

7. из производственных и складских помещений с постоянным пребыванием людей, в деревянных зданиях, либо зданиях из других горючих материалов;

8. из помещений без открывающихся наружных окон площадью более 50 м

2

8.1 с массовым пребыванием людей, массовое пребывание — на 1 м

2

свободной площади находится более 1 человека. Например: залы совещаний, учебные аудитории, обеденные залы, зрительные залы театров и кинотеатров. Актуально для всех помещений, где много людей и мало окон. Часто заказывают проект дымоудаления из обеденного зала ресторана в подвальном помещении вместе с проектом вентиляции ресторана.8.2 c постоянными рабочими местами, где используются или хранятся горючие материалы. Например: читальные залы, книгохранилища, выставки или архивы без открывающихся окон

9. из помещений без открывающихся наружных окон вне зависимости от площади:9.1 торговых залов магазинов;9.2 офисов;9.3 гардеробных площадью более 200 м

2

Дымоудаление не требуется из торговых залов (9.1), офисов (9.2), если помещение менее 800 м

2

расположено на 1 этаже жилого здания или пристроено к жилому дому и имеет выход сразу на улицу, при этом от самого дальнего помещения до выхода должно быть не более 25 м.Например: Если офис менее 800 м

2

,но от самого дальнего помещения до выхода более 25 м – дымоудаление потребуется.

9.4 автодорожных и коммуникационных тоннелей при их соединении с подземными этажами здания.

10. из любых крытых паркингов для автомобилей, а также изолированных рамп для въезда автомобилей на этажи.

Система дымоудаления из автостоянки. Применение струйных вентиляторов для парковок в российских нормах не регламентируется!

11. из любых помещений в которые есть выход в незадымляемые лестничные клетки, вне зависимости от их площади и наличия открывающихся окон. Например, коридор менее 15 метров, но выход из него — через незадымляемую лестничную клетку. В таком случае делаем систему дымоудаления в коридоре, а приток – в лестницу.

Незадымляемая лестничная клетка – это внутренняя лестница для эвакуации людей при пожаре в зданиях более 9 этажей (или высотой более 28 метров). Необходимо чтобы рассматриваемое помещение полностью соответствовало всем перечисленным в пункте условиям. Если какое-то требование к помещению не выполняется – дымоудаление не требуется.

Особенности установки

Прежде чем начинать монтаж, необходимо зарегистрировать и утвердить этот проект в госструктурах, ответственных за эксплуатацию здания. В нем должны быть перечислены условия использования всей системы будущей вентиляции, порядок выполнения работ, используемые при этом материалы и схема разводки вентиляционных воздуховодов и шахт.

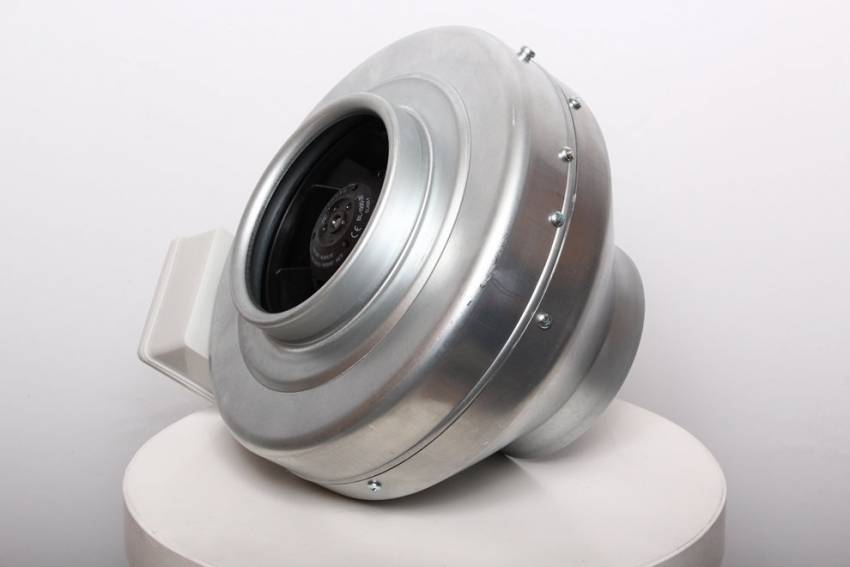

Канальные вентиляторы устанавливаются в любом месте воздуховода и под любым углом, самое экономически выгодное — это прямоугольное сечение всех воздуховодов, таким способом экономится свободное место.

Для вентиляции любого размера ванной комнаты вполне хватает одного канального изделия. Чтобы обеспечить герметичность, используют специальные компоненты, а для устранения нежелательной вибрации — прокладки из материала, поглощающего негативные воздействия колебаний и уменьшающего шум от работы устройства.

Для осуществления необходимого контроля над параметрами изделия устанавливают следящие системы, если такие действия необходимы. Пульт управления выводится в удобное место, для регулировки скорости вращения применяют специальные устройства тиристорного типа.

Выбор промышленного осевого вытяжного вентилятора

Приборы, используемые для принудительной вытяжки воздуха в промышленных помещениях, также называются улитками. Радиальные вентиляторы такого типа различаются по ряду параметров.

Канальные вентиляторы 150 мм низкого давления – это вытяжные устройства, ориентированные на одностороннее всасывание воздуха и могут работать с воздушными массами температурой до 80°С. Такой вентилятор предназначен для работы с воздухом без твердых примесей, а также неагрессивными газовыми смесями, и используется в разного вида промышленных помещениях.

Взрывозащищенный осевой вентилятор предназначен для работы во взрывоопасной среде, используется для вытяжки газовых смесей без волокнистых материалов, твердых частиц и липких субстанций. Устройства взрывозащищенного типа часто применяются на производствах, где проводятся работы с легковоспламеняющимися и взрывоопасными веществами.

Радиальный вентилятор среднего давления может использоваться для вытяжки и перемещения различных газовых смесей с температурой не выше 80°С и без твердых примесей. Особенностью конструкции моделей данного типа является спиральный поворотный корпус. Они могут использоваться на взрывоопасном производстве и работают по принципу одностороннего всасывания.

Канальный вентилятор с оцинкованным корпусом используется в основном на промышленных предприятиях

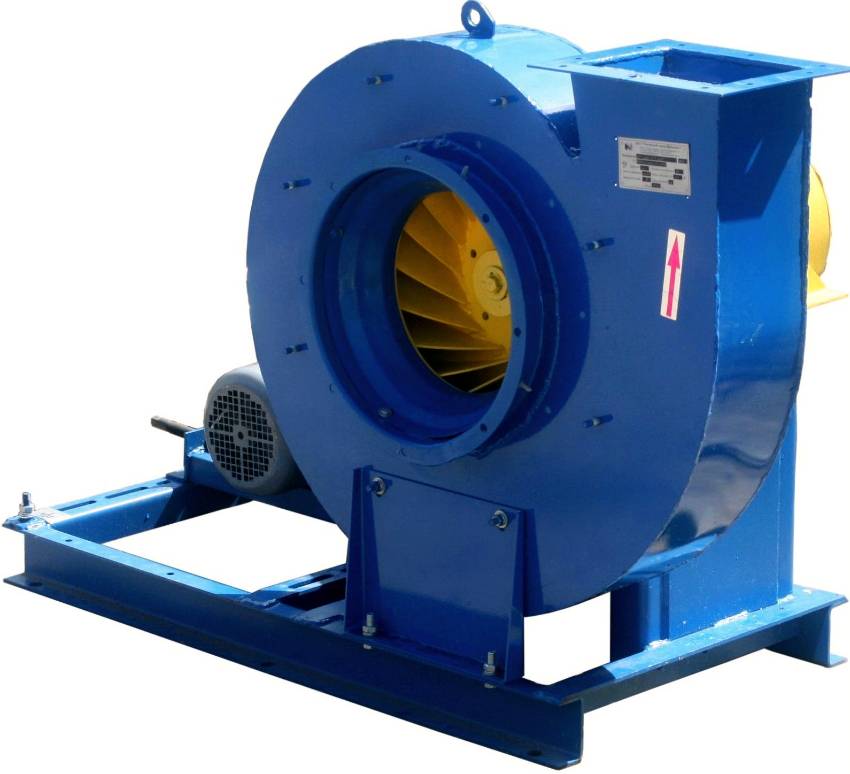

Радиальный вентилятор высокого давления работает по тому же принципу, что и модели низкого и среднего давления, но характеризуется большей эффективностью и производительностью. В конструкции вентилятора предусмотрено 12 загнутых назад лопастей, которые эффективно справляются с перемещением воздуха и газовых смесей без твердых частиц.

Пылевые вентиляторы применяются в помещениях, в воздухе которых, содержится большое количество твердых частиц и примесей.

Крышные радиальные вентиляторы дымоудаления предназначены для быстрого вывода дыма из помещения в случае пожара, могут работать в комплексе с воздуховодной сетью или же без нее. Взрывозащищенные канальные вентиляторы крышного типа могут применяться во взрывоопасной среде и перемещать горючие газовые смеси.

Крышный радиальный вентилятор высокого давления эффективен для быстрого вывода дыма из помещений

При выборе радиальных вентиляторов высокого давления и других моделей следует учитывать место установки и функции, которые должно будет выполнять устройство. К примеру, если речь идет об организации вывода воздуха из помещения, в котором ведется работа со взрывоопасными веществами, то лучше отдавать предпочтение взрывозащищенным моделям. А если вам требуется экономия электроэнергии, то стоит купить промышленный осевой вентилятор с лопатками, загнутыми вперед.

Достоинства и недостатки

Использование вентиляторов дымоудаления имеет как сильные, так и слабые стороны. К преимуществам эксплуатации таких моделей относят ряд факторов.

1. Вентиляторы обеспечивают высокую выживаемость людей и домашних животных, находящихся в помещении во время задымления.
2. Мгновенное срабатывание датчиков приводит к автоматическому включению приборов. Это позволяет начать процесс удаления дыма с первых секунд возгорания.
3. Возможность подключения оборудования к резервному источнику питания позволяет запускать систему даже в условиях отключения электроэнергии.
4. Большой модельный ряд вентиляторов значительно облегчает выбор и позволяет приобрести прибор любого вида и мощности.

Тепловая нагрузка при чрезвычайных ситуациях

Различные помещения имеют разное назначение и функциональные особенности оборудования. В зависимости от того, что именно будет происходить в конкретной локации, будет отличаться и содержимое помещения. Если возникнет пожар, то температура горения объектов будет также отличаться в силу наполнения помещения. Поэтому одним из факторов, который влияет на выбор конкретной модели вентилятора, должны стать расчеты теоретической температуры горения в данном месте.

Если вентилятор нужен для жилого дома, либо общественного учреждения, то здесь при пожаре сможет развиться температура до +300°С. Это связано с тем, что в таких местах, как правило, отсутствуют горючие вещества или специальные смеси, которые могут дать температуру, превышающую этот предел. В таком случае, подойдут вентиляторы, способные на протяжении одного часа переносить температуру до +400°С. Такие агрегаты изготавливаются из углеродистой стали.

Если здание носит производственный характер и сочетает в себе несколько функций, то лучше подстраховаться и установить вентиляторы, способные переносить температуру до +400°С на протяжении уже не одного, а двух часов. Состав таких устройств включает в себя углеродистую или нержавеющую сталь.

Если же вентиляция необходима складам, содержащим самые различные материалы и смеси, гаражам или автостоянке, то здесь при пожаре может развиться температура свыше +450°С. Чтобы избежать критических последствий, необходимо установить вентиляторы, выдерживающие +600°С в течение одного часа.

Взрывозащищенный крышный вентилятор

Взрывозащищенные вентиляторы используют в местах и на объектах, где есть опасность взрыва: на производствах повышенной опасности, шахтах, в водородных или ацетиленовых резервуарах. Их назначение — отвод токсичных, горючих и негорючих, а также взрывоопасных воздушных масс.

Важно понимать, что наличие у вентилятора того или иного класса по взрывозащите не означает возможность отвода горячего воздуха и дыма с температурой до 300°С и выше (в отличие от вентиляторов дымоудаления, для которых опция работы с газами высокой температуры является штатной). Обычно взрывозащищенные вентиляторы работают с температурой среды до 80°С

Внешний вид взрывозащищенного крышного вентилятора

Виды и типы крышных вентиляторов для дыма

По стандарту СДУ должна иметь и приточный, и вытяжной вентилятор. При этом приточный вентилятор должен в этот момент отключаться:

По принципу работы выделяют два вида крышного вентилятора: осевой или центробежный. Осевой вентилятор – специальное устройство, которое перемещает воздух вдоль оси. Работает такой вентилятор либо на вытяжку, либо на нагнетание воздуха внутрь обслуживаемого помещения. Все это обеспечивают специальные осевые лопатки, загнутые назад.

Осевые вентиляторы обычно используются там, где нет воздуховодов. Изготавливают их из высокопрочной стали с особой высокими антикоррозийными свойствами. Что неудивительно, ведь крышный вентилятор находится под всегда под прямым дождем и снегом. Поэтому крылья у него сделаны из специального сплава алюминия.

Да, осевой вентилятор удобный в эксплуатации, достаточно эффективный и надежный, но его используют только в промышленных зданиях. А вот у центробежного производительность более высокая, его разрешено монтировать в многоэтажных строениях, но из-за сильного шума при его работе для частного дома такое устройство не подойдет. Кроме того, такие вентиляторы не рассчитаны на работу с агрессивными средами, какие нередко бывают на производствах.

Вот пример такого вентилятора:

Отдельный вид дымного вентилятора – диагональный. По сути, это просто усовершенствованная модификация осевого, где благодаря особой конструкции лопастей дым уже выводится по диагонали.

А вот крышные вентиляторы центробежного типа уже действуют по-другому. Они как бы выбрасывают воздух под прямым углом. Такая структура позволяет правильно работать даже при сильном ветре.

Есть еще один вид крышных вентиляторов – радиальные, которые устанавливают прямо над используемым помещением. Они изначально рассчитаны на агрессивные рабочие среды. Сейчас поясним, для чего это нужно. Дело в том, что довольно часто в цехах при работе с определенными материалами и жидкостями в воздух выделяются специфические вещества, которые, соединяясь с влагой, способствуют быстрой коррозии любого металла. Вот почему над рестораном – один риск коррозии крышных элементов, а над заводским цехом – совсем другой.

Если говорить о принципах работы таких вентиляторов, то он практически не отличается от диагонального или осевого. Просто здесь воздух засасывается благодаря центробежным силам. Но при этом радиальные вентиляторы достаточно мощные и надежные, а потому чаще всего применяются на промышленных объектах. Но их не ставят там, где в воздухе присутствуют смеси с разрушающими веществами.

К слову, именно у радиальных вентиляторов для защиты мотора зачастую применяются специальные колпаки. При этом их форма имеет большое значение, ведь за счет нее динамическое давление частично преобразовывается в статистическое. А это уже влияет на функциональность самого устройства.

Отдельный усовершенствованный вид крышных вентиляторов – самооткрывающиеся:

Далее, есть специальные приборы, которые укомплектованы двумя или даже тремя моторами. Такие способны сами корректировать свою производительность, в зависимости от требования к ним. Именно такие модели чаще всего используют в системах, которые одновременно рассчитаны на две основные функции – выведение дыма и общее вентилирование.

В современных моделях даже можно регулировать частоту оборотов мотора, причем при помощи специальных датчиков и программ в автоматическом режиме. В итоге такое устройство потребляет намного меньше электроэнергии и куда более эффективно.

Что же касается тонкостей монтажа, дымный вентилятор вполне возможно технически грамотно установить практически в любом месте крыши здания, даже в сложном проекте.

Готовы ли вы установить такой важный элемент в своем доме?

Как выбрать устройство

• этажность здания;
• необходимая мощность и скорость воздухообмена;
• наличие химически агрессивных летучих веществ;
• опасность задымления;
• температура выбросов;
• уровень шума при работе;
• взрывоопасность удаляемой воздушной смеси.

Торговые предприятия предлагают крышные вентиляторы следующих производителей:

• Европейский бренд Shuft предлагает вытяжные устройства разной мощности. Модели с горизонтальным и вертикальным выбросом, с максимальной производительностью до 16100 м3/час. Устройства выполнены из высококачественной оцинкованной стали, имеют разборный корпус.
• Российский завод «Евромаш» выпускает вытяжные и нагнетающие модели вентиляторов, осевые и радиальные модели в разном исполнении – для высокотемпературной эксплуатации, взрывобезопасные, стойкие к химическим воздействиям. Ассортимент разнообразен по типоразмерам и цене. Модели оснащены дополнительными звукоизоляционными кожухами и кассетами.

• Бренд, считающийся мировым лидером в этой области Systemair предлагает весь спектр существующих устройств для вентиляции крышного типа. Особое предложение для владельцев частных домов – вентиляторы с электронным блоком управления, которые отличаются малым потреблением электроэнергии при максимально эффективной работе. Например, вентилятор TFSR 160 EC потребляет всего 80 Вт, а имеет продуктивность более 500 кубометров в час.

При выборе вентилятора предпочтение лучше отдавать брендам с устойчивой репутацией, а не более дешевым азиатским аналогам. Устройство прослужит не один год, экономить на его покупке не стоит.

МОНТАЖ КРЫШНЫХ ВЕНТИЛЯТОРОВ

Центробежные и осевые крышные вентиляторы устанавливают на покрытиях промышленных и гражданских зданий. Для монтажа крышных вентиляторов используют типовые сборные железобетонные стаканы, устанавливаемые строительными организациями при монтаже покрытий (рис. 12.9). Внутренний диаметр стаканов

Рис. 12.9. Установка крышных вентиляторов на стакан: а — осевого; б — центробежного; 1 — вентилятор; 2 — поддон; 3 — закладная деталь (труба диаметром 20 мм); 4 — болт; 5 — гайка; 6 — шайба; 7 — прокладка; 8 — козырек

700, 1000 и 1450 мм, минимальная высота 400 мм. Стаканы имеют анкерные болты для крепления кожухов вентиляторов и отверстия с трубками диаметром 20 мм, заложенными на толщину его стенок и предназначенными для крепления поддона. Поддоны применяются для сбора влаги, конденсирующейся на металлических частях вентилятора в холодный период года, оборудуются дренажным трубопроводом диаметром 15—20 мм, присоединяемым к муфте нижней части поддона, который одновременно служит защитой от случайного попадания посторонних предметов в помещение при ремонте и монтаже вентилятора.

Крышные вентиляторы поднимают и устанавливают с помощью башенных, автомобильных кранов. Застропив вентилятор, его поднимают к месту монтажа, затем плавно опускают и устанавливают на стакан, на поверхность которого предварительно помещают резиновую прокладку. Анкерные болты, замоноличенные в стакане, пропускают через отверстия в основании вентилятора. Затем вентилятор крепят, навертывая на каждый анкерный болт две гайки.

В некоторых случаях (большая высота здания, многопролетные цехи промышленных зданий и др.) крышный вентилятор нельзя подавать непосредственно к месту монтажа. В таких случаях крышные вентиляторы устанавливают с помощью реечных домкратов (рис. 12.10). Подняв на кровлю крышный вентилятор краном, лебедками или другими средствами, монтаж выполняют следующим образом: на кровлю укладывают дощатый настил от места выгрузки вентилятора до места его установки; устанавливают вентилятор с помощью крана на две ранее поднятые на кровлю тележки, предварительно положив на них два разгрузочных швеллера № 8 длиной 4 м, и прикрепляют вентилятор к швеллерам болтами Ml6x80.

Между швеллерами и плитой вентилятора прокладывают два деревянных бруска высотой 40, шириной 100 и длиной 1300 мм. К месту монтажа подводят на тележках крышный вентилятор и устанавливают его над стаканом, стараясь совместить анкерные болты, замоноличенные в стакане, с отверстиями в плите вентилятора. При этом устанавливают на уложенные возле стакана 6 деревянные шпалы 1, четыре реечных домкрата 2 грузоподъемностью 5 т; приподнимают домкратами крышный вентилятор на 30 мм (рис. 12.10, б); снимают швеллеры и деревянные бруски и откатывают тележку; опускают крышный вентилятор на стакан и закрепляют его (рис. 12.10, в).

После окончания монтажа вентиляторы подключают к электросети и проверяют правильность установки вентиляторов под нагрузкой (независимо от типа вентилятора), в том числе на прочность и правильность соединения электродвигателя с вентилятором, на прочность крепления вентилятора и электродвигателя к опорам и на правильность балансировки колеса вентилятора. Кроме того, Прове-

Рис. 12.10. Последовательность (а — г) монтажа крышных вентиляторов с помощью домкратов:

1 — шпала: 2 — реечный домкрат; 3 — швеллер: 4 — деревянные бруски; 5 — платформа тележки; 6 — опорный стакан

ряют правильность вращения рабочего колеса вентилятора. Если направление вращения рабочего колеса не соответствует проектному, то его необходимо изменить, переключив фазы на зажимах электродвигателя. Всасывающее отверстие вентилятора, не присоединенное к воздуховоду, должно быть защищено металлической сеткой.

Характеристики изделия

Чтобы правильно установить своими руками канальный вентилятор, каждому пользователю надо знать его технические характеристики:

• max расход воздуха — 5330 м³/ч;
• max давление — 900 Па;
• перфорации для скрепления с трубопроводами — 100-400 мм;
• небольшой уровень звукового воздействия;
• производительность может регулироваться;
• установка производится быстро, при этом не требуется особых навыков;
• техническое обслуживание, своевременная очистка во время эксплуатации не занимают много времени.

В трубопроводе обязательно делается специальный люк, чтобы было удобно осматривать устройство и производить необходимые работы по обслуживанию.
