Компоненты офисных вентиляционных систем

Воздуховоды

Воздуховоды

Доставка воздуха в помещение и отвод его осуществляется по системе воздуховодов. Сеть воздуховодов содержит непосредственно трубы, адаптеры, разветвители, повороты и переходники, а также диффузоры и распределительные решетки. Диаметр воздуховодов, сопротивление всей сети, шум от работы вентиляции и мощность установки тесно взаимосвязаны. Поэтому для оптимальной работы вентиляции в процессе проектирования необходимо сбалансировать все показатели. Это сложная работа, правильно выполнить которую могут только профессионалы.

Давление воздуха вычисляется с учетом общей длины воздушных каналов, разветвленности сети и площади сечения трубы. Мощность вентилятора увеличивается при большом количестве переходов и ответвлений. Скорость движения воздуха в офисных вентиляционных системах должна быть около 4 м\с.

Решетки для забора воздуха

Устанавливаются в месте поступления воздуха с улицы в вентканал. Решетки защищают от проникновения в трубу насекомых, грызунов, атмосферных осадков. Производятся из пластика или металла.

Клапана воздушные

Предотвращают задувание ветра при выключенной системе вентиляции. Нередко к клапану подводится электропривод, управляемый автоматикой. В целях экономии используются ручные приводы. Тогда к клапану примыкает обратный пружинный клапан или «бабочка», чтобы на всю зиму перекрыть выходы вентканалов.

Воздушный фильтр

Очищает приточный воздух от пыли. Как правило, применяются фильтры грубой очистки, задерживающие до 90% частиц размером от 10 микрон. В некоторых случаях дополняется фильтром тонкой или особо тонкой очистки.

Калорифер

Используется для подогрева уличного воздуха зимой, бывают электрическими или водяными.

Электрические нагреватели обладают некоторыми плюсами по сравнению с водяными:

• простое автоматическое управление;
• легче монтируется;
• не замерзает;
• легко обслуживается.

Главный минус – высокая цена электроэнергии.

Водяные калориферы работают на воде температурой 70 – 95 градусов. Недостатки:

• сложная автоматическая система управления;
• громоздкий и сложный смесительный контур;
• за смесительным контуром требуется особый уход и надзор;
• может замерзнуть.

Но при грамотной эксплуатации обеспечивает значительную экономию средств по сравнению с электрическим нагревателем.

Вентиляторы

Один из важнейших узлов всей вентиляционной системы. Основные параметры при выборе: производительность, давление, уровень шума. Существуют радиальные и осевые типы вентиляторов. Для мощных и разветвленных сетей предпочтительнее радиальные вентиляторы. Осевые более производительны, но выдают слабое давление.

Шумоглушитель

Устанавливается после вентилятора для подавления шума. Основной источник шума в системе вентиляции для офиса – это лопасти вентилятора. Наполнитель шумоглушителя обычно минвата или стекловолокно.

Распределительные решетки или диффузоры

Устанавливаются на выходах воздуховодов в помещения. Находятся на виду, поэтому должны вписываться в интерьер и обеспечить распространение воздушных потоков во все стороны.

Автоматическая система управления

Осуществляет контроль над работой вентиляционного оборудования. Обычно устанавливается в электрощитке. Запускает вентиляторы, предохраняет от замерзания, оповещает о необходимости прочистки фильтров, включает и выключает вентиляторы и калориферы.

Предисловие

• 1 РАЗРАБОТАН Некоммерческим партнерством «Инженеры по отоплению, вентиляции, кондиционированию воздуха, теплоснабжению и строительной теплофизике» (НП «АВОК»)

• 2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 «Строительство»

• 3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2021 г. № 1875-ст

• 4 ВЗАМЕН ГОСТ Р ЕН 13779—2007

Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. № 162-ФЗ «О стандартизации в Российской Федерации». Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе «Национальные стандарты», а официальный текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.rst.gov.ru)

Оформление. ФГБУ «РСТ», 2022

Настоящий стандарт не может быть полностью или частично воспроизведен, тиражирован и распространен в качестве официального издания без разрешения Федерального агентства по техническому регулированию и метрологии

Приточно-вытяжная вентиляция офиса

Канальная вентиляция системы приток-выдув используется для помещений до 600 кв. метров, так как производительность приточно-вытяжной вентиляции офиса составляет до 8 тыс. кубометров в час.

СНиП вентиляции офисных помещений требует воздухообмен:

• приток 3,5 раза в час;
• отток 2,8 раза в час.

Оборудование обычно прячется за подвесным потолком подсобного помещения. По офисам воздух раздается системой вентканалов, выходы которых скрываются за диффузорами или решетками.

Приток воздуха с улицы при приточной вентиляции офиса проводится на высоте от двух метров над поверхностью почвы. Воздух пропускается через систему очистки, при необходимости его температура понижается или повышается (электрическим или водяным нагревателем).

Для снижения потребляемой электроэнергии приточный воздух подогревается рекуператором. Он представляет собой теплообменник, в котором тепло от отработанного воздуха передается свежему. Рекуператоры для офисной вентиляции используются роторные и пластинчатые. Первые обладают КПД более 75%, работают при трескучих морозах. Но в процессе работы около 5% отработанного воздуха попадает обратно в помещение.

Пластинчатые рекуператоры недороги, КПД их не более 65%. Но они обледеневают, приходится обеспечивать их обогрев.

Все необходимое оборудование для обработки воздуха в приточно-вытяжной системе находится в одном сравнительно небольшом корпусе. Канальная вентиляция офисных помещений представляет собой комбинацию нескольких модулей.

Чтобы обеспечить необходимую температуру воздуха в офисном помещении, приточно-вытяжную вентиляцию дополняют кондиционерами. В зависимости от особенностей здания, это могут быть несколько сплит-систем или мультисплитов.

Проект системы вентиляции офиса

Типичные проект вентиляции офисного помещения

На систему вентиляции офисного здания возлагается целый ряд функций. Поэтому при проектировании учитываются многие факторы, регламентируемые правилами СНиП вентиляции офисных помещений №№ 2.09.04.87 и 2.04.05.91. Система собирается из узлов различной стоимости, функциональности и конструкции. Задача проектировщиков правильно их подобрать.

С заказчиком согласуются следующие моменты:

• расположение вентиляционной установки;
• расположение вентканалов;
• мощность электросистемы, возможность подачи воды;
• необходимость и пути дренажной системы;
• доступ к оборудованию после установки;
• возможность изменения конструкции.

Проектирование систем вентиляции для офисов включает:

• расчеты теплопритоков для каждого отдельного помещения в зависимости от архитектурных особенностей, назначения с учетом технического задания к проекту;
• расчет воздухообмена;
• аксонометрическая схема коммуникаций;
• аэродинамический расчет, позволяющий определить площадь сечений воздуховодов и потери давления по сети;
• подбор всего необходимого оборудования для комплектации системы вентиляции в офисе;
• расчет мощности обогревателя в приточной установке;
• подготовка пакета проектных документов.

Пример проекта вентиляции

Типовой проект вентиляции содержит два канала: подача воздуха извне и отток его изнутри с помощью принуждения. С учетом площади здания и объема комнат выбирается диаметр вентиляционных каналов, типы вентиляторов и иное оборудование. Места забора и отвода, а также их количество назначаются с учетом размещения комнат, требованиям к ним, расчета расходования воздуха в каждой и кратности.

Схема проекта вентиляции

Порядок расчета естественной циркуляции можно посмотреть на видео:

Для создания качественной вентиляции в архиве требуется соблюдать нормы и правила к обустройству данных помещений. При этом, следует учесть показатели воздухообмена, расхода воздуха, требования к условиям среды для хранения документов, а также соответствие норм пожаробезопасности.

Специалисты компании «Мега.ру», опираясь на базу знаний и практический опыт, подготовят качественный проект вентиляционной системы в архиве и в других помещениях. Мы оказываем услуги в Москве, МО и соседних областях. Связаться с нами можно через страницу «Контакты».

Для чего нужна качественная вентиляция в архиве

Вентилировать воздух в любых помещениях требуется для создания комфортных условий для находящихся в них людей. Это обеспечивает их нормальную жизнедеятельность, ведь в архивах, библиотеках и подобных помещениях сотрудники и посетители работают с материалами иногда по нескольку часов. При плохом проветривании комнат их здоровью может быть нанесен вред.

Так же качественно спроектированная вентиляционная система обеспечивает сохранность находящихся в них книг, документов, отчетов и т.п. Бумажные материалы теряют свои качества, приходят в негодность, портятся при скоплении пыли и невыполнении норм влажности воздуха. Предотвращается это комплексом мер: соблюдение стандартов относительно площади на количество единиц хранящихся экземпляров, обустройство системы отопления, кондиционирования и вентиляции.

Вентиляция офиса

Канальный кондиционер

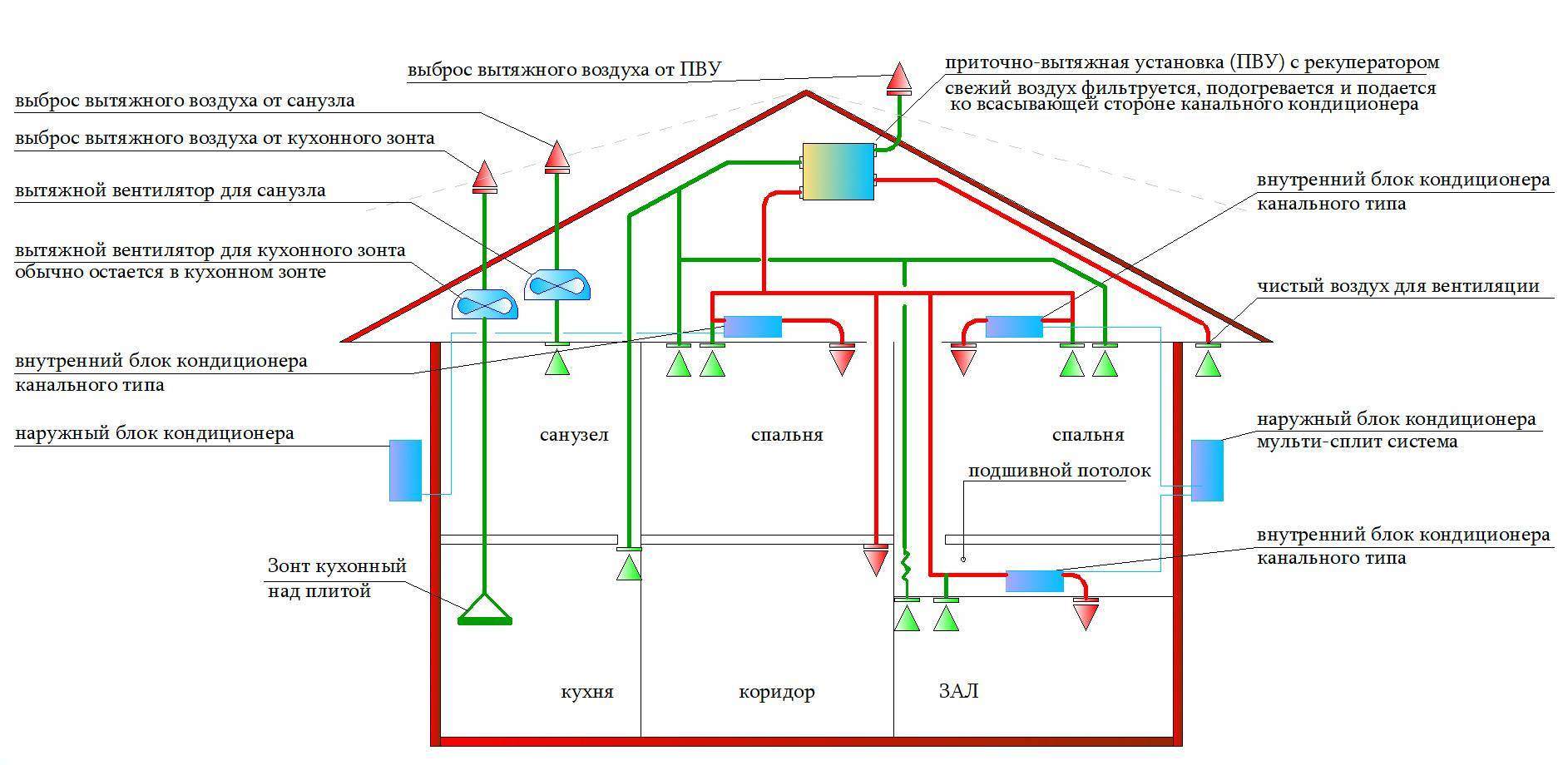

Вентиляция небольшого офисного здания может быть обеспечена канальным кондиционером. Кроме охлаждения и подогрева воздуха канальные системы подают в залы некоторое количество свежего воздуха с улицы. Для реализации этой функции канальный кондиционер оснащается дополнительным оборудованием подмешивающим воздух. То есть, оборудование и кондиционирует, и вентилирует офис согласно нормам.

Работает эта схема так:

Наружный воздух подается в камеру смешения, расположенную перед кондиционером, здесь он смешивается с отработанным воздухом. Смесь подается в кондиционер, очищается, доводится до необходимой температуры и направляется по вентканалам в кабинеты. Воздух отсюда перемещается в камеру смешения и далее по круговому циклу.

Корпус кондиционера прячут над фальшпотолком или в подсобном помещении.

Преимущество канальной схемы вентилирования офисных помещений в ее незаметности. Но она исключает возможность варьировать температуру воздуха в разных комнатах.

Нормативы для вентиляции архивных помещений

Устройство вентиляционной установки

К системе вентиляции архивов выдвигаются жесткие требования, так как большое скопление бумажных материалов несет угрозу пожарной безопасности. Основные правила:

• для государственных, областных, городских архивных помещений с вместимостью более 0,3 млн. экземпляров требуется принудительное вентилирование;
• для городских и районных архивов с меньшим количеством единиц хранения, допускается вытяжная вентиляция естественного принципа работы;
• в здании нужно обеспечить рециркуляцию. Подаваемый воздух должен содержать до 10% наружного;
• для определенных комнат монтируют отдельную вытяжку: хранилища, реставрационные, мастерские, лаборатории, комнаты для микрофотокопирования, для дезинфекции, а также бытовые (санузлы);
• для помещений, оборудованных системой пожаротушения, обязательно предусмотреть аварийную вытяжку;
• монтируют местные отсосы для комнат, где проводят обеспыливание, дезинсекцию, микрофотокопирование, реставрационные работы.

При проектировании вентиляции для архива, нужно опираться на нормы, прописанные в СНиП 2.08.02-89 и СН 426-82. Согласно им, показатели воздуха в архивах составляют:

• температура: 18°C;
• влажность воздуха: до 55%;
• кратность рециркуляции: 2-3;
• кратность воздухообмена: 2 в час.

Для создания качественного проекта необходимо учитывать виды находящихся в архиве документов и особые требования к их хранению: влажность, температура, воздухообмен.

Строительные нормы и правила

1. Свод правил СП 60.13330.2016 «СНиП 41-01-2003. Отопление, вентиляция и кондиционирование воздуха» — настоящий свод правил устанавливает нормы проектирования и распространяется на системы внутреннего теплоснабжения, отопления, вентиляции и кондиционирования воздуха в помещениях зданий и сооружений.
2. Свод правил СП 113.13330 СНиП 21-02-99 «Стоянки автомобилей» — настоящий свод правил распространяется на проектирование зданий, сооружений, площадок и помещений, предназначенных для стоянки (хранения) автомобилей, микроавтобусов и других мототранспортных средств.
3. ВСН 01-89 «Ведомственные строительные нормы предприятия по обслуживанию автомобилей» — предназначены для разработки проектов строительства новых, реконструкции, расширения и технического перевооружения действующих предприятий. (утратил силу)
4. Свод правил СП 56.13330.2011 «СНиП 31-03-2001. Производственные здания» — настоящий свод правил должен соблюдаться на всех этапах создания и эксплуатации производственных и лабораторных зданий, мастерских, складских зданий и помещений.
5. Свод правил СП 54.13330.2016 «СНиП 31-01-2003. Здания жилые многоквартирные» — настоящий свод правил распространяется на проектирование и строительство вновь строящихся и реконструируемых многоквартирных жилых зданий.
6. Свод правил СП 118.13330.2012 «СНиП 31-06-2009. Общественные здания и сооружения» — настоящий свод правил распространяется на проектирование новых, реконструируемых и капитально ремонтируемых общественных зданий.
7. Свод правил СП 131.13330.2012 «СНиП 23-01-99. Строительная климатология» — настоящий свод правил устанавливает климатические параметры, которые применяют при проектировании зданий и сооружений, систем отопления, вентиляции, кондиционирования.
8. «СНиП 2-04-05-91. Отопление, вентиляция и кондиционирование» — настоящие строительные нормы следует соблюдать при проектировании отопления, вентиляции и кондиционирования воздуха в помещениях зданий и сооружений.
9. СН 512-78 «Инструкция по применению зданий и помещений для электронно-вычислительных машин» — требования настоящей инструкции должны выполняться при проектировании новых и реконструируемых зданий и помещений для размещения электронно-вычислительных машин.
10. ОНТП 01-91 «Общесоюзные нормы технологического проектирования предприятий автомобильного транспорта» — следует соблюдать при разработке технологических решений проектов на строительство новых, реконструкцию, расширение и техническое перевооружение действующих предприятий, зданий и сооружений, предназначенных для организации межсменного хранения, технического обслуживания (ТО) и текущего ремонта (ТР) подвижного состава.
11. «СНиП 31-04-2001. Складские здания» — должны соблюдаться на всех этапах создания и эксплуатации складских зданий и помещений, предназначенных для хранения веществ, материалов, продукции и сырья.
12. Свод правил СП 7.13130.2013 «Отопление, вентиляция и кондиционирование. Требования пожарной безопасности.» — применяется при проектировании и монтаже систем отопления, вентиляции и кондиционировании воздуха, противодымной вентиляции.
13. «СНиП 31-05-2003. Общественные здания административного назначения» — содержит нормы и правила для группы зданий и помещений, имеющих ряд общих функциональных и объёмно-планировочных признаков и предназначенных преимущественно для умственного труда и непроизводственной сферы деятельности.
14. Свод правил СП 252.1325800.2016 «Здания дошкольных образовательных организаций. Правила проектирования» — настоящий свод правил распространяется на проектирование вновь строящихся и реконструируемых зданий дошкольных образовательных организаций.
15. Свод правил СП 51.13330.2011 «СНиП 23-03-2003. Защита от шума» — настоящий свод правил устанавливает нормы допустимого шума на территориях и в помещениях зданий различного назначения.

Требования пожарной безопасности

Если помещения располагаются в разных пожарных отсеках, то для них предусматриваются индивидуальные системы вентиляции. Запрещается сведение и монтаж оборудования вентиляционных систем из нескольких пожарных отсеков в одну венткамеру.  Это правило может быть нарушено только в зданиях, которым причислен I и II класс огнестойкости: венткамера может быть обустроена сразу же за огнеупорной стеной, а также на небольшом удалении от нее, если воздуховоды покрыты противопожарным составом или изоляцией.

Категория венткамер по пожарной и взрывопожарной опасности регламентируется по СП 7.13130.2013

По категории пожароопасности и взрывопожароопасности помещения под монтаж вентиляционного оборудования относятся

Категория Д:

• Если в венткамере смонтированы вентиляторы, компрессорные и воздуходувные агрегаты, нагнетающие атмосферный воздух в эжекторы за пределами данных венктамер.
• Венкамеры с оборудованием для «мокрой» или циклонной очистки воздуха от пыли, которое монтируется перед вентиляторами.
• Венткамеры с оборудованием вытяжного типа для обеспечения общеобменной вентиляции в сооружениях и зданиях жилого фонда, а также построек административно-бытового назначения.

Категория А и Б:

Если в венткамерах монтируется оборудование местных воздухоососов для удаления опасных, токсичных и взрывоопасных воздушных смесей от мест расположения промышленного оборудования.

Важно! Если помещения оборудованы установками для сопровождения вытяжных систем для нескольких помещений с разной категорией взрыво-, пожароопасности, то такие помещения варьируются по более опасным категориям.

• В1 – размещение установок, оснащенных фильтрами и масляными картерами с объемом от 75 л. индивидуально для каждой установки.
• В1, В2, В3, В4 или Г – рециркуляционные системы с отводом воздуха из помещений, за исключением установок по отводу горючих, токсичных и пылевых воздушных смесей с применением влажных и циклонных пылеуловителей.
• В1, В2, В3, В4 – оборудование для сопровождения вытяжных установок. Помещения, теплота которых удаляется и при этом используется в теплоутилизаторах для нагрева приточного воздуха.
• Г – в помещении установлены агрегаты для выработки тепловой энергии от сгорания газового топлива.
• Д – все остальные случаи.

Также, если венткамеры данных категорий обслуживают несколько помещений с разными классами, то их относят к более опасным категориям опасности.

Противопожарные требования с точки зрения размещаемого оборудования

Главные требования направлены на ограничения для размещения разного оборудования в одной вентиляционной камере. Особенно, если венткамеры обслуживают помещения с разными категориями пожароопасности.

Например, запрещается монтировать оборудование вытяжных и приточно-вытяжных систем совместно с оборудованием воздушного отопления и кондиционирования.

Важно! Обязательно наличие обратных клапанов взрывозащищенного исполнения, если приточная система для обслуживания помещений с категорией А и Б возведена с применением обычного оборудования.

Кроме того, необходимо выполнять разделение для следующих систем:

• Установки систем вытяжного типа в помещениях категорий B1, В2 и В3 от оборудования для помещений категории Г.
• Оборудование систем местных отсосов взрывоопасных смесей допускается совмещать только с оборудованием вытяжных систем общеобменной вентиляции, обслуживающих помещения категорий А и Б.
• Оборудование для рециркуляции воздуха для помещений В1-В4 отделяется от оборудования для помещений с другой катеогорией.
• Оборудование для притока воздуха в жилые помещения от вытяжного оборудования и систем притока для помещений производственного назначения.

Есть и ограничения для вытяжных систем, отводящих неприятный запах из санузлов, уборных, «курилок» и пр. Вытяжное оборудование для данных помещений запрещается монтировать в венткамерах с приточными установками.

Для чего нужна качественная вентиляция в архиве

Вентилировать воздух в любых помещениях требуется для создания комфортных условий для находящихся в них людей. Это обеспечивает их нормальную жизнедеятельность, ведь в архивах, библиотеках и подобных помещениях сотрудники и посетители работают с материалами иногда по нескольку часов. При плохом проветривании комнат их здоровью может быть нанесен вред.

Так же качественно спроектированная вентиляционная система обеспечивает сохранность находящихся в них книг, документов, отчетов и т.п. Бумажные материалы теряют свои качества, приходят в негодность, портятся при скоплении пыли и невыполнении норм влажности воздуха. Предотвращается это комплексом мер: соблюдение стандартов относительно площади на количество единиц хранящихся экземпляров, обустройство системы отопления, кондиционирования и вентиляции.

Материалы воздуховодов в газовых котельных

Правильно подобранный материал для воздуховода обеспечивает более длительную эксплуатацию вентиляции.

В соответствие с действующими стандартами в качестве материала для организации вентилирования помещений с газовым оборудованием может использоваться:

• кирпич;
• керамика;
• асбест;
• оцинкованная и нержавеющая сталь.

Применять пластик для воздуховодов нежелательно, т.к. это снижает огнестойкость конструкций. В некоторых нормативных актах (к примеру, пункт 7.11 СНиП 41-01-2003) указывает на то, что воздуховоды могут быть частично сделаны из горючих материалов.

Вне зависимости от того, какой материал будет использован, все вентиляционные каналы, проходящие через холодные зоны, нужно утеплять. В этих местах может уменьшиться тяга, образоваться конденсат, а сам вентканал котельной с газовым котлом может замерзнуть и перестать выполнять свои функции. Именно поэтому лучше протягивать трубы по теплому контуру, исключая вероятность их промерзания.

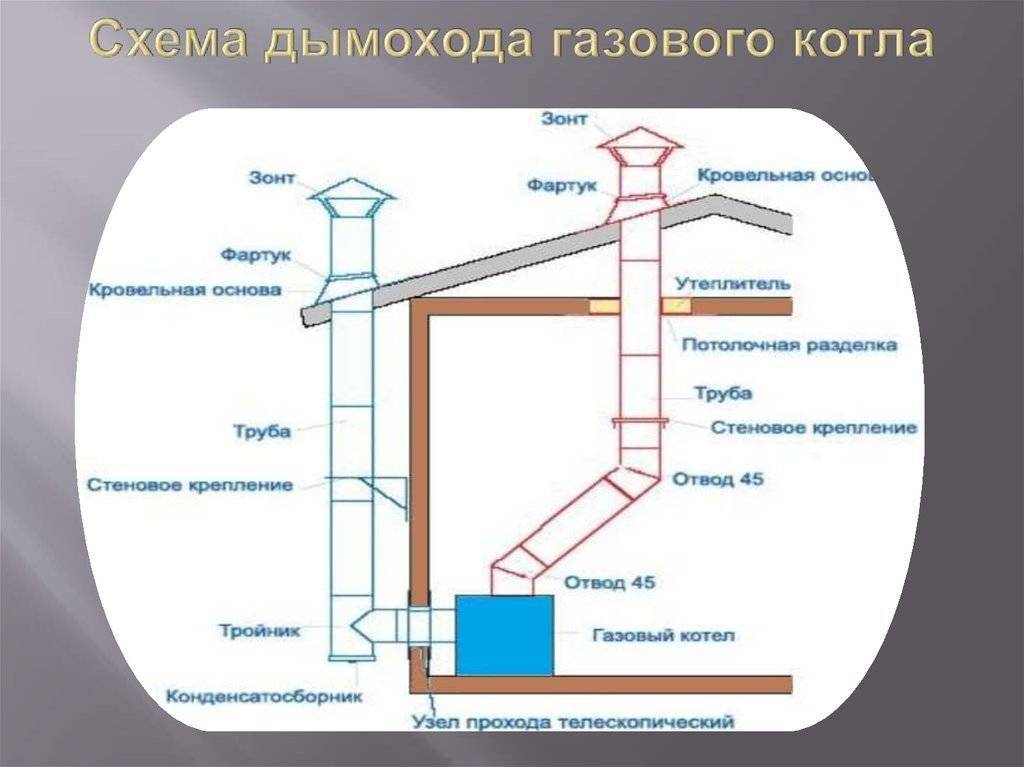

Кирпичные вытяжные каналы

Кирпич недолговечен, т.к. из-за температурных перепадов на его поверхности образуется конденсат, приводящий к разрушению материала. Если кирпичная кладка берется в качестве материала для шахты, то дымоотвод собирается из одноконтурных оцинкованных металлических труб, толщина которых зависит от температуры выделяемых газов.

Керамические вентиляционные трубы

Воздуховоды из керамики универсальны, удобны в эксплуатации и долговечны. Принцип их сборки схож с технологий устройства керамических дымоходов. За счет высокой газоплотности они устойчивы к сильным загрязнениям разного плана и агрессивным химическим средам.

Но в таких вытяжках необходимо устанавливать конденсатоотводчики, т.к. керамика хорошо впитывает влагу. Конструктивно такая вытяжка состоит из 3 слоев:

• внутренний слой из керамики;
• средний изоляционный слой из камня и минваты;
• внешняя керамзитбетонная оболочка.

Эта вентиляционная система не может иметь больше трех колен. Внизу керамического дымохода устанавливают капельник и ревизию.

Стальные воздуховодные пути

Стальные вытяжные каналы удобны и практичны.

При монтаже стальной системы вентилирования нужно придерживаться следующих рекомендаций:

1. Сбор сегментов производится по методу «труба в трубу».
2. Стеновые кронштейны крепятся с шагом не больше 150 см.
3. Длина горизонтальных сегментов должна быть не более 2 м, если в системе не предусмотрена принудительная тяга.

По стандартам толщина стальных стенок должна быть не меньше 0,5-0,6 мм. Температура газа, который вырабатывают котлы, составляет 400-450 0С, из-за чего тонкостенные металлические трубы могут быстро прогореть.

Керамическая вытяжка

Следует дать оценку, что керамический канал – идеальное решение для всех видов котлов в частном доме. Этот материал устойчив к высоким температурам. А также нейтрально относится к ядовитым химическим соединениям, которые могут образовываться при сгорании разного топлива. Каналы керамической вытяжки в основном располагаются вертикально из модулей с одной или двумя выемками.

В последнем варианте второй канал применяется для вентилирования котельной или для поступления воздуха к горелке котла. Обычно такие сэндвичи утепляют минеральной ватой, чтобы защитить их от охлаждения и возникновения конденсата. К тому же в утепленной трубе увеличивается естественная тяга. При устройстве такой керамической вытяжки должен остаться зазор для свободного прохождения воздуха между утеплителем и поверхностью колодца.

На рынке стройматериалов можно встретить комплекты керамических вытяжек в металлическом кожухе. Такая модель не нуждается в устройстве вентиляционных зазоров и монтируется на отопительный прибор как внутри, так и снаружи дома. Они могут эксплуатироваться с температурой выходящих газов до 450 градусов.

В то же время керамика хорошо впитывает влагу, поэтому у них обычно предусматривается лоток для сбора конденсирующейся влаги. А сам канал обеспечивается свободным доступом для обдува воздухом. Благодаря сглаженной поверхности в трубе, в ней обеспечена устойчивость против загрязнения и удобное очищение при обслуживании.

Для работы котлов на твердом топливе в частном доме применяются трубы, выдерживающие температуру 650 градусов. Кроме того они должны быть нейтральными к сгоранию сажи и эксплуатироваться в сухом состоянии.
