Принцип работы типовой посудомоечной машины: конструкция, основные узлы, правила эксплуатации

Особенности устройства посудомоечных машин Bosch

Хоть принцип работы посудомоечной машины «Бош» мало чем отличается от остальных, есть отличия в мелочах. В основе техники «Бош», а также «Электролюкса» и «Беко» лежит электрический мотор. Он обеспечивает функционирование всех остальных частей. В устройстве имеется циркуляционный насос, который подает воду из специальной емкости к коромыслам. Модуль нагрева воды создает нужную для мытья посуды температуру. Дренажный насос удаляет грязную, уже отработанную воду.

В любой посудомоечной машине имеются шланги для залива и слива воды, а также патрубки. На входе шланга, через который подается вода, обязательно установлен фильтр. Последний должен защитить агрегат от продуктов коррозии, грязи и мусора, содержащегося в воде.

Для того чтобы в машинку не набралось больше воды, чем это нужно, имеется прессостат. Это специальный датчик, служащий для оценки уровня жидкости. На некоторых моделях имеются емкости, в которых находится ионообменная смола, предназначенная для смягчения воды.

Размеры

Производители предлагают посудомоечные машины, вмещающие от 4 до 15 комплектов. Исходя из этого, бытовая техника классифицируется на:

  • компактную;
  • полноразмерную;
  • узкую.

Классическая полноразмерная модель (60х60х85 см) легко вмещает до 14 комплектов посуды.

Узкая посудомойка предназначена для малогабаритных кухонь. Стандартные показатели высоты и глубины 85х65 см сочетаются с небольшой шириной — 45 см. Примерная вместительность такой машины — 7-10 комплектов.

Компактная бытовая техника отличается миниатюрными параметрами — 45х55х45 см, которые позволяют установить оборудование даже на кухонном столе. За одну загрузку можно помыть 4-6 комплектов.

Описание процессов происходящих в посудомоечной машине

Несмотря на предубеждение людей о том, что посудомоечная машина очень сложный и капризный прибор, скажем, что это совершенно не так. «Посудомойка» относится к технически несложным агрегатам, и разобраться в принципах ее работы совсем несложно. Как только мы устанавливаем посудомоечную машину на место, подключаем к водопроводу, канализации и электросети, а затем загружаем грязную посуду, происходит ряд интересных процессов.

  • Сначала мы выставляем программу мойки, жмем кнопку пуск, а затем уходим заниматься своими делами.
  • Без нас начинается цикл мойки, который осуществляется без участия человека. Блок управления подает команду, открывается водозаборный клапан и в специальную емкость поступает вода.
  • Далее происходит смешение воды с солью. Соль умягчает воду и делает мойку посуды более эффективной. Одновременно с этим модуль управления активирует нагревательный элемент. Дальнейшие процессы не запускаются, пока вода в камере не будет нагрета до нужной температуры (температура задается пользователем).
  • Дальнейшие действия посудомоечной машины зависят от заданной программы. Предположим, загруженная нами посуда была очень грязной, и мы включили сначала режим замачивания. Модуль управления дает команду циркуляционному насосу подавать смесь воды и моющего средства очень мелкими порциями в разбрызгиватель, который начинает опрыскивать каплями грязную посуду в течение длительного времени, для обеспечения эффекта раскисания присохшей грязи.
  • Дальше активируется первичное ополаскивание. Теперь циркуляционный насос подает смесь в разбрызгиватель, и остатки пищи смываются под давлением. Основной разбрызгиватель находится на дне бункера под нижней корзиной для посуды. Он не только разбрызгивает воду и моющие вещества, но и вращается, что дает возможность покрыть всю посуду.
  • В дальнейшем вода, которая использовалась для ополаскивания, не сливается, а проходит через фильтры грубой очистки и возвращается в резервуар. Там система увеличивает концентрацию моющего вещества и происходит повторное опрыскивание посуды, что позволяет удалить с нее большую часть загрязнений.
  • Далее система отдает команду на слив отработанной воды. Грязная вода откачивается сливным насосом, взамен наливается немного воды, которая ополаскивает резервуар изнутри, а затем и она сливается в канализацию.
  • Теперь клапан открывается и в резервуар заливается чистая вода для ополаскивания посуды от остатков грязи и моющего средства. Алгоритм прост, чистая вода под значительным давлением подается циркуляционным насосом в разбрызгиватель, а тот смывает с посуды остатки моющего средства. Устройство может повторить процесс ополаскивания посуды, что увеличивает время исполнения программы.
  • Далее модуль управления отдает команду на слив отработанной воды, и помпа удаляет воду из резервуара в канализацию.
  • Теперь пришло время сушки. Если посудомоечная машина имеет функцию принудительной сушки, то специальный вентилятор нагнетает горячий воздух, нагреваемый тэном в бункер с посудой, и она очень быстро высыхает. Если такой функции нет, то сушка осуществляется естественным путем в конвекционном режиме.

Мы описали, в общих чертах, что происходит внутри посудомоечной машины. Возможно, наше описание покажется вам сложным, тогда вы можете посмотреть видео, на котором продемонстрирована работа посудомойки. Либо вы можете найти и посмотреть видео и сравнить его с нашим описанием. Как угодно, лишь бы получили представление о работе посудомоечных машин, время на это вы затратите немного.

Типы современных моделей

Далеко не все квартиры имеют просторные кухни, способные вместить полноразмерные посудомоечные машины. Поэтому производители изобрели множество альтернативных устройств, способных мыть посуду и не занимать много место. Все они являются исключительно электрическими с принудительным нагнетанием водяного напора.

Можно выделить четыре конструкционные типа ПММ:

  1. Встраиваемые под столешницу.
  2. Стоящие отдельно.
  3. Компактные переносные.
  4. С вертикальной загрузкой.

Встраиваемые под столешницу ПММ обычно имеют глубину 57 см, которая позволяет провести между аппаратом и стеной необходимые коммуникации. Но различные модели могут существенно отличаться по своим характеристикам друг от друга, что стоит учитывать при выборе подходящей посудомойки. Основные критерии выбора и рейтинг лучших встраиваемых моделей мы рассмотрели в этой публикации.

При правильном монтаже передний край встраиваемой машинки с глубиной в 57 см будет находиться вровень со столом. Подробнее о монтаже встраиваемой посудомойки мы писали здесь.

По ширине посудомойки могут быть компактными (44-46 см) или полноразмерными (56-60см). Высота у них обычно стандартна – 81-82 см с возможностью регулировки.

Галерея изображений

Фото из

Встроенная под стол посудомойка

Отдельно стоящая посудомоечная машина

Посудомойка для портативной установки

ПММ с вертикальной загрузкой посуды

Отдельностоящие ПММ оборудованы красивой и прочной верхней панелью, на которой можно положить какие-либо вещи. Вибрация машинки при работе минимальна, поэтому за соскальзывание предметов можно не беспокоиться. Детальнее о характеристиках отдельностоящих машин и особенностях выбора лучшей мы говорили в следующей статье.

Такие аппараты устанавливаются или около края столешницы, или в соседней комнате, где есть необходимые коммуникации. Размеры отдельно стоящих ПММ аналогичны встраиваемым.

Компактные переносные посудомоечные машины удобны при проживании в арендованных квартирах. Они не требуют монтажных работ и могут устанавливаться как на полу, так и на столе. Типичным размером такой ПММ является 44*55*50 см, что следует учитывать при выборе.

Для их подключения достаточно присоединить гибкий шланг к водопроводному крану и опустить трубку слива машинки в раковину.

С вертикальной загрузкой ПММ производятся редко. Они имеют обычно один уровень закладки посуды, поэтому функционально ограничены.

Вне зависимости от типа посудомоек, их принцип работы схож. Однако технические особенности моделей всё же влияют на качество очистки посуды и энергоэффективность аппаратов в целом.

https://youtube.com/watch?v=VXt_YNFGVaM

Обслуживание

Производители рекомендуют проводить периодическое обслуживание устройства. Немного времени требуется на чистку фильтрующего элемента и распылителя. Рекомендации выглядят следующим образом:

  • Фильтр очищает воду, которая подается в устройство на момент ее работы. Рекомендуется проверять фильтрующий элемент после каждого применения. Очистка поверхности проводится при помощи металлической щетки и другого подобного изделия.
  • Очистка распылителя проводится намного реже. Частицы пищи могут стать причиной образования ржавчины, которая уменьшит проходимость сопла.
  • Удаление грязи с фильтрующего элемента, который расположен на заливном шланге. Для этого достаточно провести демонтаж шланга, после чего щеткой можно убрать все загрязнения.

Если машина будет работать с загрязненным фильтром, то есть вероятность появления неисправности.

Советы по эксплуатации

Эксплуатация техники в соответствии с инструкцией — это залог бесперебойной работы. Рекомендуется при использовании агрегата следовать правилам:

Приобретая посудомоечную технику, следует помнить, что мыть в ней можно, конечно же, многое, но далеко не всё. Например, нельзя мыть деревянные изделия. Осторожными нужно быть с керамикой, серебром, латунью. Тонкие стеклянные и хрустальные фужеры и бокалы мыть допускается. Для них выбирают специальную программу.
Большинство моделей оснащается системой защиты от протечек воды.
Для мытья острых предметов предусмотрены специальные корзины. А также можно воспользоваться верхним коробом. Складывать столовые приборы и острые предметы надо так, чтобы они не создавали препятствий движению коромысел.
Если заблокировать дверцу во время работы машины, можно оградить домочадцев от ожогов

Важно заблокировать машину и от детей.
Не рекомендуется открывать дверцу сразу по окончании работы — посуда должна остыть.

На какой бы машине ни остановила свой выбор хозяйка, важно понимать принцип работы и тщательно следовать советам инструкции. Правильная эксплуатация и систематический уход значительно продлят срок работы бытовой техники

Уровень шума

Этот критерий особенно важен, если у вас кухня-гостиная или спальня расположена близко к кухне, а стенки тонкие, и вы намерены часто включать ПММ в ночное время. Тогда нужно обязательно посмотреть на уровень шума независимо от выбранного вида посудомоечной машины. Самыми тихими вариантами считаются модели до 45 дБ, более громкие — от 50 дБ. Современные производители стараются максимально снизить уровень шума, поэтому часто используют инверторный мотор. Также удобно, когда доступна опция отключения звукового оповещения после окончания цикла. Особенно если вы запускаете работу машинки ночью, или когда вы на работе.

Правила эксплуатации бытовой ПММ

Предназначенные для посудомоечных машин таблетки, жидкости и порошки содержат минимум пенящих компонентов. Обилие пены только вредит процессу отмывания посуды в ПММ. Чем ее меньше, тем лучше. Поэтому использовать в посудомойке обычное мыло или что-либо подобное нельзя.

Укладывая посуду в корзину, следует следить, чтобы она не лежала плотно друг к другу – так разбрызгиваемые струи не смогут попасть на закрытые поверхности и не смоют все остатки пищи

Мыть в ПММ разрешено далеко не любые столовые приборы. Пластику противопоказана сушка горячим воздухом. Тарелка из него как минимум размягчится, а может и “потечь” пластиковыми каплями. В последнем случае машинка, скорее всего, моментально выйдет из строя.

Если на дне моечной камеры остаются остатки смытой пищи, то это свидетельствует о засорении дренажного фильтра. Его нужно регулярно чистить. Но чем меньше на посуде будет оставаться крупных кусков еды, тем реже придется его вынимать и промывать. Лучше изначально не лениться и тщательней удалять большие остатки с тарелок.

Стаканы и чашки следует укладывать в корзине дном вверх. Так струям с разбрызгивателей проще будет попасть внутрь, плюс большая часть воды стечет из них самотеком.

И главное – ничто не должно мешать движению лопастей с форсунками. Это приведет либо к битью посуды, либо к поломке разбрызгивателей.

Преимущества и недостатки посудомоечных машин

ПРЕИМУЩЕСТВА

  • экономия времени и воды, а следовательно и денег
  • чистые и блестящие блюда
  • сушка посуды
  • возможность выбрать правильную программу, адаптированную к масштабу грязи и количеству блюд в устройстве
  • не повреждает руки
  • нет контакта с веществами, разрушающими руки

НЕДОСТАТКИ

  • одноразово высокие расходы
  • не все блюда можно мыть в посудомоечной машине (с позолоченными украшениями, деревянные, окрашенные)
  • занимает дополнительное место на кухне
  • некоторая грязь должна быть удалена вручную
  • потребляемая мощность

Есть также много противников посудомоечных машин, которые утверждают, что мытье руками более выгодно из-за потребления электроэнергии и воды. Стоит проанализировать все аспекты ручного мытья и подумать, какое решение более выгодно. Мытье посуды руками включает в себя:

  • Дополнительное время. Чем больше семья, тем больше посуды накапливается в раковине. Наиболее трудоемким является мытье посуды после встречи с друзьями и после семейного ужина, в котором всегда присутствует много людей. Вы можете тратить время на мытьё для семьи, детей или для собственного развития. Посудомоечные машины высоко ценятся в этом отношении. Наши обязательства ограничиваются загрузкой устройства, добавлением чистящего средства и выбором программы. Нам даже не нужно беспокоиться о протирке влажной посуды, потому что почти каждая модель посудомоечной машины поддерживает функцию сушки,
  • Контакт с бактериями. Большое количество бактерий находится на губках и в раковине. Чтобы убедиться, что они не на чистой посуде, вы всегда должны дезинфицировать салфетки. Бактерии также накапливаются в посудомоечной машине, но большинство из них погибает при 60 ° C, а специальные чистящие средства удаляют остатки, которые накапливаются в зазорах.
  • Более высокий расход воды. Большое количество воды используется во время традиционного мытья в проточной воде. Посудомоечные машины, особенно современные, потребляют около 6-7 литров за цикл. Это относительно мало. Люди, использующие посудомоечные машины, имеют более низкие счета за воду. Следует также упомянуть о специальных экологических программах, которые еще больше сокращают потребление воды. Благодаря этому расходы на оплату счетов окажутся еще ниже, а значит, можно быстро окупить покупку посудомоечной машины,
  • Потребление электроэнергии. Теоретически мы не используем энергию в традиционной уборке. А вы уверены? Большинство из нас моют посуду в теплой воде. В квартирах вода нагревается электрическим / газовым котлом непосредственно в ванной комнате или подается от отопительной установки. В любом случае, это предполагает дополнительные расходы.
  • Покупка моющих средств. В этом случае средства для мытья посуды, такие как соль, ополаскиватель или таблетки, стоят дороже, чем жидкость для мытья посуды. Однако в случае традиционного ручного мытья вам также необходимо купить губки и салфетки. Также стоит учитывать количество посуды, которую посудомоечная машина может мыть одной таблеткой. Покупка всей упаковки моющих средств для посудомоечной машины достаточна для нескольких десятков циклов.

Это особенно выгодно для больших приборов, предназначенных для семей (их ширина составляет 60 см). Благодаря наличию многочисленных полок, корзин и ящиков посудомоечная машина подойдет для большого количества блюд, а планшет для посудомоечной машины всегда будет использоваться один.

Типы современных моделей

Далеко не все квартиры имеют просторные кухни, способные вместить полноразмерные посудомоечные машины. Поэтому производители изобрели множество альтернативных устройств, способных мыть посуду и не занимать много место. Все они являются исключительно электрическими с принудительным нагнетанием водяного напора.

Можно выделить четыре конструкционные типа ПММ:

  1. Встраиваемые под столешницу.
  2. Стоящие отдельно.
  3. Компактные переносные.
  4. С вертикальной загрузкой.

Встраиваемые под столешницу ПММ обычно имеют глубину 57 см, которая позволяет провести между аппаратом и стеной необходимые коммуникации. При правильном монтаже передний край машинки таких размеров будет находиться вровень со столом. По ширине посудомойки могут быть компактными (44-46 см) или полноразмерными (56-60см). Высота у них обычно стандартна – 81-82 см с возможностью регулировки.

Часто встраиваемые модели ПММ предполагают возможность прикрепления к дверке специально панели в цвет кухонному гарнитуру

Цвет отдельно стоящей ПММ довольно трудно подобрать под общий интерьер кухни

Циркуляционный насос в компактных ПММ небольшой и обеспечивает меньший напор, чем в полноразмерных аппаратах

Посудомойки с вертикальной загрузкой часто встречаются в заведениях общественного питания. Они имеют простое устройство, но надежны и легко ремонтируются

Встроенная под стол посудомойка

Отдельно стоящая посудомоечная машина

Посудомойка для портативной установки

ПММ с вертикальной загрузкой посуды

Отдельностоящие ПММ оборудованы красивой и прочной верхней панелью, на которой можно положить какие-либо вещи. Вибрация машинки при работе минимальна, поэтому за соскальзывание предметов можно не беспокоиться. Такие аппараты устанавливаются или около края столешницы, или в соседней комнате, где есть необходимые коммуникации. Размеры отдельно стоящих ПММ аналогичны встраиваемым.

Компактные переносные посудомоечные машины удобны при проживании в арендованных квартирах. Они не требуют монтажных работ и могут устанавливаться как на полу, так и на столе. Типичным размером такой ПММ является 44*55*50 см. Для их подключения достаточно присоединить гибкий шланг к водопроводному крану и опустить трубку слива машинки в раковину.

С вертикальной загрузкой ПММ производятся редко. Они имеют обычно один уровень закладки посуды, поэтому функционально ограничены.

Вне зависимости от типа посудомоек, их принцип работы схож. Однако технические особенности моделей всё же влияют на качество очистки посуды и энергоэффективность аппаратов в целом.

Устраняем неполадки с набором воды в ПММ

Если все, что можно, вы уже проверили, но вода все равно не заливается в систему, тогда нужно осмотреть отдельные детали. Начните с чистки фильтра и шланга:

  • перекройте запорный вентиль;
  • открутите входной шланг;
  • за ним располагается фильтр-сеточка;
  • промойте детали под напором из крана, для чистки шланга можно использовать мелкий ершик.

Заодно можно проверить остальные детали.

Заливной клапан

Если в посудомойку «Бош» не подается вода, клапан забора осматривается в первую очередь. Визуально посмотрите, нет ли механических повреждений на поверхности детали. Чтобы проверить электронику, нужно подать на элемент напряжение, которое покажет, открывается мембрана или нет.

Электрическая часть прозванивается мультиметром, замеряется сопротивление и выносится вердикт.

Дверца бункера

Пока дверца камеры не будет плотно закрыта, машина не начнет работу. Как быть, если дверца не закрывается до конца? Проверьте:

  1. Уплотнитель. Когда он деформируется или вылазит из посадочного места, то может помешать нормальному закрытию.
  2. Защелку. Сломанный замок не доведет дверь «до щелчка», и система не начнет запуск.
  3. Размещение корзин и других элементов камеры. Возможно, что-то мешает дверце закрыться.
  4. Установку ПММ. Проверьте размещение машины используя строительный уровень.

Как установить новый замок на дверце:

  • откройте дверь бункера;
  • выкрутите болты по периметру внутренней части;
  • снимите наружную панель;
  • отсоедините проводку;
  • выкрутите винты крепления и снимите замок;
  • установите новый элемент и подключите проводку.
  • проведите сборку в обратном порядке.

Система «Аквастоп»

В первую очередь проверьте, нет ли в поддоне воды. Когда возникает протечка, поплавок защиты всплывает, давит на переключатель — и забор воды блокируется. Когда в посудомоечной машине срабатывает «Аквастоп», на табло может высветиться код неисправности Е15.

Что делать:

  • открутить шланг от корпуса (если у вас механический «Аквастоп»);
  • посмотреть на клапан внутри: если он вплотную прижат к стенкам шланга, значит, нужна замена защиты;
  • для этого отсоедините старый шланг и установите новый.

Если у вас электромагнитный прибор, тогда дополнительно подключите провод к датчику.

Датчик уровня

Некорректные показания прессостата также могут стать причиной отсутствия воды. Как заменить датчик уровня, мы писали в одной из статей. Чаще всего прибор представляет собой пластиковый короб, который крепится к циркуляционному насосу. Проверить его механику очень просто — подуйте в трубку давления. Если услышите щелчки, прессостат исправен.

Электрика прозванивается мультиметром.

Электронный модуль

Современные посудомойки «Бош» оснащены модулем управления. Он руководит всеми процессами в машине и отдает команды узлам. Например, слить воду с бункера либо начать забор воды. Если один из симисторов платы сгорает, тогда какая-то деталь перестает функционировать. Поэтому модулю требует перепрошивка или замена.

С проверкой деталей в посудомоечной машине «Бош» вы справитесь самостоятельно. Иногда причины отсутствия воды кроются в небольшом засоре, поэтому, прежде чем вызывать мастера, убедитесь, что поломка действительно существует.

Ионообменник с солью – принцип действия и назначение

Некоторые владельцы посудомоечных машин ошибочно считают, что регенерирующая натриевая соль и моющее средство — это одно и то же. Однако эти составы выполняют разные функции, а кроме того, засыпаются в разные контейнеры. Порошок засыпается в емкость, расположенную в люке устройства, соль добавляется в резервуар, находящийся на дне моющей камеры.

Конечно, можно найти специальные «таблетки», в которых уже содержится необходимое количество соли. Такое средство помещают в резервуар крышки посудомойки. Но в том случае, если водопроводная вода слишком жесткая, и в ней содержится большое количество кальция и магния, то желательно использовать для ионообменника специальный солевой состав. В противном случае устройство довольно быстро выйдет из строя.

В каждой посудомоечной машине есть ионообменник. В нем содержится смола, состоящая из хлорида натрия. Вода, предназначенная для мытья посуды, из водопровода попадает сначала в ионообменник, где происходит замещение ионами натрия кальция и магния, содержащихся в жидкости. Данная химическая реакция позволяет избежать образования накипи на деталях машинки, а также появления разводов на вымытой посуде.

В процессе работы устройства натриевая соль постепенно вымывается из блока. В таком случае необходимо использовать для добавления новой порции специальные посудомоечные составы, в которых содержание NaCl превышает 99%. Использование обыкновенной пищевой соли запрещено.

Расход натриевой соли зависит от режима работы машины. Чаще всего его можно настроить вручную. Однако в дальнейшем придется постоянно следить за составом воды и при необходимости проводить дополнительные настройки.

Вам может быть интересно: как выбрать посудомоечную машину.

Принцип работы посудомоечной машины

Рассмотрим принцип работы посудомоечной машины.

Итак, вы уложили грязные тарелки и приборы, добавили моющее средство, выбрали режим мойки и нажали кнопку пуск – все на этом ваша работа закончена.

Первое действие посудомойки – это добавление воды, когда она набирает из водопровода необходимое ее количество.

Далее – нагревание воды до необходимой температуры

(как правило подключение установлено только к холодной воде). Нагревание осуществляется с помощью нагревателей – ТЕНами или проточными нагревателями.

Далее из специального контейнера добавляются

моющие средства для посудомоечной машины определенными порциями в нужное время в автоматическом режиме.

Затем моющий раствор подается в специальные блоки распылителей, которые расположены на верху и внизу моющей камеры машины.

Струи с раствором интенсивно, с разным напором, вращаясь и двигаясь распыляются и “расстреливают” тарелки и столовые приборы, тем самым очищая ее. В некоторых моделях даже устройства для распыления горячего пара. Далее сливается грязная вода в водосток и принцип работы опрыскивания струями воды с моющим средством повторяется.

После окончания мойки следует процесс ополаскивания, блоки распылителей окатываю холодной водой или раствором ополаскивателя посуду, их устройство и конструкция, рассчитана так, чтобы не оставалось “слепых” зон для струй воды.

После того как посуда очищена и ополоснута, машинка запускает процесс сушки. Сушка бывает конденсационная, принцип ее работы – влага испаряется с поверхности , конденсируется на холодных стенках камеры и стекает на дно и в сток,

турбосушка, принцип работы – при помощи обдува горячим воздухом (надо отметить что это необязательная функция и присутствует у более

дорогих моделей). Вот такой общий принцип работы всех посудомоечных машин.

В посудомойках установлены датчики для контроля и выполнения работы – это датчики температуры воды и воздуха, предотвращающий

перегрев машины и повреждения посуды, датчик уровня воды – для своевременного слива, если уровень воды слишком высокий, предотвращающий переполнение.

Так же некоторые аппараты оснащаются датчиками, которые определяют чистоту тарелок и приборов, оценивая и контролируя степень загрязнения воды при сливе.

Принцип работы посудомоечной машины – видео. На видео видно, через прозрачное стекло, какое внутреннее устройство и как происходит распыление внутри посудомойки.

В чём состоит принцип работы посудомоечной машины?

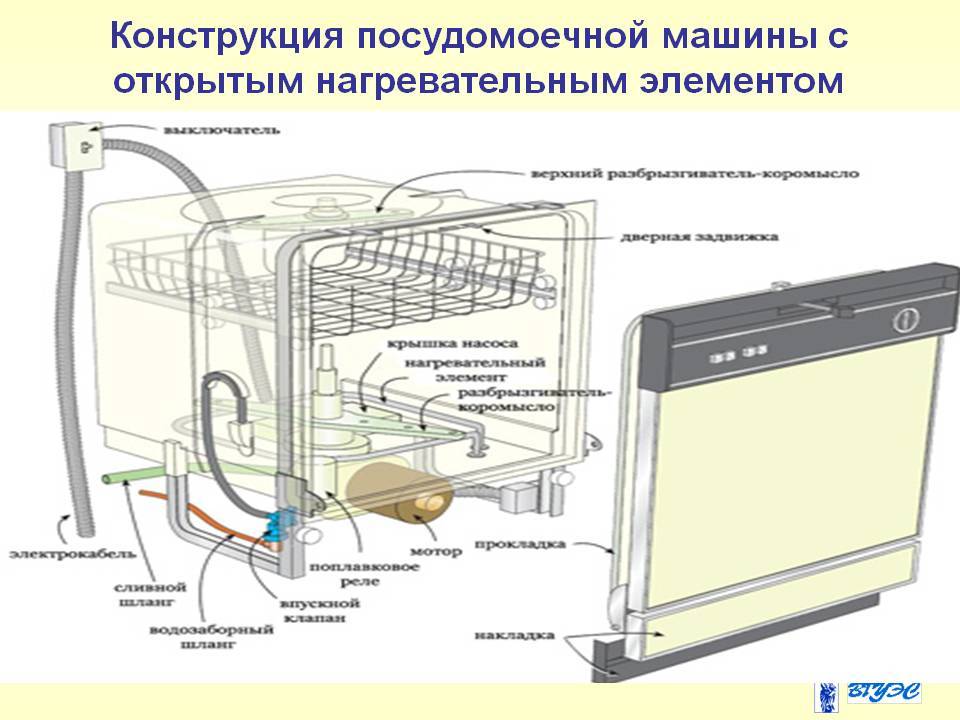

Что из себя представляет посудомоечная машина, её устройство и принцип работы? Чтобы разобраться в этом вопросе, нужно для начала узнать о составных частях посудомойки, потом следует разобраться, как работает каждый узел, и какую роль играет его работа в целой системе, и только потом можно будет представить себе, как работает посудомоечная машина.

Внутреннее устройство посудомоечной машины состоит из:

  • Шланга, по которому поступает вода в машину.
  • Контроллера подачи воды в машину.
  • Электромагнитного клапана подачи воды.
  • Электромагнита.
  • Воздушного дренажа.
  • Конденсатора.
  • Солевого обменщика (обменника).
  • Резервуара для соли.
  • Датчика и реле давления воды.
  • Датчика уровня воды с трубкой.
  • Циркуляционного насоса.
  • Нагревательный элемент.
  • Дренажного насоса
  • Обратного клапана (дренажной системы).
  • Шланга отвода грязной воды.

Так нагревается вода в посудомоечной машине.

Зачем нужен магнит?

Если почти все элементы интуитивно понятны, то поясним, для чего нужен электрический магнит в машине. Это магнит направленного действия. Включается он только тогда, когда вода поступает в посудомоечную машину из водопровода.

Магнитная индукция способна воздействовать на химические примеси в воде, и вода становится более мягкой. Это улучшает как само качество мойки посуды, так и позволяет сберечь внутренние элементы машинки. В частности, на внутренних элементах и ТЭНе образуется куда меньше накипи и прочих отложений, если воду предварительно намагнитить.

Зачем нужна соль и солевой обменщик (обменник)

Специальная соль для посудомоечной машины – это не обычная столовая соль. Столовую сыпать в посудомоечную машину запрещено. Специальная соль также улучшает моющие свойства воды, помогает разрушать загрязнения, предотвращает образование биологических отложений внутри посудомоечной машины. Также соль убивает бактерии, которые могут быть на посуде.

Так как соль не поступает в танк посудомойки в чистом порошковом виде, а в виде раствора, то этот раствор сначала нужно приготовить.

В резервуаре для соли вода смешивается с солью и растворяет её. Получается сильно обогащённый раствор соли. Такой раствор не должен попадать в танк, и посему он попадает в обменщик. Там он размешивается с большой порцией воды, достигает допустимой концентрации и отправляется в танк. На этом работа обменщика завершается.

Что такое солевой обменщик (обменник)

Его называют обменщик или обменник. Это маленький резервуар, встречается в более дорогих машинах. Идёт сразу после контейнера для посудомоечной соли внизу машины. В дешёвых машинах соль обменивается в самом резервуаре. В дорогих машинах этот маленький контейнер смешивает обогащённый солевой раствор с водой до такой меры, которая необходима. Блок управления меряет жёсткость воды, и определяет какой концентрации должен быть раствор.

В дешёвых машинах его нет и соль хранится и смешивается в одном месте. Естественно, никакого слежения за концентрацией – нет.

Для чего нужен обратный клапан?

Тут всё просто. Так как клапан работает в дренажной системе и по своей сути завершает процесс откачивания отработанной воды в канализацию, он призван не пропускать поток грязной воды обратно в машину. Во время работы дренажного насоса клапан пропускает воду в канализацию, а обратно нет.

Краткие сведения из инструкции по эксплуатации к посудомойкам Bosch: требования для пользователей

Ко всем машинам для мойки посуды прилагается инструкция по эксплуатации на нескольких языках с русскоязычным переводом. Если некоторые пункты вы часто упускаете, то обязательно изучите несколько следующих моментов:

Если планируете мыть детскую посуду в машинках, следует выбирать гипоалергенные моющие средства

  1. Вы знаете, что посудомойки работают от электричества, соответственно, продумать её подключение необходимо заранее. Даже лучше будет, если вы установите заземление к прибору или УЗО.
  2. Располагайте посуду правильно. В машинке есть специальные отсеки для каждого типа кухонной утвари. Только так можно рассчитывать на идеальную чистоту столовых приборов.
  3. Выбирайте профессиональные моющие средства. Не нужно использовать гели для посуды ручного типа. Они создают слишком много пены, что может выдать ошибку в работе посудомоечной машины.
  4. Выбирайте режим обработки правильно. Если плотные приборы можно обработать при высоких температурах, то для хрупких тарелок или бокалов лучше воспользоваться режимом с деликатной степенью обработки.

Разумеется, соблюдайте требования к подключению и дальнейшему использованию прибора. Этим вы продлите жизнь устройству и не покалечите свою.

Типы посудомоечных машин

Посудомойки можно разделить на две основные группы – это встраиваемые и отдельностоящие. Более детально можно разделить эти группы по размерам (размеры указаны примерно):

 ► Встраиваемые

  → Полномразмерные встраиваемые. Размеры (В х Ш х Г) мм: 815 x 598 x 550.

  → Компактные встраиваемые посудомоечные машины.

      • Компактные встраиваемые узкие машины. Размеры (В х Ш х Г): 810 x 448 x 550 мм.

      • Компактные встраиваемые низкие машины. Размеры (В х Ш х Г), мм: 595 х 595 х 500.

 ► Отдельностоящие

  → Полномразмерные отдельностоящие. Размеры (В х Ш х Г) мм: 845 х 600 х 600.

  → Компактные отдельностоящие.

      • Компактные отдельностоящие узкие посудомоечные машины. Размеры (В х Ш х Г), мм: 845 х 450 х 600.

      • Компактные отдельностоящие низкие машины. Размеры (В х Ш х Г), мм: 450 х 550 х 500.

Устройство посудомоечной машины на видео – показан принцип работы и устройство конвейерной сборки посудомоек.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
