Основы вентиляции
Воздухообмен в помещениях создается движением потоков от мест притока свежего воздуха к местам оттока «грязного», и до полного их вывода на улицу. Обрывать вентиляцию под кровлей нельзя – домашний пар будет конденсироваться и разрушать несущие элементы. По способу побуждения вентиляция дома бывает естественной, механической либо комбинированной.
Естественная вентиляция создается тягой за счет разницы давления и температуры между помещением и улицей. Она доступна, легко обустраивается, дешевая в установке и эксплуатации. Но сила такого потока меняется вместе с погодой, его сложно контролировать, невозможно отрегулировать объем поступающего и выводящегося воздуха.
Это приводит к большим теплопотерям зимой, когда тяга максимальна. Летом, наоборот, воздушные потоки практически останавливаются, так как разница между температурой в помещении и на улице очень мала.
Механическая вентиляция – продвигает воздушные массы вентиляторами, может обслуживать длинные системы воздуховодов с постоянной скоростью. Дополнительно оснащается множеством удобных элементов: температурными датчиками с регулирующей автоматикой, таймерами, фильтрами, калориферами.
Естественное движение масс воздуха медленнее, чем принудительное и более комфортно для человека (1 м/с против 3 м/с). Но при меньшей скорости приходится использовать каналы большего сечения с длиной от 3 м по вертикали.
Принудительный обмен быстрее и работает с тонкими воздуховодами, чем экономит место. Например, для того, чтобы заменить 300 м3 воздуха за час при естественной вентиляции в частном доме, необходимы трубы Ø350 мм, а для механической достаточно Ø200 мм.
При любом побуждении перетекание воздушных масс по дому идет в направлении из «сухих» комнат в «мокрые». Приток оборудуется в гостиной, спальне, кабинете. Отток – в ванной, санузле, на кухне. Чтобы воздух свободно перетекал внутри дома, в дверных полотнах монтируют вентиляционные отверстия (с/у, ванная) или оставляют щель 2-3 см между дверным полотном и полом. Переточное отверстие при закрытой двери должно быть минимум 200 см2. На пути движения воздушного потока желательно ставить не больше двух преград.
Рис. 1 – Перетекание воздуха в доме
Планировка вентиляции частного дома включает следующие этапы:
- 1. Расчёт минимальных норм воздухообмена;
- 2. Определение расположения мест притока и оттока воздуха;
- 3. Расчет сечения вентиляционных каналов;
- 4. Определение потребности в дополнительном технологическом оборудовании.
Как устроить вентиляцию чердака в частном доме
Устройство вентиляции чердака своими руками потребует некоторых познаний. Специалисты советуют серьезно отнестись к каждой детали. Сначала придется заняться тонкими расчетами, а потом обратиться к выбору оптимального типа. Это гарантирует сохранение оптимальных условий вместе с увеличением срока эксплуатации материалов.
Расчет вентиляции чердака
Расчет вентиляции чердака – главная проблема. Проектировщики занимаются им на этапе создания стропильной системы, так как после строительства кровли справиться с этой работой намного сложнее. Для расчетов не потребуются серьезные познания, так как они осуществляются по соотношению 1:500 площади продухов и чердака.
Если общая площадь чердачного помещения составляет 250 квадратных метров, общая площадь продухов должна составить 0,5 квадратного метра. Точные данные получить без профессиональных навыков не получится, но стоит постараться максимально приблизиться к ним. Параллельно следует учитывать советы профессионалов.
Естественная вентиляция
Естественная вентиляция практически не используется. Раньше этот вид оставался стандартом, а теперь ему на замену пришли принудительные системы. Если же чердак постоянно не эксплуатируется, можно воспользоваться такой простой схемой. Для этого входные отверстия делаются в подшивке кровли, а выходные – в коньке. Это обеспечивает свободное движение воздуха в помещении.
Принудительная вентиляция
Принудительная вентиляция организуется простейшим способом. Применение механических средств гарантирует движение воздуха без жесткого указания места расположения входа и выхода. Хотя специалисты напоминают, что для максимального охвата всего объема первый должен находиться ниже, чем второй. В этом случае воздух будет обновляться в разы быстрее, сокращая нагрузку на оборудование.
Особенности вентиляции вальмовой крыши
Вальмовая или четырехскатная крыша требует особой оценки. В этом случае вентиляционная система чердачного помещения несколько отличается от стандартной. Да, входные и выходные отверстия располагаются в тех же местах, но их появляются дополнительные условия. Так, входные отверстия должны находиться на всех сторонах кровли, чтобы перемещать большие объемы воздуха, но при этом необходимо учитывать возможность их закрытия.
Три основных заблуждения и устранение последствий ↑

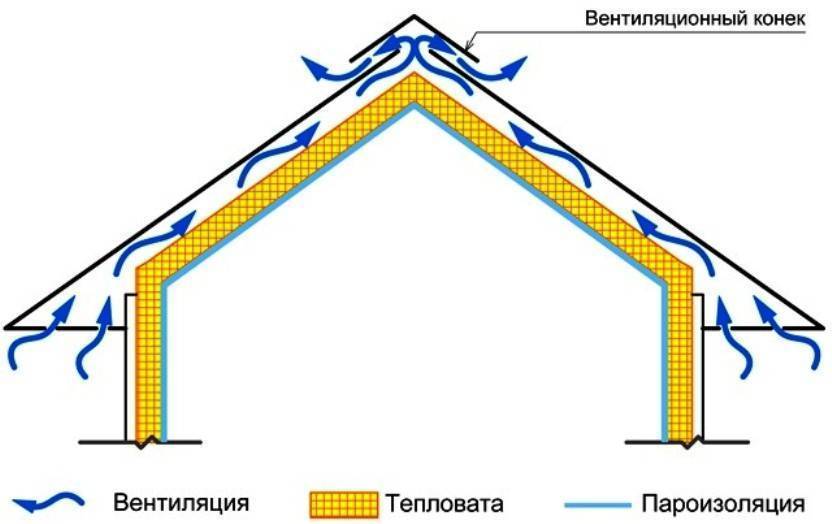

Принцип подкровельной вентиляции
Чтобы вентиляция чердака в частном доме была сделана правильно, помимо знаний основных требований необходимо избавиться от неверного понимания ее назначения. Можно выделить три основных заблуждения, ложно получивших статус правил и применяемых при проектировании и строительстве домов в частном секторе.
Заблуждение первое – о временах года ↑
Принято считать, что проточная циркуляция воздуха на чердаке нужна только в летнее (жаркое) время года:
- жаркая погода не единственный критерий для необходимости вентиляции чердачного помещения. Для неотапливаемых чердаков или для вентзазора теплых помещений необходимо выдерживать минимальную разницу между внутренней и наружной температурой;
- при похолодании на улице отсутствие проточной циркуляции воздуха приводит к образованию конденсата. Эта влага способствует образованию сырости и грибковой плесени, а зимой – инею;
- такая ситуация крайне опасна тем, что споры микроорганизмов могут проникнуть в жилое помещение через перекрытие. Бороться с последствиями будет крайне сложно.
Схема воздушных потоков
Заблуждение второе – в доме будет холодно ↑
Вентиляция на чердаке способствует охлаждению жилого помещения, так как теплый воздух расходуется на обогрев перекрытий:
- на самом деле причиной охлаждения комнат является недостаточная теплоизоляция стен, пола и потолка. Помещение, по большей степени, охлаждается не от потери теплого воздуха, а от проникновения холода;
- кроме того, при отсутствии гидроизоляции на перекрытии через него проходит не только тепло, но и влага, что служит дополнительной причиной для образования конденсата на чердаке.
Заблуждение третье – размер не имеет значения ↑
Размеры отверстий для циркуляции воздуха не имеют значения:
- это не так и если речь идет о вентзазоре под кровлей, то минимальное расстояние до утеплителя должно составлять 20мм. Его выставляют при помощи выбора сечения реек для контробрешетки;
- при обустройстве продухов для холодных чердаков следует придерживаться нормы – 1 кв. м вентиляционных отверстий (в сумме) на 500 кв. м общей площади помещения;
- если выдерживать эти требования (вентзазор или площадь продухов), то вы сможете избавиться от конденсата, избежав при этом критических потерь теплого воздуха.
Выход из положения при плохой вентиляции ↑

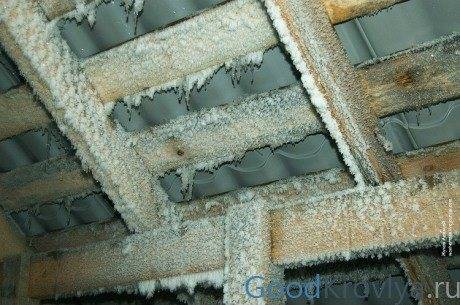

Замерзший конденсат на стропильной системе и обрешетке
Если вентиляция была сделана с учетом вышеперечисленных заблуждений, то в холодное время года будет образовываться конденсат, который замерзает зимой, как это показано на верхней фотографии. В таких случаях приходится исправлять ситуацию, но выход из положения есть, и он приводит к хорошим результатам при несложных действиях.

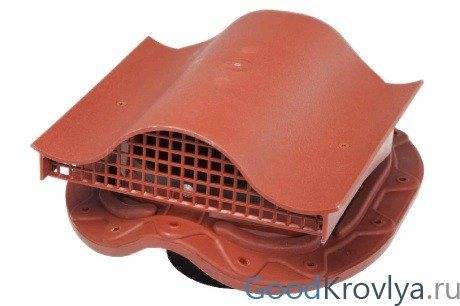

Самый простой кровельный аэратор
Можно сделать дополнительные продухи или слуховые окна, защитив их решетками, чтобы на чердак не залетали и не гнездились голуби (они также могут гнездиться и в продухах, если там есть место). Но удобнее всего, особенно если кровля сделана из металла (профнастил, металлочерепица или фальцевое покрытие) установить самый простой пассивный аэратор. При желании, конечно, можно приобрести и смонтировать электрическую или турбинную вытяжку такого типа.
В зависимости от кровельного материала выбирается основание вытяжки – оно может быть волнистым, под шифер или ондулин, либо плоским, под соответствующие кровельные материалы. Как правило, такие устройства комплектуются инструкцией по монтажу от завода-изготовителя, набором саморезов, а также уличным герметиком для крепежа.
Вентиляция чердачного помещения – это необходимость
Для установки такой вентиляционной системы на чердаке нужно вырезать отверстие в кровле, площадь которого не должна быть меньше отверстия в вытяжке, но не превышать при этом размеры крепежной подошвы. Для вырезания используют угловую шлифовальную машину (болгарку), а диск подбирают в соответствии с кровельным материалом (по металлу или с алмазным напылением).
Подводя итоги, можно сказать, что вентиляция в чердачном помещении, это не обустройство для элитных домов, а насущная потребность каждого здания, от которой зависит комфорт в комнатах. А доступность выполнения работ своими руками значительно снижает стоимость и позволяет быстро исправить ситуацию при плохой циркуляции воздуха.
Какие проблемы решает вентиляция чердака?
Начнем с того, что чердак в жилом доме служит некой буферной зоной между открытым небом и жилыми комнатами, а потому регулирует тепловлажностные колебания и создает комфортные условия проживания. И здесь многое решает грамотная вентиляция чердака и утепление его перекрытий. Если вывод тепла и пара не был продуман, тогда жильцам придется столкнуться с несколькими минусами такой организации кровли. Посмотрите, например, что со временем происходит с чердаком, в котором не было вентиляции вообще:
Именно качественная вентиляция помогает избавиться от такой серьезной проблемы, как наледь и сосульки:
Тепловой баланс крыши определяется тем количеством тепла, которое проходит через чердачное перекрытие. Причем не только через слой теплоизоляции, но и через такие более тонкие конструкции, как люк, двери (в зависимости от того, что ведет на чердак), а также технические элементы.
Эффективное вентилирование чердачного пространства действительно помогает зимой в борьбе с наледью и сосульками и уменьшает количество талых вод по весне. Но в те дни, когда днем тепло, а ночью мороз, проблема останется. И для ее решения сегодня выпускаются специальные обогреватели для карнизов.
А в жаркие дни тепловой баланс особенно ценится:
Для хорошей вентиляции чердака крайне важно, чтобы его объем был достаточно большим, а внутри не было перегородок, которые бы мешали потоку воздуха. Дело в том, что какой бы надежной ни была пароизоляция, все равно через потолок проникает пар из жилых помещений
Единственная стопроцентная пароизоляция – это алюминиевый лист. Пленки обладают защитой 95-97%. Вот почему важно, чтобы поверх утеплителя была гидроизоляционная мембрана с паропропускной способностью для вывода наружу лишних испарений. Этот верхний слой изоляции нужен для того, чтобы защитить утеплитель от попадания влаги снаружи, от случайных протечек с крыши. При этом важно не перепутать: пароизоляция монтируется снизу, со стороны потолка, гидроизоляция – сверху.
И, наконец, вентиляция избавляет чердак от грибка, который так любит застоявшийся воздух. Кстати, немало людей полагают, что чердачная вентиляция нужна только летом. На самом деле, перепады температур происходят круглый год, и именно вентиляция будет сглаживать эту разницу.
Вентиляция мансарды
Вентиляция мансарды – это более сложная конструкция, нежели система проветривания холодного чердака. Слои должны располагаться между стропилами, а пространство между нижней и верхней поверхностью изоляции и материала, сохраняющего тепло, должно составлять как минимум 2-3 см.
Сделать вентиляцию мансарды своими руками сложно, однако обладая необходимыми теоретическими знаниями и навыками вполне можно. Одной из распространенных сложностей является ситуация, когда глубина используемых стропил недостаточно для обеспечения нужного зазора между материалами. В этом случае дополнительное пространство создается за счет досок и реек.
Это легко сделать на крышах простой формы. Однако если ваша мансарда не стандартная, то лучшим выходом из ситуации будет являться использование специальных диффузионных мембран. Их преимущество заключается в том, что они будут обеспечивать качественное проветривание помещения даже в том случае, если они будут расположены непосредственно на слое теплоизоляции.
Добавить пространства в системе вентиляции в мансарде можно своими руками. Это можно сделать с помощью специальной обрешетки. Ее толщина должна составлять как минимум 5 см. В этом случае, воздух для проветривания будет забираться через специальные софиты, а покидать помещение стандартным путем – через конец крыши.
Получить консультацию:
Чердак во многих домах холодный, так как его утепление стоит немалых средств. Благодаря просторной промежуточной зоне вопрос с вентиляцией решается легко.
Для эффективного прохождения воздуха устанавливаются софиты в нижней части свеса или карнизные продухи. Последние располагаются вертикально. Все они имеют перфорацию, которая пропускает воздушные потоки, но не дает залететь насекомым.
Если карниз обшивается деревянными планками, между ними также стоит оставлять небольшие щели. Отвод воздуха осуществляется через конек, слуховые окна, отдушины на фронте или аэраторы.
| Фото | Описание |
| Отвод воздуха через конек может использоваться для любого типа чердака (холодного, теплого). Для этого устанавливается продух. Его обязательно нужно прикрыть сеткой. Конденсат будет стекать по крыше, а не накапливаться под ней. | |
| Слуховое окно – традиционное решение для разных типов крыш. Может использоваться только на холодных чердаках. | |
| Отдушины на фронтоне мансарды прекрасно выводят воздух из помещений. Закрываются решетками с поворотными ламелями. | |
| Аэраторы чаще всего используются над мансардами. Особая конструкция не дает попасть образовавшемуся конденсату внутрь. |
Как обустроить вход на чердак
Вопрос с входом решается в 3 этапа:
- вырезаем проем под люк;
- определяемся с видом лестницы и устанавливаем ее;
- обустраиваем люк на чердак.
Проем под люк
Открытый боковой вход на чердак на крыше нам не подходит.
Поэтому если люка на чердак нет, то его нужно прорезать:
- В перекрытии по балкам люк прорезается между балок.
- В железобетонных плитах перекрытия проем вырезается на стыке смежных плит или возле стены.
Схема обустройства прохода на чердак в перекрытии по балкам
Лестница
Приставную чердачную лестницу отметаем сразу — она нам не подходит. Остается стационарный вариант и выдвижная лестница, смонтированная на чердачный люк.
| СТАЦИОНАРНЫЙ ВАРИАНТ | В эксплуатации маршевый вариант более удобный, но он забирает много места в нижнем помещении |
| ВИНТОВАЯ ЛЕСТНИЦА | Если места недостаточно, то лучше отдать предпочтение винтовой конструкции. Правда, собрать винтовую лестницу своими руками любителю будет сложно |
| ВЫДВИЖНАЯ ЛЕСТНИЦА | Главное достоинство выдвижных лестниц – это компактность, но из-за большого угла наклона и узкого трапа пользоваться ими неудобно. Для пожилых людей такая лестница может стать опасным, а иногда непреодолимым препятствием |
Маршевые, винтовые и комбинированные лестницы лучше всего подходят для жилого чердака

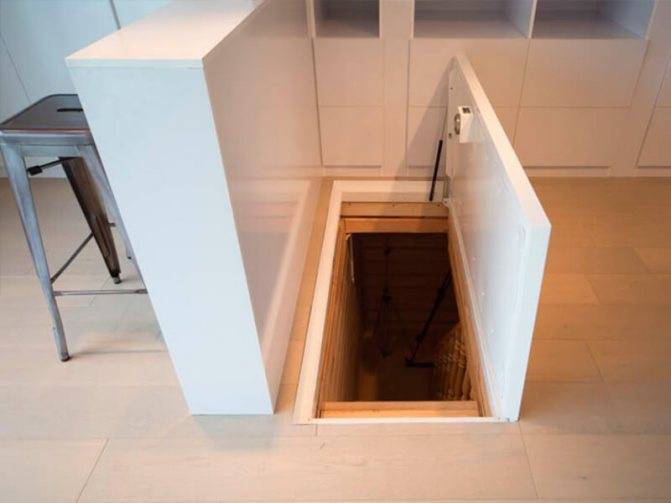

Чердачный люк
На чердаке люк нужен обязательно, причем конструкция должна быть герметичная и утепленная.
- Деревянные люки смотрятся солидно, их можно сделать своими руками или заказать у мастеров.
- Если же по каким либо причинам деревянную дверцу установить не получается, то можно заказать в оконной фирме металлопластиковый люк.
Если белый цвет металлопластиковой двери вам не подходит, то можно заказать ламинирование под дерево
2
Ширина вентилируемого подкровельного пространства зависит от примененного вами кровельного материала. Подкровельным пространством называют воздушный зазор между нижней частью кровельного материала и гидроизоляционной пленкой или мембраной, за которой находится слой утеплителя. К примеру, если крыша вашего дома покрыта металлочерепицей или любым другим материалом на основе металла, вентилируемый зазор должен составлять не менее 2,5 сантиметров.
При использовании мягкой (битумной) черепицы или прочих рулонных материалов толщина воздушного зазора должна быть не менее 5 сантиметров. Указанные нормы должны соблюдаться, когда делается вентиляция мансарды. Основными элементами системы подкровельной вентиляции являются аэраторы и софиты. Первые играют роль вытяжных отверстий, а вторые обеспечивают приток свежего воздуха, а, значит, препятствуют образованию конденсата и капельной влаги.
Аэраторы бывают обычные, монтируемые в наклонную плоскость кровельного ската, и коньковые, которые устанавливаются в самой верхней точке кровли, то есть на коньке. Количество аэраторов зависит от типа кровельного материала и рекомендаций производителя, однако существует и общее правило. Оно гласит, что на каждые 500 кв.м. вентилируемой площади должен быть 1 кв.м. вентиляционных отверстий. Такое соотношение позволяет качественно проветривать помещение, избегая ощутимых утечек тепла.

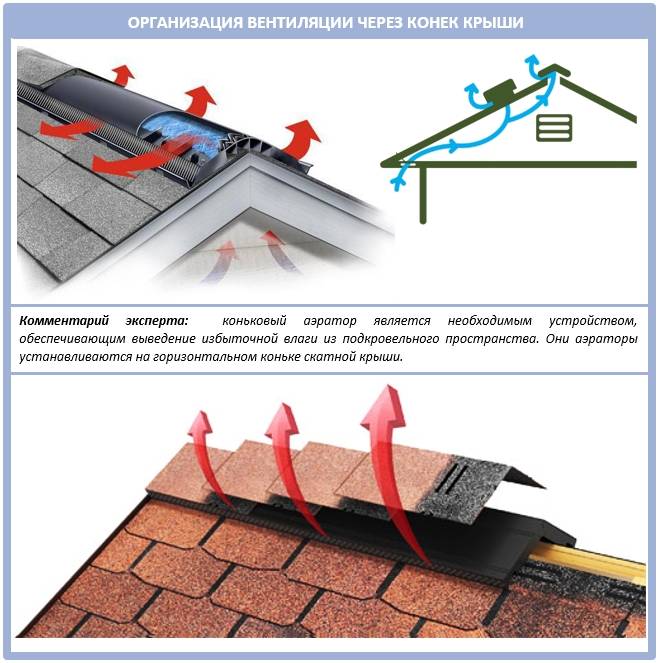

Наиболее эффективными считаются коньковые аэраторы, так как они имеют большую площадь выпускных отверстий. Вентиляция мансардного этажа при помощи коньковых аэраторов реализуется довольно просто и не вызывает затруднений даже у новичков. Главное – следовать инструкциям, использовать качественный крепеж и обеспечить хорошую гидроизоляцию в местах примыкания кровельного материала.
Как уже упоминалось ранее, важной частью систем кровельного воздухообмена являются софиты. Софиты – это перфорированные сайдинг-панели, предназначенные для обшивки карнизных свесов кровли по всему периметру здания
Кроме возложенной функциональной нагрузки, они придают кровле завершенный вид
Софиты бывают не только перфорированными, но и неперфорированными. Необходимое количество перфорированных софитов определяется с учетом площади кровельных скатов. Использование этих элементов возможно только в том случае, если при монтаже «пирога» был предусмотрен специальный зазор между материалами
Кроме возложенной функциональной нагрузки, они придают кровле завершенный вид. Софиты бывают не только перфорированными, но и неперфорированными. Необходимое количество перфорированных софитов определяется с учетом площади кровельных скатов. Использование этих элементов возможно только в том случае, если при монтаже «пирога» был предусмотрен специальный зазор между материалами.
Для достижения максимального эффекта лучше использовать один вид аэраторов: либо коньковые, либо наклонные, чтобы обеспечить лучший воздухообмен. Правильная установка софитов и аэраторов сводит на нет образование конденсата и капельной влаги. Когда используется принудительная вентиляция, в подкровельное пространство устанавливаются приточные вентиляторы
Особое внимание здесь следует уделять подключению вентилятора или вентиляторов к электросети. При этом необходимо обеспечить пожаробезопасность и более-менее свободный доступ для их обслуживания, замены или ремонта
Монтаж вентиляции
Устройство вентиляции через конек крыши и карнизный свес – это актуальный вариант для вальмовых крыш. Воздухообмен на двускатной кровельной системе принято устраивать через специальные решетки (фронтонные продушины), установленные на фронтоне либо через слуховые или вентиляционные окна на чердаке. При этом окна или решетки следует устанавливать на противоположных торцах, чтобы обеспечить естественный воздушный поток.
Стоит отметить, что какой бы вариант не пришлось монтировать, пользователю даже не придется изобретать или придумывать, как именно сделать вентиляционные отверстия. Ведь производители кровельных систем предлагают уже готовые решения, например, коньковый брус с точечными выходами или аэраторами, а также вентиляционные решетки для чердака самых различных форм и видов. Определенная проблема может возникнуть при устройстве вентиляционных зазоров на ендовах. Чтобы в этих местах обеспечить хороший отток воздуха необходимо установить аэраторы вдоль желобка
Важно иметь в виду, что необходимость размещение вентиляции вдоль ендов возникает только на скатах с углом наклона более 45 градусов
На плоских же кровлях оптимальным решением считается установка инерционных турбин либо электровентиляторов. Так как в снежные зимы имеющиеся отверстия будут засыпаны снегом, поэтому естественная вентиляция будет иметь низкую эффективность.
Устройство вентиляционной системы на теплом чердаке или над мансардой несколько отличается от монтажа вентиляции на холодном чердаке. В частности, вентиляция чердака над мансардой монтируется непосредственно в стропильной системе. То есть это слой между гидроизоляцией и утеплителем. Величина зазора должна составлять 2-3 см
Важно учитывать тот факт, что различные теплоизоляционные материалы могут расширяться после установки, например, это касается минваты, ее объем после монтажа увеличивается до 30%. В том случае, если для вентзазора не остается место, то необходимо нарастить глубину стропил с помощью реек
Если кровля имеет сложную конфигурацию, то оптимальным вариантом будет использование специальных мембранных материалов, способных пропускать воздух и влагу в одну сторону. То есть от утеплителя влага будет отводится, а с крыши попасть внутрь она не сможет.
Видео по теме:
В заключении можно сказать, что устройство вентиляции на чердаке – это обязательный этап работы при строительстве частного дома
При этом важно все требуемые процедуры выполнить качественно и ответственно. Ведь при низкой эффективности вентиляционной системы не только ухудшается микроклимат в помещениях, но и заметно сокращается срок эксплуатации всего строения
Расчёт вентиляции в частном доме
Расчёт вентиляции должен производиться профессионалами на этапе проектирования жилых, административных и производственных зданий. При эксплуатации специализированных помещений (вредные цеха, лаборатории), в расчёт необходимо принимать вредные вещества и их ПДК.
При строительстве частного дома расчёты вентиляции упрощаются и их можно выполнить самостоятельно, зная методику. В этой статье мы рассмотрим методику, основанную на приложении “Ж” СП 60.13330.2016 «Отопление, вентиляция и кондиционирование воздуха» (актуализированная редакция СНиП 41-01-2003). Данная методика учитывает удельные нормы воздухообмена, которые рассчитываются двумя способами:
1) По нормируемой кратности воздухообмена;
2) По нормируемому удельному расходу приточного воздуха.
При получении результатов по каждому способу расчёта, принимается во внимание наибольшее значение. Теперь ознакомимся более детально с указанными выше способами расчёта
Теперь ознакомимся более детально с указанными выше способами расчёта.
2.1 Нормируемая кратность воздухообмена:
Кратность воздухообмена — определяет кол-во раз, которое воздух в помещении успеет полностью обновиться в течение одного часа.
То есть, если кратность воздухообмена равна 1 (ч-1), это значит что за час воздух полностью обновится в указанном помещении, если 0,5 (ч-1) — только половина объёма воздуха в помещении будет заменена свежим.
Кратности воздухообмена для различных помещений представлены в таблице 9.1 СП 54.13330.2011, также эта таблица, но на мой взгляд, в более удобном виде есть в СТО НП «АВОК» 2.1-2008 (Данный стандарт одобрен и рекомендован Госстроем России, и по сути упорядочивает информацию из российских и зарубежных нормативных документов):
Таблица 1 – Нормы минимального воздухообмена в помещениях жилых зданий:
Для того, чтобы рассчитать расход приточного воздуха, используем формулу:
L = V × n (формула №1)
V – объём помещения, м3;
n – кратность воздухообмена, ч-1;
2.2 Нормируемый удельный расход приточного воздуха
Этот способ расчёта предлагает использовать две формулы:
L = A × k (формула №2)
A – площадь помещения, м2;
k – нормируемый расход приточного воздуха на 1 м2, м3/(ч⋅м2);
L = N × m (формула №3)
N – число людей;
m – нормируемый удельный расход приточного воздуха на 1 человека, м3/ч;
Если площадь помещения на одного проживающего меньше 20 м2, то используем формулу №2, если больше — формулу №3.
2.3 Пример расчёта минимального нормируемого воздухообмена
Обозначим несколько принципов, которые будут необходимы в расчётах:
- 1 — Приток воздуха осуществляется через жилые помещения;
- 2 — Удаление воздуха происходит через ванную, туалет, кухню;
- 3 — Соблюдается баланс воздухообмена: приток воздуха равен оттоку.
Пример №1:
Общая площадь квартиры Fобщ = 100 м2. Площадь жилых помещений Fжил = 70 м2. Кухня оснащена 4-конфорочной газовой плитой. В квартире постоянно проживает 4 человека.
1) Определение объёма притока:
а) По кратностям:
Используем формулу №1:
L = V × n (формула №1)
V = S × h = 100 × 3,0 = 300 м3;
n = 0,35 в соответствии с таблицей №1;
L = 300 × 0,35 = 105 м3/ч
Для расчёта используем полный объём помещения, а не только объём жилых зон
б) По удельному расходу приточного воздуха:
Определяем заселённость – 100/4 = 25 м2/чел. (> 20 м2/чел), соответственно используем формулу №3:
L = N × m (формула №3)
N = 4 человека, m = 30 м3/ч·чел. (по таблице 1)
L = 4× 30 = 120 м3/ч
Выбираем наибольшее значение, соответственно минимальный объём приточного воздуха составляет — 120 м3/ч
2) Определение объёма вытяжки:
Вытяжка осуществляется через кухню, ванную и туалет. Параметры для этих помещений определяем по таблице №1:
Lкухни = 90 м3/ч
Lванной = 25 м3/ч
Lтуалета = 25 м3/ч
Lвытяжки = 90 + 25 + 25 = 140 м3/ч
Мы видим, что объём вытяжного воздуха получился больше приточного, поэтому для соблюдения баланса воздушных масс увеличиваем объём приточного воздуха, и он становится равным: Lпритока = Lвытяжки = 140 м3/ч
Пример №2:
Оставим все данные, как в примере №1, но увеличим число проживающих до 6 человек.
1) Определение объёма притока:
а) Расчёт по кратностям не изменился: L = 105 м3/ч
б) По удельному расходу приточного воздуха:
Определяем заселённость – 100/6 = 16,67 м2/чел. (< 20 м2/чел), соответственно используем формулу №2:
L = A × k (формула №2)
A – площадь жилых помещений, по условию равна 70 м2, k – нормируемый расход приточного воздуха — 3 м3/(ч⋅м2)
L = 70 × 3 = 210 м3/ч
2) Определение объёма вытяжки:
Lвытяжки = 90 + 25 + 25 = 140 м3/ч (остался прежним)
Мы видим, что в данном случае объём приточного больше объёма удаляемого воздуха, поэтому для соблюдения баланса увеличиваем объём вытяжки и получаем:
Lпритока = Lвытяжки = 210 м3/ч
Монтаж обрешётки
Тип и способ монтажа поперечной обрешетки зависит от используемого кровельного покрытия. Для холодной кровли хорошо подходят и шифер, и профилированный лист, металлическая и битумная черепица. Все зависит от эстетических предпочтений и уклона скатов.
Предлагаем ознакомиться Почему второй год не цветет липа. Когда цветет липа: сроки и правила сбора. Когда цветет дерево
Всего можно выделить два вида обрешётки для холодной кровли: сплошную и дощатую. Сплошная обрешётка хорошо подходит для мягкой черепицы, а также материалов вроде профлиста, сильно шумящих во время дождя. Плотное прижатие покрытия к сплошной массивной основе устраняет нежелательный акустический эффект и существенно облегчает монтаж кровли.
Сплошную обрешётку выполняют либо из ОСП 3 и 4 классов, либо из влагостойкой фанеры на фенол-формальдегидных смолах. Минимальная толщина фанеры составляет 8 мм при шаге стропильных ног 60 см. ОСП имеет более рыхлую структуру, для надёжной фиксации крепежа в ней толщина должна быть не менее 12 мм.
Когда все листы закреплены, стыки нужно заполнить нетвердеющей битумной мастикой или специальным кровельным герметиком. После герметизации рекомендуется проверить по натянутому шнуру плоскость обрешётки, при необходимости устанавливая подкладки разной толщины в местах основного крепления.
Устройство дощатой обрешётки значительно проще
Для неё подойдёт и обрезная, и необрезная доска, важно только не использовать материалы, не калиброванные по толщине. Доски обрешётки прибивают перпендикулярно стропилам
При этому нужно учесть два фактора:
- Основные доски, к которым осуществляется крепление покрытия выбранного формата, должны располагаться на линии перехлеста между листами. Для этих целей рекомендуется отобрать наиболее широкие доски.
- В диапазоне между основными досками следует установить несколько дополнительных, учитывая рекомендуемую производителем степень заполнения обрешётки и количество промежуточных рядов крепления.
В случае выбора в пользу необрезной доски, её нужно располагать более широкой плоскостью кверху. Для крепления лучше не использовать шурупы и саморезы, обычные гвозди подойдут лучше любого другого крепежа.
https://youtube.com/watch?v=mB4Bby5mV_o
Три основных заблуждения и устранение последствий ↑
Принцип подкровельной вентиляции
Чтобы вентиляция чердака в частном доме была сделана правильно, помимо знаний основных требований необходимо избавиться от неверного понимания ее назначения. Можно выделить три основных заблуждения, ложно получивших статус правил и применяемых при проектировании и строительстве домов в частном секторе.
Заблуждение первое – о временах года ↑
Принято считать, что проточная циркуляция воздуха на чердаке нужна только в летнее (жаркое) время года:
- жаркая погода не единственный критерий для необходимости вентиляции чердачного помещения. Для неотапливаемых чердаков или для вентзазора теплых помещений необходимо выдерживать минимальную разницу между внутренней и наружной температурой;
- при похолодании на улице отсутствие проточной циркуляции воздуха приводит к образованию конденсата. Эта влага способствует образованию сырости и грибковой плесени, а зимой – инею;
- такая ситуация крайне опасна тем, что споры микроорганизмов могут проникнуть в жилое помещение через перекрытие. Бороться с последствиями будет крайне сложно.
Схема воздушных потоков
Заблуждение второе – в доме будет холодно ↑
Вентиляция на чердаке способствует охлаждению жилого помещения, так как теплый воздух расходуется на обогрев перекрытий:
- на самом деле причиной охлаждения комнат является недостаточная теплоизоляция стен, пола и потолка. Помещение, по большей степени, охлаждается не от потери теплого воздуха, а от проникновения холода;
- кроме того, при отсутствии гидроизоляции на перекрытии через него проходит не только тепло, но и влага, что служит дополнительной причиной для образования конденсата на чердаке.
Заблуждение третье – размер не имеет значения ↑
Размеры отверстий для циркуляции воздуха не имеют значения:
- это не так и если речь идет о вентзазоре под кровлей, то минимальное расстояние до утеплителя должно составлять 20мм. Его выставляют при помощи выбора сечения реек для контробрешетки;
- при обустройстве продухов для холодных чердаков следует придерживаться нормы – 1 кв. м вентиляционных отверстий (в сумме) на 500 кв. м общей площади помещения;
- если выдерживать эти требования (вентзазор или площадь продухов), то вы сможете избавиться от конденсата, избежав при этом критических потерь теплого воздуха.
Выход из положения при плохой вентиляции ↑
Замерзший конденсат на стропильной системе и обрешетке
Если вентиляция была сделана с учетом вышеперечисленных заблуждений, то в холодное время года будет образовываться конденсат, который замерзает зимой, как это показано на верхней фотографии. В таких случаях приходится исправлять ситуацию, но выход из положения есть, и он приводит к хорошим результатам при несложных действиях.
Самый простой кровельный аэратор
Можно сделать дополнительные продухи или слуховые окна, защитив их решетками, чтобы на чердак не залетали и не гнездились голуби (они также могут гнездиться и в продухах, если там есть место). Но удобнее всего, особенно если кровля сделана из металла (профнастил, металлочерепица или фальцевое покрытие) установить самый простой пассивный аэратор. При желании, конечно, можно приобрести и смонтировать электрическую или турбинную вытяжку такого типа.
В зависимости от кровельного материала выбирается основание вытяжки – оно может быть волнистым, под шифер или ондулин, либо плоским, под соответствующие кровельные материалы. Как правило, такие устройства комплектуются инструкцией по монтажу от завода-изготовителя, набором саморезов, а также уличным герметиком для крепежа.
Вентиляция чердачного помещения – это необходимость
Для установки такой вентиляционной системы на чердаке нужно вырезать отверстие в кровле, площадь которого не должна быть меньше отверстия в вытяжке, но не превышать при этом размеры крепежной подошвы. Для вырезания используют угловую шлифовальную машину (болгарку), а диск подбирают в соответствии с кровельным материалом (по металлу или с алмазным напылением).
Подводя итоги, можно сказать, что вентиляция в чердачном помещении, это не обустройство для элитных домов, а насущная потребность каждого здания, от которой зависит комфорт в комнатах. А доступность выполнения работ своими руками значительно снижает стоимость и позволяет быстро исправить ситуацию при плохой циркуляции воздуха.
