Монтаж систем вентиляции — правила организации и проектирования

Особенности приточно-вытяжной вентиляции

Приточная и вытяжная вентиляция взаимодействует с двумя различными типами воздушных потоков, которые затем обрабатываются.

В вентиляционной установке все необходимое оборудование и дополнительные системы размещаются в единой раме, которая может быть установлена на лоджии, на чердаке, на стене снаружи дома и т.д.

Специальная конструкция устройства дает широкие возможности для обеспечения вентиляции любого количества помещений в здании.

Помимо основной функции – перемещения воздуха, приточно-вытяжная вентиляция включает в себя следующий арсенал вспомогательных подсистем и дополнительных функций.

К ним относятся следующие:

• ионизация частиц и увлажнение;
• Охлаждение и нагрев воздуха;
• Дезинфекция и фильтрация воздуха.

Рассмотрим типичный рабочий цикл системы приточно-вытяжной вентиляции на основе двухконтурной модели.

На первом этапе происходит забор холодного воздуха из окружающей среды и отвод теплого воздуха из помещений. С обеих сторон воздух проходит через систему очистки.

Затем холодный воздух поступает в нагреватель – характерно для PVH с рекуперацией тепла. Кроме того, тепло передается холодному газу от теплого отработанного воздуха – типично для традиционных систем.

После нагрева и теплообмена воздух удаляется через внешний воздуховод, а в помещение поступает нагретый свежий воздух.

Обычная схема вентиляционного модуля включает теплообменную камеру (рекуператор), в которой происходит обмен тепловой энергией между противоположными потоками воздуха. В любом случае, каждый поток воздуха проходит через двойную систему фильтрации.

Основными принципами приточно-вытяжной вентиляции являются эффективность и экономичность.

Классическая схема приточно-вытяжной вентиляции имеет следующие преимущества

• простые в эксплуатации и обслуживании съемные компоненты
• высокая степень очистки входного потока
• Целостность и модульность конструкции.

Для расширения функциональных возможностей приточные и вытяжные установки оснащаются вспомогательными блоками управления и контроля, системами фильтрации, датчиками, автоматическими реле времени, шумоглушителями, сигнализацией перегрузки двигателя, блоками рекуперации, баками для конденсата и т.д.

Отдельные блоки могут использоваться как часть системы приточной и вытяжной вентиляции для подачи приточного или вытяжного воздуха. В таких случаях в ответвлениях приточных воздуховодов устанавливаются системы фильтров, агрегаты со спринклерами и канальные нагреватели. Оборудование устанавливается вблизи точек подачи приточного воздуха. Все устройства, участвующие в обработке воздуха, включая вытяжной вентилятор, могут быть размещены в одном корпусе. Такие агрегаты используются на малых предприятиях, в частных спортивных комплексах и загородных домах. В конструкции вытяжных установок отсутствуют устройства, участвующие в подготовке воздуха для подачи в помещение. Его легче устанавливать, обслуживать, эксплуатировать. Приточная вентиляционная установка в передней части домаБлоки с фильтрами и радиаторами. Приточно-вытяжная установка. Снимите устройство в автосервисе.

5 Расчет проекта

Мощность вентиляционной установки выражается в м3/ч. Под данным значением подразумевается в первую очередь способность установки пропустить сквозь себя определенный объём кислорода в оговоренный временной отрезок. Данная величина учитывает сразу 2 параметра – максимальное количество людей, одновременно пребывающих в комнате и кратности (значение это безразмерное) воздухообмена. Примеры проектов вентиляции подготавливают с учётом 2-х параметров, при этом учитывается максимальное значение.

Если говорить о жилых комнатах, то значение кратности соответствует 1, но при этом оно не может быть меньше 30 м3 из расчёта на 1 человека. Для санузлов и помещений с высокой влажностью – 1.5 и 60 кубометров ежечасно на 1 жильца. Оптимальную мощность можно определить по простой формуле:

L = N * LN

В соответствии со СНиП от 2003 года значение LN может принимать следующие табличные значения:

Зачастую оптимальное значение мощности находится в диапазоне от 100 до 500 м2/ч в случае с городскими квартирами, от 1000 до 2500 м2/ч – для загородных коттеджей, домов, а вот в случае с складскими и производственными помещениями – от 1000 до 15 000 м2/ч. Если необходимо обеспечить мощность на уровне 1000 м2/ч или выше, то целесообразно предусмотреть проект автоматизации вентиляции – для управления полностью системой, учитывая заложенную программу.

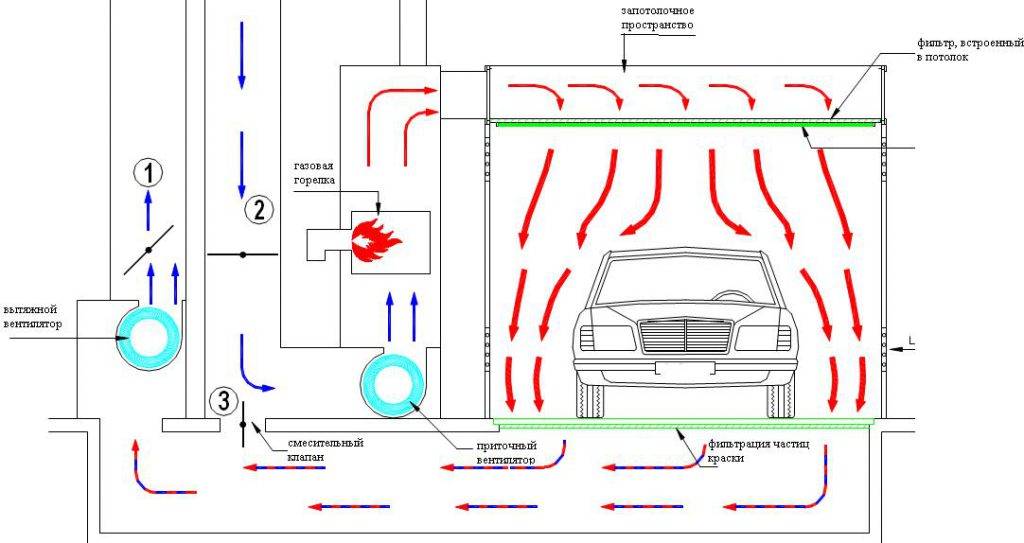

Автоматика требуется на крупных заводах и промышленных объектах. Она самостоятельно определяет и отслеживает функционирование узлов системы. В одном контроллере может анализироваться работа нескольких десятков отдельных датчиков. Фактически в проекте придется предусмотреть ряд автоматических механизмов, посредством которых осуществляется корректировать положения вентиляторов, заслонок, калориферов. Для автоматизации вентиляции следует предусмотреть отдельный шкаф под автоматику.

Следующий шаг после расчета проекта это составление сметы-подсчет конечной стоимости проекта. После чего можно приступать к монтажу.

Рекомендуем к просмотру два видео блога, в которых отвечают на самые распространненые вопросы по проектировке

Проектирование вентиляционной системы для загородного коттеджа, квартиры или другого обьекта – сложное и ответственное мероприятие. При малейших сомнениях работу лучше делегировать специалистам.

Нормативные требования

Начнем с изучения действующих нормативных документов. Актуальные СНиП на вентиляцию жилых зданий — 2.04.05-91 «Отопление, вентиляция и кондиционирование» и 2.08.01-89 «Жилые здания».

Для удобства читателя сведем ключевые требования документов воедино.

Температура

Для жилой комнаты она определяется температурой наиболее холодной пятидневки в году.

• При ее значении выше -31С в комнатах необходимо поддерживать как минимум +18С.
• При температуре самой холодной пятидневки ниже -31С требования несколько выше: в комнатах должно быть не менее +20С.

Для угловых комнат, имеющих как минимум две общих стены с улицей, нормы на 2 градуса выше — +20 и +22С соответственно.

Последствия промерзания.

Для санузлов минимальное значение температуры составляет +18С, для ванных и душевых — +24.

Нормы воздухообмена

Каковы нормы вентиляции жилых помещений (точнее, скорость воздухообмена в них)?

Помещение	Минимальный воздухообмен
Жилая комната	3 м3/час на 1 м2 площади
Кухня	60 м3/час для электроплит и 90 м3/час для газовых плит
Ванная, туалетная комната	25 м3/час
Совмещенный санузел	50 м3/час

Дополнительные требования

Какие еще требования и рекомендации можно найти в СНиП на отопление и вентиляцию жилых зданий?

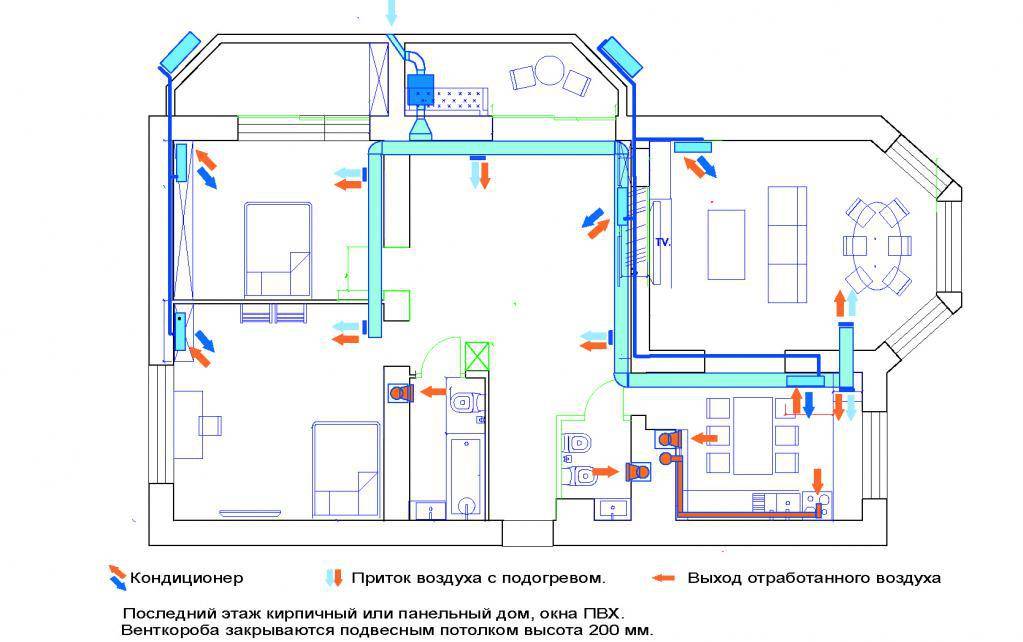

Схема вентиляции может предусматривать воздухообмен между отдельными помещениями. Проще говоря, можно организовать вытяжку в кухне, а приток воздуха — в спальне. Собственно, документ конкретизирует рекомендацию: вытяжную вентиляцию следует предусматривать в кухнях, санузлах, ванных, туалетах и сушильных шкафах.

В сталинках можно увидеть две вентиляционных решетки в помещении кухни. Одна из них открывается в дымоход: дома строились под печное отопление.

• Вентиляция квартиры должна присоединяться к общему вентканалу не ниже чем в 2 метрах от уровня потолка. Инструкция призвана минимизировать вероятность опрокидывания тяги в ветреную погоду.
• При использовании отдельных помещений в жилом доме для общественных нужд они снабжаются собственной системой вентиляции, не связанной с общедомовой.
• При температуре самой холодной пятидневки ниже -40С для трехэтажных и более высоких зданий допускается оборудование приточной вентиляции системами подогрева.
• Газовые котлы и колонки со сбросом продуктов сгорания в общую вентиляцию допускается устанавливать лишь в зданиях не выше пяти этажей. Твердотопливные котлы и водонагреватели и вовсе могут быть установлены лишь в одно- и двухэтажных зданиях.
• Приточный воздух рекомендуется подавать в помещения с постоянным пребыванием людей. Что, собственно, опять-таки приводит нас к уже упомянутой схеме: приток воздуха через жилые комнаты и вытяжка через кухню и санузел.

Распределение воздуха

Вентиляция должна непросто подавать внутрь определенное количество воздуха. Ее цель – это доставка этого воздуха непосредственно туда, где в нем есть необходимость

Во внимание при планировании распределения воздушных масс принимаются такие показатели:

• суточный режим их применения;
• годичный цикл использования;
• поступление тепла;
• скопления влаги и ненужных компонентов.

Любое помещение, где люди находятся постоянно, заслуживает поступления приточного воздуха. А вот если здание используется для общественных нужд или решения административных задач, примерно половину его можно направлять в соседние помещения и в коридоры. Там, где отмечается повышенная концентрация влаги или выделяется много тепла, требуется вентилировать области конденсации воды на ограждающих элементах. Недопустимо перемещение воздушных масс из участков с повышенным загрязнением в места с менее засоренной атмосферой. Температура, скорость и направление движения воздуха не должны способствовать появлению туманного эффекта, конденсации воды.

Особенности проектирования

Для создания комфортного микроклимата необходимо определить и сбалансировать множество параметров:

• мощность и производительность вентиляторов, создаваемое ими давление с учетом динамического сопротивления вентиляционных каналов;
• сечение вентиляционных трубопроводов и их разводка с учетом строительных конструкций, расположения вентиляционного и другого оборудования;
• расположение точек вытяжки и притока воздуха;
• состав и размещения оборудования для кондиционирования воздуха;
• состав контролирующих и управляющих устройств, их расположение, подключение;
• меры по снижению уровня шума, производимого работающим оборудованием, в том числе и распространяемого по воздуховодам.

Признаками качественного проекта вентиляции можно считать:

• циркуляция воздуха налажена во всех помещениях
• бесшумная работа оборудования и воздуховодов
• нет сквозняков и холодных зон
• использование энергосберегающих технологий
• простая адаптация системы к теплому и холодному сезонам

Заказав профессиональное проектирование вентиляции сейчас, в будущем вы сможете избежать множества проблем, таких как: нарушение эстетики интерьера, шум, высокий расход электроэнергии, снижение производительности системы.

Профессиональный проект предусматривает мельчайшие нюансы эксплуатации объекта и создает оптимальные условия для проживания людей или хозяйственной деятельности.

Проект вентиляционной системы создается на ранних этапах строительства объекта – как часть общих проектных работ. Он должен учитывать требования противопожарной безопасности и санитарных норм, а также гармонично вписываться в общую архитектурную композицию. Своевременное создание проекта вентиляции позволить создать максимально эффективную систему при минимальных затратах на оборудование и коммуникации.

Этапы проектирования вентиляции

Первая стадия представляет собой проект технико-экономического обоснования. Выбирается вид системы, определяются площади и места установки вентиляционных узлов и трубопроводов. На этапе составляется предварительная схема монтажа и рассчитывается сметная стоимость работ с учетом материалов. Стадия завершается ознакомлением заказчика с проектом и утверждением плана.

На втором этапе разрабатывается рабочая документация на основе предварительной. Определяется объем оборудования, элементов, проводятся точные расчеты воздуховодов, аэродинамики, гидравлики, шумового уровня. Делаются чертежи со спецификациями и деталировками, документация передается исполнителям.

Материалы и основные этапы

Любые монтажные работы невозможны без применения отдельных материалов. К ним относят:

• Фланцевые шины.
• Саморезы, анкеры и другие крепежи для вентиляции.
• Вентиляционные трубы.
• Армированный скотч.
• Шпильки.
• Разнокалиберные уголки.

При самостоятельном монтаже вентиляции необходимо соблюдать определенную последовательность действий. В первую очередь следует подготовить перечисленные материалы и инструменты, а также определить объем будущих работ.

Дальше нужно выполнить разметку поверхности. Приточные узлы фиксируются на высоте 50 см от уровня напольного покрытия, вытяжные — в 15−30 см от потолка. Следующий этап заключается в проделывании отверстий шириной на 1,5−2 см больше сечения трубопровода, а также последующей очистке поверхности от загрязнений.

После проведения перечисленных действий остается установить и закрепить вентиляторы. Их диаметр должен соответствовать сечению труб. Оптимальная толщина — на 1−2 см меньше толщины трубы. В конечном итоге фиксируются трубы, а все образованные пустоты заполняются монтажной пеной.

По аналогичным принципам проводится монтаж оборудования во всех комнатах. После успешного вывода и обустройства вытяжной системы следует надеть на конец каждой трубы декоративную решетку.

Вопросы

Работа в карантин COVID-19?

Мы работаем  в прежнем режиме. Звоните по тел.: 8 (915) 236-85-57  или отправляйте по электронной почте kinosyan.msk@gmail.com заявки на проведение работ.

Как можно с вами связаться?

Позвоните по телефону 8 (915) 236-85-57 указанному в шапке сайта, или напишите нам на электронную почту kinosyan.msk@gmail.com или воспользуйтесь формой обратного звонка.

В каком регионе вы работаете?

Наши специалисты осуществляют пусконаладку систем вентиляции в Москве и МО. Возможны командировки по регионам Российской Федерации (оговаривается индивидуально в каждом конкретном случае).

Стоимость паспорта вентиляции?

Стоимость изготовления паспорта системы вентиляции зависит от полноты проектной документации, предоставленной заказчиком и составляет от 5000 до 20000 рублей.

Стоимость наладки вентсистем?

Стоимость наладки вентиляционных систем просчитывается индивидуально для каждого объекта. Зависит от количества силовых установок и разветвлённости воздуховодов по сети. Пусконаладка одной системы вентиляции в среднем занимает 5 (пять часов) работы инженера стоимостью 15000 рублей.

Какие приборы вы используете?

Инструментальные замеры осуществляются современными измерительными приборами немецкой компании Testo.

Вентиляция: проектирование состоит из нескольких этапов

Расчет учитывает специфику здания и отдельных помещений в нем

• Осмотр здания, где будет устанавливаться система, или ознакомление с его планом. Выяснение объема и назначения помещения, учет количества людей и времени, которое они проводят в помещении, наличия бытовых электроприборов, определение уровня влажности, аэродинамичности воздуха. На основе полученных данных составление технического задания;
• Вычисление интенсивности воздухообмена, расчет акустических и аэродинамических показателей.
• Подсчет подходящей мощности необходимого оборудования для вентиляции. Вычисление компрессии и сечения воздуховодного канала, его размера и типа.
• Проектирование системы вентиляции, учет ее разделения с помощью специальных клапанов в разных участках
• Выбор материалов, необходимых для монтажа, а также рабочих инструментов. Определение мест для установки всех деталей конструкции и прокладывания воздушной магистрали;
• Подбор и учет материалов для тепло- и шумоизоляции системы.
• Утверждение плана в соответствии с пожарными, санитарными и строительно-архитектурными требованиями.

Профессиональные проекты

Настоящий проект  много бумаги, согласования,  для обычной квартиры не нужен. Даже хорошие организации выполняют такие проекты в сильно упрощённом виде.

Профессиональный проектировщик скорее всего даже на станет проводить расчёты, оборудование известно заранее, потери по сети можно прикинуть укрупнённо.

Так что при заказе проекта вентиляции квартиры не нужно бояться молодых и начинающих проектировщиков  как раз они из-за страха ошибиться скорее всего всё просчитают, предварительно изучив вопрос.

Сейчас в сети есть сайты вольнонаёмных работников, в том числе проектировщиков. Детально я не разбирался, но на вид средне-отраслевое качество они дают  так что вопрос только в цене.

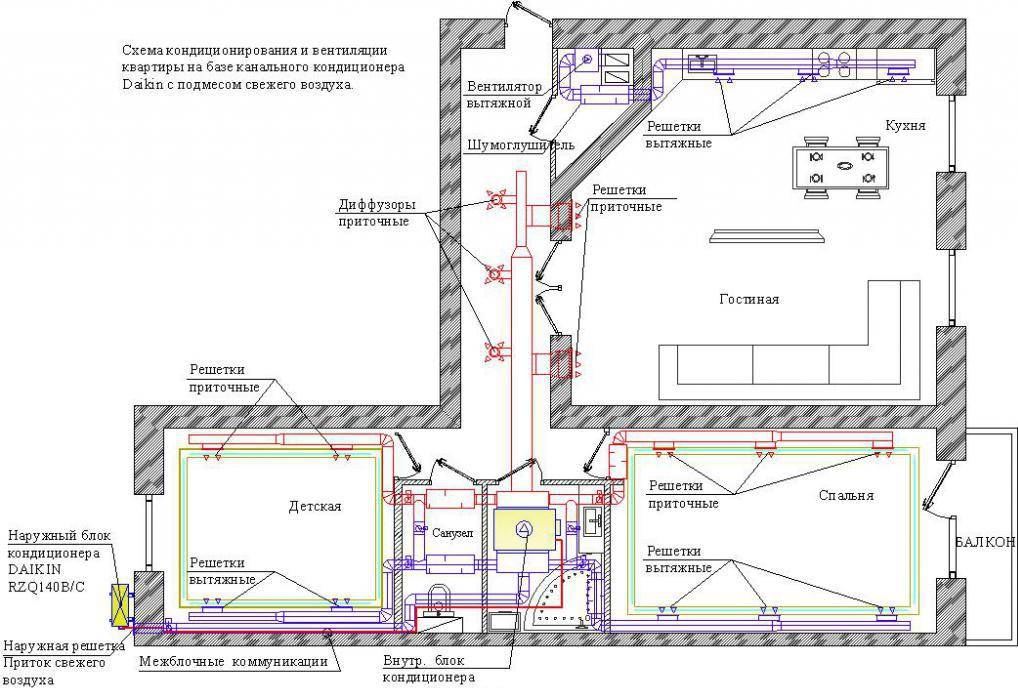

Проект системы кондиционирования

Идеальным вариантом будет проектирование вентиляции и кондиционирования совместно с другими коммуникациями помещения. В этом случае монтаж системы труб можно будет выполнить совместно. План проекта состоит из следующих этапов:

1. Создание схемы.
2. Разработка эскиза.
3. Расчет мощности кондиционера.
4. Подсчет расходов на покупку составляющих системы.

Для проектирования системы кондиционирования можно воспользоваться специальной компьютерной программой. Вот список наиболее простых и удобных в использовании программ: “Поток”, RTI, KALOR, BOLER, VIBROS. Если вы решили установить кондиционер в готовом варианте постройки, тогда можно отдать предпочтение мобильным станциям кондиционирования.

В загородных домах очень часто используются мобильные станции кондиционирования. Они устанавливаются на пол в помещении, а выносная труба выводится на улицу. При необходимости кондиционер можно перенести в другую комнату.

Оптимальная схема

Существует масса схем и способов установки вентиляционной системы в доме. Они подбираются с учетом внутренней отделки, площади и других особенностей постройки.

Оптимальный вариант должен соответствовать составленному техническому заданию, а также учитывать ряд рекомендаций:

• Отсутствие лишних узлов. Вытяжка должна обладать минимальным количеством элементов и деталей, которые могут выйти из строя при малейшем воздействии.
• Простота обслуживания и ремонта. Вентиляцию нужно размещать таким образом, чтобы мастер смог в любой момент обслужить ее и отремонтировать или заменить детали.
• Простота использования. Ежедневная эксплуатация системы должна быть понятной для владельцев помещения, у которых нет ни навыков, ни опыта в таком деле.
• Резервные решения. На случай поломки основных узлов в здании должны присутствовать резервные решения.
• Незаметность в интерьере. Проектируя вентиляционную систему, необходимо учитывать и эстетическую часть работы. Любые узлы и составляющие вентиляции не должны портить общую концепцию интерьерного стиля.

Классификация требований

Нормы, которые определяют «эталонные» показатели и правила организации воздухообмена, разрабатываются на национальном уровне. В целом их можно подразделить на общие ГОСТы, регулирующие положения по вентиляции, и СниПы, контролирующие отдельные детали санитарной составляющей. Для производств, объектов с повышенной опасностью возгораний (складов с ГСМ, краской) или со специфическими условиями содержания (аптеки, больницы, химические предприятия) разрабатываются отдельные указания.

Требования, предъявляемые к системам вентиляции, формируются в зависимости от их особенностей. Базовая функция любой установки ‒ создание воздушной среды, которая бы удовлетворяла всем нормам и решала задачи:

• удаления отработанных масс с вредоносными примесями и избытком тепла;
• осуществления притока свежих, соответствующих СниП.

Требования к монтажу вентиляции и показателям при ее дальнейшей эксплуатации можно классифицировать по отдельным направлениям:

• санитарно-гигиенические ‒ обеспечение комфорта находящихся в помещении людей и отслеживание безопасности для их здоровья;
• эксплуатационные ‒ соответствие простоте и удобству обслуживания, доступности для ремонта, минимизации потребности в нем;
• архитектурные, монтажные ‒ пожаробезопасность, вибро- и звукоизоляция оборудования и конструктивных элементов, минимизация затрат времени и усилий на монтаж и ввод в эксплуатацию;
• экономические ‒ уменьшение (насколько возможно и оправданно с точки зрения здравого смысла) затрат средств на установку систем и их использование.

Особенности составления проекта разных типов систем

Проектирование системы вентиляции и кондиционирования подразумевает несколько больший фронт работ, так как в этом случае необходимо оборудовать разводку охлаждающей установки. В зависимости от выбранного устройства (сплит-система, канальный кондиционер или центральная магистраль кондиционирования), разнятся и масштабы проекта. Сплит-система представляет собой отдельно функционирующую структуру, никак не связанную с вентиляцией, а значит, и с притоком свежего воздуха. При этом воздушные потоки циркулируют без вливания дополнительных порций воздуха.

Соответственно, проектирование вентиляции и кондиционирования такой системы требует меньших затрат. Если планируется монтаж совмещённой системы, то делается упор на производительность оборудования. Создание проекта кондиционирования методом прокладки центральной магистрали происходит непосредственно перед строительством короба здания, в этом случае учитывается возможность разводки каналов, чтобы обеспечить каждое из помещений возможностью регулирования параметров воздушной среды.

Проектирование вентиляции в частном доме, прежде всего, зависит от используемого при строительстве короба материала. Если применяется сруб или гладкая доска, а отопление печного типа, то нет необходимости в дополнительном оборудовании (с учётом небольшой площади жилья), так как основная система циркуляции воздушных потоков — естественная.

Вытяжка устанавливается на кухне и в санузле — эти помещения ввиду повышенных значений температуры и влажности требуют особых условий, соответственно, кратность воздухообмена должна быть выше, чем в прочих помещениях. Для обеспечения данных условий предпочтение по установке вытяжного оборудования отдаётся именно этим помещениям. Руководство по проектированию вентиляции подразумевает выполнение ряда правил, среди которых:

1. Предварительный анализ помещения.
2. Расчёт основных параметров (воздухообмен, его кратность, сечения вентиляционных каналов, производительность оборудования).
3. Определение наиболее подходящей конструкции сети воздуховодов с возможностью технического обслуживания, что обеспечивается удобством доступа к основным узлам системы.
4. Подбор оборудования на основании ранее рассчитанных параметров помещения.
5. Оснащение вентиляционной системы защитой от шума.
6. Обеспечение теплоизоляции вентиляции.

Данная цепочка действий включает в себя дополнительные нюансы, например, подбор материала воздуховодов, возможность быстрой реорганизации и ремонта на случай, когда система полностью вышла из строя.

Как выбрать оптимальную вентиляцию в конкретном случае

При расчетах учитывается конструктивная сложность схемы

Система воздухообмена бывает механической и естественной. Естественная – осуществляется без использования вспомогательных технических средств, за счет разницы давления и температур снаружи и внутри помещения, основываясь на законах физики.

В стенах помещения прокладывается вентиляционный канал, по которому воздух попадает внутрь и выводится из помещения. Т.е. это обыкновенные душники, какие есть в каждой ванной комнате и кухне. Работы такой системы не всегда бывает достаточно для обеспечения постоянного притока и оттока воздуха, ведь движение воздушных масс нельзя регулировать, и она просто зависит от погодных условий.

Механическая система вентиляции обеспечивает принудительную подачу или забор воздуха с помощью вентиляторов, для достижения желаемого воздухообмена в помещении. Может дополнительно быть оснащена пылеуловителями, увлажнителями или нагревателями для улучшения и регулирования качества подаваемого воздуха.

Проект вентиляции для дома несложно составить самому, если речь идет об усилении уже существующей схемы. Другое дело – спроектировать вентиляционную систему с нуля. Заняться этим вопросом нужно до начала строительства дома, на этапе разработки и расчетов всего комплекса необходимых работ. Это поможет учесть необходимое пространство для прокладывания системы каналов, способы их маскировки, а также отвести место для вентиляционной камеры. Проектирование систем вентиляции в уже готовом помещении отберет некоторое пространство, т.к. чтобы скрыть воздуховодные каналы, например, в жилых комнатах, их зашивают в декоративные короба или прячут над многоуровневым потолком. Итак, какие действия нужно произвести чтобы рассчитать проект?

ТКП и ТЭО в проектировании

Учет всех требований к вентиляционной системе, то есть нахождение оптимального проектного решения — это самая квалифицированная и ответственная часть работы. Это дело для наиболее опытных проектировщиков. Необходимо заметить, что в любом случае готовится не одно принципиальное решение, а несколько (2-3). Принципиальная схема вентиляции у всех решений, как правило, одна и та же, но имеются отличия в нюансах.

На этом этапе пишется Технико-Коммерческое Предложение Клиенту с основными показателями проектных решений, приблизительным составом оборудования для проектируемой системы вентиляции, и предварительной калькуляцией. Для выбранного варианта, или просто для варианта, который наиболее заинтересовал Заказчика, пишется Технико-Экономическое Обоснование.

Технико-экономическое обоснование проекта вентиляции

ТЭО — документ, в котором еще нет точного расчета проектируемой системы вентиляции, но уже записано:

• Принципиальная схема вентиляции;
• Основные характеристики производительности;
• Какое примерно предполагается установить вентиляционное оборудование;
• Где предполагается расположить оборудование;
• Сколько будет стоить такая система вентиляции.

На этом трудная часть работы проектировщика как раз и заканчивается, потому что после одобрения ТЭО Заказчиком остаются практически только расчетные работы, такие как точный выбор вентиляционного оборудования и привязка к плану здания и т.п. Это уже рабочий проект — логическое завершение проектирования вентиляции.

Специализированные помещения

Особенности изготовления вентиляции напрямую зависят от функций и специфики помещения, где она будет установлена. Если естественный тип не может обеспечить эффективный воздухообмен, придется установить принудительный. Такая разновидность подходит для специализированных комнат, таких как ванная, кухня и туалет.

Устанавливая важные узлы будущей системы, нужно руководствоваться определенными требованиями:

Вытяжные установки для кухни должны обрабатывать максимально больше свободного пространства над варочной панелью, но не перекрывать вытяжную решетку сверху стены.
Чтобы снизить расход электричества во время работы вентилятора для ванной, его нужно присоединить к выключателю света. В таком случае устройство будет запускаться только при пребывании человека комнате.
Вентиляцию санузла оборудуют специальным коробом, который связан с общей шахтой, а на вентиляторы устанавливаются обратные клапаны. Таким образом воздушные потоки из туалета и ванной не будут смешиваться.
Модели для ванной должны быть максимально надежными и устойчивыми к воздействию повышенной влажности

Специалисты советуют использовать приборы, закрепленные в полипропиленовый или акриловый корпус.

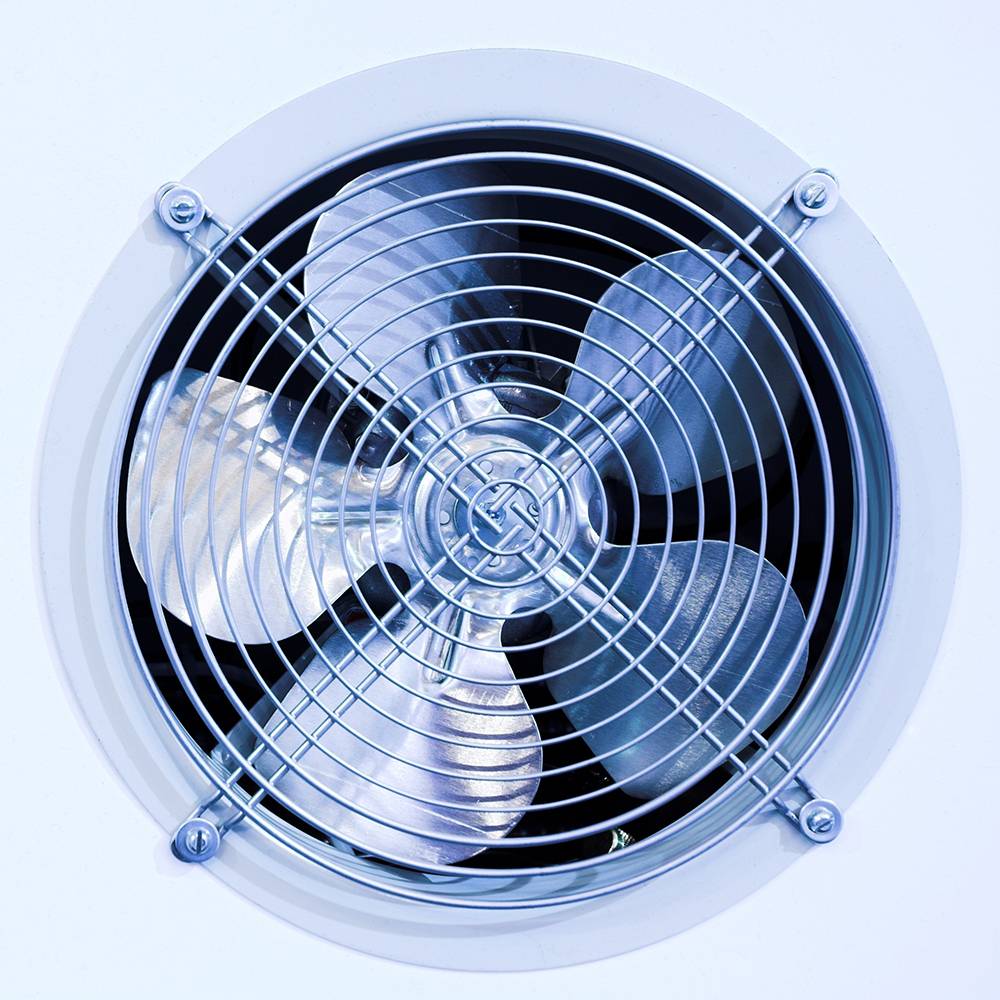

При покупке бесшумного вентилятора важно понимать, что работают такие устройства гораздо тише, но они расходуют очень много электрической энергии.

Сущность вентиляции

Вентиляционная система устанавливается в любое жилое помещение, это обязательное требование. Проектирование и монтаж системы вентиляции нормируются СНиП 41-03-2003. Вентиляционные системы, в зависимости от особенностей их устройства и функционирования, могут быть нескольких видов:

1. Естественная. Поток воздуха в таком типе вентиляционных систем передвигается за счет разницы температур. Более холодный воздух стелется понизу, а разогретый уходит через вентиляционное отверстие, которое расположено на стене под потолком. Это самая простая система, она не требует автоматического оборудования и больших затрат при монтаже.
2. Принудительная. Если естественная вентиляция не справляется со своими функциями, тогда устанавливается принудительная вентиляционная система. Устанавливается дополнительное оборудование, которое обеспечивает нормальный микроклимат в жилье. Для движения воздуха монтируются вентиляторы, нагреватели, увлажнители, фильтры и т. д.
3. Местная. Чаще всего применяется на производствах для удаления загрязненного воздуха из помещения. Местный приточный вариант обеспечивает помещение свежим воздухом, а вытяжной – отводом загрязненных воздушных масс.
4. Общая. Такая система применяется для вентилирования всех помещений здания.
5. Моноблочная. Имеет единый корпус, проста в монтаже, не требует много места для установки.
6. Наборная. Собирается из большого количества компонентов. В состав системы входят фильтры, вентиляторы, дроссели и другие элементы оборудования. Такие системы могут вентилировать любые объекты. Объемное и массивное оборудование занимает много места в помещении.
7. Приточная. Эти системы отличаются направлением движения воздушных масс. Свежий воздух поступает в помещение, проходя через очистные фильтры. По пути он может увлажняться или осушаться. Задача приточной вентиляции – устранение загрязненного воздуха из помещения.
8. Вытяжная. Классический вариант вентиляционной системы. Загрязненный воздух выводится из помещения естественным или искусственным путем.

Признаки плохой работы системы вентиляции

Иногда система вентиляции работает недостаточно хорошо. Чтобы определить продуктивность работы системы, необязательно быть специалистом

Обратите внимание на следующие внешние признаки:

• образуется конденсат на окнах;
• появляется плесень на стенах;
• спертый воздух в помещении;
• запахи очень долго выветриваются;
• ощущение сырости в помещении;
• ткани, обивка мебели и постельное белье кажутся влажными;
• в квартиру проникают запахи от соседей.

Если вы стали замечать некоторые из этих явлений, значит, вентиляционная система работает некорректно. При возникновении подобных признаков в новом, недавно построенном доме необходимо полностью пересмотреть вентиляционную систему. Возможно, в проектировании вентиляции были сделаны серьезные ошибки. Их необходимо исправить, пока в доме не стали распространятся плесневые грибы из-за высокого уровня влажности.

Особенности составления проекта разных типов систем

Проектирование системы вентиляции и кондиционирования подразумевает несколько больший фронт работ, так как в этом случае необходимо оборудовать разводку охлаждающей установки. В зависимости от выбранного устройства (сплит-система, канальный кондиционер или центральная магистраль кондиционирования), разнятся и масштабы проекта. Сплит-система представляет собой отдельно функционирующую структуру, никак не связанную с вентиляцией, а значит, и с притоком свежего воздуха. При этом воздушные потоки циркулируют без вливания дополнительных порций воздуха.

Соответственно, проектирование вентиляции и кондиционирования такой системы требует меньших затрат. Если планируется монтаж совмещённой системы, то делается упор на производительность оборудования. Создание проекта кондиционирования методом прокладки центральной магистрали происходит непосредственно перед строительством короба здания, в этом случае учитывается возможность разводки каналов, чтобы обеспечить каждое из помещений возможностью регулирования параметров воздушной среды.

Проектирование вентиляции в частном доме, прежде всего, зависит от используемого при строительстве короба материала. Если применяется сруб или гладкая доска, а отопление печного типа, то нет необходимости в дополнительном оборудовании (с учётом небольшой площади жилья), так как основная система циркуляции воздушных потоков – естественная.

Вытяжка устанавливается на кухне и в санузле – эти помещения ввиду повышенных значений температуры и влажности требуют особых условий, соответственно, кратность воздухообмена должна быть выше, чем в прочих помещениях. Для обеспечения данных условий предпочтение по установке вытяжного оборудования отдаётся именно этим помещениям. Руководство по проектированию вентиляции подразумевает выполнение ряда правил, среди которых:

1. Предварительный анализ помещения.
2. Расчёт основных параметров (воздухообмен, его кратность, сечения вентиляционных каналов, производительность оборудования).
3. Определение наиболее подходящей конструкции сети воздуховодов с возможностью технического обслуживания, что обеспечивается удобством доступа к основным узлам системы.
4. Подбор оборудования на основании ранее рассчитанных параметров помещения.
5. Оснащение вентиляционной системы защитой от шума.
6. Обеспечение теплоизоляции вентиляции.

Данная цепочка действий включает в себя дополнительные нюансы, например, подбор материала воздуховодов, возможность быстрой реорганизации и ремонта на случай, когда система полностью вышла из строя.

Проект системы вентиляции

Перед началом составления проекта следует определиться с типом системы вентиляции, который подойдет именно вашему дому или коттеджу. Проект вентиляции должен быть составлен до начала строительства дома. Это обязательное условие. Монтировать вентиляционную систему готового дома сложно и более затратно. Проектирование состоит из нескольких этапов.

1. Создание схемы расположения элементов.
2. Разработка эскиза размещения оборудования и воздуховодов.
3. Расчеты воздухообмена и теплопритока, основанные на особенностях помещения.
4. Составление сметы затрат на покупку оборудования.

При проектировании и монтаже вентиляции должны быть соблюдены стандарты, указанные в СНиП. Необходимо учитывать размер комнат, их предназначение, функциональные особенности. Если планируется использовать помещение для выполнения работ, связанных с испарением различных газов, то система вентиляции должна быть рассчитана на высокую скорость воздухообмена.

Проектирование вентиляции: основные этапы

Процесс осуществляется по простой и доступной схеме. Она будет полезной для тех, кто планирует разрабатывать ее самостоятельно.

1. Формирование общей схемы в качестве предварительного ознакомления, доработки и корректировки.

2. Разрабатываются эскизы для каждого помещения, с указанием особенностей размещения необходимого оборудования, коммуникационных решений. Дополнительно подготавливается пояснительная записка с комментариями.

3. Подготавливаются данные по воздухообмену и теплопритоку.
4. Разрабатывается технико-экономические комментарии.
5. На завершающем этапе подготавливается окончательный вариант проекта, который утверждается для последующего монтажа вентиляции.

Только после этого можно приступать непосредственно к выполнению основных работу – монтажу.
