Что такое газовый конвектор отопления

Блок управления конвекторным отоплением

Наиболее простым вариантом блока управления для конвекционного отопления является термостат, устанавливаемый внутрь корпуса обогревателя. Термостаты делятся на электромеханические и электронные. Электромеханические устройства более дешевые, что сказывается на их точности работы (погрешность иногда достигает 2С0). Также стоит выделить возникающий шум от щелчков биметаллического датчика при включении прибора. Для установки требуемого температурного режима в электромеханических моделях имеется ручка с маркировкой условных значений мощности конвектора.

Электронные термостаты отличаются большей точностью: их погрешность редко превышает значение 0,1 С0. К тому же, конвекторы этого типа полностью бесшумны. Целый ряд моделей дают возможность осуществлять программирование электронного блока управления на включение различных режимов и мощности работы, в зависимости от времени суток и дня недели. При этом электронные термостаты имеют функцию дистанционного управления нагревательным элементом с помощью внешнего контролирующего устройства.

В результате появляется возможность следить за работой значительного количества обогревателей, расположенных в разных частях жилища. Блок конвекторной системы отопления допускает применение встроенных программ режима работы отдельно для каждой комнаты, или для всего дома в комплексе. Первенствует на рынке «интеллектуальных» конвекторов французский производитель NOIROT и немецкая корпорация Siemens. Их продукция предусматривает возможность управления температурой в дистанционном режиме, через телефон. Эта позволяет хорошо прогревать жилище перед своим приходом.

Особенности газового отопительного конвектора: плюсы и минусы

Насколько удобно и выгодно отопление газовой батареей? Есть ли у нее какие-то минусы? Сначала рассмотрим их плюсы:

  1. Самое дешевый способ отопления как квартиры, так и дома. Однако если применяются газовые конвекторы на баллонном газе – отопление по затратам почти уравнивается с электрическим котлом. И менее выгодно, чем твердотопливный котел либо тепловой насос. Газовый конвектор на сниженном газе
  2. КПД таких приборов отопления может достигать до 97%, т.е. они экономичны.
  3. Могут работать при любых температурах, даже при -50°С.
  4. Не происходит сгорание кислорода в воздухе комнаты. Так как для сжигания применяется воздух, который поступает снаружи дома.
  5. Срок службы – не менее 20 лет.
  6. Несложный у конвектора газового монтаж и может быть сделан своими руками. Подробнее об этом смотрите ниже. Современная газовая батарея отопления
  7. Автономность: можно легко протопить несколько комнат дома либо только одно помещение.
  8. Низкая стоимость – от 3 тыс. руб. (см. статью «Где купить газовый конвектор»).

Как и при эксплуатировании любого газового оборудования, батареи (конвекторы) необходимо использовать с соблюдением строгих мер безопасности, поскольку газ взрывоопасен!

При применении газовых конвекторов на баллонном газе эффект экономии от использования подобных отопительных батарей сводится к нулю. Газовые батареи полезны только в тех случаях, когда нет электричества. При этом сам процесс замены баллона с промежутком от 1 до 4 дней может показаться довольно утомительным.

Еще минусы:

  1. Отопление газовыми батареями нельзя применять для нагревания воды.
  2. Довольно ограниченная теплопроводность − 2−7 кВт (у большей части моделей). Газовые конвекторы довольно габаритны
  3. Несмотря на довольно красивый внешний вид, они имеют достаточно большие размеры, потому замаскировать их нелегко.
  4. Так как это техника работает на газе, то на ее монтаж и подключение требуется получение разрешения в специальной газовой службе.

Если вас интересуют встраиваемые радиаторы отопления, о них вы также найдете на нашем сайте.

Установка конвектора

Перед тем, как установить газовый конвектор, необходимо изучить требования и рекомендации по монтажу, которые описываются в инструкции к прибору.

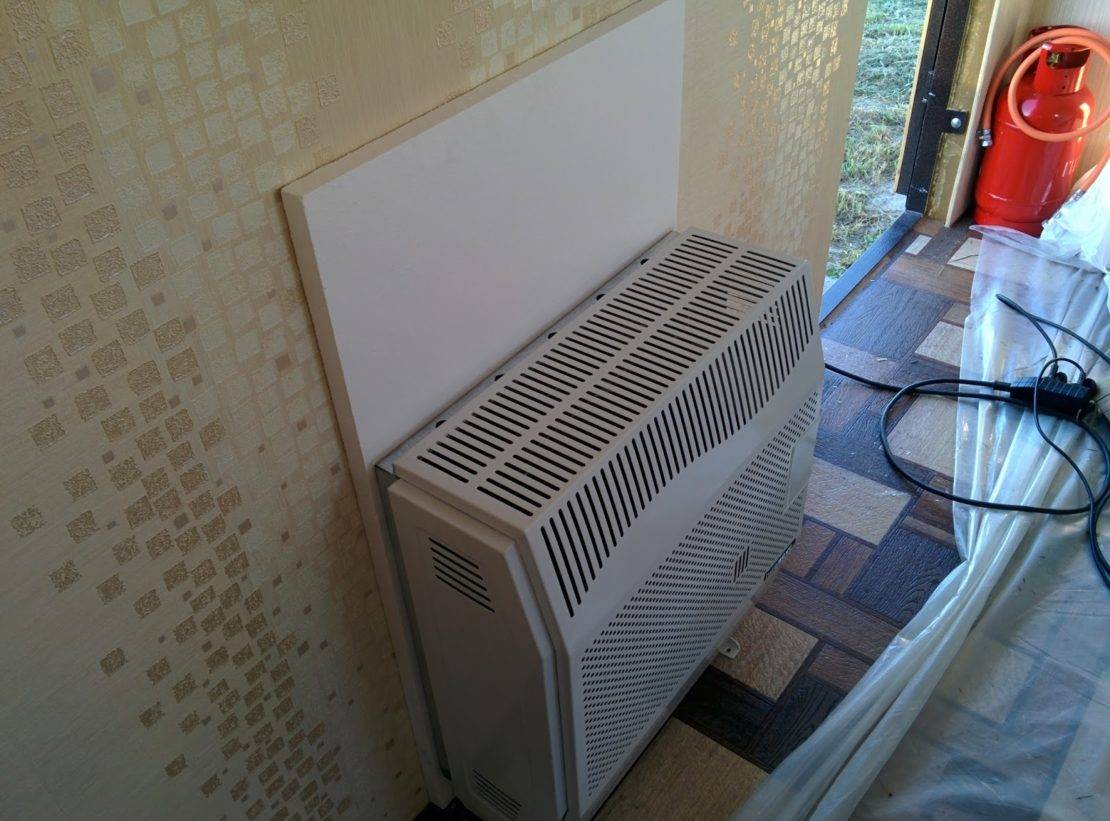

  1. Как устанавливать такой калорифер в деревянном доме. Ведь в процессе работы корпус может нагреваться до 55°С. В этом случае требуется изоляция деревянных поверхностей от деталей агрегата. При использовании коаксиальной трубы, изоляция ее, при проходе через деревянную стену, не требуется.
  2. Высота над полом. При монтаже настенных газовых конвекторов, рекомендуется их крепить как можно ближе к полу. В результате этого циркуляция потоков воздуха становится более интенсивной, и КПД устройства увеличивается.

Газовую трубу к аппарату необходимо подводить только с улицы, и перед местом соединения трубы с агрегатом требуется установка запорного крана.

Перед монтажом газового конвектора, необходимо выбрать место для его размещения. Согласно ГОСТу, агрегат должен монтироваться под окном. Основные этапы установки описаны ниже.

  1. Примеряем аппарат к выбранному месту, переносим с помощью рулетки места под отверстия для дымохода и газовой трубы. В некоторых моделях газовая труба подводится снизу, поэтому необходимо оставить место для ее подводки.
  2. После этого предстоит выполнить самую трудоемкую операцию – пробивание отверстия большого диаметра в стене для вытяжной трубы. Можно воспользоваться перфоратором и проделать отверстие с помощью алмазной коронки. Если коронки нет, то пробить стену можно переключив перфоратор в режим отбойного молотка (при работе перфоратора будет образовываться много пыли, поэтому заранее накройте пленкой всю мебель).
  3. Далее необходимо подготовить отверстия для крепежа и забить в них дюбели.
  4. Теперь можно подсоединить трубу к калориферу и место соединения обработать герметиком (высокотемпературным).
  5. Поднимите аппарат вместе с трубой и вставьте ее в отверстие в стене, после чего закрепите устройство саморезами. Поскольку агрегат достаточно тяжелый, для поднятия его вам потребуется помощь. Напольный отопительный аппарат имеет специальные ножки.
  6. После этого необходимо заделать все щели между дымоходом и стеной высокотемпературным герметиком или пеной.
  7. На конце дымохода прикрепите колпак, который предотвращает задувание пламени ветром (колпак и крепеж к нему идет в комплекте с аппаратом) – установка газового конвектора завершена.

Подключение к магистрали, а также ремонт газового оборудования, должны производить только специалисты. Если вы собираетесь использовать газовый конвектор с подключением от баллона, то специальное разрешение не требуется. Но все же лучше, чтобы это сделали работники газовой службы.

В заключение можно сказать, что применение газового конвекционного оборудования может быть относительно простым и недорогим решением проблемы отопления для разных типов помещений. Привлекает тот факт, что монтаж такого оборудования не вызывает больших затруднений (кроме подключения аппарата к магистрали).

https://youtube.com/watch?v=xKoFAAPMs4s

Установка в частном доме

Простота монтажа электрических конвекторов позволяет реализовывать эту процедуру самостоятельно.

Перед тем, как сделать конвекторное отопление своими руками, необходимо заготовить следующие инструменты:

  • Перфоратор.
  • Отвертка.
  • Молоток.
  • Уровень.

Устанавливается настенный электроконвектор в следующей очередности операций:

  1. Сборка прибора, в процессе которой необходимо закрепить на корпусе все кронштейны.
  2. Примерка конструкции к поверхности стены: ее необходимо выставить по уровню. Во время этого наносятся метки по месту размещения кронштейнов.
  3. Кронштейны необходимо снять с панели и по очереди приложить к нанесенной разметке. Это дает возможность отметить точки для сверления отверстий под крепежи.
  4. При помощи перфоратора проделываются отверстия в отмеченных местах.
  5. Используя молоток, аккуратно забиваются дюбели в основание.
  6. Для прикручивания кронштейнов используется отвертка или шуруповерт.
  7. На хорошо закрепленные кронштейны подвешивают панель прибора.
  8. Для начала работы конвектора его необходимо подключить к сети.

Основные параметры

Разобравшись, что это такое конвекторное отопление, следует вооружиться общей информацией об его технических характеристиках. Мощность электрических конвекторов находится в пределах 0,8 -3 кВт, вес –  от 3 до 9 килограмм.

Наличествующие на сегодняшний день в продаже электроконвекторы разделены на три группы:

  • Высокие (450-670 мм).
  • Средние (до 330 мм).
  • Узкие (для плинтусов), высотой 140-200 мм.

Благодаря своим параметрам обогреватели высокого типа способны обеспечивать значительный уровень конвекции. Плинтусные модели комплектуются менее мощными нагревательными элементами. Для поддержания должного уровня эффективности им придается большая длина (до 2,5м).

Популярные модели

Рейтинг популярных моделей позволит вам сделать правильный выбор:

  1. Агрегат ATON модификация Vektor 3 работает на сжиженном газе. Этот компактный энергонезависимый напольный конвектор отличается мобильностью, подходит для отопления помещений небольшого размера. Диапазон автоматически поддерживаемых температур составляет 13-18°С.Теплообменник прибора и его камера сгорания выполнены из стали. Технические характеристики модели:
  • габариты – 54х59х25 см;
  • внутри стоит закрытая камера сгорания;
  • мощность составляет 3 кВт;
  • агрегат весит 22 кг и стоит 206 долларов (13390 руб.).
  1. Напольный газовый обогреватель Hosseven HBS имеет открытую камеру сгорания, может работать на магистральном и сжиженном газе. В комплекте идет итальянский газовый клапан и телескопический газоотвод. Прибор работает практически бесшумно и укомплектован стальной камерой сгорания и теплообменником. Его технические характеристики следующие:
  • расход баллонного газа составляет 0,73 м³/ч;
  • расход магистрального топлива равен 0,9 м³/ч;
  • габариты – 62х68х26 см;
  • прибор весит 18 кг;
  • он рассчитан на мощность 9 кВт;
  • стоимость составляет 333 доллара (21700 руб.).

  1. Конвектор газовый марки Alpine Air серия NGS-40 крепится на стену помещения. Прибор укомплектован чугунным теплообменником и модернизированной горелкой POLIDORO. Внутри стоит высококачественная газовая арматура типа SIT. Конвектор защищен от замерзания, имеет терморегулятор и может проводить самодиагностику. КПД выше 90%. Горелка имеет электронный розжиг, а на стальной корпус нанесено защитное порошковое покрытие. Технические характеристики следующие:
  • агрегат расходует 0,43 м³ топлива в час;
  • его габариты – 61х63х22 см;
  • прибор весит 30 кг;
  • его мощность составляет 3,54 кВт;
  • цена обогревателя 332 доллара (21600 руб.).
  1. Настенный конвектор Varmann GLASSKON модификация 65.450.720 имеет привлекательный дизайн и запорную арматуру, которая позволяет подключать прибор к системе отопления дома. Внешняя панель съемная и идет в нескольких вариантах декоративного оформления. Технические характеристики прибора:
  • рабочее давление до 16 бар;
  • он может подогревать теплоноситель до 130 градусов;
  • цена агрегата 195 долларов (12700 руб.).

Среди популярных моделей также можно назвать агрегаты Hosseven HP и модель Bartolini CALORAMA серии FB5500. Как видите, представленные газовые конвекторы отличаются своими характеристиками, комплектацией и ценой, так что каждый потребитель может подобрать модель, отвечающую всем требованиям.

Производители

Вообще, нормальные отзывы владельцев, имеют довольно большое число фирм:

  •  Данко (Украина)
  •  Росс (Украина)
  • FEG (Венгрия. Есть модели со стеклянной дверцей для наблюдения за пламенем)
  • Demrad (Турция)
  • Mora (Словения)
  • Бакси (Италия)
  • Em@x Емакс (Венгрия)
  • Karma (Чехия).

На рынке представлено немало других фирм, особенно много европейских. В Европе радиаторное отопление не настолько широко распространено, вот и греются они «воздухогрейками» на баллонном газе. У брендовых конвекторов безопасность оборудования на высоком уровне, но и цены тоже…

https://youtube.com/watch?v=4KcmGmlW7cw

Запуск оборудования и проверка работоспособности

Прежде чем приступить к эксплуатации нового обогревательного прибора, важно провести пробный запуск. Следует действовать по такой схеме

  1. Откройте газовый кран и проверьте стыки системы на предмет утечки.
  2. После проверки можно включить конвектор. В первый раз кнопку запуска нужно зафиксировать на 1 минуту и подождать пока газ проникнет в камеру сгорания.
  3. Видите, что горелка зажглась? Теперь можно отрегулировать работу конвектора.

Важно: монтаж газового конвектора в деревянном доме абсолютно безопасен, потому что пожароопасные детали находятся во внутренней части обогревателя. Подводя итог, отметим: несмотря на то, что газовый обогреватель — это не слишком популярный прибор для отопления, его вполне можно использовать для создания комфортной температуры на дачах и в загородных домах

Агрегат быстро и эффективно нагревает воздух в помещении, и при этом намного более экономичен, чем электрический радиатор. Еще один очевидный плюс — это возможность подключения к газовому баллону. Одним сомнительным обстоятельством можно считать то, что газовый конвектор протапливает только одно помещение, а не весь дом, в отличие от газового котла, подключенного к системе отопления

Подводя итог, отметим: несмотря на то, что газовый обогреватель — это не слишком популярный прибор для отопления, его вполне можно использовать для создания комфортной температуры на дачах и в загородных домах. Агрегат быстро и эффективно нагревает воздух в помещении, и при этом намного более экономичен, чем электрический радиатор. Еще один очевидный плюс — это возможность подключения к газовому баллону. Одним сомнительным обстоятельством можно считать то, что газовый конвектор протапливает только одно помещение, а не весь дом, в отличие от газового котла, подключенного к системе отопления.

Надеемся, что статья была полезна и помогла разрешить возникшую проблему!

В соответствии с действующим законодательством, Администрация отказывается от каких-либо заверений и гарантий, предоставление которых может иным образом подразумеваться, и отказывается от ответственности в отношении Сайта, Содержимого и его использования. Подробнее: https://seberemont.ru/info/otkaz.html

Установка конвекторов отопления, учитывая расчет мощности

Говоря о способах монтажа, можно встретить напольные и настенные модели, а использование того или иного теплоносителя делит эти приборы на механизмы, работающие с применением воды, электричества и газа

При этом важно помнить, что монтаж конвекторов отопления газового типа можно осуществлять только на стены в вертикальном положении, в то время как водяные и электрические системы можно устанавливать и на стене, и на полу (прочитайте: “Бытовой конвектор: принцип работы и монтаж”)

Устройство водяного бытового конвектора

Установка конвекторов отопления, функционирующих с помощью воды, применяемой в качестве источника энергии, отличается тем, что основу конструкции представляет отопительная батарея

При этом особое внимание следует уделить такой процедуре, как расчет конвекторов отопления этого типа, а в частности, правильно рассчитать количество секций батареи, требуемое для качественного нагрева воздуха в помещении

Еще одним фактором, который следует учитывать при выборе этого оборудования, является материал, из которого изготавливается конвектор.

  • сплав меди с алюминием;
  • панели из биметалла;
  • алюминий;
  • стальные элементы.

Медно-алюминиевые модели являются самыми дорогостоящими. Схема подключения конвекторов отопления из этого материала предусматривает монтаж медных соединительных частей, которые имеют весьма большую цену.

Применение таких приборов будет актуальным в том случае, если есть необходимость сделать конструкцию отопительной системы более легкой. Чаще всего потребители отдают предпочтение образцам из алюминия или биметалла, однако их установка требует приобретения особых фиксаторов и комплектов систем установки.

Гораздо более выгодной станет установка батарей из стали.

  • посредством бокового крепежа;
  • с помощью нижней фиксации к системе.

Монтаж электрических конвекторов

Еще один вариант такого оборудования – электрические конвекторы

Эти модели вполне можно установить и подключить собственноручно, однако очень важно правильно выполнить расчет мощности конвектора этого типа

  • прибор нужно освободить от упаковки;
  • затем с конвектора необходимо снять защитную пленку;
  • далее следует определиться с тем, где будет установлен механизм.

Рассчитывая мощность конвектора отопления, функционирующего при помощи электричества, а также выполняя его подключение, крайне важно соблюдать большое количество рекомендаций, которые, тем не менее, позволят качественно установить оборудование

  • минимальное расстояние от пола до конвектора – 20 – 25 см;
  • прибор должен располагаться не менее чем на 25 см от близлежащих предметов, сверху и спереди – не менее 24 – 55 см;
  • устраивать конвектор от стены следует на расстоянии в 25 см, а от потолка он должен располагаться минимум в 35 см;
  • монтировать устройство категорически не рекомендуется за шторами и дверями, а также под отверстиями, предназначенными для вентиляции.

Непосредственно процесс установки электрического конвектора является следующим:

  • выкрутив крепежные болты, требуется выдвинуть кронштейн;
  • с помощью дрели нужно проделать заранее отмеченные отверстия, предназначенные для крепежа механизма;
  • далее нужно зафиксировать кронштейн;
  • затем требуется вставить электрический конвектор в фиксатор его нижней частью;
  • на оборудовании следует поместить растяжки;
  • в смонтированные растяжки необходимо поместить верхнюю часть прибора;
  • после этого все зажимы нужно плотно закрепить, а болты фиксации – завинтить;
  • регулятор работы конвектора следует установить в режиме выключения и провести к аппарату питание;
  • после того, как на устройстве загорится светодиод, оборудование можно переводить в рабочий режим.

В том случае, если используемый электрический конвектор является напольным, то его подключение проходит следующим образом:

  • агрегат требуется перевернуть и зафиксировать на нем крепежные ножки, оборудованные колесами. В качестве крепежных элементов могут выступить штатные болты;
  • после этого конвектор можно включить и установить на нем желаемый режим работы.

Важно помнить, что потребляемая мощность конвектора – это один факторов, который крайне необходимо учитывать при выборе и монтаже оборудования

Как подключить газовый отопительный конвектор

Особое внимание следует уделить тому, что, решая, как рассчитать мощность конвектора отопления газового типа и как подключить это оборудование, крайне важно вызвать специалистов, так как работа с газом требует осторожности и квалифицированного подхода. В противном случае собственноручный монтаж может обернуться крайне неприятными последствиями

Правильная установка газового конвектора должна проходить по следующему принципу:

Достоинства и недостатки

Газовый конвектор для отопления частного дома обладает рядом преимуществ:

  1. Компактность. Несмотря на внушительные габариты, стационарное устройство намного меньше обычного котла. Мобильные приборы выпускают в небольших форматах, удобных для транспортировки, монтажа на стену.
  2. Нет ограничений по площади помещений. Устанавливают по одному или выстраивают сеть – все зависит от предпочтений и возможностей пользователя. Несколько конвекторов с успехом обогреют большие коровники или овощехранилища, заводские цеха.
  3. Формирование сети отопления не требует прокладки трубопровода, соблюдения уклона и применения дополнительного оборудования.
  4. Стойкость к замерзанию, отсутствие проблем с завоздушиванием, порчей корпуса – свойства позволяют применять конвекторы в строениях временного пользования.
  5. КПД выше, чем у некоторых моделей современных газовых котлов. К тому же у приборов большая площадь теплообменника – это помогает нагревать комнаты намного быстрее.

Минимальный уход, удобство пользования, экономичность – явные достоинства устройств.

Недостатков немного:

  • при всей мощности устройство не заменит газовый котел, если надо прогревать несколько отдельных комнат;
  • конвектор не раздает горячую воду;
  • мощность ограничена 7 кВт (хватит для дома в 60 м2), но теплопроводность немного снижена.

Что касается вывода коаксиального патрубка, то в котлах дымоходы тоже надо выводить за пределы помещения, поэтому минусом этот нюанс не является.

Плюсы и минусы

Стать полноценной заменой газовому котлу отопления конвектор не может. Только в ограниченном числе случаев его использование оправдывает себя. Преимуществом конвектора называют отсутствие необходимости в разводке водных труб отопления по дому, однако вместо этого придется прокладывать газовые трубы, что связано с большим риском.

Один или два газовых конвектора обойдутся дешевле газового котла, так что в этом аспекте для небольшого дома они могут оказаться предпочтительней. Затраты на разводку труб приблизительно одинаковы, зато не нужно тратиться на радиаторы отопления.

Основное преимущество – быстрый прогрев помещения и легкий старт обогревателя, даже если изначально в помещении была отрицательна температура.

Из важных особенностей газовых конвекторов следует учитывать:

  • Высокая температура теплообменника вызывает разложение пыли в воздухе, от чего требуется постоянное проветривание, чтобы не ухудшилось самочувствие жильцов.
  • Активный конвекционный поток охватывает весь объем помещения.
  • Так как конвектор устанавливается один на комнату, то неизбежно возникает ощутимый перепад температур непосредственно возле обогревателя и вдали от него.
  • Для установки конвектора требуется пробурить в стене отверстие для дымохода и газовой трубы, что сказывается на внешнем виде здания и не всегда возможно.

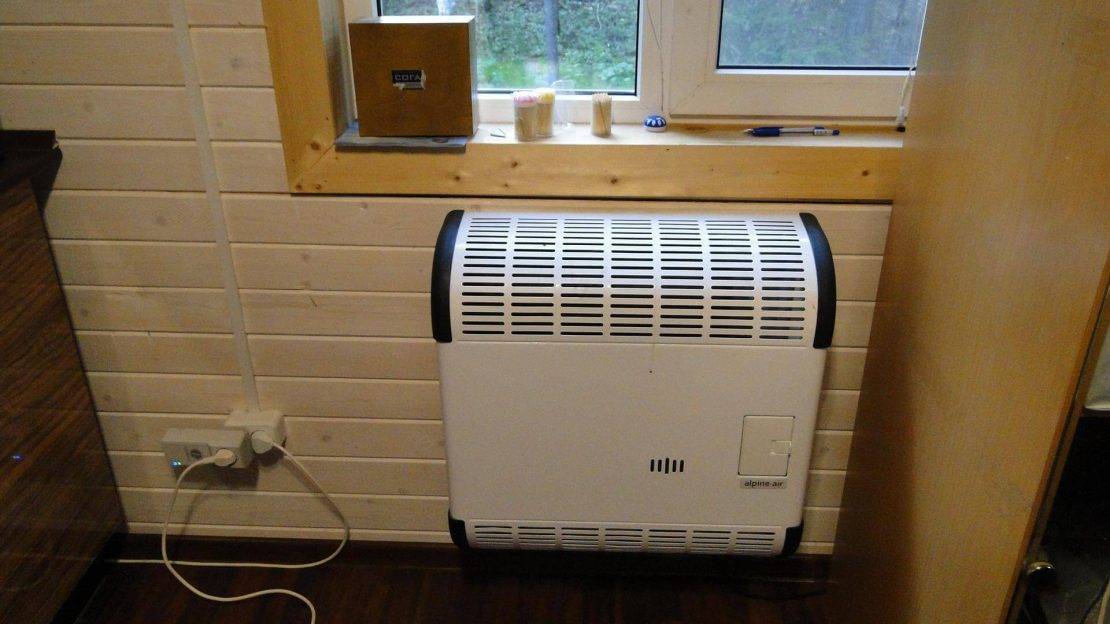

Конвектор лучше всего определить под оконным проемом. В этом месте проще пробурить стену для установки дымохода, а тепло от обогревателя сформирует тепловую завесу для окна. Расстояние от крайних точек проема желательно сделать минимум 30 см, подъем над полом – минимум 15 см.

В инструкции указываются размеры, а также план распределения дымохода и подключения газовой трубы. Однако лучше на месте снять защитный кожух обогревателя и зафиксировать фактические значения, перенести их на место установки. Потребуется два/четыре крепления обогревателя. От них уже замеряется позиция сквозного отверстия под дымоход.

Бурить отверстие следует под небольшим углом с наклоном вниз и на улицу. Это убережет устройство от затекания дождевой воды. Наклон соблюдается приблизительно под углом в 15 градусов.

Как только отверстие подготовлено, вставляется коаксиальный дымоход и запенивается. В случае если стены дома сложены из пожароопасного материала, отверстие готовится большего размера, и закладывается огнеупорный теплоизоляционный материал вокруг дымохода. Отлично подойдет базальтовая вата.

Разводку газовой трубы и подключение конвектора осуществляют только работники газового хозяйства. Эти работы требуют повышенного внимания и соответствующего разрешения. Достаточно подвести трубу к конвектору на расстояние не более полуметра и установить запорный клапан. Оставшийся участок проще сформировать гибким шлангом. Это позволит при необходимости демонтировать обогреватель.

Устройство прибора и принцип работы

Начнем с определения газового конвектора. Этот отопительный прибор не является аналогом газового котла. Он работает по совершенно иному принципу — нагревает не теплоноситель, а воздух. Газовые конвекторы устанавливают в относительно небольших комнатах, так как они греют воздух локально.

Конструкция этого отопительного прибора относительно проста. Газовый конвектор состоит из таких деталей:

  • теплообменника, в котором происходит нагрев воздуха,
  • программатора — устройства, отвечающего за поддержание в помещении определенной температуры,
  • контрольной панели, на которую выведены индикаторы,
  • газового клапана, контролирующего подачу газа,
  • вентилятора №1, отвечающего за подачу воздуха на теплообменник и клапан,
  • вентилятора №2, разгоняющего нагретый воздух по помещению.

Как же работает газовый конвектор? Все довольно просто: он функционирует по принципу газовой горелки. Холодный воздух извне, подчиняясь законам физики, поступает снизу, нагревается и выходит наружу через отверстие вверху прибора. Отметим, что газовые модели могут функционировать благодаря естественной или принудительной конвекции. Во втором случае воздух нагнетается вентилятором №1.

Устройство

Схема работы газового конвектора

Конструкция газового конвектора до предела простая, в ней имеется:

  • камера сгорания;
  • газовая горелка;
  • блок автоматики (Eurosit);
  • теплообменник, формирующий внешнюю часть камеры сгорания;
  • коаксиальный дымоход.

Камера сгорания используется закрытого типа. В нее подается воздух с улицы и туда же сбрасываются продукты горения. Есть небольшое число моделей конвекторов с открытой  горелкой, но такие устройства лучше обходить стороной, так как они быстро выжигают кислород в помещение и насыщают воздух СО2 и другими продуктами горения.

Материал камеры сгорания и теплообменника:

  • сталь;
  • чугун.

Стальная камера легче и дешевле. Конвектор со стальной начинкой на 10-15 кг меньше по весу, чем с чугуном. Однако даже если производитель использовал специальную жаростойкую сталь, все равно она со временем прогорает и срок службы такого устройства ниже.

Чугунная камера сгорания обладает практически неограниченным сроком службы, чувствительна она только к резким перепадам температуры. От чего появляются микротрещины в материале. В остальном чугун стойкий к коррозии, не истончается под воздействием открытого огня и обладает высокой теплоемкостью, что для отопительного прибора скорее положительная характеристика.

В конвекторе используется простая по форме одномодульная горелка, обеспечивающая ровное горение по распределенной площади

Важно, чтобы факел пламени на каждой форсунке был небольшого размера, а газ, смешанный с воздухом в определенной пропорции, сгорал полностью без остатка

Газовые конвекторы рассчитаны под использование природного газа по ГОСТ 5542 низкого давления 1274 Па. Часто конвекторы одновременно поддерживают установку баллона со сжиженным газом, который подается через жиклер и редуктор. За управление подачей газа, регулировку выходной мощности и контроля температуры в помещении отвечает механическая автоматика, чаще, хорошо зарекомендовавший себя EuroSit.

Дымоход представлен в виде коаксиальной трубы, в нем патрубок меньшего диаметра вставлен в трубу большего диаметра, формируя два раздельных канала. По внутреннему каналу сбрасываются продукты горения, а по промежутку между трубами поступает свежий воздух с улицы для поддержания горения газа. Подразумевается, что конвектор устанавливается возле стены, граничащей с улицей. Дымоход сразу выходит на внешнюю сторону здания по подготовленному каналу. Чем меньше длина дымохода, тем лучше.

С наддувом

Нагрев теплообменника происходит быстро и активно, его температура может достигать 600°С, хотя чаще площадь теплообменника проектируется с тем учетом, чтобы конвекционного потока хватало для поддержания значительно меньшей температуры 60-120°С.

Один из вариантов активно и быстро отвести тепло от теплообменника, а заодно быстро прогреть отапливаемое помещение – это использование наддува, вентилятора, способного быстро прогнать через конвектор большой объем воздуха.

Такой подход уместен например для обогрева подсобного помещения, производственной  или строительной зоны, дачного домика или гаража. Там, где по большей части холодно, и нужно при необходимости в краткий срок создать комфортные условия для людей. Если конвектор используется в качестве основного источника тепла, то вентилятор будет отчасти занят только в начале процесса, пока воздух не нагреется, а после отключится и не будет задействован.

Отдельно следует оговорить самые компактные конвекторы. В них вентилятор используется постоянно. Площадь теплообменника уменьшается для снижения веса и габаритов устройства, а для достижения нужной тепловой мощности нужен вентилятор, чтобы успевать отвести тепло от камеры сгорания.

Парапетный газовый конвектор

Парапетным называют газовый конвектор с камерой закрытого типа и коаксиальным дымоходом. Устанавливается он обычно под окном — чтобы перекрыть зону самого активного поступления холодного воздуха. Дымоход выводится через стену. Отверстие делают в определенной точке, которая зависит от конструкции модели, но чаще всего прячется за корпусом отопительного аппарата. Со стороны комнаты отверстие прикрывается металлической пластиной, которая является частью монтажного комплекта.

Газовые радиаторы этого типа наиболее популярны, так как просто устанавливаются и монтируются. Когда говорят о газовых конвекторах, подразумевают, обычно, именно этот тип оборудования. А все потому, что могут работать как от природного так и от баллонного газа, кислород для горения отбирается с улицы, выхлоп выводится туда же. Камера сгорания газа в парапетных моделях, по отношению к помещению является герметичной, то есть выхлоп ни при каких условиях в комнату не попадает. Особенность этого обогревательного оборудования в том, что используется коаксиальный дымоход. Его еще называют «труба в трубе».

Принцип работы парапетного газового конвектора

Газовая горелка располагается в нижней части теплообменника. По наружной трубе в зону горения поступает воздух с улицы, по внутренней отводится отработанный воздух с продуктами сгорания. Так как воздушные потоки разделены лишь слоем металла, поступающий с улицы воздух, по мере продвижения, нагревается. Поэтому агрегаты с закрытой камерой горения имеют более высокий КПД: меньшее количество тепла улетает в трубу.

Принцип и особенности работы

Как же обогревается воздух в помещении? Нагретый горелкой воздух поднимается вверх вдоль стенок теплообменника, разогревая их, затем выходит через внутреннюю трубу коаксиального дымохода. Разогретые стенки теплообменника нагревают воздух, который находится рядом. Для активного его движения в кожухе, который прикрывает теплообменник, делают отверстия в нижней и верхней части. Через нижние поступает прохладный воздух, поднимается вверх, нагревается от корпуса теплообменника, выходит через верхние отверстия.

Газовый конвектор для отопления гаража — практически идеальное решение

Некоторые модели, для более активного обогрева имеют встроенные вентиляторы. Но вентилятор можно пристроить и самому. Вот только режим с обдувом создает очень активное движение воздуха, так что по ощущениям может даже стать прохладнее. Особенно если вы находитесь в зоне прохождения воздушных потоков.

Достоинства и недостатки

Достоинства парапетного газового конвектора — простой монтаж. Нет необходимости сооружать дымоход. Надо только вывести трубу в отверстие в стене. Но это же — отверстие в стене — является и недостатком. Первое — отверстие ухудшает теплоизоляцию. Второе — снижается звукоизоляция. Если стоять у проема, четко слышно что говорят в помещении.

Для монтажа надо сделать отверстие в стене

Проблему с теплоизоляцией можно решить — заполнить промежуток жаростойкими утеплителями (минеральной ватой с температурой эксплуатации от +500°C). Они же слегка ухудшат проницаемость звуков, но добиться прежнего уровня звукоизоляции не получится.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
