Устройство магнетрона микроволновой печи

Диагностика неисправностей и причины их появления

Замена магнетрона может потребовать довольно существенных финансовых затрат, поэтому прежде чем покупать новое устройство, необходимо произвести диагностику старого, чтобы убедиться, что оно действительно неисправно. Проверка может быть выполнена в домашних условиях с помощью обычного тестера. Для этого потребуется:

Отключить микроволновку от электросети.
Снять защитную крышку и провести визуальный осмотр детали.
«Прозвонить» основные элементы печатной платы при помощи тестера или «мультиметра».
Провести осмотр термореле.

Диагностика

По окончании диагностики можно сделать выводы о неисправности тех или иных деталей. К основным причинам выхода из строя магнетрона можно отнести следующие:

Неисправность колпачка вакуумной трубки. Его можно заменить самостоятельно, просто подобрав аналогичный колпачок с другого магнетрона. Посадочные места таких колпачков имеют стандартную конфигурацию.
Обрыв подогревателя. При включении пустой микроволновки или ее неправильной загрузке магнетрон будет перегреваться, что может привести к чрезмерному накаливанию нити и ее обрыву. Для ее диагностики необходимо измерить сопротивление между ножками конденсатора. Если его значение находится в пределах 5-7 Ом, то подогреватель исправен.
Пробой проходного конденсатора. Если тестер не показывает «бесконечное» значение сопротивления между его контактами, то конденсатор необходимо заменить.

Как проверить на исправность магнетрон?

По-сути, магнетрон является основной деталью для нормальной работы микроволновой печи. И в случае серьезной поломки большинство людей предпочитают приобретать новый прибор, а не чинить старый. Но если же печь все же вышла из строя, обязательно проведите диагностику магнетрона СВЧ-печи на исправность, чтобы удостовериться, что поломка вызвана именно неисправностью данной детали.

В случае отсутствия данных признаков, следует провести общую проверку микроволновой печи при помощи специального тестера.

Общая проверка

В первую очередь произведите отключение микроволновой печи от подачи электроэнергии. Для этого вытащите шнур электропитания из розетки. После этого проведите визуальный осмотр внутреннего отсека печи, что даст возможность обнаружить оплавленные стенки и места, которые в результате эксплуатации сгорели или же потемнели.

Подобная визуальная диагностика дает возможность обнаружить сгоревший предохранитель. В случае отсутствия каких-либо неисправностей, следует воспользоваться специальным измерительным прибором. Скрытую поломку магнетрона можно обнаружить при помощи тестера.

Проверка с помощью тестера

Важно проводить диагностику неподсоединенной к микроволновке детали. Проверка проводится в несколько этапов:

Подключение щупа тестера к клеммам магнетрона. В случае отгорания накала, на тестере будет отображаться бесконечность.
Осмотр основной печатной платы, в которой находятся диоды, резисторы, варистор и другие детали. С целью проведения проверки не нужно выпаивать каждый элемент, так как прозвон допустимо производить непосредственно на плате.
В случае прозвона термического предохранителя при комнатной температуре, должен происходить сигнал.
Проверка высоковольтного конденсатора должна осуществляться только на пробой. Если же он находится в нормальном, рабочем состоянии, то он будет показывать бесконечность. Если же конденсатор неисправен, то будет отображаться сопротивление, близкое к нулю.
Диагностика высоковольтного диода. Из-за последовательного соединения диодов в его конструкции, отсутствует возможность провести его осмотр. Уровень внутреннего сопротивления достаточно высок для проведения измерения. Поэтому следует убедиться, что в данной части нет пробоя. Для этого можно использовать мегомметр.

Покупка магнетрона к СВЧ

Покупая самостоятельно магнетрон, нужно обязательно знать маркировку. Чтобы не совершить ошибку, покупая магнетрон на микроволновку LG, нужно ознакомиться с тем, какие же они бывают. Самая слабая мощность у магнетрона 2M213. У него выходная мощность при нагрузке и типовая равны 700 и 600 W соответственно, анодное значение — 3,95 kVp, а частота — 2460 MHz.

Магнетронов со средними значениями величин несколько. Основной из них: 2M214. У этой модели частота такая же, анодное значение чуть выше — 4.20 kVp. Выходная мощность при нагрузке и типовая – 1000 и 850 W соответственно.

Максимальные значения показателей у магнетрона марки2M246.

При той же частоте анодное значение больше — 4.40 kVp, средние мощности на выходе при нагрузке – 1150 W, типовая — 1000 W.

Как устроен магнетрон

На что способна микроволновка. Что такое магнетрон и Свч-энергия магнетрона? Магнетрон — это цэлектровакуумная лампа, выполняющая функции диода и состоящая из нескольких частей:

Цилиндрического медного анода, поделённого на 10 частей.
В центре размещён катод со встроенной нитью накала. Его задачей является создание потока электронов.
По торцам размещаются кольцевые магниты, необходимые для создания магнитного поля, за счёт которого создаётся свч излучение.
Излучение улавливается проволочной петлёй, соединённой с катодом и выводится из магнетрона с помощью излучающей антенны, направляясь по волноводу в камеру.

Во время работы магнетрон сильно греется, поэтому его корпус оснащается пластинчатым радиатором, обдуваемым вентилятором. Для защиты от перегрева в схему питания включен термопредохранитель.

Как устроен магнетрон, схема.

Распространенные поломки

В силу того, что магнетрон – это не цельная деталь, а составная, поломка может произойти с одним из его элементов. В зависимости от причины ремонт может быть простым или сложным.

В магнетроне микроволновой печи есть специальный колпачок. Его задача создать вакуум в трубе. Если проверка показала, что неисправен он, то ремонт прост и будет под силу даже неспециалистам.
Если деталь греется, то вышел из строя радиатор, тут потребуется замена и делать это самостоятельно бессмысленно.
Среди элементов магнетрона есть нить накаливания. Иногда в результате перегрева она может оборваться. Проверка осуществляется тестером. В рабочем состоянии он показывает 5-7 Ом, если нить повреждена, то значение упадет до 2-3 Ом, если же она порвалась, то показателем будет бесконечность.
Также следует проверить высоковольтный диод. В силу того, что он состоит из нескольких диодов визуальный осмотр детали не поможет. Здесь нужно воспользоваться мультиметром. Подсоединять устройство нужно к плюсу и минусу на диоде. При этом на плюсе значение должно быть конечным, на минусе должна отображаться бесконечность. Если значения отличаются, то поломан диод, а точнее одна из его составляющих. Ремонт осуществляется в сервисном центре.
Высоковольтный трансформатор. Чтобы проверить его на работоспособность следует замерить напряжение на его обмотках, однако, тут есть опасность – напряжение может достигать около 2 кВт. Для проверки замеряется не напряжение, а сопротивление на каждой обмотке. С этой целью трансформатор отключается от всех проводов, которые к нему подсоединены. Дальнейший процесс проводится с мегаомметром. Чтобы понять показатели нормальные или за пределами нормы следует воспользоваться таблицей, при этом показатели в ней отличаются для разных производителей. Даже не прибегая к специальному устройству можно понять, что в микроволновке сломался именно трансформатор. Признаки следующие – сильное гудение, обугливание на катушке обмотки, чрезмерный нагрев, запах горелого.
Мультиметр также позволит проверить предохранитель. В силу скачка напряжения или сбоя в сети электроэнергии он может сгореть. В таком случае при его прозвоне значение будет отличаться от нуля. Прежде чем менять предохранитель следует осуществить проверку первичного, вторичного и защитного выключателя. Если причина в них, то новый предохранитель также сразу сгорит. Этот момент стоит учесть при ремонте.

Принцип работы микроволновой печи, или каким образом пища нагревается с помощью СВЧ

В состав продуктов питания входят многие вещества: минеральные соли, жиры, сахар, вода. Чтобы нагреть пищу с помощью микроволн, необходимо присутствие в ней дипольных молекул, то есть таких, на одном конце которых имеется положительный электрический заряд, а на другом — отрицательный. К счастью, подобных молекул в пище предостаточно — это молекулы и жиров и сахаров, но главное, что диполем является молекула воды — самого распространенного в природе вещества.

Каждый кусочек овощей, мяса, рыбы, фруктов содержит миллионы дипольных молекул. В отсутствие электрического поля молекулы расположены хаотически. В электрическом поле они выстраиваются строго по направлению силовых линий поля, «плюсом» в одну сторону, «минусом» в другую. Стоит полю поменять направление на противоположное, т.е. сменить полярность, как молекулы тут же переворачиваются на 180о.

Итак, частота микроволн, которую используют почти все СВЧ-печи — 2450 Мгц. Один герц — это одно колебание в секунду, мегагерц — один миллион колебаний в секунду. За один период волны поле меняет свое направление дважды: был «плюс», стал «минус», и снова вернулся исходный «плюс». Значит, поле, в котором находятся наши молекулы, меняет полярность 4 900 000 000 раз в секунду! Под действием микроволнового излучения молекулы кувыркаются с бешеной частотой и в буквальном смысле трутся одна о другую при переворотах. Выделяющееся при этом тепло и служит причиной разогрева пищи.

Продукты нагреваются под действием микроволн примерно так же, как нагреваются наши ладони, когда мы быстро трем их друг о друга. Сходство состоит и еще в одном: когда мы трем кожу одной руки о кожу другой, тепло проникает в глубь мышечной ткани. Так и микроволны: они работают только в относительно небольшом поверхностном слое пищи, не проникая внутрь глубже, чем на 1-3 см. Поэтому нагрев продуктов происходит за счет двух физических механизмов — прогрева микроволнами поверхностного слоя и последующего проникновения тепла в глубину продукта за счет теплопроводности.

Отсюда сразу следует рекомендация: если нужно приготовить в микроволновке, например, большой кусок мяса, лучше не включать печь на полную мощность, а работать на средней мощности, но зато увеличить время пребывания куска в печи. Тогда тепло из наружного слоя успеет проникнуть в глубь мяса и хорошо пропечет внутреннюю часть куска, а снаружи кусок не подгорит.

Из тех же соображений жидкие продукты, например супы, лучше периодически помешивать, вынимая время от времени кастрюльку из печи. Этим вы поможете проникновению тепла в глубь емкости с супом.

Хочу отметить, что частота излучения в некоторых производственных СВЧ-печах (так называемые англ. variable frequency microwave, VFM) может варьироваться, и не составлять 2450 МГц

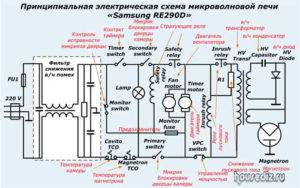

Электрическая схема микроволновой печи

Рассмотрим ее на примере модели Samsung RE2900. Она позволяет понять принцип работы, который используется во всех моделях любых производителей и отличается различными специфическими модификациями.

На схеме уже сделаны красным цветом поясняющие пометки.

Сразу в левой части видно, что заземляющий контакт электрической вилки соединен с корпусом, имеющим подключение от средней точки конденсаторной развязки фильтра снижения в/ч помех.

На входе питания схемы расположен плавкий предохранитель FU1. Его состояние необходимо проверять электрическими методами — прозвонкой цепи мультиметром, переключенным в режим омметра.

Второй доступный предохранитель, который может перегореть, защищает микроволновку от использования в аварийном режиме, когда нарушена последовательность работы микровыключателей дверцы.

Чтобы схема магнетрона начала выдавать СВЧ излучение, необходимо разомкнуть контакт исправности микровыключателей дверцы и замкнуть все остальные. Отключение любого приводит к снятию питающего напряжения с высоковольтного трансформатора.

В схему включены два термических предохранителя-датчика, размыкающих свое положение в зависимости от температуры контролируемых объектов:

корпуса магнетрона, на котором он установлен;
рабочей камеры.

Первый из них работает периодически, защищая магнетрон от перегрева, а второй — при засорении вентиляционных отверстий или неисправностях вентилятора. Проявляется это преждевременным отключением микроволновки до момента времени, установленного программатором.

Электродвигатели таймера и вентилятора охлаждения подключаются контактом страхующего реле, обмотка которого выводится из работы перегоранием предохранителя Monitor fuse.

Микропереключатель управления мощности расположен на таймере и снимает напряжение со схемы питания магнетрона по его алгоритму.

Резистором R1 осуществляется снижение на несколько миллисекунд пускового тока трансформатора за счет работы релейного контакта inrush relay. Он ограничивает импульс, вызванный разрядом высоковольтного конденсатора при включении до момента приобретения им заряда. За счет этого печь плавно входит в режим работы без импульсного включения.

Подобная силовая схема электрических соединений, как видите, довольно проста и надежна в работе. А вот электронные блоки, используемые различными производителями, отличаются многообразием своих конструкций и функциональных возможностей. Но, это тема совсем другой статьи.

Рекомендуем для закрепления прочитанного материала посмотреть видеоролик владельца Ярослава Волкова “Как работает микроволновая печь”.

Надеемся, что помогли вам понять насколько безопасно работает схема вашей микроволновки, а как ей пользоваться в дальнейшем — решайте самостоятельно с учетом полученных сведений.

Полезные товары

Регулируемые ящички для хранения
Цифровой штангенциркуль
Электровал с пультом для рулонной шторы

Полезные сервисы и программы

Курсы по дизайну
Онлайн изучение английского языка с репетитором или самостоятельно

Как магнетрон влияет на мощность СВЧ

Большинство современных производителей микроволновых печей предлагают возможность выбора мощности прибора. От этого параметра, в свою очередь, зависит режим работы (разморозка или нагрев) и скорость нагрева пищи. Однако конструктивные особенности магнетрона не позволяют уменьшить его мощность, поэтому для снижения интенсивности нагрева питание на него подается через определенные промежутки времени. Эти паузы в работе магнетрона можно заметить, если включить микроволновку на средней мощности и прислушаться к звуку ее работы.

Не так давно некоторые производители бытовой техники заявили о появлении ряда моделей микроволновых печей с инверторной схемой питания. Применение этой схемы позволило не только увеличить объем полезного пространства в камере за счет уменьшения габаритов излучателя, но и снизить энергопотребление устройства. В отличие от обычных моделей, температура нагрева в печах инверторного типа меняется плавно, однако их стоимость на порядок выше.

Что такое микроволны и как они нагревают пищу

Микроволновым называется электромагнитное излучение с длиной волны от 1 мм до 1 м. Данный вид излучения используется не только в бытовых целях, но также в системах навигации и радиолокации, а кроме того обеспечивает работу сотовой связи и спутникового телевидения.

Микроволны могут генерироваться как искусственным, так и естественным способом (например, на Солнце). Другое название микроволн – это излучение сверхвысокой частоты, или СВЧ.

Во всех типах бытовых микроволновок установлена единая частота излучения, равная 2450 МГц. Данная величина является международным стандартом, которого производители бытовой техники должны строго придерживаться, чтобы их продукция не создавала помехи в работе других микроволновых устройств.

Микроволновое излучение

Тепловое воздействие СВЧ-излучения было обнаружено американским физиком Перси Спенсером в 1942 году. Именно он запатентовал применение устройства, генерирующего микроволны, для приготовления пищи, тем самым положив начало использования микроволновых печей в быту.

В последующие несколько десятилетий эта технология была доведена до совершенства, что позволило наладить массовый выпуск простых и недорогих устройств для быстрого разогрева пищи.

Чтобы нагреть какой-либо материал в микроволновой печи, необходимо присутствие в его составе дипольных молекул, то есть молекул, имеющих противоположные электрические заряды на обоих концах.

В пищевых продуктах главным их источником является вода. Под воздействием излучения сверхвысокой частоты эти молекулы начинают выстраиваться вдоль силовых линий электромагнитного поля, меняя свое направление около 5 миллиардов раз в секунду. Возникающее между ними трение сопровождается выделением тепла, которое и нагревает пищу.

Однако микроволны не способны проникнуть глубже, чем на 2-3 см от поверхности продукта, поэтому все, что находится под этим слоем, прогревается за счет теплопроводности от нагретых участков.

Нагрев пищи при помощи СВЧ

Опасны ли микроволны

Споры о вреде СВЧ-печей не утихают с момента запуска их в массовое производство. На сегодняшний день нет сколько-нибудь достоверной информации, подтверждающей вред от использования данного вида устройств.

Традиционные духовки и плиты не могут похвастаться таким результатом. Если эксплуатировать устройство четко по правилам, то никакой опасности от его работы нет. Данное заключение подтверждается и тем, как устроена микроволновая печь, о чем было сказано выше.

Вред может приносить не полезная еда, приготовленная в СВЧ-печи (так называемый фаст-фуд), а термическое микроволновое воздействие здесь совершенно не при чем. Вред пирогов (и других мучных продуктов) заключается не в том, что они приготовлены в духовке, а в их повышенной калорийности и медленной усвояемости организмом.

Профилактика неисправностей

Срок службы магнетрона можно значительно увеличить, если постоянно поддерживать чистоту слюдяной прокладки, защищающей волновод от попадания в него частиц жира и/или пищи. В противном случае пищевые фрагменты на накладке обугливаются и становятся электропроводными, что приводит к появлению искрения в камере. Также уберечь магнетрон от поломок можно, подключив СВЧ-печь к электросети через стабилизатор, который исключит колебания величины сетевого напряжения, вызывающие ускоренный износ нити накала.

Возможные неисправности

Нарушение работоспособности магнетрона может возникнуть по следующим причинам:

Прогорел защитный колпачок и поэтому при работе искрит. Заменяется на любой целый, так как они одинаковы для всех магнетронов.
Перегорание нити накала.
Разгерметизация магнетрона вследствие перегрева.
Пробой высоковольтного диода.
Сгорел высоковольтный предохранитель.
Нет контакта в термопредохранителе.
Пробит высоковольтный конденсатор.

При всех неисправностях, кроме разгерметизации, возможен ремонт своими руками.

Как подобрать новый магнетрон

Прежде чем купить новый magnetron, изучите технические характеристики старого. На внешней стенке устройства есть этикетка с необходимой информацией: названием модели, мощностью, частотой, расположением клемм питания. Полную совместимость можно получить, выбирая модель, которая соответствует модели вашей СВЧ-печи. Потому что, если у вас «Самсунг» — то генератор марки LG не подойдёт по многим параметрам.

Модель	Мощность (Вт)	Размеры (мм)	Рабочая частота (МГц)
Daewoo Electronics
2м218	900	86106,5133,6	2 458
2м259	1 000	86106,5133,6	2 459
Rм228	900	86106,5133,6	2 459
2м254	900	86106,5133,6	2 459
2м248	900	86106,5133,6	2 459
Samsung
OM52S	600	72,8110121	2 465
OM75S	900	73,2109126	2 465
OM75P	900	80127133	2 465
OM80S	1 000	80111133	2 465
Panasonic
2м236-M42	900	93,2127133	2 460
2м261-M32	900	—	2 460
2м211A-M1	700	—	2 460
2м211A-M2	700	—	2 460
LG
2м213	700	73,2109126	2 460
2м214	900	80127133	2 460
2м226	900	93,2127133	2 460
2м236	900	93,2127133	2 460
2м246	1 100	93,2127133	2 460
2м257	1 500	93,2127133	2 460
2м278	2 000	120128170	2 460
2м285	3 000	120128192	2 460
2м286	1 100	93,2127133	2 460
2м290	3 000	120128192	2 460
Witol
2м217	600	86106,5133	2 460
2м218	900	86106,5133	2 460
2м219	950	86106,5133	2 460
2м301	200	86106,5133	2 460
2м311	200	86106,5133	2 460
2м312	300	86106,5133	2 460
2м313	300	86106,5133	2 460
2м315	600	86106,5133	2 460
2м319	1 050	86106,5133	2 460
2м339	950	86106,5133	2 460
2м343	1 500	86106,5133	2 460
2м363	1 500	86106,5133	2 460
2м369	1 050	86106,5133	2 460

Теперь у вас есть все данные, чтобы найти в поисковике браузера нужную модель, узнать, сколько стоит и где купить.

Подключение

Как подключить:

Вставьте новое устройство на место старого.
Надёжно вкрутите крепёжные болты (саморезы).
Соедините провода.
Прикрутите заднюю стенку печи.

Обладая необходимыми знаниями и умениями, можно починить даже сложную, на первый взгляд, электромагнитную систему. Но если вы чувствуете, что вам не хватает компетентности, — не рискуйте, доверьтесь профессионалам.

Система защиты и блокировки микроволновой печи

Любая СВЧ-печь имеет внутри мощное радиоизлучающее устройство – магнетрон. СВЧ-излучение такой мощности может нанести непоправимый вред здоровью человека и всех живых существ, поэтому необходимо принять ряд мер по защите.

Микроволновка имеет полностью экранированную металлическую рабочую камеру, которая снаружи дополнительно защищена металлическим корпусом, не позволяющим высокочастотному излучению проникать наружу.

Прозрачное стекло в дверце имеет экран из металлической сетки с мелкой ячейкой, которая не пропускает наружу излучение 2450 Гц, длиной волны 12,2 см, генерируемое магнетроном.

Вопрос экономии энергопотребления всегда был актуальным. одним из видов осветительных приборов, которые в значительной мере помогут снизить расход электричества в быту, являются галогенные лампы для дома. Чтобы сделать оптимальный выбор, нужно просто разобраться в преимуществах и недостатка каждого вида таких ламп.

Двойные выключатели в виду своих особенностей получили широкое применение в домашних условиях. Как правильно подключать такие выключатели и что необходимо знать для предотвращения ошибок при этом, можно прочитать в полезной статье.

Дверца микроволновой машины плотно прилегает к корпусу и очень важно чтобы этот зазор сохранял свои геометрические размеры. Расстояние между металлическим корпусом камеры и специальным пазом дверцы должно быть равно четверти длины волны СВЧ-излучения: 12,2 см/4=3.05 см

В этом зазоре образуется стоячая электромагнитная волна, которая именно в месте прилегания дверцы к корпусу имеет нулевое амплитудное значение, поэтому волна наружу не распространяется. Вот таким элегантным способом решается вопрос защиты от СВЧ излучения при помощи самих СВЧ-волн. Такой способ защиты в науке называется СВЧ дроссель.

Для предотвращения включения СВЧ-печи с открытой камерой существует система микропереключателей, контролирующих положение дверцы. Обычно таких переключателей не менее трех: один выключает магнетрон, другой включает лампочку подсветки даже при неработающем магнетроне, а третий служит для того, чтобы «информировать» блок управления о положении дверцы.

Микропереключатели расположены и настроены так, что они срабатывают только при закрытой рабочей камере микроволновки.

Микропереключатели на дверце также часто называют конечными выключателями.

Конструкция магнетрона

Давайте в этой статье поговорим о магнетроне. Как я писал раньше, он является сердцем микроволновой печи. Говоря коротко, магнетрон преобразует электроэнергию в микроволны. Большинство магнетронов выпускаемых современной промышленностью работают на частоте 2440 – 2460МГц. Нить накала магнетрона рассчитана на 3,3В., а величина анодного напряжения составляет от 4,2Кв. до 4,5Кв. Мощность магнетрона может быть от 500Вт. до 1500Вт. Параметров магнетронов наиболее популярных производителей можно посмотреть «здесь». Не смотря на свою внешнюю простоту, магнетрон представляет собой весьма сложный прибор. Предлагаю рассмотреть магнетрон, что называется, с головы до пят.

На первом рисунке: вид сбоку, а на втором: вид сверху и снизу. Таким образом, магнетрон состоит из следующих компонентов и выполняют они следующие функции.

Колпачок антенны. Закрывает антенну и является элементом конструкции излучателя.
Изолятор. Керамический изолятор, изолирует излучатель магнетрона от корпуса.
Фланец крепления. Это то, с помощью чего магнетрон крепится внутри печи. По конструкции фланцы бывают разные, есть горизонтальные, есть вертикальные. Все зависит от конструкции конкретной печи и применяемого в ней магнетрона. Задача фланца – как можно плотнее прижать корпус магнетрона к корпусу печи в месте крепления.
Сетка фильтра. Играет двойную роль. Препятствует прохождению микроволнового излучения через корпус магнетрона и обеспечивает надежный контакт между корпусом печи и магнетроном. Сетка сплетена в несколько слоев из тонкой медной проволоки имеющей специальное покрытие.
Постоянный магнит. Магнитов два, верхний и нижний, представляют собой кольца расположенные на теле магнетрона по краям рабочей области. Магниты создают постоянное магнитное поле внутри магнетрона, необходимое для его работы.
Ребра радиатора. При работе магнетрона выделяется много тепла. Радиатор отводит излишки тепловой энергии в окружающий воздух. Это необходимо, для продолжительной работы магнетрона. Выполнен радиатор как правило, из листовой дюрали, расположен поверх анода магнетрона.
Тело магнетрона. Металлический цилиндр, в который заключена вся конструкция электровакуумного прибора. Основу составляет медный анод с резонаторами.
Корпус. Корпус магнетрона обеспечивает жесткость конструкции, удерживая все составляющие детали на своих местах. Изготовлен корпус, из листовой стали довольно высокой прочности.
Выводы. Концы проводников обеспечивающие контакт между электродами магнетрона и фильтром паразитного излучения.
Катушки фильтра и проходные конденсаторы, которые находятся в изоляторе коробки фильтра вместе, образуют фильтр, который препятствует попаданию в цепи питания печи, паразитного излучения, возникающего в процессе работы магнетрона. Катушки бескаркасные, намотаны толстым медным проводом. Внутрь катушек вставлены ферритовые сердечники обеспечивающие нужные параметры индуктивности катушек.
Контакты. Обеспечивают подводку питающих напряжений к электродам магнетрона. Имеют обозначение: “FA” и “F”. Оба контакта соответствуют нити накала магнетрона, а контакт “F” внутри конструкции, соединяется с катодом магнетрона.
Коробка фильтра. Защищает детали фильтра от внешних воздействий, а так же выполняет роль экрана. Выполнена со съемной крышкой.

После того, как мы разобрались с конструкцией магнетрона, можно перейти к изучению принципа его работы.

Рубрика: Устройство

Причины неисправностей магнетрона

Экспертами принято выделять несколько основных причин поломки магнетрона микроволновой печи:

Выход из строя колпака, закреплённого на вакуумной трубке. Эту комплектующую владельцам СВЧ-печи заменить самостоятельно по силам. Найдите аналогичный колпачок на любом другом магнетроне. Места для установки этой детали имеют стандартную конфигурацию.
Оборвался подогреватель. Комплектующая может перегреться и выйти из строя. Происходит это вследствие нарушения правил эксплуатации техники. Например, категорически запрещено включать пустую СВЧ-печь. Чтобы проверить микроволновку на работоспособность, а именно её нить накаливания, измерьте уровень сопротивления между элементами конденсатора. Об исправности комплектующей будет свидетельствовать показатель – от 5 до 7 Ом.
Повреждён проходной конденсатор. Для диагностики этой поломки используйте тестер. Если он показывает бесконечное значение сопротивления контактов, тогда незамедлительно поменяйте конденсатор.

Именно вследствие этих причин магнетрон в микроволновке перестаёт работать. Теперь подробно рассмотрим, как именно проявляется данная неисправность.

Как определить поломку

Чтобы определить неисправность, обесточьте технику, вынув штекер кабеля питания из розетки. Начните с визуального осмотра внутреннего отдела СВЧ-печи. Как проверить магнетрон и понять, что является источником проблемы? Выход из строя этой комплектующей сопровождается появлением следов горения. Такой тип диагностики позволит узнать, возможно, сгорел предохранитель.

Впрочем, скрытые аппаратные неисправности выявить без специального оборудования невозможно. Запомните, что сначала необходимо отсоединить комплектующую, а уже потом проводить тест на её работоспособность. Обязательно придерживайтесь простой пошаговой инструкции:

Подсоедините щупы мультиметра к клеммам детали. Бесконечное значение на экране тестера свидетельствует о поломке комплектующей.
Проверьте целостность печатной платы, ведь в неё интегрировано множество важных элементов: диоды, варистор и резисторы. Все детали выпаивать не придётся, просто протестируйте плату.
Прозвоните предохранитель при комнатной температуре. В таких условиях он должен дать соответствующий сигнал.
Проверьте высоковольтный конденсатор на предмет возможного пробоя. В рабочем состоянии он выдаёт мультиметру бесконечное значение. Если деталь сломана, тогда на экране появится практически нулевое сопротивление.
Тест высоковольтного диода. Главной преградой диагностике выступает последовательное соединение. Осмотр невозможен, а внутреннее сопротивление – слишком высокий показатель для измерения. Поэтому удостоверьтесь в отсутствии пробоя в данной части, используя мегомметр.

Используйте эту инструкцию, а также следите за появлением характерных симптомов, чтобы своевременно обнаружить поломку техники.

Применение в быту

В печах, работа которых основана на микроволнах, принцип действия немного другой. Магнетрон для микроволновки имеет на конце волновода прозрачное отверстие для радиочастот, которые образуются в отсеке для приготовления пищи

Поэтому важно включать такую печь только с наличием в ней еды. Без этого условия стоячие волны вызовут искрение, так как магнитные волны не поглотились, а были возвращены обратно

Если это продлится долгое время, магнетрон просто сломается. Скорость, при которой пища в микроволновке готовится, зависит напрямую от мощности магнетрона.

Большинство микроволновых печей имеет мощность от 700 до 850 Вт. Этого вполне хватит, чтобы вскипятить стакан воды всего за 2-3 минуты. Магнетрон для СВЧ «Сатурн», в зависимости от модели, может иметь разную мощность. Выбор СВЧ этой фирмы можно начать именно со сравнения магнетронов, а потом и дополнительных функций.
