Устройство кухонного смесителя: из чего состоят и как работают типовые смесители

Бесконтактный смеситель

Бесконтактные смесители – несомненное ноу-хау. Благодаря постоянному развитию технологий и ценовой доступности они все чаще стали устанавливаться в частных домах и квартирах. Их главное преимущество перед механическими аналогами в том, что для поступления воды в слив и получения ее комфортной температуры нет необходимости крутить вентили. Достаточно поднести руки к сливному отверстию и насладиться вытекающей водой.

Основные преимущества бесконтактного (сенсорного) смесителя:

  1. Экономия воды. Для того чтобы помыть руки или набрать воду в чайник не нужно отвинчивать вентиль, а потом тратить некоторое время на его завинчивание, в которое вода будет продолжать литься;
  2. Удобство использования – не надо совершать работу по открытию и закрытию крана;
  3. Постоянная температура воды, изливаемой наружу. Несмотря на периодические перепады температуры воды при централизованном отоплении, сенсорный смеситель будет поддерживать ее на одном уровне;
  4. Гигиеничность. При эксплуатации классического крана к вентилям прикасается много человек, что снижает гигиеничность процедур. В сенсорном смесителе ничего, кроме регулятора, трогать не нужно;
  5. Работу смесителя легко настроить под себя при помощи кнопочек на корпусе или пульта управления. Несколькими нажатиями клавиш можно запрограммировать температуру воды, скорость ее излива и время вытекания после того, как руки человека будут убраны из зоны действия датчиков.

Как устроен смеситель для кухни – принцип работы

Конструкция сенсорного смесителя состоит из следующих составляющих:

  1. Корпуса и излива;
  2. Аккумуляторной батареи;
  3. Электронной начинки, сенсорного датчика;
  4. Небольшого вентиля, расположенного в нижней части корпуса;
  5. Запорного клапана;
  6. Фильтра и соединяющего шланга.

Как видно, устройство смесителя для кухни вполне обычное, а основную работу здесь выполняет электроника. Ее принцип следующий: человеческое тело излучает тепло, это тепло улавливает датчик движения, который установлен в корпусе. Посредством электроники сигнал передается на запорный клапан, который тут же открывается и вода поступает в излив.

Напор и температуру воды можно заранее отрегулировать при помощи винта, расположенного за корпусом, или наружного рычажка. Есть модели, которые меняют соотношение горячей и холодной воды автоматически, когда человек подносит свои руки ближе к отверстию слива или дальше.

Теперь вы знаете, как устроен смеситель для кухни, и при желании сможете разобраться с его ремонтом.

https://youtube.com/watch?v=ZJAXhPXIm1I

Виды сенсорных смесителей.

 В доме в зависимости от зоны применения устанавливаются разные модели смесителей. Для кухню  устанавливаем смеситель с рычажным и сенсорным управлением , так как нужна постоянная регулировки температуры воды. Такой смеситель  укомплектован вентилем или рычагами.
 В комплектацию может входить аэратор, а вот лейка и выдвижной излив к недорогим моделям не прилагаются.

Последние же модели   смесителей для кухни — это современное многофункциональное устройство, которое может включаться и выключаться кнопкой или с сенсорной панели, оснащаться аэратором или таймером для экономии воды, а также иметь выдвижной излив для кастрюли или чайника.


В ванной комнате можно установить бесконтактное изделия для умывальника и сенсорный душ Чтобы включить подачу воды необходимо находиться в рабочей зоне сенсора, которую можно настроить с помощью пульта. Сенсорные души имеют неоспоримое преимущество в экономии  расхода воды. В комплект поставки входит  сенсорная панель, в которую  вмонтирован  сенсорный датчик. Если совсем недавно сенсорные смесители считались дорогостоящей покупкой, то сейчас сенсорный смеситель можно найти от 9000 руб. Но лучший выбор — это конечно соотношение цены и качества. Сенсорные смесители отличаются между собой по типу датчиков, которые работают на фотоэлементах и на инфракрасных лучах. Последние имеют весомый «плюс», поскольку при установке не требуют специальной калибровки расстояния. Это становится возможным благодаря отсутствию зависимости от расстояния объекта. Смесители работают на литиевой батарейке серии 9В со сроком на два года. Она способна выполнить цикл включения и отключения воды около 4000 раз. Обычно батарейка продается в  комплекте со смесителем.

Преимущества сенсорных смесителей

  • Использование сенсорного смесителя позволяет не думать о том, закрыли ли вы кран. Настройка приемлемой температуры избавляет вас от необходимости постоянно смешивать холодную и горячую воду.
  • Если в доме есть маленькие дети,  вас не будет беспокоить, как бы ребенок не обжегся.
  • И конечно же — это экономия воды

Устройство смесителя для кухни: устройство, принцип работы

Кухонные смесители представлены в огромном количестве. Они имеют отличительные конструктивные особенности, внешний вид. Сегодня смесители стали не только приспособлением, позволяющим с комфортом использовать воду, поступающую по водопроводу, но еще и украшением, которое дополняет дизайн мойки и отлично смотрится на фоне общего интерьера кухонного помещения. Подробнее об устройстве смесителей, их типах, конструктивных отличиях, преимуществах и недостатках вы можете прочитать прямо сейчас.

Основных типов кухонных кранов не так много. Ниже представлены основные модели, наиболее часто встречающиеся на кухне.

Устройство модели с одним рычагом

Однорычажный смеситель представляет собой более сложное устройство, т. к. в нем не задействовано несколько буксов – смешение воды производится при помощи специального шарового или керамического картриджа. Популярные фирмы – Oras, Vidima, Iddis и RAF.

Фото — устройство кухонного смесителя с вентилем

У шарового водопроводного крана с картриджем шарового типа в устройство заложена специальная округлая головка. Она контролирует поток воды и уровень температуры. При подъеме крана вверх производится открытие клапана, а при повороте его направо или налево — регулировка температуры. В отличие от двухвентильного, подключение труб разного водоснабжения производится в одну точку, а при помощи шарика просто внутри крана регулируется поток горячей или холодной воды. Область действия такого смесителя очень широкая – его используют для душевой кабины, раковины, ванной комнаты и кухни.

Фото — шаровая модель

Аналогично работает смеситель керамического принципа действия, но здесь поток воды ограничивается при помощи притертых пластин, выполненных из керамики. Это очень удобный тип современного крана, т. к. он не поддается коррозии, не требует специальных условий эксплуатации и очень редко нуждается в ремонте.

Фото — принцип работы картриджа

Также керамические пластины известны своей плотностью притирки, что позволяет сократить затраты воды во время приема душа или умывания. Из-за полного отсутствия зазора между пластинами ни одна капля воды не проливается без хозяина, так что неприятный капающий звук никогда Вам не помешает.

Фото — вариант с керамическими пластинами

Видео по теме:

Промышленные модели

Помимо классических кранов для принудительного отведения воды также существуют специальные варианты для производственных целей. Например, это модель гравитационного смесителя СБ-97МК, назначение которого — сортировка и соединение различных сухих материалов. Широкое применение он получил в фармацевтике, агропромышленном комплексе и производстве металла.

Фото — СБ-97МК

Обслуживание подобных устройств требует специальных навыков, т. к. зачастую они работают с большими объемами

Обращаем внимание, их работа производится по принципу шарикового, но при этом значительную роль играет смешение за счет действия сил гравитации

Двухвентильные краны

Двухвентильный кран способен осуществлять смешивание горячих и холодных потоков воды. Корпусы таких смесителей производятся из латуни и подвергаются хромированию. Изделие оснащается парой вентилей, выполняющих управление картриджами. Излив смесителя, оснащается аэратором, обеспечивающим фильтрацию воды.

Устанавливаемые в ванной краны комплектуются переключателем, способствующим перенаправлению водных потоков по гибкой лейке как на фото. Основное предназначение двухвентильного смесителя заключается в смешивании горячей и холодной воды. Операция выполняется с помощью картриджей, обязательно присутствующих в схеме. После открытия вентиля происходит смешивание потоков во внутренней полости, откуда и поступает вода необходимой температуры.

Разновидности смесителей

Мы уже отметили, что смесители выпускаются для разных по функциональному назначению комнат. Если вы покупаете смеситель для санитарной комнаты, то можно присмотреться к более красивым, привлекательным моделям, которые хорошо будут сочетаться с интерьером вашей ванной комнаты. А вот на кухне самое главное – это надежность в работе, долговечность и выполнение нескольких функций. Чтобы не ошибиться в своем выборе, надо познакомиться с представителями из рода смесителей:

  1. вентильные;
  2. однорычажные;
  3. сенсорные.

Конструкция смесителя для кухни

Первая разновидность смесителей относится к классике жанра, но это не мешает им держать популярность многие годы. Устройство двухвентильного смесителя для кухни самое привычное и удобное. Обычно у него имеется поворотный излив и две кран-буксы, с помощью которых можно регулировать струю воды. Нельзя не сказать и про то, что они одновременно самые ненадежные и непрактичные. Запирающая часть этих кранов очень быстро ломается. Если в устройстве стоят резиновые прокладки, то их придется менять уже через пару лет. Может даже случиться и так, что, когда вы придете с работы домой, вас будет ожидать неприятный сюрприз в виде затопленной кухни. Если стоит керамическая пластинка, то она хоть и меньше изнашивается, но ее срок службы еще меньше.

Качество воды в наших водопроводных системах оставляет желать лучшего, поэтому большинство пользователей ставят фильтры для очистки, а вот если у вас такого не имеется, то лучше вентильные смесители не использовать. Твердые и грубые частички, которые могут попадаться в воде, выводят из строя весь механизм. Заменить части такого смесителя немного дешевле, чем купить новый. Кран-буксы могут иметь разные обороты, но ограничительная часть у них непрочная и может сломаться в самый неподходящий момент.

Следующая разновидность смесителей достаточно популярна. Не только устройство однорычажного смесителя для кухни понятное, но и эксплуатация не вызывает никаких трудностей. Если у вас грязные руки, то не стоит беспокоиться о том, как открыть кран, чтобы смыть грязь. Для начала работы этих смесителей достаточно небольшого движения пальцем, и водичка потечет из крана. Регулировать напор воды можно с помощью ручки, которая приводит в движение картридж, вернее, его главную часть.

Устройство смесителя с картриджем напоминает по строению керамическую кран-буксу. В корпусе присутствуют пластины из керамики, но большего размера, чем в вентильных кранах. Срок службы таких смесителей достаточно длительный. Стоимость их гораздо больше, чем вентильных, но использование гораздо приятнее. Стоит только учитывать, что в таких смесителях, если усиливается поток холодной воды, то струя горячей уменьшается, и наоборот. А это не очень удобно, когда напор воды слабый.

Третья разновидность смесителей говорит нам о том, что мы живем в век электроники и умной техники. Стоит лишь вам поднести руку к крану, как вода начнет литься из него. На нем вы уже не увидите никаких ручек и вентилей. Стоит только учитывать, что перед использованием температура воды и ее напор программируются, и пока вы не измените настроек, то всегда и струя, и температура будут одинаковые.

Особенности кухонного смесителя

О цене таких современных устройств говорить не приходится, понятно, что она и так высока. Но желание похвастаться перед друзьями ультрасовременной техникой, да еще отличного дизайна, некоторых представителей человеческого рода совсем не останавливает перед приобретением такого смесителя.

Какой бы смеситель вы ни выбрали, установить его можно тремя способами:

  • прикрепить к стене;
  • к столешнице;
  • к мойке.

Двухвентильный кухонный смеситель

Несмотря на то, что активное применение в быту стали находить однорычажные кухонные устройства, смесители вентильного типа остаются самыми распространенными сегодня. У таких кранов один вентиль используется для управления подачей горячей воды, другой – холодной. Вентили могут располагаться горизонтально и под определенным углом друг к другу.

Двухвентильный смеситель – самый распространенный тип для кухни

Разновидности двухвентильных смесителей

Двухвентильные смесители выпускаются двух типов. Отличаются они друг от друга различными запорными элементами. Это могут быть кран-буксы с эластичными прокладками или керамическими пластинами.

В смесителях первого типа возвратно-поступательная кран-букса перекрывает или, напротив, открывает отверстие, через которое вода поступает из трубы. В смесителях другого типа подача или блокирование воды возможно за счет совмещения отверстий пары керамических пластин.

К преимуществам смесителей с первым типом запирающего механизма можно отнести:

  1. Более низкую стоимость;
  2. Простоту в управлении;
  3. Легкость получения воды нужной температуры путем регулировки вентилей;
  4. Универсальность – со временем эластичную кран-буксу можно поменять на керамическую при условии, что они выпускались на предприятии одного производителя.

Двухвентильные смесители с эластичными прокладками

Недостатки смесителей вентильного типа с эластичной прокладкой – необходимость в совершении нескольких оборотов вентиля до тех пор, пока отверстия подачи воды будут полностью открыты, быстрый износ резиновой прокладки.

Смесители с керамическим вентилем имеют следующие положительные качества:

  1. Повышенная износоустойчивость и как следствие более продолжительный срок службы;
  2. Простота регулировки температуры воды за счет того, что угол поворота вентилей – 90 и 180 градусов;
  3. Простота управления смесителем.

Устройство кухонного смесителя двухвентильного с керамическими прокладками

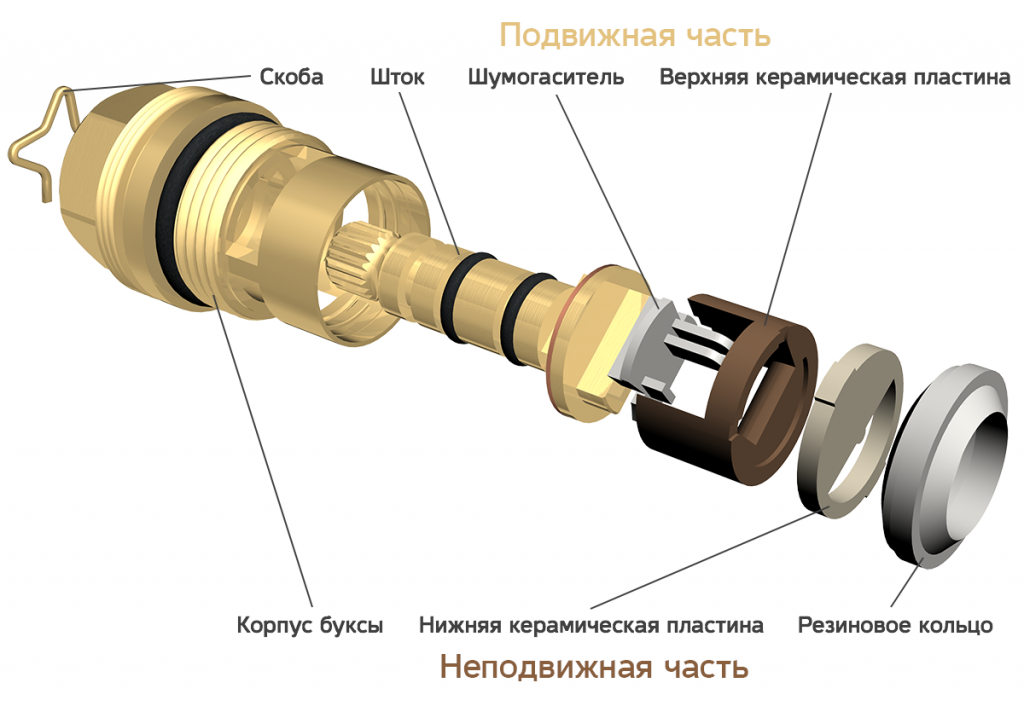

Схема смесителя с керамическими пластинами

Конструктивно смеситель с двумя вентилями состоит из корпуса, кран-буксы из керамики или металла, вентилей, излива с аэратором. Кран-букса керамическая состоит из:

Корпуса

Корпус производится из сплавов некоторых видов цветных металлов. Он имеет в своей конструкции резиновую прокладку. Она нужна для того, чтобы кран-букса вплотную прилегала к корпусу смесителя и не просачивалась вода. Нижняя часть корпуса кран-буксы имеет отверстия, сквозь которые вода поступает в камеру и смешивается там. Чтобы вывинтить кран-буксу, выполненную из керамики, необходимо воспользоваться разводным, газовым или гаечным ключом.

Фиксатора штока

Фиксатор – небольшая деталь, которая нужна для плотного соединения корпуса кран-буксы и штока. Она защелкивается в момент вставки штока в корпус. Чтобы разъединить их достаточно воспользоваться обычной отверткой.

Штока

К штоку присоединяются вентили смесителя, после чего крепятся специальными винтами. На корпусе штока есть паз, который служит для защелкивания в него фиксатора, внизу – выемка под поворотник.

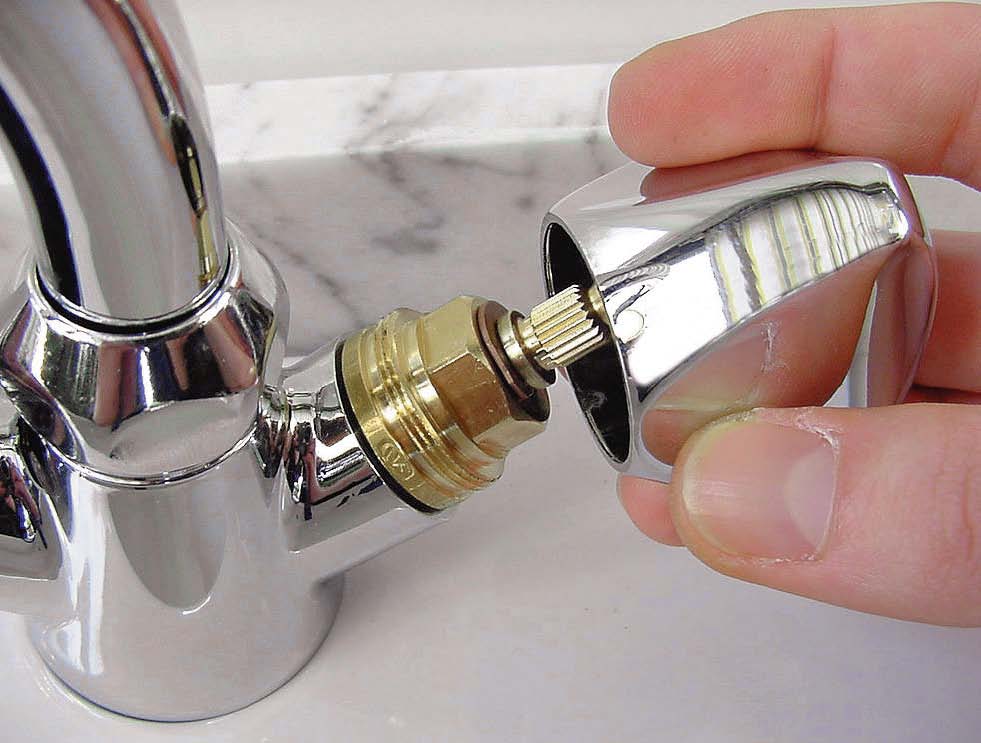

Устройство крепления вентиля к штоку

Поворотника

Необходим для передачи вращательного момента от вентиля смесителя к керамической пластине, в которую он, собственно, упирается. Поворотник может быть как пластмассовым, так и металлическим, лучше, если он будет сделан из металла, поскольку пластиковый быстро ломается, если чрезмерно сильно закручивать вентили;

Верхней и нижней пластины

Верхняя пластина подвижна, она служит для контроля поступления воды в сливной носик. Имеет отверстия для пролива воды и фиксации поворотника, может поворачиваться на разный угол, поэтому пользоваться краном легко и удобно. Верхняя пластина достаточно плотно прилегает к нижней, которая в свою очередь является неподвижной. Она имеет отверстия аналогичные тем, что имеются у верхней. Когда эти отверстия при кручении вентилей крана совпадают, вода начинает поступать в сливное отверстие.

Резиновой прокладки

Она необходима для того, чтобы кран-букса вплотную примыкала к корпусу смесителя и вода просачивалась только через отверстие в ней. Повредить прокладку можно путем чрезмерного затягивания вентилей крана.

Двухвентильные краны

Двухвентильный кран способен осуществлять смешивание горячих и холодных потоков воды. Корпусы таких смесителей производятся из латуни и подвергаются хромированию. Изделие оснащается парой вентилей, выполняющих управление картриджами. Излив смесителя, оснащается аэратором, обеспечивающим фильтрацию воды.

Устанавливаемые в ванной краны комплектуются переключателем, способствующим перенаправлению водных потоков по гибкой лейке как на фото.  Основное предназначение двухвентильного смесителя заключается в смешивании горячей и холодной воды. Операция выполняется с помощью картриджей, обязательно присутствующих в схеме. После открытия вентиля происходит смешивание потоков во внутренней полости, откуда и поступает вода необходимой температуры.

ТЕРМОСТАТИЧЕСКИЙ СМЕСИТЕЛЬ

Более современный и в большей степени сложный вид. Главный принцип работы термостатического смесителя – это поддержание постоянной температуры смешанного потока воды, вне зависимости от перепадов давления в смесителе общего водоснабжения.

Главный узел термостатического смесителя – термостатический картридж, сердцем которого является расширяющий материал, состоящий из нескольких видов воска и других составляющих. При повышении температуры восковое содержимое расширяется и давит на диафрагму. Поддерживающая пружина обеспечивает возврат диафрагмы в обратном направлении при понижении температуры воды. Скорость срабатывания термостата колеблется от 0,3 до 3 секунд.

Смеситель самостоятельно подмешивает холодную либо горячую воду в зависимости от того, в какую сторону произошел перепад давления в системе водоснабжения. В итоге, мы с вами получаем ровную, стабильную, комфортную температуру воды.

В большинстве случаев перепад давления холодной либо горячей воды заключается в том, что все элементы потребления – смесители, унитаз, стиральная и посудомоечная машина, если таковая имеется, запитаны на линии водоснабжения последовательно. Вследствие этого, открытие либо закрытие воды на любом участке потребления влияет на всю систему в целом.

Простой пример: человек принимает душ. Он настраивает воду необходимой температуры и силу напора. В это время на другом участке потребления человек включает кухонный смеситель. И, естественно, происходит перепад давления, который влияет на все настройки первого потребителя.

К несомненным достоинствам данного типа смесителей является огромная экономия воды, так как отсутствует время для настройки температуры и силы воды вручную.

Недостатками данного типа смесителя является невозможность ремонта без привлечения специалиста и достаточно высокая стоимость.

Какие бывают виды смесителей по конструкции

Как мы уже говорили, смесители используются для регулировки температуры и силы потока воды. Ниже мы опишем ряд конструктивных особенностей данных узлов, а также затронем их достоинства.

Двухрычажный смеситель

Конструкция двухрычажного прибора представляет собой две кран-буксы, с помощью которых происходит регулирование напора воды, а также смешение горячего и холодного потока до требуемой температуры. Данная модель долгое время удерживала пальму первенства по популярности.

При такой конструкции прибора к крану подводят две трубки, по которым подается холодная и горячая вода соответственно. При включении крана жидкость поступает в смесительную трубку, из которой она вытекает под заданным напором. Излив (та часть, откуда льется вода) снабжен распылителем, по форме которого образуется струя. При этом она может разбиваться на несколько потоков. Многие смесители для ванны, конструкция которых содержит подсветку, вносят в дизайн комнаты привлекательность и разнообразие.

К сильным сторонам двухрычажного смесителя можно отнести следующие пункты:

  • приемлемая стоимость относительно прочих моделей;
  • длительный срок службы;
  • возможность выбрать среди множества исполнений. Двухрычажный смеситель изготавливается в стиле ретро, модерн, кантри и т. п.

К недостаткам приборов данной конструкции относятся следующие факторы:

  • быстрое изнашивание прокладок в кран-буксах приводит к протечкам;
  • чувствительность к качеству воды. Если она содержит много примесей, то у такого прибора быстро забьются носики аэратора – место, где и происходит смешивание горячего и холодного потоков жидкости.

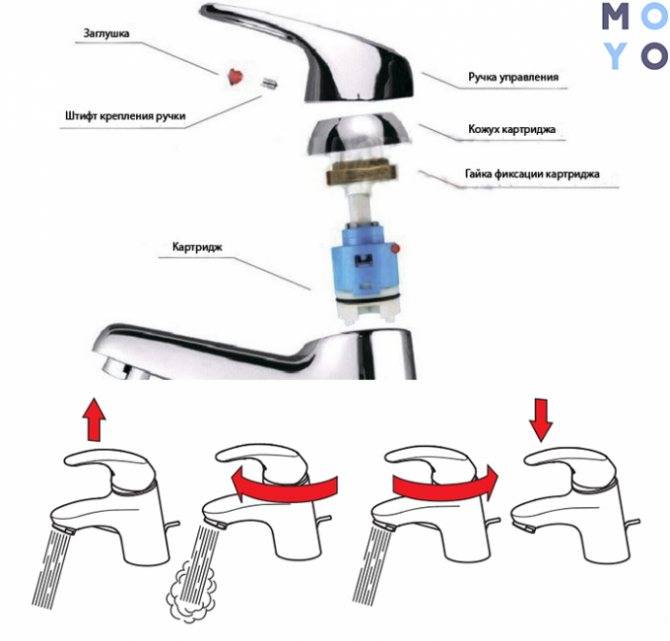

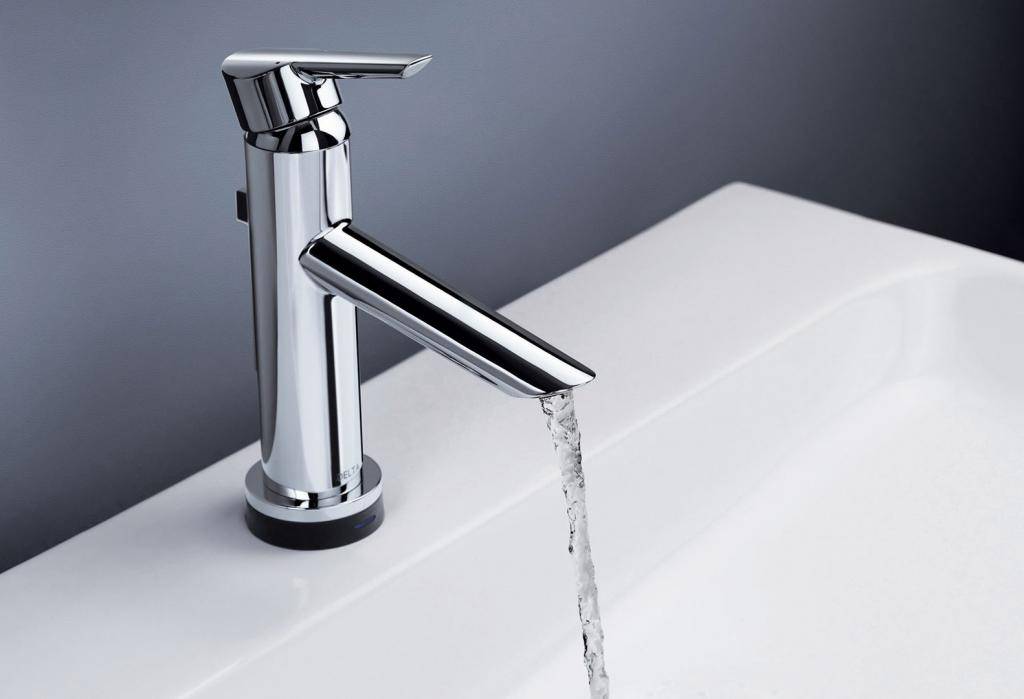

Смеситель однорычажный (конструкция)

Данная конструкция смесителя для ванной более сложная, чем предыдущая, так как в работе однорычажного прибора задействованы несколько буксов, а вода соединяется в картридже, который может быть шаровым или керамическим.

Шаровой кран с шаровым картриджем имеет в своей конструкции специальную округлую головку, которая осуществляет контроль за напором и температурой жидкости. Чтобы открыть воду, рукоять стоит поднять кверху, а для получения необходимой температуры – повернуть влево или вправо. В отличие от устройства предыдущего типа в однорычажном приборе в одну точку подключаются трубы с горячей и холодной водой, а какой из них будет больше в общем потоке, регулирует шарик внутри. Применяется такая конструкция смесителя для душа, кухни, ванной комнаты, умывальника.

Устройство прибора керамического принципа схоже с предыдущим, за исключением того, что в нем за регулировку потока отвечает не шар, а притертые керамические пластины. Смеситель такого типа не подвержен коррозии, практически не требует ремонта и особых условий использования.


Также благодаря конструкции керамических пластин такой прибор позволяет экономить воду при умывании или приеме душа.

Термостатический кран

Эта конструкция смесителя является самой передовой на сегодняшний день. В нем вода смешивается с помощью термостата.

При этом, несмотря на продвинутость, такое устройство прибора нельзя назвать сложным. Его принцип действия заключается в работе смешивающего узла, за управление которым отвечает патрон с воском и биметаллическими пластинами. Эти элементы обладают высокой чувствительностью к колебаниям температуры воды, а сам патрон практически моментально сжимается или разжимается при изменении температуры. Поставив рукоятку напротив выбранного значения, вы приводите крепежно-регулировочный винт в действие, тем самым задавая температурный режим смесителю.

Также конструкция данного прибора включает в себя термометр, на котором при монтаже устанавливается такая температура, при достижении которой горячая вода будет перекрыта.

Термостатический смеситель можно установить на месте старого крана, просто на стене или в прочих местах кухни или ванной комнаты.

Читайте материал по теме: Как выбрать смеситель для ванны: 12 советов

Общие рекомендации

Существуют разные виды смесителей. Они предназначены для тех или иных условий. Рекомендации специалистов помогут выбрать подходящий вариант. Также стоит учесть отзывы покупателей. Это поможет выбрать не только функциональный, но и долговечный смеситель. От этого зависит, будет ли удобно вам пользоваться своим новым приобретением. В противном случае в скором времени придется менять смеситель, что приведет к дополнительным затратам.

Устройство смесителя может быть разным. Выбор той или иной разновидности зависит от ваших потребностей и области эксплуатации изделия. Кроме функциональных отличий они разнятся типом материала, из которого они изготовлены, способом крепления, стоимостью и массой иных характеристик.

Конечно, многие покупатели выбирают смеситель исключительно по его внешнему виду. Это также немаловажный аспект, так как сантехника должна соответствовать выбранному стилю интерьера. В продаже представлено много универсальных смесителей. Они подходят для многих стилей интерьера. Однако есть специальные модели, которые имеют довольно узкую область применения. Существуют смесители в стиле хай-тек, классика, модерн, эко-стиле и т. д.

Внешний вид, конечно, важен. Но на качестве смесителя экономить нельзя. Дешевые модели, часто произведенные в Китае, не отличаются длительным сроком эксплуатации. При возникновении течи, что нередко случается во время отсутствия хозяев дома, может произойти потоп. Из-за некачественного смесителя может пострадать ваш ремонт, а также отделка у соседей снизу. Это приведет к колоссальным затратам. Поэтому никогда не экономьте на качестве смесителя.

Заключение

Перед покупкой нужно определиться с тем, какая мойка будет установлена и какой способ монтажа подходит для вашего помещения. Затем следует продумать требования к внешнему виду: покрытие, форма излива

Не менее важно и то, какая фирма выпустила приглянувшийся смеситель

Не пытайтесь сэкономить на приборе. Лучше уж один раз потратиться и установить качественное изделие от известного бренда минимум на несколько лет. Краны сомнительного качества, скорее всего, придется менять каждые пару месяцев.

Какой тип устройства вам ближе: двухвентильный или однорычажный? А может вы поклонник всего нового и на вашей кухне красуется электронный смеситель?
