Водородный котел отопления: устройство + принцип работы + критерии выбора

Преимущества водородного отопления

• отсутствие проблемы нехватки топлива, нужна в основном обычная вода;

• экономный расход электричества;

• при работе котла отсутствуют выбросы вредных угарных газов, в атмосферу выходят лишь водяные пары;

• высокий КПД;

• простое обслуживание;

• экономия средств на обогрев помещения.

При выборе и монтаже водородной системы обогрева стоит учесть возможные риски и недостатки:

• при самостоятельном изготовлении водородной системы высока вероятность утечки рабочей смеси и взрыва котла вследствие нарушения герметичности или бесконтрольного повышения давления;

  Терморегуляторы для батарей отопления: назначение, типы и принцип работы термостатов, производители и критерии выбора

• рабочее состояние сопровождается высоким уровнем шума;

• дороговизна готовых изделий;

• ежегодно необходимо производить замену блока катализатора для повышения эффективности работы оборудования.

Критерии выбора генераторов

При решении приобрести подобную технику, важно обращать внимание на следующие критерии. Мощность. У современных приборов величина этого показателя может значительно варьироваться, что позволяет выбрать оптимальный вариант как для небольшого дома, так и для двух-, трехэтажного строения

У современных приборов величина этого показателя может значительно варьироваться, что позволяет выбрать оптимальный вариант как для небольшого дома, так и для двух-, трехэтажного строения

Мощность. У современных приборов величина этого показателя может значительно варьироваться, что позволяет выбрать оптимальный вариант как для небольшого дома, так и для двух-, трехэтажного строения.

Средний расход воды в современных моделях генератора не слишком велик. В течение 24 часов для функционирования прибора понадобится примерно 5,5 литров, за счет которых генерируется 1,2-2 литров топлива

Число контуров. На приборах, функционирующих на водороде, обычно устанавливается отопительный контур. В некоторых моделях предусмотрен также дополнительный монтаж второго (нагревательного) контура.

Уровень потребления электроэнергии. Технологии сегодняшнего дня позволяют добиться отличной производительности тепла при использовании минимума электричества. Энергопотребление различных видов генераторов варьируется от 1,2 до 3 кВт за 1 час.

Низкий расход электроэнергии достигается благодаря тому, что водородный котел работает не беспрерывно, а лишь для поддержания определенной температуры в помещении.

Источник питания. Все разновидности водородных генераторов можно разделить на две большие категории: одна работает от газа, другая – от электричества.

Производитель. Лучше предпочесть проверенных производителей (Италия, США). Стоит опасаться некачественной продукции, предлагаемой сомнительными предприятиями по крайне низким ценам.

Существует ли вечное полено

В реальности это не бревно, а обычный металлический бак (труба), заваренный с обеих сторон. Сверху по всей длине в нем сделаны отверстия, предназначенные для выхода пара. В самой трубе тоже есть отверстие, которое можно закрывать при помощи вентиля после того, как весь объем будет заполнен водой.

Можно использовать холодную, но с горячей нагрев будет быстрее. Как работает устройство:

1. Бак кладут на самый низ печки. Слева, справа и сверху обкладывают его обычными поленьями. Печку растапливают.
2. При разогреве до большой температуры из трубы начинает выходить водяной пар.
3. Он поступает на горящие угли, смешиваясь при этом с воздухом. Удельная теплоемкость такой смеси в 2 раза больше, чем у обычного воздуха. Водяной пар имеет теплоемкость 2,14 кДж/кг·К, а воздух – 1 кДж/кг·К.

Результаты такого эксперимента по заявлениям тех, кто его проводил:

• Из дыма уходит черная сажа. Это объясняется реакцией частичек углерода с кислородом.
• Пламя становится более насыщенным, с длинными языками.
• Дрова горят дольше: 1 час 40 мин. в сравнении с 1 часом 10 мин. при горении без вечного полена. Время увеличивается на 40%.

Принцип работы и устройство котла

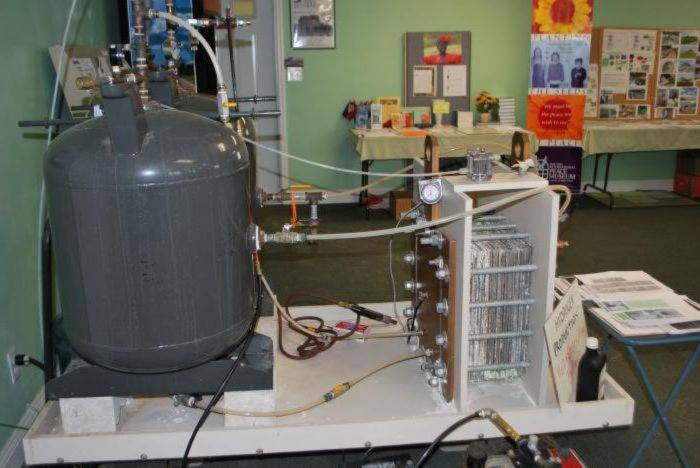

Устройство водородных котлов выполнено в виде модуля. В нем устанавливают четное количество каталитических пластин со специальными каналами для поступления газа в дозированных количествах, чтобы предотвратить скопление большого объема водородно-кислородной смеси, приводящей к детонации. Далее полученное тепло, традиционно, перемещается в бойлер, для нагрева внешнего контура теплоснабжения.

Фото: techbox.dennikn.sk

Принцип работы отопительной котельной:

1. Получение H2. В специальный контейнер наливают дистиллированную воду и погружают в нее пластины из металла, на которые подается ток с особыми параметрами, в результате чего выделяется H2 и O2, а также в виде побочного продукта – водяные пары.
2. Водородно-кислородная смесь поступает в химический сепаратор, где водород очищается от всех примесей.
3. Далее он следует в горелку H2 с клапаном, проводящем его только в одном направлении и мешающим свободному движению, для предотвращения от взрыва, при этом O2 и пароводяная смесь через систему отвода собираются в кислородном резервуаре.
4. H2 через защитный блок поступает в камеру сгорания.
5. Процесс выделения тепла происходит с использованием катализатора, и направляется через теплообменник во внутридомовую систему теплоснабжения.
6. Образовавшиеся в камере пары воды возвращаются в хранилище электролита для рециркуляции.

Мощность регулируется благодаря специально оборудованным каналам с катализатором. Каналы в водородных котлах отопления независимого действия и могут включаться поочередно. Процесс абсолютно автоматизирован, единственно.

Что выполняют вручную – заливают воду в систему. Устройство снабжено приборами безопасности: уровнемерами и датчиками. Средний суточный расход воды 5,5 л, для генерации до 2-х литров топлива, а энергопотребление колеблется от 1,0 до 3.0 кВт за 1 час.

Заводские и самодельные установки

По смыслу водородные генераторы отопления, созданные своими руками, мало чем отличаются от аналогов, которые были произведены на заводе. Их принцип работы идентичен, единственным отличием является подбор материала, а также других комплектующих. Множество пользователей и сторонников водородного отопления сходятся в едином мнении, что создание системы своими руками это:

• выгодно – подбор материалов производится на свой выбор;
• удобно – можно сэкономить на незначительных элементах;
• просто – не нужно прибегать к помощи специалистов;
• надежно – ты сам отвечаешь за качество, что дает право выбора таких материалов, которые бы удовлетворяли все потребности.

Некоторые пользователи жалуются, что китайские агрегаты, которые более доступны в цене, ломаются уже после отопительного сезона. Причем их ремонт в большинстве случаев требует больших капиталовложений. В то время, как самодельная установка дает гарантию, что ее продуктивность будет на высшем уровне, а любые поломки устранятся также легко и быстро, как собиралась сама система.

Производители заводских отопительных систем на водороде

Среди наиболее популярных моделей заводских установок водородных генераторов можно выделить следующие:

1. МегаТанк100 – электрический генератор водорода, работающий от сети. Имеет несколько уровней систем защиты от замыкания и перегрева, что делает его работу более продуктивной и менее опасной. Его стоимость 55000 рублей, в зависимости от комплектации.
2. STAR-2000 – способен отапливать площадь около 250-300 квадратов, обладает экономичным потреблением энергии, однако имеет высокую цену – 230 000 рублей.
3. Kingkar – имеет высокие показатели, работает от сети, однако его стоимость превышает 100 000 рублей.
4. H2-2 – итальянский производитель, предоставляющий хороший генератор водорода, способный отапливать от 300 квадратных метров площади, минимизируя при этом расход энергии. Его цена около 250 000 рублей.
5. Free Energy – обладает многоуровневым датчиком регулирования давления и напряжения, но большинство процессов полностью автоматизированы. Стоит от 15 000 рублей до 35 000, в зависимости от предполагаемой обогреваемой площади и мощности.

Водородные котлы имеют одну отличительную особенность – тип питания. Среди наиболее популярных электрических, бывают также и газовые. От типа питания разнится устройство самого котла, а также его стоимость. Котлы, приспособленные под процесс электролиза с задействованием электричества наиболее экономичны, однако обладают повышенным уровнем опасности.

Водородный котел отопления своими руками

На сегодняшний день массовое производство водородных отопительных котлов отсутствует и приобрести данный прибор непросто. Если вы желаете приобрести такое устройство, то, скорее всего, придется оформить индивидуальный заказ или договариваться о поставке оборудования из Италии, где был разработан такой котел. Однако такой способ многим пользователям не подходит ввиду своей высокой стоимости. Чтобы решить этот вопрос, можно рассмотреть способ сооружения котла своими руками.

Изготовление генератора

Для того, чтобы создать котел на водороде, для начала необходимо соорудить генератор водорода:

1. На первом этапе необходимо вырезать 16 прямоугольников размером 50х50 см из листа из нержавейки.
2. Один из углов вырезанных частей нужно срезать.
3. При помощи дрели в противоположном по диагонали углу делается отверстие.
4. Сборка конструкции осуществляется из пластин и двух болтов. На один болт надо затянуть две шайбы и разместить их с обеих сторон пластины. Вторую пластину развернуть таким образом, чтобы обрезанный конец был у болта, затем зафиксировать ее на втором болте так, чтобы она оказалась над первой пластинкой. Далее, между двух пластин нужно оставить полоску прозрачного пластика длиной в 1 мм. Остальные прямоугольники фиксируются аналогичным способом.
5. В пластиковом контейнере нужно сделать прорези для болтов.
6. Собранную из пластин конструкцию необходимо вставить в контейнер.
7. В крышке делается два отверстия: в одном закрепляется трубка для подачи водорода, а другое создано для того, чтобы заливать воду с растворенными солями.
8. Проверить работу устройства.

В качестве энергоносителя водород считается самым чистым и безопасным элементом, а отопление, базирующееся на нём, является результативным и полноценным.

Изготовление котла

Создание водородного котла осуществляется следующим образом:

• надо взять профильную трубу 20х20 мм и отрезать от нее 8 равных частей длиной 30 см;
• далее взять профильную трубу 40х40 мм и отрезать 3 куска, длина одного должна составлять 20 см, а двух других — 8 см;
• в длинной трубе надо сделать две прорези на середине противоположных сторон, размером 40х40 м. К этим отверстиям приварить 2 отрезка по 8 см;
• в результате образуется крестовина, на три конца которой привариваются заглушки, а на четвертом конце фиксируется заглушка с патрубком для присоединения трубы подачи водородной смеси;
• на каждом конце конструкции надо сделать по одному отверстию, диаметром 1-1,5 см, предварительно сделав отступ от центра крестовины 7-8 см, отверстий всего должно получиться 4;
• к ним привариваются патрубки и фиксируются форсунки, которыми часто обладают котлы на пропане;
• следующим процессом будет — приваривание к крестовине 8 кусков профильной трубы с размерами 20х20 см;

Котёл на водороде своими руками

затем нужно вырезать из листового металла 3 квадрата. В двух из них сделать по 4 отверстия, диаметр в одном должен быть равен 2-3 см, в другом — 1 см; трубу с диаметром 2-3 см разрезать на отрезки длиной 50-60 см. Затем приложить их к квадрату с меньшими отверстиями и приварить к нему. в трубе с диаметром 20 см сделать два отверстия: одно внизу, другое вверху; далее трубу нужно приварить к квадрату с меньшими прорезями; полученную конструкцию необходимо перевернуть вверх дном и поставить второй квадрат. Трубки должны войти в отверстие, и при этом квадрат должен прилегать к большей по диаметру трубе, квадрат и трубки варить; процесс сварки квадрата и самой конструкции производится горелкой: к двум отверстиям на корпусе надо приварить патрубки подачи возврата теплоносителя; затем котел проверяется на герметичность; и, на последнем этапе, надо изготовить защитный корпус, в который будет спрятан котел.

Таким образом, выполнив все вышеизложенные указания, вы станете обладателем водородного котла.

В настоящее время котлы на водородном топливе не имеют широкого распространения, несмотря на большое количество преимуществ и удобства в использовании. Однако они стремительно проникают на рынок отопительного оборудования и перспективы их использования безграничны.

Водородный котел отопления своими руками

На сегодняшний день массовое производство водородных отопительных котлов отсутствует и приобрести данный прибор непросто. Если вы желаете приобрести такое устройство, то, скорее всего, придется оформить индивидуальный заказ или договариваться о поставке оборудования из Италии, где был разработан такой котел. Однако такой способ многим пользователям не подходит ввиду своей высокой стоимости. Чтобы решить этот вопрос, можно рассмотреть способ сооружения котла своими руками.

Изготовление генератора

Для того, чтобы создать котел на водороде, для начала необходимо соорудить генератор водорода:

1. На первом этапе необходимо вырезать 16 прямоугольников размером 50х50 см из листа из нержавейки.
2. Один из углов вырезанных частей нужно срезать.
3. При помощи дрели в противоположном по диагонали углу делается отверстие.
4. Сборка конструкции осуществляется из пластин и двух болтов. На один болт надо затянуть две шайбы и разместить их с обеих сторон пластины. Вторую пластину развернуть таким образом, чтобы обрезанный конец был у болта, затем зафиксировать ее на втором болте так, чтобы она оказалась над первой пластинкой. Далее, между двух пластин нужно оставить полоску прозрачного пластика длиной в 1 мм. Остальные прямоугольники фиксируются аналогичным способом.
5. В пластиковом контейнере нужно сделать прорези для болтов.
6. Собранную из пластин конструкцию необходимо вставить в контейнер.
7. В крышке делается два отверстия: в одном закрепляется трубка для подачи водорода, а другое создано для того, чтобы заливать воду с растворенными солями.
8. Проверить работу устройства.

В качестве энергоносителя водород считается самым чистым и безопасным элементом, а отопление, базирующееся на нём, является результативным и полноценным.

Существует ли вечное полено

В реальности это не бревно, а обычный металлический бак (труба), заваренный с обеих сторон. Сверху по всей длине в нем сделаны отверстия, предназначенные для выхода пара. В самой трубе тоже есть отверстие, которое можно закрывать при помощи вентиля после того, как весь объем будет заполнен водой.

Можно использовать холодную, но с горячей нагрев будет быстрее. Как работает устройство:

1. Бак кладут на самый низ печки. Слева, справа и сверху обкладывают его обычными поленьями. Печку растапливают.
2. При разогреве до большой температуры из трубы начинает выходить водяной пар.
3. Он поступает на горящие угли, смешиваясь при этом с воздухом. Удельная теплоемкость такой смеси в 2 раза больше, чем у обычного воздуха. Водяной пар имеет теплоемкость 2,14 кДж/кг·К, а воздух – 1 кДж/кг·К.

Результаты такого эксперимента по заявлениям тех, кто его проводил:

• Из дыма уходит черная сажа. Это объясняется реакцией частичек углерода с кислородом.
• Пламя становится более насыщенным, с длинными языками.
• Дрова горят дольше: 1 час 40 мин. в сравнении с 1 часом 10 мин. при горении без вечного полена. Время увеличивается на 40%.

Генератор промышленного изготовления

На уровне промышленного производства технологии изготовления водородных генераторов бытового назначения постепенно осваиваются и развиваются. Как правило, выпускаются энергетические станции домашнего применения, мощность которых не превышает 1 кВт.

Такой аппарат рассчитан на выработку водородного топлива в режиме постоянного функционирования не более чем в течение 8 часов. Главное их предназначение – энергоснабжение отопительных систем.

Также разрабатываются и производятся установки под эксплуатацию в составе кондоминиумов. Это уже более мощные конструкции (5-7 кВт), назначение которых не только энергетика отопительных систем, но также выработка электричества. Такой комбинированный вариант быстро набирает популярность в западных странах и в Японии.

Комбинированные водородные генераторы характеризуются как системы с высоким КПД и небольшим выбросом углекислого газа.

Пример реально действующей промышленно изготовленной станции мощностью до 5 кВт. Подобные установки в перспективе планируется делать под оснащение коттеджей и кондоминиумов

Российская промышленность тоже начала заниматься этим перспективным видом добычи топлива. В частности, «Норильский никель» осваивает технологии производства водородных установок, в том числе бытовых.

Планируется использовать самые разные типы топливных элементов в процессе разработки и производства:

• протонно-обменные мембранные;
• ортофосфорно-кислотные;
• протонно-обменные метанольные;
• щелочные;
• твердотельные оксидные.

Между тем процесс электролиза является обратимым. Этот факт говорит о том, что есть возможность получать уже нагретую воду без сжигания водорода.

Кажется, это очередная идея, ухватившись за которую можно запускать новый виток страстей, связанных с бесплатной добычей топлива для домашнего котла.

Как сделать водородный котел своими руками?

Сделать отопительный котел на водороде можно на основе ННО генератора – это обычный электролизер.

Для изготовления горелки потребуется:

• лист нержавейки в 2 мм толщиной размером 50х50 см;
• лист стали в 2 мм толщиной размером 100х100 см;
• герметичный контейнер из пластика на 1,5 л;
• прозрачная трубка от водяного уровня длиной в 10 м;
• штуцеры для шланга диаметром 8 мм;
• болты 6х50, гайки, шайбы;
• профильная труба 20х20 мм;
• профильная труба 40х40 мм;
• труба сечением 20-30 мм;
• заглушки;
• болгарка;
• герметик;
• нож;
• сварочный аппарат;
• газовые форсунки;
• дрель.

Для монтажа котла пригодится блок питания мощностью на 12 вольт.

Как сделать котел водородный собственными руками:

1. Из стального листа 50х50 см болгаркой вырезать 16 прямоугольников одинакового размера. Для работы системы потребуется катод и анод, в роли которых выступят пластины, 8 из которых будут катодами, а 8 анодами.
2. На пластинах просверлить отверстие для болтов, по 1 отверстию на каждой пластине.
3. Разместить в контейнере пластины так, чтобы соблюдалось чередование плюса и минуса. Изолировать пластины прозрачной трубкой, которую предварительно порезать на шайбы или полоски толщиной до 2 мм.
4. Фиксация пластин на болты и шайбы таким образом – на болт надеть шайбу, потом пластину анода, затем 3 шайбы и пластину катода. Так, через 3 шайбы нанизывать все пластины. После этого затягиваются гайки.
5. Теперь нужно закрепить конструкцию в контейнере. Для этого нужно проделать отверстия в стенах контейнера, куда вставляются болты. На болты обязательно затем надеть шайбы.
6. Теперь нужно проделать 2 отверстия в крышке под штуцеры (стальную трубу с резьбой). Фиксация на гайки.
7. Точки стыка изолировать герметиком.
8. Подключить к одному патрубку компрессор, к другому манометр. Накачать давление в 2 атмосферы и проконтролировать показания манометра полчаса – если давление не меняется, то герметичность нормальная, если есть изменения, проверить стыки и еще раз загерметизировать все швы.
9. Установить обратный клапан к патрубку, подключить к нему баллон с водородом, а на второй патрубок подключить воду. К болтам для крепления пластинок подключить электроды, по которым пойдет электрический ток.
10. В процессе прохождения тока вода начнет бурлить и пойдет процесс реакции, которая необходима для отопления системы.

Чтобы изготовить сам котел, потребуется выполнить следующие действия:

• трубу 20х20 мм разрезать на 8 частей по 30 см;
• трубу 40х40 мм порезать на 3 части – одна из них на 20 см, две – по 8 см;
• в трубе на 20 см сечением 40х40 мм сделать посередине длины с двух противоположных боковых сторон отверстия под трубу 40х40 мм;
• вставить в отверстия трубки сечением 40х40 мм в 8 см под прямым углом, приварить;
• к торцам полученной крестовины приварить заглушки, а четвертую сторону оснастить заглушкой с патрубком, который нужен для присоединения трубы с водородом;
• от центра крестовины отложить 7-8 см и в каждой части высверлить отверстие размером в 10-14 мм, всего получится 4 отверстия;
• в отверстия приварить форсунки;
• к каждой торцевой части приварить по 2 профильные трубы сечения 20х20 мм таким образом, чтобы образовался прямой угол с плоскостью крестовины;
• из оставшегося листа стали вырезать 3 стенки корпуса для котла размером 30х30 см;
• в 2 стенках просверлить по 2 отверстия, всего получится 4 отверстия диаметром в 20-30 мм по точкам размещения форсунок, а в третьем листе сделать отверстие диаметром в 10 мм;
• теперь нарезать трубу на 20-30 мм диаметром кусками по 50-60 см и приварить к стальному листу меньших размеров (стенке корпуса);
• взять трубу диаметром в 10 мм длиной меньше сваренных труб на 4 см и в ней просверлить пару отверстий вверху и внизу с таким расчетом, чтобы трубу можно было приварить;
• приложить трубу к листу стальному с меньшими отверстиями и приварить;
• теперь всю эту конструкцию нужно перевернуть и установить на второй стальной лист так, чтобы трубки вошли в заранее проделанные отверстия;
• трубки приварить к листу;
• теперь приварить к последнему листу из стали всю конструкцию с горелкой;
• приварить патрубки для транспортировки теплоносителя к отверстиям в корпусе;
• на входной патрубок установить температурный датчик, на горелку – датчик горения (детектор);
• оба датчика нужно соединить с автоматическими контроллерами и системами визуально-звукового оповещения;
• проверить корпус на герметичность.

Теперь остается выполнить внешний защитный корпус нужных размеров из стального листа. Внутрь корпуса установить узлы конструкции, герметично их соединить и перепроверить герметичность. Можно тестировать систему, предварительно растворив в воде соль или щелочь для ускорения реакции и повышения выхода водорода.

Если остались вопросы, смотрите видео.

Свойства водорода как топлива

Как было сказано выше, топливом для подобных агрегатов служит водород, самый легкий в природе газ, не обладающий цветом и запахом. Среди его преимуществ можно назвать большое количество тепла, которое высвобождается при сгорании H₂ (121 МДж/кг, в то время как при горении пропана выделяется всего 40 МДж/кг).

В обычных условиях водород горит при температуре +2000° С, однако с помощью катализатора ее можно снизить до +300° С. Это позволяет изготовлять котлы из бюджетной стали, а не из дорогих редкоземельных металлов.

Водород нетоксичен, что обеспечивает безопасность его использованию в быту. При сжигании этого вещества получаются водяные пары, которые улучшают микроклимат в помещениях и не нуждаются в дымоходах.

При применении водорода следует строго соблюдать правила безопасности: при некорректном применении газа или контакте с открытым огнем может произойти разрушительный взрыв

К числу недостатков можно отнести повышенную взрывоопасность водорода, особенно, когда он смешивается с воздухом либо кислородом, что ведет к образованию гремучего газа.

Преимущества и недостатки водородных котлов

Сильными сторонами подобных устройств являются:

• Полная экологичность. Продукты разложения воды не наносят вреда атмосфере, они совершенно безопасны для здоровья людей и домашних животных.
• Высокий уровень КПД, который может достигать 96%.  Это значительно выше коэффициента полезного действия дизеля, природного газа или угля.
• Применение альтернативных источников энергии, дает возможность экономить залежи природных ресурсов, снижая их добычу.
• Невысокая цена получаемых калорий. Для подобных устройств достаточно воды и немного электричества.

В то же время у подобных устройств есть и слабые стороны. К числу минусов нужно отнести следующие нюансы:

• Для максимально высокой степени выработки H₂, необходимо каждый год заменять металлические пластины.
• Помимо замены электродов, для производства запланированного количества энергии необходимо регулярно добавлять катализатор. Частота этой процедуры зависит от мощности, а также от особенностей определенной модели.
• Оборудование имеет достаточно высокую стоимость: заводская установка обойдется не менее, чем в 35-40 тысяч рублей.
• При повышении нормированного давления в котле создается возможность взрыва.
• Водородные баллоны достаточно редко можно встретить в продаже.
• Поскольку подобные отопительные приборы не слишком распространены на российском рынке, не всегда можно быстро найти подходящую модель, а также отыскать компетентных специалистов для монтажа и ремонта оборудования.
• Для работы устройства необходимо постоянное подключение к электропитанию для осуществления реакции электролиза, а также к источнику воды, расход которой зависит от мощности прибора.

Необходимо упомянуть о том, что производители уделяют большое внимание новым технологиям, стремятся усовершенствовать водородные котлы, устраняя или минимизируя недостатки

Преимущества и недостатки

Плюсов у котлов, работающих на водородном газе немало, поскольку как отмечалось выше, это доступный, экологически чистый вид топлива.

Приведем основные достоинства водородной установки:

• неиссякаемые запасы топлива, т. к. в качестве его используется обычная вода;
• низкое потребление электричества (например, для аппарата мощностью 30 кВт достаточно 0,33 кВт/час);
• водородные котлы безвредны, поскольку не выделяют токсических веществ;
• высокий КПД (90 % и выше);
• бесшумная работа устройства;
• нет необходимости использовать дымоход.

При покупке водородного генератора отопления желательно предварительно ознакомиться с моделями котлов и теплообменников, подходящих по возможности работы в условиях высоких температур.

Несмотря на большое количество преимуществ, которыми обладают водородные агрегаты, можно отметить и их недостатки:

• труднодоступность: купить можно далеко не в каждом магазине;
• взрывоопасность: при несоблюдении точной инструкции и строгих правил;
• неудобство в транспортировке;
• высокая стоимость.

Достоинства и недостатки

Список преимуществ применения водорода для прогрева дома широк. Кроме того, что гелиосистема делает сеть энергонезависимой и автономной, есть еще плюсы:

1. Универсальность. Сеть несложно установить в доме любой площади.
2. Экологичность. В процессе получения тепла топливо не сжигается, нет вредных выбросов в атмосферу.
3. Удобство. Процедура сгорания не преобразует энергоноситель в шлак, не будет золы.
4. Прогрев не выше +40 С минимизирует опасность ожогов.
5. Стабильность температурного режима. Пока котел включен, теплоноситель постоянно прогревается, но не выше установленных параметров.
6. Минимальное потребление энергии позволяет запускать работу оборудования без необходимости отключения и опасности перегрузок – это особенно удобно в регионах с холодным климатом.

Вложения в обустройство сети окупятся через 3 года, более дешевых альтернатив нет. Газовое оборудование повышается в стоимости, как и сама цена энергоносителя, поэтому теперь даже централизованный газ нельзя считать недорогим типом топлива.

Минус у водородного котла один – сложности транспортировки топлива в режиме сниженных температур.

Как сделать водородное отопление своими руками

Прежде чем делать генератор водорода для отопления дома мастеру нужно позаботиться о материалах, пригодится:

• лист металла «нержавейки» с размерами 50х50 см;
• два болта 6х150 с гайками и шайбами;
• фильтр проточной очистки (можно взять от стиральной машинки);
• полая прозрачная трубка, например, водяной уровень 10 м;
• пластиковый контейнер для еды на 1,5 литра с герметичной крышкой;
• штуцеры диаметром 8 мм с «елочкой»;
• болгарка.

Для изготовления агрегата хорошо подходит сталь 03Х16Н1, также пригодится щелочь вместо воды, чтобы обеспечить более агрессивную для тока среду, но при этом продлить срок службы стального листа. Чтобы сделать качественное отопление дома водородом, требуется предварительно выбрать схему выкладки (теплый пол, выкладка по плинтусам и прочее), просчитать длину трубопроводов.

А теперь о том, как сделать печь на водороде:

1. Лист металла поместить на ровную плоскость и нарезать на 16 прямоугольников (расчет для листа металла 50х50 см). Это будущая горелка. Куски нарезать болгаркой.
2. Один угол у каждого из 16 кусков срезать, чтобы потом пластины соединить.
3. С оборотной стороны каждой пластины просверлить дырку для болта.
4. Чтобы обеспечить принцип работы, выглядящий как прохождение электрического тока через пластины, погруженные в электролит для разложения жидкости на водород и кислород, нужно располагать одновременно двумя пластинами, одна из которых – анод, вторая – катод. В данном случае получается 8 шт. анодов и 8 шт. катодов.

1. В пластиковом контейнере поместить пластины с учетом их полярности и чередованием плюс, минус, плюс и так далее. Изолировать элементы следует прозрачной трубкой, нарезая ее на кольца, а затем их на полоски толщиной в 1 мм.
2. Зафиксировать пластины между собой шайбами. Сначала шайба надевается на болт, затем идет пластина, потом еще 3 шайбы, снова пластина, так нужно вешать 8 шт. на анод и 8 шт. на катод.

1. Определить точку упора болта в контейнере, в этой зоне высверлить дырку. Если болты в контейнер не входят, их нужно обрезать (болты) до требуемой длины. Потом болты вставить в отверстия, надеть на них шайбы, зажать для герметичности гайками.
2. В крышке контейнера сделать отверстие для штуцера, вставить штуцер в дырку, промазать зону стыка для герметичности силиконовым герметиком. Теперь нужно проверить герметичность дырки, продув штуцер. Если воздух выходит, крышку герметизировать тем же силиконовым герметиком.
3. Протестировать генератор, подключив к нему любой источник тока, заполнив контейнер водой. Теперь на штуцер нужно надеть шланг, конец которого опустить в емкость. Если в воде появились пузырьки воздуха, то система работает, если пузырьков нет, источник недостаточно мощный, но расстраиваться не стоит, в электролизере пузырьки появятся.

Осталось только повысить интенсивность выработки и выхода газа путем увеличения уровня напряжения в электролите. Для этого в воду заливается щелочь, например, гидроксид натрия из средства для чистки «Крот». Теперь нужно снова подключить источник питания и оценить возможности электролизера.

Финальный этап – соединение горелки с трубопроводом отопления, например, системой теплый пол, герметизация стыков и можно вводить агрегат в эксплуатацию.

Чтобы отопление на водороде своими руками было сделано качественно, следует установить фильтр и клапан. Клапан устанавливается на точке выхода водорода, предупреждая скопление и возгорание газа под крышкой емкости, а фильтр нужен для обустройства водяного затвора, также предупреждающего взрыв. Если остались вопросы, видео от профессионалов поможет решить все проблемы.

Выводы и полезное видео по теме

На представленном ниже видеоролике вы увидите обзор модели газового котла, работающего на водородном топливе, произведенного известной корейской компанией DAEWOO.

Водород не без основания называют топливом будущего: этот газ может стать практически безграничным ресурсом дешевого экологически чистого горючего, которое можно использовать в разных установках.

Котел на водородном топливе, изготовленный в заводских условиях или самостоятельно, позволит создать автономную отопительную систему. Это поможет значительно сократить платежи в ЖКХ, решит вопрос о поддержании комфортной температуры в жилых комнатах и подсобных помещениях.

Источники

• https://otoplenie-doma.org/otoplenie-na-vodorode.html
• https://dizain-vannoy.ru/sistema-otopleniya/sistemy-otopleniya/vodorodnoe-induktsionnoe/otoplenie-na-vodorode.html
• https://teplodom1.ru/domotopl/286-toplivo-iz-vody-samoe-deshevoe.html
• https://www.tproekt.com/vodorodnyj-kotel-otoplenia-aponcy-uze-10-let-tak-topat-domiki/
• https://sovet-ingenera.com/otoplenie/kotly/vodorodnyj-kotel-otopleniya.html
• https://aqua-rmnt.com/otoplenie/generator-vodoroda-dlya-sistemy-otopleniya-sobiraem-dejstvuyushhuyu-ustanovku-svoimi-rukami.html
• https://dizain-vannoy.ru/sistema-otopleniya/oborudovanie/kotly/kotel-vodorodnyy.html

• Водородные котлы отопления: почему не стоит выбирать котлоагрегат на водородном топливе для отопления частного дома, обзор и сравнение эффективности и экономичности, лучшие модели и их цены
• Осветление волос
• Понятие и принцип действия защитного заземления
• Резка пенопласта своими руками
• Как построить детскую песочницу своими руками
• Преимущества использования удлинителя протока для радиаторов
• Как клеить стеклохолст правильно?
• Сухой ручей: фото и видео
• Монтаж зеркала на стену различными способами
• Делаем стойку для дрели своими руками: инструкция, чертежи, видео
• Сколько должна сохнуть стяжка пола?
• Алебастр: что это? как развести? где применять?
• Деревянная горка для зимы своими руками чертежи
• Этапы ремонта детской комнаты
• Варианты изготовления полок в гараж своими руками
• Чем и как просверлить плитку, чтобы она не треснула?
• Как с помощью болгарки резать металл
• Сварка алюминия и его сплавов
• Как заделать стык между ванной и стеной? 8 популярных вариантов
• Изготовление буровой установки своими руками
• Необходимый профиль для перегородки из гипсокартона: 3 вида
• Утепление стен пенопластом своими руками — подробная инструкция
• Как делать фильтры для воды своими руками?
• Как сделать кукольный домик своими руками
• Как обновить старую кафельную плитку в ванной комнате

С этим читают

• Водородные котлы отопления: почему не стоит выбирать котлоагрегат на водородном топливе для отопления частного дома, обзор и сравнение эффективности и экономичности, лучшие модели и их цены
• Осветление волос
• Понятие и принцип действия защитного заземления
• Резка пенопласта своими руками
• Как построить детскую песочницу своими руками
• Преимущества использования удлинителя протока для радиаторов
• Как клеить стеклохолст правильно?
• Сухой ручей: фото и видео
• Монтаж зеркала на стену различными способами
• Делаем стойку для дрели своими руками: инструкция, чертежи, видео
