Принцип работы плазменного телевизора: устройство, преимущества и недостатки

Сравнительная характеристика ЖК-телевизоров, плазменных и LED

Для большей наглядности давайте сравним отличительные черты каждого из видов ТВ — LCD, LED, плазменных.

  1. Размер экрана. Ранее ввиду особенностей конструкции плазменные панели были больших диагоналей, в настоящее время ряд диагоналей начинается от 42″. LCD и LED-телевизоры могут изготавливаться любых размеров. Для примера, экраны мобильных телефонов уже больше 15 лет изготавливаются по этим технологиям;
  2. Контрастность. На первом месте в этой номинации стоят плазменные панели, на втором LED, а на третьем LCD, хотя для жидкокристаллических дисплеев большую роль в изображении влияет тип матрицы;
  3. Глубина черного. Эта величина связана с контрастностью изображения, лидирует также плазменная технология, а в жидкокристаллических дисплеях максимальную глубину черного имеют LED-телевизоры с ковровой подсветкой и матрицей UV2A;

    Глубина черного связана с контрастностью изображения

  4. Угол обзора. У плазменных моделей очень хорошие углы обзора (170 градусов). У LCD и LED-дисплеев этот параметр сильно зависит от типа используемой матрицы, наибольшие углы характерны для IPS;
  5. Быстрота отклика. В этой номинации также лидируют плазменные телевизоры, у них минимальное время отклика матрицы — порядка 1 мс. Для ЖК-дисплеев характерны значения от единиц до десятков мс;
  6. Равномерность подсветки экрана. Плазменные телевизоры имеют равномерную подсветку за счет того, что каждый пиксель и есть источником света. А вот с ЖК дело обстоит сложнее. Чаще всего подсветка расположена с торцов экрана, за исключением LED с ковровой подсветкой. CCFL-лампы дают достаточно равномерный свет, он рассеивается в специальном слое экрана. А светодиоды, расположенные по краю, обычно дают неплохие результаты, но он сильно зависит от их количества;
  7. Блики на солнце. На комфорт при просмотре ТВ под прямыми или касательными солнечными лучами влияет два фактора — яркость подсветки и покрытие экрана. Зачастую LCD телевизоры имеют более яркую подсветку чем плазменные, то же касается и телевизоров с LED подсветкой, поэтому их комфортнее смотреть при ярком свете. Различают экраны с глянцевым и матовым антибликовым покрытием. У матовых экранов есть небольшой недостаток — у них немного блеклые цвета по сравнению с глянцевыми. Но если телевизор будет стоять напротив окна, то под яркими солнечными лучами смотреть его будет одно мучение. Стоит подбирать типа экрана индивидуально;

    Подбирайте телевизор с учетом места его установки

  8. Выгорание экрана. Наиболее вероятно выгорание экрана при длительном показе статического изображения плазменной панелью. При работе с динамическим контентом все виды экранов вполне отрабатывают свой срок службы;
  9. Энергоэффективность. На сегодняшний день LED-телевизоры являются самыми экономичными в плане энергопотребления, LCD занимают промежуточную позицию, а плазменные панели потребляют больше всех в этом сравнении;
  10. Долговечность. Наиболее долговечными являются LCD и LED телевизоры, их срок службы достигает 100000 часов. Хотя фактически это значение ограничено сроком службы ламп и светодиодов — сама матрица после замены подсветки продолжает работать. У плазменной панели ресурс находится в пределах 30000-60000 часов. При этом, это — срок службы самой матрицы, поскольку она же и играет роль подсветки;
  11. Стоимость. Самыми дешевыми являются LCD-телевизоры, а плазменные и LED — дорогими.

Стоит отметить, что некачественные лампы CCFL-подсветки могут со временем выгорать и светить хуже, то же самое касается и дешевой китайской LED-продукции.

Замена матрицы в домашних условиях

Замена матрицы на телевизоре — достаточно дорогостоящая операция, проводить которую желательно в условиях специализированной мастерской.

Если владелец телевизионного приемника решит починить его своими руками, то он должен принять во внимание, что в каждой модели телевизора используется оригинальная матрица. Ее в каждом конкретном случае нужно заказывать индивидуально, поскольку в свободной продаже матрицы практически отсутствуют

При этом стоят они не намного меньше, чем новый телевизор. Сама по себе замена матрицы представляет собой несложную процедуру, однако при этом необходимы:

  • навыки аккуратного обращения с хрупкими предметами;
  • опыт проведения сборочно-монтажных работ и настройки бытовой радиоэлектронной аппаратуры.

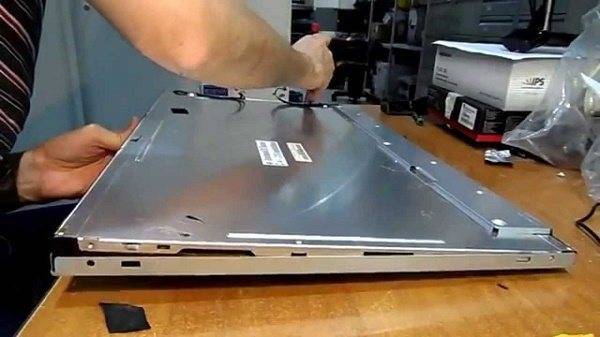

Демонтаж матрицы со стороны задней крышки

Демонтаж неисправной матрицы проводится после вскрытия корпуса телевизионного приемника. При этом доступ к ней может открываться как со стороны задней крышки, так и со стороны экрана (Samsung, Sony Bravia). Прежде, чем приступить к проведению работ по замене матрицы, необходимо:

  • приобрести новую матрицу;
  • подготовить рабочее место, накрыв его мягким материалом (фланель, войлок, плед и пр.);
  • собрать инструменты и материалы, которые могут понадобиться при проведении работ (разнообразные отвертки, пинцет, тонкая металлическая пластина, спирт, салфетки и пр.).

Чтобы получить доступ к матрице с тыльной стороны телевизора, необходимо положить его экраном на мягкую подстилку и выкрутить все крепежные винты, удерживающие заднюю крышку.

Открутив все винты, нужно аккуратно приподнять заднюю крышку и осторожно отсоединить все узлы, которые на ней расположены. Следует знать, что в конструкции некоторых телевизоров (например, LG) задняя панель оснащена специальным лючком, открывающим доступ к элементам при осуществлении сервисного обслуживания, в связи с чем, снимая крышку, необходимо соблюдать особую осторожность, чтобы не повредить идущие к ней шлейфы

Сняв заднюю крышку, владелец получает доступ к матрице, на корпусе которой установлены все электронные узлы

Осторожно отсоединив все шлейфы, идущие к этим модулям, можно приступить к замене матрицы

Демонтаж со стороны экрана

Для демонтажа матрицы с лицевой стороны необходимо положить телевизор экраном вверх и отжать все защелки, с помощью которых держится облицовка панели. Делать это нужно аккуратно, чтобы не поломать защелки. Лучше всего использовать для этой цели заранее приготовленную тонкую металлическую пластину. Сняв облицовку панели, получаем доступ к матрице, которая прикручена к задней крышке телевизора.

Далее необходимо выкрутить весь крепеж, который имеется на задней стенке телевизора, закрывающей доступ к его электронной начинке. Затем нужно отсоединить все шлейфы, которые соединяют матрицу с печатными платами, расположенными на ее корпусе.

Замена матрицы

Если все вышеописанные операции выполнены правильно, то можно приступить к замене. Положив рядом исправную матрицу, аккуратно переносят на нее все электронные узлы, имеющиеся на неисправном элементе. При этом необходимо сразу же подключать к ним соответствующие шлейфы

Затем, протерев края матрицы влажной салфеткой, смоченной в спирте, устанавливают ее на место, крепят штатным крепежом, а потом осторожно подключают сигнальный шлейф и электропитание

Убедившись в отсутствии дефектов, приступают к финишной сборке корпуса телевизионного приемника. Проводят ее в последовательности, обратной разборке. Заканчивается процесс замены матрицы проверкой работоспособности телеприемника. Довольно часто при включении телевизионной панели с новой матрицей изображение на экране отсутствует, чему причиной является ее несогласованность с модулем управления. Чтобы устранить этот недостаток, необходимо настроить телевизор. Порядок действий при этом описывается в сервисной документации, входящей в комплект поставки телевизионной панели.

4K телевизоры

По мнению Алана Криспа, аналитика корпорации NSR, за 4K – будущее. Производительные панели способные воспроизводить видео в формате UltraHD уже доступны на рынке.

Согласно минимальным требованиям, принятым в октябре 2012 года Ассоциацией Потребительской Электроники (CEA) все 4K (UltraHD) телевизоры обязаны соответствовать следующим характеристикам:

  • Разрешение дисплея — не менее 8 миллионов пикселей, 3840 по горизонтали и 2160 по вертикали.
  • Соотношение сторон — 16:9.
  • Повышающий преобразователь — способность масштабирования изображения HD видео и отображение его с разрешением UHD.
  • Цифровой вход — один и более HDMI входов с поддержкой контента с разрешением 3840×2160 с частотой кадров 24p, 30p и 60p кадров в секунду.
  • Колориметрия — способность обрабатывать видео 2160p с цветовым пространством ITU-R BT.709 и поддержка стандартов с более широким цветовым пространством.
  • Глубина цвета — не менее 32 бит

Два фактора, которые мешают широкому распространению 4K видеоприёмников – это высокая цена, и недостаток контента.

Пока нет 4k Blu-ray дисков и телевизионных каналов с вещанием в ультравысоком качестве, подобное устройство останется диковинкой, а не полезным девайсом.

Но уже сейчас видео на панели 4K в FullHD выглядит чётче, чем на любой другой, благодаря увеличенному в четыре раза количеству пикселей.

Экраны с ультравысоким разрешением подходят:

  • чтобы просматривать фотографии, сделанные цифровыми фотоаппаратами, снимающие при высоком (3200х2400) разрешении;
  • для компьютерных игр и максимального эффекта присутствия;
  • просмотра 4K фильмов;

Замена матрицы

Когда корпус полностью снят, вы увидите перед собой металлический каркас матрицы, на котором закреплена вся электроника и соединённые с ней шлейфы.

Последние нужно очень аккуратно отсоединить, чтобы не допустить обрыва. Замена ЖК матрицы в телевизоре – хрупкий процесс. Затем откручиваются все винты, на которых закреплены материнская плата, блок питания и другие компоненты.

После того, как все комплектующие модели отключены от матрицы, нужно распаковать новый экран и в обратном порядке закрепить на нём все платы, шлейфы и динамики. Как только все модули окажутся на своих местах, можно приступать к установке рамки и крышки на место, а также последующей проверке работоспособности устройства.

Устройство телевизора

Несмотря на произошедшую эволюцию и существенное изменение внешнего вида, телевизионные приемники не перестали выполнять свои базовые функции.
А они заключаются в:

  • преобразовании радиосигналов, принятых антенной, в синхронизированный аудио-видео ряд с последующим воспроизведением звука и изображения;
  • регулировании параметров видео (контрастность, яркость и т. д.) и аудио (громкость, тембр и т. д.).

Таким образом, все устройство телевизора можно разделить на три части – радио, видео и аудио:

  • радиочасть преобразует выбранную радиочастоту в две промежуточные частоты – одна для видеосигнала, другая для аудиосигнала;
  • видеочасть преобразует промежуточную частоту видеосигнала на компоненты, которыми управляется схема построения изображения на экране;
  • аудиочасть преобразует промежуточную частоту аудиосигнала в акустический частотный диапазон, который после усиления воспроизводится динамиками.

Несложно понять, что телевизор делает телевизором видеочасть, поскольку без нее получается обычный радиоприемник. Принципов ее построения существовало огромное множество, поскольку для кодирования телевизионного сигнала применялись несколько абсолютно различных систем (PAL, NTSC, СЕКАМ и др.), а элементная база постоянно обновлялась, а периодически и полностью замещалась.
Электронные телевизоры поначалу собирались полностью из электронных ламп. Создание транзисторов и прочих нелинейных полупроводниковых приборов привело сначала к постепенному замещению ими ламп, а затем и к полному их вытеснению по соображения минимизации энергопотребления и массогабаритных параметров телевизоров.


Схема устройства электронного телевизора

Развитие микроэлектроники привело к изобретению микросхем, которые сначала были способны заменять единицы и десятки транзисторов, а затем миллионы различных электронных микрокомпонентов. Одновременно упростился процесс сборки телевизоров до такой степени, что ее стало возможным практически полностью автоматизировать. В результате конвейерной сборки роботами-автоматами, цена телевизоров стала очень маленькой и они стали неотъемлемой частью любой квартиры и дома.
В настоящее время телевизоры собираются в основном из микросхем, транзисторов и законченных функциональных модулей. К последним можно отнести радиочастотный и питающий узлы, в составе которых имеются микросхемы, транзисторы и пассивные компоненты (дроссели, конденсаторы, резисторы и др.).
Миниатюризация элементной базы и создание ЖК и LED панелей позволили создавать телевизоры, толщина и линейный размер экрана которых могут различаться на несколько порядков.

Технология жидкокристаллического телевизора

Жидкокристаллический дисплей, как можно догадаться из названия, представляет собой устройство, в котором используются жидкие кристаллы. Эти кристаллы расположены между двумя пластинами. Эти пластины являются прозрачными и отполированными, а по всей их поверхности расположено большое количество электродов, которые также прозрачны. Через эти электроды идет напряжение, которое поступает к определенным ячейкам матрицы. По сути, вся матрица в таком дисплее и состоит из данных ячеек.

Пластины, между которыми находятся жидкие кристаллы, обработаны особенным образом, что позволяет кристаллам располагаться по-особенному. При этом возле каждой из пластин имеется поляризатор. В качестве подсветки используется флюоресцентная лампа, а также светофильтр, обладающий тремя основными цветами: красным, синим и зеленым.

Недостатки плазмы

Еще одним ответом на вопрос, чем отличается жидкокристаллический телевизор от плазменного, является то, что плазменные телевизоры не такие яркие, как большинство ЖК-телевизоров. Они работают лучше в плохо освещенной или затемненной комнате.

Поверхность экрана является более отражающей, чем большинство ЖК-телевизоров, что означает, что они восприимчивы к бликам — поверхность экрана отражает источники окружающего света.

Плазменные телевизоры более подвержены выгоранию статических изображений. Тем не менее, эта проблема значительно уменьшилась в последние годы в результате «орбиты пикселей» и связанных с ними технологий.

Отличие плазмы от жк телевизора заключается еще и в том, что плазменные телевизоры генерируют больше тепла и потребляют больше энергии, чем ЖК-телевизоры, из-за необходимости освещения люминофоров для создания изображений.

Не работает также на больших высотах.

Еще одним фактором, который отвечает на вопрос, чем отличается жк телевизор от плазмы, является то, что у последнего потенциально короче срок службы дисплея. Первые модели плазмы имели ресурс на 30 000 часов или 8 часов просмотра в течение 9 лет, что было меньше, чем ЖК. Тем не менее, срок службы экрана в настоящее время улучшился. И в настоящее время стандартная оценка срока службы составляет 60 000 часов, причем некоторые модели оцениваются в 100 000 часов из-за технологических усовершенствований.

Достоинства и недостатки плазменных телевизоров

Контрастность является одной из наиболее важных характеристик качества изображения. Картинка на экране с высокой контрастностью будет выглядеть более реалистичной и пространственной. Это самый большой плюс плазмы, по сравнению с обычной ЖК технологией. Современные OLED TV имеют более контрастное отображение.

Основные плюсы плазменных телевизоров:

высокая контрастность;
максимально широкие углы обзора;
глубокий насыщенный черный и белый цвет;
качественное изображение с высокой цветопередачей;
более «мягкая» для зрения картинка;
высокая скорость обновления изображения;
толерантное отношение к сигналу невысокого качества;
улучшенная передача динамических сцен, это важно при просмотре спортивных соревнований и фильмов в жанре «экшен»;
большой срок службы – до 35 лет.

Недостатки плазмы:

  • отсутствие моделей с малой диагональю;
  • нагрев при длительном просмотре;
  • высокое потребление электроэнергии. Плазменный ТВ 42 дюйма потребляет примерно 160 – 190 Вт/час и 0,5 Вт в режиме ожидания;
  • выгорание в каком-либо месте экрана при постоянном статичном элементе изображения. Происходит из-за продолжительного нагрева люминофора и последующего его испарения. В ранних моделях эффект намного более заметен, чем в современных.
  • яркость уступает ЖК телевизорам изготовленных по технологии OLED. С обычными ЖК примерно паритет. Все зависит от качества подсветки и матрицы у ЖК ТВ;
  • максимальное разрешение у 65 дюймовых панелей составляет 1920х1080 точек (FullHD). У меньших моделей оно еще ниже;
  • непригоден для игр из-за высокого отклика экрана на действия пользователя (не менее 40 миллисекунд).

Много электроэнергии уходит на преобразование инертного газа в плазму. Для охлаждения предусмотрены вентиляторы, которые дополнительно увеличивают энергопотребление.

Выгорание пикселей у плазмы может происходить при подаче на экран статического изображения, например, при подключении к компьютеру. При обычном просмотре это явление может совсем не происходить. Новые модели телевизоров проблем выгорания пикселей практически не имеют.

Основные конструктивные элементы телевизора

Телевизор состоит из тех же главных функциональных блоков, что и десятки лет назад. У него есть блок питания с несколькими выходами для энергоснабжения отдельных модулей. Всегда присутствует система взаимодействия с пользователем. Она изменилась, из круглых механических переключателей и ползунковых регуляторов превратившись в полностью электронное решение с сенсорными клавишами и узлом приема сигналов, посылаемых пультом ДУ.

Есть и два главных блока современного телевизора — это система обработки сигнала (телевизионного или полученного от внешнего устройства) и дисплей. Последний имеет довольно сложную структуру. Она включает цветовую матрицу с тысячами элементарных точек и систему их активации. Здесь есть подсветка, светофильтры, контуры контроля и еще много других технических решений.

Но если рассматривать только привычные форматы современного телевизора с плоской панелью дисплея, технологии формирования изображения на протяжении многих лет изменились мало. Стали лучше элементы создания цветных точек. Увеличились углы обзора и скорость их реагирования. Однако и плазменный, и жидкокристаллический, и LED дисплей функционируют очень похоже. Принцип работы телевизора современного класса основан на обработке огромного массива из элементарных источников формирования цвета, которые и складываются в единую яркую и четкую картинку.

Проекционный

В основу принципа действия проекционных телевизоров заложен алгоритм передачи качественного изображения с минимизированного передатчика на большой экран. Передаваемое изображение формируется внутри самого проекционного телевизора, при посредстве небольшого источника, составленного из электрических трубок или жидкокристаллического дисплея. Дальше при помощи зеркал и оптических приспособлений его проецируют на подготовленный экран.

Каково устройство телевизора? Вся конструкция состоит из звуковой системы, проектора, панели управления и экрана. В моделях, предназначенных для домашнего использования, все составляющие заключены в общем корпусе. По этой причине они получаются габаритными. Проекционный способ передачи изображения позволяет совмещать мягкость и сочность полученной картинки, а также широкие возможности цветового разрешения. В дополнении изображение, передаваемое проекционными телевизорами, совершенно избавлено от зернистости, которая является недостатком кинескопов.

Цифровой DVB-T2

DVB (цифровое видеовещание) – это совокупность стандартов цифрового телевидения, которые были разработаны международным консорциумом DVB Project.

Различают три типа стандартов:

  • DVB-T; стандарт эфирного телевидения.
  • DVB-C; стандарт кабельного телевидения.
  • DVB-S; стандарт спутникового телевидения.

Чтобы телевизор мог принять, «понять» и воспроизвести видео и аудио, переданное в соответствии с одним из этих стандартов вещания, в нём нужен установленный, соответствующий стандарту, декодер (тюнер).

DVB-T, точнее, его усовершенствованная модификация – DVB-T2 встраивают в свои модели телевизоров многие производители. Делают они, это руководствуясь высоким спросом среди покупателей. Ведь купив его не нужно платить за кабельное или спутниковое телевидение раз в месяц или год. Достаточно подключить, и пользоваться бесплатным телевидением, без дополнительного оборудования. DVB-T2 тюнер принимает цифровой сигнал посредством обычной антенны и декодирует его в видео HD-качества.

Преимущества от установки:

  • Большое количество транслируемых каналов (от 20 до 100, в зависимости от зоны вещания);
  • Цифровой сигнал более устойчив к искажениям, чем аналоговый;
  • Высокое качество изображения и звука(HD-качество).

Как устроены плазменные панели

Плазменная матрица представляет собой совокупность миниатюрных флуоресцентных ламп (газовых ячеек), при прохождении тока через них происходит свечение. Каждый пиксель такой матрицы представляет собой конденсатор с электродами, состоящий из трех лампочек с ионизированным газом. При активизации ячейки электрическим зарядом, светится одна из ламп, излучая свет одного из трех основных цветов (синего, зеленого или красного). Скорость смены цветности и порядка работы ламп составляет минимум 400 Гц, что не заметно человеческому глазу. В результате зритель видит «картинку» высокого качества и яркости, не замечая мельканий. Данная частота превосходит скорость работы ЖК матриц, где добавляют черные пиксели для улучшения данного параметра.

Устройство плазменной панели

При визуальном осмотре телевизора определить его тип (плазменный или жидкокристаллический) можно по цвету экрана в выключенном состоянии. У плазмы он зеленоватого (болотного) цвета. В процессе эксплуатации его можно распознать по температуре: в работе такой телевизор сильно греется.

Приобретают этот тип техники «киногурманы», для которых имеет значение скорость смены кадра, качество цветопередачи и глубина черного цвета.

Проблема плазменных телевизоров – фиксированная картинка в течение длительного времени. В плазменной матрице такое место «выгорает», оставаясь навсегда полупрозрачной тенью. Часто такая ситуация возникает при зависании DVD-проигрывателя: когда он стоит на паузе, или пользователь не выключил его после просмотре фильма, и аббревиатура «DVD» всю ночь светилась на экране. Такое происходит и при аккуратном использовании, например, если есть любимый телевизионный канал, его значок также останется тенью.

Одна из проблем плазмы — выгорание экрана под статичной картинкой

Такие значительные недостатки вкупе с большим расходом энергии сделали плазмы непопулярными, а впоследствии и вообще невостребованными. Пришедшие на смену LED и светодиодные матрицы оказались значительно лучше: при похожем качестве картинки и сами стоят меньше, и электричество потребляют экономичнее.

Жидкокристаллический телевизор

Как работают ЖК телевизоры

Жидкокристаллические телевизоры можно разделить на две основных группы по используемой технологии.

Раньше под ЖК подразумевали только экраны, в которых для подсвечивания пикселей использовались флуоресцентные лампы. Сейчас все больше используются лед-телевизоры. Они работают по такому же принципу, но вместо флуоресцентных здесь применяются светодиоды.

Панели CCFL LCD изготовлены из двух слоев материала, поляризованных и соединенных вместе. Слои пропускают свет. Один из них покрыт полимером, удерживающим жидкие кристаллы. Электрический ток проходит через них. Свет может пропускаться или блокироваться. В зависимости от этого формируется картинка.

ЖК кристаллы сами не производят свет, их называют пропускающими. Поэтому им нужен внешний источник. Они могут быть:

  • Флуоресцентные
  • Светодиоды

В зависимости от того, какой источник используется, получают разные типы ЖК экранов. Тепла они излучается значительно меньше.

Преимущества ЖК телевизора

Общие преимущества всех типов ЖК:

  • Яркость больше, чем у плазмы
  • Потребляет меньше энергии
  • Дешевле плазмы

LED дисплеи отличаются улучшенной цветопередачей, сама система занимает меньше места.

ЖК телевизоры легче, поэтому на их транспортировку уходит меньше средств и сил. Их проще установить на стену. Современные дорогие модели имеют защиту от механических воздействий и могут не повредиться даже после падения. Некоторые из них защищены от попадания воды в корпус.

Недостатки

Недостатки экранов LCD:

  • Неглубокий черный
  • Хуже цветопередача

Для LED дисплеев:

  • Высокая цена
  • Не совсем равномерная подсветка. Но это почти не заметно невооруженным глазом.

Жидкокристаллический

Устройство ЖК-телевизоров создано по принципу поляризации заданного светового потока, проходящего через кристаллы. LCD-панель представлена в виде двух слоев, состоящих из специального поляризованного стекла, которые соединяют вместе. Первый слой покрывают нужным полимером, в котором содержатся особые жидкие кристаллы. Затем ток электричества проходит через них, заставляя все кристаллы вращаться по определенной траектории. Тем временем, подвижные кристаллы пропускают сквозь следующий слой стекла необходимое количество света.

Для прохождения света сквозь жидкие кристаллы нужен внешний источник. Его располагают за пределами поляризованного стекла. Жидкие кристаллы пропускают сквозь себя свет ламп, а так как они находятся в определенном положении, то появляется изображение при помощи фильтра.

LED-телевизоры устроены иначе. Для подсветки жидкокристаллической матрицы здесь применяют светодиоды. Они потребляют намного меньше энергии, а также выдают большую яркость. Эти устройства обладают более качественной цветопередачей и более четкой контрастностью. А также у них увеличен срок службы и работа сопровождается меньшим тепловыделением. По ошибке некоторые люди считают эту систему устройством цифрового телевизора, однако, цифровое ТВ – это лишь способ передачи сигнала.

LCD телевизоры

Принцип работы LCD телевизора абсолютно аналогичен плазменному. Однако есть ключевые различия в применяемых методах формирования цветовой точки. В ЖК матрице нет ячеек с газом — вместо них используются мельчайшие емкости-цилиндрики с жидкими кристаллами.

Это вещество имеет свойство ориентировки в электрическом поле. У ЖК матрицы есть два слоя электродов спереди и сзади. Подавая на них определенное напряжение, система управления заставляет кристаллы поворачиваться на строго контролируемый угол. Схема создания цветовой точки стандартная. Оттенок формируется смешиванием трех волн, красного, синего, зеленого спектра.

Важно! Однако есть одна проблема: ЖК матрица не излучает свет. Как плазменную, ее нельзя просто повесить на стену или поставить на столе

Поэтому в устройство ЖК телевизора всегда входит подсветка. Она представляет собой набор из газоразрядных ламп. Работая на просвет, они и формируют видимое изображение на экране.

Сегодня существует две, можно сказать, зеркальных схемы работы ЖК матриц.

  1. Нормально прозрачные дисплеи. Это матрицы класса TN-Film, VA, TFT. Без подачи напряжения на их элементарные ячейки кристаллы ориентированы перпендикулярно плоскости дисплея. Свет ламп, установленных в корпусе телевизора, проходит в направлении наблюдателя без потерь. Недостаток технологии в том, что кристаллы не могут повернуться на полные 90 градусов, из-за чего невозможно сформировать идеально черную точку.
  2. Нормально непрозрачные дисплеи. Это матрицы IPS. Без подачи управляющих импульсов кристаллы в их элементарных ячейках расположены параллельно плоскости. То есть, блокируют подсветку и экран остается абсолютно черным. Но создать идеально белый цвет невозможно.

Обе эти технологии, применяемые в производстве ЖК дисплеев, имеют недостатки. Во-первых, матрицы легко повредить ударом или давлением, переохлаждением. Нормально прозрачные дисплеи не могут отображать оттенки во всем диапазоне волн, видимых человеческим глазом. В противовес, непрозрачные матрицы отличает глубокий черный цвет, широкий диапазон отображаемых оттенков, но сравнительно высокое энергопотребление.

Краткая итоговая таблица

Чтобы оценить преимущества и недостатки каждой модели наглядно, используют таблицу с краткими характеристиками.

ПоказательПлазмаЖК
основа для работыГаз и токЖидкие кристаллы
Качество картинкиЛучший баланс черного цвета, контрастностьЦвета ярче, разрешение выше
Цветопередача зависит отРавномерно подсвечивается каждый пиксельМодели сопровождающей лампы
Угол обзораДо 160 градусовТот же
Срок эксплуатацииДо 60 тысяч часовДо 100 тысяч часов
Скорость откликаВышеНиже
ЭнергозатратностьВыше, дополнительный шумНиже примерно в два раза
СтоимостьДешевлеДороже примерно на четверть

Данный список отличий поможет определиться с выбором, главное – выбрать критерии, которые для пользователя являются наиболее важными.

Покупка телевизора означает выбор между несколькими разноплановыми моделями. Отличаются многие параметры – принцип действия, качество изображения, угол обзора и иные

Каждый вариант имеет определенные преимущества и недостатки, которые важно знать заранее и учитывать в процессе
