Установка розеток в ванной комнате: нормы безопасности + монтажный инструктаж

Требования электробезопасности (УЗО и заземление)

Обязательным требованием является использование автоматов УЗО (устройство защитного отключения). Они обеспечивают срабатывание выключателей электропитания в тех случаях, когда появляется опасность для человека:

  • Утечка на корпус;
  • Короткое замыкание;
  • Прикосновение к токоведущим частям.

Основной параметр, по которому подбирается автомат УЗО – значение тока утечки. Он измеряется в мкА и его величина указывается на корпусе прибора. Максимальный порог срабатывания УЗО должен составлять не более 30 мкА.


Схема монтажа электропитания стиральной машины

Можно использовать выключатель, рассчитанный на 10 мкА. Он обеспечивает повышенный уровень безопасности, однако предъявляет более жесткие требования к сопротивлению изоляции токоведущих частей. Чаще всего более чувствительные выключатели используются на вновь прокладываемых линиях, чтобы избежать слишком частых ложных срабатываний.

Подключение автоматов УЗО к питающей линии необходимо делать вне ванной комнаты. Чаще всего блок устанавливается во входном электрическом щитке квартиры. Необходимым условием эффективного функционирования системы безопасности является использование кабеля с отдельным заземляющим проводником. Через него осуществляется выравнивание потенциалов до безопасного уровня. Подключение можно выполнить к соответствующим контактам во входном щитке. Не допускается выполнять заземление на металлические трубопроводы или строительную арматуру.

Требования ПУЭ и другие нормативы

Ванную комнату делят на зоны, которые указывают на допустимость или недопустимость установки в них электрооборудования. На рисунке ниже изображены кратко схематически эти зоны и расстояния до элементов санузла – ванной, раковины и пр. Подробнее о них читайте в ГОСТ Р 50571.11-96 (МЭК 364-7-701-84) Электроустановки зданий. Часть 7. Требования к специальным электроустановкам. Раздел 701. Ванные и душевые помещения.

Зоны ванной комнаты по электробезопасности:

  • 0 – это непосредственно там, где есть вода (раковина, поддон душевой кабины и т.д.).
  • 1 – окружает предыдущую область, обычно это прилегающие стены.
  • 2 – находится на расстоянии 60 см, а для душевой кабины и подобных емкостей не прямоугольной формы в радиусе 60 см от краёв зоны 0.
  • 3 – условно безопасная. Находится за пределами второй, то есть более чем 60 см от умывальников и прочего.

Более подробное описание вы можете найти в выше указанном ГОСТе. А что нам говорят требования ПУЭ? Для этого перейдем к пункту ПУЭ 7.1, и рассмотрим некоторые выдержки из текста:

7.1.40 описывает требования к прокладке проводки. В нём говорится о том, что допустима как открытая прокладка кабелей, так и скрытая электропроводка. Допустимая температура их изоляции должна быть не менее 170 °С.

7.1.47 описывает допустимость установки тех или иных изделий в санузле, в соответствующих зонах (таблица составлена по тексту из оригинала):

ЗонаКласс защищенностиЧто может использоваться
IРХ7электроприборы напряжением до 12 В, причем источник питания должен размещаться за пределами этой зоны;
1IРХ5только водонагреватели
2IРХ4 (IРХ5 для общественных мест)водонагреватели и светильники класса защиты 2
3IРХ1 (IРХ5 для общественных мест)Всё остальное

*в зонах 0, 1 и 2 не допускается установка соединительных коробок, распредустройств и устройств управления.

7.1.48 рассматривает возможность установки штепсельных розеток в ванной комнате вообще. В нём идёт речь о том, что в общественных душевых розетки устанавливать нельзя, но в ванных комнатах квартир или гостиничных номерах можно устанавливать только в 3 зоне, по ГОСТ Р 50571.11-96. При этом они должны быть подключены через разделительные трансформаторы (что не удобно и дорого в большинстве случаев), или через УЗО и дифавтоматы с током срабатывания не больше 30 мА. Также электроустановочные изделия устанавливают на расстоянии не меньше чем 0,6 метра от дверей душевой кабины.

Итак, подведем итоги, где установить розетки в ванной комнате и как подключить по ГОСТу?

По нормам ПУЭ и ГОСТ они должны быть подключены через УЗО с током срабатывания не больше 30 мА, располагаться не ближе 60 см от дверей душевой кабины и находится в 3 зоне. При этом проводка может быть скрытой и открытой. Распределительные коробки размещайте на таком же удалении, а еще лучше за пределами ванной комнаты.

Также отсюда следует, что расположение электроточек выбирается только согласно зонам. При этом не регламентируется, на какой высоте от пола или какое расстояние от потолка допустимо. Устанавливайте их так, чтобы было удобно подключать и отключать электроприборы. Также предусмотрите возможность попадания брызг или потоков воды на электроприборы и их разъёмы для подключения – она должна быть исключена.

Это значит, что и у умывальника в ванной комнате также запрещена установка розеток. Нужно выносить их в зону 3, т.е. на 60 см от него, а если ближе, то использовать в таком случае изделие обязательно с защитой IPx4, то есть с защитной шторкой. Отличным примером является серия качественных накладных электроустановочных изделий Legrand Plexo:

Ни над раковиной, ни под ней не стоит устанавливать даже такие защищенные изделия, так как вы не можете предвидеть куда потечет вода, если где-то повредятся элементы водопровода. Выполнение требований ПУЭ – это ваша безопасность.

Подробнее о степени защиты IP вы можете узнать, перейдя на статью, на которую мы сослались.

Как правильно установить розетку в ванной комнате

Чтоб правильно установить розетки в ванную комнату вам необходимо выполнить целый ряд мероприятий. Прежде всего определиться с местом расположения розетки, создать технические условия для ее подключения и наконец выполнить сам монтаж. И дабы не быть голословными давайте рассмотрим каждый из этих этапов отдельно.

Расположение розеток в ванной комнате

Прежде всего следует определиться с расположением розеток. Ведь волне логично, что располагать их в зоне возможного попадания воды нельзя.

И нормы ГОСТ Р 50571.11-96 предусматривают целых 4 зоны в ванной комнате, которые зависят от типа установленного душа или ванной.

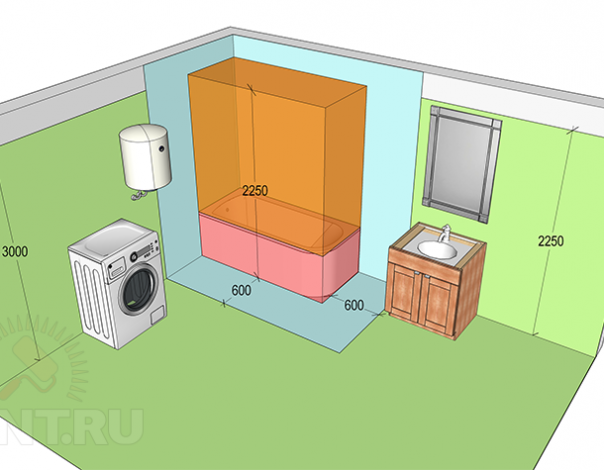

Зоны в ванной комнате согласно ГОСТ Р 50571.11-96

Итак:

  • Согласно п.7.1.47 ПУЭ розетка в ванной комнате должна быть установлена в зоне 3. Зоной три называется зона на расстоянии не менее 60 см от края ванной или поддона душевой кабинки. Если имеется сплошная стенка между ванной или душем и, то отчет ведется от нее.
  • Отдельным вопросом является открытый душ, не имеющий поддона. В этом случае краем от которого мы ведем отчет, является воображаемая плоскость на расстоянии в 60 см. То есть инструкция позволяет разместить розетку не ближе чем в 120 см от вертикальной линии точки установления душа.
  • Еще одним требованием которое предъявляется к розеткам и светильникам в ванной комнате является их расположение относительно двери. Согласно ГОСТ Р 50571.11-96 эти устройства должны располагаться не ближе чем в 60 см от двери.
  • Нельзя размещать розетки над мойками, а также под ними. Вообще место размещения розетки должно быть выбрано таким образом, дабы было удобно ее обслуживать.
  • Кроме того, учитывая, что ванная комната может быть затоплена нельзя размещать розетки в возможной зоне затопления. Поэтому обычно их располагают на высоте в 1 – 1,2 метра от уровня пола.

Технические условия для подключения электроприборов в ванной комнате

Определившись с местом расположения розетки, нельзя обходить вопрос и требований, предъявляемых к ее монтажу (см. Установка розеток и выключателей своими руками). И требования эти не только к самой розетке, но и к проводке в ванной комнате.

Итак:

Согласно все того же п.7.1.47 ПУЭ розетка для ванной комнаты должна иметь класс защиты от водопроницаемости не ниже 5. Такие розетки обычно имеют открытый тип исполнения.

На фото представлены розетки открытого типа исполнения

  • Вторым важным аспектом для розеток, монтируемых в ванной комнате, является способ ее подключения. Согласно п.7.1.48 ПУЭ подключение может быть выполнено либо через разделительный трансформатор, либо через устройство защитного отключения – УЗО.
  • Вариант установки разделительного трансформатора, для ванной комнаты достаточно сомнительное удовольствие. Ведь цена вопроса и относительно большие габариты такого устройства делают его далеко не оптимальным выбором.
  • Совсем другое дело автомат УЗО. Он достаточно компактен, его стоимость не высока, а подключение не вызовет проблем даже без наличия специальных знаний. Тем более что автомат УЗО может быть установлен как на группе, питающей данную розетку, так и на самой розетке.

Автомат УЗО на 30мА

Нельзя обойти внимание и электропроводку для розеток и светильников в ванной комнате. Ведь она не должна содержать распределительных коробок непосредственно в данной комнате

Кроме того, согласно п.12.22 ВСН 59 – 88 проводка в ванной комнате должна выполняться скрытым способом

При этом она должна монтироваться в полихлорвиниловых или изоляционных трубах. Допускается применять соответствующие гофрированные шланги (см. Как выбирается гофра металлическая для проводки) как на видео.

Порядок выполнения работ

Правильное планирование работ помогает сделать монтаж быстро и правильно. Он включает подготовительный этап, сам монтаж и проверку качества.

Составление плана и принципиальной электрической схемы

Прежде чем приступать к монтажу электропроводки в ванной комнате, нужно составить и законспектировать план работ. Решите, где будут расположены главные объекты — ванна или кабинка для приема душа, раковина и так далее. Сделав это, вы сможете определиться, в каких точках поместятся крупногабаритные бытовые приборы (если они будут в ванной): стиральная машинка и/или бойлер.

Затем нужно разобраться с освещением комнаты. Основной осветительный прибор можно установить на потолок или стену. Выше раковины обычно размещают дополнительные светильники. Следующий шаг — подсчет необходимого числа розеток и выключателей. Перебарщивать с такими электротехническими элементами нельзя: их должно быть минимум, но достаточно для питания основных приборов. Кроме того, помните о необходимости защиты от пыли и влаги.


Схема подключения электрооборудования в ванной.

Когда на руках будет подробный план расположения крупных объектов, бытовых приборов и электрических точек, можно приступить к составлению схемы проводки в помещении. Нужно подсчитать общую мощность, которую потребляют все электроприборы в ванной. По возможности вынесите одну-две розетки и выключатели за пределы ванной комнаты. Установить их можно около входа. Распределительная коробка должна организовываться исключительно за пределами помещения. Для каждого бытового прибора следует отвести отдельный дифавтомат.

Демонтаж старой проводки

Если в квартире старая проводка, ее удаляют, чтобы избежать частых выбиваний автоматов, перегревов и возгораний. Не годится двухжильная алюминиевая. Если прошло 20 и больше лет после прокладки, ей трудно питать современные приборы: недостаточное сечение, ослаблена скрутка.

Разделение пространства на зоны

Список ниже — зональное деление ванной комнаты (санузла) на участки по критерию «электрической опасности» (от наиболее к менее опасным):

  1. Зона 0. Ванная и душевая — участок максимального риска.
  2. Зона №1. Мнимые стены, расположенные по краям ванной или поддона душевой кабинки. Уровень угрозы немногим меньше, чем в нулевой зоне.
  3. Зона №2. Буферный участок шириной 60 см от краев зоны №1.
  4. Зона №3. Остальной участок от зоны №2, шириной до 240 см. Место считается наиболее безопасным.


Пример зонирования пространства в ванной комнате. Выполните разметку ванной в соответствии с зональным делением выше. Для каждой отдельной зоны существуют свои требования по электрической безопасности:

  1. В «нулевой» зоне необходимы приборы и материалы с наивысшей степенью защиты от влаги (IP*7, первая цифра — защита от пыли). Настоятельно рекомендуется использовать устройства (например, может понадобиться дополнительный светильник) с напряжением до 12 В. Источник питания 220 В должен располагаться за пределами зоны. Убедитесь в отсутствии гальванической связи.
  2. В первой зоне достаточно установить приборы с защитой от влаги IP*5. В этом участке можно размещать оборудование для нагрева воды. Достаточно убедиться в соответствии класса защиты указанному нормативу. В таком случае эксплуатация приборов будет безопасной.
  3. Во второй зоне потребуются изделия класса IP*4. По степени защиты они практически не отличаются от предыдущих.
  4. В третьей зоне допустима минимальная защита IP*1, поскольку вероятность попадания брызг и капель минимальна. На этих участках можно монтировать розетки.


Степень защиты светильников в зависимости от зоны.

Монтаж проводки

После того как стены были размечены, а расчеты проведены, нужно максимально точно подготовить места для светильников, выключателей и розеток. Далее, в зависимости от вида отделки, возможны несколько вариантов, как поместить провода в стене:

  1. Между декоративным покрытием и стенкой имеется пустота.
  2. Между покрытием и стеной кабель провести трудно из-за небольшого зазора.
  3. Панели отсутствуют.

Первый вариант предполагает наличие пустот, в которых размещаются провода в гофрированном рукаве, проведенные через просверленные отверстия в вертикальных профилях.

Второй вариант предполагает штробирование стен непосредственно с укладкой кабеля в рукаве в штробу и фиксацией его специальными скобами.

В третьем случае так же, как и во втором, создаются полости, однако они должны быть такой глубины, чтобы проводка в гофрированном рукаве полностью поместилась там. После чего штробы следует замазать алебастровым раствором и выровнять.

Составление схемы прокладки кабеля

Схема помогает электрику, особенно непрофессиональному, сделать правильную разводку, избежать ошибок. Начинают с определения места установки мебели, сантехники и бытового электрооборудования. Дальше выбирают место для розеток, которые должны быть отдельными для каждого прибора. Их требуется расположить на расстоянии не менее 70 см от ванны, раковины. Высота от пола — 90 см.

На бумаге составляют план с указанием электроточек и линий подвода, затем переносят на поверхность. Кабели прокладывают горизонтально по стене в верхней части, спуск к розеткам вертикальный. Каждый прибор, розетка подключаются отдельно от распределительной коробки или щитка, которые находятся снаружи. Разрешается прокладка проводки под натяжным потолком.

Открытая или закрытая проводка

Правила не ограничивают способ монтажа проводки. Прокладку разрешается выполнять закрытую или открытую. В последнем случае ограничения касаются только изоляции кабеля: он должен предназначаться для применения в помещениях с влажной средой.

Скрытую проводку монтируют в зависимости от способа отделки:

  • в штробах, закрывая потом штукатуркой, плиткой;
  • в пространстве между стеной и декоративными панелями;
  • за навесным или натяжным потолком.

В последних 2 случаях желательно проводку спрятать в пластиковую защиту, хотя это не обязательно при соответствующей изоляции. Гофра в штробах — это лишнее, лучше добавить в раствор для заделки канавок гидробарьер — специальную присадку.

Расчет мощности оборудования

Большое значение для ванной имеет правильно подобранное сечение кабеля. Оборудование будет работать и в том случае, если оно недостаточное, но жилы при этом нагреваются, изоляция плавится. Во влажном помещении это опасно: ток пойдет по стенам, высока вероятность поражения людей.

Правилами рекомендовано монтировать такую трехжильную медную проводку марки ВВГ:

  • к светильникам — с жилами 0,5 мм²;
  • к розеткам для подключения фена и бритвы — 1 мм²;
  • для стиральных машин, водогрейных устройств до 3 кВт — 1,5 мм²;
  • для более мощных установок — 2,5 мм².

Экономить на проводке не стоит. Лучше взять сечение на 1 ступень выше. Тип изоляции также можно выбрать более совершенный.

Правила установки розетки

Исходя из требований, предъявляемых к расположению устройства в ГОСТе, выделим ключевые правила монтажа:

  • Размещение розеток влагозащищенного класса IPх4 и выше допускается только в третьей зоне. Влагостойкий класс устройств предполагает наличие защиты от брызг воды в виде герметичных резинок и крышки. Также в самих отверстиях должны быть специальные шторки, предотвращающие попадание жидкости. Некоторые электротехнические изделия могут обеспечивать владельцу ванной безопасность даже при открытой крышке со вставленной вилкой. Речь идет об устройствах класса IPх6.
  • Электропроводку необходимо маскировать в специальном гофре. Металлические трубы или скобы в данном случае запрещены. Также не рекомендуется проводить проводку в гофре под самой ванной, поскольку она не будет должны образом обеспечена от попадания воды.
  • Для подключения устройства используется трехжильный медный кабель с сечением 2,5 мм. Проводник должен быть заземлен лишь для своей группы.
  • Подключение осуществляется через дифференцированный автомат или УЗО с показателем напряжения до 30 мА. Специалисты рекомендуют эксплуатировать более чувствительные защитные агрегаты с мощностью 10 мА. Дорогостоящие устройства с таким уровнем тока зачастую приходится заказывать, поскольку в свободной торговле их редко можно встретить.

  • Стиральная машинка может допускать утечку тока в пределах 1,5 мА на 1 кВт. Если же некогда исправный ТЭН начнет сыреть, то данный показатель может увеличиться до нескольких десятков мА. Что в конечном итоге будет приводить к регулярному выключению машинки-автомат. При этом утечка крайне мала, чтобы на нее реагировал УЗО, однако достаточно чувствительна для рук во время мытья под краном. К тому же ток будет постепенно способствовать образованию коррозии на трубах.

Как вариант, это может быть громоздкий вариант разделительного трансформатора. Впрочем, его габариты заставляют серьезно задуматься об установке УЗО.

Стоит также позаботиться и об установке системы уравнивания потенциалов. Заземление всех металлических компонентов в помещении ванной является необходимым условием для безопасности. Речь идет о стальном водопроводе, чугунной ванне, и прочих инженерных коммуникациях.

Правила прокладки электрокабеля

При ремонте новых домов проводку не демонтируют, розетки устанавливают в предусмотренных для этого местах. В зданиях старой постройки электрические кабели нужно заменять. Алюминиевая проводка не выдерживает нагрузки, поэтому применяют медные провода сечением более 1,5 мм². Для бытовой техники создают мощные силовые линии, снабженные УЗО. Для распределения проводов используют специальные коробки. Их размещают под потолком с учетом требований безопасности.

Электропровод с резиновой защитной трубкой.

При прямом подключении проводку скрывают под напольной плиткой, подвесными потолочными конструкциями. Кабели закрывают резиновыми защитными рукавами. Безопасной для ванной комнаты считается внутренняя проводка, прокладываемая в штробах. Наружный тип применяют редко, в таком случае кабели закрывают пластиковыми каналами.

Выполнение монтажных работ

Для установки электротехнического элемента в помещении с повышенной влажностью воздуха, наиболее приемлемым вариантом будет применение закрытого способа установки этого электрического элемента. Для этой цели в стене делается канал с помощью зубила и молотка. Глубина канала, обычно, не превышает 2 — 3 см. Штроба делается от предполагаемого места установки розетки до ближайшей распределительной коробки, которая находится за пределами ванной комнаты.

диэлектрические трубки, внутри которых размещается кабель. Для дополнительной изоляции основного провода, в таких местах, можно использовать поливинилхлоридный кембрик. Внутри стены кабель закрепляется при помощи специальных скоб. Можно использовать для этой цели дюбель, на который закрепляется кольцо
из кембрика. Диаметр такого кольца подбирается таким образом, чтобы электрический кабель, который будет находиться внутри, был надёжно зафиксирован.
Необходимо помнить о том, что монтажу электрического элемента, должно предшествовать полное отключение электричества в доме. Только в этом случае можно не опасаться удара электрическим током при осуществлении монтажных работ.Марка кабеля, который применяется для установки элементов электротехнической арматуры, должна быть подобрана в зависимости от предельной нагрузки, которая может возникнуть при подключении самого мощного прибора в ванной комнате. В большинстве случаев для монтажных работ используется кабель медный кабель сечением не менее 2,5 мм2.Монтаж внутренних розеток должен осуществляться в специальные монтажные коробки. Для установки подрозетника в бетонные стены применяется специальная коронная насадка диаметром 67 мм.

Установочная коробка должна быть надёжно зафиксирована в отверстии, сделанном короновидной насадкой. Для фиксации применяется гипсовый раствор, которым заделывают все пустоты между стеной и коробкой. Подрозетник должен быть установлен таким образом, чтобы его края не выступали за плоскость стены.


Кабель размещённый в штробе, также необходимо зафиксировать с помощью гипсовой шпатлёвки. Когда раствор затвердеет можно приступать к установке и подключению розетки в ванной комнате. Для этого с электрического устройства снимается декоративная накладка, и провода фиксируются к клеммам с помощью винтового зажима. Затем внутренняя часть розетки размещается внутри установочной коробки и фиксируется с помощью выдвигающихся «лапок». Для того чтобы электрический элемент разместился внутри подрозетника идеально ровно, следует затягивать винты, которые выдвигают крепёж, равномерно. Когда монтаж внутренней части розетки будет завершён, устанавливается декоративная накладка. В большинстве моделей для установки внешней части розетки достаточно совместить её с установленной внутренней частью и осуществить закручивание винта, расположенного посередине.
На этом установку розетки можно считать завершённой. Достаточно будет включить электрический ток и проверить работоспособность устройства. Если все действия по установки электротехнического элемента были осуществлены правильно, то розетка будет работать безукоризненно с любым электрическим прибором, имеющим максимальное значение мощности не превышающее предельную нагрузку работы элемента электротехнической арматуры.

Что в итоге

Учитывая количество современных электроприборов, розетка в любом случае нужна и в ванной комнате. Главное в этом вопросе это правильно выбрать место для ее установки, подобрать устройство с соответствующим классом влагозащищенности и обеспечить защиту самого человека от поражения электрическим током.

В случае, когда для монтажа розеток приглашаются электрики со стороны, то не помешает уточнить у них, где и как надо производить монтаж этих устройств. Если мастерам без разницы куда их устанавливать, то стоит задуматься про их квалификацию и необходимость получения таких услуг.

Что в итоге

Учитывая количество современных электроприборов, розетка в любом случае нужна и в ванной комнате. Главное в этом вопросе это правильно выбрать место для ее установки, подобрать устройство с соответствующим классом влагозащищенности и обеспечить защиту самого человека от поражения электрическим током.

В случае, когда для монтажа розеток приглашаются электрики со стороны, то не помешает уточнить у них, где и как надо производить монтаж этих устройств. Если мастерам без разницы куда их устанавливать, то стоит задуматься про их квалификацию и необходимость получения таких услуг.

Выводы и полезное видео по теме

С какими сложностями можно столкнуться при монтаже электроточек в ванной комнате и как с ними справиться, вы узнаете из представленных видеороликов.

Видео с комментариями на тему монтажа розетки:

О нюансах работы с кафельной плиткой:

Профессиональная установка блока розеток на кафель:

Монтаж накладной розетки:

Электромонтажные работы требуют определенного мастерства и соблюдения техники безопасности. Однако домашние мастера легко справляются с такими мероприятиями, как замена и монтаж розеток и выключателей. Если все же возникают затруднения или требуются работы повышенной сложности, лучше обратиться к профессиональным электрикам.
