Установка и подключение расширительного бака в открытых и закрытых вариантах отопительных систем

Монтаж бачка в закрытой системе отопления

Установка расширительного бака в данном случае будет сложнее. В процессе выполнения операций с баком не следует прикладывать к емкости слишком сильные механические воздействия. Надо убедиться в отсутствии статических нагрузок на него со стороны других элементов системы отопления. После завершения работ должен быть сохранен свободный доступ к защитному воздушному клапану, крану, иным функциональным частям буферной емкости.

Читать также: Трехходовой клапан для отопления: установка смесителя с терморегулятором

Для корректного присоединения гидроаккумулятора заранее подбирают необходимый инструмент. Чтобы соблюдать технологии работы с металлопластиковыми трубопроводами используют специальные ключи. Соединения расширительного бачка уплотняются с помощью герметиков. Эти расходные материалы должны быть предназначены для сантехнических систем, функционирующих под давлением, в соответствующем диапазоне температур.

Когда монтаж бачка завершен, установлены все другие элементы инженерной системы, производят пробный пуск. Устраняются выявленные течи. Проверяется работоспособность воздушного клапана буферной емкости. Чтобы последующее использование не сопровождалось проблемами, обязательно надо выполнять официальные инструкции производителя расширительного бака.

Настройка давления бака в системе водоснабжения

Изначально на момент продажи в гидробаках для водопроводных систем в камере гидробака имеется стандартное давление в 1,5 бар. В инструкции по применению указывается допустимый диапазон, за который не рекомендуются выходить, особенно в сторону увеличения.

Чтобы правильно установить оптимальный режим для гидробака, за основу берут следующие рекомендации:

1. Регулировку давления воздуха в расширительном баке выполняют после отключения энергоснабжения.
2. Вентили должны быть перекрыты. Воду сливают, оставляя емкость пустой.
3. Фиксируют давление воздуха в расширительном баке при помощи манометра.
4. В случае несоответствия воздух накачивается либо стравливается до достижения показателей, установленных производителем.

При производстве гидробаков вместо воздуха используют инертные газы, чтобы исключить появление очагов коррозии. При регулировке вручную давление делают на 10% ниже, чем того требует производитель.

Следует помнить, что после включения насоса рабочая камера гидробака наполнится водой, а уже потом достигнет потребителя. Если давление воздуха падает, напор нестабильный. А когда оборудование работает в штатном режиме, он постоянен, и не меняется в процессе пользования системой.

Бак закрытого типа

Другая разновидность расширительного бачка представляет собой герметично закрытую емкость. Внутри нее находится мембрана, сделанная из резины. Она может быть либо баллонной, либо в виде диафрагмы. Принципиального значения форма не имеет. Единственная разница заключается в том, что в бак с мембраной баллонного типа помещается больше жидкости, хотя и ненамного.

Принцип действия мембранного бака заключается в следующем. С обратной стороны груши закачано некоторое количество воздуха или азота под давлением. Уровень последнего настраивается в зависимости от конкретной модели расширительного бака.

Когда теплоноситель нагревается до определенной температуры, давление в магистрали начинает расти, вследствие чего резиновая мембрана растягивается и пропускает жидкость внутрь емкости. Когда вода остывает, процесс происходит в обратном порядке.

Закрытые бачки используются в отопительных системах с принудительной циркуляцией теплоносителя. В верхней части оборудования смонтирован золотник, с помощью которого происходит закачка воздуха, а снизу подводится жидкость.

Место установки такого расширительного бака не имеет принципиального значения. Удобнее всего разместить оборудование в той же котельной, где находится отопительный котел. Если последний относится к газовым разновидностям, то бачок и вовсе может быть встроен в теплогенератор, поскольку обладает весьма скромными габаритами.

Помимо удобства размещения, расширительный бачок закрытого типа имеет несколько других преимуществ:

• он не нуждается в утеплении, в отличие от открытого собрата,
• теплоноситель не контактирует с атмосферой, а потому металлические детали котла гораздо меньше подвержены коррозийным процессам.

Недостаток оборудования заключается в той самой мембране, которая заведует его работой. Срок ее эксплуатации составляет всего около десятка лет, причем не всегда этот элемент можно поменять на новый. Довольно часто приходится заменять весь расширительный бак.

Впрочем, этот момент можно учесть еще при приобретении оборудования. В продукции некоторых производителей предусмотрена возможность снять старую мембрану и поставить вместо нее новую. Если вы выберет соответствующую модель, то в случае растрескивания или деформации резиновой груши вам не придется менять бак целиком.

Вообще, существуют баки закрытого типа, в которых вовсе не предусмотрена установка мембраны. Ее роль исполняет воздух, но в этом и кроется недопустимый недостаток, ведь подобное приводит к возникновению коррозийных процессов. Иными словами, расширительные баки без мембраны — это самый неудачный вариант, какой только можно было придумать.

Комплектация открытой системы отопления

Минимальная комплектация отопления

Помимо насоса в открытой системе отопления следует подобрать и другие компоненты. От правильности выбора будет зависеть работоспособность и эффективность всей схемы теплоснабжения.

Для правильного расчета открытой системы отопления в первую очередь вычисляется ее номинальная мощность. Если теплоизоляция здания хорошая – можно взять соотношение, что на 10 м² площади потребуется 1 кВт тепловой энергии. Для более точного расчета рекомендуется воспользоваться специальными программами. С их помощью можно составить корректную схему открытого теплоснабжения, вычислить оптимальные характеристики ее компонентов.

Для минимальной комплектации отопительной системы понадобятся такие элементы:

• Котел;
• Расширительный бак;
• Трубопроводы;
• Радиаторы и батареи.

Требования к последним двум невысокие. Чаще всего для обустройства теплоснабжения применяют полимерные трубы. Но специалисты рекомендуют для разгонного стояка использовать стальную трубу. Это объясняется высокой температурой в этой части системы отопления открытого типа для частного дома.

Выбор котла для открытого отопления

Виды котлов для открытого отопления

В первую очередь необходимо предупредить, что установка газовых и электрокотлов для открытой системы отопления запрещена. Нередко в системе образуются воздушные пробки, которые негативно повлияют на работу оборудования и могут привести к аварийным ситуациям. Поэтому единственной альтернативой остаются твердотопливные модели или котлы, работающие на дизельном топливе.

Установка котла должна выполняться согласно всем требованиям. Он располагается в отдельном помещении, где нельзя хранить топливо. Котельная должна иметь принудительную циркуляцию воздуха. Для оптимизации работы оборудования рекомендуется установка сэндвич-дымоходов.

Помимо этих факторов существуют специфические требования для нормальной адаптации котла открытой системы теплоснабжения:

• Нельзя устанавливать котлы длительного горения. Они рассчитаны для низкотемпературного режима работы системы. В таком случае расширение теплоносителя будет недостаточно для циркуляции;
• Если в системе не установлена насосная группа – необходим отдельный монтаж обратного клапана;
• Котел в системе теплоснабжения открытого типа для частного дома должен располагаться в самой низкой точке схемы.

Если в комплектацию оборудования не входит температурный датчик – его следует установить отдельно. Для точности измерения он монтируется на подающей трубе непосредственно после котла.

Модели расширительных баков для открытой системы

Схема установки и конструкция расширительного бака

Для компенсации теплового расширения теплоносителя и своевременного контроля его уровня необходим монтаж расширительного бака для открытого отопления. Он располагается в самой высокой точке системы и может выполнять сразу несколько функций.

Сначала выполняется расчет оптимального объема расширительного бака открытого типа для систем отопления. Он должен составлять как минимум 5% от количества теплоносителя в системе. В стандартной конструкции есть 3 патрубка, которые выполняют следующие функции:

• Входящий патрубок. С его помощью происходит подключение расширительного бака к открытой системе отопления. Обычно его диаметр на 1 размер меньше, чем у разгонного стояка, к которому выполняется монтаж. Поэтому необходим переходник;
• Труба циркуляции. Через нее горячая вода поступает дальше по магистрали;
• Сигнальный патрубок. Необходим для оповещения о критическом снижении уровня теплоносителя. При открытии крана из него не идет вода – следует дополнить систему.

Способы установки расширительного бака

Дополнительно можно модернизировать расширительный бак для открытого теплоснабжения. В некоторых случаях он может выполнять функцию узла подпитки. Для этого необходим дополнительный патрубок, который подключается к водопроводу. При критическом снижении объема горячей воды можно оперативно дополнить систему, открыв запорную арматуру.

Существует несколько схем монтажа расширительного бака. Для теплоснабжения открытого типа с насосом он может монтироваться на дальнем стояке. Такой вариант применяется редко, так как эффективность подобной схемы крайне низка. Чаще всего расширительный бак устанавливается на ближнем стояке для своевременного контроля состояния отопления.

Способы подключения

Расширительный аппарат подключают как на обратной, так и на подающей части магистрали.

Подсоединение на обратке считается более надёжным, позволяет расширителю функционировать в оптимальном режиме, а также эксплуатировать мембранный резервуар дольше.

При подключении на подающей части магистрали жидкость, попадающая в ёмкость, будет иметь более высокую температуру, кроме того, в некоторых ситуациях не удастся избежать попадания пара в резервуар, что значительно снизит время эксплуатации мембранных баков и не позволит компенсировать давление должным образом.

Внимание! Правильным считается подключение бака к контуру через «американку» с отсекающим краном, что позволяет в любой момент изолировать и отсоединить расширитель для замены или ремонта, не ожидая, пока остынет жидкость. При установке второго крана и тройника, возможно слить воду из бака, не трогая остальную систему

Полезные советы

Чтобы эксплуатация аппарата не вызвала проблем, рекомендуем ознакомиться со следующими советами:

Все мембранные бачки имеют ниппель, который позволяет накачивать воздух до необходимого давления. С завода устройства поступают в продажу с давлением 1,5 кгс/см². Этот же ниппель позволяет при необходимости понизить давление.

На фото – расширительный бачок для водоснабжения

• В продаже можно встретить красные расширительные бачки, предназначенные для отопления, и синие – для водоснабжения. Отличие между ними заключается лишь в том, что в синих мембрана выполнена из пищевой резины.
• Если часто срабатывает предохранительный клапан бачка, значит его объема недостаточно. В этом случае можно установить параллельно еще одно такое же устройство.
• Если жидкость в бачке закипает, значит, теплоноситель циркулирует с низкой скоростью либо циркуляция вообще отсутствует. Соответственно, проблема кроется в циркуляционном насосе.

Вот, пожалуй, все основные моменты, которые надо знать для успешной установки и эксплуатации расширительного бака.

Особенности установки

Куда ставить расширительный бак в закрытой системе отопления? Поскольку поток теплоносителя в закрытой системе нагнетается искусственно, задействовать принцип конвекции нет необходимости, бак не нужно поднимать на большую высоту.

Установка расширительного бака в системе отопления закрытого типа обычно осуществляется на обратке, между ним и котлом остается только насос. Участок монтажа должен быть строго горизонтальным, недопустимо сужение магистрали. При выборе места следует исключить возможность механических воздействий – ударов, вибрации.

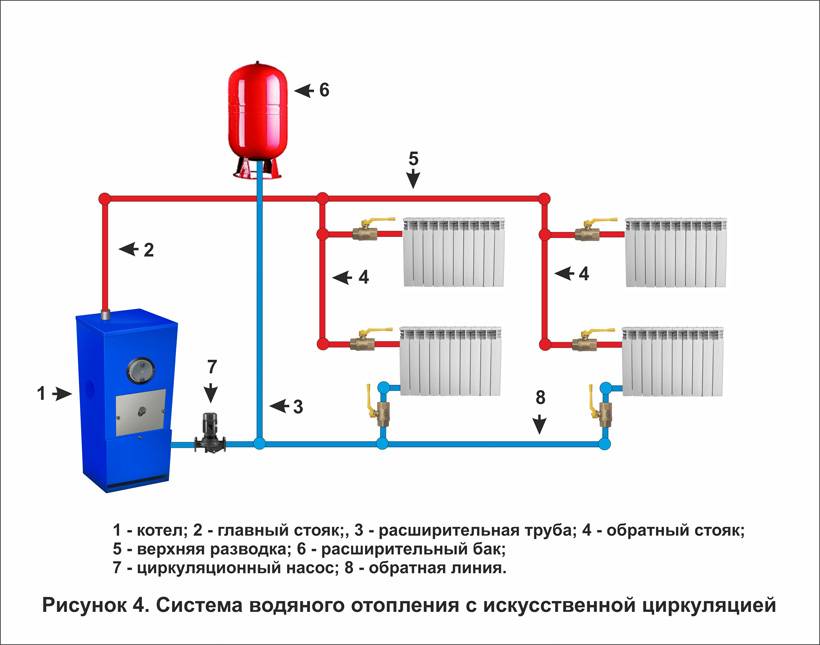

Схема установки расширительного бака для отопления.

У бака есть несколько приспособлений для подключения к контуру и работы. Для подсоединения к трубопроводу – патрубки подачи и обратки (на жидкостной половине), в газовой секции – ниппель давления (через него закачивают воздух).

Как правильно выбирать расширительный бачок?

Определяться с типом отопительной системы рекомендуется еще на этапе планирования. Выбор бака обычно откладывается на период после возведения коробки, когда система смонтирована, ее объем известен.

При подборе оптимального варианта расширительного бака рекомендуется:

ориентироваться на объем закрытого расширительного бачка, превышающий значение температурного расширения теплоносителя; при покупке следует обратить внимание на подключение, форму емкости и расположение разъемов для крепежа – это позволит избежать неожиданностей в процессе монтажа; важно уделить внимание инструкции на корпусе, которая содержит полезную информацию по установке и технические параметры. При покупке лучше ориентироваться на проверенного производителя, даже если его баллоны будут стоить дороже. Это станет залогом долговечности отопительной системы, правда при условии правильной эксплуатации и регулярного обслуживания

Это станет залогом долговечности отопительной системы, правда при условии правильной эксплуатации и регулярного обслуживания

При покупке лучше ориентироваться на проверенного производителя, даже если его баллоны будут стоить дороже. Это станет залогом долговечности отопительной системы, правда при условии правильной эксплуатации и регулярного обслуживания.

Перед подключением предварительное давление в газовом отсеке мембранного бачка настраивают на значение, равное показателям статического давления столба теплоносителя в отопительном контуре. Настройка производится обычным автомобильным насосом, контролируется манометром.

Главное не купить для системы отопления бойлерную емкость – они совершенно разные по своих техническим характеристикам

Нельзя путать расширители для отопительных систем и гидроаккумуляторы для линий холодного водоснабжения. Они отличаются внешним видом и конструктивными особенностями. Первые окрашены красным и обычно не разборные, вторые имеют голубой цвет, снабжены съемным фланцем для ремонта мембраны.

Обслуживание расширительного бака

Нельзя преуменьшать роль такого устройства, как расширительный бачок системы отопления инструкция этого прибора предоставляет перечень правил его обслуживания. К ним относят:

• Один раз в полгода необходимо проверять бак на внешние повреждения – коррозию, вмятины, подтеки. Если вдруг такие повреждения найдены, то обязательно нужно устранить их причину.
• Один раз в полгода нужно проверять начальное давление газового пространства на соответствие расчетному показателю.
• Один раз в полгода проверяется целостность мембраны. В случае обнаружения ее нарушения нужно заменить ее (если такая возможность предусмотрена).
• Если бак не будет использоваться долгое время, то нужно держать его в сухом месте, слив из него воду.

Далее о том, как проверить расширительный бак отопления – его начальное давление газового пространства. Для этого следует отключить бак от отопительной системы, дренировать с него воду, к ниппелю газовой полости подключить манометр. Если давление ниже, чем то, которое было установлено тогда же, когда происходила настройка расширительного бака для отопления – через этот же ниппель бак нужно накачать компрессором.

Показания манометров при правильной работе расширительного бака

Проверка целостности мембраны – это тоже важный момент. Если вдруг во время проверки давления газового пространства после того, как вы дренировали воду, через дренажный кран идет воздух, а давление в газовой полости уменьшилось до атмосферного – то мембрана пробита.

Чтобы заменить мембрану, нужно пройти несколько этапов. Первым делом, бак отсоединяется от отопительной системы, затем его нужно дренировать. Далее давление газовой полости сбрасывается через ниппель. Фланец мембраны демонтируется. Находится он в области патрубка для соединения с трубами. Мембрана, входящая в устройство расширительного бака для отопления, извлекается из отверстия внизу корпуса.

Затем нужно проверить внутреннюю часть корпуса, чтобы там не было загрязнений и коррозии, если они есть – нужно их удалить и промыть водой, после чего высушить. Чтобы убрать коррозию, нельзя использовать средства, включающие масла! Держатель мембраны вставляется в отверстие вверху мембраны. Болт вворачивается в держатель мембраны, она ставится в корпус, а держатель отводится в отверстие в дно корпуса. Затем держатель фиксируется гайкой. После этого на корпус ставится фланец мембраны.

Любая современная система отопления не «представляет» своего существования без надежного компенсатора теплового расширения теплоносителя в ней — расширительного бака.

Практический расчет расширительного бака для отопления довольно прост — необходимо «вооружиться» несколькими формулами и определиться с исходными рабочими параметрами системы.

Сейчас эффективно используются расширительные баки закрытого типа. Открытые варианты этих функциональных устройств использовались преимущественно в системах с естественно циркулирующим теплоносителем. Они имеют значительные габариты и низкую эффективность. Поэтому постепенно применение такого типа баков сходит на «нет».

Баки закрытого типа конструкционно представляют собой герметичную емкость цилиндрической или «таблетированной» формы.

Мембранный расширительный бак «таблетка»

Мембранный расширительный бак

Внутри бак разделен мембранной перегородкой на воздушную и жидкостную камеры — это бак диафрагменного типа. Также возможно конструкционно использование внутри бака «балонной» эластичной камеры из термостойкой резины.

Схематическое устройство расширительного бака

Принцип действия основан на расширении объема теплоносителя в жидкостном отсеке, который приводит к деформации эластичной перегородки (баллона). Уменьшение объема воздушной камеры приводит к повышению давления воздуха (газа) в ней. Превышение допустимого давления приводит к срабатыванию предохранительного клапана. Такова упрощенная схема действия этого бака.

Но нормальное и безопасное функционирование системы возможно только при правильном расчете расширительного бака для отопления. Игнорирование или неграмотный расчет объема расширительного бака приведет или к недостаточному давлению в системе, или к превышению давления в ней и аварийному сбросу избытка теплоносителя.

Давление в расширительном бачке котла

Под давлением в расширительном бачке подразумевается начальное давление воздушной камеры ПУСТОГО резервуара при комнатной температуре. Это давление должно быть равно статическому давлению системы отопления после заполнения ее теплоносителем. Таким образом, мембрана будет находиться в равновесии и давление газа воздушной камеры будет компенсировать давление теплоносителя системы отопления и бак будет НЕ заполнен и обладать необходимым объемом для компенсации теплового расширения жидкости.
Статическое давление 1 метра водяного столба примерно равно 0,1 бар, то есть для контуров отопления квартир и малоэтажных домов оно будет менее 1 бара. Но, для нормальной работы газового котла, а именно насосного оборудования и воздухоотводчиков давление теплоносителя в закрытой системе должно быть не ниже величины, указанной производителем оборудования в паспорте или руководстве по эксплуатации котла. Вот выборка из руководства по эксплуатации некоторых популярных моделей котлов:

Рекомендуемые настройки разных производителей котлов

Модель котла	Необходимое давление для нормальной работы котла	Примечание руководства по эксплуатации
Vaillant TEC	0.8-2 бар
Ariston EGIS 24	1-3(max) бар	Давление в расширительном баке 1 бар
Ariston CLASS	1-1.5 бар
BAXI ECO 4	0.7-1.5 бар
BAXI ECO 5	1-1.5 бар
Buderus U042	1-2 бар	Предварительное давление РБ = 0.5 бар

При давлении в системе менее 0.7 бар большинство бытовых газовых котлов просто отключится. Отсюда видно, что для нормальной эксплуатации среднее значение составляет примерно 1.2 бара. Учитывая, что сама мембрана при определенных условиях (когда стремится принять равновесное положение) может создавать дополнительное давление, то начальное давление зарядки пустого расширительного бачка можно установить на 0.2-0.4 бара ниже компенсируемого. То есть можно определенно утверждать, что для большинства закрытых систем отопления малоэтажных домов или квартир давление в расширительном бачке системы отопления допустимо на уровне 0.8-1 бар.
Для нестандартных систем расчеты производятся на этапе проектирования, вычисляется объем жидкости в системе, необходимый объем расширительного бака, коэффициенты полезного объема РБ и начальное давление зарядки должно быть известно пользователю.

Как проверить давление в расширительном бачке отопления

Проверка давления в расширительном бачке отопления производится ручным манометром, так как в большинстве случаев воздушная камера бачка оснащается обычным ниппелем, таким же как на колесе автомобиля или велосипеда. В случае если речь идет о настенном газовом котле – компенсатор как правило, расположен на задней стенке и до него бывает не так просто добраться, особенно если котел висит в нише или в шкафу. Поэтому удобнее всего воспользоваться компактным шинным манометром с возможностью фиксации показаний.
Если в результате проверки выяснилось, что давление недостаточно – необходимо это исправить. Отсутствие надлежащего давления может принести пользователю неприятности в виде аварийных остановок котла или сброса избытка давления через предохранительные устройства. Доводить до таких ситуаций не желательно и согласно рекомендаций большинства производителей котельного оборудования – давление расширительного бачка должно контролироваться 1 раз в год при проведении технического обслуживания.
Производить “подкачку” бака нужно только тогда, когда он полностью пустой. Так как конструктивно он располагается на котле – будет достаточно слить воду с котла. Подкачивать можно любым доступным способом. Практика показывает, что проще всего это сделать обычным велосипедным насосом и проконтролировать ручным манометром. В случае, если давление в воздушной камере расширительного бака не может компенсировать давление водяной камеры, также есть вероятность повреждения мембраны или клапана.

Выводы

Для установки давления необходимо руководствоваться параметрами Вашей системы отопления, а также рекомендациями изготовителя бачка и котельного оборудования. Для большинства закрытых систем отопления малоэтажных домов или квартир давление в расширительном бачке можно установить на уровне 0.8-1 бар. Регулярное проведение технического обслуживания, в которое входит контроль давления РБ, поможет избежать нежелательных проблем в течение всего отопительного сезона.
Рекомендуем также посмотреть короткий видеоролик, в котором специалист компании Bosch рассказывает и показывает, каким образом проверить и накачать давление в расширительном баке

Что такое расширительный бак и зачем он нужен

Из названия этого устройства можно догадаться, что оно требуется для расширения. Дело в том, что с изменением температуры, давление в системе меняется в результате теплового расширения. Так как при изменении своего объема вода или другой теплоноситель остается практически несжимаемым, тепловое расширение может привести к разрушению отопительных приборов.

По этой причине возникает и такое явление как гидроудар, которое так же может повредить трубы или радиаторы отопления. Единственным правильным решением в такой ситуации является включение в систему резервуара с воздухом (легкосжимаемой субстанцией). При наличии такого резервуара температурное расширение теплоносителя приведет лишь к незначительному повышению давления.

Схема устройства бака

Следует отметить, что описанную функцию устройство выполняет в закрытых отопительных системах.

Однако, расширительные емкости применяются и в других видах отопительных конструкций:

• В открытых системах, которые контактируют с воздухом.
• В централизованных системах с верхним разливом. В этом случае бак устанавливается на чердаке и подсоединяется к подающей трубе домового отопления.

В обоих случаях установка расширительного бачка отопления нужна для устранения воздушных пробок из трубопровода. Связано это с тем, что напора теплоносителя в отопительных системах недостаточно, чтобы выдавить воздух из верхних их частей. В результате расширительный бак служит емкостью для сбора воздуха.

В закрытых теплопроводах воздух стравливают при пуске отопления, в открытых же он выходит в атмосферу сам по себе.

Несколько советов напоследок

Важным критерием выбора расширительного бака является настройка клапана безопасности (предохранительного), который является элементом обязательным для экспанзомата (СП 41-101-95 «Проектирование тепловых пунктов»). Пороговое значение, после которого срабатывает защита, больше допустимого для самого «слабого звена» системы на 10% (такие настройки учитывают разницу высот мембраны и клапана).

Чтобы иметь возможность регулировать предельно допустимое давление в системе, отдавайте предпочтение клапанам с возможностью регулировки. Обязательным требованием ко всем таким защитным устройствам является наличие устройства «подрыва» (принудительного открывания). Оно позволяет периодически проверять работоспособность клапана и не допустить залипания золотника.

Подбор расширительного бака осуществляется с учётом качества, устойчивости к диффузии и эксплуатационных характеристик мембраны (диафрагмы), диапазона рабочих температур, срока эксплуатации. Обязательно убедитесь, что пороговые значения давления в котле и баке совпадают, а также проверьте соответствие мембранника требованиям безопасности и качества, предъявляемым к таким агрегатам.

голоса

Рейтинг статьи

Указания по настройке

После монтажа и врезки аппарата в тепловую сеть требуется произвести его настройку. Она заключается в том, чтобы обеспечить необходимое давление в воздушной камере, соответствующее вашей системе. Это нужно для избегания гидроударов в сети, их может создавать мембрана бачка во время остывания теплоносителя и выталкивания его излишков из камеры. Операция выполняется в такой последовательности:

• когда монтаж бака закрытого типа завершен, система заполняется холодной водой;
• с помощью клапанов и кранов Маевского из труб и радиаторов удаляются воздушные пробки;
• манометром измеряется давление в системе, а потом в воздушной камере бачка;
• стравливанием или подкачиванием давление в камере устанавливается на 0.2 Бар ниже, чем давление в системе.

Теперь, когда произведена правильная установка расширительного бачка с последующей настройкой, можно запускать котел. Давление в емкости будет расти одинаково плавно при нагреве и остывании теплоносителя.

Расширительный бак для отопления открытого типа: характеристика устройства

Открытый расширительный бак для отопления имеет простую конструкцию в виде прямоугольной или цилиндрической емкости, оснащенной крышкой, которая предотвращает попадание частиц грязи в систему. Расширитель должен иметь патрубок, к которому будет подводиться труба от системы отопления. Емкость также должна быть оснащена сливным краном, который понадобиться для отведения жидкости в канализацию, в случае накопления ее в больших объемах.

Для безопасной эксплуатации расширительный бак должен иметь переливную трубу для отведения лишней воды в сливную сеть в случае переполнения бака. Также к нему должна быть подведена труба водоснабжения для пополнения системы отопления водой.

Расширительные баки для отопления открытого типа могут быть изготовлены из любого материала. Это может быть листовая сталь, нержавейка или пластик. Главным условием является то, что он должен быть термостойким, поскольку теплоноситель нагревается до высоких температур.

Строение расширительного бака мембранного типа: 1 – металлический корпус, 2 – патрубок, 3 – мембрана между двумя камерами бака, 4 – камера, заполняемая теплоносителем, 5 – воздушная камера, 6 – ниппель

Принцип работы расширительного бачка системы отопления

Принцип работы бака заключается в следующем. Разогретая до значительной температуры жидкость начинает увеличиваться в объеме, тем самым способствуя повышению давления в системе. Излишки жидкости выдавливаются в расширительный бак, где она будет находиться до момента остывания, после чего самотеком возвратится обратно с систему отопления. Данный процесс выполняется циклично.

Расширительный бак для системы отопления открытого типа оснащен несколькими патрубками:

• для соединения расширительной трубы, через которую поступает теплоноситель;
• для циркуляционной трубы, что отводит воду из системы;
• контрольной трубы, предназначенной для регулировки наполненности системы и
• ликвидации из нее воздуха;
• переливной трубы, для удаления излишков жидкости.

Также конструкцией предусматривается запасной патрубок с краном, через который вода сбрасывается при ремонте системы.

Принцип работы расширительного бака системы отопления

В случае достижения жидкостью максимального уровня, вода будет поступать через переливную трубу в канализацию, в случае подключения к ней. Если на переливе установлен патрубок с краном, необходимо периодически проверять уровень воды в баке простым открытием запорной арматуры. При установке расширительного бака для отопления, его можно оснастить реле верхнего и нижнего уровней, которые могут подавать звуковой или световой сигнал, когда жидкость доходит до максимального уровня в точке перелива, или минимального.

Поскольку расширительный бак не является герметичным, часть жидкости, прибывая в контакте с воздухом, испаряется, что требует ее компенсации для нормальной работы системы. Это происходит при непосредственном участии человека, который должен контролировать объем воды в системе и, при необходимости, пополнять его.

Достоинства и недостатки открытого расширителя

Главными преимуществами расширительного бака системы отопления открытого типа является простота конструкции и полная автономность устройства, работа которого не зависит от работоспособности системы. Все процессы в нем происходят согласно естественному круговороту, без использования насосного и прочего оборудования. Также радует доступная цена расширительного бака для отопления открытого типа, которая стартует от 1500 руб.

К недостаткам такой емкости можно отнести:

• необходимость теплоизоляции бака для снижения потерь тепла;
• монтаж дополнительных трубопроводов, что портит эстетичный вид;

Расширительный бак имеет довольно простую конструкцию

• не герметичность резервуара;
• необходимость периодического пополнения воды в системе в результате испарения жидкости. Поскольку вода непосредственно контактирует с воздухом, это может стать причиной возникновения коррозии стальной емкости, что приведет к уменьшению теплоотдачи, появлению шума и снижению периода ее эксплуатации.

В частном доме расширительный бак отопления открытого типа устанавливается в чердачном помещении, лестничном проеме или специально оборудованном боксе, который устанавливается на крыше дома. При достаточной высоте здания его можно расположить внутри жилого помещения в санузле или хозкомнате.

Расширительную емкость устанавливают рядом с котлом отопления

Мембранный расширительный бак для системы отопления закрытого типа

Мембранный расширительный бак предназначен для компенсации температурного расширения теплоносителя и поддержания необходимого давления в закрытых системах отопления.

Жидкости, которые используются в системах отопления, при нагревании, за счет теплового расширения, увеличивают свой объем. Например, объем воды при нагревании до 90 оС увеличивается на 3,55%. Если в качестве теплоносителя в системе отопления применяют антифриз на основе этиленгликоля, то объем жидкости увеличивается еще более.

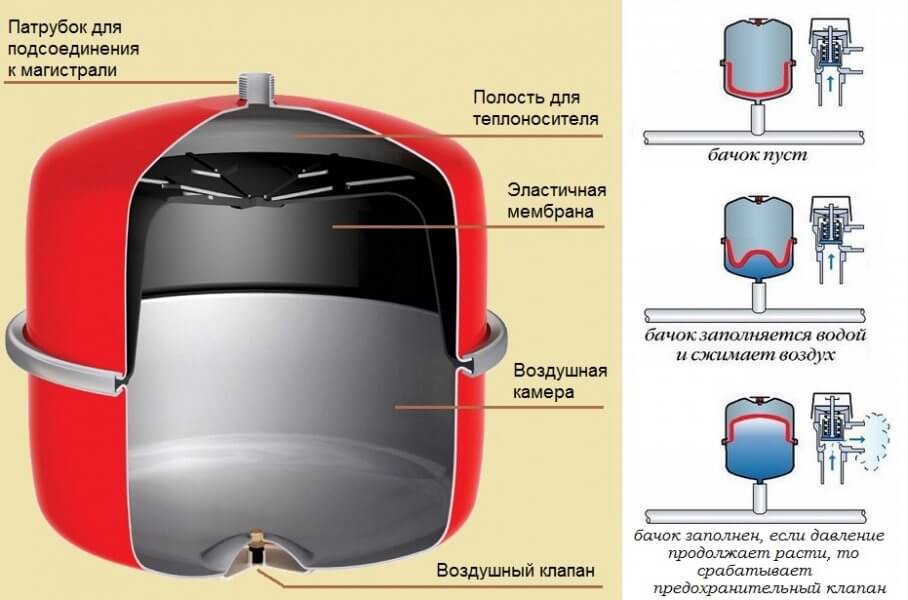

Мембранный расширительный бак для отопления. Устройство и схема работы. Через воздушный клапан (ниппель) воздушную камеру автомобильным насосом наполняют сжатым воздухом.

В закрытой системе отопления без расширительного бака даже незначительное повышение температуры приведет к резкому росту давления и срабатыванию предохранительного клапана. Избыточная часть теплоносителя через клапан выльется наружу.

Мембранный расширительный бак для отопления представляет собой сосуд, разделенный на две части подвижной мембраной. Одна часть сосуда соединена с системой отопления и заполнена теплоносителем. В другую часть сосуда закачивается воздух под определенным давлением.

При изменении объема жидкости в системе отопления, мембрана в баке перемещается в ту или другую сторону. В результате объем, занимаемый жидкостью в баке, тоже меняется. Сжатый воздух по другую сторону мембраны действует как пружина, поддерживая рабочее давление теплоносителя и не допуская срабатывания предохранительного клапана.

Эксплуатационные ограничения и требования безопасности

В зависимости от конструкции расширительного бака и применяемых материалов производители накладывают определенные ограничения на их использование в системах отопления.

Как правило, производители предъявляют определенные требования к составу и коррозионным свойствам жидкости — теплоносителю в системе отопления. Например, ограничивают содержание этиленгликоля в растворе антифриза.

Запрещается использование расширительного бака при давлениях, превышающих допустимые величины, указанные в технической документации производителя. В месте присоединения расширительного бака к системе отопления, обязательно требуется установка группы безопасности, которая контролирует и ограничивает давление в баке.

В системах отопления частных домов и автономного отопления квартир используют баки и другое отопительное оборудование с рабочим давлением не менее 3 бар.

Не допускается расширительный бак для отопления использовать в системах питьевого водоснабжения.
