Требования к помещению для установки газового котла: нормы и правила обустройства

Пожарная безопасность

Территория топочной должна содержаться в чистоте, внутри помещения должно иметься достаточное искусственное освещение, чтобы хорошо осветить рабочие и общественные места. В таких помещениях запрещается хранение любых огнеопасных материалов. При замерзании труб отогревать их разрешается только паром или горячей водой. Применение открытого пламени запрещено.

Особые требования предъявляются к эксплуатации и содержанию дымовентиляционных систем, они должны проверяться и чистится с периодичностью:

• Ежегодно в августе – очистка дымовых каналов от сажевых загрязнений, проверка тяги.
• Ежеквартально — очистка кирпичных дымоходов.
• Ежегодно осматривают на целостность вентиляционных каналов.

Входные двери топочной должны открываться наружу. Окна — обязаны иметь легко удаляемые пакеты. На входе газопровода в топочной устанавливают защитный электромагнитный клапан, пожарную сигнализацию и датчики загазованности помещений.

Разновидности газового отопительного оборудования

Современная промышленность производит достаточно большое разнообразие видов оборудования для оснащения газовой котельной или для установки в любом другом нежилом помещении, что позволяет пользователям таких устройств оптимально подбирать их в полном соответствии со своими требованиями и финансовыми возможностями. Так, в зависимости от целого ряда параметров, котлы могут быть:

• одноконтурного или двухконтурного типа;
• с камерой сгорания закрытого или открытого типа;
• оснащенными различными системами розжига;
• с бойлером для нагрева воды наружного или внутреннего типа;
• устанавливаемыми на полу или монтируемыми на стене помещения.

Кроме этого, естественно, отопительные приборы для кухни различаются и по своей мощности.

В большой кухне можно разместить и напольный газовый котел, если требуется отапливать помещения значительной площади

Различия одно- и двухконтурных газовых котлов

Одноконтурные и двухконтурные котлы для кухни различаются не только количеством контуров в своей конструкции, но и функциональными возможностями. Так, технику одноконтурного типа можно использовать только для отопления, а двухконтурный газовый котел еще и для того, чтобы нагревать воду для бытовых и хозяйственных нужд. Между тем, если оснастить одноконтурный котел внешним бойлером, то и его можно использовать для нагрева воды для нужд горячего водоснабжения на кухне.

Котел с одним теплообменником будет использоваться только для отопления, а оборудование с двумя контурами дополнительно решит проблему горячего водоснабжения

Настенный двухконтурный котел – это мини-котельная размерами чуть больше обычной газовой колонки

Газовые котлы с закрытыми и открытыми камерами сгорания

Воздух в котлы с открытой камерой сгорания поступает непосредственно из кухни, а отработанные газы естественным путем улетучиваются через дымоход. Установка котла данного типа на кухне – не лучший вариант, так как при его работе на кухне уменьшается количество воздуха, что особенно критично, если объем помещения небольшой. Несколько по иному принципу работают котлы с закрытой камерой сгорания, воздух в которые подается с улицы по специальному дымоходу коаксильного типа и по нему же отводятся образовавшиеся в процессе горения газы. Местом установки котла с закрытой камерой сгорания могут быть даже кухни небольшого размера (6–8 м2), где допускается выполнять их монтаж внутри мебельных шкафов кухни.

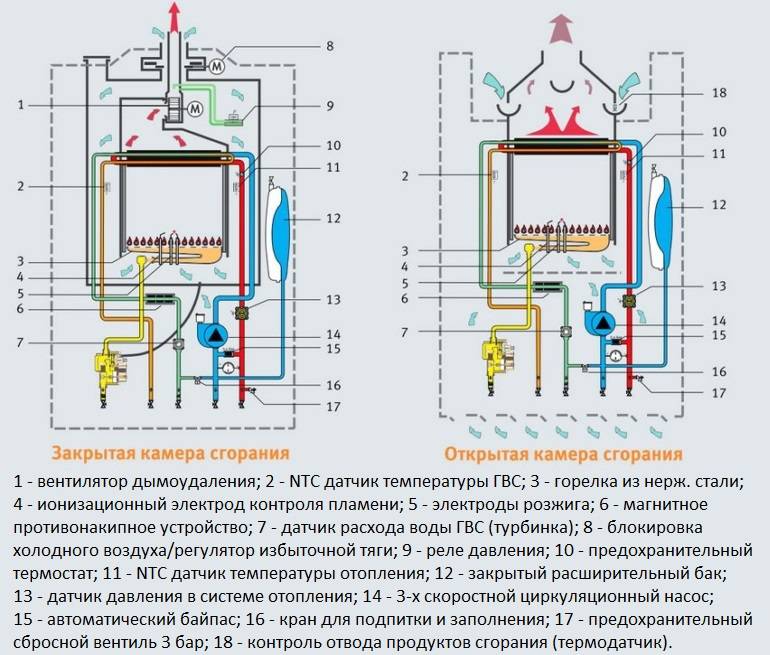

Устройство котлов с различными типами камеры сгорания

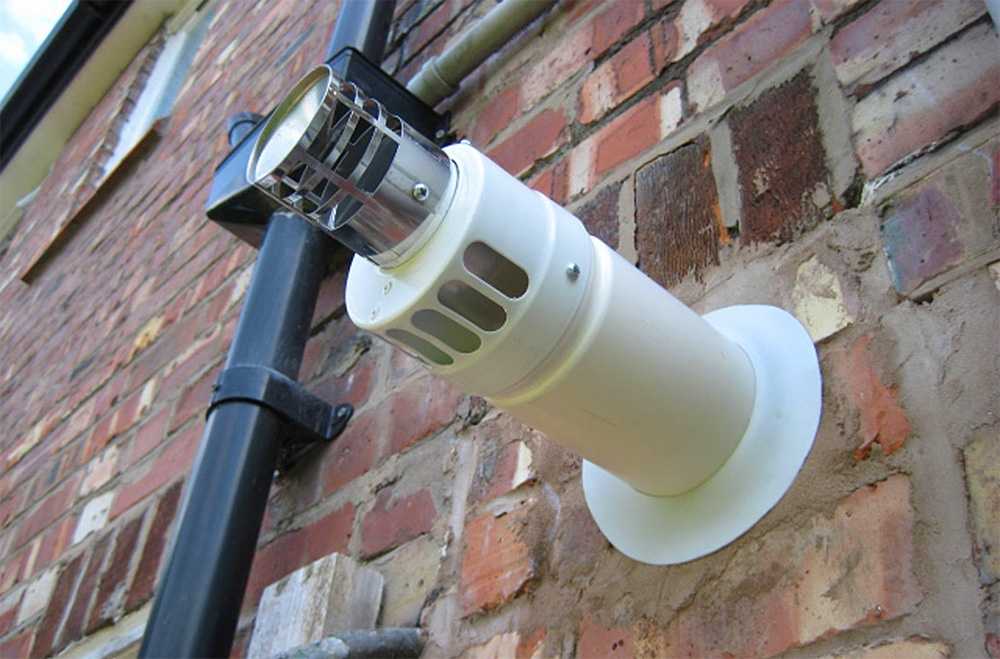

Так выглядит коаксиальный дымоход со стороны улицы

Различия газовых котлов по типу розжига

На отопительных приборах, в зависимости от модели, могут устанавливаться автоматические и ручные системы розжига. В устройствах первого типа горелка автоматически включается в тот момент, когда в нее начинает поступать газ, а при использовании типа с ручным розжигом, соответственно, осуществлять такой процесс придется самостоятельно, используя спички или зажигалку.

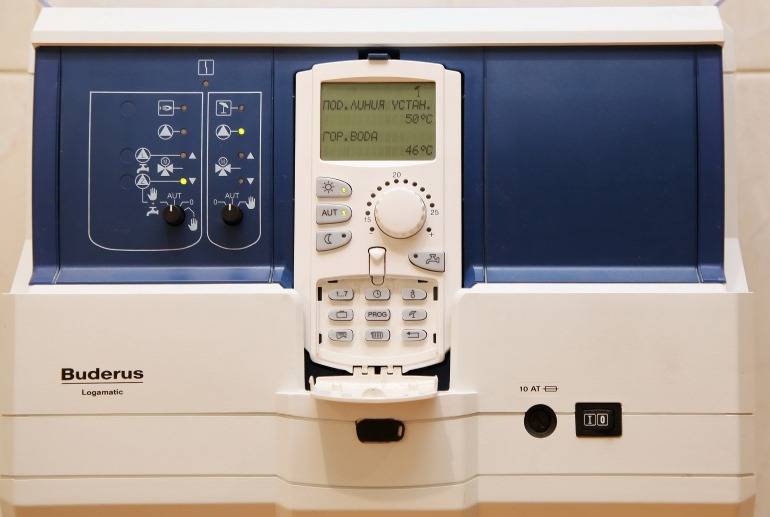

Автоматика газового котла бывает энергонезависимая (механическая) и энергозависимая (электронная). В бюджетных моделях чаще используется первый тип

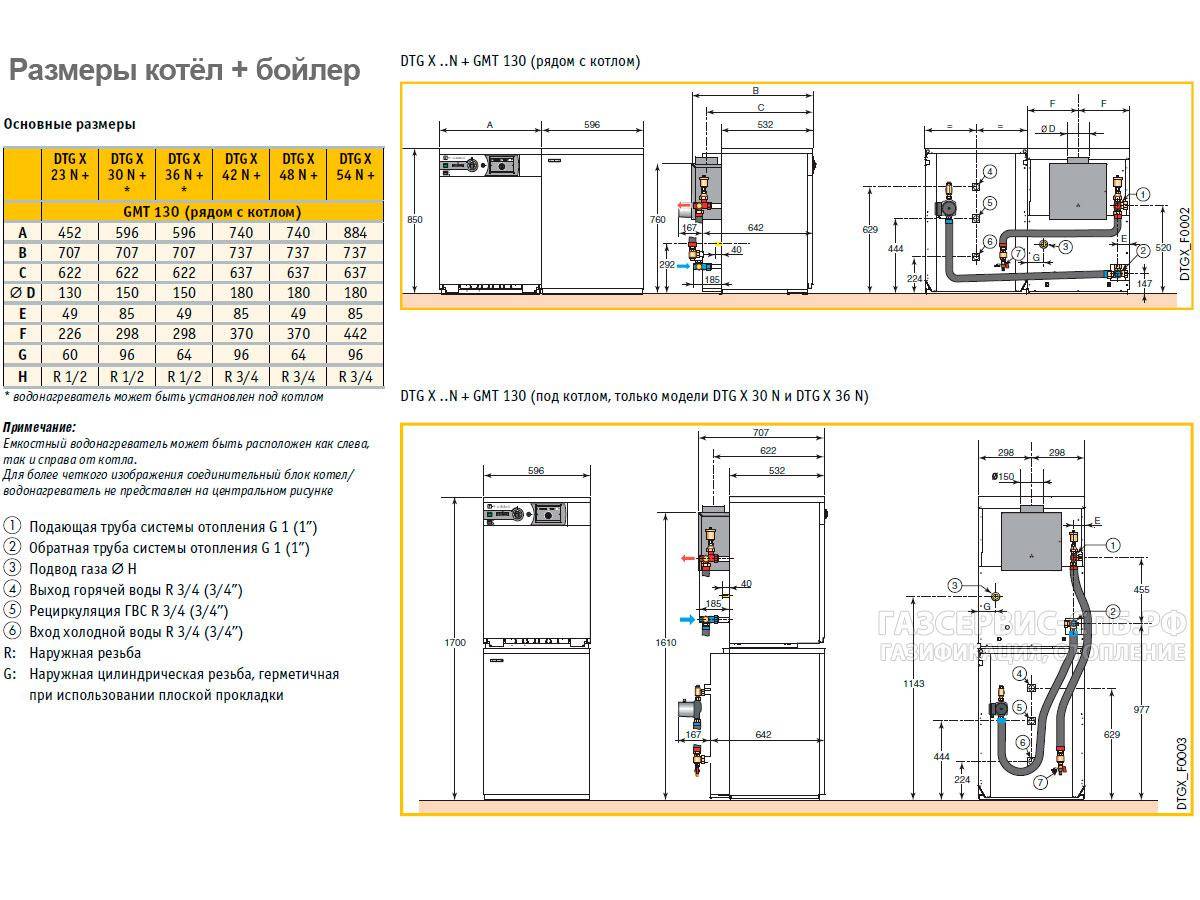

Газовые котлы с внешними и встроенными бойлерами

Естественно, что намного удобнее, когда вместе с газовым котлом используется и бойлер, в котором нагревается вода, предназначенная для удовлетворения бытовых и хозяйственных нужд. Такие бойлеры для кухни, как уже говорилось выше, могут быть внешними и встроенными в сам котел. Приборы со встроенными бойлерами отличают компактные размеры, такие варианты являются более простыми в монтаже, но объем бака, который в них встроен, достаточно небольшой. Практически любым может быть объем бака у котлов с внешним бойлером, но такие приборы, что следует учитывать при их выборе, занимают больше места, а для того, чтобы выполнить их монтаж, необходимо будет обустроить дополнительные коммуникации.

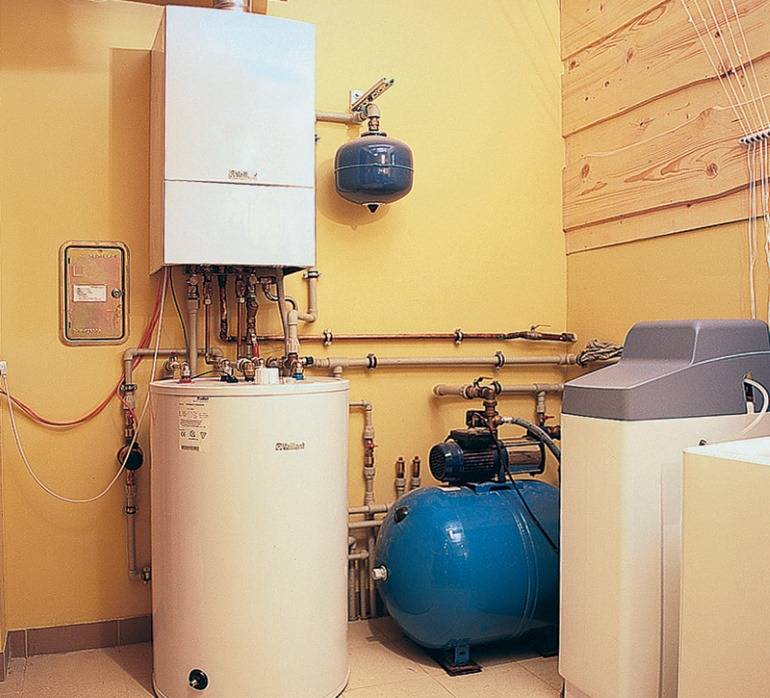

Устройство газового котла со встроенным бойлером

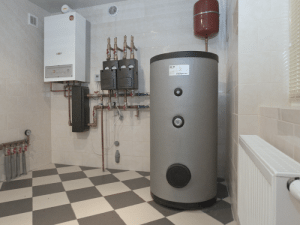

Размещение внешнего бойлера потребует больше места на кухне

Список источников

• stroim-dom.net
• sovet-ingenera.com
• otoplenie-doma.org
• vdomteplo.com
• kotle.ru
• prokuhni.info
• www.syl.ru
• www.stroitelstvosovety.ru
• papamaster.su
• masterotopleniya.ru

Правила и нормы установки газового котла в частном доме

Выбор места установки газового котла зависит от его мощности:

• при мощности до 60 кВт установка возможна на кухне (при соблюдении определенных требований);
• от 60 кВт до 150 кВт — в отдельном помещении независимо от этажа (при условии использования природного газа их можно устанавливать в подвале и цокольном этаже в том числе);
• от 150 кВт до 350 кВт — в отдельном помещении первого или цокольного этажа, в пристройке и отдельно стоящем здании.

Это не значит, что котел на 20 кВт нельзя установить в отдельной бойлерной. Можно, если хотите все системы жизнеобеспечения собрать в одном месте. Вот только к объему помещений есть требования. Минимальный размер котельной в частном доме должен быть:

• для котлов мощностью до 30 кВт минимальный объем помещения (не площадь, а объем) должен быть 7,5 м3;
• от 30 до 60 кВт — 13,5 м3;
• от 60 до 200 кВт — 15 м3.

Только в случае установки газового котла в помещении кухни действуют другие нормативы — минимальный объем — 15 кубов, а высота потолков — не менее 2,5 м.

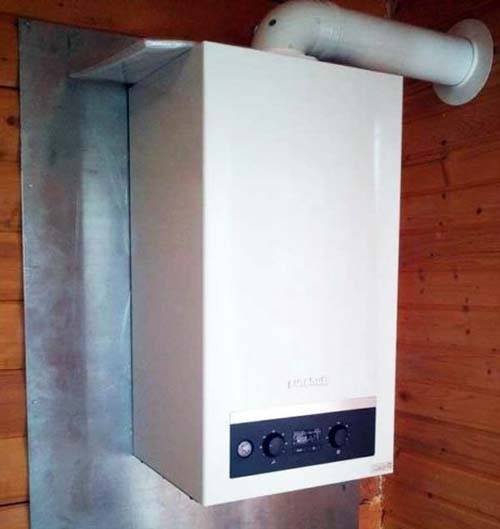

Вариант установки настенного газового котла — до стены не менее 10 см

К каждому варианту помещений под газовую котельную предъявляются определенные требования. Часть из них — общие:

Любое помещение котельной в частном доме должно иметь естественное освещение. Причем площадь окон нормируется — на 1 м3 объема должно приходится не менее 0,03 м2 остекления

Обратите внимание — это размеры стекла. К тому же окно должно быть распашное, открываться наружу.
В окне должна быть форточка или фрамуга — для аварийного проветривания при утечке газа.
Обязательна вентиляция и удаление продуктов сгорание через дымоход

Выхлоп маломощного котла (до 30 кВт) можно вывести через стену.
К котельной любого типа должна быть подведена вода (подпитывать систему при необходимости) и канализация (сток теплоносителя).

Еще одно общее требование, которое появилось в последней версии СНиПа. При установке газового оборудования для ГВС и отопления мощностью свыше 60 кВт необходима система контроля загазованности, которая в случае сработки автоматически будет прекращать подачу газа.

При наличии бойлера и отопительного котла,при определении размеров котельной их мощность суммируется

Далее требования различаются в зависимости от типа бойлерной.

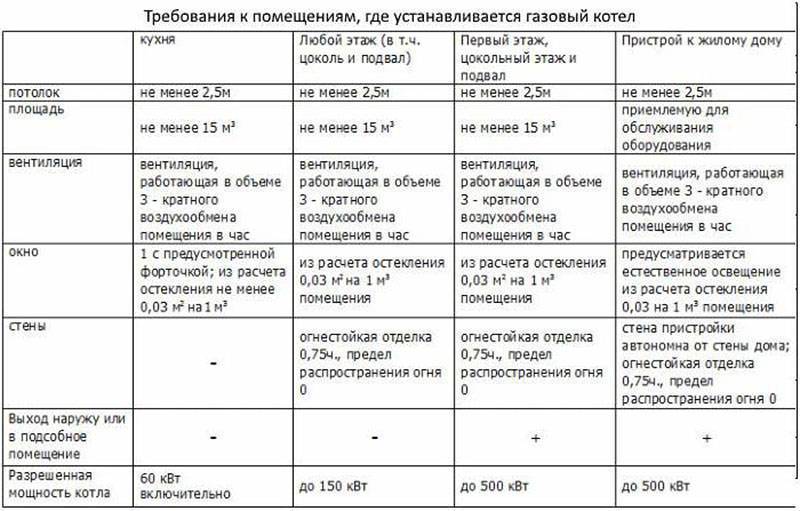

Основные требования к помещению для размещения газовых котлов

Пожарная безопасность помещения обеспечивается за счет огнестойкости стен и пола, а также надежной трехкратной естественной циркуляцией воздуха.

Минимальные объемы помещений зависят от тепловой мощности агрегатов:

• До 30.0 кВт — 7.5 м3;
• от 30.0 до 60.0 кВт — 13.5 м3;
• свыше 60 кВт — 15 м3.

Для агрегатов мощностью более 60 кВт на каждый дополнительный кВт добавляется 0.2 м3 объема, например, для газового котла мощностью 150 кВт объем топочного помещения должен равняться:

150-60 = 90 х 0.2 + 15 = 33 м2.

К кухне

Это помещение сегодня является наиболее применимым для обустройства газовых котлов, особенно настенного варианта. Многие пользователи стараются закрыть котел от всеобщего обозрения, поэтому устанавливают его или в специальный короб или закрывают декоративной панелью.

Котел на кухне тоже можно красиво разместить

Для того чтобы газовая служба не наложила запрет на такую установку необходимо знать, и соблюдать нормы размещения котлов на кухне.

По основным параметрам: высоте потолков, минимальной площади и наличию трехкратной циркуляции воздуха требования для кухонь аналогичны другим топочным помещениям.

К квартире

Установить газовый отопительный котел в квартире намного сложнее, особенно в многоэтажном доме, имеющем доступ к центральному отоплению. Владельцу нужно быть очень аргументированным, чтобы получить от местной администрации разрешение на такую установку.

Далее потребуется получить ТУ от всех инженерных служб: горгаза, тепловой сети и балансодержателя дома. Далее по общей схеме выполняется проект, согласовывается в архитектурном ведомстве местной администрации и производится монтаж котла специализированной организацией.

Правила допускают установку котлов в многоквартирных жилых домах не выше 3 этажей и мощностью до 30 кВт. На кухнях, интегрированных в жилую комнату, допускается установка агрегатов закрытого типа.

Все эти действия станут невозможными, если помещение под установку газового котла в квартиру не будет соответствовать общим требованиям. Наиболее сложным будет выполнение сквозного отверстия в стене для подключения дымоотводящей трубы.

К частному дому

В частном доме существует больше возможностей для безопасной установки газового отопительного оборудования. В соответствии с действующими правилами, располагать газовое оборудование допускается исключительно в комнатах с хорошей естественной вентиляцией.

Они могут располагаться:

• На 1-м этаже.
• В цокольных или в подвальных помещениях.
• На чердаке.
• На кухне агрегаты до 35 кВт.
• Тепловой мощностью до 150 кВт – на любом этаже, в индивидуальном здании.
• Тепловой мощностью от 150 до 350 кВт – в пристройках.

К котельной

Пристроенная либо обустроенная внутри дома котельная строится из огнестойких стройматериалов. Внутренняя отделка также выполняется жаростойкой.

Газовая котельная должна иметь:

1. Индивидуальный фундамент и бетонный пол, покрытый керамической плиткой.
2. Примыкание к глухой сплошной стенке объекта.
3. Находиться на расстоянии 1 м от окна и двери.
4. Иметь естественную вентиляцию с трехкратным воздухообменом в час.
5. Иметь открывающееся окно с площадью остекления о 0.03 м2 на 1 м3 объема топочной.
6. Высоту потолков более 2.2 метра.
7. Иметь отдельное электропитание с приборами: розетки, выключатели, автоматы.
8. Для мощности ниже 30 кВт объем топочной должен быть более 7.5 м3, а для 30-60 кВт — свыше 13.5 м3.
9. Забор воздуха для процесса горения газа должен выполняться через коаксиальный дымоотвод, форточку, вентиляционные отверстия.

Требования к кухне

Сначала нужно отметить, что в этом помещении можно устанавливать устройства с мощностью, не превышающей 30 кВт. Более мощные агрегаты являются запрещенными.

Чтобы установить газовое устройство на кухне, она должна отвечать таким требованиям:

1. Площадь должна превышать 15 кв. м.
2. Стены не могут быть ниже 2,2 м.
3. Обязательным является наличие окна с форточкой.
4. Площадь окна должна соответствовать правилу: 0,03 кв. м на 1 куб. м.
5. Все стены должны обладать огнестойкостью, равной ¾ часа. Если они сделаны из горючего материала (например, являются деревянными), то их покрывают изоляционным щитом, сделанным из огнестойких материалов (например, асбеста и металла). При этом щит должен иметь такие размеры, благодаря которым он может выступать по бокам и внизу котла на 10 см, а также на 80 см сверху устройства.
6. Если происходит установка напольного варианта, то должна быть негорючая подложка. Устанавливают такую подложку, которая выступает на 10 см со всех сторон котельного устройства. Это часто отмечают в разных видео.
7. У пола должно быть отверстие, через которое может поступать свежий воздух. Благодаря ему возникает постоянная необходимая для работы установки циркуляция воздуха.
8. Наличие вентиляции.
9. Расстояние между устройством и стеной, на которой оно находится, должно превышать 10 см.

Пожарная безопасность

Территория топочной должна содержаться в чистоте, внутри помещения должно иметься достаточное искусственное освещение, чтобы хорошо осветить рабочие и общественные места. В таких помещениях запрещается хранение любых огнеопасных материалов. При замерзании труб отогревать их разрешается только паром или горячей водой. Применение открытого пламени запрещено.

Особые требования предъявляются к эксплуатации и содержанию дымовентиляционных систем, они должны проверяться и чистится с периодичностью:

• Ежегодно в августе – очистка дымовых каналов от сажевых загрязнений, проверка тяги.
• Ежеквартально — очистка кирпичных дымоходов.
• Ежегодно осматривают на целостность вентиляционных каналов.

Входные двери топочной должны открываться наружу. Окна — обязаны иметь легко удаляемые пакеты. На входе газопровода в топочной устанавливают защитный электромагнитный клапан, пожарную сигнализацию и датчики загазованности помещений.

Нормы по сжиженному и природному газу

Различные модели бытовых отопительных котлов могут работать на метане и смеси пропана с бутаном. В обоих случаях требования к минимальному объему котельной для газового котла, а также иным параметрам помещения идентичны. Однако есть один нюанс в вопросе вентиляции.

Метан легче воздуха и при утечке поднимается к потолку, а пропан-бутан тяжелее и опускается к полу или в подвал/погреб

Если в котельной или кухне в планах размещать оборудование на магистральном метановом топливе, то отверстия естественной вентиляции в помещении должны располагаться под потолком. При этом отступ их от потолочного перекрытия не должен превышать 20 см.

Если газовый прибор будет работать от газгольдера или баллона, то помещение в обязательном порядке должно иметь вентиляционные отдушины на высоте 10–15 см над полом.

Естественная вентиляция должна быть устроена так, чтобы при затухании котла или иной утечке газа последний уходил на улицу. Скопление метана либо пропана в помещении – это прямой путь к взрыву и пожару.

Требования пожарной безопасности

Пожарные нормы для газовых котлов, отдельно оговаривают требования к промышленным и бытовым котельным. Для уточнения существующих ограничений, помещения, используемые для монтажа отопительного оборудования, классифицируются по типу взрыво и пожароопасности. Класс, присваиваемый газовым котельным, В1-В4.

Действующие требования пожарной безопасности к помещениям частных домов с установленными бытовыми газовыми котлами, включают в себя следующее:

Допускается монтаж атмосферных котлов на цокольном этаже и на крыше здания, при условии, что помещения будут соответствовать указанным в СНиП нормам. Подключение и эксплуатация котлов с открытой камерой сгорания в подвале, запрещается.Теплогенераторы с закрытой камерой сгорания, монтируются в подвальном и любом нежилом помещении в доме. Установка котла на чердаке возможна, при условии наличия хорошей теплоизоляции и соблюдения противопожарных разделок и разрывов.

Требования к строительным материалам – котельная огораживается со всех сторон огнестойкими перегородками с минимальным пределом сопротивляемости огню, не менее EI45 (0,75 часа).

Двери должны открываться наружу.

В бытовых котельных, пожарная сигнализация является не обязательной, но рекомендуемой мерой предотвращения аварийных ситуаций.

Пол, стены и потолок котельной (в случае установки навесного отопительного оборудования)? облицовывают негорючими материалами – керамической плиткой, гипсокартоном, штукатуркой и т.п.

Для промышленных котельных, действуют подобные нормы за небольшими исключениями:

Обязательно устанавливается система оповещения об утечке газа и возникновения пожара.

Система пожарной сигнализации и оповещения о пожаре в котельной, работающей на газе, должна соответствовать требованиям, изложенным в ФЗ N 123.Если котельная классифицируется классом Г, обязательно оснащение прибором, контролирующим утечку газа. Все датчики подключаются к контроллеру котла, дающему сигнал на отключение отопительного оборудования, в случае, если допустимые нормы содержания угарного газа в воздухе, превысили максимальное значение.

Наличие заземления для газового котла – обязательное условие для ввода оборудования в эксплуатацию.

Требования к дверям и окнам в газовой котельной

Высокие требования СНиП предъявляются к окнам и дверям, расположенным в газовой котельной:

Окна – в котельной предусматривается естественное достаточное освещение. Ширина проема окна, рассчитывается, в зависимости от объема помещения. Обязательно наличие форточки.

Двери – устанавливается дверное полотно, не меньше 80 см в ширину. Предусматриваются двери, выходящие из помещения котельной прямо на улицу. Все дверные полотна, выходящие в дом и на улицу, должны открываться наружу. Короб устанавливают без нижнего порога.

В бытовых котельных, устанавливается светящийся указатель аварийного выхода, непосредственно над дверью.

Нормы освещенности котельной на газе

Предусматривается искусственное и естественное освещение помещения. Выключатели устанавливаются вне котельной. Для промышленного котельного оборудования, монтируются герметичные светильники с металлической оплеткой.{banner_downtext}Расчет ширины оконного проема, высчитывается по формуле – 1 м³ помещения = 0,03 м² оконного проема.Вычисления не учитывают перегородок и рамы окна. Расчет проводится по оконному проему. Окно обязательно должно иметь форточку.

Правила энергообеспечения котельного помещения

Строительные нормы для установки газового котла в частном доме, предусматривают рекомендуемые и обязательные требования, затрагивающие энергообеспечение котельного оборудования. К ним относятся:

Энергозависимые котлы, подключаются к сети электроснабжения через стабилизатор напряжения и ИБП. Емкость источника бесперебойного питания, подбирают с тем расчетом, чтобы обеспечить бесперебойную работу котла в течение 12 часов.

Обязательно устанавливается контур заземления. Во время работы, котел любого типа, вырабатывает низкопотенциальное напряжение. При определенных обстоятельствах, искра статического электричества, становится причиной возгорания и взрыва.

Котельная подключается напрямую от щитовой.

Чтобы убедиться, что расположение котла и помещение, которое планируется использовать под котельную, соответствует нормам, описанным с СНиП, ФЗ и СП, перед началом проектных работ, следует получить грамотную консультацию представителя газового хозяйства.

Вентиляция своими руками в частном доме

Вначале проводится анализ, определяются размеры помещения и тип вытяжки.

НА ЗАМЕТКУ! Устанавливать воздухозаборные решетки в окнах либо других проемах не рекомендуется во избежание изменения направления потоков воздуха.

Расчеты и чертеж

Прежде чем устанавливать котел и устраивать вентиляционную систему своими руками, проводятся расчеты, составляется чертеж с указанием основных узлов. Этот этап лучше доверить специалистам.

Например, при имеющемся газовом котле используется схема 0,01м²/10кВт для приточных систем. То есть если отопительное оборудование мощностью 30 кВт, то вентиляция обязана обеспечить приток воздушных масс объемом 0,03 м³/с (также рекомендуется делать запас 25-30 %).

ВАЖНО! Сама вытяжка, согласно нормам СНиП, должна быть не меньше 130 мм в сечении. В случае когда отверстие приточной вентиляции не способно обеспечивать правильного воздухообмена, монтируется принудительная конструкция

Установка естественной вытяжки в качестве самостоятельной допускается, если здание не расположено низко, поблизости отсутствуют заросли деревьев, не стоят другие строения. Любые помехи создают проблемы и негативно влияют на воздухообмен.

Необходимые материалы и инструменты

В основном при изготовлении воздуховодов применяют алюминий, пластмассу либо оцинкованную сталь. При автономном отоплении частного дома допускается использование канализационных труб расчетного диаметра. Также к ним дополнительно покупаются специальные муфты.

При приобретении материалов на впускной патрубок стоит взять защитную решетку и обратноклапанный переходник.

Кроме того, потребуются:

• гильзы для устройства перекрытий;
• крепежные детали, в т. ч. хомуты, саморезы;
• монтажная пена, чтобы загерметизировать образовавшиеся пустоты между перекрытиями и самими гильзами.

Из инструментов, чтобы сделать вентиляционную систему, необходимы:

• линейка либо рулетка;
• маркер, карандаш;
• пила для обработки труб;
• перфоратор с имеющимся сверлом по бетону (чтобы оборудовать отверстия в стенах);
• бензопила или ножовка по дереву (обустроить проходной канал в крыше).

Дополнительно потребуются респиратор, перчатки и защитные очки.

Монтаж вентиляции

Сначала проверяют инструмент, проводят пробную сборку вытяжки согласно схеме. Далее отмечают места, где будут располагаться крепежи в потолке и стене. Нужно учитывать, что впускное отверстие должно быть на высоте 0,25 м от уровня пола, выходное — не идти через стропила, но последние применяют в качестве площадки для крепления патрубка.

Краткое руководство, как правильно выполнить монтаж вентиляции в котельной с газовым котлом:

1. Вычистить проемы от грязевых и пылевых отложений (при необходимости).
2. Установить проходные гильзы.
3. Смонтировать сами трубы.
4. Соединить вертикальную часть и проконтролировать качество крепежа.
5. Встроить вентилятор, подключить оборудование к электроснабжению.

Чтобы проверить систему в действии, закрывают окна и двери, запускают отопление на 2-2,5 часа. Если котел работает на твердом сырье, сразу появляется тяга. В газовых модификациях к выходному проему прикладывают лист бумаги, который при верной установке остается на месте.

Для качественного функционирования системы перед каждым сезоном отопления проводятся осмотр и чистка, замена поврежденных деталей.

Какие должны быть двери в котельной

Если это отдельное помещение в жилом доме, то двери ведущие из топочной должны быть огнеупорными. Это значит, что они должны сдерживать огонь на протяжении 15 минут. Под эти требования подходят только сделанные из металла

Фабричные или самодельные — не столь важно, лишь бы по параметрам подходили

Если же в топочной сделан выход на улицу, тут должны стоять неукрепленные двери. Причем в СНиПе написано «слабо укрепленные». Это необходимо для того чтобы при взрыве коробку просто выдавило взрывной волной. Тогда энергия взрыва будет направлена на улицу, а не на стены дома. Второй плюс легко «выносимых» дверей — газ сможет свободно выходить.

Двери в котельную продаются сразу с решеткой в нижней части

Часто в проекте ставят дополнительное требование — наличие в нижней части двери забранного решеткой отверстия. Оно необходимо для обеспечения притока воздуха в помещение.

Как правильно установить настенный котел

Перед монтажом распакуйте теплогенератор и проверьте комплектность аппарата. Убедитесь, что штатный крепеж подойдет к вашим стенам. Например, под газобетон необходимы специальные крепления, обычные дюбели не годятся.

Соблюдаем такой порядок работ:

1. Наметьте на стене контур отопительного агрегата. Убедитесь, что соблюдены технологические отступы от строительных конструкций или других поверхностей: 0.5 м от потолка, снизу – 0.3 м, по бокам – 0.2 м. Обычно производитель приводит схему с размерами в инструкции по эксплуатации. Технологические отступы, указанные заводом-изготовителем в паспорте котла
2. Для турбо котла с закрытой камерой подготавливаем отверстие под коаксиальный дымоход. Сверлим его под уклоном 2–3° в сторону улицы, чтобы образующийся конденсат вытекал наружу. Процесс установки такой трубы подробно описан нами отдельно.
3. В комплекте с теплогенератором идет бумажный установочный шаблон с намеченными отверстиями. Приложите эскиз к стене, выровняйте с помощью строительного уровня, зафиксируйте схему скотчем.
4. Точки сверления лучше сразу накернить. Снимите шаблон и проделайте отверстия глубиной 50–80 мм. Следите, чтобы сверло не уходило в сторону, такое случается на кирпичных перегородках.
5. Установите в отверстия пластиковые пробки, вкрутите подвесные крюки на максимальную глубину, пользуясь пассатижами. Вдвоем с помощником аккуратно подвесьте аппарат.

Размечая отверстия в деревянной бревенчатой стене, проследите, чтобы крепление оказалось на гребне бревна. Крюки вкручивайте прямо в дерево, без пластиковых пробок.
