Типы счетчиков воды: обзор различных видов + рекомендации покупателям

Значение надписей и символов на счетчиках

Условные обозначения и надписи на водомерах могут многое рассказать о приборе. Поэтому нужно научиться их расшифровывать, чтобы выяснить те или иные возможности изделия и определить, какой счетчик подойдет для конкретных условий.

Производители наносят на устройства четыре основных обозначения:

1. Qmax — предельная скорость потока, не вызывающая погрешностей в работе прибора. Работать при таком значении скорости потока прибор может максимум 1 час. За этим обязательно должен следовать перерыв.
2. Qn — оптимальный расход для водомера. По отношению к его максимальной возможности, этот параметр на 50% меньше. В случае, когда сквозь корпус прибора проходит объем воды, равный нормальному расходу, он будет функционировать безошибочно. Устройство сможет пройти поверку и его еще долго не придется менять на новый.
3. Qmin — наименьшая скорость потока, которая при измерении расхода воды дает самую незначительную погрешность.
4. Qt — давление, при котором водомерное устройство эксплуатировать невыгодно, поскольку оно начинает работать со значительной погрешностью. При этом трудно предугадать с каким знаком будет значение погрешности — может быть как минус, так и плюс к реальным показаниям.

Кроме этих обозначений, на корпусе водомера нанесена максимальная температура, при которой прибор может функционировать.

В продаже есть счетчики для горячей и холодной жидкости. Встречаются и универсальные, работающие в большом температурном диапазоне без погрешностей

На расходомерах холодной воды присутствует надпись 40 °C, а корпус синего цвета. Кожух расходомеров для горячей воды имеет красный цвет или, что встречается значительно реже, черный. На этом фоне обязательно будет надпись 90 °C.

Если централизованно подается под давлением вода, температура которой превышает 90 °C, нужно остановить выбор на счетчике, имеющем надпись 150 °C.

Классификация счетчиков воды

Современный рынок моделей счётчиков характеризуется огромным количеством разнообразных видов и характеристик. Поэтому для правильного выбора нам необходимо выяснить отличия водомеров между собой. Итак, по особенности действия аппараты учета расхода воды бывают:

БК 1хБет выпустила приложение, теперь уже официально скачать 1xBet на Андроид можно перейдя по активной ссылке бесплатно и без каких либо регистраций.

• Тахометрическими;
• Вихревыми;
• Электромагнитными;
• Ультразвуковыми.

Теперь рассмотрим более подробно принцип действия и особенности конструкции каждого вида.

Особенности тахометрического счетчика

Данный вид водомера основывается на работе подсчета вращений крыльчатки, которая дает показания для счета. На сегодняшний день считается одним из самых востребованных аппаратов учета воды. Данный счетчик имеет ряд плюсов и минусов в производимости. Для улучшения выбора нам нужно с ними познакомиться. Итак, для данного типа характерны такие достоинства:

• Компактный размер аппарата;
• Легкость монтажных работ;
• Бюджетная цена;
• Небольшая погрешность показаний.

Тахометрические водомеры имеют ветвь подтипов, которые разделяются по различным критериям. Так, по количеству подключаемых потоков существуют такие разновидности:

• Одноструйные устройства учета холодной и горячей воды. Принцип механизма заключается в пропускании одного потока через крыльчатку, при этом создается импульс движения. Их количество фиксируется счетчиком. Исходя из большого количества фото схем, можно выделись плюс в возможности подключения датчика импульса, который дает возможность дистанционного управления.
• Многоструйные типы. Главная особенность механизма – количество потоков, которыми создается движение лопастей. Данная черта увеличивает точность выводимых данных расхода и влияет на продолжительность жизненного цикла счетчика холодной или горячей воды.

Существует деление тахометрических водомеров и за таким критерием, как диаметр труб. За данным показателем они бывают такие:

• Устройства с крыльчаткой. Для них характерен диаметр трубопровода до 20 см.
• Турбинные механизмы – не больше 4 см.

Особенности электромагнитных устройств

Принцип действия устройства данного вида основывается на взаимодействие водного потока и магнита. Его поле способно вычислять скорость потока. На данные счетчики очень высокий спрос, так как они дает высокий уровень точности показаний расхода. Метод исчисления данных зависит от скорости и объёма, а не от работы отдельных вращательных деталей.

Ко всему вышесказанному можно добавить такие преимущества прибора учета водяного потока:

• Самый высокий уровень точности показаний расхода воды;
• Обширный охват исчислений;
• Отсутствие водного сопротивления и подвижных элементов конструкции;
• Долгий срок эксплуатации;
• Быстрота расчета;
• Наличие архива;
• Не способность грязного потока влиять на точность показаний.

Но, при всех его преимуществах, существуют также и такие минусы в его функционировании:

• Образуемый осадок может собираться на внутренней поверхности датчика;
• Из-за электронного механизма сбои в системе могут происходить быстрее, чем у других счетчиках;
• Чистая среда способна снижать производимость устройства;
• Зависимость от электроэнергии;
• Сложность монтажных работ;
• Высокий уровень чувствительности от турбулентности;
• Способность засоряться металлическим мусором.

Особенности ультразвукового счетчика воды

Основной механизм работы заключается в вычислении разности прохождений звука по временному показателю. Таким образом, полученные данные отправляются к вычислителю, который и определяет расход холодной и горячей воды. Стоит отметить, что полученные сведения сохраняются в архив. Изучив различные фото схемы можно выделить стандартные комплектующие данных видов приборов. Это такие детали:

• Сегмент измерения расхода;
• Вычислитель;
• Передатчик импульса.

Данные виды счетчиков с ультразвуковым механизмом работы имеют ряд таких достоинств:

• Высокая точность данных расхода холодной и горячей воды;
• Возможность измерения для широкого объёма потока;
• Отсутствие подвижных элементов;
• Мгновенность подсчёта расхода;
• Функционирование архивной системы;
• Долгий эксплуатационный срок.
• Ультразвуковые счетчики имеют такие плюсы:

В производимости данных счетчиков можно выделить только два минуса, а именно:

• Функционирование исключительно с автономным питанием;
• При воздействии пузырьков воздуха могут давать неточность расхода.

Характеристики тахометров

Этот вид водомеров самый распространенный. Они работают по простому принципу.

Положительные и отрицательные характеристики

Механические водосчетчики компактны. Их можно монтировать в труднодоступных местах, чтобы они не испортили интерьер помещения. Простота конструкции позволяет устанавливать на эти устройства приемлемую для большинства потребителей цену. Погрешность их показаний незначительна.

Тахометры – это энергонезависимые устройства. Основным элементом их конструкции является помещенная в воду крыльчатка. Объем воды считается на основе количества оборотов, которые она совершает

Отрицательными считаются следующие характеристики:

• износ лезвий;
• чувствительность к примесям, присутствующим в воде;
• зависимость показаний водомера от магнитного поля;
• невозможность зафиксировать мгновенное потребление;
• наличие подвижных элементов в проточной камере.

Несмотря на наличие недостатков, при соблюдении программы поверки счетчик может прослужить до 12 лет. Для работы устройства не требуются внешние источники питания.

Принцип работы и конструкция

Основным элементом счетчика является крыльчатка. Он имеет перпендикулярную ориентацию своей оси относительно направления подачи воды. Номинальный диаметр этого типа устройств не превышает 50 мм.

Установите тахометры для измерения расхода горячей и холодной воды, если речь идет о небольших объемах. Эти водомеры не рассчитаны на высокую стоимость

Когда проходящая лавина воды проходит через крыльчатку, происходит круговое движение. Каждый сопровождается перетеканием через устройство определенного количества жидкости. Чем больше давление создает вода, тем быстрее вращается крыльчатка.

Чувствительный механизм счетчика получает информацию о количестве оборотов через коробку передач, и все изменения отображаются на циферблате.

Аппараты с крыльчаткой бывают одноструйные, многоструйные, комбинированные. В первом случае вода течет на входные лопатки. Торсионный импульс передается на индикатор счетчика через магнитную муфту. Специалисты рекомендуют устанавливать такие счетчики на трубы горячего водоснабжения сечением от 15 до 30 мм.

В многоструйных моделях поток делится на части по пути к крыльчатке. Погрешность измерения невелика, потому что на лопасти действует одинаковая сила. Это полностью устраняет турбулентность потока.

Устройство предназначено для установки на трубы холодной воды с максимальным диаметром 50 мм. Такой счетчик воды эргономичен, его легко установить и разобрать, если необходимо провести поверку.

При необходимости расширения охвата измерений расхода воды устанавливается спидометр комбинированного типа. Подразумевается, что при изменении расхода срабатывает счетчик. Переход происходит автоматически.

Комбинированный счетчик состоит из основного и дополнительного прибора. Первый активируется открытием клапана при потреблении большого количества воды

Единица измерения всего одна, имеет высокую точность, герметична, поэтому работает даже в условиях паводка. Для труб DN более 50 мм в конструкцию устройства вставляется вращающееся рабочее колесо вместо рабочего колеса. В этом случае счетчик воды устанавливается по оси линии. Идеальное место для его установки – у входа.

Такие счетчики устанавливаются на трубопроводах промышленных предприятий сечением до 500 мм, по которым проходят значительные объемы воды. Направление и угол потока определяется специальным обтекателем.

Сухие и влажные устройства

Если исходить из расположения счетного устройства, тахометры воды делятся на сухие и мокрые. В первом случае жидкость никак не влияет на счетный механизм. Вращательное движение крыльчатки передается ему с помощью специальной магнитной муфты.

Механизм защищен от коррозии непроницаемой перегородкой. Модель имеет довольно высокую стоимость, но также может использоваться там, где подается горячая вода, в которой в большом количестве присутствуют посторонние примеси.

К тому же точность показаний такого прибора очень высока. Если требуется удаленный сбор данных, в систему может быть включено устройство импульсного вывода.

Блок импульсного вывода монтируется непосредственно на входе в трубопровод. Информация, преобразованная в импульс, поступает на записывающее устройство

Модуль, собирающий информацию, можно разместить на любом расстоянии от единицы измерения.

В устройстве с мокрым ходом дозатор находится в постоянном контакте с грязной жидкостью. Это отрицательно сказывается на продолжительности вашей службы. Для исправления ситуации перед счетчиком монтируется фильтр.

Правила выбора

В решении вопроса о том, какой счетчик для воды лучше выбрать, нужно исходить из такого ряда факторов:

Технические требования.

Водомерный прибор в первую очередь должен отвечать заданному набору параметров работы конкретного водопровода:

1. Температура.
2. Диаметр трубы.
3. Длина корпуса.
4. Давление в системе.
5. Допустимый предел потока.
6. Погрешность.
7. Целостность комплектации.

Цена.

Один из важных критериев выбора для большинства потребителей. Более дорогие модели, как правило, обладают тем же набором характеристик, что и дешевые. Поэтому нет смысла переплачивать только за престиж изготовителя.

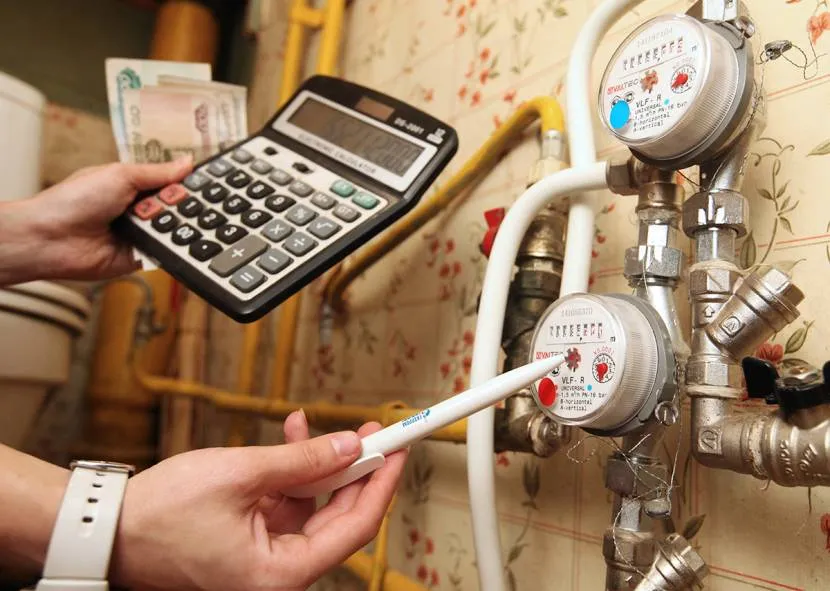

Счетчик для воды быстро окупается Источник stroyday.ru

• Надежность. Качество сборки должно позволять применять устройство в течение всего заявленного производителем срока службы без непредвиденных аварийных случаев.
• Заводская гарантия.
• Период между проверками.
• Соответствие эксплуатационным условиям. Устройство должно быть рассчитано на низкое качество воды, наличие частиц в массе воды и прочие факторы, характерные для отечественных водопроводных систем.

Лучшие счетчики горячей воды

Такие расходомеры создаются из специальных материалов, выдерживающих воздействие высоких температур, в среднем, до 120 градусов. Они могут применяться как в квартирах с центральным горячим водоснабжением, так и в промышленных условиях. В этой категории представлены 3 лучших счетчика по точности показаний и удобству использования.

Бетар СГВ 3/15

Прибор измерения расхода воды «СГВ 3/15» рекомендуется к использованию службами ЖКХ, как точный и надежный в показаниях. Однако при длительном простое из-за воздействия солей турбина может перестать вращаться нормально. Данный вариант имеет антимагнитную защиту, поэтому при всем желании таким незаконным способом сократить траты тут не получится. Водомер прост в обслуживании и эксплуатации, экономит семейный бюджет.

Достоинства

• Проверка требуется через каждые 5 лет;
• Продается в комплекте со всем необходимым для монтажа;
• Гарантия на 2 года;
• Широкий диапазон температур измеряемой воды – от 5 до 90°С;
• Четкий учет расхода природных ресурсов;
• Не требует специальных условий для работы.

Недостатки

Максимально возможное давление воды – 1,0 Мпа.

Прибор «СГВ 3/15» компактен, что позволяет устанавливать его в нишах небольших помещений, где ценен каждый метр.

Пульс 15У-110

При снятии показаний с помощью Пульс 15У-110 проблем не возникает, цифры хорошо видны, и очень удобно, что они белого и красного цвета на темном фоне. В отзывах отмечают высокое качество сборки, но на всякий случай гарантия дается на целых 3 года.

Он может использоваться в системах водоснабжения квартир, офисов, домов с передачей данных на электронное устройство, что упрощает управление им. Прибор выдерживает давление до 1,6 Мпа. Водомер точно подсчитывает число оборотов крыльчатки, вращающейся под воздействием теплоносителя в трубопроводе.

Достоинства

• Показывает расход при температуре от 5 до 90°С;
• Допускается как горизонтальная, так и вертикальная установка;
• Измерительный механизм не контактирует с носителем;
• Межповерочный интервал – 6 лет;
• Сертифицирован;
• Наличие соединительных элементов в комплекте;
• Вес не большой – 0.3 кг.

Недостатки

Годится только для учета качественной воды из крана.

ВСГ-15-02 110 мм

Водомер «ВСГ-15-02» признан самым популярным квартирным счетчиком в Московской области. Он подходит как для бытового, так и для промышленного использования, но носитель в системах должен быть чистым. В противном случае крыльчатка может повредиться, что способно привести к нарушению точности измерений. При правильной эксплуатации он показывает подробные данные о расходе воды, вплоть до долей. Прибор срабатывает за счет стрелочных и роликовых датчиков.

Достоинства

• Подходит и для вертикального, и для горизонтального монтажа на трубопроводах;
• Защищен от механического воздействия прочным стеклом;
• Не подвержен воздействию влаги;
• Легко устанавливается на небольших площадках;
• Простота муфтовой сборки;
• Долгий срок службы.

Недостатки

• Может сбоить при влажности выше 80%;
• Весит немало.

5 Достоинства и недостатки

У электронных счетчиков воды есть ряд достоинства и недостатков.

К плюсам можно отнести:

1. Высокая точность замера. Цифровые приборы намного точнее механического оборудования. Поэтому, во время работы с такими приборами можно сэкономить средства.
2. Крайне удобно снимать показания. Данные с таких приборов можно спокойно и быстро передать на табло или другое устройство. Это очень удобно, поскольку не требуется подходить напрямую к устройству и всё можно сделать издалека.
3. Раздельный подсчет горячей и холодной воды. Есть недобросовестные конторы, которые могут поставлять холодную воду из крана для горячей воды. Если использовать водомер с датчиком температуры, это даст возможность платить только за оказанные услуги.
4. Большой интервал между проверками. Срок использования между поверками может достигать 10 лет, а для проведения процедуры не обязательно снимать прибор. Часть моделей поддерживает частичную разборку.
5. Прибор можно монтировать практически в любой точке водопровода, как в горизонтальном, так и в вертикальном положении. При этом не обязательно учитывать, насколько удобно будет снимать показания, поскольку их можно снять дистанционно.
6. Электронный счетчик воды отлично подходит для комплекса «умный дом». При этом исключены затопления и утечки из трубопровода. Если вода будет литься больше заданного периода без перерыва, счетчик самостоятельно перекроет доступ к жидкости и оповестит о проблемах дистанционно.

К основным недостаткам можно отнести:

1. Высокая стоимость. Электронные расходомеры несколько дороже механических, и это может оттолкнуть от покупки прибора.
2. Для нормального функционирования счётчика требуется подключить источник питания. Функционировать он могут от батареек или сети. Если элементы питания достаточно качественные, они способны проработать до 3х лет.

В основном у электронных приборов отсутствуют недостатки

Если принять во внимание, что большая стоимость покупки оправдает себя экономией во время использования, можно сказать, что у приборов отсутствуют недостатки

На текущий момент современные технологии перестали считаться роскошью. Если 10-20 лет назад вода считалась по стандартизированным нормам, то сейчас каждый владелец пытается сэкономить на воде. А для этого требуется вести не только учет, но и статистику.

Дорогие модели электронных приборов способны вести статистику затрат воды на протяжении срока. Благодаря этому можно точно установить, когда и на какие цели затрачивается наибольший объем воды. Это дает возможность сделать её расход более рациональным.

Ультразвуковая разновидность приборов

Счетчики эти универсальны, с их помощью измеряют не только расход воды, но и подсчитывают объем газа, пара. Они так же, как и электромеханические приборы, не могут функционировать без электропитания, поскольку у них есть электронное счетное устройство, которое без этого просто неработоспособно.

Измерения происходит путем воздействия ультразвуковых колебаний на поток воды. Акустический эффект, полученный в результате, анализирует датчик, а затем показания появляются на дисплее.

Монтируют их как на поверхности водопроводной трубы, так и непосредственно в ней. Если установка выполнена первым способом, прибор можно быстро переместить в другое место для осуществления калибровки других счетчиков или временного контроля. Как правило, такие устройства применяют в промышленности.

Кроме стационарных ультразвуковых счетчиков, существуют и портативные приборы. В их конструкции присутствуют два датчика, работающие и как передатчики и как приемники

Ультразвуковые водомеры отличаются небольшим энергопотреблением, что позволяет использовать их во многих сферах. Устройство хорошо защищено от помех. Погрешность при измерении этими приборами составляет максимум 1%.

В конструкции таких расходомеров воды отсутствуют детали, которые могут сломаться, поэтому они практически не приходят в негодность. В последних моделях таких видов счетчиков воды, как ультразвуковые, удачно сочетаются хорошие метрологические качества, точность и соответствующая стоимость.

Они укомплектованы литиевыми батареями, сохраняющими свои рабочие характеристики более 5 лет. Также в них предусмотрена автоматическая регулировка через определенные временные промежутки, что поднимает точность измерения на более высокий уровень.

К недостаткам оборудования можно причислить необходимость внешнего электропитания или автономного. Негативным является и тот момент, что точность измерения снижается из-за присутствия воздушных пузырьков в воде.

Лучшие механические счётчики воды

Самыми простыми приборами учета расхода воды являются механические счетчики. В их составе используется минимум деталей, что положительно сказывается на долговечности эксплуатации. Чаще всего используется конструкция на основе крыльчатки и счетного колеса. Эксперты отобрали несколько удачных моделей.

ITELMA WFW20.D110

Рейтинг: 4.9

Одним из самых популярных механических счетчиков на российском рынке является немецко-российская модель ITELMA WFW20.D110. Производителю удалость найти оптимальный баланс между высоким качеством и приемлемой ценой. Среди покупателей значатся не только индивидуальные пользователи, но ЖЭКи и строительные компании. Сфера применения счетчика – жилые дома и квартиры, а также административные здания и офисы. Эксперты отдали первое место этому механическому счетчику за надежность, большой гарантийный срок (6 лет), устойчивость к повышенному давлению.

Пользователи отмечают чувствительность прибора, приятный внешний вид, удобную шкалу. Пытаться повлиять на работу счетчика не удастся, производитель установил защиту от магнитного поля.

• достойное качество;
• защита от магнитного поля;
• приемлемая цена;
• большой гарантийный срок.

не обнаружены.

Декаст Метроник ВСКМ 90-15 ДГ

Рейтинг: 4.8

Простая крыльчатая конструкция применена в счетчике «Декаст Метроник» ВСКМ 90-15 ДГ. Производитель предусмотрел возможность подключения к системе централизованного учета. Прибор предназначен для установки в магистралях с малым расходом воды, типа частных домов, квартир и офисов. Специалисты отмечают ремонтопригодность модели. Производитель оснастил свое изделие герконовым датчиком, который широко распространен, а заменить его можно без проблем.

Судя по отзывам пользователей, долговечность счетчика ограничивается 10 годами, после этого срока происходит необратимый износ крыльчатки. К недостаткам модели можно отнести отсутствие крепежных деталей для монтажа. Тем не менее, прибор заслуженно занимает вторую строчку рейтинга.

• простая конструкция;
• большой срок службы;
• ремонтопригодность;
• возможность подключения к системе централизованного учета.

• высокая цена;
• нет в комплекте крепежных деталей.

Бетар СХВ-15

Рейтинг: 4.7

Лучшими эксплуатационными способностями обладает отечественный счетчик Бетар СХВ15. Модель предназначена для установки в магистраль холодной воды частных домов и квартир. Одним из преимуществ прибора является низкая цена, которая сочетается с универсальностью монтажа. Счетчик можно ставить вертикально, горизонтально или под уклоном. Рабочий диапазон температур СХВ-15 составляет +5…+40ºС, а максимальное давление в трубопроводе может достигать 10 бар. Гарантийный срок службы составляет 6 лет, после этого срока прибор необходимо отправить на первую поверку.

Пользователей устраивает долговечность работы модели, есть немало примеров, когда срок службы достигает 18 лет. Эксперты отдали счетчику третье место рейтинга.

• низкая цена;
• универсальность монтажа;
• долговечность эксплуатации.

подходит только для холодной воды.

Norma SVKM-15G

Рейтинг: 4.6

Среди счетчиков для горячей воды выделяется модель Norma SVKM-15G. Это небольшое устройство сделано в классическом виде с латунным корпусом и хромированным покрытием. Крыльчатый механизм отличается простотой и надежностью. Эксперты отмечают богатую комплектацию прибора, производитель приложил инструкцию и монтажные элементы. Также на заводе поставлена пломба, а гарантийный срок составляет 6 лет.

Пользователи отмечают хорошее качество счетчика, но есть случаи установки бракованных изделий. Поэтому владельцам домов и квартир дополнительно тратить средства на демонтаж и повторную установку. Попасть в призовую тройку модели не позволил и характерный стонущий звук при включении горячей воды.

Какой фирмы выбрать счетчик для воды

Качество счетчика для воды может зависеть и от изготовителя. Таким образом, стоит выбрать хорошего производителя, потому что тогда вы получите прибор, который прослужит долго.

Наибольшим спросом пользуются устройства зарубежных фирм:

• Elster Metronica – изготавливается по лицензии во многих странах СНГ;
• Sensus – Германия;
• Zenner – Германия, Россия по лицензии;
• Viterra – Канада;
• Actaris – Франция;
• Valtec – Италия;
• Metron – Польша.

Совершая выбор импортного счетчика для воды, нужно обращать внимание не только на разрешающие эксплуатацию прибора сертификаты, но и помнить об устойчивости внутренних частей счетчика к некачественной воде. Если компания не имеет широкой дилерской сети, то ремонт вышедшего из строя прибора учета воды может затянуться по причине отсутствия нужных деталей

Так что перед окончательным выбором модели стоит поинтересоваться у продавца о наличии сервисов по гарантийному обслуживанию счетчика и их количестве.

Из отечественных производителей стоит выделить следующие компании:

• Старорусприбор.
• Газэлектроника.
• Теплоприборкомплект.

Отечественные счетчики для воды менее функциональны, но в среднем в 1,5-2 раза дешевле импортных аналогов. При этом цена китайских счетчиков при заявленном широком функционале может быть ниже отечественных, что говорит о возможных проблемах с качеством прибора.

Читайте материал по теме: Инженерная сантехника оптом: ассортимент и цены

Для чего нужен счетчик?

У приборов учета воды есть ряд преимуществ, которые помогают не только потребителю, о и окружающей среде. Они будут замерять сколько кубометров воды было израсходовано. Ни одна коммунальная служба не работает себе в убыток, поэтому оплату без счетчика вам начислят исходя из самых высоких показателей потребления. Часто они завышен в 2 и более раз. Установив измерительный прибор, вы заплатите только за ту воду, которой действительно пользовались. Стоимость оплаты за канализационные услуги тоже станет ниже.

Отправляясь в отпуск не придется платить за воду, так как счетчики просто не будут фиксировать расход в период вашего отсутствия. Видя наглядно сколько вы расходуете кубометров воды, будете бережнее относиться к природным ресурсам. А в масштабах страны, а уж тем более мира, если каждый человек, установивший счетчики, позаботится о том, чтобы сократить расход, запасы пресной воды начнут сокращаться гораздо медленнее.

Жителям частных домов знакома графа в квитанции «за полив», сумма в которой зависит от площади участка. Но вовсе не все люди разводят грядки, высаживают цветы, газоны и поливают их.

В счета тех, кто платит по общим показаниям не редко раскидывают потери технологического типа или задолженности соседей. Коммунальные службы посчитают расход на весь многоквартирный дом, а потом разделит эту сумму между всеми абонентами.

Проанализировав вышеперечисленные доводы, можно убедиться в том, что установка измерительных приборов – выгодное вложение. Согласно статистике, затраты на прибор и его монтаж окупаются в среднем за полгода.

Счетчики электрической энергии

Электрический счетчик измеряет расход электроэнергии переменного или постоянного тока. Расход измеряется в киловатт-часах (кВт/ч) или ампер-часах (А/ч). Различаются они по максимальной и рабочей пропускной мощности.

Счетчики электроэнергии делятся по:

• типу измеряемых величин:

  • однофазные (измерение переменного тока 220 В, 50 Гц),

  • трехфазные (380 В, 50 Гц);

• типу подключения:

  • приборы прямого включения в силовую цепь,

  • приборы трансформаторного включения, подключаемые к силовой цепи через специальные измерительные трансформаторы;

• типу конструкции:

  • индукционные (электромеханические электросчетчики),

  • индукционные (механические),

  • электронные (статические электросчетчики),

  • гибридные счётчики электроэнергии.

Если упростить классификацию электросчетчиков, можно выделить две большие группы: индукционные (механические) и электронные.

Индукционный – привычный счетчик с вращающимся диском, надежный, но не очень точный. Электронный – с дисплеем и хранением данных в памяти, точный, но дорогой.

Индукционный счетчик электроэнергии

Кроме этого счетчики могут быть:

• Однотарифные и многотарифные, где тариф зависит от времени суток.

• Автоматические счетчики – сами передают показания.
