Теплый пол и ковролин: выбор оптимального тандема

Теперь поговорим о самом главном: какой теплый пол подобрать под ковровое покрытие.

1. Водяной теплый пол

Водяной пол – это система труб, по которым циркулирует вода, нагретая за счет электричества или отопления. Этим обуславливается ограничение использования подобных теплых полов в городских квартирах, в которых существует только централизованное отопление. Подключать водяные полы к батареям нельзя! Другое дело, если вы живете в частном доме с автономным отоплением. Тогда никто не запретит вам использовать водяные полы под ковролин.

Достоинства водяного пола:

постепенное нагревание

Это очень важно для ковровых покрытий, которые (особенно если они плохого качества!) могут деформироваться или расползаться при резких скачках температуры;
невозможность выгорания. Вода в системе труб теплого пола находится в постоянном движении, поэтому на ковролине не могут возникнуть зоны перегрева, ведущие к выгоранию материала.

Недостатки:

• сложность монтажа;
• поднятие уровня пола на 10-15 см за счет стяжки.

2. Электрический теплый пол

Электрический теплый пол нагревается, благодаря кабелю, проводящему электроэнергию. В отличие от водяного, электрический пол можно монтировать в любых помещениях, причем самостоятельно, без привлечения специалистов.

Достоинства электрического пола:

• равномерный прогрев. Это снижает возможность деформации ковролина;
• возможность регулировки температуры. Зная, что ковролин нельзя нагревать выше 27-30°C, поставьте это ограничение на терморегуляторе. Пол нагреется до этой температуры и будет поддерживаться автоматически;
• легкость монтажа.

Недостатки:

• быстрый нагрев. Быстрое повышение температуры ковролина ведет к его порче, износу и уменьшению прочности;
• возникновение зон перегрева (например, в местах соприкосновения пола с ножками мебели), приводящих к постепенному выгоранию ковролина и повреждению нагревательного кабеля.
• большое потребление электроэнергии.

3. Инфракрасный теплый пол

Инфракрасный пол является разновидностью электрических обогревательных систем, но, благодаря уникальным свойствам, он внесен в отдельную группу. Инфракрасный пол продается в виде рулонов двухсторонней пленки, внутри которой находятся нагревательные элементы – графитовые полосы. После подключения к электричеству, полосы начинают нагреваться, а затем – испускать инфракрасные (тепловые) лучи и прогревать финишное напольное покрытие.

Достоинства инфракрасного пола:

• равномерный прогрев, исключающий деформации ковролина;
• щадящее инфракрасное излучение, сводящее к минимуму возможность перегрева и выгорания коврового покрытия;
• контроль за температурой поверхности при помощи термостата;
• легкость монтажа и эксплуатации;
• минимальное потребление электроэнергии.

Недостаток же только один — относительно высокая цена.

Так как данный вариант применяется наиболее часто — прилагаем видео-инструкцию по его монтажу:

4. Мобильный теплый пол

Все «классические» разновидности теплых полов являются стационарными, требующими более или менее сложного монтажа. Но это не всегда целесообразно. Например, в арендованной квартире. Или тогда, когда потребности в обогреве всего пола в помещении нет, а нужен лишь небольшой теплый участок. Тогда вместо стационарных конструкций можно приобрести мобильный вариант.

Мобильный теплый пол – это инфракрасная обогревательная пленка, не требующая монтажа и подключаемая к розетке при помощи входящего в комплект шнура. Поверх расстеленной пленки кладется ковер, подходящий по размеру, устройство подключается к розетке и через несколько минут нагревается до необходимой температуры. Подогрев пола под ковер готов! При этом вы не затратили ни времени, ни усилий, ни большого количества денег.

Достоинства мобильного теплого пола:

• изначальное предназначение для ковровых покрытий. Если стационарные теплые полы предполагают их финишную отделку разными вариантами, то для мобильного пола производитель выбрал лишь одно решение – покрытие ковром. Это значит, что температурные режимы и способ обогрева мобильного теплого пола не смогут нанести ущерба вашему ковру;
• возможность настройки подходящей температуры при помощи регулятора мощности;
• возможность выбора размера теплого пола под имеющийся в наличии ковер;
• удобство в переноске;
• пленочный теплый пол под ковролин не нужно монтировать, достаточно расстелить его на полу и подключить к розетке;
• экономичность, малое потребление электроэнергии.

Можно ли класть линолеум на теплый пол

Однако не все виды теплых полов, можно укладывать под линолеум. Водный пол является именно тем типом, для которого в качестве финишного покрытия стоит использовать другой материал.

В последние годы линолеум все чаще используют вместе с инфракрасным пленочным полом, так как рулонный синтетический материал совместим с электрическим вариантом, причем только пленочным.

Но электрическое отопление используется тоже не всех видов. Чтобы постелить линолеум на теплый пол, идеальным является инфракрасный пленочный. При такой конструкции не нужна стяжка, что облегчает монтаж и уменьшает расход тепла, расходуемый на нагрев самой стяжки.

Какой ИК теплый пол предпочтительнее под линолеум

Производители предлагают два вида ИК систем отопления. Каждый имеет свои достоинства и недостатки и при выборе системы следует сделать, ориентируясь на свои индивидуальные запросы.

Пленочный пол	Стержневой пол
Безопасность и надежность эксплуатации	Безопасность и надежность эксплуатации
Оба вида работают на использовании ИК излучения, гарантийный срок годности – 15 лет.	Оба вида работают на использовании ИК излучения, гарантийный срок годности – 15 лет.
1. Не требует предварительных работ при укладке, монтируется на ровную бетонную поверхность методом «сухого монтажа». 2. Нагревается при размещении на утепленном полу мебели.	1. Укладка в стяжку из бетона или плиточной смеси. 2. Не перегревается при закрытии рабочих участков мебелью и быттехникой.
Универсальность	Универсальность
Можно применять для утепления пола, стен, потолка и других ровных поверхностей	Применяется только для утепления пола, в том числе и в помещениях с повышенной влажностью.
Энергосбережение	Энергосбережение
Повышенное энергосбережение по сравнению с альтернативными системами обогрева	Повышенное энергосбережение по сравнению с альтернативными системами обогрева
Стоимость	Стоимость
Бюджетный вариант.	Высокая стоимость.
Терморегуляция	Терморегуляция
Необходим терморегулятор.	Самостоятельное понижение температуры на нагретых зонах жилья и понижение около холодных зон – оконных и дверных проемов.

Инфракрасная пленка под линолеум

Чтобы нагревание происходило плавно и равномерно, что необходимо при использовании линолеума, будет достаточно мощности теплого пола, не превышающей 150 Вт на один м2. Если мощность будет находиться на таком уровне, можно будет предотвратить изменение декоративных и функциональных свойств линолеума. В том случае, если нагревание пола будет осуществляться в более интенсивном темпе, то ПВХ покрытие может отслоиться от пола, так как изменит свои размеры, может поменять оттенок или даже порваться. При этом именно теплый инфракрасный пол обладает необходимой мощностью и по всем характеристикам подходит для такого сочетания с линолеумом.

Инфракрасный пол под линолеум — оптимальное решение

В основу работы инфракрасных полов положен принцип вторичной конвекции – изначально обогреваются физические тела (предметы интерьера и быта, человека, животных), а после окружающий воздуха.

Пленочный ИК пол – это два слоя пленки, между которыми расположены нагревательные элементы. Источник питания – электроэнергия, которая подается по электропроводникам. Тепловую энергию излучает нанесенная на пленку карбоновая паста. Обогрев осуществляется за счет ИК лучей карбоновых полупроводников.

Стержневой ИК пол – тонкий мат из карбоновых стержней. В основе этой системы – композитный материал. В термопары с электропроводящими шинами встроены гнущиеся стержни. ИК излучения при нагреве дает термопленка из полимера, в которую запаян греющий элемент. Плюсом этой системы является саморегуляция температурного режима. Термостатом служат сами нагревательные пластины.

Данная система обогрева имеет ряд как положительных, так и отрицательных качеств.

Плюсы ИК системы обогрева

К преимуществам данного нагрева можно отнести:

• тепло инфракрасных лучей схоже с теплом солнца и создает наибольший комфорт для человека. Их лечебный эффект доказан учеными;
• в отличие от альтернативных систем отопления, данная не пересушивает воздух. Эта особенность позволяет добиться наиболее благоприятных климатических условий в помещении;
• технология ИК полов совместим с максимально большим количеством современных напольных покрытий: керамоплиткой, ламинатом, ковролином, паркетом и линолеумом;
• возможность укладки в постройках любой геометрии. Пленку можно уложить в помещениях с нестандартной планировкой, на балконах, лоджиях;
• небольшая толщина пленки. Дает возможность эксплуатации в строениях с низкими потолками, так как существенно не поднимет уровень пола;
• простота монтажа. При условии, что пол, на который планируется укладка пленки, ровный и не имеет дефектов, нет необходимости в заливке стяжки. Укладку осуществляют методом «сухого монтажа»;
• длительный срок эксплуатации. Большинство производителей дают гарантийные обязательства на бесперебойную работу на протяжении 15-20 лет;
• возможность самостоятельного монтирования, без привлечения специалистов;
• минимальная высота стяжки при установке стержневой системы. Высота плиточного клея или бетона не превышает 2-3 см;
• экономия электроэнергии. При условии установки терморегуляторов, существует возможность программирования температурных режимов либо их автоматической или ручной коррекции.

Минусы ИК полов

Их относительно немного:

• после укладки пленочного ИК отопления нельзя делать перестановку в помещении. На местах расположения пленки нельзя устанавливать громоздкую мебель и бытовую технику – это может привести к перегреву полов;
• необходимость установки терморегуляторов в каждом помещении;
• если нет элементарных навыков, то уложить и подключить систему будет своими руками сложно. Непрофессионалу не всегда удается подключить контакт к пленке. Ее приходится обрезать и подсоединять к другому контакту;
• укладка теплого пола под линолеум на бетонный пол с дефектами приводит к ее деформации. Поэтому, иногда новая стяжка все-таки необходима;
• если ИК отопление применяется как вспомогательное к стационарному, то воздух может быть пересушен;
• высокая цена стержневых систем.

Какой ИК теплый пол предпочтительнее под линолеум

Производители предлагают два вида ИК систем отопления. Каждый имеет свои достоинства и недостатки и при выборе системы следует сделать, ориентируясь на свои индивидуальные запросы.

Пленочный пол	Стержневой пол
Безопасность и надежность эксплуатации	Безопасность и надежность эксплуатации
Оба вида работают на использовании ИК излучения, гарантийный срок годности – 15 лет.	Оба вида работают на использовании ИК излучения, гарантийный срок годности – 15 лет.
1. Не требует предварительных работ при укладке, монтируется на ровную бетонную поверхность методом «сухого монтажа». 2. Нагревается при размещении на утепленном полу мебели.	1. Укладка в стяжку из бетона или плиточной смеси. 2. Не перегревается при закрытии рабочих участков мебелью и быттехникой.
Универсальность	Универсальность
Можно применять для утепления пола, стен, потолка и других ровных поверхностей	Применяется только для утепления пола, в том числе и в помещениях с повышенной влажностью.
Энергосбережение	Энергосбережение
Повышенное энергосбережение по сравнению с альтернативными системами обогрева	Повышенное энергосбережение по сравнению с альтернативными системами обогрева
Стоимость	Стоимость
Бюджетный вариант.	Высокая стоимость.
Терморегуляция	Терморегуляция
Необходим терморегулятор.	Самостоятельное понижение температуры на нагретых зонах жилья и понижение около холодных зон – оконных и дверных проемов.

Подходящие виды линолеума

Согласно распространенному мнению людей, линолеум – это виниловый материал маленькой толщины, в котором имеется большее количество химических элементов. Но это не правда.

Всего на сегодняшний день строительный рынок предлагает покупателям пять разновидностей данного напольного покрытия:

• Натуральный. Данный вид является экологически чистым материалом. Также он имеет огромный эксплуатационный срок, высокий уровень устойчивости от огня.
• Напольное покрытие ПВХ. Чаще всего люди приобретают именно этот материал из-за его дешевой стоимости. Данный вид не особо подходит для теплых полов. Во время нагрева поверхности, в помещении появится неприятный запах.
• Алкидный. Данный линолеум имеет основу из ткани. Обладает отличными теплоизоляционными характеристиками. Однако есть существенный минус – спустя определенный промежуток времени, из-за нагревания или механических воздействий изделие подвергается деформации.
• Нитроцеллюлозный. Он состоит из одного слоя, имеет влагоустойчивые характеристики. Но также имеется минус – низкий уровень огнеупорности.
• Резиновый. Он состоит из двух слоев. В состав данного материала входят битум, резина, синтетика. Резиновый линолеум достаточно редко используют в жилых домах.

Согласно краткому описанию всех разновидностей данного напольного покрытия, не все подойдут для теплого пола. Самым лучшим вариантом является первый вид – натуральный. Допускается использование винилового линолеума (ПВХ). Остальные виды не подходят для обогревательной системы.

Давайте более подробно разберем первых два вида.

Натуральный линолеум

Если вы можете себе позволить приобрести его, то остановите свой выбор на нем. В состав данного изделия входят только естественные элементы природы, а именно масло льна, смола сосны, пробка измельченная, порошок известки, натуральные красители. Из этого следует вывод, что эта разновидность во время нагрева не сможет выделять вещества, которые могут принести вред здоровью человека.

Это главное преимущество перед другими видами, но не последнее. Также отличительной особенностью является то, что материал не поддается деформации во время нагрева или механических воздействий. «Мармолеум» обладает высоким уровнем огнеупорности. Он может находиться под прямым попаданием солнечных лучей, при этом натуральный линолеум не потеряет свой первоначальный внешний облик.

Линолеум ПВХ

По-другому называется виниловым линолеумом. Натуральный вид не везде продается в отличие от винилового покрытия. Выбирайте ПВХ, если вам не удалось отыскать натуральный.

Данный вид подразделяется на отдельные типы:

• бытовой;
• коммерческий,
• полукоммерческий.

Для жилого помещения рекомендуется использовать последние два типа. Потому что они имеют более высокий уровень устойчивости и большой эксплуатационный срок. Не используйте изделие, которое имеет теплоизолирующую основу, потому что оно будет служить препятствием для проникновения тепла в помещение. Нагревательные элементы в данном случае будут бесполезными.

Материал должен иметь основу из ткани. Не забывайте, что виниловое изделие сделано и синтетики, поэтому после первоначального нагрева может возникнуть неприятный запах. Но спустя приблизительно месяц он исчезнет.

Может быть интересно

Последний этап – финишная отделка

Если проверка прошла успешно, можете с чистой совестью продолжать монтажные работы. Пленка должна быть защищена от воздействия влаги. Для этого применяется особая современная гидроизоляция (если система дорогая) либо обычная ПЭТ пленка (оптимальный вариант). Разницы в плане эффекта вы не заметите никакой, а вот денег сэкономите немало. Укладывайте пленку внахлест (около 10-ти сантиметров), а для заделки стыков используйте все тот же скотч. При работе будьте предельно аккуратны, ничего не пропускайте и не оставляйте после себя некачественно проклеенных стыков.

Для крепления фанеры к основанию применяйте маленькие гвозди. Вбивая их, будьте предельно внимательны – не повредите элементы, проводящие электрический ток. Перед забиванием каждого гвоздя внимательно изучайте место его планируемого расположения. Кроме того, вбивайте гвозди лишь по периметру листов, дабы контролировать их положение с предельной точностью. Фанера при этом должна быть хорошенько просушенной, чтобы при эксплуатации системы теплого пола она не растрескивалась.

Подключение системы

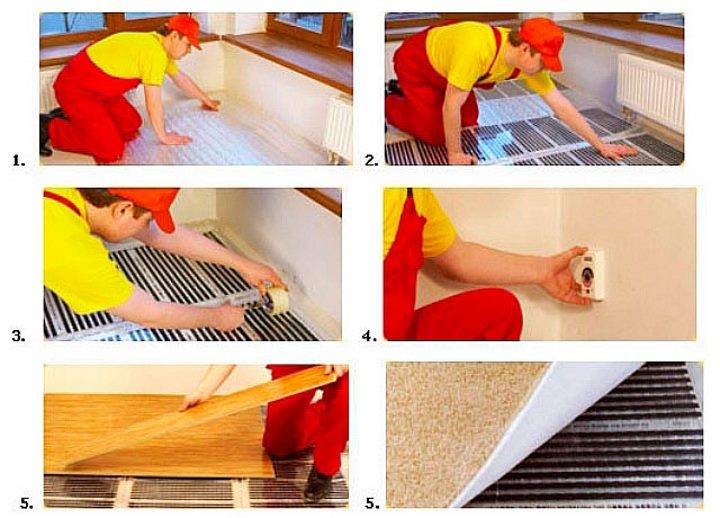

После того как электрические теплые полы под линолеум уложены необходимо подключить их к электросети:

• На стену монтируется терморегулятор. Он должен находиться в легкодоступном месте, но так чтобы до него не могли дотянуться дети.
• К термопленке подводятся провода питания. Для обеспечения ровной поверхности их можно убрать в плинтуса имеющие кабель-канал, в штробу или пластмассовый короб.
• Затем провода подсоединяются к термостату в соответствии с прилагаемой к нему схемой подключения.
• Под пленку устанавливается термодатчик, необходимый для измерения температуры нагрева, и подсоединяется к терморегулятору.
• Все провода питания, которые подходят к термопленке, следует обжать в контактном зажиме. Токопроводящая жила в диаметре должна быть больше 3 мм. В случае использования проводов тоньше данного значения в месте контакта с зажимом их следует загнуть в два слоя.
• На медный контакт термопленки устанавливается контактный зажим, который затем нужно плотно зажать при помощи пассатижей. Подключать контакт напрямую, не применяя данный зажим, запрещается.
• Чтобы поверхность пола оставалась ровной, необходимо вырезать подложку под контактами и термодатчиком.
• Места отреза пленки необходимо заизолировать специальным материалом. Также с обеих сторон закрываются изоляцией на основе битума подсоединенные оголенные провода.
• Чтобы во время ходьбы нагревательная пленка не смещалась ее необходимо зафиксировать к полу двухсторонним скотчем.
• Терморегулятор подключается к электросети. Проводится проверка системы на работоспособность. В целях безопасности и для удобства его следует подключать к электросети через отдельный автомат. Тестирование проводится при температуре нагрева не более 30°С. Проверять нужно каждый лист.
• После окончания установки инфракрасного теплого пола на него укладывается гидроизоляционный материал, как правило, это полиэтиленовая пленка. Ее следует укладывать внахлест примерно на 20 см и зафиксировать скотчем.

Подключение терморегулятора

Безошибочно установить терморегулятор для пленочного пола под линолеум поможет подробная инструкция от производителя. Датчик, который фиксирует температуру нагрева, следует разместить на черной полосе шины и закрепить его битумной лентой. Недопустимо располагать его над поверхностью пола, в этом случае он будет фиксировать температуру помещения.

Для того, чтобы детали датчика и провод не выступали, допустимо проделать специальные канавки с помощью монтажного ножа. В эти углубления спрячутся элементы датчика, а зафиксировать их положение можно изолентой.

После этого терморегулятор устанавливают в стену, предварительно сняв монтажную панель. Нельзя допускать неплотного прилегания к стене.

К терморегулятору подсоединяется кабель инфракрасного пола. Если мощность конструкции составит 2 кВт, то необходима установка дополнительного автомата.

Терморегулятор для подключения

Плюсы и минусы

Несколько лет назад под понятием тёплый пол подразумевалась установка громоздких конструкций из водяных труб или толстых кабелей. При этом требовалось наличие бетонной стяжки или дополнительной подушки для укладки. Использование плёночных инфракрасных нагревателей предоставляет возможность установки экономичной, системы подогрева, за короткий промежуток времени.

Данную систему нельзя назвать совершенной по всем параметрам. В некоторых случаях ИК плёнка проигрывает традиционным системам. Но очевидные достоинства и плюсы весьма впечатляют. Например, такие, как:

Установка нагревателей в локальных зонах. Возможность размещения плёнки в труднодоступных местах (порогах, игровых зонах, проходах, и т.д.), что даёт возможность рационального использования материала при монтаже. А так же экономить электричество во время эксплуатации.

Отсутствует осушение воздуха от длительного нагрева всего помещения. Инфракрасное излучение по физическим принципам равномерно нагревает поверхность окружающих предметов вокруг себя. Поэтому как нельзя лучше подходит для установки в жилых помещениях.

Цена всего комплекта (плёнка, терморегулятор, провода, подложка, термодатчик) в совокупности ниже, чем комплектация водяной или кабельных систем. А если учесть отсутствие дополнительных работ при монтаже и того дешевле.

Одним из достоинств можно назвать неподатливость к замерзанию в зимних условиях. Если вода превращается в лёд при долгом отключении системы отопления, то инфракрасный пол может стоять в таких условиях годами.

Основным плюсом в процессе эксплуатации необходимо назвать экономию электроэнергии. Благодаря карбоновым нагревателям (КПД 80%) и ИК- излучению значительно снижаются показатели потребления электричества

При установке теплого пола в частном доме или квартире не требует специального разрешения от проектных организаций. В квартирных условиях отсутствует риск затопления соседей. Возможность быстрого монтажа самостоятельно без привлечения дорогостоящих специалистов. Нет необходимости использования специального инструмента и других технических средств.

К основным минусам можно отнести саму схему устройства. Так как работа инфракрасной пленочной системы основана на использовании электрических сетей 220 вольт, то есть небольшая вероятность поражения током. При монтаже необходимым условием считается установка обогревателей на свободном пространстве. То есть, под интерьером (мебель, шкаф, сервант) ИК-плёнку нет смысла устанавливать. А также укладка под мягкие напольные покрытия (ковролин и др.) требует использования промежуточного слоя жёсткости. Это может быть ДВП, ДСП и другие дополнительные материалы. Но в случае установки с ламинатом всё становится по-другому.

Особенности использования и пожарная безопасность

Осуществляя выбор любой системы, которая связана с электроснабжением и конструкциями из дерева, необходимо принимать во внимание особенности данного материала. Чаще всего, в процессе проектирования системы теплого пола с деревянным, приходится сталкиваться с такими трудностями:

1. Горючесть материала: дерево не должно контактировать с открытым огнем, нельзя допускать его перегрева, который может случиться в электрической системе при коротком замыкании.
2. Усыхание: когда дерево перегревается из него уходит влага. При этом оно становится меньше по размеру, трескается, и очень часто становится просто непригодным для эксплуатации.
3. Невысокие показатели теплопроводности. Это нужно учитывать при покрытии систем теплого пола натуральным дерево. В таких ситуациях тепло плохо распространяется по помещению и не нагревает его до оптимальной температуры.

Как сделать, чтобы водяной/электрический теплый пол под деревянный пол оказался эффективным источником тепла без этих проблем?

Чтобы решить вопрос с пожаробезопасностью следует использовать исключительно те системы, которые строго соответствуют всем нормам и правилам электро- и пожарной безопасности

Также особое внимание необходимо уделять и монтажу. Все контакты нужно изолировать согласно требованиям, предъявляемым к технологии монтажа

Для теплого пола по деревянным лагам и под декоративным покрытием из идентичного материала разрешается применять все современные системы электрического обогрева: инфракрасную пленку, кабели, маты, стержни

Нужно соблюдать такие правила:

Для теплого пола по деревянным лагам и под декоративным покрытием из идентичного материала разрешается применять все современные системы электрического обогрева: инфракрасную пленку, кабели, маты, стержни. Нужно соблюдать такие правила:

• температурный режим теплого пола под деревянным покрытием не должен быть больше 27°C;
• нужно следить за тем, чтобы не было резких скачков температур в течение короткого временного периода. На протяжении 24 часов температура может искажаться в пределах 5°C;
• нагревательному кабелю нельзя напрямую контактировать с деревом.
