Теплый пол под ламинат на бетонный пол: нюансы проектирования + подробный монтажный инструктаж

Виды утеплителя

Можно использовать следующие виды утеплителя, чем утеплить пол под линолеумом:

• пеноплекс;
• изолон.

Утеплитель пеноплекс выделяется прочностью и длительным сроком эксплуатации. Данный материал часто применяется для утепления различных поверхностей. Толщина этих плит небольшая, поэтому подъем уровня пола происходит на незначительную высоту (подробнее: «Как утеплить пол пеноплексом – проверенные способы»).

Изолон – это пенополиэтилен с закрытой ячеистой структурой. Обладает прекрасными характеристиками:

• высокие показатели теплоизоляции;
• пароизоляционные качества;
• водонепроницаемый;
• безопасен;
• долговечен.

К тому же стоимость изолона невысокая.

Существует два вида: не фольгированный и фольгированный утеплитель под линолеум.

Греет кабель

Нередко с ламинатом устраивают обогрев из кабеля, как вариант с максимальной теплоотдачей. Эффективность этого способа связана с нагревом стяжки, а соответственно, и напольного покрытия в рекордно короткие сроки.

Самым важным моментом устройства кабельной системы в случае ламината считается процедура ее подключения. Общеизвестно, что, нагреваясь, тела увеличивают свои линейные размеры. Не исключение и нагревательный кабель, который «затянут» в стяжку. Поскольку особо удлиняться он не может, поэтому, нагреваясь, он заполняет любую пустоту в стяжке. Каким точно будет их поведение под покрытием сказать заведомо никто не сможет, поэтому рекомендуется его «потренировать». Систему необходимо подключить на полный нагрев порядка пяти раз на три-четыре часа в течение 48 часов. Каждый раз с учетом полного последующего остывания и проверки работоспособности системы.

Такой подход позволит избежать коробления и вздутия материала, образования трещин в стыковочных швах. Однако, этот вариант связан с большим потреблением электроэнергии. Вот почему такие полы чаще используют под керамическую плитку.

Разновидности и особенности использования

Чтобы разобраться, какой именно теплый пол идеально подойдет под ламинат, для начала следует определить принцип работы каждой разновидности.

1. Водяные теплые полы — сетки трубопроводов, внутри которых постоянно циркулирует жидкость, нагреваемая до определенной температуры. Главным преимуществом водяной системы является использование для подогрева напольного покрытия теплоносителя, уже имеющегося в жилище. Как правило, в работающих стояках централизованного отопления температура теплоносителя недостаточно высокая, чтобы качественно обогреть полы. Поэтому оптимально использовать водяную систему в частных домах с индивидуальной (автономной) отопительной системой.
2. Электрическая система — подогрев пола осуществляется независимо от отопительной системы, что является главным преимуществом данной разновидности. Из минусов следует выделить высокое энергопотребление, но его можно существенно снизить, установив программируемый терморегулятор, который будет подогревать пол по установленному графику.

Так как электрический теплый пол пользуется наибольшей популярностью среди потребителей, компании-производители предлагают несколько его разновидностей:

• кабельный;
• пленочный;
• инфракрасный.

Кабельный электропол работает по проводной технологии и представляет собой готовые маты, которые клеятся к основе на плиточный клей. Если электрический пол укладывается под ламинат, то заливается тонкий слой стяжки и уже на бетонный пол укладывается непосредственно уже само напольное покрытие.

Инфракрасный теплый пленочный пол

Если используется резистивный электрический кабель совместно с так называемым многозонным терморегулятором, то отдельные участки пола в одной и тоже комнате можно прогревать на разном температурном уровне.

Особенностью пленочного пола является сверхмалая толщина нагревающих элементов — до 1 мм. Такой вариант электрообогрева идеально подходит для укладки под ламинат и другие схожие с ним покрытия, к тому же является более экономичным в сравнении с предыдущим вариантом.

Инфракрасный пол работает за счет инфракрасного спектра солнечного излучения, нагревающего окружающие предметы, которые уже в свою очередь отдают полученное тепло в воздух. Система отличается самым низким энергопотреблением, особенно при установке терморегулятора под ламинат.

Схема: устройство инфракрасного теплого пола

Особенности укладки гидроизоляционных материалов

Обустройство такого вида полового покрытия требует особых подходов к решению вопросов гидроизоляции. Это позволит избежать аварийных протечек, защитит пол от влажности, развития грибков и патогенных микроорганизмов. Лучшим выходом будет укладка пленочного материала.

Для этих целей обычно идут по следующему алгоритму:

1. Основание зачищают от мусора, максимально обрабатывают от пылевых частиц пылесосом.
2. Гидроизоляционная пленка укладывается внахлест не менее 5 см.
3. Используя строительный фен и паяльную лампу, пропаиваются все стыки, достигая максимальной изоляции.
4. Дополнительно можно использовать строительный скотч, которые обеспечит целостность покрытия.

Монтаж инфракрасной пленки

Инфракрасную пленку под ламинат установить несложно, поэтому наиболее часто люди, самостоятельно проводящие монтаж системы и ламината, выбирают ее.

Строение пленки

Инфракрасная пленка тонкая, но прочная. Она имеет сложную структуру. На пластиковой эластичной подложке располагается множество нагревательных элементов, изготовленных из карбона.

Соединяются они медной шиной. Еще 1 слой пленки представлен антиискровой серебряной сеткой. У каждого мата имеется вывод для подключения к электросистеме.

Процесс установки пленки

Монтаж инфракрасной пленки можно проводить прямо на бетонное основание, однако большинство специалистов рекомендуют установку на фанеру. Желательно настелить слой изолона, проклеивая его стыки скотчем.

Поверх него настилается пленка. После этого фиксируются монтажные зажимы, подключаются электрические провода, термодатчик, терморегулятор, проводится монтаж защитной пленки.

Материалы и инструменты

Что может понадобиться для установки системы ИК полов? Это могут быть следующие инструменты и материалы:

• непосредственно сама ИК нагревающаяся пленка;
• теплоотражатель;
• термодатчик и регулятор температур;
• скотч обычный и двухсторонний;
• электрические провода;
• зажимы и материал для изоляции проводов;
• гидроизоляционный материал (например, пленка полиэтиленовая);
• нож, ножницы, карандаш, линейка, рулетка.

Монтаж контактов ИК системы

В начале статьи приводилось описание ИК пленки, однако на самом деле она бывает не только карбоновая.

Таблица. Виды нагревательной пленки.

Вид	Характеристика
Углеродная или карбоновая	Оптимальный вариант ИК пленки, используемой для обустройства системы подогрева полов. Ее описание и приводилось в статье выше. Нагреватель состоит из двух слоев пленки, между которыми имеются полосы углеродных элементов, благодаря которым и происходит нагрев. Материал экологичен, эффективен, надежен, экономен, не оказывает негативного воздействия на здоровье человека. Срок службы – десятилетия. Теплоотдача равна 97%. Основные страны-производители таких полов – Нидерланды и Южная Корея.
Биметаллическая	Такой пол создается также из двух слоев полиуретановой пленки, между которыми укладывается проводник, созданный из меди и алюминия. Монтаж такой системы несколько сложнее из-за отсутствия заземляющего провода. Материал также может использоваться под ламинат (нельзя использовать такие системы нагрева под керамическую плитку и керамогранит). Система функциональна, хорошо распределяет тепло, подходит для использования в российских условиях климата.

Нагревательная пленка NAOS Heatflow

В пленке Heatflow используется углеродно-волоконное полотно в качестве нагревательного элемента, которое представляет собой смесь углеродного волокна с углеродной пастой

Благодаря методу склеивания с помощью специального токопроводящего полимера, NAOS Heatflow исключает возникновение электрической дуги

Также существует еще один вид ИК пленки. Он появился сравнительно недавно, но уже стал пользоваться большим спросом. Это пленки со сплошным карбоновым покрытием. В отличие от стандартной углеродной ИК пленки, такой материал практически не выходит из строя при повреждении – то есть полы всегда будут теплыми.

ИК пол на карбоновой основе

Пенополистирол

Один из самых популярных утеплителей для утепления бетонного пола под ламинат – экструдированный пенополистирол. Этот материал часто сравнивают с пенопластом. Однако пенополистирол обладает лучшими качествами в плане удержания тепла. Его делают методом горячего вспучивания. В материале образуются микропоры, наподобие пенопластовых, но в разы меньше. Лист пенополистирола жестче. Ее можно укладывать прямо под ламинат или заливать под бетонную стяжку.

Материал практически не горит и не напитывает влагу. На нем не образуется плесень. Единственный минус – пенополистирол практически не дышит. Лучше использовать его в качестве основного слоя утеплителя под наливную стяжку из бетона. При этом нужно армировать верхний слой металлической сеткой.

Монтаж своими руками

Перед тем, как положить теплый пол под ламинат, необходимо определиться с вариантом его укладки. Она может происходить следующим образом:

1. По лагам. Для этого удобно использовать специальные модули из ДСП, в заводских условиях укомплектованные бороздками со специальными каналами, термораспределяющими пластинами из металла и всеми необходимыми крепежами. Их только нужно собрать в соответствии с инструкцией. Но стоит такой комплект очень дорого.
2. На рейках. Для этого применяют строганную доску, влагостойкую фанеру или ДСП толщиной 21-28 мм. Расстояние между рейками обычно равняется их ширине, а ширина соответствует расстоянию между трубами в контуре.

Подготовка основания

При укладке системы «водяного теплого пола» на деревянное основание монтаж необходимо производить после проведения комплекса подготовительных работ, к которым относятся:

1. «Вскрытие» старого покрытия и расположенной под ним основы. При этом удаляются старые гидро- и теплоизоляционные материалы, а само основание очищается от следов грязи, грибка и плесени.
2. Визуальная оценка общего состояния основания. Его нужно осмотреть на предмет выявления различных повреждений. На этом этапе следует демонтировать участки балок, пришедших в негодность, заменив их новыми вставками. При обнаружении сильных перекосов и завалов поверхности ее необходимо выровнять при помощи металлических уголков, специальных накладок и других фиксирующих элементов.
3. Обработка деревянного основания антисептическими препаратами. Это позволит избежать дальнейшего гниения и разрушения этого материала.

Последним этапом подготовки основания является его очистка от пыли и строительного мусора. Подробную инструкцию по подготовке теплого пола под ламинат можно найти на видео, представленного в интернете.

Изготовление каркаса

При укладке теплого водяного пола на несущую деревянную конструкцию с шагом балок до 60 см, работы могут производиться непосредственно по этому основанию. Для этого в нижней части балок закрепляются черепные бруски, выступающие в качестве опор. По ним набиваются доски чернового пола.

Настелить черновой пол можно и без черепных брусков. При этом доски фиксируются прямо в несущие балки с подвальной или подпольной стороны. Пространство между опорными лагами заполняется пароизоляционным материалом, на который укладывается слой теплоизоляции толщиной 15-20 см из минваты, пенополистирола или пеноплекса.

Расстояние между первичным полом и теплоизоляционным слоем должно составлять не менее 8-10 см. Для дополнительной вентиляции в «черновом основании» у стены желательно оставить небольшой незашитый участок.

При изготовлении каркаса для полов с шагом балок более 60 см черепные бруски следует крепить на большей высоте, так как черновой пол в этом случае будет крепиться на ДСП или фанеру, прибитую к опорным балкам.

После утеплителя необходимо прикрепить слой пароизоляции. Более подробно узнать, как производится укладка теплого пола под ламинат можно на видео.

Укладка труб

Для монтажа теплых полов на водяной основе используются трубы из полипропилена и металлопласта. Их раскладка может производиться двумя способами:

• по спирали;
• змейкой.

Первый способ является более предпочтительным, так как в этом случае происходит чередование «холодного» и «теплого» контуров.

В домашних условиях легче и удобнее уложить трубы «змейкой». Раскладывать их следует с шагом не более 30 см. Около стен шаг может быть минимальным: 10-15 см. Это позволит избежать потерь тепла в местах сопряжений.

Подключение

Подключение теплых полов к отопительной системе может осуществляться различными методами. Самыми распространенными являются:

• Смесительные узлы;
• Система коллекторов.

После этого производится процедура опрессовки, основной целью которой является выявление протечек и неисправностей в трубопроводе. Эту операцию обязательно необходимо провести до укладки напольного покрытия!

Для «подстраховки» пробный пуск лучше производить совместно со специалистами. Дополнительную информацию о подключении теплых полов под ламинат своими руками можно почерпнуть из видео.

Подложка

После того, как техническая часть конструкции пройдет проверку под повышенным давлением, поверх труб укладывается подложка, функцию которой могут выполнять следующие материалы:

• Пробка;
• Вспененный полиэтилен с фольгированным покрытием;
• Фольгированный полистирол;
• Экструдированный полипропилен.

Перечисленные материалы имеют разную стоимость. К примеру, самой дорогой является подложка из фольгированного полистирола. Но и теплоизолирующие характеристики у нее также самые высокие.

Материалы и инструменты

Для укладки электрического «теплого пола» под ламинат нужно купить материалы и собрать комплект оборудования. Из материалов потребуются:

Для теплого пола:

• греющий кабель — расчет мощности можно сделать самостоятельно, воспользовавшись онлайн-калькулятором (находится здесь), или посмотреть готовую таблицу, приведенную в работе «Теплый пол на балконе своими руками»;
• термодатчик с электропроводкой для подключения к терморегулятору;
• терморегулятор с комплектом питающих проводов;
• монтажная лента;
• специальные хомуты для крепления питающего кабеля;
• дюбеля для крепления ленты;
• пластиковая гофрированная трубка ⌀20мм.

Стяжки:

• грунтовка глубокого проникновения;
• гидроизоляционные материалы, рулонные или обмазочные;
• утеплитель толщиной 50 мм под стяжку;
• скотч;
• пластиковая или металлическая армирующая сетка;
• демпферная лента;
• профиль металлический для устройства маяков;
• портландцемент М300 или М400;
• песок;
• фиброволокно;
• пластификаторы ЦПР.

Для напольного покрытия:

• подложка под ламинат;
• ламинат (расчет количества приведен здесь).

В набор инструментов и приспособлений входят:

• тестер электрический;
• болгарка или штроборез (можно взять в аренду, что ускорит работы;
• перфоратор (электродрель) с миксером и коронкой;
• электролобзик или ножовка по дереву;
• емкость под раствор (при большом объеме работ экономически оправдано взять а аренду небольшую бетономешалку);
• ведро для переноски раствора;
• правило;
• шлифовальная машина (берется в аренду);
• зубило;
• молоток;
• набор отверток;
• строительный нож;
• фломастер или цветная изолента;
• рулетка;
• строительный угольник;
• брусок для закрытия на замок ламината;
• уголок для фиксации технологического зазора;
• строительный карандаш.

Большинство из перечисленных инструментов найдется практически в каждом доме. В крайнем случае, можно взять на время у друзей, знакомых или в аренду у специализированных фирм.

Все о монтаже инфракрасного теплого пола под ламинат

Итак, мы с вами определили несомненного лидера среди теплых полов под ламинат – это инфракрасная пленка. Давайте подробнее узнаем, как он устроен, и как устанавливается.

Строение инфракрасной пленки

Пленки выпускаются разных габаритов для удобства укладки в различных помещениях

Структура пленки многослойна:

• С двух сторон находятся тонкие слои прозрачной полиэстеровой пленки. Между ними с большой частотой располагаются полоски из карбоновой пасты, которые и являются источником возникновения соответствующего излучения.
• По бокам пленки проходят две медные шины, соединенные с каждой полоской, которые подают питающее напряжение. По сути, перед нами схема с параллельным подключением проводников. Что это означает для простого обывателя? А то, что при выходе из строя любого нагревательного элемента, остальные останутся полностью работоспособными и схема продолжит функционировать.
• В общем, если у вас случилось так, что инфракрасный пол перестал вырабатывать тепло, то в первую очередь проверяются цепи питания и системы управления, тогда как найти поломку и кабельного электрического теплого пола практически нереально.
• Ширина пленки стандартизирована – 50 и 100 сантиметров, а вот длина может быть разной. Пленку можно кроить – на ее поверхности каждые 25,7 сантиметров указана линия разреза. Укорачивать пленку в других местах запрещается.

Инфракрасная пленка легко режется обычными ножницами

• Что касается тепловой мощности, то она может составлять 150, 220 и достаточно редко 440 Вт на один квадратный метр. Этот параметр необходим в первую очередь для того, чтобы рассчитать нагрузку на сеть и подвести к терморегулятору провода соответствующего сечения. Под ламинат приобретают вариант в 150 Вт, мощности которого хватает для нагрева до 45 градусов. Большие значения могут стать губительными для напольного покрытия, поэтому не переусердствуйте.
• Помимо пленки в комплект поставки такого теплого пола входят: термодатчик, позволяющий контролировать фактическую температуру нагрева, набор проводов для соединения отдельных участков схемы, клеммы для запитывания пленки и изоляция.
• Попутно для подключения потребуется терморегуляционное устройство, размещаемое на стене как выключатель, для удобного к нему доступа.

Как все это собирается в одно целое, мы разберем в следующей главе.

Установка теплого пола

Процесс укладки ламината на теплый пол

Начинаем, как и водится с подготовки. Прежде всего, необходимо спланировать структуру всей цепи – не обязательно создавать чертежи, но разметить хотя бы по стенам и полу не помешает.

• Определяем наиболее удобное место установки терморегулятора. Стоит помнить, что к этой точке будут сходиться все провода и будет выполнено подключение схемы.
• Размотайте по полу пленку, ориентируясь на заводские места среза, чтобы понять, как она будет расположена на полу. Попутно сразу ставьте метки маркером, чтобы не изменить получаемые данные впоследствии.

• Чем меньше у вас будет контактных соединений, тем лучше, поэтому ориентируйте пленку вдоль комнаты.
• Не нужно располагать пленку под мебелью и прочими габаритными предметами.
• Помните, что расстояние от других отопительных приборов должно составлять 25-30 сантиметров, во избежание перегрева.
• Расстояние между соседними полосками пленки не должно быть меньше 5-ти сантиметров. Нахлесты, тем более, не допускаются. Таким же должно быть и расстояние до прилегающих стен.

Полезные советы перед началом монтажа

Контактное соединение инфракрасного пола

Несколько рекомендаций, чтобы не ошибиться при выборе пленки:

• Сделайте визуальный осмотр пленки. На ней не должно быть никакого мусора, тогда как маркировка изделия должна быть четкой, легко читаемой. Наличие воздушных пузырьков недопустимо, а контакты должны иметь достаточное количество серебряной пасты. Если хоть одно из условий нарушено, то велика вероятность, что перед вами некачественный товар, который долго не прослужит.
• Обязательно рассчитайте мощность всей системы в пике, чтобы точно подобрать силовые провода, иначе возможен нагрев, что крайне нежелательно. Подобрать мощность провода помогут сводные таблицы. Коих в интернете очень много.

Таблица подбора провода по мощности

Перед установкой обязательно при помощи мультиметра проверьте сопротивление пленки – максимально доступные отклонения от паспортных значений составляют 7-10%.

Монтаж кабельных полов

Устройство кабельного пола – это трудоёмкий процесс, который требует привлечения профессионалов. Если такой возможности нет, при выполнении работ своими руками, необходимо соблюдать следующий алгоритм:

• По черновой стяжке настилается утеплитель для повышения энергоэффективности пола, а также для того, чтобы энергия обогрева не уходила в смежные помещения.
• После монтажа утеплителя, рекомендуется дополнительно проклеить вспененный «Изолон» с фольгированным покрытием, которое обладает отражающим эффектом.
• По периметру помещения устраивается демпферная прослойка из вспененных материалов.

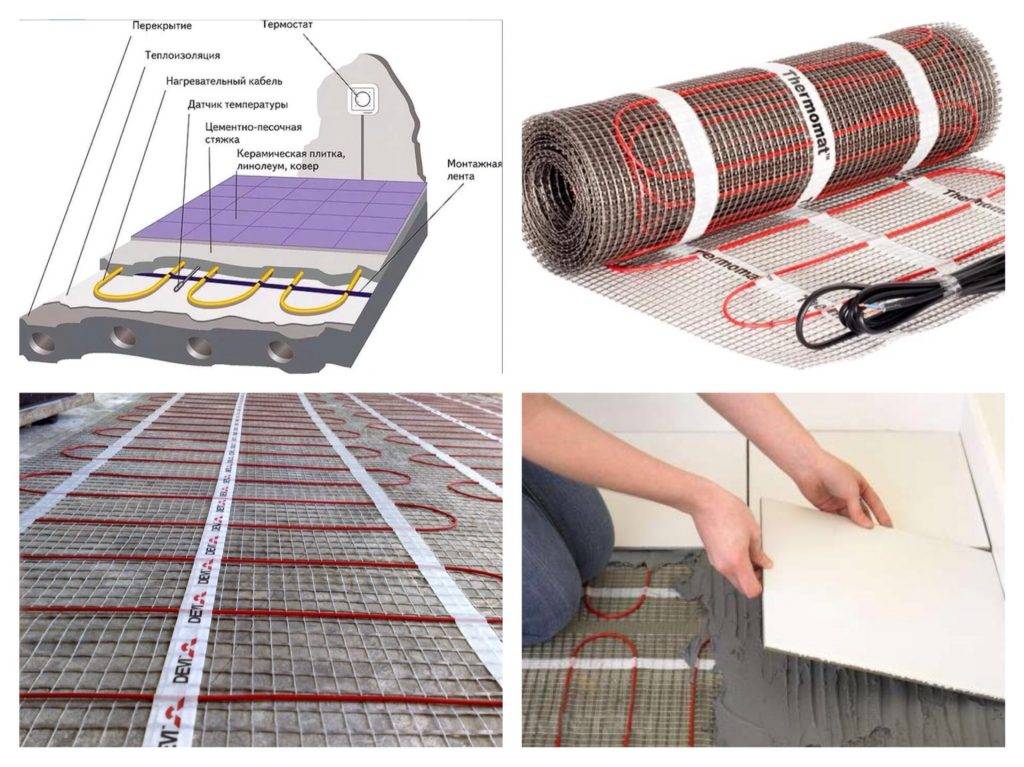

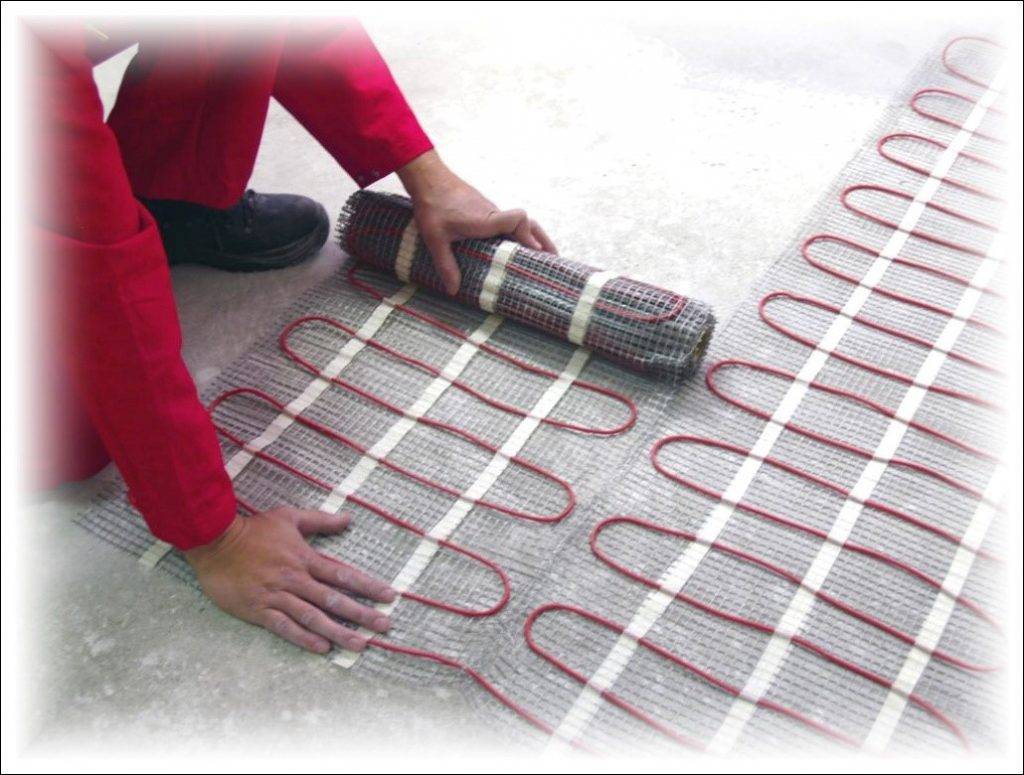

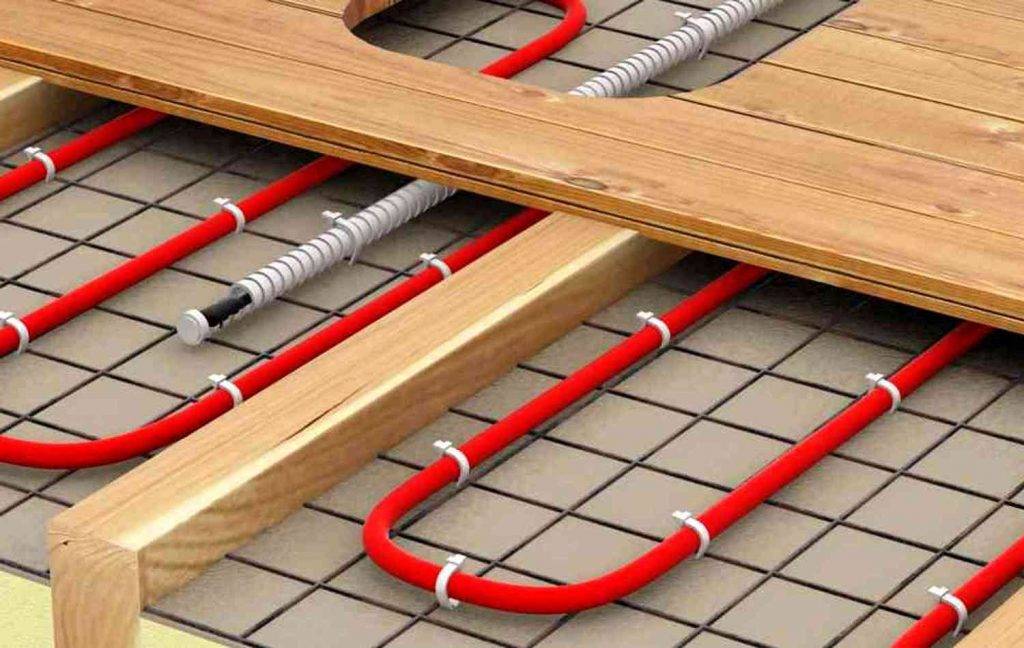

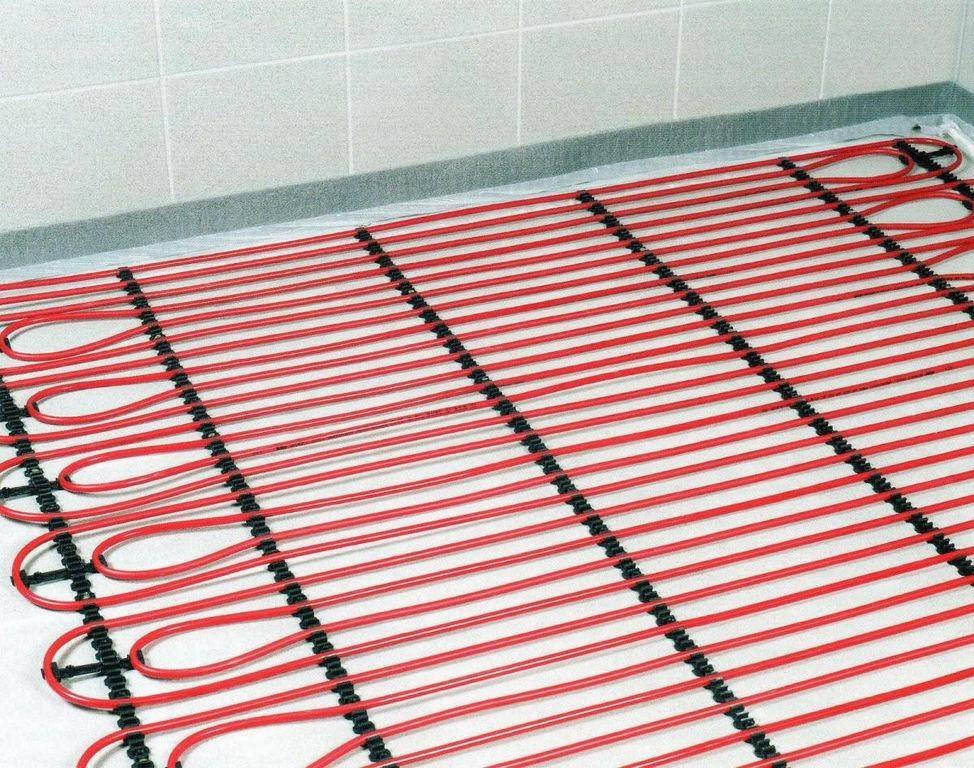

• Греющий кабель аккуратно разматывается и раскладывается зигзагом по всей плоскости пола.

• Учитывая, что радиус загиба должен быть от 80 мм и выше, мастер имеет возможность расположить изделие в любом месте, с учётом встраиваемой мебели.
• Кабель фиксируются на специальную крепёжную перфоленту.
• Оборудование подключается к сети через терморегулятор.
• При успешной проверке и пуско-наладке электрического прибора, заливается стяжка.

• После полимеризации подготовки из цементно-песчаной смеси, устраивается ламинированное покрытие пола по предварительно уложенной виброизоляционной подложке.
• Демпферная лента полностью отсекает стяжку и ламинат от несущих и ограждающих конструкций здания, что предотвращает распространение структурных шумов.

Равномерность прогрева строительной конструкции зависит от глубины погружения кабеля, мощности оборудования, а также от однородной структуры стяжки и её теплопроводности.

Монтаж водяного теплого пола под ламинат

Решение положить ламинат на водяной пол уместно в ситуациях, когда система обогрева работает уже давно, но финишное покрытие немного износилось. Тогда все работы выполняются, не касаясь системы обогрева, производится только замена покрытия.

Водяной теплый пол немного уступает другим видам обогрева, если говорить именно о сочетании с ламинатом. Но, например в частном доме он может стать более экономичным решением, его монтаж проводится поэтапно:

1. Выбор материала. В системе возможны аварии, поэтому лучше использовать влагостойкий вариант ламелей.
2. Подготовка помещения. Все неровности, бугры, перепады высот выравниваются. Поверхность очищается от мусора и пыли.
3. Для начала укладывается изоляционный слой, подойдет пенополистирол с толщиной до 7 мм, на него монтируется армирующая сетка с элементами фиксации для труб. Или в качестве альтернативы – использование подкладки со специальными выступами.

Укладка труб на специальную подкладку

Заливка стяжки. На армирующую сетку или между выступами подложки укладываются трубы системы отопления. Вдоль стен наклеивается демпферная лента, все заливается цементным раствором. Время высыхания может составлять несколько недель.
Укладка подложки. Между стяжкой и ламинатом также используется подложка, можно применять тонкие вспененные материалы. К стяжке она дополнительно крепится двусторонним скотчем.
Монтаж финишного покрытия. Начиная от угла комнаты, проводится установка ламината. Доски между собой соединяются специальными пазами

Важно оставлять расстояние от стен в 10 мм, ведь возможно линейное расширение.

Подложка и ламели

При первой эксплуатации нужно постепенно увеличивать температуру, а не сразу запускать систему на полную мощность. По окончании сезона отопления снижение температуры также должно быть постепенным.

Выводы

В заключение хотелось бы коротко напомнить об основных особенностях монтажа электрических теплых полов под ламинат своими руками. Тогда работы пройдут на хорошем профессиональном уровне.

• Перед укладкой обязательно составить схему расположения нагревательных элементов, будь то тепловой кабель, электрические маты или инфракрасная пленка, требующая заземления.
• Проанализировав способы монтажа различных систем, выбрать простой вариант, не требующий специальных знаний.
• В целях экономии проводов устанавливать терморегулятор посередине помещения.
• Монтаж должен происходить так, чтобы в случае ремонта иметь доступ к любому участку конструкции.
• В квартире с низкими потолками отдать предпочтение пленочному варианту, поскольку он почти не влияет на толщину напольного покрытия.

По завершении работ, когда теплые полы смонтированы, а ламинат настелен, потребуется обязательная пауза в три-четыре дня перед вводом в эксплуатацию. С началом отопительного сезона прогревание системы до оптимальной температуры происходит постепенно, с ежедневным увеличением на 5-6 градусов. Точно так же делается снижение до полного отключения.
