Тепловая пушка на разных видах топлива своими руками

Принцип работы

Заводская или изготовленная электрическая тепловая пушка своими руками имеет следующий принцип работы: в корпусе устройства расположен мощный вентилятор, гоняющий воздушный поток через установленный в корпус устройства нагревательный элемент- тэн. С его помощью осуществляется обогрев воздуха, а затем в прогретом состоянии он попадает в обогреваемое помещение.

LiveJournal
Blogger

Есть 2 вида тепловых пушек: электрическая и газоваяПомещение, где предстоит эксплуатировать электрическую тепловую пушку, обязательно должно быть оборудовано вентиляционной системой или вытяжкой.

Конструкция электротепловой пушки включает в себя следующие элементы:

Корпус. Изготавливается из огнеустойчивых материалов.
Нагревательный элемент. Чаще всего используют трубчатый электронагреватель – ТЭН.
Мощный вентилятор.
Кабель трехжильный сечением не менее 2,5 мм2.
Вилка электрическая.

Удельная мощность, необходимая для прогревания конкретного помещения, рассчитывается из количества установленных в корпус устройства тэнов. Чем их больше, тем эффективнее происходит обогрев и наоборот.

Как выбрать газовую пушку в магазине и на что ориентироваться

При выборе газовой пушки для бытового использования следует в первую очередь обращать внимание на следующие параметры:

Мощность. Измеряется в кВт, иногда производители дополнительно указывают объем обогреваемого воздуха за 1 час работы. В первом случае придерживаются формулы: 1 кВт на 10 м2– минимум. Во-втором, необходимо подсчитать общий объем планируемого для обогрева пушкой помещения и получившуюся цифру разделить на 2. Таким образом получится минимальная мощность пушки, с помощью которой помещение можно прогреть уже за 30 минут беспрерывной работы обогревателя. К примеру, нагреваемый объем воздуха пушкой – 300 м3. Соответственно, она оптимально подойдет для помещения, объемом в 150 м3 (не следует путать объем и площадь – это абсолютно разные показатели).
Тип подключения. Имеется ввиду, с закрытой или открытой горелкой. Первые – более дорогостоящие и они используются для «аварийного» отопления жилых помещений. Для других целей покупать их не стоит. Открытые – оптимальный вариант для гаражей, сараев, складов и других нежилых помещений.
Наличие автоподжога. В принципе, функция не обязательна. Более того, пьеза-элементы достаточно быстро выходят из строя, но при этом их наличие почти на 10 – 20% удорожает стоимость пушки.
Наличие дополнительных функций. Имеется ввиду, регулировка скорости вращения вентилятора, система датчиков, терморегуляторы и так далее. Все они помогают автоматизировать работу пушки, но при этом производители не рекомендуют обогреватели подобного типа оставлять работающими без надзора. И наличие тех самых датчиков тоже удорожает конечную стоимость устройства. Если необходимо сэкономить, то можно покупать пушку без всех этих датчиков.
Питание для вентилятора. Встречается либо от 220В, либо от 12В постоянного тока. Последний вариант удобен тем, что пушку можно использовать как мобильную, запустив её и при отсутствии бытовой электросети. Если такой функционал не нужен, то лучше брать с самым простым двигателем на 220В. Ещё лучше – без щеток (такие двигатели очень надежны и долговечны, но стоят достаточно дорого).

Принцип работы газовой пушки

Таблица 1. Ключевые параметры газовых пушек, которые необходимо учесть при покупке.

Параметр	Рекомендуемое значение
Мощность	Не менее 1 кВт на 10 м 2 отапливаемого помещения
Тип газа, на котором работает пушка	Метан – для подключения к бытовой газовой сети, пропан – для баллонов. Встречаются и «универсальные» пушки, но стоят они дорого, а ломаются часто из-за сложной технической конструкции (там одновременно работает 2 раздельных клапана)
Автоподжог	Рекомендуется брать без автоподжога – такие модели стоят дешевле, их запуск не опасен
Наличие дополнительных датчиков	Не обязательно. Большей их частью пользоваться никто не будет – проверено на практике
Питание электромотора вентилятора	С поддержкой подключения к 12В покупать тогда, если обогреватель будет использоваться как мобильный. В остальных случаях – только 220В
Закрытая или открытая горелка	Закрытая – для обогрева жилых помещений, открытая – для всех остальных

Вариант использования газовых пушек — для монтирования натяжных потолков. Под действием высокой температуры ПВХ-полотно легко растягивается, на нем не остается складок и вмятин

Этапы изготовления электрической тепловой пушки своими руками

Сделать пушку, которая питается от электросети очень просто. Для этого используют подручные средства. Итак:

Вытаскиваем тэн из любого неиспользуемого электроприбора с нагревательным элементом. Идеальными вариантами являются утюги, электроплитки, бойлеры и подобные. Укорачиваем изъятый нагреватель на половину длины. Это сократит сопротивление в тэне и увеличит пропускаемую способность тока. Таким образом, мы увеличим мощность, следовательно, пушка будет греть эффективнее.
Теперь необходимо подготовить корпус. Для этого используем отрезок асбестоцементной или стальной трубы на 60 -80 см. Во внутренней стороне трубы крепится спираль или нагреватель. Оставляем место для установки вентилятора.
Подключаем к концам тэна электрический кабель. Для этого желательно применять трехжильный провод с сечением свыше 2,5 мм2.

На этом этапе соединяем вал вентилятора с электродвигателем. Крыльчатки пропеллера должны вращаться в трубе свободно, не касаясь ее стенок. Чем свободнее они вращаются, тем выше уровень КПД теплоотдачи.
Завершаем сборку надежным креплением вентилятора к концу трубы.

LiveJournal
Blogger

Вам понадобятся: листы металла, эл. катушки, проволока, и обязательно сварочный аппарат Это один из множества способов того, как может быть изготовлена электрическая теплопушка. Самодельные устройства в принципе не являются электробезопасными. Поэтому использовать их необходимо только под присмотром. Еще одним негативным фактором является пережигание кислорода. По этой причине рекомендуется использовать тепловую электропушку в помещениях с системой вентиляции.

Что использовать вместо самоделки?

Если же вы сомневаетесь в своих технических навыках, подумайте о приобретении готовой модели генератора, работающего на солярке.

Несмотря на достаточно высокую стоимость подобного агрегата, такая покупка достаточно выгодна: при соблюдении требуемых правил эксплуатации дизельные тепловые пушки способны работать на протяжении десяти и более лет. Ниже представлены ведущие производители подобной техники.

Biemmedue: качество + итальянский дизайн

Итальянская компания, созданная в 1979 году, специализируется на выпуске нагревателей, генераторов, осушителей и прочего отопительного оборудования.

Продукция, в ассортименте которой представлены как бытовые, так и промышленные модели, отличается долговечностью, надежностью и отменным качеством.

Производитель уделяет внимание не только техническим характеристикам, но и дизайну. Все линейки, разрабатываемые специалистами Biemmedue, отличаются компактным размером, мобильностью, эстетичным внешним видом

Master: компания с огромным опытом

Американская фирма, которая более чем полвека занимается производством портативных нагревательных систем, включая различные виды теплопушек. Для изготовления и оформления агрегатов используется исключительно качественный материал, благодаря чему продукция компании отличается высокими техническими характеристиками.

Дизельная теплопушка Master BV 110 обладает прекрасными характеристиками (мощность 33 кВт, 65-литровый топливный бак, расход горючего 2,71 в час). В течение часа агрегат может нагреть 460-1000 куб. м воздуха

Благодаря инновационным технологиям, которые применяются при производстве моделей, теплопушки имеют множество полезных дополнительных опций, например, функцию контроля за пламенем или экстренное автоматическое отключение в случае нестандартной ситуации.

Kroll: инновационные технологии

Обогревательная техника, производством которой занимается известная немецкая компания Kroll, отличается высоким уровнем сборки и использованием высококачественных материалов, прежде всего нержавеющей стали. При производстве продукции, в том числе тепловых дизельных пушек, широко применяются новейшие инженерно-научные разработки.

Популярностью пользуются и изделия других фирм (Vitals, Ballu). Продукция, изготовленная на производственных линиях этих транснациональных компаний, отличается надежностью и долгим сроком эксплуатации

Каждый год в ассортименте продукции можно увидеть интересные новинки: так, для последних моделей теплопушек фирмы предусмотрена функция нагрева тепла, благодаря чему устройства могут успешно работать даже при невысокой температуре.

Принцип работы и виды теплопушек

Тепловые пушки, получившие свое название благодаря специфической форме, считаются одним из наиболее эффективных способов повышение температуры воздуха в помещениях.

Принцип работы подобных устройств достаточно элементарен: при помощи вращающихся лопастей вентилятора холодный воздух из окружающего пространства нагнетается внутрь агрегата. Проходя через нагревательный элемент, воздушный поток разогревается до высокой температуры, после чего он выталкивается в помещение и отдает тепло.

Теплопушки, работающие на разных видах топлива, применяют для обогрева промышленных объектов, теплиц, складов. В случае крайней необходимости их можно применять и для экстренного отопления подъездов и квартир

Все агрегаты можно разбить на две крупные категории.

Небольшие по размеру и мощности бытовые приборы, применяемые для обогрева относительно небольших пространств (подвала, гаража).
Крупные и мощные промышленные устройства, способные за короткий срок поднять температуру воздуха в огромном помещении.

Помимо этого, теплопушки различаются по типу используемого горючего.

По этому критерию можно выделить следующие виды агрегатов:

Электрические пушки. Экологически чистые приборы функционируют без запаха, шума и выбросов вредных веществ. Их недостатки: привязанность к электросетям, а также потребление большого количество дорогостоящей электроэнергии.
Газовые пушки, работающие на различных модификациях голубого топлива, чаще всего используются на производствах, в сельском хозяйстве или при проведении строительных работ.
Паровые пушки выделяют тепло, образуя насыщенный поток горячего пара. Подобные экологичные приборы успешно применяются в быту: они не только нагревают помещение, но и улучшают его микроклимат, насыщая водяными парами.
Инфракрасные пушки. Особая конструкция этих аппаратов позволяет преображать тепловую энергию в инфракрасное излучение, при помощи которого и ведется нагрев. Такие приборы часто используют на открытых пространствах, например, для обогрева террас ресторана или праздничной площадки.
Многотопливные пушки, для работы которых применяются наиболее дешевые виды топлива: использованные транспортные либо бытовые масла. Тепловые пушки на отработке универсальны и экономичны в обслуживании.
Дизельные пушки. Работают на таких видах горючего как дизель, солярка.

Несмотря на общий принцип работы, каждый вышеназванный тип имеет свои конструктивные особенности и рекомендуемую сферу применения. Подробная классификация тепловых пушек с описанием их эксплуатационных особенностей приведена в этой статье.

Классификация

Если рассматривать данное оборудование с точки зрения мощности, то можно распределить пушки на бытовые и промышленные. Если рассматривать тепловые пушки по источнику энергии питания, то их подразделяют на:

дизельные;
инфракрасные;
электрические;
водные;
газовые;
многотопливные.

Дизельные тепловые пушки работают только на дизельном топливе, имеют малый вес. Также они могут быть прямого нагрева или непрямого. В целях безопасности непрямой нагрев предпочтительней, так как в помещение продукты горения не попадают, а выводятся наружу.

Электрические тепловые пушки имеют самую широкую покупательскую аудиторию, так как онибезопасны и экологичны, также они не сжигают кислород и имеют автоматический режим отключения/включения для поддержания нужной температуры воздуха. Водяные тепловые пушки представляют емкость с водой, нагреватель и вентилятор. Пушки такого вида часто используют в сельскохозяйственных целях. Тепловые пушки, работающие на газу, также очень экономичны, могут быть стационарными (подключаются к газовой системе коммуникаций) и мобильные (подключение происходит непосредственно к газовому баллону).

Инфракрасные тепловые пушки — это сложные механизмы, которые производят тепло с помощью инфракрасного излучения, важно заметить, что вентиляторы в них отсутствуют

И, наконец, многотопливные тепловые пушки отличны тем, что могут работать на использованном моторном и гидравлическом масле

Стоит обратить внимание, что те виды пушек, которые работают на жидком топливе, не рекомендуется устанавливать в местах скопления людей и в труднодоступных для проветривания местах

При определенном наборе знаний о принципах работы агрегатов некоторые из видов пушек можно сделать самостоятельно.

Как сделать электрический вариант тепловой пушки?

Обогревательным элементом прибора выступает воздушный ТЭН, который повторяет изгибы корпуса.

спираль любого нагревательного прибора. Может подойти та, что расположена на старой электрической плитке или утюге;
вентилятор;
асбестовая труба или листовой металл для корпуса обогревателя;
выключатели;
клеммы;
электродвигатель небольшой мощности;
провода;
колодки для крепления спирали.

Обрезать спираль, чтобы усилить ее теплоотдачу.
Закрепить спираль в асбестовой трубе с одной ее стороны, а со второй — зафиксировать вентилятор.
Прикрепить к спирали провода, которые будут подключаться к сети.
Подключить реостат, регулирующий степень накала.
Надеть на электродвигатель пропеллер и вмонтировать его в трубу.

Особенности газовых теплопушек

Газовые пушки часто применяются не только в промышленности, но и в быту, например, для обогрева дачных домиков либо гаражей. Подобные устройства уступают электрическим по мобильности, но являются более экономичными. К тому же у подобных приборов достаточно высокая мощность, показатель которой может достигать 140 кВт.

Обогреватели могут работать на природном либо сжиженном газе, однако им также необходим доступ к электросетям, поскольку функционирование вентилятора, термостата и других составных частей без электричества невозможно.

Для работы газовых теплопушек могут использоваться различные модификации природного газа:

голубое топливо, проходящее по магистралям;
бутан или пропан в специализированных баллонах.

Модели большой мощностью могут подсоединяться к газовому трубопроводу специальным шлангом, что обеспечивает их непрерывную работу. Следует учесть, что подобные агрегаты обычно бывают стационарными, поскольку их передвижение несколько затруднено.

На баллонном топливе функционируют компактные мобильные приборы. В некоторых случаях пушка подсоединяется шлангом к крупному баллону, который стоит неподвижно. В других – небольшой резервуар с газом является элементом конструкции агрегата.

Для работы переносных газовых устройств (сделанных самостоятельно или в заводских условиях) используется газ в баллонах разного типа

Во многих современных моделях газовых теплопушек предусматриваются добавочные функции, например, защита корпуса от перегрева, автоматическое отключение устройства, контроль за пламенем.

Дополнительная информация об устройстве и различных модификациях газовых пушек приведена в этой статье.

Используем дизель

Как вы увидели, сделать пушку своими руками, работающую на электричестве, очень просто. При этом ремонт тепловой пушки, работающей на электричестве, не будет представлять особых проблем. Однако в некоторых случаях имеет смысл собрать теплонагреватель иного вида — такой как дизельная теплопушка.

Дело все в том, что данное устройство можно использовать там, где нет стационарной электрической сети. Принцип его работы значительно отличается от электрического прибора, поэтому необходимо перед сборкой заранее найти чертежи этого аппарата.

Состоит дизельная пушка из 3 элементов:

кожух, изготовляемый из листа металла;
топливный бак с насосом и фильтром;
камера сгорания из толстостенной трубы.

Кроме того, как и в любой теплопушке, здесь в обязательном порядке должен быть установлен вентилятор.

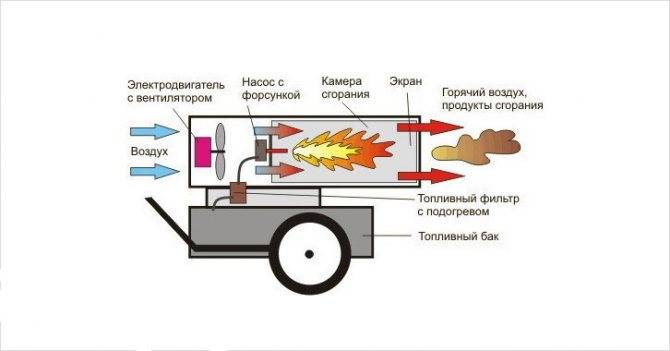

Конструкция тепловой пушки

Топливный бак в данном устройстве располагается в нижней части. Камера сгорания изготавливается из толстостенной трубы, которая по диаметру должна быть меньше корпуса. В ней монтируется форсунка и патрубок дымоотвода.

Дизельная пушка собирается, начиная с установки нагнетающего вентилятора. Далее в корпус ставят камеру сгорания, центруя ее при этом. При этом стоит оборудовать камеру сгорания системой пьезоподжига (лучше приобрести заводского изготовления).

Топливный бак стоит взять заводской и поместить его на уровне 15 см ниже корпуса. Рядом с ним крепится топливный насос и фильтр тонкой очистки. Насос соединяется с форсункой при помощи медной отожженной трубки. Вентилятор подключают к бытовой электросети.

Принцип работы устройства

Схема электрической тепловой пушки.

Тепловую пушку своими руками можно сделать при определенном багаже технических знаний, несложных инструментов, материалов и комплектующих частей, доступных для любого человека. Мобильный тепловентилятор способен работать на разных видах топлива: на отработанном масле, керосине, горячей воде, солярке, сжиженном газе и электричестве. Принцип работы данного обогревателя заключен в следующем: заранее выбранный специальный элемент тепловой пушки, к примеру ТЭН или горелка, помещают в металлический корпус, и он нагревается до максимальной температуры. Поток воздуха прогоняется через нагретое устройство (поток создается встроенным мощным вентилятором). Воздух нагревается и выталкивается наружу горячей мощной струей. Несомненным достоинством мобильных тепловентиляторов является тот факт, что прогрев даже больших площадей проходит за несколько минут.

Достоинства тепловой пушки

Такие отопительные приборы, как конвектор или радиатор, прогревают помещение достаточно долго, поскольку под действием одной лишь конвекции нагретый воздух распространяется весьма неторопливо. Тепловая пушка — и в этом ее главное достоинство — на конвекцию не полагается и распространяет нагретый воздух принудительно.

В итоге уже через пару минут в помещении устанавливается желаемая температура, причем независимо от его размеров. В крупных складских помещениях, выставочных павильонах, больших торговых залах тепловые пушки вообще незаменимы, так как равномерно прогреть такие объекты до комфортной температуры никакими иными средствами невозможно.

Принцип работы тепловых пушек

Полезными они будут и в небольших постройках, не оборудованных водяной системой отопления, например, в гараже. Конечно, если пользователь сидит на одном месте, целесообразнее применить инфракрасный обогреватель, но если приходится работать в разных зонах гаража, без тепловой пушки не обойтись.

Есть у тепловых пушек и еще одна функция, не менее востребованная. Такой прибор может использоваться в качестве большого фена. Волосы сушить им, конечно, нельзя, а вот погреб, оштукатуренную или окрашенную стену, стяжку, зерно и другую сельскохозяйственную продукцию (можно изготавливать сухофрукты) — вполне.

Третий способ применения тепловой пушки — быстрый прогрев крупных изделий. Типичный пример — полотно натяжного потолка, которое при установке нужно прогревать именно таким прибором.

Разновидности газовых пушек

Воздух может нагреваться одним из двух способов:

прямым нагревом;
непрямым.

Газовыми пушки (своими руками или заводского производства) с прямым нагревом имеют достаточно простую конструкцию, отчего и стоимость их невысокая. В них горелка ничем не изолируется, так что в помещение, помимо прогретого воздуха, попадают и продукты сжигания газа. По этой причине прибор компактен и демонстрирует хороший КПД. Но если его и использовать для обогрева жилого помещения, то нужно сначала позаботиться о том, чтобы в нем (помещении) была хорошая вентиляционная система, которая отводила бы продукты горения.

Видео

Пушки, функционирующие по непрямому принципу, оборудуются изолированными камерами сгорания. В них имеются специальные патрубки, которыми эти продукты отводятся и которые подсоединяются к общему дымоходу. Они идеально подходят для любого типа помещений, где собирается много людей.

Все это – описание стационарных пушек, но кроме них, существуют и пушки портативные или мобильные. Они используются вместе с газовыми баллонами. Дабы было удобно транспортировать и эксплуатировать прибор, на нем есть специальные колеса и ручки.

Обратите внимание! Мобильные пушки требуют четкого соблюдения правил безопасности. Время работы таких приборов диктуется только объемом газового баллона, расход топлива колеблется в диапазоне 0.6-7 л

в час. Дабы продлить время автономного функционирования, существуют специальные переходники, позволяющие подключать устройство сразу к нескольким баллонам. Наиболее экономичным вариантом является такая пушка, которая оснащена терморегулятором. С ним прибор отключается после того, как будет достигнута требуемая температура помещения. Словом, прогрев помещения такими пушками – отличая возможность сэкономить на отоплении

Время работы таких приборов диктуется только объемом газового баллона, расход топлива колеблется в диапазоне 0.6-7 л. в час. Дабы продлить время автономного функционирования, существуют специальные переходники, позволяющие подключать устройство сразу к нескольким баллонам. Наиболее экономичным вариантом является такая пушка, которая оснащена терморегулятором. С ним прибор отключается после того, как будет достигнута требуемая температура помещения. Словом, прогрев помещения такими пушками – отличая возможность сэкономить на отоплении.

Газовый обогреватель

По своей конструкции газовое оборудование напоминает устройство дизельной пушки. Здесь также находится камера сгорания, которая расположена в корпусе. Вместо емкости для жидкого топлива устанавливается баллон сжиженного газа.

Как и во время применения дизтоплива, огромное значение имеет вывод продуктов горения, так как в самодельных конструкциях очень сложно обеспечить полное сгорание газа. Воздух, поступающий в помещение, нагревается во время контакта с камерой сгорания. Сгоревший газ выводится на улицу с помощью специального отвода. Эта конструкция непрямого обогрева более безопасна, в отличие от обогрева с помощью открытого огня.

Увеличение теплоотдачи

Для того чтобы повысить теплоотдачу, к камерам сгорания чаще всего приваривают пластины — как правило, по 5-10 шт. Причем размеры камеры сгорания и пластины обязаны быть меньше размера корпуса, чтобы они не прикасались к его стенкам и не смогли перегреть.

Корпус газового устройства обогрева при эксплуатации сильно нагревается, потому его нужно накрыть теплоизоляционным слоем, чтобы не допустить возгорания и ожогов. Для сборки газовой конструкции будут необходимы:

горелка;
баллон с газом;
железный корпус;
редуктор;
рама для фиксации корпуса;
устройство для розжига;
вентилятор.

Советы по использованию

С газовой пушкой можно применять лишь баллоны, заполненные газом на специальном оборудовании. В баллонах, которые наполнены кустарным способом, может случиться утечка.

При сборке и эксплуатации газового нагревателя нужно придерживаться определенных правил:

Использовать прибор для дистанционного розжига, так как розжиг вручную может спровоцировать взрыв.
Трубы подачи газа на участках соединений нужно непременно герметизировать.
Не оставлять включенное устройство без наблюдения в течение продолжительного времени.
Никогда не применять с пушкой баллоны, которые заполнены кустарным методом.
Постоянно следить, чтобы баллон с газом находился на достаточной дистанции от обогревателя, в противном случае он перегреется и взорвется.

Как работает такая установка

Устройство газовой тепловой пушки очень простое. Вся она состоит из баллона с газом, редуктора, обеспечивающего равномерную подачу газа, горелки, вентилятора и корпуса.

Принципиально, ничего сложного там нет. Газ подается на горелку, вентилятор прогоняет сквозь теплообменник или пламя воздух, и он нагревается. Конечно, это лишь схематичное представление о ее работе, но принцип понять можно.

Чтобы облегчить понимание принципа работы таких устройств, можно взглянуть на картинку – схему, с изображением такой тепловой пушки в разрезе.

Принципиально все просто, но чтобы сделать подобную установку необходимо иметь практические навыки изготовления подобных вещей и немалые познания в этой теме.

Поэтому, делать нечто подобное собственными руками обычно не рекомендуется. При даже небольшом нарушении технологии изготовления, аппарат может стать очень опасным – ведь использоваться будет сжиженный газ, а он взрывоопасен. Так что, делать газовую пушку без опыта в создании таких устройств – далеко не лучшая идея.

Если же все необходимые познания и навыки имеются, то, самодельная газовая пушка поможет решить проблему с отоплением, например дачного сарая или теплицы.
