Эксплуатация
После соединения проводов прибор включают. Об этом будет свидетельствовать световой индикатор. Потом прибор будет функционировать автоматически. Если дома отключается свет, стабилизатор тоже не работает, а с его подачей включается.
Корпус прибора не защитить от проникновения воды внутрь. Поэтому на него не нужно ставить емкость с жидкостью, к примеру, чашку чая. Не следует допускать контакт корпуса и металлических изделий. Это требование безопасности. Если вентиляция будет чем-то прикрыта, то происходит перегрев стабилизатора, из-за чего он быстро ломается.
Другой опасностью считается перегрузка. Она появляется, если подключается новая техника, мощность которой не была учтена в первоначальный расчет. Поэтому перед использованием новинок надо проверять о разрешении суммарной нагрузки. Пользователю нужно регулярно протирать пыль с прибора, только не следует использовать сырую ветошь и моющие средства. Ремонт должен выполнять только мастер в сервисном центре.
Таким образом, стабилизатор является важным прибором в доме, где присутствуют постоянные скачки напряжения. Необходимо лишь выбрать устройство соответствующей мощности, чтобы оно работало бесперебойно
Также важно соблюдать безопасность во время эксплуатации
Шаг №2 – Однофазный или трехфазный?
Итак, с типом стабилизатора определились – нужен электромеханический/гибридный или тиристорный аппарат.
Теперь нужно понять, ставить однофазный (на 220В) или трехфазный (на 380В)?
Тут два варианта:
- если к дому подведена одна фаза, то подбираем однофазный стабилизатор;
- казалось бы, для трехфазной сети должно быть такое же логическое заключение – для трех фаз брать трехфазник. Но есть один нюанс. Все трехфазные стабилизаторы спроектированы таким образом, что когда пропадает одна из фаз, то в стабилизаторе срабатывает защита и он отключается, обесточивая весь дом. Поэтому, только если в доме есть трехфазные потребители, мы ставим трехфазный стабилизатор. Если же потребители только на 220В, то лучше поставить 3 однофазных стабилизатора напряжения (по одному на каждую фазу). Чаще всего такое решение даже будет дешевле по деньгам.
Что делать, если не знаете, сколько фаз подведено к дому?
Самый распространенный ответ на это вопрос: “Если бы у тебя было три фазы – ты б об этом знал”. Действительно, к большинству частных домов старой постройки подведена одна фаза и все бытовые потребители рассчитаны на 220В (телевизор, холодильник, компьютер, видео- и аудио-техника).
К современным же загородным коттеджам часто подводят три фазы, т.к. кроме бытовых электроприборов планируется установка и трехфазных потребителей на 380В.

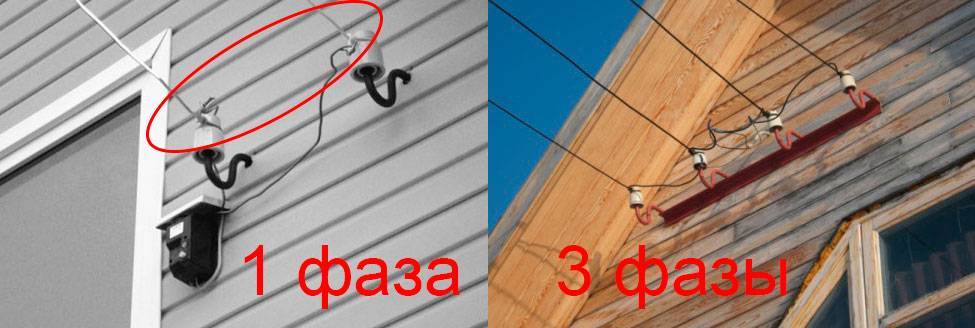

К дому подведено 2 или 3 провода – однофазная сеть, 4 и более – трехфазная.
Второе правило:
Если к дому подведена одна фаза, останавливаемся на однофазных стабилизаторах.
Для трехфазной сети:
- если есть потребители на 380В – ставим один трехфазный стабилизатор;
- если потребители только на 220В – ставим 3 однофазных стабилизатора (по одному на каждую фазу).
Как сделать самому стабилизатор
Конечно, можно купить стабилизатор напряжения для телевизора в любом магазине электротехники, но цены на них могут совершенно не порадовать. Мы предлагаем рассмотреть, как дёшево сделать релейный стабилизатор в домашних условиях.
Схема стабилизатора напряжения
Ниже дана принципиальная схема прибора, которая включает в себя: трансформатор, реле, конденсатор, микроконтроллер и прочие детали (диоды, проводники, транзисторы и т.д.).
Во время сборки мы использовали трансформатор на 200 Вт, мы уменьшили его холостой ход за счет того, что соединили обмотки на 200 вольт. Это неплохой навесной стабилизатор, но он достаточно объемен. К тому же, такой вариант не подходит для современного плазменного телевизора. Намного более полезен будет прибор с прописанной специально для него программой.
Стабилизатор напряжения: вид изнутри
Как основу можно взять любую схему нормализующего прибора, например, автомобильного стабилизатора. После её перепрашиваем и подсоединяем к нашей бытовой технике. Это очень интересный вариант, можно даже самостоятельно настроить, чтобы на дисплее выводились результаты проверки уровня напряжения в сети. Такой пассивный регулятор станет отличным защитный устройством для плоского телевизора или не очень мощного домашнего кинотеатра.
Разработка современного стабилизатора своими руками занимает мало времени, если есть опыт написания программ для электронных устройств.
Сетевой фильтр или ИБП?
Проблема дополнительной защиты ЖК-телевизора успешно решается путем использования качественного сетевого фильтра. Его основной функцией является защита самой сети от высокочастотных помех, создаваемых импульсным блоком питания и нарушающих работу других электроприборов.
Что касается источника бесперебойного питания, то при отсутствии каких-либо проблем с электроснабжением, данное устройство нет необходимости приобретать. Если же имеют место частые и регулярные отключения, то ИБП рекомендуется купить.
В противном случае постоянное воздействие мощных пусковых токов при запуске телевизора после отключения, заметно снижает срок его эксплуатации и в конце концов приведет к выходу из строя. Для ЖК-устройств вполне подойдет недорогой бесперебойник, мощностью 250 Вт, которого будет достаточно при краткосрочных отключениях электричества.
Виды стабилизаторов
Лучший стабилизатор напряжения для телевизора выбирают по группе параметров. Одни из них касаются его технического решения. Другие рассчитываются в соответствии с характеристиками ТВ приемника. Сегодня в продаже можно найти несколько основных типов стабилизаторов. Какой именно купить, зависит от особенностей ТВ и характера изменений напряжения в питающей сети.
Релейный стабилизатор напряжения работает по достаточно простой схеме. Его исполнительный механизм имеет группу контактов. Чаще всего они переключают вторичные обмотки трансформатора, меняя его коэффициент преобразования для поддержания на выходе вольтажа в узком диапазоне.
Релейный стабилизатор напряжения 220в имеет два ключевых недостатка.
- Из-за ограниченного количества переключений, регулирование напряжения производится с заметной дельтой. И чем дешевле стабилизатор, тем выше показатель ступенчатого изменения выходного параметра.
- Реле как таковое достаточно недолговечно. В сети питания, где броски напряжения происходят часто, его моторесурс расходуется быстро. Это означает, что устройство придется ремонтировать с завидным постоянством.
Релейные стабилизаторы имеют еще один минус для пользователя: при переключении они издают громкий щелчок. Ночью это будет мешать. В остальном устройства весьма функциональны. Скорость реагирования высока, диапазон допустимых входных параметров широк. Релейные модели компактны, практически не нагреваются.
Сервоприводные
Схема сервоприводного стабилизатора включает в себя первичную обмотку трансформатора и вторичную, намотанную на кольцевом сердечнике. Регулирование коэффициента преобразования для получения на входе требуемого напряжения производится путем перемещения токосъемного контакта. Это делает электродвигатель.
У такого устройства есть недостатки:
- стабилизатор неторопливо реагирует на изменения входного напряжения;
- срок службы токосъемных щеток ограничен;
- за двигателем нужен уход и периодическое обслуживание.
Стабилизаторы сервоприводного типа довольно тяжелые. Но пользователи часто отдают им предпочтение ввиду высокой общей надежности и простоты.
Тиристорные, симисторные
Стабилизаторы на силовых ключах отличаются самой высокой скоростью реакции. Их электронная схема регулирования буквально за миллисекунды отслеживает броски напряжения на входе и изменяет режим работы выходного блока на симисторах или тиристорах.
В зависимости от сложности устройства и его цены, пользователю предлагается разная чистота формирования синусоиды. У нее может быть от 4 до 16 ступеней полупериода. Такая особенность диктуется характером работы ключей. Их открытие для транспорта мощности происходит мгновенно.
Главный недостаток тиристорных и симисторных агрегатов — большое выделение тепла. За стабилизатором нужно следить и правильно его устанавливать. В случае перегрева блок силовых ключей может просто сгореть. Аппараты стоят недешево, однако работают абсолютно тихо и не требуют обслуживания.
Двойного преобразования
В стабилизаторах двойного преобразования применяются два контура. Один формирует низкое напряжение. Второй — стабильное выходное. Устройства всегда строятся на полупроводниковых ключах, отличаются быстрой реакцией и абсолютной бесшумностью. Работа в полностью контролируемых режимах позволяет приборам функционировать рекордно длительное время. Однако и стоимость стабилизаторов двойного преобразования самая высокая на рынке.
Сравнение долговечности старых и новых моделей
Истинный срок службы современных светодиодных телевизоров остается неизвестным, поскольку технология постоянно изменяется и дорабатывается. Некоторые производители, такие как Samsung, утверждают, что их устройства обеспечат около 100 000 часов активной работы. При шести часах использования каждый день – это дает примерно 45 лет службы. Другими словами, вполне вероятно, что современный ТВ выйдет из строя из-за какого-то другого компонента, вместо самих светодиодов.
Однако в реалиях современного массового производства ряд моделей делают конвейерным способом либо со скрытыми дефектами. Это означает, что они выйдут из строя гораздо раньше, чем следовало бы. Получите ли вы долгую жизнь вашего телевизора, в большей степени, зависит от элемента случайности.
В этом плане аналоговые ТВ имеют гораздо больший срок службы. Это связано с тем, что раньше телевизоры покупали меньше, соответственно, не было никакого конвейерного производства. Поэтому каждую модель делали качественно. Многие аналоговые телевизоры, произведенные в начале 2000 года, а то и раньше, работают до сих пор.
Виды оборудования и его особенности
Все стабилизаторы для ТВ и другой техники делятся на следующие подвиды:
- Ступенчатые или релейные варианты. В основе их принципа работы – переключение обмоток рабочего трансформатора. Если меняется входное электронапряжение, замыкается реле, что снижает количество синусоидального напряжения в сети. Настройка в таких моделях идет скачкообразно, сопровождается специфическим звуком, который появляется при замыкании контактов реле. Такие варианты прекрасно подходят для сетей, где скачки происходят очень часто и с большим диапазоном вольт. По стоимости оборудование – самое дешевое.
- Электронные бесперебойники выравнивают напряжение с помощью симисторных или тиристорных ключей. Оборудование имеет достаточно высокую стоимость. Но работает бесшумно и с моментальной регулировкой входных показателей.
- Электромеханические приборы или сервомоторные, сервоприводные варианты. Настройка у них идет с помощью движения угольных контактов по обмотке за счет работы электропривода. Стабилизаторы данного класса имеют среднюю цену. Регулировка показателей – плавная. Конструкция облает малыми габаритами. К недостаткам относят: работает достаточно шумно и имеет низкую скорость реакции.
- Феррорезонансные варианты имеют длительный срок эксплуатации, невысокую цену. Они точно регулируют входные параметры. Но обладают внушительным размером, весом и сильным шумом в процессе работы.
- Инверторные стабилизаторы преобразуют напряжение двумя методами. На входе оно меняется в постоянное, на выходе – в переменное. Устройства работают абсолютно бесшумно. И они надежно защищены от любых внешних помех, скачков напряжения. Но при этом их стоимость – самая высокая из всех вариантов.
Все эти стабилизаторы подходят для установки до телевизора или другой техники. При оптимальных технических параметрах их можно поставить в качестве магистральных и защитить всю линию. При этом стоимость вторых намного выше, чем простого стабилизатора для ТВ.
Какой фирмы выбрать: 5 лидеров
АРС
Компания American Power Conversion уже более 40 лет на рынке. Цель производителя — создание надежной и долговечной инфраструктуры электропитания. Очень популярны сетевые фильтры АРС. Также компания выпускает и стабилизаторы напряжения разной мощности.
RUCELF
Международная (Россия-Украина) компания, основанная в 2005 году. Помимо стабилизаторов напряжения марка производит генераторы, электростанции и прочие подобные приборы.
Из отзывов покупателей отмечается качественная сборка, долгий срок службы и шарокий ассортимент моделей.
Defender
Компания была основана в 1990 году. Изначально марка занималась производством защитных экранов для мониторов. Позже ассортимент расширился, появилась и периферийная продукция. Сейчас под этой маркой можно встретить и стабилизаторы напряжения. Они также предназначены для подключения ноутбуков и компьютеров.
Lider
Приборы на 100% адаптированы к российским скачкам напряжения. Под этой маркой устройства выпускаются в Пскове, компанией «НПП ИНТЕПС». В линейке представлено около двухсот моделей. Среди них можно найти устройство практически для любых нужд — регуляторы светового потока, стабилизатор для подключения нескольких приборов, модели с высокой перегрузочной способностью.
Ресанта
С этим названием знакомы в особенности сварщики. Помимо электрооборудования компания выпускает и стабилизаторы напряжения. Среди моделей есть как бытовые, так и промышленные устройства.
Что такое стабилизаторы и нужны ли они
Бесперебойники – устройства для поддержки стабильного напряжения в условиях его перепада. Задача – повышение или понижение интенсивности подачи тока в оптимальных пределах в 220 В. И отключение подачи при достижении уровня интенсивности в 160 и менее или в 255 и более В.
Они есть в базовой комплектации любого ноутбука. А стабилизатор для телевизора приходится приобретать отдельно.
По методу подключения стабилизаторы бывают сетевыми, где подключение предусмотрено для каждого отдельного прибора. Или магистральными – подключенными ко всем электросети, ведущей в дом или подъезд.
Совет. При наличии большого количества дорогостоящей техники в доме, стоит заранее подумать об отдельном магистральном бесперебойнике. Его устанавливают на входящий в жилище кабель. И так он защищает все оборудование, а не только ТВ.
Как подключить выбранную модель к ТВ
Стабилизатор напряжения 220в подключается по стандартной схеме коммутации бытовых приборов. Его обязательно заземляют. Вилка стабилизатора имеет соответствующий контакт. В квартирах, выполненных по современным стандартам, устройство достаточно включить в розетку.
В старых домах и частных домостроениях схема электропроводки не имеет провода заземления. Для этого случая на корпусе устройства есть отдельный вывод. Его рекомендуется подключить к внешней системе заземления. Например, группе стальных стержней, забитых в землю по периметру здания.
Важно! Без этой меры предосторожности устройство запрещается эксплуатировать. При пробое на корпус без заземления агрегат может загореться или стать источником электротравмы
А подключение телевизора делается максимально просто: его вилка вставляется в розетку на корпусе стабилизатора. На этом все работы по коммутации заканчиваются.
Cтабилизаторы напряжения для жк телевизоров LG, Samsung и др.
С появлением на рынке плазменных и жк телевизоров появилась необходимость в установке для них стабилизаторов напряжения. Значительная часть телевизоров на российском рынке разработана с учетом европейских стандартов качества электропитания, в связи с этим современные телевизоры критично относятся к перепадам напряжения. Стоимость ремонта современных телевизоров достаточно высока и каждый поход в сервисный центр приводит к серьезной финансовой проблеме. Телевизор не является мощным прибором, поэтому имеет смысл купить недорогой стабилизатор напряжения для телевизора мощностью 500-1000 ВА, тем самым надежно защитив его от негативных последствий некачественной электроэнергии и перепадов напряжения.
Недорогой и надежный релейный стабилизатор высокого качества Энергия АСН-500, имеет микропроцессорное управление и широкий диапазон входных напряжений 120-280 вольт.
Малогабаритный бытовой стабилизатор напряжения для компьютеров, телевизоров, музыкальных центров и домашних кинотеатров, имеет встроенный сетевой фильтр и 4 евро розетки с заземлением.
Модернизированная и обновленная линейка популярных стабилизаторов Энергия Voltron с повышенной точностью и улучшенной защитой сети.
Навесной стабилизатор напряжения повышенной точности комбинированного типа, применяется для защиты маломощной бытовой техники, телевизоров, компьютеров, аудиотехники и др.
Компактный маломощный стабилизатор с быстрой реакцией на перепады напряжения и надежной защитой бытовых потребителей электроэнергии.
Современный электронный стабилизатор для дома по низкой цене. Бюджетный стабилизатор с большим сроком службы и качеством стабилизации ± 8%
Статья в тему: Как пользоваться стиральной машиной bosch maxx 4 wfc 1600
Инверторный стабилизатор с защитой от перегрузки, короткого замыкания, перегрева. Очень высокая точность стабилизации в 2%.
Инверторный стабилизатор Штиль 220В с поддержанием идеального напряжения, частоты сети и формы синусоиды для максимальной защиты подключаемого оборудования.
Однофазный релейный стабилизатор Энергия АСН-1000 отличное качество за малые деньги. Микропроцессорное управление, высокотехнологичный трансформатор, почти бесшумная работа и морозостойкость.
Данный стабилизатор защитит технику от скачков напряжения и сетевых помех в электросети. Мощность до 1 кВт, обладает малым размером и приятным дизайном, имеет 4 розетки евро типа.
Высокоточный релейный стабилизатор напряжения настенного крепления мощностью 1000 ВА, защитит бытовую технику в условиях опасных перепадов напряжения.
Современный стабилизатор с плавной (безразрывной) регулировкой напряжения, отличными техническими характеристиками и приятным дизайном, походит для любой техники.
Релейный стабилизатор малой мощности, подойдет для использования в доме и офисе, обеспечит надежную защиту небольших потребителей электроэнергии.
Подключите нагрузку мощностью до 750Вт к данному стабилизатору инверторного типа и ей не будут страшны любые неполадки в электросети.
Однофазный релейный стабилизатор напряжения на 220В с точностью стабилизации ± 8% благодаря низкой цене и высокому качеству идеален для дома и дачи.
Настенный электронный стабилизатор напряжения с погрешностью ± 8%, недорогой и надежный защитник от перепадов напряжения в доме и на даче.
Полезные статьи
Телефон прием заказов круглосуточно, доставка по всей России Volt-Net.ru 2011 — 2020
Статья в тему: Почему телевизор philips сам выключается и включается что делать
Самовывоз
Самовывоз осуществляется только после предварительного заказа товара на сайте или по телефону с целью резервирования товара на складе!
Адрес склада: 141031, Московская область, Мытищинский район, дер. Сгонники
Режим работы пункта самовывоза: ПН-ПТ. с 9.00 до 19.00 СБ. с 10.00 до 17.00
Доставка
Доставка по Москве в пределах МКАД БЕСПЛАТНО!
Доставка за МКАД +20 руб. за каждый километр.
Доставка по России осуществляется транспортной компанией в соответствии с её тарифами.
Какой купить?
Часто домашних мастеров мучает вопрос, какие стабилизаторы переменного тока для телевизора лучше – китайские или отечественные, предлагаем провести небольшой обзор. Чаще всего камнем преткновения становится срок службы, бытует мнение, что китайские релейные приборы значительно не так эффективно работают, как «наши». Это не всегда оправданно. Например, всемирно известные фирмы, такие как pioneer, initia, defender производят достаточно мощную технику и при этом по доступной цене.
Видео: Как правильно выбрать стабилизатор напряжения для телевизора
Если говорить о прочих производителях, то отличные отзывы про стабилизатор Самсунг, Panasonic и Philips, для телевизора они достаточно эффективные, но стоимость несколько выше, чему фирм перечисленных выше. Многие серии приборов идут с дисплеем для контроля работы.
Если интересуют бюджетные предложения, то просмотрите каталог avr, Ippon, kromax, neo, ortea, pilot, витязь, лидер и прочие. Все еще достаточно популярны советские приборы, но их теперь можно приобрести только на барахолках и стихийных рынках.
Купить данные приборы можно в любом магазине электротехнических товаров в твери, Уфе, Харькове, Смоленске, Ростове-На-Дону, Пензе, Омске, Оренбурге, Екатеринбург, Зеленограде, Иркутске, Киеве, Алмате и Волгограде.
Как подключить стабилизатор к телевизору
Самостоятельно провести процедуру подключения довольно просто без привлечения специалистов. Сзади устройства будет специальная колодка, состоящая из 5 разъёмов. Обычно схема у них одинакова (слева направо): вводная фаза и ноль, заземление, ноль и фаза, идущая на место нагрузки.
Правила подключения или как защитить телевизор правильно:
- Перед началом работ обязательно нужно обесточить электроэнергию.
- Нужно установить дополнительный УЗО около счётчика, чтобы продлить срок эксплуатации оборудования.
- В электросети должен быть заземляющий контур.
- Перед счетчиком запрещено устанавливать стабилизатор.
- Подключать оборудование не рекомендуют сразу после того как, его занесли с мороза в дом. Конденсат внутри должен испариться, иначе срок службы устройства понизится.
- Если защита имеет мощность меньше 5 кВт, то нужно подключать защитное устройство сразу к розетке. Такой вариант можно использовать в гаражах или в загородном доме.
Подключение аппарата для однофазного устройства происходит по следующей схеме:
Что такое сетевые фильтры
Современные модели телевизоров оснащены сетевым фильтром – внутренней защитой от скачков напряжения. Но он со временем выходит из строя и требует замены. Поэтому дорогие телевизоры рекомендовано относить на диагностику хотя бы раз в год, чтобы не было проблем со скачками в сети.
К таким сетевым стабилизаторам напряжения для ЖК, LED телевизоров относят:
- Варисторы – они дают сопротивление при очень высоком давлении, принимая его на себя. При этом они обычно сгорают. Получается надежная, но одноразовая защита.
- LC-фильтры забирают помехи с высокой частотой за счет наличия катушек конденсатора и индуктивности. Это многоразовые и плавкие предохранители. У них есть небольшая кнопка на корпусе. Когда напряжение тока превышает норму, кнопка отжимается и размыкает цель. Работает прибор автоматически. Но для запуска работы, нужно вернуть кнопку в начальное положение.
- Гозоразрядники. В них установлены газоразрядные электроды вместе с варистором. Они принимают на себя напряжение и быстро устраняют разницу потенциалов.
Сам по себе сетевой фильтр – сложное устройство, включающее электронные компоненты для подавления импульсных помех. Они предотвращают короткое замыкание техники при скачках напряжение.
Стабилизатор для телевизора – более сложное устройство, которое защищает и от низких и от высоких частот и импульсных помех. А сетевые фильтры защищают только от высоких показателей. Поэтому бесперебойники работают намного лучше и дольше.
Выводы
Таким образом, мы с вами убедительно доказали, что для любого современного телевизора — будь то LED-телевизор или просто ЖК ТВ — стабилизаторы напряжения являются абсолютно лишними приборами (равно как и источники бесперебойного питания и, в большинстве случаев, сетевые фильтры).
Теперь ответ на вопрос — нужен ли стабилизатор напряжения для телевизора, я думаю, очевиден. Просто втыкайте свой телек в розетку и наслаждайтесь просмотром!
Вы очень хотели такой телевизор себе домой. В нем есть технология Smart TV с виджетами YouTube, MEGOGO, Divan.TV, Facebook, Twitter, и если повезло, то и Skype.
Все уже настроено и работает. (Если нет — обращайтесь :))! Настройка смарт тв по всей Украине). Ваш фильм или любимая передача ждет Вас.
