Сравнительный обзор систем вентиляции и кондиционирования воздуха

Основные факторы, влияющие на выбор системы вентиляции

Оборудование для систем кондиционирования и вентиляции должно быть подобрано в соответствии с условиями помещения или здания. В данном разделе перечислены основные параметры, которые стоит учитывать при разработке плана систем проветривания.

Объёмы воздуха

Устройства вентиляции во время работы должны полностью пропускать через себя весь воздух в комнате. В зависимости от объёмов масс, которые проходят через прибор за час работы, вычисляется его производительность и мощность.

Таким образом, чтобы выбрать правильные комплектующие, необходимо знать производительность системы вентиляции. Для этого вычисляется объём комнаты: площадь следует умножить на её высоту. Полученное значение умножаем на коэффициент 10 — в этом случае получится величина, соответствующая средней производительности (м³/час) .

Влажность в помещении

Ещё один фактор внешней среды, который регулируется системой вентиляции — это влажность воздуха. Для человека комфортным показателем содержания влаги в воздухе является 40–60%. Если эта отметка повышена или занижена, стоит выбрать приборы вентиляции, которые смогут нормализовать уровень содержания воды в кислороде. Стоит также отметить, что измерять уровень влажности лучше в зимний период — в это время радиаторы отопления сильно осушают воздух в квартире.

Температура

Системы вентиляции способны менять температуру воздуха, а кондиционеры и вовсе направлены на выполнение этой задачи. Поэтому стоит учитывать и этот показатель при выборе техники для проветривания. Как уже было сказано, разница температур в здании и за его пределами является основой для работы естественной вентиляции. А принудительные системы могут помочь успешно регулировать этот показатель, что особенно актуально в тёплое время года.

Автономные СКВ

Автономные системы кондиционирования воздуха снабжаются извне только электрической энергией, например, кондиционеры сплит-систем, шкафные кондиционеры и т.п. Такие кондиционеры имеют встроенные компрессионные холодильные машины, работающие, как правило, на фреоне-22. Автономные системы охлаждают и осушают воздух, для чего вентилятор продувает рециркуляционный воздух через поверхностные воздухоохладители, которыми являются испарители холодильных машин, а в переходное или зимнее время они могут производить подогрев воздуха с помощью электрических подогревателей или путем реверсирования работы холодильной машины по циклу так называемого «теплового насоса».

Наиболее простым вариантом, представляющим децентрализованное обеспечение в помещениях температурных условий, можно считать применение кондиционеров сплит-систем.

Зачем нужна вентиляция?

Обновление воздуха помогает предотвратить заболевания сердечно-сосудистой и центральной нервной систем, повышенное потоотделение, снижение внимания, хронические заболевания у людей со слабым иммунитетом.

Стандартная система вентиляции позволяет:

• удалить выхлопные газы и агрессивные компоненты, вызывающие аллергию.
• снизить концентрацию пыли и других мелких частиц в воздухе;
• выбрать комфортную температуру для работы;

Конечно, можно открыть форточки, но тогда в комнату попадет пыль и грязный воздух. А в холодное время суток расходы на отопление вырастут. К тому же сквозняки отрицательно сказываются на здоровье человека.

Система естественной вентиляции не может полностью гарантировать вентиляцию помещения

Классификация систем вентиляции

Системы классифицируют по разным критериям:

• способу подачи;
• назначению;
• способу воздухообмена;
• конструктивному исполнению.

Тип вентиляции определяют на этапе проектирования строения

При этом принимают во внимание как экономическую так‚ и техническую сторону а также санитарно-гигиенические условия

Виды вентиляционной системы по способу подачи

Если базироваться на способах подачи и изъятия воздуха из помещения можно выделить 3 категории вентиляции:

• естественная;
• механическая;
• смешанная.

Выполняют проектирование вентиляции, если такое решение способно обеспечить воздухообмен‚ соответствующий установленным нормам.

Когда вентиляция естественного типа не удовлетворяет требования санитарно-гигиенических нормативов, выбирают второй вариант — механический способ активации воздушной массы.

Если возможно в добавок ко второму варианту вентиляции частично использовать первый‚ в проект закладывают смешанную вентиляцию.В жилых домах приток воздуха происходит через окна, а вытяжное оборудование располагают на кухне и в санитарной комнате

Поэтому важно наладить между помещениями хороший воздухообмен

Вентиляция смешанного типа. Применяют ее, когда естественная вентиляция не может быть единственным вариантом. Для качественного воздухообмена в помещениях с очень загрязненным воздухом устраивают механическую вентиляцию

Виды вентиляции по назначению

Исходя из назначения вентиляции‚ выделяют рабочие вентиляционные системы и аварийные. Тогда как первые должны постоянно обеспечивать комфортные условия‚ вторые вступают в работу только при отключении первых и наступлении чрезвычайной ситуации, когда нарушены стандартные условия жизнедеятельности.

Это внезапные сбои, когда  происходит загрязнение воздуха ядовитыми испарениями‚ газами‚ взрывоопасными‚ токсическими веществами.

Виды систем вентиляции для всех типов помещений почти одинаковы. Изучив все их виды и взвесив все достоинства и недостатки‚ можно выбрать оптимальный вариант для конкретного здания

Аварийная вентиляция не рассчитана на подачу свежего воздуха. Она только обеспечивает газоотвод и не допускает, чтобы воздушная масса с опасными веществами‚ распространилась по всему помещению.

Вентиляционные системы по способу воздухообмена

По этому критерию выделяют системы вентиляции общеобменные и местные. Первая должна обеспечивать весь объем помещения достаточным воздухообменом с поддержанием всех необходимых параметров воздуха. Дополнительно она должна удалять избыток влаги‚ тепла‚ загрязнений. Воздухообмен может осуществляться как по канальной, так и бесканальной системе.

Общеобменная приточная вентиляция снижает уровень концентрации вредных веществ, оставшихся после работы местной и общеобменной вытяжной системы вентиляции

Предназначение местной вентиляции — снабжение чистым воздухом конкретных мест и удаление загрязненного с тех точек, где он образуется. Как правило, ее устраивают в больших помещениях с ограниченным числом работающих. Воздухообмен происходит только на рабочих местах.

Разделение систем по конструктивному исполнению

Исходя из этого признака вентиляционные системы делят на канальные и бесканальные. Системы канального типа состоят из разветвленной трассы‚ состоящей из воздуховодов по которым транспортируется воздух. Установка такой системы целесообразна в больших по объему помещениях.

Когда каналы отсутствуют‚ систему называют бесканальной. Примером такой системы служит обыкновенный вентилятор. Существует 2 вида бесканальных систем — потолочные и прокладываемые под полом. Бесканальные системы более просты в исполнении и потребляют меньше энергии.

Установка и правила эксплуатации

Виды систем кондиционирования воздуха разительно отличаются по способу монтажа и возможностям пользования. Общие конструктивные системы устанавливаются на начальной стадии строительства. Вентиляция и системы кондиционирования благоприятствуют поступлению чистого воздуха и его очистке. Также они поддерживают противопожарный регламент.

Разработка вентиляции происходит с учетом следующих условий:

• основной функцией является обеспечение свежим воздухом и отток загрязненного для создания комфорта и безопасности;
• своевременное удаление вредных компонентов в кислороде посредством монтажа фильтров;
• датчики системы ответственны за вывод излишней влаги, так как она негативно отражается на самочувствии людей, а также влияет на безопасность конструкции здания;
• независимость от погодных и климатических условий при кондиционировании.

На планировке обозначаются места установки блоков и прохождение трасс

Проектирование систем вентиляции и кондиционирования для объектов жилого, общественного и промышленного назначения осуществляется с учетом архитектурных особенностей зданий и в соответствии с СНиП. Квалифицированный монтаж таких систем производят специализированные компании и центры, которые в дальнейшем занимаются их обслуживанием.

Они предоставляют услуги по всем этапам:

• обследованию объекта;
• проектированию;
• подбору и поставке оборудования;
• монтажу оборудования;
• подключению систем управления;
• пуско-наладочные работы;

Предоставляемое центрами техническое обслуживание систем вентиляции и кондиционирования включает в себя как плановую профилактику (осмотры, чистку, замену фильтров) и текущий ремонт, так и аварийные вызовы.

Для создания комфортного микроклимата в общественных и производственных помещениях недостаточно одной вентиляции, необходимо совмещение ее с кондиционированием.

Устали читать? Посмотрите обучающее видео по системам кондиционирования:

Виды и состав систем кондиционирования и вентиляции помещений

Зачастую системы кондиционирования и вентиляции объединяют в единую систему, что позволяет значительно сэкономить на монтаже и повысить эффективность работы системы.

Вентиляция помещений состоит из следующих компонентов:

1. Воздуховоды. По ним осуществляется перемещение свежего и отработанного воздуха. Конструктивно воздуховоды могут состоять из гибких и жестких, круглых и квадратных труб, иметь адаптеры, переходники, разветвители, повороты и прочее, что позволяет проложить трассу в помещениях любой конфигурации.
2. Решетки для забора воздуха. Предохраняют вентиляционный канал от попадания в него мусора, насекомых, грызунов, атмосферных осадков и пр.
3. Воздушные клапаны. Перекрывают вентиляционные каналы на время отключения системы.
4. Фильтры. Очищают воздух от пыли и загрязнений, способны задержать порядка 90 % микрочастиц.
5. Нагревательный прибор. Обеспечивает подогрев нагнетаемого воздуха.
6. Система вентиляторов.
7. Шумоглушители.
8. Система автоматического управления.

Перечень климатического оборудования, используемого для системы кондиционирования включает в себя:

• Приточно-вытяжную вентиляционную систему, обеспечивающую установку комфортного микроклимата во всех помещениях.
• Систему канальных вентиляторов, позволяющих равномерно распределять свежий воздух через вентиляционные каналы.
• Мультизональные системы централизованного кондиционирования и вентиляции в помещениях, обеспечивающие возможность индивидуальной установки климатических параметров в отдельных зонах и помещениях.
• Климат системы на основе чиллер-фанкойлов.

Стоимость услуг по монтажу кондиционеров

1 Монтаж кондиционера 2-2,5 кВт (настенный) шт. 5900 руб. 2 Монтаж кондиционера 3-5.5 кВт (настенный) шт. 6900 руб. 3 Монтаж кондиционера свыше 5.8 кВт (настенный) шт. 7080 руб. 4 Монтаж кондиционера 9 кВт (потолочный) шт. 9440 руб. 5 Монтаж кондиционера свыше 9 кВт (потолочный) шт. 11800 руб. 6 Монтаж кондиционера до 9 кВт (кассетный) шт. 9440 руб. 7 Монтаж конд. свыше 9 кВт (кассетный) шт. 11800 руб. 6 Монтаж кондиционера до 9 кВт (канальный) шт. 14160 руб. 7 Монтаж конд. свыше 9 кВт шт. 17700 руб.

Стоимость сервисных работ на кондиционеры

1 Сервис по договору 4 раза в год ед. 800 руб. 2 Сервис без договора до 5.8 кВт ед. 1500 руб. 3 Сервис без договора от 5.8 кВт ед. 2500 руб. 4 Диагностика ед. 800 руб. 5 Сервис вн. блока до 5.8 кВт ед. 500 руб. 6 Сервис вн. блока от 5.8 кВт ед. 1000 руб. 7 Сервис внеш. блока от 5.8 кВт шт. 1500 руб.

Стоимость расходных материалов

1 Расходные материалы до 3,5 кВт (входит 5м трассы) п/м 2000 руб. 2 Расходные материалы до 6 кВт (входит 5м трассы) п/м 2800 руб. 3 Расходные материалы свыше 6 кВт (входит 5м трассы) п/м 3500 руб. 4 Доп. трасса за 1 п.м до 3.5 кВт п/м 500 руб. 5 Доп. трасса за 1 п.м свыше 3.5 кВт п/м 650 руб. 6 Доп. трасса за 1 п.м свыше 6 кВт п/м 800 руб. 7 Дренаж доп. дренаж за 1 п/м п/м 100 руб. 8 Короб доп. короб 16*16 п/м п/м 100 руб. 9 Короб доп. короб 25*25 п/м шт. 150 руб. 10 Короб доп. короб 60*60 п/м п/м 250 руб. 11 Электропитание кабель питающий 3*1.5 п/м 350 руб. 12 Электропитание кабель питающий 5*1.5 п/м 410 руб. 13 Электропитание кабель питающий 3*2.5 п/м 450 руб. 14 Электропитание кабель питающий 5*2.5 п/м 500 руб. 15 Электропитание кабель питающий 5*4 п/м 590 руб. 16 Электропитание установка автомата до 32А в щит заказчикаи подключение  шт. 1180 руб. 17 Установка щита до 200*400, автомата до 32А и и подключение  п/м 1770 руб. 18 Электропитание установка автомата до 32А в щит заказчикаи подключение  шт. 1180 руб. 19 Козырёк шт 1770 руб. 20 Защита/ограждение  шт. 4130/5310 руб. 21 Помпа с монтажом шт 6000 руб. 22 Всепогодный блок с монтажом  шт. 7000 руб. 23 Тёплый дренаж с монтажом  шт 1000 руб.

Стоимость высотных работ

1 Альпинист вызов на монтаж альпиниста до 6 кВт ед. 5000 руб. 2 Высот. присп. вызов автовышки за 2 часа ед. 3000 руб. 3 Высот. присп. вызов автовышки за 4 часа ед. 4500 руб. 4 Высот. присп. (А) монтаж с лестницы длинной от 4 до 5.5 м ед. 1000 руб. 5 Высот. присп. доставка туры от 3 до 6м ед. 1180 руб. 6 Высот. присп. монтаж с туры конд. и завес (сборка, разборка) ед.  2000 руб.

Стоимость общестроительных работ

1 Доп. отверстие под трассу (кирпич) ед 250 руб. 2 Доп. отверстие под трассу (бетон) ед. 350 руб. 3 Штроба под трассу (кирпич) п/м 400 руб. 4 Штроба под трассу (бетон) п/м 500 руб. 5 Потолок сборка/разборка «Амстронг» без направляющих за кв.м ед. 50 руб.

Местная приточная вентиляция

К местной приточной вентиляции относятся воздушные души (сосредоточенный приток воздуха с повышенной скоростью). Они должны подавать чистый воздух к постоянным рабочим местам, снижать в их зоне температуру окружающего воздуха и обдувать рабочих, подвергающихся интенсивному тепловому облучению.

К местной приточной вентиляции относятся воздушные оазисы — участки помещений, отгороженные от остального помещения передвижными перегородками высотой 2–2,5 м, в которые нагнетается воздух с пониженной температурой. Местную приточную вентиляцию применяют также в виде воздушных завес (у ворот, печей и пр.), которые создают как бы воздушные перегородки или изменяют направление потоков воздуха. Местная вентиляция требует меньших затрат, чем общеобменная. В производственных помещениях при выделении вредностей (газов, влаги и т.п.) обычно применяют смешанную систему вентиляции — общую для устранения вредностей во всем объеме помещения и местную (местные отсосы и приток) для обслуживания рабочих мест.

Зачем необходима вентиляция?

Обновление воздуха позволяет предупредить заболевания сердечно-сосудистой и центральной нервной системы, повышенный уровень потливости, ухудшение внимания, хронические болезни у людей со слабым иммунитетом.

Стандартная вентиляционная система позволяет:

• уменьшить концентрацию пыли и других мелких частиц в воздухе;
• подобрать комфортную температуру для работы;
• вывести выхлопные газы и агрессивные компоненты, которые вызывают аллергию.

Конечно, можно и открыть форточки, но тогда в комнату попадет пыль и грязный воздух. А в холодное время суток увеличатся расходы за отопление. Также, на здоровье человека негативно влияют сквозняки.

Составляющие элементы принудительной вентиляции

общие системы вентиляции

местные системы вентиляции

системы вентиляции моноблочного типа

системы вентиляции наборного типа

Перед составлением проекта вентиляционного устройства должны быть учтены, как минимум, особенности помещения.

Естественная вентиляционная система, в основу которой заложен естественный принцип движения воздушных потоков, оснащается одним или несколькими внутренними блоками кондиционирования, соединяемыми с наружными. Обмен воздуха основывается на естественном движении воздуха. Вытяжка обеспечивается такими факторами, как скорость ветра, уровень давления, температура снаружи. Особенно эффективны данные системы при невысоких температурах, так как в жаркую погоду может наблюдаться снижение тяги.

Наиболее эффективными будут системы принудительного или комбинированного типа. При установке в дополнение к естественной вентиляции приточного клапана, а также вытяжного вентилятора, можно значительно увеличить кратность воздухообмена. Однако наиболее эффективным вариантом является установка приточно-вытяжного типа вентиляции.

Для повышения функциональности систем вентиляции, а также сокращения расходов на монтаж отдельно вентиляции и отдельно системы кондиционирования, оптимальным вариантом будет установка единой системы.

Проектирование систем вентиляции и кондиционирования предполагает также учет следующих факторов:

• площадь и конфигурация помещения;
• возможность присоединения воздуховодов к центральной магистрали.

При этом следует помнить, что установка совмещенного проекта обойдется в несколько раз дешевле, что в основном обусловлено сокращением расходом при монтажных работах двух отдельных систем. При установке совмещенной системы необходимо в обязательном порядке учесть и то, какой вид оборудования монтируется.

В современном мире немаловажное значение имеет уровень автоматизации систем вентиляции и кондиционирования. Автоматика позволяет оборудованию для вентиляции и кондиционирования самостоятельно контролировать и регулировать скорость движения воздуха, а также уровень температуры в помещении

Также автоматизированное управление защищает систему от перегрузок различного рода. При обслуживании систем кондиционирования требуется регулярная чистка фильтров и вентиляционных каналов.

Приточно-вытяжной модуль – главный компонент вентиляционной системы с побуждением. Установка обеспечивает нормированную циркуляцию воздуха в замкнутом пространстве – подачу чистых потоков и вывод отработанных масс.

Вентиляционный модуль представляет комплекс оборудования, заключенного в единый корпус (моноблочный агрегат) или собранного из наборных элементов.

Конструкция приточно-вытяжного агрегата в обязательном порядке включает следующие элементы:

1. Вентилятор. Базовый комплектующий для работы искусственной системы воздухообмена. В ПВУ с разветвленной сетью воздуховодов устанавливаются радиальные вентиляторы, поддерживающие высокий напор воздуха. В портативных ПВУ допустимо применение осевых моделей.
2. Воздушный клапан. Устанавливается за наружной решеткой и предотвращает поступление воздуха извне при выключенной системе. При его отсутствии зимой в помещение будут просачиваться холодные потоки
3. Магистраль воздуховодов . В системе задействованы две линии каналов: один – подача, а второй – выброс воздуха. Обе сети проходят через ПВУ. К первому воздуховоду подключается приточный вентилятор, ко второму, соответственно, вытяжной.
4. Автоматика. Работа установки регулируется встроенной системой автоматики, реагирующей на показатели датчиков и заданные пользователем параметры.
5. Фильтры. Для очистки поступающих масс применяется комплексная фильтрация. На входе приточного воздуховода размещается фильтр грубой чистки, его задача – удержание пуха, насекомых и частиц пыль.

Основное назначение первичной очистки – защита внутренних компонентов системы. Для более «тонкой» фильтрации перед воздухораспределителями устанавливаются фотокаталитический, угольный или другой тип барьера.

Устройство ПВУ на примере модели Вентс ВУТ с рекуперацией и нагревателем. В конструкции предусмотрен байпас для защиты теплообменника в зимнее время ( )

Некоторые комплексы оснащаются дополнительным функционалом: охлаждение, кондиционирование, увлажнение, многоступенчатая система очистки и ионизации воздуха.

Тип систем кондиционирования

Специалисты считают, что одними кондиционерами в загородном доме не обойтись. Тем не менее, если вы хотите создать индивидуальный климат в каждом помещении, выбирать их все равно придется.

Все кондиционеры делятся на два типа. Первый — простые сплит-системы, в которых конденсатор и испаритель разнесены по разным блокам: внешнему и внутреннему.

Простая сплит-система кондиционирования

В загородном доме с большим количеством комнат уместнее второй тип системы кондиционирования — мультисплит-система, где на множество внутренних блоков приходится всего один наружный. При этом есть один нюанс — все кондиционеры должны работать либо на охлаждение, либо на нагрев. Да и количество внутренних приборов ограничено — на один внешний блок их может быть не более четырех. У обоих названных типов кондиционеров есть один важный недостаток — они потребляют достаточно много электроэнергии (около 7 киловатт в час).

Мультисплит-система кондиционирования

Энергосберегающие технологии реализованы в системах mini VRV — мультизональных системах. Потратив электроэнергию на то, чтобы набрать нужную температуру, двигатель сбрасывает мощность и лишь поддерживает необходимый климат, позволяя, таким образом, экономить до 50% электроэнергии. При этом архитектура системы обеспечивает размещение до 9 внутренних блоков кондиционирования на 1 внешний. Сама аббревиатура VRV расшифровывается как Variable Refrigerant Volume, что в переводе означает Переменный объем хладагента.

Приточно-вытяжная вентиляция. Виды вентиляционных систем

В зависимости от требований, предъявляемых к различным помещениям, приточно-вытяжная вентиляция классифицируется по конфигурации и функциональности.

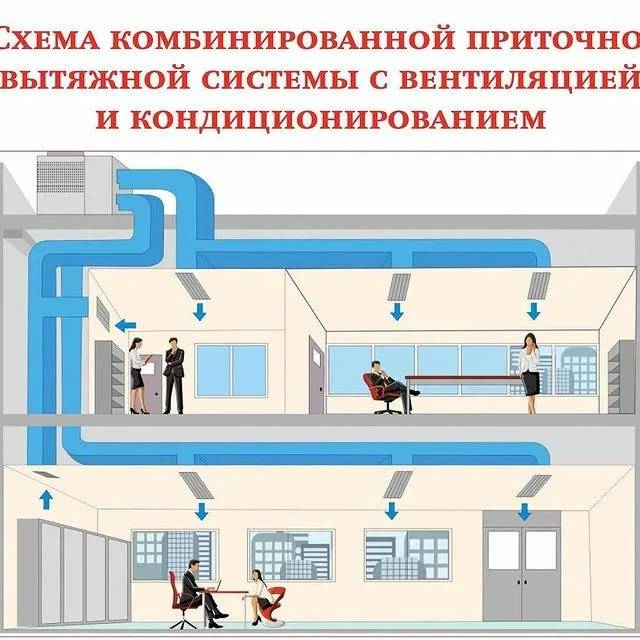

Система приточно-вытяжной вентиляции с рекуператором

Основной функцией приточно-вытяжной вентиляции с рекуперацией тепла является подача свежего теплого воздуха в холодное время года и холодного воздуха в жаркое время года.

Система спроектирована таким образом, что зимой теплый поток отработанного воздуха не просто выходит наружу, а проходит через теплообменник и отдает свое тепло поступающему холодному воздуху. В результате помещение насыщается свежим, но уже теплым воздухом.

Летом происходит обратный процесс, при котором поступающий воздух уже охлажден. Схема установки такова, что два потока (входящий и исходящий) не смешиваются.

Процесс рекуперации тепла осуществляется специальным устройством, называемым рекуператором. Существуют два типа рекуператоров: роторные и пластинчатые рекуператоры. Пластинчатый рекуператор тепла включается в проект вентиляции в регионах, где зимы не такие суровые.

Такое устройство экономично по стоимости и способно справляться с утилизацией тепла при отрицательных температурах до 15 градусов. Для вентиляционных установок, используемых в регионах с более холодными зимами, применяются роторные установки. Они более дорогие, но эффективные и окупаются за счет экономии на отоплении помещений.

Комбинированные системы приточно-вытяжной вентиляции с рекуперацией тепла широко применяются на различных объектах: домах, загородных коттеджах, офисах, гостиничных и ресторанных сетях, спортивных центрах, промышленных объектах.

Система приточно-вытяжной вентиляции с кондиционированием

Комбинированная вытяжная и приточная вентиляция с системой кондиционирования воздуха состоит из системы вентиляции и кондиционирования воздуха в одном изолированном блоке со встроенным управлением. Эта система вентиляции обеспечивает прямой поток нагретого или охлажденного воздуха.

Он имеет несколько режимов вентиляции и мощности кондиционирования, которые устанавливаются автоматически. Это происходит благодаря контроллерам, которые проверяют состояние микроклимата в помещении и в зависимости от этого назначают определенный режим.

Приточно-вытяжные установки кондиционирования воздуха отличаются высокой эффективностью и имеют ряд важных преимуществ:

• низкий уровень шума;
• нет необходимости во внешних трубопроводах или выносных блоках;
• простота эксплуатации.
• малые габариты и вес;

Автоматика позволяет регулировать настройки таким образом, чтобы пользователю не приходилось менять их в течение всего времени работы устройства независимо от сезона.

Система вентиляции с принудительным охлаждением

Устройства с принудительной циркуляцией воздуха можно использовать для эффективного охлаждения воздуха в жаркий летний период. Такие агрегаты дополнительно оснащаются различными типами охлаждающих устройств:

• компрессор и конденсаторный блок;
• блок водяного охлаждения;
• комбинированная установка чиллера и теплового насоса (система чиллер-фанкойл).

Одним из наиболее распространенных методов охлаждения, используемых в вентиляции, является подключение к сети холодной воды, с помощью которой входящий поток воздуха охлаждается до нужной температуры. Такая система наиболее целесообразна для крупных объектов или объектов, где происходит хранение продукции, и не используется в домах и офисах.
