Клеммы для соединения проводов — какие клеммники лучше?

Как сделать скрутку с пайкой для создания надежного электрического контакта: 3 способа

При пайке создается надежный электрический контакт за счет проникновения расплавленного припоя во все пустоты. Между витками скрутки и припоем создается прочное сцепление взаимной диффузии обоих металлов.

Пайка обеспечивает гарантированно долговечный электрический контакт, обладающий хорошей проводимостью. Она требует соблюдения определенной технологии и качественной подготовки.

С проводов надо снять изоляцию, зачистить металл жил от окислов, пропитать его флюсом. Он уберет с подготавливаемой поверхности все органические загрязнения.

Кислотные флюсы, например, раствор цинка в серной кислоте или аспирин сложно удалить с поверхности спаянных деталей. Оставшиеся капельки со временем вступают химическую реакцию с металлом жил, нарушают их проводимость.

Для пайки электрических схем используют канифоль. Ее можно растворить в этиловом спирте и наносить кисточкой на соединяемые провода.

При пайке скруток подготовленный раствор флюса удобно держать в небольшом флаконе и просто окунать в него зачищенные и скрученные провода поочередно. Так работать можно на высоте.

Обычные электрические паяльники с резистивным нагревом затрудняют такую работу: требуется выполнять много действий по распределению припоя по поверхности скрутки и хорошо прогревать ее.

Для электрических проводов бытовой сети удобно пользоваться газовыми паяльниками, пламя которых направляют на специальный тигель с припоем, закрепленный на удалении от горелки.

Обработанную раствором канифоли скрутку, даже расположенную высоко над потолком в распределительной коробке, помещают на короткое время в тигель с расплавленным припоем и извлекают.

Аналогичную работу можно выполнять электрическим паяльником для полипропиленовых труб. Определенная часть электриков приспособилась хорошо и быстро пропаивать им скрутки.

Еще один современный способ получения качественной пайки практически любых металлов заключается в использовании паяльной пасты, которая специально создана для применения в электромонтажных работах.

Ее просто наносят палочкой на скрутку, как показано ниже для алюминиевой проволоки, и затем прогревают в пламени горелки.

Сцепление металлов отличается хорошей проводимостью тока. При небольших объёмах электромонтажных работ в квартире можно вполне обойтись пламенем обычной зажигалки.

Паста обладает нейтральной кислотностью с pH порядка 7,5. Она экономно расходуется. Если на месте спайки осталось много флюса, то его легко смыть водой и протереть бумажной салфеткой.

Паяльную пасту ELP рекомендуют для соединения проводов из разных металлов, включая и медь с алюминием. Она исключает эффект создания гальванопары за счет явления диффузии, создаваемой при частичном проникновении припоя в поверхностный слой спаиваемых проводов.

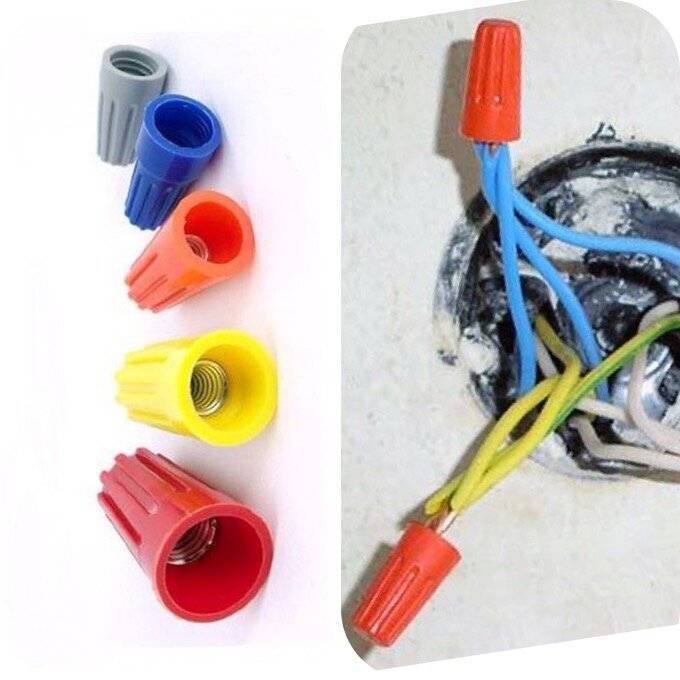

Размеры и выбор колпачков СИЗ

Отечественные и китайские производители изготавливают колпачки СИЗ на 5 размеров от СИЗ-1 до СИЗ-5. Самый большой из них рассчитан на суммарное сечение проводов до 32мм2.

Кстати, будьте внимательнее при выборе колпачков исходя из сечений. Некоторые китайские СИЗы могут ввести вас в ступор. На самом колпачке может быть написано что он рассчитан до 20мм2.

А на упаковке от него — всего до 15мм2. Чему верить, не понятно.

Качество можно проверить даже на ощупь. Низкокачественные СИЗ отличаются плохим пластиком, который может лопаться при работе. Отличить его можно простым сжатием пальцами.

Более дорогие и нормальные зажимы, с трудом, но сжимаются под усилием двух пальцев. Не качественные варианты более грубые, и сжать их гораздо сложнее.

Некоторые при закручивании СИЗа помогают себе пассатижами. Опять же с китайскими дешевыми колпачками, при такой работе может случиться излом, либо просто выпасть пружина.

Хороший зажим СИЗ спокойно выдерживает рабочий температурный диапазон от -40 до +105 градусов.

Вот маркировка и виды колпачков СИЗ со всеми характеристиками, которые выпускает отечественный производитель КВТ:

Также фирма производит усиленный вариант колпачка с ушками или крылышками:

Колпачки с ушками конечно гораздо удобнее чем простые, однако здесь нужно исходить из условий свободного места в распредкоробке. Так как подобные уши могут занимать до 20% места от общей площади колпачка.

Еще СИЗ, также как и втулочные и вилочные наконечники можно различать по цветам. Каждый цвет соответствует определенному сечению провода.

При этом можно спокойно скручивать провода разных сечений. При опрессовке проводов гильзами, это вызывает реальную заморочку и трудности.

Подобрать и заказать себе наборы колпачков СИЗ можно здесь.

Виды клеммников

Используют 3 вида устройств:

  • винтовые клеммы;
  • пружинные;
  • ножевые.

Клеммники для соединения проводов изготавливают из латунного сплава или меди. Некоторые модели выпускают с разрывателями цепи, заполнением места контакта гелем, который защищает соединение от коррозии.

К зажимам предъявляются требования:

  1. По термоустойчивости. Любые типы клемм должны выдерживать высокие температуры и сохранять при этом форму.
  2. По прочности фиксации. Все виды клемм для соединения проводки должны надежно удерживать проводники, а соединение жил производиться при минимальном усилии. Дополнительная скрутка или обработка проводов для винтовых или иных видов клемм не требуется.
  3. По устойчивости к коррозии. Длина пластин у клеммников разъемных должна исключать прямой контакт соединяемых проводов и электрохимическую коррозию в случае разных материалов последних.
  4. По информативности. Зажимные клеммы имеют маркировку, указывающую на допустимое напряжение в сети и диаметр проводников, которые соединяются устройством.

Достоинства коммутаторов:

  1. Простота соединения проводов. Последних может быть 2 и больше. Проводники размещаются в отдельных гнездах, легко демонтируются.
  2. Безопасность. Клеммы для соединения изготавливают из изолирующего материала. Это:
    • исключает удар током при прикосновении;
    • позволяет выполнять работы только подходящей отверткой.
  3. Надежность места крепления. Оно выдерживает механические и температурные нагрузки, вибрацию, растяжение.
  4. Эстетичность мест сопряжения жил. Несмотря на то что такое клеммником делается с множеством проводников, вид отличается аккуратностью.

Устройство и сборка клеммной колодки

Каждый клеммник на дин рейку фиксируется с помощью защёлки, так, чтобы один плотно прилегал к другому. Между ними не должен оставаться зазор. Затем устанавливаются необходимые перемычки, торцевые изоляторы и фиксаторы. Не стоит забывать про маркировку. Провода подключаются с её учётом и в соответствии со схемой. Если клеммник винтовой, то перед операцией болтик необходимо ослабить. Во время проведения монтажных работ в обязательном порядке проверяется надёжность всех контактов.

Зачем нужен торцевой изолятор

С правой стороны отдельной ячейки клеммника можно увидеть токоведущие элементы прижимного механизма. Производитель намеренно оставляет их открытыми и не делает дополнительную перегородку. Объясняется это экономией материала и уменьшением габаритных размеров изделия. Когда клеммы собраны на din-рейке, каждая правостоящая сама собой закрывает токоведущие части левостоящей. Т.е. один клеммник является защитной крышкой другого, так для всей линейки, кроме последнего.

Торцевой изолятор

Для защиты крайнего правого клеммника от окружающей среды и случайного прикосновения человека применяют торцевые изоляторы. Они выполняют функцию боковой крышки и позволяют получить полностью изолированный со всех сторон ряд клеммников.

Важно! Торцевые изоляторы и клеммные колодки следует приобретать от одного производителя. В противном случае возможно их несовпадение по форме. Расчёт нужно вести из того, что на одну линейку клеммников требуется один  изолятор

Расчёт нужно вести из того, что на одну линейку клеммников требуется один  изолятор.

Фиксатор или стопор клемм

При монтаже или затяжке винтовых клемм отдельные их ячейки могут начать разъезжаться на DIN-рейке по сторонам. В результате в конструкции образуются щели и зазоры. Через них внутрь могут попасть пыль и влага из воздуха. Допускать подобного нельзя. Для решения этой проблемы используются фиксаторы или стопоры клемм. Такие детали устанавливаются с обоих торцов линейки. Пренебрегать ими не стоит, ведь это может негативно сказаться на качестве монтажа и дальнейшей работе электрощита или установки.

Винтовые перемычки

Для электрического подключения между собой соседних ячеек клеммной колодки можно использовать короткий соединительный проводок. Но такое решение непрактично и занимает слишком много драгоценного места. Гораздо удобнее применять винтовые перемычки. Делается это в случае, если имеется один приходящий питающий провод, и от него необходимо распределить по потребителям множество отходящих, т.е. получить разветвление. Винтовые перемычки представляют собой металлическую полоску с отверстиями, которая устанавливается на клеммную колодку. Они выпускаются различной длины. При желании их можно укоротить пассатижами до нужного размера.

Пломбировка клемм

При сдаче электрощита в эксплуатацию может возникнуть необходимость в предотвращении к нему несанкционированного доступа. Такие требования часто выдвигают поставляющие электроэнергию организации. В этой ситуации на ряды клеммных колодок устанавливаются защитные кожухи из прозрачного оргстекла. Они удерживаются на месте с помощью гаек с отверстиями для навешивания пломб. Право на монтаж/демонтаж последних имеют только контролёры вышеуказанных организаций.

Внимание! Следует следить за целостностью пломб и не допускать к ним посторонних лиц. Обрыв пломбы или её повреждение может послужить основанием для санкций со стороны поставщика электроэнергии

Клеммные зажимы

Клеммники для соединения проводов дают одно неоспоримое преимущество, в них можно соединять жилы из разного металла. И здесь, и в других статьях мы уже неоднократно напоминали, что скручивать между собой провода из алюминия и меди запрещено. Образованная гальваническая пара в результате приведёт к возникновению коррозийных процессов и разрушению соединения

И не важно, насколько большой ток протекает в месте соединения. Поздно или рано, скрутка всё равно начнёт нагреваться

Выходом из такой ситуации как раз и являются клеммы.

Клеммная колодка

Наиболее простое и дешёвое решение – полиэтиленовые клеммные колодки. Они не отличаются высокой ценой и продаются в каждом магазине электротоваров.

Полиэтиленовый каркас рассчитан на несколько ячеек, внутри каждой располагается латунная трубочка (гильза). Кончики соединяемых жил нужно вставить в эту гильзу и зажать с помощью двух винтов. Очень удобны, что от колодки отрезается столько ячеек, сколько необходимо соединить пар проводов, к примеру, в одной распределительной коробке.

Но не всё так гладко, есть и недостатки. В комнатных условиях алюминий под винтовым давлением начинает течь. Придётся производить периодическую ревизию клеммных колодок и подтягивать контакты, где зафиксированы алюминиевые жилы. Если не делать этого своевременно, алюминиевая жила в клеммнике будет расшатываться, терять надёжный контакт, как следствие искрить, нагреваться, что может закончиться пожаром. С медными проводниками таких проблем не возникает, но не будет лишним производить периодическую ревизию и их контактов.

Клеммные колодки для соединения многожильных проводов не предназначены. Если в такие соединительные клеммы зажимать многожильные провода, то во время закручивания под давлением винта тонкие жилки частично могут поломаться, что приведёт к перегреву.

В случае, когда возникает необходимость зажатия многожильных проводов в клеммную колодку, то обязательно надо пользоваться вспомогательными штыревыми наконечниками

Очень важно правильно подобрать его диаметр, чтобы провод потом не выскочил. Многожильный провод необходимо вставить в наконечник, опрессовать при помощи плоскогубцев и зафиксировать в клеммнике

Как итог всего вышесказанного, клеммная колодка – идеальный вариант для одножильных медных проводов. С алюминиевыми и многожильными придётся соблюсти ряд дополнительных мер и требований.

Как использовать клеммные колодки показано в этом видео:

https://youtube.com/watch?v=AfdybUU-7tE

Клеммы на пластиковых колодках

Ещё один весьма удобный соединитель проводов – клемма на пластиковых колодках. От клеммных колодок этот вариант отличается ровным металлическим прижимом. В прижимной поверхности имеется выемка для провода, таким образом отсутствует давление на жилу от закручивающегося винта. Поэтому такие клеммы пригодны, чтобы соединять в них любые провода.

В этих зажимах всё предельно просто. Концы проводов зачищаются и помещаются между пластинами – контактными и прижимными.

Такие клеммы дополнительно оснащаются ещё прозрачной пластиковой крышкой, при необходимости её можно снять.

Самозажимные клеммы

Монтаж проводки с использованием таких клемм отличается простотой и быстротой.

Проводок нужно засунуть в отверстие до самого конца. Там происходит его автоматическая фиксация при помощи прижимной пластины, которая придавливает провод к лужёной шинке. Благодаря материалу, из которого сделана прижимная пластина, усилие прижима не ослабевает и сохраняется всё время.

Внутренняя лужёная шинка выполнена в виде медной пластины. Фиксировать в самозажимных клеммах можно и медные, и алюминиевые провода. Такие клеммы – одноразовые.

А если хотите зажимы для соединения проводов многоразового использования, то применяйте клеммники с рычажками. Подняли рычажок и в отверстие засунули провод, потом зафиксировали его там путём обратного нажатия. При необходимости рычажок снова поднимается и провод высовывается.

Старайтесь выбирать зажимы от производителя, который хорошо себя зарекомендовал. Особенно положительными характеристиками и отзывами обладают зажимы фирмы «WAGO

О преимуществах и недостатках рассказано в этом видео:

Знакомимся ближе с разновидностями зажимов

Существуют разные виды клеммников, предназначенные для выполнения определенных работ. Самые распространенные изделия попытаемся сейчас рассмотреть.

Медные

Медный провод можно соединить при помощи клеммных колодок, зажимов Wago (обязательно с использованием специальной пасты), при помощи болта, пайки.

Алюминиевые

Алюминиевые провода также можно соединять любым методом, но с некоторыми особенностями. При соединении металл нужно вручную зачистить от изоляции. Напрямую соединять медные и алюминиевые провода нельзя. Место присоединения сильно нагревается и со временем контакт ослабевает. Поэтому лучше использовать клеммные колодки, wago, болтовое соединение или специальные ответвительные зажимы.

Клеммные колодки винтового типа

Винтовые клеммники – один из самых распространенных видов. Они представляют собой латунную гильзу с двумя болтами в пластмассовом корпусе. Контакт обеспечивается давлением болта. Корпус может быть выполнен из разных материалов – полиэтилена, полиамида и полипропилена. С их помощью можно соединять провода сечением с 0,5мм² по 35мм².

К достоинствам винтовых колодок можно отнести:

  1. Не требуется специальный инструмент (нужна только отвертка).
  2. Возможность многократного использования.
  3. Возможность использования необходимого количества сегментов.

Винтовые колодки имеют также целый ряд недостатков:

  1. Высокое переходное сопротивление.
  2. Невысокая надежность (при вибрации ослабевают).
  3. Ограничения по материалу проводов.
  4. Длительность монтажа.
  5. Требуется определенный навык для затяжки.
  6. Необходимо ежегодное обслуживание.

Такими клеммами нежелательно соединять алюминиевые провода. Они обладают повышенной «текучестью», соединение со временем ослабевает. Чтобы избежать нагрева из-за роста переходного сопротивления, необходимо их регулярно подтягивать. Это создает неудобства при эксплуатации.

Определенные проблемы возникают и с многожильными проводами. Винтовыми соединениями выполнить качественный монтаж можно, только используя специальные наконечники или колодки с прижимной пластиной. В противном случае, возникает вероятность повреждения жил при затягивании винта.

Таким образом, больше всего для такого исполнения подходят медные одножильные провода.

Выполнить монтаж винтовым соединением очень просто:

  1. От колодки отрезать необходимое количество клемм (обычным ножом).
  2. Зачистить изоляцию соединяемых проводов (на 5-12мм).
  3. Вставить зачищенные концы проводов в клеммы;
  4. Затянуть винты.

Справиться с этим несложно

Главное – соблюдать осторожность при затягивании винтов и выбрать качественные клеммники

При выборе нужно особое внимание уделять производителю продукции. Сегодня в продаже присутствует продукция разных брендов

Лучше использовать продукцию таких известных производителей, как Legrand, АВВ, Tridonic, Werit.

Цены на продукцию зависят не только от технических характеристик, но и от производителя:

ИзготовительТипХарактеристикиЦена,руб
TridonicEKL 0 S450V,32A,12пар,4мм², белый.55,64
LegrandNybloc 034211250V,24A,12пар,4мм², черный.209,00
KornerOK 432-PLP-BN450V,32A,12пар,4мм², белый.118,68
TridonicEKL 3 S750V,76A,12пар,16мм², белый.158,78
LegrandNybloc 034211250V,76A,12пар,16мм², белый.540,49
Werit112-11521250V,63A,12пар,16мм², белый.299,23

Небольшой мастер-класс по соединению проводов с помощью клемм

Для соединения клеммниками из серии 2273 следует зачистить провода на длину в 10 миллиметров. После зачищенные кончики проводки с небольшим усилием вставляются в отверстия клеммы. Вынуть их несложно – следует лишь потянуть провод, используя легкие вращательные движения. Такие устройства подходят для распределительных коробок.
Для установки клеммников 22 серии следует отогнуть рычажки. После в отверстия вставляются зачищенные жилы и рычажки возвращаются на место. Подобные коммутаторы очень удобны как временная мера, они легко разъединяются.
Серию 224 лучше использовать для подключения потолочных и настенных светильников. Она надежно соединит одножильный и многожильный провод. Проводники зачищаются, как обычно, но многожильный перед монтажом следует скрутить, чтобы ни один из тонких проводков не согнулся и не сломался. Провод с одной жилой вставляется в отверстие со смазкой. Соединение легко разобрать, нажав на рычажок.
Чтобы скрепить проводку СИЗом, следует зачистить концы проводов на длину, чуть меньшую длины колпачка. После колпачок просто накручивается на проводники. Если снять колпачок, вы обнаружите пружинку, скрепляющую скрутку.
Винтовые клеммники нуждаются в периодическом обслуживании. Моножильный провод просто зачищается, вставляется в отверстие и закручивается винтом. Многожильный провод нужно залудить или опрессовать наконечником и только после этого вставлять в паз клеммы. Так защищенный конец не будет разорван винтом.

Источники

  • https://elektrika.expert/provodka/soedinenie-provodov.html
  • https://StrojDvor.ru/elektrosnabzhenie/kak-soedinyat-provoda-s-pomoshhyu-klemnnikov-samozazhimnye-i-vintovye-klemmy/
  • https://slarkenergy.ru/provodka/cable/klemmy-dlya-soedineniya.html
  • https://first-apartment.ru/soediniteli-dlya-provodov.html
  • https://HomeMyHome.ru/klemmy-dlya-soedineniya-provodov.html
  • https://elektroznatok.ru/provodka/klemmnye-kolodki

Преимущества и недостатки коммутации клеммами

Для подключения силового кабеля на улице или в доме самым простым вариантом является применение соединительных клемм для поводов. Основные преимущества метода:

  • конструктивное разнообразие соединителей;
  • возможность демонтажа и ремонта;
  • простота, скорость и доступность установки;
  • электробезопасность, корпус из диэлектрика предохраняет от поражения током;
  • устойчивость к механической нагрузке и вибрации;
  • возможность коммутации металлических проводников разного сечения и материала.

Недостатки:

  • выделение дополнительного места в щитках и распределительных коробках;
  • высокая стоимость при масштабных работах.

Зажимы электрические долговечны и надежны, для их установки достаточно иметь отвертку.

Какие клеммы для соединения проводов лучше использовать

Основное предназначение клемм – это правильное соединение проводов. В зависимости от этого и нужно выбирать изделия. Чтобы сделать грамотный стык нужно подобрать определенные типы клемм. Изделия отличаются номинальным значением тока и диаметром провода. Все параметры указываются на корпусе клеммы. Некоторые модели могут содержать внутри специальный наполнитель. Этот гель предотвращает процессы окисления и улучшает надежность соединений.

Выбрать клеммник можно по материалу корпуса:

  • клеммная колодка из керамики используется в электроустановках с особым температурным режимом, например, в силовых шинах или в нагревательном оборудовании;
  • полипропилен представляет собой прочный материал с пластичными свойствами. Он замечательно противостоит разным нагрузкам и не деформируется. Используется для бытовых приборов освещения;
  • полиамид обладает великолепными характеристиками. Используется для колодок, которым требуется повышенная нагрузка;
  • карболит способен выдержать статические нагрузки на вибрацию;
  • поливинилхлорид используется для колодок, которые применяются для слаботочных соединений. Это может быть освещение или бытовая техника;
  • эбонит и текстолит также используются для изготовления клеммных колодок.

Клеммники и клеммные колодки: как отличить прочные и ненадежные конструкции

Чаще всего клеммные колодки используют в цепях освещения с относительно небольшими нагрузками. Их выполняют из разных материалов и различной формы.

В закрытом пластмассой корпусе имеются отверстия для установки зачищенного провода и прорезь под головку зажимного винта.

Все простые клеммники изготавливают из дешевого прозрачного полиэтилена со вставками из тонких латунных гнезд с винтовым зажимом, как показано на самой верхней части картинки.

Их недостатки:

  • тонкостенная латунь легко лопается при нормальном зажиме металлической жилы винтом;
  • слабая резьба на гайке не выдерживает нагрузок при затягивании провода;
  • нижняя кромка винта выполнена с острыми гранями, которые сильно деформируют провод, даже обжатый в наконечниках НШВИ.

Работать с такими конструкциями тяжело. Они не надежны, ломаются, создают излишний нагрев проводки.

После подключения каждой жилы к винтовому соединению необходимо проверить качество соединения: клемник берут в одну руку, а провод в другую. Резкое продергивание не должно разрушить созданный контакт.

Более качественные клеммники созданы из прочной, гладкой пластмассы с толстыми металлическими трубками и зажимными пластинами, не раздавливающими металл жилы. У них прочные винты и гайки.

С их помощью удобно подключать провода из разных металлов, например, алюминиевую квартирную проводку стыковать с гибкими медными жилами светодиодной люстры или светильника. Но пренебрегать наконечниками НШВИ не стоит.

Раньше были распространены клеммы с винтовым зажимом под кольцо, которое обеспечивает более плотный контакт жилы с клеммой

При монтаже следует обращать внимание на правильную установку его по направлению закручивания винта

Усилием сдавливания кольцо должно сжиматься внутрь, а не разгибаться наружу, ослабляя контакт.

При подключении без кольца прямым участком металл жилы располагают ближе к резьбе, следят при зажиме за его положением. В затянутом положении он должен быть хорошо зафиксирован, не выпадать. Проверятся продергиванием.

Во всех без исключения клеммниках следят за состоянием изоляции провода. Она нигде не должна попадать под резьбу, мешать созданию электрического контакта.

Клеммные соединения разрешены всеми правилами электрического монтажа. Но, они требуют периодического осмотра и ужима винтовых зажимов примерно раз в один два года в цепях с допустимыми нагрузками. После перегрузок и коротких замыканий их следует осматривать сразу.

Серии

Одним из главных преимуществ, из-за которого предпочитают использовать эти клеммы, – количество серий этого изделия. В каталоге их так много, что с подбором подходящей модели точно не будет проблем. Устройства следующих серий приобретаются чаще всего:

  • 273. Можно подключить три одожильных проводника, учитывая сечение 1,5-4 мм. Есть паста для проводки из алюминия.
  • 243. Для него ток не должен превышать 6 ампер.
  • 224. С помощью него подключаются тонкожильные проводники разных приборов освещения к электросети.
  • 274. Есть модели с пастой и без, выпускается для приборов освещения с сечением проводов 0,5-2,5мм.
  • 221. Для любых кабелей с сечением от 0,2 мм. Он универсален, имеет меньшие габариты, чем остальные.
  • 294. Специальный тип, которые нужен для трёх типов проводников – нуля, заземления, фазы. Нужны для устройств освещения.
  • 222. Универсальные, многоразовые. Подходят для многожильных кабелей. Также они оснащены специальными гнёздами для щупов мультиметра, могут функционировать при напряжении в 380 вольт, силе тока, не превышающей 32 ампер.
  • 773. Предполагает одноразовое соединение. Допустимая нагрузка тока не более 20 ампер, напряжение – 400 вольт. Могут быть со специальной пастой и без неё.
  • 862. Для кабелей из меди с сечением 0,5-2,5 мм, не более 5 штук. Есть отверстия для саморезов в корпусе.

Винтовые клеммы

Элементы подходят для использования в розетках, других подобных устройствах. Зажимаются провода в них с помощью винта. Клеммами под винт не соединяют проводники из алюминия — давление от крепежа приводит к разрушению алюминиевых жил. Головка винтика заземляющего контакта, если он имеется в клеммнике винтовом, помечается зеленой краской.

Виды винтовых зажимов:

  1. Трубчатые клеммы для соединения. Конец зачищенного провода располагают в латунной или медной трубке. Жилу фиксируют торцом винта, ось которого перпендикулярна последней. Второй проводник вставляют с противоположного конца трубки и прижимают другим винтом. В этом виде коммутатора провод зажимается неравномерно и может повреждаться вращающимся винтом. Из-за этого его рекомендуют использовать для сращивания одиночных жил.
  2. Пластинчатые. Отличаются от предыдущих наличием прижимной шайбы или пластины, через которые винтом зажимаются провода. Клеммы соединительные обеспечивают целостность токоведущих жил, лучший контакт. Ими можно фиксировать сразу 2 проводника. Для печатного монтажа используют пластинчатые зажимы:
    1. Лепесткового типа. Отличаются тонкой пластиной. Бюджетный вариант коммутатора.
    2. Лифтовые. Пластинка выполнена рельефной, что повышает надежность соединения проводов клеммами, увеличивает площадь контакта.
    3. ТОР-зажимы. В них есть специальный рычаг, который и зажимает провод под давлением винта. У коммутатора возможна регулировка усилия фиксации при подключении клеммы для соединения проводов, улучшена герметичность контакта.

Клеммы для монтажных плат различают по форме корпуса. Они бывают:

  1. С рельефной обоймой. Вокруг гнезда устроена дополнительная диэлектрическая защита, что практически полностью исключает возможность короткого замыкания.
  2. С круговой защитой. Отличаются конструкцией клемм с зажимной частью, которая полностью охватывает провод. Последнее не дает проводнику вырываться, улучшает качество контакта.

Смотрите это видео на YouTube

Винтовые перемычки

После сборки и фиксации клеммника, перед непосредственным подключением проводов, бывает необходимо объединить несколько клемм в одно целое.

Например, вам необходимо много отходящих проводов подключить к одной цепи или фазе. Не нужно в этом деле использовать самодельные кусочки проволоки, типа шунтов.

Для этого применяются винтовые перемычки. Они могут содержать в себе разное количество цепей объединяющих от 2-х до 10-ти полюсов. Заказывать лучше сразу под десять.

Потом в процессе работы отрежете нужное количество ножницами по металлу. Только предварительно скрутите соседние винтики. Если будете резать в сборе, перемычка погнется.

Объединение происходит очень быстро. Просто опускаете в специальный канал посередине клеммы (там где пустое место) перемычку, и после затяжки винтов все прекрасно держится.

Выпускаются как изолированные, так и не изолированные перемычки.

Если вы шунтируете в ряд несколько клемм, и при этом у вас на клеммнике собраны провода разных цепей и фаз, клеммы в середине колодки лучше всего отделять друг от друга.

Для этого понадобится рассмотренный выше торцевой изолятор. Только монтируется он не с самого края, а внутри всей сборки.

На силовых моделях применяют специальные разделители цепей SCFD. Отличаются они от заглушек большей шириной.

То, какие торцевые фиксаторы, изоляторы, перемычки подходят для той или иной модели, в большей степени определяется сечением проводов на которое рассчитаны клеммы.

Если вы к клемме на 2,5мм2 заказали перемычку на 4мм2, она у вас не подойдет ни по шагу, ни по размеру.

Обратите внимание, что на некоторых токовых клеммниках из-за наличия внутри специального размыкателя, установить стандартные перемычки уже не получится. Придется воспользоваться другими видами, наподобие гребенчатой шинки, которая многим знакома по модульным автоматам

Придется воспользоваться другими видами, наподобие гребенчатой шинки, которая многим знакома по модульным автоматам.

Однако есть варианты токовых клемм и под внутренние шунты, но уже немного другой формы.

Самое главное что нужно помнить про такие перемычки – они рассчитаны на определенный ток, равный току самой клеммы.

Поэтому при сборке нескольких клемм вместе, следите чтобы суммарный ток, проходящий через этот шунт, не превышал его номинального значения!

Клеммы для соединения проводов

Рассматривая все выпускаемые промышленностью соединительные клеммы для проводов, следует сразу оговориться и разделить продукцию на два вида: электрическую и электротехническую.

По сути, разница (по токовой нагрузке) между видами зачастую невелика, но всё-таки она имеется. Этот момент следует иметь в виду, подбирая электрические клеммы под монтаж, ремонт или прочие действия.

  1. Столкнувшись с необходимостью подбора электрических клемм для проводов, начать лучше с простейших конструкций отечественного производства – надёжных, долговечных, проверенных в деле не один раз:
  2. ножевых;
  3. вилочных;
  4. кольцевых;
  5. штыревых;
  6. муфтовых.

Соединения при устройстве электрических схем могут исполняться разной методикой и клеммы – это лишь один из вариантов. Однако именно такой вариант видится простейшим, удобным и даже экономичным по сравнению, к примеру, с пайкой, сваркой, в том числе холодной.

Ножевые

Это, пожалуй, наиболее распространённые конструктивные варианты изделий. Их часто можно встретить в составе электрических схем многих бытовых приборов: утюгов, холодильников, нагревательных устройств и т.д.

Устанавливать этот вид электротехнических изделий допустимо на проводники (многожильные) сечением 0,26-6,0 мм2 методом силового обжима хвостовика. Существует два вида таких продуктов: изолированные и неизолированные.

Изоляция обычно окрашивается разным цветом (красным, синим, желтым) в зависимости от расчётной мощности клеммника. Применяются изделия парами в связке «папа-мама».

Вилочные

Клеммы вилочного типа предназначены для коммутации силовых и вторичных цепей. Такие наконечники предназначены для последующего крепления при помощи винтов непосредственно к оборудованию или к шинам. Инструкция советует применять их в качестве временного или требующего частого переподключения контакта.

Конструкция вилочных наконечников представляет собой двузубчатую вилку, откуда и пошло название. Такая конструкция позволяет достаточно просто производить переключения без полного откручивания винтового зажима. При этом в подключенном состоянии она обеспечивает достаточно плотный контакт.

Вилочные наконечники выпускаются под провода сечением до 6 мм2. Провода на клеммы крепятся методом опрессовки. Это место в различных вариациях может иметь или не иметь изоляционного покрытия.

Кольцевые

Более надежный контакт обеспечивают так называемые кольцевые клеммы. Как и их вилочные собратья они предназначены для последующего крепления винтовым зажимом. Но благодаря круглой форме контактной части обеспечивают большую площадь контакта и снижают риски «выскакивания» наконечников.

Клеммы кольцевые на провода являются настолько удачным решением, что применяются не только в слаботочных сетях, но и являются обязательным атрибутом силовых кабелей любого сечения. При этом способ крепления провода или кабеля к наконечникам такого типа может варьировать от сварки и пайки, до опрессовки.

Кольцевые клеммы выпускаются из меди, алюминия, латуни и меде-алюминия. Их сечение может очень сильно варьировать, начиная от небольших клемм под винт троечка и заканчивая болтами на 27 и больше. При этом клеммы для слаботочных сетей могут поставляться с изоляцией обжимной части.

Штыревые

Эта группа соединительных клемм для электрических проводов изготовлена по принципу разъёмной детали, состоящей из двух отдельных элементов – вилки и розетки. Вилка маркируется символом «А», например, F2A.

Розетка маркируется символом «В», например, F2B. Поддерживается монтаж на проводники сечением 1,25-6,64 мм. Главное предназначение штыревых клемм – обеспечение соединения электрических проводников.

Эта группа монтажной фурнитуры относится к изолированным изделиям. Хвостовая часть клемм закрывается изолирующим материалом. В зависимости от расчетной мощности клеммника для соединения проводов изолятор имеет соответствующую окраску.

Изоляторы электрических клемм под проводники сечением до 2 мм2 окрашиваются в синий цвет, остальные (от 2 до 6,64 мм2) – в жёлтый цвет.

Рекомендации по коммутации проводов

Хороший контакт зависит не только от качества применяемых клеммников, но и правильного осуществления подготовительных операций:

  • зачистку проводов необходимо выполнять с помощью специального инструмента, обеспечивающего зачистку без повреждения токоведущей жилы;
  • обязательно снять с поверхности провода оксидную пленку;
  • для обжатия многопроволочных проводов, гильза должна быть подобрана максимально точно;
  • провод в клемму должен заводиться вплоть до начала изоляционного слоя;
  • обязательно проверить прочность соединения путем вытягивания проводов из клеммника;
  • для удобства монтажа и исключения механических нагрузок на клеммник обязательно наличие запаса длины провода;
  • клеммники в распределительной коробке должны быть максимально удалены друг от друга для исключения короткого замыкания в случае их нагрева.

Коммутация проводов – одна из простейших операций при монтаже электрических сетей. Однако от его правильного выполнения зависит не только работа самой электрической сети, но и стабильное функционирование различных электрических систем и оборудования. Именно надежная коммутация обеспечивает стабильность характеристик электрической сети, которые влияют на бесперебойную работу электрических приборов.

Обслуживание электрических сетей неизбежно сопровождается для электриков работой с клеммами. Это своего рода мелкая монтажная фурнитура, без использования которой трудно обходиться, выполняя соединения проводов между собой или с электрической аппаратурой.

Время исключило из практики устаревшие клеммы для соединения проводов, но стабильно дополняет базу электротехники новыми разработками – более совершенными.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
