Слив для душевой кабины: виды конструкций и правила их обустройства

Подготовительные работы

Каким бы современным и надёжным ни было устройство, порою наступает момент, требующий профессионального подхода к демонтажу. Возможно, необходим ремонт или планируется переезд, а может просто требуется сменить герметик.

Бесспорно, в процессе сбора сложного технического устройства в некоторые моменты просто требуется грамотная помощь со стороны. Но разбирать — не собирать, с этим вполне можно справиться и собственными силами. При этом нет нужды в каких-либо особых инструментах.

Из всех инструментов, которые пригодятся для работы, нужны будут:

• нож;
• отвёртки;
• средство для удаления герметика.

Перед тем как начинать разбирать душевую, её следует отмыть, всю воду слить, после чего протереть всю поверхность и другие элементы.

Уклон канализации и уровень пола

Про уклон канализации в душе и его расчет я писал в статье (тут). Повторю только выводы: для нормального слива отработанной воды душа нужен уклон канализации 0,03, то есть на метр длины канализации нужно сделать подъем трубы на 3 см.

Если ставить или делать в ванной поддон, то задача подъема уровня канализационных труб душа решается просто: поднимаете уровень пола в поддоне и всё. Другое дело душ без поддона. В этом случае, для подъема уровня канализации нужно поднимать весь уровень пола в ванной или использовать слив с дренажным насосом.

Использование насоса пока оставим за скобками, а вот подъем уровня пола в ванной обсудим.

Если в ванной комнате уровень базового пола и уровень канализационного вывода из ванны позволяют поднять уровень пола на 6-10 см, то нет проблем сделать душ без поддона. Однако, если в квартире стоит сантехническая кабина, то такой подъем пола в ванной будет затруднен и душ без поддона в квартире будет не возможен.

Статья по теме: Ремонт душевых кабинок

Поясню почему. Толщина пола в сантехнической кабине 6 см. Порог в сантехкабине 4-5 см. Казалось бы, используя болгарку и навыки демонтажа, можно прорезать каналы под трубы канализации или совсем снести сантехкабину, получив необходимый уровень базового пола около 10 см. Однако, всё упирается в уровень вывода канализации из ванны в стояк канализации. Если он позволяет сделать уклон труб канализации при этом поднять пол в ванной не выходя выше порога, то замечательно, можно устроить душ без поддона в квартире.

Все эти замеры нужно сделать на этапе планирования, взяв за базовый уровень, существующий уровень стыковки канализации ванной со стояком квартиры.

Чаще, уровень тройника канализации ванны и стояка квартиры не позволяет опускать пол в ванной ниже существующего. Как альтернатива для устройства душа без поддона можно:

• Сделать новую врезку в стояк канализации, ниже существующего;
• Установить дренажный насос для душевого поддона. Он позволит поднимать сточные воды душа на некоторую высоту.

Выбор

Параметры и характеристики, которые определяют выбор:

1. Геометрические – размеры затвора, высота пространства под душевой кабиной, диаметр сливного отверстия;
2. Технические – производительность и пропускная способность;
3. Качество материала;
4. Сложность установки;
5. Эксплуатационные особенности.

Душевые кабины часто продаются вместе с сифонами. Если такая модификация кабины устраивает, можно приобретать. Но не менее часто приходится сифон подбирать самостоятельно

Поэтому следует обратить внимание на следующие пункты

Геометрические параметры

Конструкция поддона, способы его установки определяют выбор монтажной высоты затвора. Производятся модификации устройств высотой от 8 до 20 см. Однако для душевой кабины, предусматривающей низкий монтаж, годятся только те, высота которых не превышает 10 см. Чем ниже высота устройства, тем легче пройдёт его установка. Самое сложное – подобрать затворы для кабины, устанавливаемой непосредственно на пол.

На рынке всё чаще продаются душевые кабины, имеющие сливные отверстия с евроразмерами – 52, 62 и 90 миллиметров. Конструктивные детали затвора должны им соответствовать.

Технические параметры

Глубина раковины душевой кабины обычно небольшая, расход воды – большой, следовательно, вода должна успевать выходить без задержек. Пропускной способностью (ПС) гидрозатвора определяется то, с какой скоростью будет утекать вода, а также то, как быстро будет засоряться затворная конструкция, насколько часто понадобится её прочистка. ПС душевых кабин в среднем составляет 30 литров в минуту. При наличии гидромассажа и других дополнительных функций расход воды повышается. Показателем, характеризующим ПС, является высота водного слоя над уровнем верха слива. При высоте h=12 см – диаметры 5.2/6.2 см, при h=15 см – диаметр 9 см. Поэтому для низких поддонов идут сифоны малых диаметров – 50 мм, для высоких – больших. В инструкции к душевой кабине указывается ПС, которую нужно учитывать, выбирая затворное устройство.

ГОСТом рекомендуется минимальная пропускная способность не менее 15 литров в минуту для душевых кабин с выпуском, не менее 21 – для сифонов с переливом и для глубоких раковин.

Качество материала

Детали, расположенные под душевой кабиной, не подвергаются внешним физическим нагрузкам, поэтому могут выйти из строя из-за старения пластика. Некачественные пластики начинают трескаться уже на второй год службы. Качественные служат долго.

Требует внимания решётка, закрывающая слив. Лучший вариант, когда она из нержавеющей стали. Это самый прочный материал, который используется для решёток. Бывают решётки из сплавов

В этом случае обратить внимание следует на декоративное покрытие. Два слоя хрома являются гарантией, что покрытие не отслоится, а решётка послужит долго

Хром устойчив к действию моющих средств, что является дополнительным преимуществом. Пластиковые никелированные решётки быстро остаются без покрытия, которое восстановить самостоятельно не удастся.

Чтобы облегчить периодическое обслуживание затворного устройства, а также защититься от канализационных запахов, затворные устройства снабжаются дополнительными деталями – сухими или гидравлическими затворами, съёмными стаканчиками-отстойниками. Надёжность затвора тем ниже, чем больше дополнительных деталей. Вероятность поломок возрастает с ростом количества деталей.

Покупая дешёвые гидрозатворы, выкидывают впустую, на ветер большие суммы, поскольку только подъём поддона позволит заменить их. В некоторых случаях демонтировать придётся всю душевую кабину, тогда без поломки её деталей не обойтись. Стоит ли экономить на затворном устройстве – решать покупателю.

Эксплуатационные качества

Сливная арматура, согласно нормативам, должна легко разбираться и собираться вручную

Это важное условие, особенно когда слив забился, или в других экстренных случаях. Поэтому монтаж затворного устройства производится с минимальным набором инструментов

В период эксплуатации основной сложностью является чистка запорного устройства. При выборе следует продумать и этот вопрос. Некоторые модификации сделаны самопромывающимися. Некоторые очищаемы через отверстие слива. Такие модификации затворного изделия имеют выпускной диаметр – 90 мм, позволяющий, разобрать устройство, вынуть последовательно всё нужное, а потом собрать изъятое в обратном порядке.

При покупке сифона лучше выбирать изделия с клик-клаками, которые вынимаются с прочистной корзинкой

Установка и уход за сливом

Установка поддона и подключение его к канализации не составляет никакого труда. Единственной особенностью считается то, что вам потребуется обеспечить горизонтальность поддона и соблюдать два минимальных зазора во время подключения канализации.

Руководство по установке

Теперь пришло время узнать, как сделать слив для душевой кабины. Монтаж слива начинается с его примерки и разметки на полу. В дальнейшем вам потребуется соблюдать следующие действия:

• Сифон будет соединяться с канализацией с помощью специальной канализационной гофры. Конечно, при необходимости также можно использовать и пластиковые трубы.
• Для удобства сборки на дне поддона с изнаночной стороны потребуется выполнить металлический каркас.

Монтаж каркаса на дне поддона

• Теперь можете подключить гофру и сифон к канализации. Для соединения необходимо использовать пластиковую накидную гайку. Для надежности все стыки можно промазать герметиком.
• Переверните поддон боком и в сливное отверстие вставьте специальную сеточку. Она обеспечит безопасность от попадания мусора в сифон.

С изнанки необходимо подключить сифон. Сначала на часть, которая будет контактировать с поддоном необходимо нанести герметик. Затем на него можно накладывать резиновое кольцо и после этого его можно соединить с частью, установленной с лицевой стороны поддона.

Перечень материалов для подключения слива

После этого поддон можно перевернуть и установить его на место. Ножки лучше всего выполнить с регулировочной высотой. Если будет перекос, тогда его можно обнаружить с помощью уровня.

Подключение сифона выполнено правильно

Инструкция по установке сифона также может допускать дополнительное укрепление. Это необходимо для того, если каркас поддона будет прогибаться. Здесь вы можете увидеть, как выглядит интерьер с душевой кабиной.

Уход за сливом

Неважно, как качественно вы выполнили установку. Со временем, вам все равно потребуется выполнять ремонт слива душевой кабины

Основной причиной поломки считается засор. Именно из-за него образуется невозможность отвода воды, застой воды в поддоне, а также неприятный запах в кабинке.

Столкнуться с подобной проблемой может каждый

Прочистить трубы в этом случае можно несколькими способами. Если вы не знаете, как почистить слив у душевой кабины, тогда помните, что многое будет зависеть от способа ее подключения. Если вы используете не гофру, а обычные пластиковые трубы, тогда можно выделить следующие варианты чистки:

1. Механический. Для этого можно использовать обычный вантуз или сантехнический тросик.

Эти инструменты помогут избавиться от забитых труб

1. Разнообразные чистящие средства. Чтобы прочистить слив с их помощью не следует использовать агрессивные вещества, так как они могут просто разъесть пластик. Лучше всего свое предпочтение отдать гелиевым средствам.
2. При необходимости можно попробовать использовать народные средства. Для изготовления смеси необходимо взять соду, уксус и соль.

Ингредиенты для народного чистящего средства

Чтобы устранить неприятный запах в душевой кабине – слив должен работать идеально. В случае с подключением слива через гофру, справиться с засором будет сложнее. Иногда необходимо просто отсоединить сифон и прочистить его отдельно.

Этап первый

Первым делом, перед сборкой душевой кабины, распакуйте все коробки и достаньте все составляющие и комплектующие.

Разложите их и проверьте, все ли комплектующие на месте.

Стандартная душевая кабина со стеклянной задней стенкой состоит из следующих сборочных единиц

Поддон (некоторые производители поставляют поддон в собранном виде, если у вас поддон не собран, то в коробке с поддоном у вас будут лежать следующие запчасти)

• Поддон
• Крыша
• Передний декоративный экран
• Горизонтальные профиля-2 шт (верхний и нижний)
• Каркас
• Комплектующие для сборки каркаса и крепления декоративной панели(шпильки,болты,ножки)

Очень часто, все вышеперечисленные комплектующие лежат в одной коробке. Это самая большая коробка. Также, внутри может лежать коробочка со всеми комплектующими, где вы сможете найти все для сборки душевой кабины.

Если вы не можете найти резьбовые шпильки для ножек и каркаса, потрясите сам каркас, некоторые производители кладут шпильки внутрь каркаса.

Задняя стенка

Два стекла одинакового размера

Они могут быть сразу обрамлены алюминиевыми профилями, либо просто два стекла, если задняя стенка собирается на уголках.

Отличаются эти две стенки одна от другой, наличием уже просверленных в них отверстий под комплектующие. Такие как полочка, зеркало, массаж ног, ручной душ и другие.

Чтобы понять какое стекло правое или левое, посмотрите на изображение товара на инструкции или в интернете. Там вы увидите комплектацию вашей душевой кабины, и с какой стороны расположены опции

Передние стекла

• Неподвижные стекла-2 шт
• Двери-2 шт (изогнутое стекло с отверстиями под ролики и ручки)
• Горизонтальные профиля-2 шт.
• П-образные уплотнители (2 или более штук)
• Магнитные уплотнители на двери-2 шт(могут уже быть закреплены на дверях)
• Г-образные отсекатели (2 или 4 шт)

Центральная стойка

Она может быть с уже прикрученными опциями, например смеситель или подсветка. Также, очень часто внутри, с обратной стороны кладут прямо в панель различные уплотнители и прочие мелкие запчасти.

Видео инструкция по сборке душевых кабин

https://youtube.com/watch?v=WGRG5Afooz4

Комплектующие

Обязательные комплектующие, которые есть у всех душевых кабин

• Ролики для дверей
• Ручки
• Смеситель
• Ручной душ
• Держатель ручного душа
• Сифон слива
• Уголки держателя боковых стекол
• Крепежные элементы (Саморезы,болтики,шайбочки,хомутки)

Комплектующие которые зависят от комплектации душевой кабины

• Форсунки
• Тропический душ
• Пульт управления опциями
• Динамик радио
• Лампочки подсветки
• Блок питания
• Массажер для ног
• Парогенератор
• Сиденье
• И прочее

 То есть на этом этапе, вы, зная комплектацию своей душевой кабины, можете визуально перед сборкой осмотреть и понять, что куда прикручивается, или вдруг чего–то не хватает.

Как пользоваться сифоном: рекомендации по очистке и уходу

Сифоны просты в эксплуатации. Для бесперебойной и долговечной работы затвор необходимо периодически очищать от накопившихся загрязнений. Для этого следует знать, как прочисть слив в душевой кабине. Первым делом снимается декоративная решетка, из стакана вынимается гидрозатвор, который следует очистить от загрязнений. Отложения также удаляются из внутренней полости сифона. Два раза в год рекомендуется выполнять очистку затвора с использованием бытовых химических средств, которые предназначены для пластиковых изделий.

Важно! Сифон не следует продувать сжатым воздухом, поскольку повышенное давление способно разгерметизировать соединения. Даже самое качественное и дорогостоящее оборудование не может служить вечно

Сифон не исключение. Обычно он изнашивается значительно раньше, чем начинают происходить неполадки с душевой кабинкой. И тогда возникает вопрос, как поменять сифон в душевой кабине

Даже самое качественное и дорогостоящее оборудование не может служить вечно. Сифон не исключение. Обычно он изнашивается значительно раньше, чем начинают происходить неполадки с душевой кабинкой. И тогда возникает вопрос, как поменять сифон в душевой кабине.

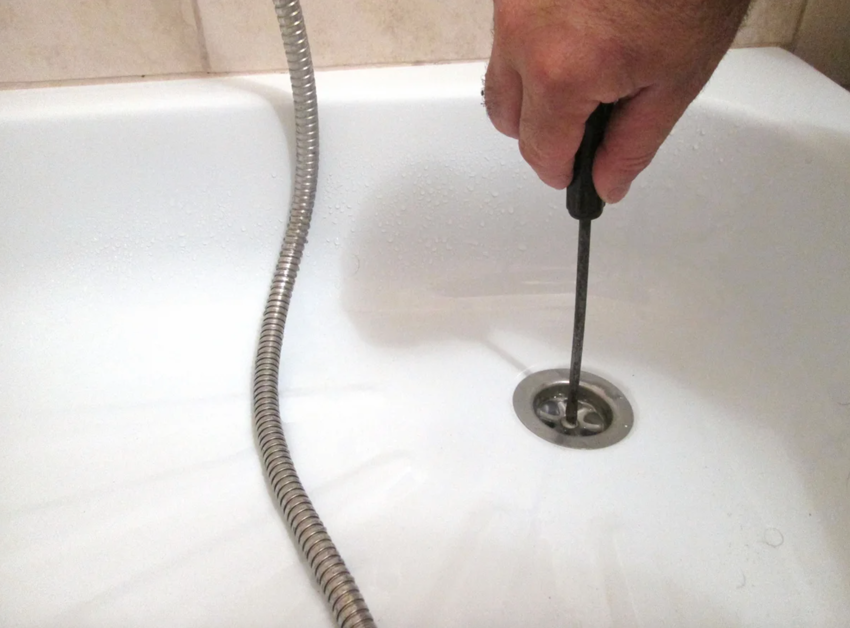

Первым делом необходимо снять декоративную решетку душевого поддона, которая часто крепится при помощи защелки. Для этого следует нажать на экран и дождаться, когда раскроется клипса. Перед демонтажом старого сифона необходимо перекрыть подачу воды. Далее отсоединяется колено от ввода в канализацию. Затем оно откручивается от душевого поддона при помощи разводного ключа. Если смонтирован перелив, его необходимо отсоединить. В завершении вынимаются все составные элементы слива.

Для очистки и промывки сифона сначала нужно открутить насадку на сливное отверстие

Сифон для душевой кабины является необходимым затворным элементом, который обеспечивает нормальную и бесперебойную работу сантехнического прибора. Он представлен в большом видовом многообразии. Поэтому, прежде чем выбрать конкретную модель, следует рассмотреть ее технические характеристики и пригодность для низких поддонов. Соблюдая вышеизложенные рекомендации по установке и обслуживанию устройства, можно добиться долговечной эксплуатации душевой кабины.

Новости СМИ2

Добавить комментарий

• 8 способов, как охладить комнату без кондиционера в жару
• Метизы и гайки. Выбор материала

Необходимые инструменты

При установке и подключении к канализации душевой кабины потребуются определенный инструмент и расходный материал. Основание изготавливается путем заливки бетонной стяжки, а значит, следует подготовить инструмент для приготовления раствора, проведения бетонных работ и наложения гидроизоляции:

• строительный миксер;
• лопата;
• мерная емкость;
• мастерок;
• терка;
• полутерок;
• шпатель;
• нож;
• ножницы.

Инструменты, для бетонной стяжки

Подключение кабины проводится с использованием:

• болгарки;
• электродрели;
• перфоратора;
• шуруповерта;
• шлифовальной машины;
• ножовки по металлу;
• приспособление для изгибания труб;
• отвертки;
• плоскогубцев;
• тисков;
• ключей гаечных, торцевых, сантехнических, разводных;
• стамески;
• долота;
• молотка;
• киянки;
• кисти малярной;
• шпателя.

Инструменты для подключения кабины

Из расходных материалов потребуются:

• монтажная пена;
• силиконовый герметик;
• ФУМ-лента;
• манжеты;
• шпильки.

Контроль качества и необходимые измерения обеспечиваются строительным уровнем, рулеткой, металлической линейкой, уголком.

Конструкция душевой кабинки с каналом

   Душевой канал – это вытянутый прямоугольник, который состоит из решетки и корпуса, предназначенный для слива воды из душевой в канализацию. Решетки бывают различной конфигурации, которые человек выбирает в соответствие со своим вкусом.

   Монтаж осуществляется чаще при входе в ванную комнату или возле одной из стен. Наклон пола осуществляется в одну сторону, в зависимости от расположения канала.

   Материал каналов, обычно пластик или нержавеющая сталь. Объем воды, пропускаемой через большинство современных устройств, достигает 20 литров в минуту, что обеспечивает хороший сток воды в сливах для душевых кабин.

   В торговых сетях приобрести системы слива можно по отдельным частям или полностью в комплекте с сифоном и трубой, чтобы можно было сразу установить в душевой.

Последовательность монтажа поддона для душа

При устройстве душевого поддона можно использовать готовую емкость или смонтировать сооружение в виде подиума из бетона, облицованного плиткой. Большей популярностью пользуется первый вариант, поскольку является менее трудоемким. Для обустройства подиума следует предварительно изучить вопрос, как сделать поддон для душевой кабины, информацию о котором можно найти в сети интернет.

Место под установку поддона должно быть полностью очищенного от строительного мусора и пыли. Нижний ряд облицовочной плитки на стенах укладывается после монтажа душевого трапа. Участок стены вблизи поддона и 10-15 см над ним следует покрыть слоем гидроизоляционной смеси, используя при этом валик или кисточку. Количество слоев определяется состоянием поверхности, однако их должно быть не менее двух.

На низком поддоне выполняется крепление ножек. Для этого его следует перевернуть и уложить на картон во избежание возникновения царапин. Ножки фиксируются при помощи саморезов необходимой длины, которые предусмотрены в комплекте к поддону. Они рассчитаны по запасу прочности и надежности для данной конструкции, поэтому исключается необходимость замены их на более прочные изделия.

Процесс установки душевого поддона

Поддон устанавливается на подготовленное место. Далее осуществляется регулировка его положения путем прокручивания специальных винтов на ножках. Точность установки проверяется с помощью строительного уровня по двум направлениям: вдоль и поперек поддона. По окончанию регулировки следует затянуть контргайки, которые исключают момент самопроизвольного откручивания резьбового соединения.

Далее в сливное отверстие необходимо вставить карандаш и прорисовать на полу круг. Линии наносятся по нижнему краю полок. Поддон убирается в другое место. При помощи линейки нужно четко выделить линии под боковые поддерживающие элементы. Далее необходимо пометить местоположение дюбелей. Для этого следует приложить к разметке фиксирующие элементы, верхняя часть которых должна находиться строго по линии.

Согласно разметке выполняется сверление отверстий под дюбеля глубиной на 1-2 см больше, чем длина пластиковых насадок. Далее выполняется крепление конструкции. К двум смежным сторонам поддона фиксируется гидроизоляционная полоса при помощи двухстороннего скотча.

Монтаж сифона при установке душевого поддона

Элементы сифона следует достать из упаковки. Если монтаж устройства осуществляется первый раз, рекомендуется подробно изучить инструкцию и предварительно собрать изделие.

Монтаж сифона для душевой кабины можно осуществить самостоятельно

На патрубок подключения затвора к сточной трубе следует надеть гайку и резиновый уплотнитель. Собранный узел вставляется в отвод на корпусе с последующим затягиванием гайки. Чтобы не повредить резиновое уплотнение, его рекомендуется смазать мыльной водой или техническим маслом.

Далее сифон устанавливается на отмеченное на полу место. Выполняется замер трубы, которая будет подключаться к канализационной сети. Если пластиковая труба и патрубок будут располагаться под углом, следует использовать колено, которое фиксируется по направлению канализационного выхода. Для обеспечения герметичности и надежности всех соединений используются уплотнительные резинки.

Следующим этапом является установка поддона, который должен плотно прилегать к стене и устойчиво располагаться на полу. Его нижний борт фиксируется к клеммам на стенах. Затем на корпус сифона укладывается резиновая прокладка. На ее поверхность следует нанести слой герметика. Корпус устройства одной рукой прижимается к нижней части поддона. Сверху укладывается металлическое кольцо, которое фиксируется болтами. Их следует зажимать поочередно во избежание перекосов.

Далее монтируется колено сифона по направлению входа в канализацию. Через гофрированную трубу осуществляется подключение душевой кабины к канализации. В случае необходимости используются соответствующие переходники. После выполнения монтажа сифона выполняется проверка герметичности всех соединений и отсутствия запаха из душевой кабины. Для этого в слив наливается вода. Завершающим этапом является установка декоративной сливной решетки.

Установка гидрозатвора для сливного трапа душевой кабины

Сифоны душевых кабинок с поддоном

Сифоны, устанавливаемые на поддоны, несколько отличаются от тех, что используются для отведения воды из ванны. Сантехнические приборы классифицируются по строению и механизму действия.

Классификация сифонов по механизму действия

На основании принципа работы устройства делятся на такие типы:

1. Простые.Входят в комплект недорогих сантехнических приборов. Сливное отверстие закрывается резиновой пробкой, из-за чего поддон начинает наполняться водой. При извлечении заглушки жидкость отводится в канализационную трубу. Положительным качеством такого слива считается доступная цена, обусловленная простым строением. При открытии отверстия могут возникать неудобства.
2. Полуавтоматические.Сифоны снабжены элементом управления, при повороте которого открывается отверстие. Сливные приборы включают несколько труб, соединенных общим гидрозатвором.
3. Автоматические.Пробка постоянно находится над отверстием и оснащается переключателем. Отверстие открывается после нажатия, поэтому пользоваться кабинкой нужно аккуратно. Первое надавливание способствует удалению воды из поддона. При втором нажатии клапан закрывается.

Конструкционная классификация сифонов

Выделяют следующие виды строения сифонов:

1. Бутылочный.Оснащен отстойником, имеющим вид продолговатой банки, на дне которой оседают частицы мусора. Бутылка легко снимается и очищается от грязи. Защита помещения от проникновения неприятных запахов обеспечивается особой конструкцией сифона. В случае выхода из строя детали системы легко заменяются. К недостаткам можно отнести большой размер, делающий неудобной установку прибора на душевой поддон.
2. Трубчатый.Сливной шланг имеет изогнутую форму, из-за чего часть жидкости остается в нем. Это препятствует выходу канализационных газов наружу. Компактные сифоны могут устанавливаться на душевые кабины любой конфигурации. Изогнутые части колена засоряются жировыми отложениями, которые нужно периодически удалять специальными средствами. Неудобства могут возникать и при демонтаже системы, расположенной в ограниченном пространстве.
3. Гофрированный.Слив имеет вид полой угловой трубки, один конец которой совмещается с отверстием поддона, другой — с гибким шлангом. Сифон может размещаться под любым наклоном, что делает его подходящим для кабинок с низкой емкостью для сбора воды. После отведения жидкости гофра может смещаться, поэтому слив для поддона нужно регулярно осматривать. Гидрозатвор в таких системах располагается вдали от водоотводящего отверстия.

Гибкий или жёсткий?

Доводилось видеть такое руководство по монтажу (настораживает последовательность действий):

• Укрепить сифон.
• Залить герметиком.
• Выждать сутки.
• Начинать установку поддона.

Если требуется фундамент такая последовательность точно не годится. Выравнивание проводится до стыковки с сифоном. Выкручивается каждая из ножек до нужного уровня. После нескольких примерок монтируется сифон, прихватывается герметиком, и до застывания клея поддон ставится на своё место. Выжидать сутки нет никакой необходимости. Во-первых, потому что время высыхания зависит от толщины шва (2-4 мм за 24 часа), во-вторых, потому что монтаж уголка (ограждения) никак не влияет на посадку сифона. А через пару суток все и так уже высохнет. Пользоваться можно начинать едва ли не через 12 часов, когда образуется верхняя плёнка на герметике.

Должно быть очевидно, что в большинстве случаев после окончания монтажа сифона не нужно трогать поддон, чтобы не нарушить соединений. И здесь оказывается, что гибкий гофр лучше жёсткого соединения. И не факт, что служить будет меньше. Мы уже затрагивали проблемы монтажа. Так например, у низких поддонов часто лицевой цоколь съёмный, за счёт этого открывается доступ ко всем нужным узлам. Очень многое зависит от расположения сливного отверстия: далеко не всегда оно находится в самом углу и недоступно для ремонта. Имеются модели, где выпуск расположен с краю.

Сущность проблемы

Слив для душевой кабины представляет собой стандартное сантехническое устройство, предназначенное для быстрого и полного удаления воды из внутреннего пространства кабинки, что просто необходимо для нормального помывочного процесса. Кто захочет мыться под душем, когда ноги постоянно находятся в мыльной, загрязненной воде?

Душевая кабина, как правило, в напольной своей части завершается поддоном, который предназначен для сбора падающей воды и исключения ее протекания на пол помещения. Данный элемент может окантовываться низким или высоким бортиком, который является барьером.

Чем он выше, тем больше вероятность сбора всей воды. Однако излишне высокий бортик затрудняет переступание через него, особенно для детей и пожилых людей. Это обязывает выбирать оптимальную высоту для душевого поддона с учетом удобства всех членов семьи.

Слив в душевой кабине происходит через соответствующее отверстие в поддоне, а для направления в него воды его поверхность выполняется с необходимым уклоном. В принципе, сливное отверстие может располагаться на разных участках – в центре, по углам или на краю поддона.

Сливное отверстие

Когда обустраивается любая система слива отработанной воды, возникают определенные требования: быстрое направление всего стока в канализацию, без застоя внутри поддона; исключение возврата сточной воды в поддон; устранение неприятных запахов из канализации. Кроме того, должна обеспечиваться возможность простого обслуживания, в т.ч. при появлении засоров.

Конструктивные элементы

В общем случае сливная система для поддона душевой кабины или душа без поддона состоит из таких элементов: устройство для приема воды, магистрали для отвода ее в канализацию и необходимых соединительных элементов.

Устройство для приема сточной жидкости монтируется непосредственно на сливном отверстии и должно обеспечить выполнение таких требований: герметизация стыка, предотвращение возврата воды и исключение запаха. Такая роль возлагается на сифоны с разной конструкцией гидрозатворов.

Для того чтобы решить, какой вариант выбрать, надо понять, какие вообще можно использовать устройства. Выделяются следующие основные типы сифонов:

1. Сифон бутылочного типа. Такой тип знаком многим по мойкам и раковинам, где он является основной разновидностью. Данная конструкция может использоваться и для рассматриваемого случая, в частности, для душевой кабины с низким поддоном. По форме сифон напоминает бутылку, горлышко которой присоединяется к сливному отверстию. В нижней части сбоку отводится трубка, которая соединяется с трубой, направляющейся в канализацию. Нижний торец снабжен отвинчивающейся крышкой, и через нее можно удалять оседающую грязь. Основное преимущество такой конструкции — простота монтажа и обслуживания. В качестве недостатка отмечается значительная высота устройства, что заставляет значительно приподнимать поддон кабины.

Виды сливных трапов

Трапы для слива воды отливаются по типу установки. Есть они трех видов:

Точечные. Обычно приемное отверстие имеет небольшой размер, решетка — квадратная, реже — прямоугольная. Устанавливается в любом месте.

Точечный слив в полу делают чаще всего. Для небольших душевых кабин без поддона — он лучший выбор

• Линейные. Форма приемной камеры — прямоугольная, длинная и узкая. Устанавливается в основном вдоль стен, отступив от них некоторое расстояние.
  Линейный водяной трап отличается формой приемной камеры, само устройство и установка аналогичны
• Пристенный трап. Отверстие для слива тоже длинное и узкое, но эта конструкция отличается тем, что монтируется не только в пол, но и в стену. В стену замуровывается инсталляция, там же, за стеной находятся канализационные трубы, а само сливное отверстие располагается точно возле стены.

Пристенный трап для слива воды имеет другую конструкцию

Чаще всего, чтобы сделать пол со сливом, используют точечные трапы, намного реже — линейные. Установка пристенных трапов — вообще довольно редкое явление, так как монтаж возможен только на этапе капитального ремонта, причем не только пола, но и стен. К тому же такие устройства намного дороже.

Типы затворов

Кроме разных конструкционных решений трап слива воды в пол (точечный или линейный) имеет затворы разного типа. Затвор — это устройство, которое предотвращает попадание в помещение запахов из канализации.

Самый простой затвор — гидрозатвор. В данных устройствах на отводящей трубе имеется изгиб, в котором остается вода. Она блокирует запахи. Недостаток такой системы — возможность пересыхания. Это происходит, если воду давно не сливали. Также причиной пересыхания может стать неправильная установка (неверно выбран уклон) или наличие подогрева пола — теплый пол в ванной «высушивает» воду в гидрозатворе.

Более надежны в этом плане сухие затворы для трапов. Они есть нескольких видов:

• Мембранный. Установлена подвижная подпружиненная мембрана, которая под напором воды опускается вниз, а при ее отсутствии перекрывает сливное отверстие, закрывая доступ газам из канализации в помещение.
  Принцип действия сухого затвора в сливном трапе
• Мембрана из материала, имеющего » молекулярную память». Принцип работы схожий с мембранным, но надежность выше — пружины могут ломаться, а просто стремящийся вернуться в исходное состояние материал более долговечен.
• Поплавковые. В данной системе имеется поплавок. При наличии воды он поднимается вверх, а когда вода сошла, опускается вниз и перекрывает вход в канализацию.

Принцип работы «сухого» затвора

Сухие трапы делают в основном из пластика, решетки — из нержавеющей стали или тоже пластиковые. Есть модели со встроенным обратным клапаном. Он предотвращает подъем воды при переполнении сточной ямы. Устраивая пол со сливом в неотапливаемой бане, ищите модели, которые могут эксплуатироваться в морозы (есть и такие).

Виды сливных трапов и лотков

Условно их можно разделить на 3 типа:

Точечный

Это водоотводящее устройство небольшого размера с круглой или квадратной решёткой. Их чаще всего называют трапами.

Линейный

Это канализационный жёлоб с решёткой прямоугольного сечения. Иногда производители вместо обычной декоративной решётки изготавливают крышку лотка, на которую можно наклеить кафель. Тогда лоток практически незаметен, а вода уходит в щели. Поэтому такие водоотводящие желоба называют щелевыми.

Пристенный

Бывают лотки, которые монтируются в стены. Тогда вода, под которой вы купаетесь, уходит в угол стены или в стену. Поэтому часто этот водоотводящий желоб называют пристенным.

Душевая с незаметным лотком смотрится красивее, но за красоту придётся доплачивать. Пристенные водоотводящие желоба часто стоят дороже, чем точечные или линейные устройства.

Иногда для пристенных лотков нужно отдельно устанавливать инсталляцию.

Секреты выбора и монтажа сифонов

При покупке и установке сантехнической арматуры для душевого поддона нужно следовать таким рекомендациям:

1. Корпус сливного прибора должен свободно располагаться под кабиной. Поэтому заранее замеряют расстояние между полом и нижней поверхностью поддона. Чаще всего встречаются сифоны высотой 8-20 см.
2. Ширина горловины должна соответствовать размеру отверстия в поддоне.
3. Исходящий патрубок сифона должен располагаться выше уровня канализационной трубы.
4. Для быстрого удаления воды из низкого поддона сливную систему нужно оснащать фильтрующим устройством.

Соблюдение вышеуказанных правил помогает избежать возникновения аварийных ситуаций.

Источник

Вывод

В этой статье я поделился своим опытом и мнением, которое весьма субъективно. У меня обычные заказчики, поэтому я редко ставлю премиальные изделия.

Всегда стараюсь балансировать цена=качество.

Можно смело выбирать продукцию популярного и известного европейского бренда и она будет у вас довольно долго работать.

Не гонитесь за дешёвкой. Когда вы сделаете слив для душа в полу и вода будет где-то протекать под плиткой, то появится сырость и грибок. Исправить это будет довольно дорого.

Как я уже писал выше, заменить лоток или трап стоит в несколько десятков раз дороже, чем стоимость товара и работ по его установке.
