Правильный монтаж циркуляционного насоса в систему отопления

Сравнение некоторых производителей

Для этого можно взять самые популярные модели таких брендов, как:

Все, перечисленные ниже устройства имеют мокрый ротор .

Grundfos UPS 32-80

У этого прибора :

• напор 7,5 м.;
• производительность 11000 кг/час;
• потребляемая мощность до 220 ВТ;
• температура жидкости — 2 — 110° С;
• цена от 13800 до 16000 рос. Рублей.

Отзывы говорят об очень высокой надёжности, мощности и как следствие цене.

SPERONI SCR 25/60-180

Показатели прибора следующие :

• напор до 6 м.;
• пропускает около 4000 кг/ч;
• выдерживает температуру носителя до 110 градусов по Цельсия;
• стоит около 3600 руб.

Отзывы в целом положительные.

Беламос BRS 25 / 4G

Устройство со следующими характеристиками :

• напор 4,5 м.;
• пропускная способность 2800 кг/ч.;
• мощность 72 Вт;
• допустимая температура носителя от 2 до 110° C;
• стоимость от 2 до 3 тыс. руб.

По отзывам, продукт не слишком качественный, но вполне приемлемый за его цену.

ДЖИЛЕКС Циркуль 25-40

Данный прибор имеет :

• напор до 4 метров;
• производительность около 3000 кг/час;
• мощность 32 — 65 Вт;
• допустимая температура воды от 10 до 110° C;
• цену 3600 рублей.

Учитывая общие тенденции, можно отметить, что с ценой растут числовые значение параметров и надёжность оборудования. Какому производителю отдавать предпочтение будет решать непосредственно будущий владелец таких устройств. Пока же, надо рассмотреть, как правильно их подключать.

Монтаж своими руками

При желании установить требуется точно знать как монтировать насос для повышения эффективности отопления. Также, нужно изучить типы и характеристики оборудования для правильного подбора к существующей системе. При покупке набора он поставляется с необходимым оборудованием и частью инструмента для подключения, а также инструкций по использованию. Перед началом работ обязательно требуется полностью изучить указания от производителя, после чего обрезать часть трубопровода в месте установки насоса.

При работах может потребоваться провести очистку старой системы отопления. В ней может накопиться грязь, остатки тяжелых металлов, коррозия. С использованием сливного крана это осуществить затруднительно. Поэтому, оптимальным выбором станет слив жидкости через место разреза.

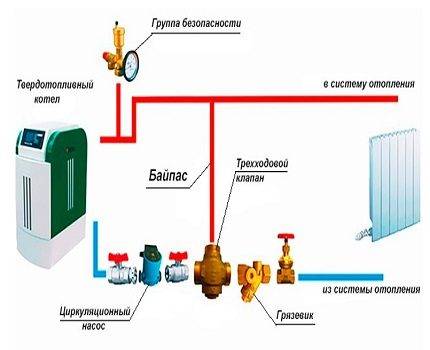

Для удобства в монтаже и обслуживании требуется провести установку байпаса. Он требуется в случае отказа оборудования, либо перебоях в подаче электричества. После чего можно передать хладагент через главную магистраль, кран которой требуется открыть вручную. Если нет возможности постоянно следить за уровнем давления, используйте автоматический, который будет регулировать автономно.

К байпасу прикрепляют два крана на шаровой системе по обеим сторонам от насоса для обеспечения возможности отключения жидкости для проведения обслуживания, либо для слива. Затем, на верхнем участке линии с обводным подключением нужно подключить клапан для вертикального выпуска газов.

Инструкция по монтажу и замене в случае неисправности:

1. Необходимо полностью очистить систему от жидкости и грязи.
2. Если перед предыдущим вмешательством трубопровод работал длительное время без очистки несколько раз проведите процедуру промывки несколько раз.
3. Затем, требуется врезать в участок для установки насос, либо демонтировать старый в соответствии с планом работ. Если проводится ремонт или замена и новое оборудование отличается аналогичными массогабаритными параметрами, можно поменять местами со старым.
4. Затем, нужно заполнить прибор водой.
5. Работа собранной системы потребует тщательной проверки. Запускаться оборудование должно без ошибок. Если такие появляются, причина должна быть обнаружена и исправлена.
6. Затем, полностью удалить из системы для обогрева газ с использованием винта. После чего можно уточнить что процедура осуществлена верно.
7. Затем идет включение вмонтированного прибора после того, как он полностью заполнится жидкость. Водяной насос желательно присоединять с автоматическим предохранителем, оповещающим об ошибках.

Основные неисправности

Сильный шум при отсутствии вращения вала

Причина: окисление вала электродвигателя в результате длительного застоя оборудования

В этом случае следует:

1. Отключить питание.
2. Удалить теплоноситель из электронасоса и трубопровода.
3. Удалить крепежные элементы, которые фиксируют корпус и электропривод циркуляционного насоса.
4. Снять движок.
5. Надавить на насечку ротора и провернуть его вручную (или с помощью отвертки).

Шум при работе

Профилактика: ежемесячное включение агрегата на 20-30 минут.

Причина: попадание мусора в вал электродвигателя.

В этом случае ремонт циркуляционного насоса отопления подразумевает:

1. Отключение питания.
2. Удаление теплоносителя из электронасоса и всех прилегающих трубопроводов.
3. Удаление крепежных элементов, которые фиксируют корпус и электропривод.
4. Снятие движка.
5. Удаление мусора.

Профилактика: Установка сетчатого фильтра на входной патрубок системы.

Отсутствие шума и вращения

Причина: оборудование обесточено или в электросети низкий уровень напряжения.

Чтобы выявить неисправность, нужно измерить напряжение электросети на клеммах, и удостовериться в правильности подключения электронасоса к сети.

Циркуляционные насосы российского производства, как правило, оборудованы предохранителями, которые при перепадах напряжения перегорают. В этом случае их следует заменить.

Профилактика: подключение электронасосов согласно технической инструкции; обеспечение требуемого напряжения сети.

Насос глохнет после непродолжительной работы

Причина: накипь, в погружаемых частях ротора.

Устранение неисправности включает в себя: разбор электропривода и прочистка известняковых отложений между статором и ротором.

Оборудование издает сильный шум

Причина: в теплосистему попал воздух.

Проблема решается путем удаления воздуха из труб. Чтобы воздух удалялся автоматически, в верхний сегмент трубопровода монтируют воздухоотводчик.

Профилактика: при запуске системы следует выпускать из агрегата воздух.

Циркуляционный насос для отопления: устройство, работа, установка

Оборудование издает сильный шум и вибрирует

Причина: недостаточное давление в системе.

В этом случае ремонт циркуляционных насосов подразумевает повышение уровня давления на входе и повышение уровня жидкости в теплосистеме.

Профилактика: ежемесячный технический осмотр устройства.

Высокий уровень вибраций оборудования

Причина: износ подшипника, который обеспечивает вращение вала.

Для устранения проблемы, необходимо заменить изношенный подшипник

Обратите внимание, что подшипники запрессовываются в посадочное отверстие с помощью съемника

Чтобы установить подшипники в домашних условиях возьмите деревянный молоток и несильными, но точными ударами вбейте подшипники в посадочное отверстие.

Низкий напор в системе

Причина: неверное подключение фаз трехфазных агрегатов.

Для устранения неисправности, следует подключить оборудование согласно инструкции.

Причина: высокие показатели вязкости жидкости.

Чтобы осуществить ремонт циркуляционного насоса отопления своими руками, необходимо:

• вычистить фильтр патрубка;
• проверить исправность трубопровода, подключенного к электронасосу;
• отрегулировать параметры установки.

Устройство насоса с мокрым ротором

Система не включается

Причина: отсутствует электропитание.

Для восстановления работоспособности необходимо проверить:

• безошибочность подключения фаз. Сверяем фазовое подключение с инструкцией и исправляем ошибку;
• предохранители. Если предохранитель вышел из строя, его заменяют;
• обмотку привода. Проверить работоспособность обмотки привода можно с помощью измерения ее сопротивления. При измерении сопротивления на обмотке привода, мультиметр должен показать 10-15 Ом. А сопротивление пусковой обмотки должно составлять 35-40 Ом. Если на экране появился знак бесконечности, то циркуляционный насос для повышения давления воды неисправен и ремонту не подлежит. А если показания стремятся к нулю, то между витками обмотки происходит замыкание.

Рекомендуется проверить подключение фаз и состояние предохранительного элемента. Если контакты предохранителя слабые, необходимо их прочистить.

Конструкция

Почти все циркуляционные насосы центробежного типа. В них имеется крыльчатка, закрепленная на валу двигателя и помещенная в специальную камеру «ракушку». Вход в ракушку располагается в центре, тогда как выход представляет собой внешний край раковины с каналом, отходящим по окружности по направлению движения крыльчатки. Двигатель раскручивает крыльчатку, и вода под воздействием центростремительной силы устремляется от центра к краям раковины от входа к выходу.

Конструкционные элементы насоса:

• насосная часть, раковина и крыльчатка, закрепленная на валу;
• электродвигатель;
• блок электронного управления.

Износу больше всего подвержена подвижная часть насоса – вал двигателя и крыльчатка, а также подшипники, на которых они закреплены.

Куда ставить

Устанавливать циркуляционный насос рекомендуют после котла, до первого ответвления, а вот на подающем или обратном трубопроводе — все равно. Современные агрегаты делают из материалов, которые нормально переносят температуры до 100-115°C. Мало найдется систем отопления, которые работают с более горячим теплоносителем, потому соображения более «комфортной» температуры несостоятельны, но если вам так спокойнее, ставьте в обратке.

Можно ставить в обратном или прямом трубопроводе после/перед котлом до первого ответвления

Нет разницы и по гидравлике — котлу, да и остальной системе, абсолютно все равно, в подающей или обратной ветке стоит насос. Что имеет значение — это правильность установки, в смысле обвязки, и правильная ориентация ротора в пространстве

Остальное неважно

По месту установки есть один важный момент. Если в системе отопления две отдельные ветки — на правое и левое крыло дома или на первый и второй этаж — имеет смысл на каждой поставить отдельный агрегат, а не один общий — непосредственно после котла. Причем на этих ветках сохраняется то же правило: сразу после котла, до первого разветвления в этом отопительном контуре. Это даст возможность задавать требуемый тепловой режим в каждой из частей дома независимо от другого а также в двухэтажных домах экономить на отоплении. Как? За счет того, что на втором этаже обычно значительно теплее, чем на первом и там требуется намного меньше тепла. При наличии двух насосов в ветке, которая идет наверх, скорость движения теплоносителя задается намного меньше, а это позволяет сжигать меньше топлива, причем без ущерба для комфортности проживания.

Есть два типа систем отопления — с принудительной и естественной циркуляцией. Системы с принудительной циркуляцией работать без насоса не могут, с естественной — работают, но в таком режиме имеют более низкую теплоотдачу. Тем не менее, меньшее количество тепла, это все-таки намного лучше, чем его полное отсутствие, потому в местностях, где электричество отключают часто, проектируют систему как гидравлическую (с естественной циркуляцией), а затем в нее врезают насос. Это дает высокую эффективность и надежность отопления. Понятное дело, что установка циркуляционного насоса в этих системах имеет отличия.

Все системы отопления с теплым полом принудительные — без насоса через такие большие контура теплоноситель не пройдет

Принудительная циркуляция

Так как система отопления с принудительной циркуляцией без насоса неработоспособна, его устанавливают прямо в разрыв подающей или обратной трубы (по вашему выбору).

Большинство проблем с циркуляционным насосом возникают из-за наличия в теплоносителе механических примесей (песка, других абразивных частиц). Они способны заклинить крыльчатку и остановить мотор. Потому перед агрегатом обязательно ставят сетчатый фильтр-грязевик.

Установка циркуляционного насоса в систему с принудительной циркуляцией

Также желательно с двух сторон установка шаровых кранов. Они дадут возможность заменить или отремонтировать устройство без слива теплоносителя из системы. Перекрываете краны, снимаете агрегат. Сливается только та часть воды, которая была непосредственно в этом куске системы.

Естественная циркуляция

Обвязка циркуляционного насоса в гравитационных системах имеет одно существенное отличие — необходим байпас. Это перемычка, которая делает систему работоспособной при неработающем насосе. На байпасе ставят один шаровый отсечной кран, который закрыт, все время, пока работает перекачка. В таком режиме система работает как принудительная.

Схема установки циркуляционного насоса в системе с естественной циркуляцией

Когда пропадает электричество или агрегат выходит из строя, кран на перемычке открывают, кран, ведущий на насос, перекрывают, система работает как гравитационная.

Особенности монтажа

Есть один важный момент, без которого установка циркуляционного насоса будет требовать переделки: требуется разворачивать ротор так, чтобы он был направлен горизонтально. Второй момент — направление потока. На корпусе есть стрелка, указывающая в какую сторону должен течь теплоноситель. Вот так и разворачивайте агрегат, чтобы направление движения теплоносителя было «по стрелке».

Сам насос может быть установлен как горизонтально, так и вертикально, только при подборе модели смотрите, чтобы он мог работать в обоих положениях. И еще один момент: при вертикальном расположении мощность (создаваемый напор) падает примерно на 30%. Это надо учитывать при выборе модели.

Куда ставить насос: подробные схемы

При установке агрегата учитывают не только рекомендации производителей, но и возможность его периодического обслуживания. Совсем недавно конструкции с «мокрым» ротором монтировали исключительно на возвратную магистраль. Этим обеспечивался более долгий срок эксплуатации. Современные нагнетатели рассчитаны на длительный контакт с горячей жидкостью, поэтому их можно использовать и на стороне подачи.

Какую схему установки лучше выбрать, зависит от конфигурации отопительного оборудования. Каждая компоновка имеет свои плюсы и минусы, которые учитывают при проектировании отопительных систем. Распространённые схемы подключения:

1. На подаче. Насос монтируют на выходе из котла после группы безопасности.
2. На обратке. Устанавливают нагнетатель перед котлом, но после расширительного бака. Его обязательно комплектуют фильтром и запорной арматурой.
3. В открытой отопительной системе. Насосную группу допустимо устанавливать в любом месте, но желательно как можно ближе к котлу. Её обязательно оснащают байпасной линией, позволяющей эксплуатировать систему в 2 режимах: с принудительной и естественной циркуляцией.

Если в открытой системе установлен твердотопливный котёл, монтаж насосной группы выполняют на обратной магистрали. При этом на байпасе должен быть кран, а не обратный клапан, который создаёт дополнительное сопротивление движению теплоносителя.

Элементарные правила безопасности

Хотя устройство циркуляционного насоса достаточно простое, для устранения возникших поломок потребуется определенная квалификация. Поэтому проще предотвратить проблему, чем потом героически ее устранять. Одним из признаков того, что с оборудованием что-то не так, является его излишнее нагревание во время работы.

Предотвратить это поможет соблюдение простейших правил эксплуатации:

• Проводка ни в коем случае не должна соприкасаться со влагой.
• Особенно тщательно следует проверять герметичность соединения насосного оборудования и трубопровода. При наличии протечек следует поменять прокладки.
• Запрещается включать аппарат, предварительно не заземлив его. Устройство насоса отопления включает в себя специальные клеммы.
• Сила внутреннего напора не должна превышать эксплуатационные нормы.

Чтобы разобраться, почему не работает насос для отопления, рекомендуется обратиться за помощью к профессиональному мастеру. Простейшие неполадки можно попытаться устранить самостоятельно.

Распространенные неисправности и способы их устранения

Насос при запуске насоса сильно гудит, но рабочее колесо не крутится. Обычно такое происходит в том случае, если сам вал двигателя окислился или сильно заржавел.

Это случается по причине того, что насос был установлен под наклоном от горизонтального ориентира, либо из-за долгого простоя циркуляционного насоса без использования.

Процесс восстановления работоспособности проводится таким образом:

• Первым делом нужно отключить полностью прибор от электросети.
• Слить теплоноситель из насоса и прилегающего контура трубопровода.
• Выкрутить все соединения трубопровода (так называемые американки), снять мотор вместе с ротором.
• Возьмите прочный пластиковый предмет или деревянный предмет, оперитесь им о корпус насоса и силой сместите крыльчатку с мертвого положения. После этого насос следует собрать в обратной последовательности, поначалу он будет шумновато работать, но постепенно он притрется и стихнет.

Только теперь перед входом теплоносителя нужно установить фильтрующую сетку, чтобы подобная неисправность не случалась в будущем.

Насос не издает никаких звуков и не работает

В этом случае следует искать неисправность в питающей розетке или выключателе. В диагностике вам поможет индикаторная отвертка для определения фазы или мультиметр. Если с питанием в розетке все в порядке, то стоит прозвонить кабель на обрыв.

Если и здесь все нормально, то тогда с вероятностью в 90% произошло пробитие обмотки двигателя. Тогда циркуляционный насос идет под замену, так как восстановлением обмотки никто не занимается.

После непродолжительной работы насос сам по себе выключается

Это обычно случается из-за того, что вода в отопительном контуре чрезвычайно сильно минерализована, поэтому на крыльчатке появляются по время работы известковые отложения.

• Здесь работа по восстановлению не особо сложная, нужно всего лишь разобрать демонтировать насос, а затем разобрать (просто выкрутить несколько болтов по периметру прибора).
• Далее производится чистка крыльчатки, отлично подойдет щетка и теплая вода с лимонной кислотой.
• После этого рабочий механизм промывается под проточной водой. В завершении работы выполняется сборка циркуляционного насоса и последующая установка.

При запуске насос крутится и гоняет теплоноситель, но во время работы сильно гудит

Такое происходит по причине сильного завоздушивания системы отопления. Для восстановления нормальной работы насоса, необходимо добавить воды в систему или антифриза, а потом удалить воздух из всех труб и радиаторов.

Диагностика неисправностей

По тому, как работает насос, звук, вибрации или изменение в напоре, давлении на выходе, необходимо точно определить неисправность и устранить причину.

Признак неисправности	Вероятная причина	Ремонт
Насос после включения издает звуки, но вал не вращается	Окисление вала, вследствие длительного простоя	С торца вала на корпусе двигателя открутить защитный колпачок и с помощью шлицевой отвертки вручную прокрутить вал двигателя.
	Блокирование посторонним предметом	Разобрать блок насоса с крыльчаткой и очистить, проверить состояние фильтра грубой очистки установленного перед насосом
	Проблемы электропитания	Проверить номинал напряжения в сети, при необходимости исправить проблему.
После подачи напряжения насос не запускается и не издает никаких звуков	Нет фактического напряжения в линии питания	Проверить линию питания и состояние защитных автоматов
	Сработал плавкий предохранитель в блоке управления	Заменить предохранитель
Насос отключается после непродолжительной работы	Известковый налет в стакане статора	Выполнить чистку стакана статора и ротора двигателя
Сильный посторонний шум при работе насоса	Сухой ход, наличие воздуха в трубах	Воздух выпустить. Дренировать ракушку насоса и заполнить водой.
	Кавитация	Увеличить давление в подающем трубопроводе.
Вибрация насоса	Износ опорных подшипников	Замена подшипников
Снижение напора и подачи в сравнении с паспортными данными	Нарушение в электропитании насоса, смена фаз, вследствие чего снижается мощность насоса или меняется направление вращения крыльчатки	Для трехфазных двигателей проверяется качество всех фаз. Для однофазного питания проверить конденсатор, при необходимости заменить
	Большое гидросопротивление циркуляционного контура	Проверить фильтры, увеличить сечение труб, проверить состояние запорной арматуры.
Срабатывание внешней защиты на линии питания насоса	Проблемы с электрической частью насоса	Проверить состояние клемм на предмет короткого замыкания, проверить конденсатор и блок регулировки. Проверить обмотки статора. Их сопротивление не должно быть ниже паспортного.

Заключение

Мы весьма поверхностно рассмотрели лишь две схемы подключения из бесчисленного множества возможных. Хотите узнать больше о схемах монтажа циркуляционных насосов? Посмотрите видео в конце статьи. Возможно, нужную информацию вы обнаружите там.

Ремонт циркуляционного насоса своими руками — пошаговая инструкция

Циркуляционные насосные устройства являются очень популярными у владельцев частных домов и дачников. Ассортимент насосного оборудования довольно широк, но общие принципы устройства одинаковы. Такое оборудование может останавливаться от незначительных поломок. Отвезти сломавшийся насос в сервисный центр? Это стоит денег, да и во многих регионах обслуживающих компаний просто нет. Поэтому хозяйственный владелец дома должен знать, как произвести ремонт циркуляционного насоса своими руками.

Чтобы понять, как самостоятельно разбирать, обслуживать, ремонтировать циркуляционный насос необходимо знать его устройство. Такое оборудование устроено следующим образом:

• все узлы и механизмы размещены в корпусе, который изготавливается из стали (преимущественно нержавеющей), алюминиевых и других сплавов;
• внутри корпуса расположен электродвигатель с ротором;
• на роторе устанавливается колесо с крыльями – крыльчатка, которую обычно производят из технических полимеров.

Принцип действия насосов циркуляционного типа

После включения электрической цепи, двигатель начинает вращать ротор с укрепленной на ней крыльчаткой. В центральную часть насоса подается жидкость. Лопасти вращаются и отбрасывают воду или другой теплоноситель к внешней части корпуса. Под действием центробежных сил жидкость двигается и попадает в выходной патрубок насоса.

Виды циркуляционных насосов

В настоящее время на рынке присутствует два основных типа циркуляционных насосных устройств.

1. «Мокрого типа» — в таком оборудовании ротор полностью погружен в перекачиваемую жидкость. Существенным плюсом такой конфигурации является охлаждение трущихся и нагревающихся частей контактом с жидкостью. Такое оборудование тише работает и меньше стоит. При его установке необходимо выдерживать заданное производителем положение корпуса (обычно горизонтальное), так как ротор должен быть полностью погружен в жидкость. Также устройства «мокрого типа» более просты в обслуживании, но очень чувствительны к отсутствию жидкости в системе (работа «насухо» может быстро вывести насос из строя).
2. «Сухого типа» – в таких устройствах двигатель насоса вынесен в отдельный отсек или модуль, а передача вращающего момента на ротор производится через приводное устройство (муфту). Насосы «сухого тип» более эффективны, но и имеют более сложное устройство. «Сухой» насос может работать без повреждений и при отсутствии жидкости в системе, но такая работа приведет к повышенному износу привода.

Также циркуляционные насосы можно разделить на типы по способу исполнения:

• моноблочные;
• консольные, состоящие из отдельных блоков.

Как правильно эксплуатировать циркуляционный насос

1. Никогда не включайте насосное устройство без жидкости в трубопроводах отопления.
2. Держите объем воды, перекачиваемый насосом, в пределах эксплуатационных характеристик. Превышение или понижение объемов перекачиваемой воды, относительно показателей, указанных в техническом паспорте, недопустимы. Если насос предназначен для перекачивания от 5 до 100 литров воды в час — перекачка 3 или 103 литров воды сильно изнашивает его.
3. Если ваш насос длительное время простаивает, то раз в месяц включайте его примерно на четверть часа. Это поможет предотвратить окисление движущихся частей и последующее их повреждение.
4. Поддерживайте температуру в трубопроводах водоснабжения не более 65 градусов. При превышении температуры теплоносителя, осадок может привести к повреждению движущихся деталей насосного устройства. Температура воды свыше 65 градусов (например, 70-80°С) способствует быстрому износу оборудования.
