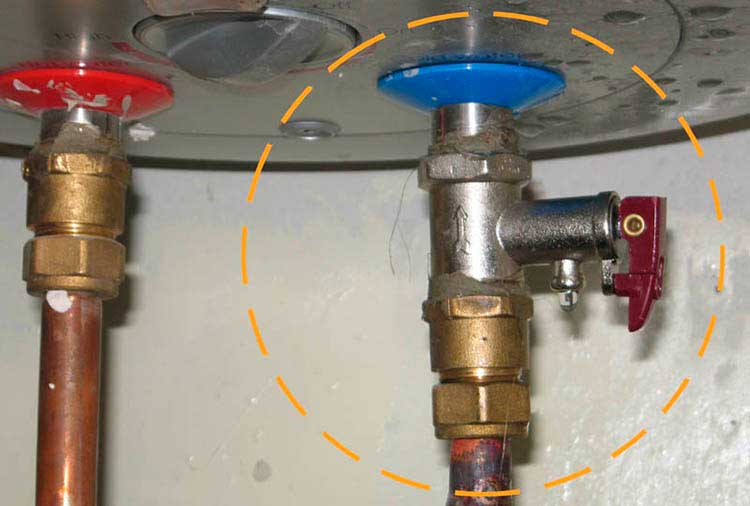

Монтаж предохранительного клапана
Следует более детально остановиться на установке предохранительного клапана. Необходимость наличия такого устройства обусловлено нормами безопасности. При нагревании вода расширяется. В случае несрабатывания теплового реле может произойти чрезмерный нагрев жидкости в баке и её закипание. Это может привести к взрыву устройства.
Чтобы этого не случилось, устанавливается предохранительный клапан. Устроен он несложно. Внутри металлического корпуса находится пара перпендикулярно расположенных друг к другу цилиндров, один из которых по диаметру больше второго.
Во внутренней части большего по диаметру компонента располагается тарельчатый клапан и пружина, обеспечивающая его прижимание. Меньший по диаметру цилиндр имеет заглушку с наружной стороны. Внутри имеется тарельчатый клапан, имеющий противоположное направления для срабатывания. Пружина в нём более жёсткая.
Принцип действия клапана состоит в следующем:
- Когда давление в бойлере меньше, чем в системе подачи, то большой цилиндр обеспечивает беспрепятственное поступление воды в нагреватель.
- Клапан закроется, как только давление в котле превысит давление в системе.
- Весь бойлер работает в определённом диапазоне давления. В случае аварийного превышения давления, малый клапан откроется. Большинство устройств отрегулировано на срабатывание при показателе в 8 бар.

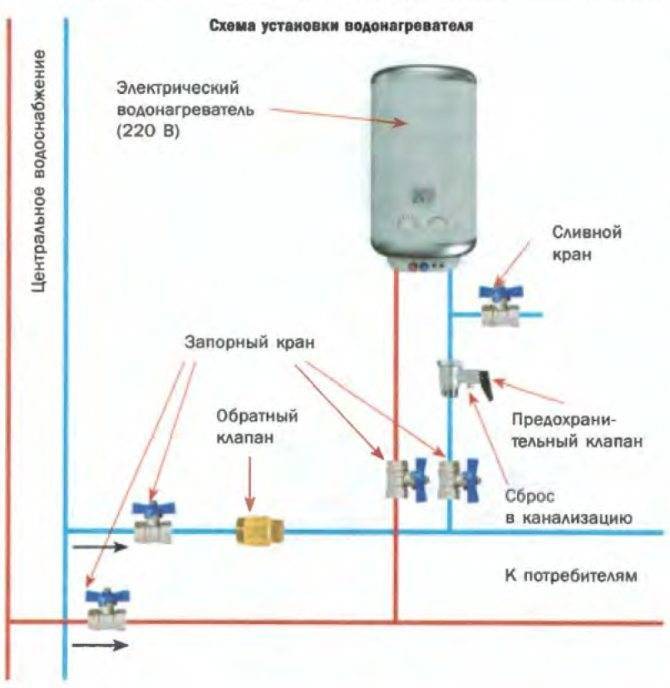

При установке предохранительного клапана нужно разместить его максимально близко к нагревателю. Рекомендуется между клапаном и котлом поставить манометр для возможности контролировать давление в системе.
Следует соблюсти ряд условий:
- Диаметр входного канала подачи не должен превышать диаметра трубы с предохранительным клапаном.
- Отводной канал необходимо вывести в точку слива, которая будет снабжена воронкой и разрывом между ней и трубой от клапана.
- Отвод аварийной трубы должен обеспечить выход сливаемой жидкости за пределы зоны работы бойлера.
- После проведения монтажных работ требуется испытание срабатывания клапана при нужном давлении.
Особенности подключения к воде проточного нагревателя
Установка, в отличие от настенного накопительного бойлера, проводится на горячий стояк.
- Перекройте воду.
- Вырежьте часть трубы. На концах установите запорную арматуру.
- Соедините шланги с арматурой и патрубками нагревателя.
В дальнейшем придерживайтесь рекомендаций:
- При демонтаже вам не нужно перекрывать воду во всем стояке. Достаточно перекрыть входной и выходной патрубок.
- Для запуска техники правильно включить воду, а затем запускать бойлер.
- Решили отключить прибор? Тогда сначала отключите его от сети, а затем перекройте воду.
Как включить электричество
Во время подключения к электросети необходимо придерживаться таких правил:
- Приборы такой мощности нужно включать через отдельную линию.
- Медная проводка должна вести к щитку.
- Дополнительно система оснащается автоматом УЗО (16А). Он отключает технику во время скачков напряжения.
- Обязательно выполните заземление, чтобы избежать поражения током. Для этого лучше пригласить электрика.
Смотрите схему:
Когда работы организованы, остается выполнить соединение с бойлером:
- Просуньте кабель через нижнюю часть корпуса.
- Концы зачистите с помощью ножа.
Желто-зеленый провод соедините с заземлением. Остальные два — с контактами терморегулятора.
Установите теплоизоляцию и закройте крышкой.
Проточники малой мощности
Однако главное преимущество таких маломощных проточников (до 3,5кВт) в том, что их можно подключать в обычную 16А розетку.
Подойдет даже та, куда вы включаете стиральную машинку.
Все что выше – требует отдельной проводки со щитовой
При этом обратите внимание, большинство моделей на 5,5кВт-6,5кВт имеют на панели два переключателя, которые запускают устройство в трех режимах:. минимальном – 2,2-3,0кВт
минимальном – 2,2-3,0кВт
среднем – 3,3-3,5кВт
максимальном – 5,5-6,5кВт (температура нагрева в летний период 43С)
Для временного использования вполне приемлемо подключить прибор через вилку с розеткой на средних значениях мощности. Но полноценной горячей воды в этом случае не ожидайте.
Особенно зимой, когда вода в трубах и так холодная (+5С).
Ванную даже при мощности 6,5кВт точно не набрать, да и под “электрический душик” не каждый рискнет встать. Не говоря уже про посадку напряжения.
Тем не менее, из-за простоты подключения многих такой вариант вполне устраивает. Это гораздо удобнее тех самоделок, к которым вынуждены порой прибегать жильцы многоэтажек.
Давайте подробнее рассмотрим все этапы подключения проточника в двух вариациях:
на отдельную точку
на весь дом или квартиру
Изучим как эл.монтажные работы (выбора кабеля, УЗО, автомата), так и сантехнические.
5 советов по выбору места для бойлера
Если планируется своими руками устанавливать на даче или в частном доме, квартире нагреватель, важно предварительно определить наиболее подходящий участок для его крепления. Это обусловлено крупными габаритами накопительного агрегата и его существенным весом
Основные рекомендации:
допустимо располагать устройство только на несущей вертикальной конструкции;
принимают в расчет конструкцию нагревателя (горизонтально или вертикально ориентированный корпус), способ подведения коммуникаций системы водоснабжения;
агрегат следует располагать как можно ближе к источнику воды;
важно предусмотреть доступ к устройству для выполнения ремонта или проведения обслуживания;
бойлер желательно располагать ниже — на уровне средней линии стены, что обусловлено влиянием давления в системе водоснабжения на эффективность работы агрегата.
Ошибки и решения
Для того чтобы вновь установленные устройства для получения горячей воды работали должным образом, нужно соблюдать правила их установки. Не менее важны систематические проверки и программирование работы устройства.
Неизолированные трубы с горячей водой
Многие пользователи не знают, сколько стоят затраты на отопление из-за того, что трубы с теплой водой не изолированы. Вода в них очень быстро остывает.
Решение: При принятии решения об установке нового нагревателя необходимо обеспечить теплоизоляцию труб. Для того чтобы потери тепла были эффективно уменьшены, в соответствии с новыми правилами теплозащита должна иметь соответствующую толщину. Например, для труб диаметром до 22 мм следует использовать изоляцию толщиной 20 мм при условии, что коэффициент ее теплопроводности составляет 0,035 Вт / мК. При увеличенном диаметре 22-35 мм эта толщина увеличивается до 30 мм.
Не поддерживается нагрев
Иногда пользователи жалуются, что после нескольких лет работы водогрея из него течет ржавая вода.
Решение: Большинство баков изготовлены из стали, покрытой несколькими слоями эмали. Кроме того, они защищены магниевым анодом, размещенным внутри. Он создает низкое напряжение, которое противодействует коррозии резервуара. Через некоторое время он срабатывается, поэтому каждые 2-3 года его нужно менять
По этой причине регулярное обслуживание бака очень важно. Согласно правилам, оно должно проводиться не реже одного раза в год. На рынке есть нагреватели, защищенные анодами для увеличения срока службы (магний-титан или титан)
Однако самые дорогие бойлеры изготовлены из нержавеющей стали
На рынке есть нагреватели, защищенные анодами для увеличения срока службы (магний-титан или титан). Однако самые дорогие бойлеры изготовлены из нержавеющей стали.
Не запрограммирован нагреватель
Бывает, что пользователи, которые используют второй, более дешевый тариф каждый день в определенное время, включают и выключают электрический накопительный нагреватель, чтобы снизить затраты на приготовление горячей воды для мытья. Такое обслуживание очень громоздко.
Решение: Этого можно избежать, установив программатор (это несложно). Он оснащен таймером, поэтому можно выбрать часы работы устройства. В нужное время программатор автоматически отключит электропитание
Важно иногда проверять время, на которое установлен таймер. Это связано с тем, что при отсутствии питания большинство контроллеров перестают работать, а часы запускаются только после восстановления питания, что сбивает правильное время. В результате программатор включает нагрев в другое время, нежели в часы, когда можно использовать более дешевую электроэнергию
В результате программатор включает нагрев в другое время, нежели в часы, когда можно использовать более дешевую электроэнергию.
При использовании электрического водогрея, необходимо помнить, что в баке должна постоянно находиться вода, когда он подключается. Даже небольшое количество воздуха, поступающего в бойлер, может повредить ТЭН и, следовательно, его необходимо будет менять. Поэтому при выполнении работ в системе водоснабжения или во время перерыва в водоснабжении, источник питания должен быть отключен. После восстановления потока воды сначала нужно выгнать весь воздух путем открытия крана горячей воды, пока из него не потечет вода.
Обзор и подключение накопительных водонагревателей смотрите в следующем видео.
Защита системы
К сожалению, качество водопроводной воды в большинстве домов далеко от нормативного, что не может не сказаться на работе электробойлера, поэтому знающие люди правильно советуют установить на вводе в дом, фильтры очистки воды от взвешенных веществ и жесткости, что благоприятно скажется не только на работе оборудования, но и на здоровье жильцов.
Воду обязательно нужно подготавливать
То же самое относится и к редуктору давления, который защищает систему от скачков в системе, его тоже рекомендуют устанавливать на вводе в дом.

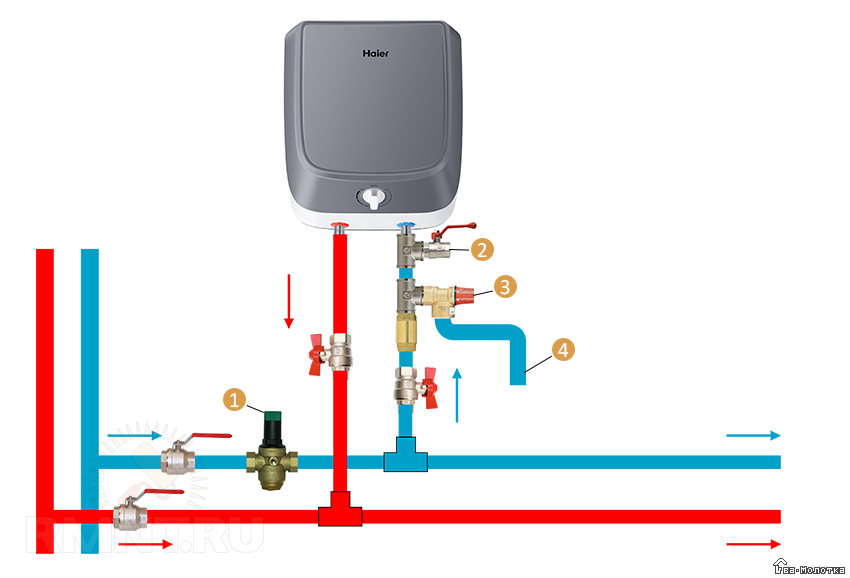

Предохранительно-защитный клапан устанавливается в систему для защиты оборудования от высокого давления, которое возникает во время нагрева воды. Известно, при 80 С объём растет на 3%, для 100 л объема, лишних оказывается 3 литра, которые нужно куда-то сбросить иначе разорвет бойлер.
Этим и занимается защитный клапан, установка его по схеме – обязательна. Он состоит из двух функциональных частей — обратного и подрывного клапанов Первый не даёт выходу воды во внутридомовую водопроводную систему, за нее работает вторая часть, выполненная в виде подпружиненной заглушки, которая начинает сброс лишней воды при давлении более 6 кг.
После того как бойлер установлен и схема обвязана, его заполняют водой и проверяют герметичность, этот процесс называется опрессовкой, в данном случае она выполняется рабочим давлением водопроводных сетей, но и этого достаточно чтобы убедится, что все соединительные элементы собраны прочно, а утечки отсутствуют.
Порядок заполнения системы водой:
- Открывают горячий кран, например, на кухне, для удаления воздуха из емкости и смонтированной трубопроводной системы.
- Открывают кран на подаче водопроводной воды.
- В процессе заполнения емкости, внимательно осматривают все соединения на предмет утечек или даже появления небольших капель воды. Все они устраняются до наполнения бака водой.
- Процесс удаления воздуха из системы будет завершен, когда из горячего крана начнет выходить вода, бойлер заполнен, поэтому воду закрывают.
- После завершения опрессовки, устранения всех утечек, устройство присоединяют к электросети и начинают эксплуатацию.
Схема подключения бойлера косвенного нагрева с рециркуляцией
Бойлер косвенного нагрева дает возможность получать горячую воду путем нагрева через змеевик или теплообменник, в котором циркулирует теплоноситель. Обычно такую систему получения горячей водой используют в случаях, когда у хозяев установлен газовый или твердотопливный котел отопления. Подключение бойлера косвенного нагрева может быть выполнен по одной из следующих схем:
С использованием трехходового клапана
Такую систему лучше всего монтировать при значительном потреблении горячей воды для хозяйственных и гигиенических нужд. Здесь создается два контура, один из которых предназначен для отопления помещения (основной), а второй – для нагрева воды в бойлер.
Схема монтажа системы с трехходовым клапаном
Водонагреватель имеет, таким образом, всего 4 патрубка: два на вход и два на выход. Трехходовой клапан монтируется на линии горячей воды, которая идет с котла на систему отопления, что позволяет использовать теплоноситель для нагрева воды в бойлере. Удобство системы состоит в том, что при понижении температуры воды внутри водонагревателя до порогового значения, термодатчик передает сигнал на трехходовой клапан, который автоматически переключается в режим подачи горячей воды на агрегат.
С помощью двух циркуляционных насосов
При таком способе подключения вместо трехходового клапана используется 2 рециркуляционных насоса, каждый из которых применяется для своего контура. Управление насосами осуществляется с помощью термодатчика бойлера косвенного нагрева. Чтобы потоки теплоносителя не смешивались устанавливается обратный клапан.
Схема подключения через циркуляционные насосы
Использование гидравлической стрелки
В сложной отопительной системе, когда у хозяев теплоноситель используется не только в радиаторах отопления, но также в системах водяного теплого пола, при подключении бойлера косвенного нагрева используют гидравлическую стрелку. Это специальное устройство, представляющее собой компенсационную камеру, в которой происходит компенсация разницы давления и происходит его выравнивание. Однако учитывая сложность монтажа такой системы, для ее установки приглашается опытный мастер.
Рассмотрим типы водонагревателей
Водонагреватели для квартир и частных домов различают по типу энергоносителя – это электрические и газовые приборы. Электрооборудование может быть накопительного и проточного действия, в то время газовые модели работают только, как проточные устройства. Нагреватели по своей форме бывают вертикальными и горизонтальными, напольными и настенными. Чтобы правильно подключить нагревательное оборудование с баком нужного объёма, рекомендуется воспользоваться нижеследующей таблицей.
Прежде чем остановить свой выбор на той или иной модели водонагревательного оборудования, надо иметь представление, как работают аппараты разного типа.
Аппараты косвенного нагрева
Нагреватели косвенного нагрева работают от теплоносителя из отопительной сети, который проходит через бак по спиральному нагревательному элементу. Он изготавливается в большинстве случаев из меди, имеющей высокую теплопроводность.
Теплоноситель в этот момент имеет максимальную температуру, поскольку в этот контур он попадает непосредственно от котла. Температура воды в таком водонагревателе в большинстве случаев не превышает 80 градусов. Во время интенсивного использования горячей воды она может снижать в момент подкачки для пополнения уровня в бойлере.
Кроме того, в любой отопительной системе, желательна установка резервной тепловой установки на альтернативном виде топлива. Обычно это котел меньшей мощности.
Его и можно переключить на водонагреватель по отдельному контуру. Водопроводная и отопительная система при этом несколько усложняется, но не настолько, чтобы подключение водонагревателя своими руками стало невозможным.
Косвенный нагрев применяется, как резервная система горячего водоснабжения во время отопительного сезона.
Накопительные водонагреватели
Название говорит о том, что бойлер накопительного типа обладает ёмкостью, в которой накапливается определённый объём горячей воды, необходимый для удовлетворения нужд всех проживающих в квартире или доме.
В баке установлен термостат, который управляет ТЭНами, поддерживая постоянную температуру рабочего объёма воды (около 70С.). Например, для семьи из 5 человек достаточно установить накопительный водонагреватель с баком 50 литров. Есть модели объёмом 150 литров.
К плюсам следует отнести то, что накопители обладают большим запасом производительности. Большие баки способны поставлять горячую воду одновременно для умывальников, душевых установок и ванных, также для кухонных моек в течение всего времени подключения.
Единственным недостатком таких агрегатов является то, что после полного расхода рабочего объёма горячей воды приходится ждать полной заправки и нагрева в течение часа – полтора.
Проточные
Приборы снабжены небольшими ёмкостями. ТЭН проточного нагревателя включается в момент открытия крана. Быстрый нагрев происходит за счёт протока жидкости через раскалённую спираль. В отличие от накопительных аппаратов проточные модели из-за краткосрочности воздействия нагревательных элементов не могут нагревать воду до высоких значений температуры.
Клапан на кране регулирует восполнение уровня воды в баке по мере её расхода из централизованного водопровода или резервной ёмкости на приусадебном участке.
Несмотря на это, проточные нагреватели доказывают свою эффективность, как резервные мощности во время сезонных и аварийных отключений горячего водоснабжения. Они пользуются большим спросом у дачников, которые устанавливают их в душевых кабинах.
Газовые
Газовые колонки относятся к водонагревателям проточного действия. Их стали массово устанавливать в СССР в начале 60-хгодов прошлого века, когда в стране началось строительства многоэтажных газифицированных жилых домов. Нагрев в таких приборах осуществляется следующим образом — вода из водопровода поступает в спиральный водовод вокруг медного коробчатого экрана, внутри которого газ сгорает в горелках (колосниках).
В исходном положении газовый фитиль постоянно горит. При повороте крана, поступающая из водопровода вода открывает клапан, и газ начинает поступать в колосники, где загорается от фитиля. У разных моделей температура воды регулируется в ручном или автоматическом режиме. Но у всех при внезапном отключении водоснабжения автомат перекрывает поступление газа.
Подключение бойлера к водопроводу
Готовят расходные материалы: фитинги (переходники, латунные тройники, уголки), нужны трубы или шланги для соединения, запорные шаровые вентили (2 – 3 шт.) Схема подключения водонагревателя предусматривает применение герметизирующих элементов: ФУМ-ленты, льняной нити, специальной пасты. Понадобится обратный клапан, муфты из полипропилена с американками.
Используют инструменты:
- перфоратор со сверлами, на концах которых есть победитовые напайки;
- разводной и рожковые гаечные ключи;
- крестовая и прямая отвертки;
- рулетка, уровень, кусачки, плоскогубцы, молоток, нож;
- паяльник (аппарат для пайки труб).
Полипропиленовые трубы
Различают три метода подсоединения по виду труб. Используют:
- полипропиленовые;
- металлопластиковые;
- гибкие шланги.
Полипропилен используют чаще всего, металлопластик реже. Легче поставить шланги, но производительность водонагревателя пострадает из-за узкого условного прохода.
Предохранительный клапан продают вместе с водонагревателем, без него функциональность агрегата будет снижена. Элемент имеет две резьбы: внутреннюю на одном и наружную — на втором конце для соединения с входным штуцером и гибкой подводкой или американкой.
Клапан не дает воде двигаться в обратном направлении, снижает избыточное давление во внутреннем резервуаре, сбрасывает излишки жидкости через выпускное приспособление.
Схема подключения к электросети
Каких-либо сложностей электрическая схема подключения водонагревателя не содержит, но все же есть ряд моментов, которые необходимо принимать во внимание, когда вы начнете подключать нагреватель. Самый важный нюанс — мощность бака должна полностью соответствовать типу используемого для подключения прибора кабеля. Лучше всего для подключения к электрической сети бойлера применять медный провод
Его сечение должно варьироваться от 2,2 до 2,5 мм 2
Лучше всего для подключения к электрической сети бойлера применять медный провод. Его сечение должно варьироваться от 2,2 до 2,5 мм 2.
Чтобы в процессе эксплуатации водонагреватель работал надежно и не доставлял проблем, необходимо протянуть отдельную линию от электросчетчика. В этом случае оборудование будет абсолютно безопасным для пользователя. Отдельный автомат следует установить у самого бака. Он должен иметь мощность, которая должна быть аналогичной этому параметру используемого оборудования.
Если водонагреватель имеет кабель с вилкой, то в этом случае электрическая схема подключения устройства будет еще проще. Все, что потребуется сделать владельцу – вывести отдельный кабель, чтобы потом можно было подключать с его помощью водонагреватель. Выполняя установку прибора, необходимо не забывать о создании заземления. Однако в городских квартирах эта проблема не является актуальной. В том случае, если заземление имеется, все, что нужно сделать – подключиться к нему. Если же его нет, то в этом случае лучше провести работу по его созданию.
Такое оборудование, как водонагреватель можно установить своими руками за короткое время. При выполнении работ владельцу понадобятся самые простые материалы и инструменты. Больше всего придется потратиться только на медный кабель. Если прибегнуть к услугам специалиста, то в этом случае на работу по подключению оборудования придется отдать 3000 р. Однако эта сумма может быть как меньше, так и больше. Все зависит от места установки бойлера и условий выполнения монтажа.
Виды электрических водонагревателей
Рассматривая электрические бойлеры, можно выделить два основных вида: проточный и накопительный. Каждый из них имеет свои недостатки и преимущества, но все выполняют одну функцию – обеспечивают горячей водой.
Бойлеры накопительного типа
Электрический водонагреватель с большим баком называется накопительный. Он удобен тем, что можно сделать небольшой запас воды. Если правильно подключен трубопровод, то есть, предусмотрен сливной кран, этим запасом можно воспользоваться, когда в квартире или доме отсутствует по каким-либо причинам подача воды.
Состоит накопительный бойлер из следующих деталей:
- бак определенной емкости для воды, утепленный пенополиуретаном, помещен в наружный корпус из нержавейки или эмалированной стали;
- внутри бака установлен нагревательный элемент – ТЭН. Его мощность варьируется от 1,2 до 3 кВт. Бывают модели с «сухими» ТЭНами. В них нагревательных элемент не соприкасается с водой, а отделен специальной колбой, заполненной маслом;
- работой ТЭНа управляет термостат, а магниевый анод защищает металлические поверхности от коррозии.
В рабочем состоянии внутри бойлера постоянно находится под давлением горячая вода, температуру которой задает сам пользователь.
Электрический водонагреватель объемом до 150 л комплектуется ТЭНом мощностью не более 2 кВт. Постоянное поддержание в нем горячей воды температурой 60–65о считается экономически выгодным.
Среди достоинств устройства можно выделить такие:
- мощность нагревателя не более чем у обычного утюга позволяет подключать накопительный водонагреватель к обычной розетке, но обязательно при наличии заземления;
- простое подключение к водопроводу и электросети можно выполнить самостоятельно;
- плавная регулировка температуры и длительное сохранение горячей воды подчеркивает экономичность и комфортность пользования устройством;
- от бойлера можно провести автономную систему горячего водоснабжения или подключить его в действующую сеть как резерв.
Если говорить о недостатках, то здесь можно выделить большие габариты и вес, что усложняет монтаж на стену. При необходимости малого количества горячей воды придется греть содержимое всего бака.
Бойлеры проточного типа
Такие устройства врезаются непосредственно в водопроводную трубу и производят нагрев воды только при ее расходе. Чтобы ТЭН успевал нагревать проточную воду, его мощность варьируется от 3 кВт и более.
Под такой нагреватель, возможно, потребуется проложить отдельную ветку электропроводки большего сечения. Но это не значит, что он будет расходовать больше электроэнергии, чем накопительный аналог. Проточный агрегат греет только такое количество воды, которое требуется для пользования, а не весь бак. Например, чтобы нагреть до 60о восьмидесятилитровый бак воды ТЭНом 2 кВт, потребуется около получаса. За это время расходуется 1 кВт электроэнергии. Проточный агрегат с ТЭНом 4 кВт в течение 15 минут будет сразу подавать горячую воду в душ, израсходовав те же 1 кВт.
Основные достоинства проточных моделей заключаются в следующем:
- расход электроэнергии идет только при пользовании водой, причем на выходе она подается горячей сразу после включения;
- небольшие габариты позволяют смонтировать устройство в любом удобном месте.
К сожалению, недостатков намного больше:
- требуется монтаж усиленной электропроводки;
- слабый напор горячей воды на выходе и невозможность ее направления в разные точки от одного агрегата;
- ступенчатая регулировка температуры не очень комфортна для пользования, например, душем.
На сегодняшний день цена на проточные модели снижается, поэтому есть возможность устанавливать несколько штук на разные точки.
Как безопасно повесить бойлер на стену
Определившись с местом, следует внимательно подойти к креплению агрегата на стене. Стандартная система монтажа предусматривает анкерное крепление, когда в стене высверливается два отверстия под пластиковые дюбеля, диаметром не менее 10 мм и длиной не менее 120 мм (глубина входа в стену). В них вкручиваются металлические анкера, на которые и подвешивается бойлер через специальные промоушины в металлической планке бойлера.
Крепежная система водонагревателя
Намечая места сверления, следует использовать рулетку и уровень, чтобы крепежи были выполнены в единой плоскости
Это позволит повесить водонагреватель ровно и без перекосов, что имеет важное значение
Обычно расстояние между анкерами составляет 20 см
Высота крепления бойлера обычно выбирается из удобства его будущего обслуживания, а также габаритных размеров самого устройства
Важно помнить, что вешать бойлер следует только на прочную стену из кирпича, бетона или дерева (в деревянном доме). Чтобы просверлить отверстия в бетонной стене следует использовать ударную дрель или перфоратор
Сверла в таком случае должны иметь победитовый наконечник.
Как безопасно установить бойлер на гипсокартонную стену
Если хозяева планируют вешать электробойлер в помещении с гипсокартонными стенами, то о месте его будущей установки следует позаботиться заблаговременно. В этом месте следует выполнить закладное крепление в виде одного или нескольких деревянных брусков, которые крепятся к несущей бетонной или кирпичной стене.
В алюминиевом профиле для крепления гипсокартона проделываются отверстия
Вариант использования нескольких досок
Пиломатериалы крепятся к поверхности стены в тех точках, которые не будут совпадать с расположением крепежных промоушин на планке корпуса водонагревателя.
Несколько сложнее выполнять закладные тогда, когда при отделке помещения гипсокартоном хозяева не подумали о возможности будущей установки водонагревателя. В таком случае используют химические анкера, представляющие собой специальный густой состав, который после высыхания приобретает высокую прочность. После высверливания глубоких отверстий, в него с помощью монтажного пистолета вводится раствор, в который аккуратно закручивается металлическая шпилька с гильзой соответствующей длины. Спустя сутки на такое крепление можно вешать бойлер.
Вкручивание металлической шпильки с сетчатой гильзой
Такая работа требует предельной аккуратности и точного расчета, так как раствор должен полностью заполнить отверстие, что обеспечит хорошую прочность и возможность выдержать большой вес бака с водой.
Монтаж на деревянную стену
Если деревянная стена является несущей и представляет собой оцилиндрованный или профилированный брус, сечением 150 мм и более, то на него свободно можно крепить бойлер с помощью специальных дюбелей. Чтобы повесить водонагреватель высверливается отверстие под дюбель, длиной не менее 100-120 мм, причем здесь также используются болты анкерного типа.
Обычно необходимость в монтаже бойлера на деревянную стену возникает на дачах, которые часто возводятся по каркасно-щитовому типу. Часто в качестве внутренней отделки санузла в деревянном доме используется вагонка
Важно помнить, что при монтаже водонагревателя крепеж выполняется на несущую стену, что позволяет безопасно выдерживать вес в 80 и более кг
Пример монтажа бойлера на даче
Типы водопровода
Варианты подключения настенных водонагревателей могут сильно различаться в зависимости от типовых особенностей водопровода. Надежность соединения полипропиленовых труб обеспечивается специальными оконечными муфтами и поворотами. Трубы должны быть стабилизированными, с наличием дополнительного армирующего слоя в виде алюминиевой фольги.
Схемы разводки водопровода для подключения водонагревателя
Подключение к металлическому водопроводу выполняется при помощи специальных хомутов, выдерживающих значительные нагрузки и обладающих так называемой «врезкой» в виде специального патрубка.
Особой популярностью пользуются легкие и прочные, удобные в установке и эксплуатации металлопластиковые трубопроводы, монтаж которых осуществляется открытым способом.
Запуск воды и тестирование
Когда подключение бойлера к водопроводу окончено, нужно заполнить его водой, параллельно проверяя герметичность всех соединений.
- Открыть кран выдачи горячей воды для вывода воздуха из резервуара бойлера.
- Открыть запорный кран на холодной «ветке».
- Когда началась подача холодной воды, нужно внимательно осмотреть все стыки на предмет протекания. Если протечки обнаружены, их устраняют до наполнения бойлера водой.
- Если из «горячего» крана потекла вода, значит, бойлер наполнен, и кран горячей воды можно закрыть.
Схема работы бойлера После наполнения бойлера водой его можно подключать к электросети и наслаждаться наличием горячей воды.
Установить бойлер своими руками совсем несложно. Главное, соблюсти все правила безопасности при его подключении к коммуникациям, чтобы дальнейшая эксплуатация его была без неприятных «сюрпризов».
Какие трубы применять для подключения бойлера?
Чаще всего разводка водяных систем в последнее время осуществляется полипропиленовыми трубами, свариваемыми при помощи специального паяльника. Работа с ним не очень сложна, но покупать его для установки одного бойлера – неоправданно. Тем более что фитинговые системы с металлопластиковыми трубами – не менее надежны, чем упомянутые. Все о фитингах можно прочесть здесь, но для подключения бойлера мы рекомендуем использовать обжимные (цанговые) фитинги.
Для перехода от одного вида труб, уже имеющихся в вашем жилище, на предлагаемые, можно использовать т.н. тройник-вампир.
Чаще всего его используют для перехода от металлического водопровода на пластиковый, но он не хуже сработает и на полипропиленовой трубе. Для его установки перекрывается вода в магистрали и сливается через один из кранов. Затем в трубе сверлится отверстие O 10 – 12 мм и устанавливается тройник. Дальнейшая разводка осуществляется трубами выбранной системы.
А кроме металлопластика с фитингами можно применить еще более простые соединения – гибкими шлангами в металлической оплетке.
Только при их выборе следует отдать предпочтение производителям, выпускающим гарантированно качественный товар.
