Схема дренажа вокруг дома: нюансы проектирования дренажных систем

Сколько стоит устройство дренажа под ключ

Ниже вы можете ознакомиться с предварительными ценами на работы по монтажу систем дренажа и водоотвода. Для составления подробной сметы дренажа под ключ вы можете обратиться к нам в офис по электронной почте info@construction-engineer.ru или по номеру телефона +7 495 006 32 07. Также вы можете вызвать нашего инженера для осмотра вашего объекта и составления подробного технического задания с описанием всех работ и материалов под ключ.

Дренаж дома цена

Наименование работ	Ед.Изм.	Цена работ в рублях
Грунтовые работы на глубину от 1-2м механизировано	м3	600
Грунтовые работы на глубину от 1-2м вручную	м3	1800
Укладка геоткани	м.п.	50
Укладка щебня	м3	600
Укладка дренажной трубы	м.п.	1800
Засыпка песком	м3	600
Устройство смотровых колодцев 315мм	шт.	1900
Устройство канала соединения из ПВХ трубы	м.п.	990
Установка бетонного колодца диаметр 1м в 3 кольца	шт.	49000

*Цены могут меняться в зависимости от объёма работ.

Дренаж участка цена

Наименование работ	Ед.Изм.	Цена работ в рублях
Грунтовые работы на глубину от 1-2м механизировано	м3	600
Грунтовые работы на глубину от 1-2м вручную	м3	1200
Укладка геоткани	м.п.	50
Укладка щебня	м3	600
Укладка дренажной трубы	м.п.	1600
Засыпка песком	м3	600
Устройство смотровых колодцев 315мм	шт.	1100
Устройство канала соединения из ПВХ трубы	м.п.	900
Установка бетонного колодца диаметр 1м в 2 кольца	шт.	32000

*Цены могут меняться в зависимости от объёма работ.

Итоговая стоимость дренажной системы

` field`.`label `
` field`.`converted `

` option`.`label `
` option`.`converted `

` item`.`label `
` item`.`converted `

Какие сведения потребуются для составления

Схема дренажной системы составляется исходя из особенностей участка.

Необходимые для проектирования сведения включают:

• уровень осадков в данной местности, в том числе среднегодовые показатели и разбивку их по сезонам и месяцам, пиковые значения;
• данные о глубине промерзании грунтов;
• характер грунтов;
• рельеф участка с указанием уклона, перепадов высот, наиболее низких точек;
• расположение водоносных горизонтов на участке с указанием минимальных глубин залегания и пиковых уровней подъема.

 Информацию об уровне грунтовых вод можно получить в землеустроительной организации или у специалистов-гидрогеологов.

Топографическую съемку рельефа выполняют с помощью нивелира.

Если собственного опыта работы с инструментом нет, то определить глубину грунтовых вод на участке поможет специалист-геофозик.

Практический совет! Данные о характере грунтов и УГВ позволяют определить зоны участка, где дренах обязателен. Эту же задачу можно решить экспериментально.

Для этого, в выбранном месте участка выкапывают яму глубиной около 60 см и наполняют ее водой.

Если вода держится более 3-х суток – дренаж необходим, 1-2 суток – дренаж желателен, менее суток – без дренажа можно обойтись.

Экспериментальное определение не является абсолютно точным, поскольку не учитывает сезонного изменения уровня грунтовых вод.

Кроме того, на схему наносят:

• здания и сооружения на участке;
• расположение насаждений;
• пешеходные дорожки и площадки;
• въезды и зону парковки.

 Для верного принятия решений при проектировании потребуются и дополнительные сведении о географии местности и окружающих объектах инфраструктуры:

• наличие поблизости природных водоемов и таких элементов рельефа, как овраги;
• расположение соседних участков;
• места нахождения водоотводящих канав и канализационных коллекторов, дорог и придорожных кюветов.


На основании полученных данных составляют схему дренажа участка.

Конструктивные элементы и материалы

Колодцы — выполняют ряд функций:

1. Сбор и отвод воды.
2. Контроль рабочего состояния конструкций.
3. Техническое обслуживание.
4. Фильтр отстойник.

В зависимости от назначения, их диаметр может быть от 30 сантиметров до одного метра. Для глубинного дренажа применяют бетонные кольца или готовые пластиковые колодцы промышленного производства. Можно использовать, пластиковые трубы большого диаметра.

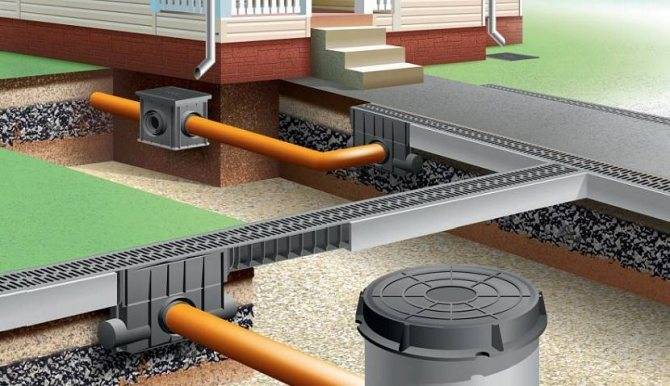

• Лотки — применяются при открытом дренаже, их изготавливают из бетона и пластика, а также выкладывают кирпичом или камнем.
• Решётки — для стока воды и защиты лотков от попадания крупных предметов. Они могут изготавливаться из пластика, бетона или чугуна.
• Трубы и соединительные элементы — применяют изделия, в которые может проникнуть влага сквозь их стенки. Обычно применяют гофру из пластика.

Если нет возможности использовать специальные трубы (дрены), возникает вопрос, как сделать дренажную трубу самостоятельно? Для этого можно взять асбестовую или обычною пластиковую трубу диаметром от 70 до 150 миллиметров, в зависимости от размеров коммуникаций и планируемого объёма воды. С помощью сверла или ножа сделать в ней отверстия, размер которых не должен превышать, диаметр щебня.

• Щебень — для подсыпки и образования дренажного слоя применяют материал крупной фракции, из камня твёрдых пород.
• Песок — используют в качестве подсыпки и уплотнения дна траншеи. Применять следует чистый материал речного происхождения.

• Геотекстиль применяют для уменьшения попадания в конструкцию глинистых отложений и грунта.
• Профилированная двухслойная мембрана или геокомпозит — применение мембраны даёт возможность снизить расходы природных сыпучих материалов и облегчает процесс монтажа.
• Гидроизоляционные материалы используют при расположении конструкции непосредственно у зданий, для подготовки стен расположенных ниже уровня грунта и обработки лотков, если они изготовлены из бетона.
• Насосы — если нет возможности отвести воду самотёком.

По типу размещения и конструкции

Различают всего три вида дренажа,

Дренаж для частного дома бывает следующих видов:

1. Кольцевой.
2. Пластовый.
3. Пристенный вокруг дома.

Кольцевой

Кольцевой дренаж фундамента подходит для монтажа вокруг тех помещений, где нет подполий или технических этажей. Располагают его не ближе 5 метров от здания, чтобы исключить просадку почвы.  Дренаж совместим с ливневой водоотводной системой, используя один и тот же коллекторный колодец для вывода вод.

Дренажная система своими руками представлена канавами замкнутого вида с расположенными в них дренами. Вода стекает по трубам, которые расположены под наклоном до 2 ⁰ C. По углам и на прямых участках расположены ревизионные колодцы. Для защиты от инфильтрации вод между домом и дренами прокладывают глиняный замок.

Как сделать дренаж вокруг дома своими руками по кольцевой системе?

1. Выкапывают траншеи вокруг дома на расстоянии 5 – 8 метров от здания. Глубина канавы должна быть такой, чтобы дренаж был глубже уровня фундамента на 50 метров.
2. Дно канавы засыпают песком и формируют правильное направление движения воды.
3. Выкладывают полотно геотекстиля.
4. Засыпается псефитовая порода — гравий, щебень.
5. Поверх породы выкладываются перфорированные трубы Ø 0,1 м с высверленными отверстиями.
6. На поворотах труб устанавливаются колодцы со съемными крышками и соединяются с трубами.
7. Повторяются пункт 3 и 4 в обратном порядке.
8.  Сверху конструкция засыпается песком и дерном.

Пластовый

Пластовая дренажная система вокруг дома своими руками располагается под домом, поэтому монтируют конструкцию в момент закладки основания дома. По своей площади дренаж выходит за пределы основания дома на 20 – 30 см и соединяется в нескольких местах с другим видом дренирования.

Для чего нужен дренаж, к которому необходимо обустраивать дополнительную конструкцию по сбору влаги? Пластовый дренаж обеспечивает защиту фундамента не только от грунтовых вод, но от капиллярной влаги. Он эффективно защищает фундамент, расположенный в грунте слабопроницаемого типа.

Пластовый дренаж фундамента дома своими руками выполняется по следующей технологии:

1. Выкапывается выемка для установки опорных конструкций, дополнительно углубив ее на 20 см.
2. Дно котлована засыпается толстым слоем породы до 20 см и определяется угол, под которым будет сливаться вода.
3. По всей границе котлована поверх щебенки укладываются пластиковые трубы с ребрами жесткости, их концы отводят к приемному колодцу.
4. На трубы насыпают каменистую породу слоем до 100 мм.

В случае с пластовым дренажом эффективно использование в качестве водоприемного колодца его фильтрационной разновидности высотой 2 метра. Между уровнем грунтовых вод и колодцем должно быть расстояние не менее 1 метра. Яма под колодец выкапывается таким образом, чтобы после установки коллектора оставалось пространство не мене 20 см. Пространство между стенами ямы и колодцем засыпается щебнем.

Пристенный

Устройство пристенного дренажа необходимо в том случае, когда в жилой постройке есть цокольный этаж или техническое помещение. Система может быть смонтирована даже тогда, когда все работы по обустройству фундамента и дома в целом были завершены.

В выкопанные канавы укладываются дрены, а в месте их поворота устанавливаются резервуары по сбору воды. Затем на расстоянии полуметров от фундамента выкладывают слой глины, который обладает влагонепроницаемыми свойствами и предохраняет основание дома от влаги. Пристенный дренаж фундамента выполняют по следующей технологии:

1. Стены обмазывают битумом по периметру в два слоя, первый слой армируют сеткой для малярных работ.
2. Канаву выкапывают так, чтобы она находилась на полметра ниже опоры. По углам фундамента предусматривают расположение коллекторов.
3. В канаву насыпают песок толщиной до 20 см, слоем песка придают угол наклона по направлению движения воды к месту ее сбора.
4. Укладывается слой геоткани.
5. Поверх полотна засыпают щебенку.
6. Укладываются дрены отверстиями вниз.
7. В необходимых местах устанавливают колодцы, так чтобы они выступали над поверхностью земли.
8. Совмещают трубы с коллектором.
9. Поверх дрен высыпают псефит.
10. Выкладывают еще один слой синтетического полотна.
11. Получившийся пристенный дренаж фундамента засыпают грунтом.

Монтаж дренажа

Рассмотрим, как сделать дренажную систему вокруг дома двумя способами.

Изготовление пристенного дренажа

Перед выполнением работы необходимо выполнить подготовку фундамента, так как система будет к нему непосредственно примыкать.

Для этого проводятся такие работы:

1. Фундамент с внешней стороны грунтуется специальной битумной грунтовкой.
2. На подсохшую поверхность наносится битумная мастика.
3. На мастику наклеивается арматурная сетка с ячейками 2 х 2 мм.
4. На следующий день, после застывания мастики, на сетку вновь наносится уже второй слой мастики.

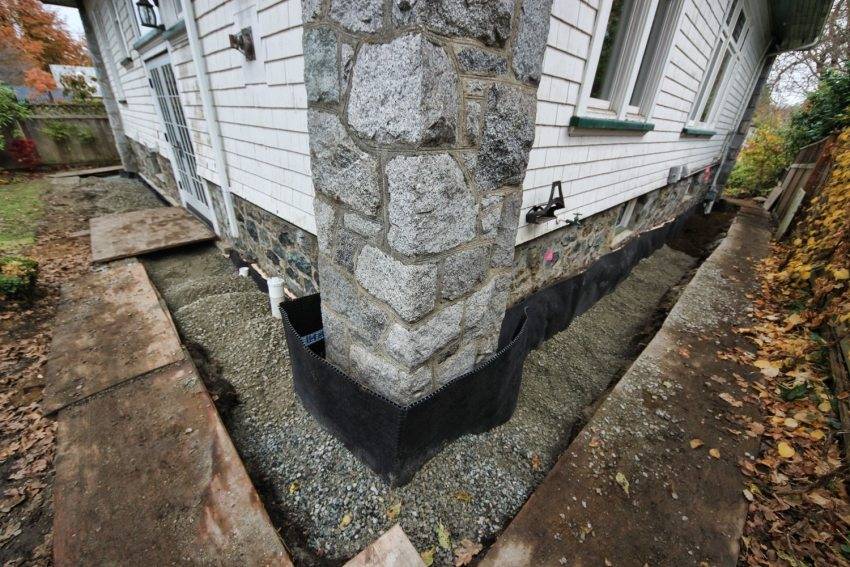

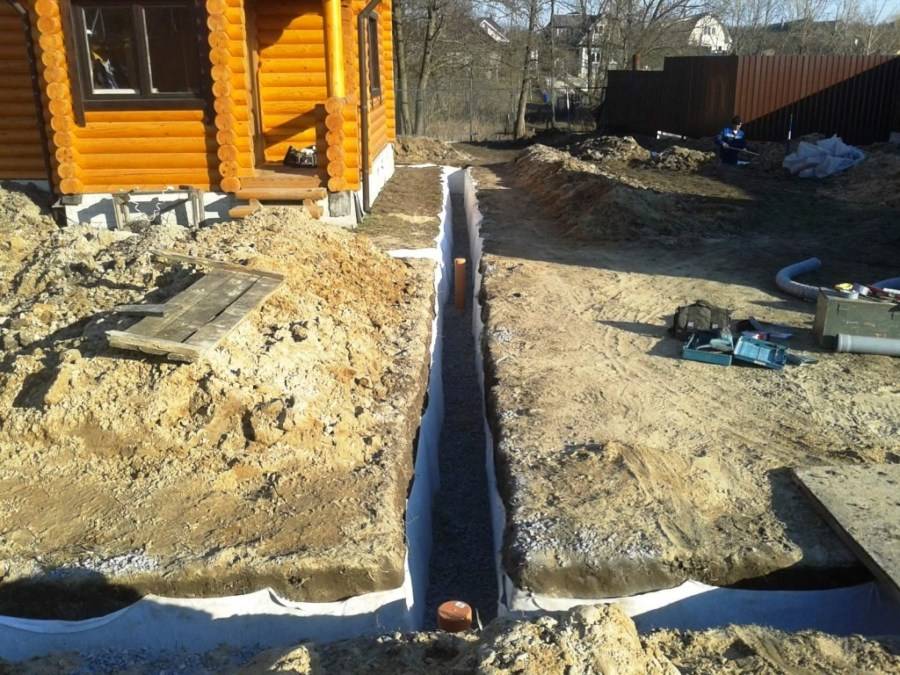

На фото дренажная система вокруг дома — траншея и смотровые колодцы по краям

Подготовка фундамента закончена. Далее выполняются основные работы:

• монтируется коллекторный колодец, к которому будут подводиться дренажные трубы. Он располагается в самой нижней точке на участке;
• при помощи лазерного или строительного уровня обеспечивается уклон траншеи, проходящей возле фундамента, в сторону водосборника;
• дно траншей засыпается слоем песка не менее 5 см;
• на песок укладывается геотекстиль, стороны которого впоследствии будут заворачиваться внахлест;
• создается гравийная засыпка, имеющая толщину порядка 10 см;
• на слой гравия укладываются подготовленные перфорированные трубы. Обеспечивается их уклон в 2 градуса;
• трубы стыкуются переходниками и угловыми соединителями;
• по углам здания все трубопроводы входят в установленные смотровые колодцы;
• от смотровых колодцев прокладываются трубы, отводящие воду в сборный колодец или сливную яму. Данные трубы также располагаются в траншеях и имеют уклон;
• производится засыпка труб гравием (около 10 см) и оборачивание всего содержимого геотекстилем. Посредством синтетических веревок геотекстиль прочно фиксируется;
• дальнейшая засыпка траншей до уровня почвы осуществляется песком или дерновой землей.

Мы рассмотрели, как сделать дренаж вокруг фундамента пристенного типа

Далее внимание уделим изготовлению траншейного дренажа, который имеет даже большую популярность

Изготовление кольцевого дренажа

Для этого вида работ также понадобятся трубы с перфорацией, щебень, песок и геотекстиль. Когда изготавливается кольцевая дренажная система вокруг дома — технология предусматривает прокапывание траншей на удалении 5-8 м от фундамента строения, чтобы исключить возможность просадки грунта вокруг него. Траншеи располагаются вокруг строения и представляют собой замкнутую систему. Глубина траншей должна быть такова, чтобы дренаж проходил ниже уровня залегания фундамента на 50 см.

Сразу же проводят траншею (или несколько траншей) по направлению к основному водосборному колодцу. Уклон траншей обеспечивается не менее 2-3 см на погонный метр. Уклон можно регулировать подсыпанием песка в нужных местах.

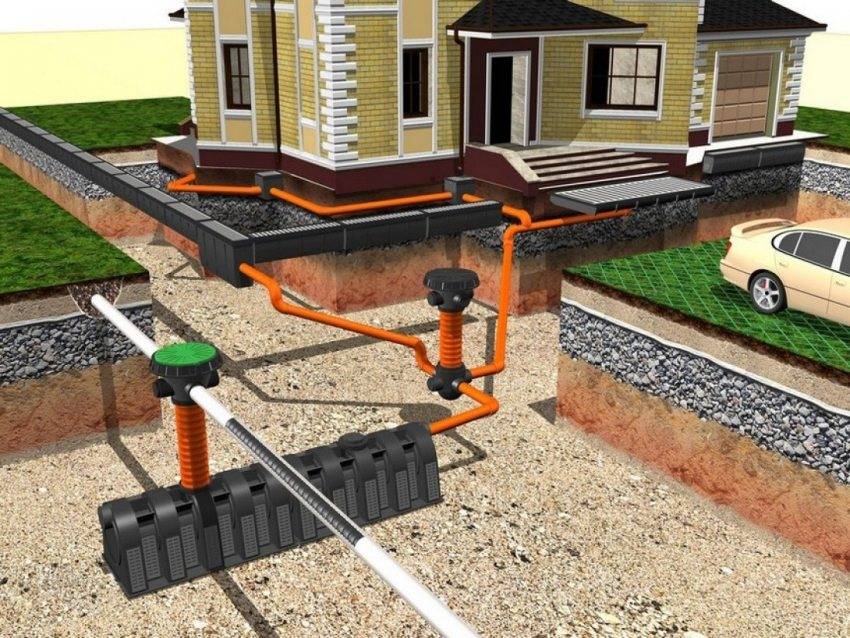

Схема дренажа вокруг дома

Далее проводятся следующие работы:

• дно траншей выстилается слоем песка, а затем геотекстилем, края которого заворачиваются на их стенки;
• на геотекстиль засыпается щебень слоем 10 см;
• на щебень выкладываются трубы с просверленными в них отверстиями. Диаметр труб желательно применять не менее 10 см. Желательно все трубы предварительно обернуть слоем геотекстиля, который предотвратит их засорение;

• проверяется уклон труб, который должен быть не менее 2 градусов;
• на поворотах труб монтируются смотровые колодцы, закрываемые съемными крышками. Такие же колодцы должны устанавливаться на длинных прямых участках, с шагом 12 м;
• поверх уложенных труб засыпается щебень или гравий слоем 20-30 см;
• весь «пирог» внутри траншей оборачивается с перехлестом геотекстилем;
• оставшееся в траншеях место засыпается речным песком и закрывается дерном.

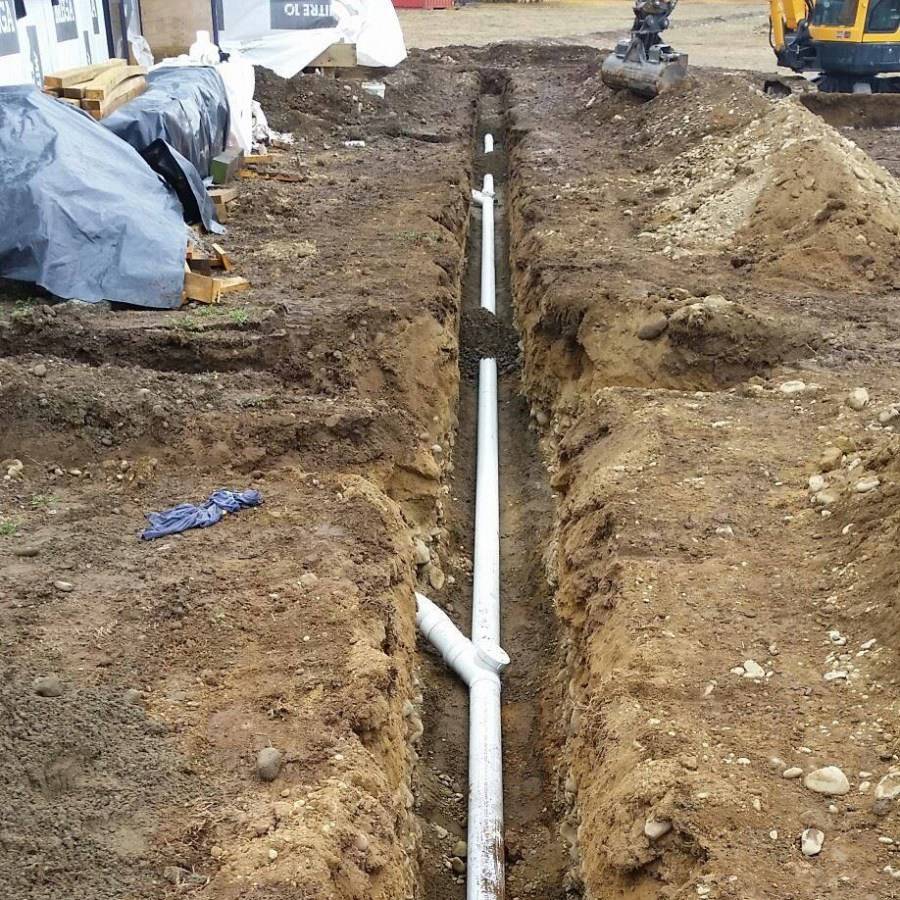

Монтаж дренажных труб в траншее

Что из себя представляет дренаж

Дренаж

– это система, которая отводит избыточное количество влаги от здания при помощи конструкции из труб. Существует мнение, что для эффективного сбора воды достаточно лишь отмостки, но специалисты в этой области рекомендуют устанавливать полноценную дренажную систему, позволяющую обеспечить гораздо лучшую защиту здания от пагубного воздействия влаги.

Какой бы красивой ни была отмостка, она не защитит полностью дом от воздействия влаги Источник pinterest.at Дренажная система для дома может быть трех видов

• Открытая . Является конструкцией, где в качестве отводящих дренов используются траншеи открытого типа, глубина и ширина которых составляет 0,5 метра. Это самый простой в исполнении вариант дренажа для самостоятельной установки. К недостаткам такой системы можно отнести неэстетичный вид, а также ненадежность сооружения, которое потребует дополнительного укрепления стенок специальными лотками;
• Засыпная . Это конструкция, где подготовленные траншеи засыпаются крупнодисперсным щебнем или бутом, а поверх накладывается дерн. Преимущество такого дренажа – долгий срок службы и простота в установке. Кроме плюсов существуют и минусы: низкая пропускная способность, невозможность проведения технического обслуживания;
• Закрытая . Осуществляется путем укладки в землю дренажных труб с отверстиями. Такая система отличается эффективностью и отсутствием недостатков других систем. Ее минус – достаточно сложная в исполнении установка.

Закрытую дренажную систему сложно сделать правильно без определенных навыков и знаний Источник handmaster.ru

Виды дренажа для частного дома

Дренаж фундамента дома своими руками делают двух видов: поверхностный и глубинный. Первый из них необходим для отвода воды после таяния снега и дождя с поверхности почвы или отмостки. Конструктивно – это обычная ливневка. Вода в нее собирается по отмостке фундамента, который имеет небольшой наклон от стены дома в направлении сточной трубы. Размер ливневки зависит от максимального уровня осадков в данной местности и площади крыши, собирающей воду.

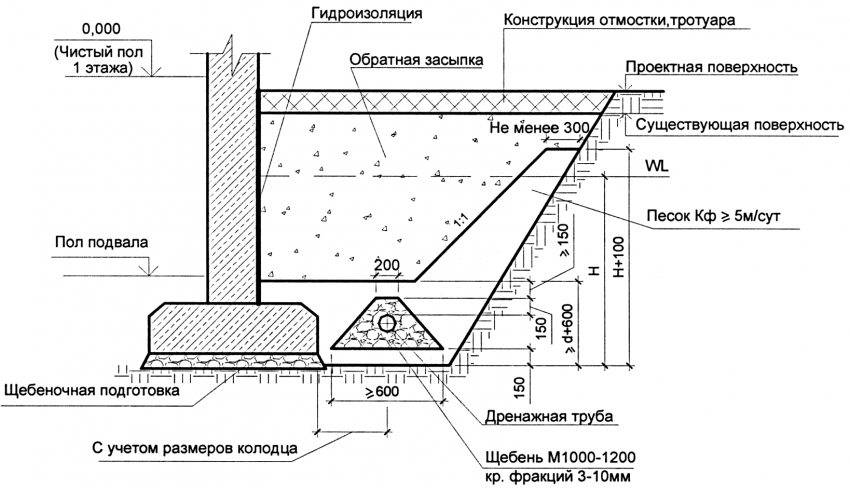

Дренаж фундамента схема

Для защиты же от грунтовой воды нужно оборудовать глубинную дренажную систему. Причем она должна располагаться как можно ниже, в идеале – ниже подошвы фундамента.

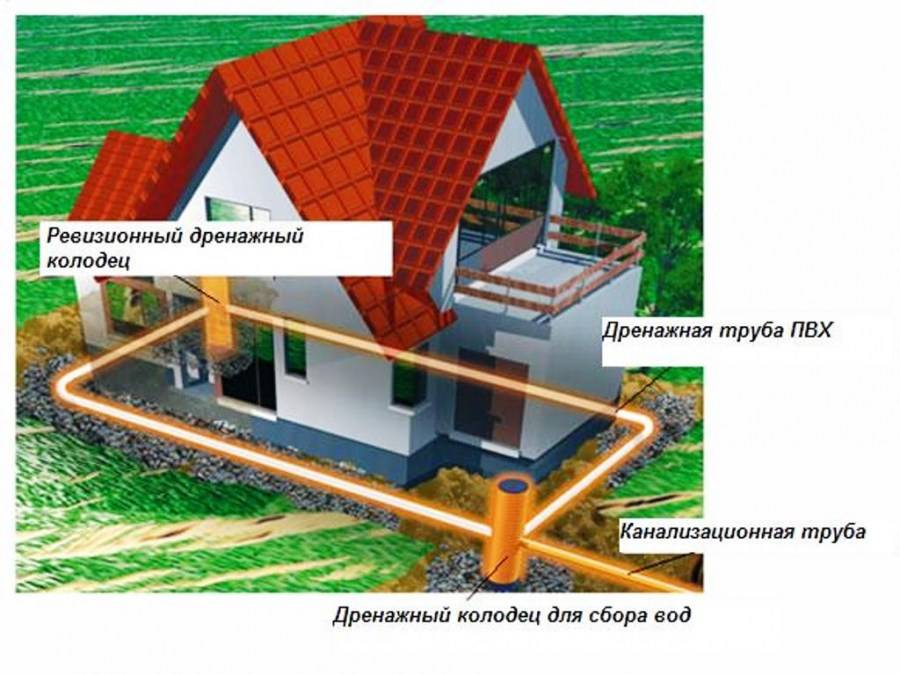

Схема дренажа фундамента дома

Ради экономии средств и времени, некоторые неопытные застройщики объединяют сточную и дренажную систему, организовав слив водостоков крыши в дренажную трубу. Делать этого не следует ни в коем случае, поскольку во время дождя дренажная труба не успевает отводить водосточные воды, и они через перфорацию активно проникают в почву, вызывая заболачивание вокруг дренажа. Если отводить дождевую воду некуда, можно сливать ее прямо в дренажную накопительную емкость, но обязательно через свою собственную отдельную трубу.

Само устройство дренажа сильно зависит от вида почвы. Так для песчаной почвы с высоким глинистым горизонтом, залегающим выше подошвы фундамента, дренаж должен проходить на месте соединения глинистого и песчаного горизонтов. Тяжелый глинистый грунт плохо пропускает воду и для определения глубины проникновения воды придется выкопать разведочный шурф. На сильно заболоченных землях может понадобиться создание локального водораздела из водонепроницаемой пленки или даже бетонной перегородки в земле.

Что такое дренаж и как он работает

Если гидроизоляцию можно сравнить со стеной для воды, то дренаж подобен осушающему насосу. Гидроизоляция и дренажная система вокруг дома прекрасно дополняют друг друга и обеспечивают наиболее полную защиту фундамента от грунтовой влаги.

Как известно из школьного курса физики, жидкость, согласно закону сообщающихся сосудов, всегда переливается в более низкое место. Не забываем, что в почве влага распространяется по капиллярам достаточно медленно. Поэтому быстрый слив собранной воды по дренажным трубам позволяет создать сухую зону позади них. Именно этот эффект используется для защиты фундамента дома.

Уложить дренаж вокруг дома своими руками несложно. Он представляет собой систему перфорированных труб, собирающих грунтовую воду, которая самотеком течет к месту сброса в подходящее место, например к специальному колодцу.

Перфорированная дренажная труба своими руками

В любом случае дренажные трубы монтируются под уклоном. Идеально, если и почва вокруг дома имеет небольшой уклон, а поблизости расположен овраг, куда можно организовать сброс воды. На горизонтальном участке, расположенном в низине, воду приходится собирать в специальную накопительную емкость – дренажный колодец, откуда периодически ее откачивают по мере наполнения. Накопленная влага может использоваться как для технических нужд, так и для полива растений.

Готовые дренажные трубы можно заменить самодельными. Дренажная труба своими руками делается из оранжевой водопроводной (толстостенная труба для наружного монтажа). Эффект достигается путем просверливания в ней множества дренажных отверстий.

Перфорированные ПВХ трубы можно использовать как дренажные

Что должен содержать проект?

В первую очередь возведению дренажа должна предшествовать предварительная разработка проекта всей системы. Схематическое сооружение создают, отталкиваясь от инженерных гидрологических наблюдений в границах рассматриваемого участка. Подобный этап требуется ради подробного описания фундаментальных характеристик будущей дренажной системы.

Получается, что теоретически в проекте обязательно должны присутствовать следующие параметры:

• детальное изображение укладки дренажных труб (отдельно поверхностных систем и глубинных аналогов);
• расчётные нюансы дрен (сечение, уклон, зоны устьевой части, глубина закладки и смежное расстояние);
• параметры незаменимых элементов дренажной системы (колодец, крепежи, соединительные составляющие);
• полный список необходимых материалов или инструментов, которые необходимы для профессионального монтажа конструкции.

В конечном варианте подготовленная схема дренажа существенно поможет произвести точный расчёт используемых строительных материалов, продумать смету и одобрить проект в госучреждениях по всем нормам.

Видео описание

Про обустройство глубинного дренажа смотрите в видео:

Глубинная дренажная система вокруг дома есть двух типов:

• Пристенная . Устанавливается в загородных домах с подвальным помещением или цокольным этажом. Такой дренаж не требует дополнительных работ для обустройства, так как устанавливается во время закладки фундамента. Трубопроводы укладываются непосредственно в вырытый под него котлован. В самой нижней точке траншеи необходимо произвести монтаж дренажной емкости, которая будет выполнять функцию накопительного колодца, или отводить воду за пределы участка;
• Кольцевая . Кольцевой дренаж вокруг дома применяется на участках с высоким содержанием глины в грунте, а также при отсутствии в доме подвалов и цокольных этажей. Траншеи выкапываются на некотором отдалении от здания (2-3 метра). Глубина дренажа вокруг дома обязательно должна быть на половину метра больше, чем самая нижняя точка фундамента. Это необходимо для повышения эффективности его защиты. На дно траншей укладывается слой щебня.

Кольцевая система применяется на глинистых участках, и при отсутствии цоколя и подвала в доме Источник gazobetoneco.ru

Общие сведения о дренажной системе вокруг дома

Не стоит путать процесс обустройства дренажа вокруг дома своими руками с выполнением гидроизоляции. Эти два понятия несовместимы, но при этом обе технологии не исключают друг друга. В комплексе они позволяют создать надежную защиту основания жилого здания от воздействия влаги.

Устройство дренажной системы для частного дома

Организация дренажной системы для дома, или как ее еще называют – системы водоотвода, дает возможность снизить уровень воды на территории загородного участка или вовсе устранить лишнюю жидкость.

Даже качественно выполненная гидроизоляция не способна должным образом защитить основание жилого дома, его цокольную часть и подвальное помещение от проникновения воды на протяжении длительного срока. Долговременное воздействие влаги в конечном счете выявляет слабые места и прорехи в гидроизоляции. Без дренажа фундамента при высоком уровне грунтовых вод просто не обойтись.

Целесообразность устройства дренажа вокруг дома

Постоянное воздействие влаги способно не только разрушить бетонную основу здания, но и спровоцировать появление других негативных факторов воздействия. К таким факторам относятся гнилостные процессы, развитие грибков и других микроорганизмов, которые могут жить в несущих конструкциях здания.

Пристенный дренаж необходим для отвода от фундамента грунтовой, дождевой и талой воды

К такому результату может привести как отсутствие дренажа фундамента дома, так и ошибки, допущенные при расчетах или непосредственном монтаже системы. Даже если такая проблема уже имеет место, это не значит, что ситуацию нельзя исправить. Преимущество подобной системы заключается в том, что монтаж пристенного дренажа фундамента можно осуществить даже после того, как все строительные работы по возведению здания уже окончены.

Установка дренажных систем для частных домов целесообразна в таких случаях:

1. Участок имеет низинный характер расположения – чем ниже размещена территория по отношению к окружающему ландшафту, тем актуальней становится проблема отсутствия системы дренирования.
2. Качество почвы не позволяет происходить впитыванию влаги в землю в естественном режиме – суглинистые и глинистые варианты почв замедляют процессы естественного снижения уровня воды на участке.
3. Для местности характерен высокий уровень осадков – ливневые воды собираются на поверхности в таком количестве, что просто не успевают выводиться природными путями.
4. Грунтовые воды расположены слишком близко к поверхности.

Проектирование дренажа фундамента жилого здания

Стоимость установки систем дренажа под ключ

Наем специалистов позволяет избежать множество ошибок при обустройстве дренажной системы. На рынке существует множество фирм, которые предоставляют услуги по установке дренажа, включая разработку проекта и проведение всех необходимых работ. Средняя стоимость таких услуг составляет 2300-5000 рублей за квадратный метр и глубину от 1 до 3 метров соответственно.

Также, могут быть предложены дополнительные услуги, которые оплачиваются отдельно:

При соединении труб к смотровому колодцу, важно убедиться в герметичности стыков Источник saratov.tiu.ru

Цена на обустройство дренажа складывается и зависит от следующих условий:

• Площадь участка (расчет стоимости зависит от протяженности каналов);
• Комплекс необходимыхработ ;
• Угол уклона (высота между верхней и нижней точками траншеи);
• Тип почвы (работы на влажном глинистом грунте стоят дороже, чем таковые на обычной почве);
• Уровень грунтовых вод (глубинный дренаж стоит дороже, чем поверхностный).

Глубинная конструкция

Более эффективным способом дренажа участка и защиты его от скопления избыточной влаги будет установка комплекса отводящих труб. Они укладываются с наклоном по направлению к колодцу или коллектору.

Установка труб может быть произведена на глубине до 1,5 м, т.е. будет находиться ниже подошвы фундамента. Так вы сможете обеспечить качественный отвод грунтовых вод. Поэтому их закладывают не только по периметру зданий, но и в середине участка елочкой по направлению к колодцу с шагом 10-20 м.

Если дом находится на склоне, то такую систему обустроить проще по сравнению с ситуацией, когда здание расположено на ровной местности. В этом случае приходится варьировать глубиной траншей, создавая уклон 10-30 мм на 1 м трубы.

Но для длинных дренов возникает большой перепад высот, что существенно нарушает конструкцию. В таком случае рекомендуют использовать несколько колодцев:

• Поворотные – устанавливаются в местах соединения труб и служат для чистки всей системы.
• Водоприемные – используются для сбора влаги с последующей принудительной откачкой.
• Поглотительные – глубиной свыше 2 м с возможностью вывода излишней воды через дно в песчаный или супесчаный грунт. Внизу такого колодца создается фильтрующий слой из песка, гравия, щебня.

На фото дренажной системы, обустраиваемой на дачных участках, вы сможете увидеть специфику и различия предлагаемых двух технологий.

Как сделать дренаж вокруг дома своими руками используя дренажные трубы

Как сделать дренаж вокруг дома своими руками, назначение, способы устройства в зависимости от уровня грунтовых вод, как сэкономить.

Оптимальные показатели эффективности, пропускной способности и долговечности имеют системы, закладываемые из перфорированных на заводе или в домашних условиях труб с сечением от 75 мм и выше. Глубина их размещенияи расстояние от фундамента бывают разными, но общий порядок укладки неизменен:

Тип системы и эти параметры подбираются исходя из:

• Общего УГВ и его близости к подошве фундамента. При высоком УГВ вокруг фундамента закладывается понижающий дренаж, при низком – перехватывающий.

• Наличия или отсутствия в доме подвала. Для домов с цокольными этажами или подвалами оптимальной признана пристенная система с уложенными по периметру трубами с сильным уклоном и отступом от здания в пределах 0,5-1 м. При отсутствии в проекте подвала и заложении дома на пучинистых грунтах лучшие результаты достигаются при кольцевом дренировании с отступом от конструкций около 2-3 м и обязательным их заглублением ниже подошвы фундамента.

• Возможности упрощения или, наоборот, потребности в усложнении или комбинировании систем водоотвода. Так, на участках с сильным уклоном в защите и отводе может нуждаться только одна стена дома, в регионах с редкими, но обильными осадками качественный дренаж обеспечивают вертикальные длинные (10-50 м) трубы или скважины с диаметром от 90 см и глубиной от 1,5 м, засыпанные щебнем.

При особо неблагоприятных условиях вертикальная компоновка системы комбинируется со стандартной кольцевой или пристенной.при высоком уровне грунтовых вод

При УГВ выше подошвы фундамента единственно верным решением является заложение понижающего и в большинстве случаев – глубинного дренажа, рассчитанного на постоянные нагрузки вне зависимости от интенсивности осадков в регионе. При его монтаже выполняются обязательные правила:

при низком уровне грунтовых вод

Перехватывающий дренаж чаще всего работает в комплексе с системой ливневой канализации и располагается впритык к отмостке (но не под ней). Линия расположения дренов в таких схемах должна совпадать с нижним срезом фундамента (включая щебенчатую подсыпку). Летом и зимой такие системы обычно простаивают, весной или осенью – эксплуатируются в интенсивном режиме и чаще осматриваются. Из-за близкого расположения к нулевому уровню в северных широтах такие дрены могут нуждаться в дополнительном утеплении щебнем или консервации в зимнее время.

Что должна включать в себя смета?

По умолчанию, любая типичная смета идеально отражает финансовые траты на обустройство дренажа. Во время её планирования берётся в учёт актуальные тарифы материалов, незаменимые составляющие оборудования и цены за проведение строительных работ. Перечисленные вещи закупают ровно в том количестве, которое изначально предусмотрено конкретным проектом.

Вдобавок дополнительно непременно стоит приплюсовать деньги на проведение работ, вроде:

• предварительной подготовки локаций (демонтаж разнообразных покрытий и выкорчевывание растений, уборка);
• земляные работы (необходимое обустройство рвов, заготовка шахт, засыпка траншей и выравнивание почвы);
• сборка дренажа (прокладка труб, сборка и последовательное соединение, фиксация смотровых колодцев и фильтров).

Разработку дренажных систем с нуля, но всё равно по требованиям СНиП для объектов можно реализовать абсолютно любой сложности и назначения. Так или иначе, при возведении конструкции составляется единая смета, которая состоит из итоговой цены на операции по:

• демонтажу фундаментов из железа и бетона;
• прокладыванию трубопровода канализации;
• созданию траншей в грунте (глубиной 2 м);
• установке прочных креплений вдоль ширины;
• укладке гидроизоляции из полимерной плёнки;
• монтажа поперечного дренажа (двусторонний выпуск);
• подготовке почвы под посёвы (толщиной до 20 см);
• засыпки основы под трубопроводы из щебня;
• фиксации водосборных коммуникаций;
• укреплению подстилающих слоёв и набетонок;
• ручного посёва газонов и других насаждений.

Опираясь на советы, указанные в СНИП, для создания типичной дренажной конструкции разрешено брать керамические, полимерные, асбоцементные и железобетонные трубы.

А фильтры из пористого цемента можно применять только в неагрессивных относительно бетона грунтах и воде.

Обычно для устройства данной системы включает в себя такие стандартные материалы, как щебень, песок, геотекстиль и смотровые колодцы.

Комбинация ливневой и дренажной системы

Дренажная сеть отводит воду по трубам в накопительный или дренажный колодец. Ливневая система предполагает сначала попадание воды со всех собранных поверхностей в коллектор, а оттуда, по собственной магистрали труб (дренаж и ливневка в одной трубе

не допустимы!) направляется в колодец. Колодец оснащается электрическим насосом и в автоматическом режиме откачивает воду в центральную канализацию, природный водоем или систему полива.

Устройство дренирования и отвода дождевой воды – важный элемент сохранения построек и самого участка от губительного воздействия излишков влаги. Главное – вовремя провести планирование и проектирование систем, что позволит еще и существенно сэкономить.
