Сетка на трубу для камней в баню — назначение, виды и установка

Сетка для камней — укладка на трубе

О том как я делал сетку для камней банной печи я подробно описал в статье Сетка-каменка. Как сделать?

Теперь расскажу о том, как наполняется сетка для камней. Камень для сетки я выбирал из соображений только размера. Мелкую речную гальку найти еще проще, чем крупную. Я старался отбирать камень плоский не толще 2-3 см и не очень широкий. В ассортименте должны быть и мелкие круглые камешки для полного заполнения пустот, чтоб металлическая труба банной печи полностью закрывалась камнем. В некоторых частных банях мне приходилось видеть раскаленный бок печки, который красным цветом пробивался между камнями. Такое излучение хорошо ощущается на коже. А в прошлом году в одной из бань сетка «разошлась» и часть камня осыпалась оставив неприкрытым целую сторону печки из металла. Некоторые ребята в прямом смысле слова получили «нездоровый загар» находясь даже на расстоянии 2 метров от раскаленной поверхности печи.

Камень для сетки каменки многие подбирают из разряда устойчивых к перепадам температур, потому что именно на сетку потом льют отвары с травами и ароматическими маслами. Кварциты и жадеит лучше других выдерживают перепады температур и воздействие водяного пара.

Подготовка трубы к монтажу сетки для камней

Монтаж сетки заставил меня разобрать часть камня для ее монтажа. Заодно я проверил сколько камня потрескалось за 4 месяца работы печки. С радостью констатирую, что ни один камень не треснул. Речная круглая галька доказала свои неплохие качества для работы в печах.

Для начала я решил уплотнить трубу. Она, просто, стояла на патрубке печки под своим весом без герметика и без уплотнителя. Я приподнял ее и поставил на ребро патрубка для удобства намотки асбестового шнура. Это одна из основных особенностей монтажа трубы из нержавеющей стали – скользящее соединение с конструкцией потолка и крыши. Конструкции не должны крепиться неподвижным соединением.

Шнур оказался очень толстым, поэтому мне пришлось расплести косичку из тонких волокон и связать тонкий шнурок асбестовой нити. Размер патрубка русской печки Сахара-16 – 115 мм, а размер трубы 120 мм. Не трудно догадаться что толщина шнура должна быть не больше 2 мм-3мм.

Хочется предостеречь всех самоделкиных о том, как работать с асбестовым шнуром. В отличие от шифера, асбест на шнуре легко осыпается, поэтому обязательно необходимо собрать серую блестящую пыль мокрой тряпкой.

Конструкция сетки каменки у меня разборная и соединяется в трех местах болтиками. Соединительный шов сетки я разместил на задней невидимой стороне. Сетку я опустил прямо на корпус выпускного коллектора печи. Хотя , можно было сетку поставить прямо на камень. Тогда бы труба закрылась полностью камнем. В моем случае остался кусочек голой трубы из нержавейки.

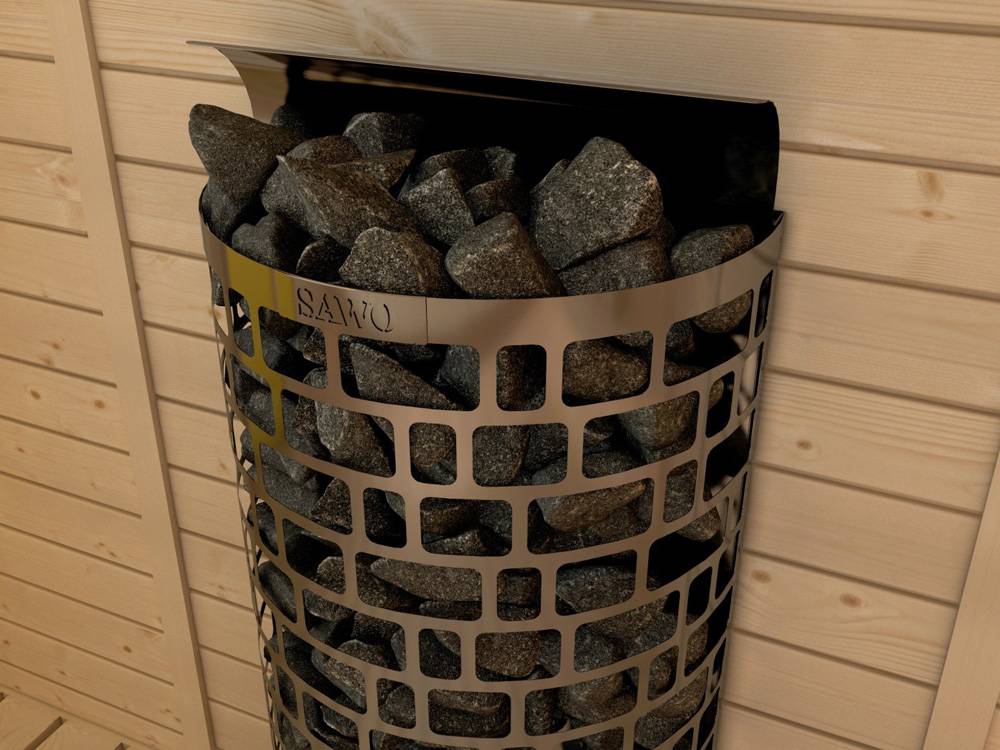

Сетка из облицовки

Не обязательно строить корзину из сеточного полотна, зачастую для изготовления контейнера используют любой, имеющийся под рукой материал. Главное, чтобы металл обладал стойкостью к раскаленному водяному пару и при этом был достаточно пластичным.

Например, идеальным материалом для изготовления контейнера на трубу можно считать металлическую сетку от радиатора или ограждение из перфорированного листа нержавейки. На печку мощностью 5-7 кВт потребуется небольшой лист перфорированной стали размером 60х100 см.

При желании перфорацию можно выполнить и самостоятельно, например, с помощью дрели сверлами разного диаметра. В этом случае сетка для камней смотрится более эффектно, чем сваренная из проволоки.

Заготовку плавно изгибают на деревянной оправке, таким образом, чтобы противоположные края листа ложились внахлест по линии шва.

Соединить стык можно углекислотной сваркой или заклепками, но перед этим потребуется выровнять и подрезать кромки шва. Внутри сетки для камня устанавливают монтажные хомуты, а донную часть закрывают перегородкой из цельного листа

Особенно важно заделывать нижнюю часть в том случае, если каменка предназначена для установки на печи из чугуна

Что дает сетка для камней на банную печь

Конструктивно приспособление выглядит достаточно просто и незатейливо. Обычно сетка для камней на печь представляет собой сваренный из металла проволочный или арматурный каркас цилиндрической формы, одетый на дымовую трубу и заполненный каменистой насыпкой подходящего размера.

Установка сетки для камней на трубу в баню позволяет решить одновременно несколько проблем:

  • Снизить интенсивность нагрева верхних слоев в парильном отделении бани. Все, кому приходилось париться с печкой, у которой дымоход оставался без чехла и без сетки для камней, знают, насколько обжигающим может быть раскаленный металл трубы;
  • Перераспределить нагрев в бане. В классическом варианте решетка для камней в баню устанавливается на металлический корпус печи, что не всегда оправдано. Нижние слои воздуха в парилке остаются холодными, 40-45оС, тогда как притолок разогревается до 80оС;
  • При правильном обустройстве сетка на трубу для камней отлично выполняет функции каменки, зачастую пара получается больше, чем в случае, когда засыпка укладывается на стены топки.

Единственным недостатком является высокое расположение сетчатой коробки на дымоходе. Для высоких людей проблем, как правило, не возникает, для остальных нужно проявлять максимум аккуратности, чтобы не обжечься раскаленным паром.


К сведению! Сетка на дымоходе в этом случае не защищает металл трубы от окисления или прогорания, поэтому нельзя заменять нержавеющую жаростойкую сталь более дешевой углеродистой, конструкционной.

Сетка каменка на трубе при регулярном ошпаривании засыпки кипятком снижает температуру стенок дымохода, поэтому металл прогорает меньше, чем в случае, когда сталь одета в термоизоляцию.

Ограничения в использовании металла для сетчатого каркаса

Для изготовления сетчатого контейнера нельзя использовать:

  • Оцинкованную или окрашенную проволоку, покрытую ПВХ, полиэфирными смолами;
  • Алюминиевые и бронзовые сетки из проволоки–путанки, используемые в промышленных дымоходах и выхлопных трубах в качестве сажеуловителей и искрогасителей;
  • Нельзя изготавливать контейнеры из разнородных материалов, образующих гальванические пары, например, алюминий–сталь, медь-алюминий.

Предлагаем ознакомиться Керамзитобетонные блоки своими руками в домашних условиях

Такая сетка на трубу для камней из цветных металлов быстро корродирует во влажной атмосфере парилки и нередко рассыпается просто на глазах.

Для средней по размеру банной печи потребуется сетка, вмещающая до 20 л каменной засыпки. Так как камни, используемые в засыпке, достаточно крупного размера, после укладки материала в сеточную корзину обязательно возникнет дисбаланс, отклоняющий контейнер в сторону от дымохода.

Поэтому в конструкции должно быть, как минимум, два хомута, фиксирующих сетку на дымоходе. Если на засыпку идет мелкий камень, то и сетка должна быть с ячейкой не менее 10 мм. Более мелкий наполнитель использовать небезопасно, материал дает очень мощный выход пара, иногда образовавшиеся осколки и отсев высыпаются через сетку на пол парилки.

Изготовление конструкции

Приспособление выгодно сделать самостоятельно, поскольку заводские изделия стоят в 2-3 раза дороже, чем труба дымохода. Для работы понадобятся следующие материалы:

  • Лист нержавеющей стали или его остатки после изготовления теплового экрана в парной и места перед печной топкой.
  • Сетка из нержавеющей проволоки с не слишком большими ячейками, которые смогли бы удерживать находящиеся внутри камни.
  • Полоски из нержавеющей стали. Они придадут конструкции жесткость и сделают более красивой на вид.
  • Затяжные алюминиевые заклепки. Ими полоски нержавейки крепятся к сетке методом насквозь.

На заметку! Нельзя изготавливать элементы печи и использовать в парилке изделия из оцинкованной сетки и железа. Под воздействием высокой температуры цинк выделяет в воздух ядовитые вещества.

Чтобы закрепить сетку, на дымоходе делают специальные «ушки», которые потом стягивают болтами. Благодаря такой конструкции, сетку для трубы в баню надевают уже после завершения монтажа печки.

Чем большую часть дымопровода вы закроете, тем лучше. От раскаленных частей канала уменьшится вредное излучение, микроклимат в парной станет мягче и, благодаря аккумуляции тепла, парилка долго останется теплой. Такое «одеяние» не дает стенкам канала, по которому отводится дым, перегреваться и время его службы увеличивается.

Такое изделие можно сделать самостоятельно

Камни подбираются из пород диабаза, малинового кварцита и талькохлорита. Они отличаются красотой и долговечностью, хотя, некоторые используют речную гальку. В данном случае подходит материал определенного размера, ведь пространство между трубой и сеткой должно составлять 3 см.

Это интересно: Баня из глиночурки: советы эксперта

Печь из кирпича с закрытым типом каменки, дополненная баком для горячей воды

Такая модель является оптимальным вариантом для большой частной бани. Она рассчитана на поочередное проведение банных процедур нескольких семей.


Кирпичная печь с закрытой каменкой и боковым размещением бака для воды: 1 — водогрейный бак; 2 — печь; 3 — дымовая труба; 4 — камни; 5 — крышка каменки; 6 — отверстие для подачи воды; 7 — металлический свод; 8— экран; 9— колосниковая решетка; 10— дверца топки; 11 — дверца поддувала.

Количество необходимых камней для печи подсчитывается по следующей формуле: на 1 куб. м парной потребуется около 30 кг булыжников. Получается, для помещения объемом 10 куб. м понадобится не меньше 300 кг камней. Этот подсчет только для печи из кирпича с периодическим циклом работы. Если же принцип действия устройства основан на постоянном поддержании процесса горения, то масса камней уменьшается почти в 2 раза. Это объясняется тем, что процесс горения дров поддерживает тепло камней.

Рассмотрим вариант надежного и теплоемкого сооружения – кирпичной печи с каменкой закрытого типа. Для изготовления корпуса устройства берется кусок металлической трубы, полученный путем разрезания вдоль. Параметры изделия следующие: диаметр равен 40 см, длина – 60 см. Печная конструкция дополнена резервуаром для получения горячей воды, размещенным в боковой части сооружения.

Листы из стали толщиной не менее 5 мм навариваются на трубу. Они выполняют опорную функцию при закладывании куска округлого изделия внутрь печной кладки. Для обеспечения герметичности корпуса к торцу трубы с обеих сторон привариваются листы из металла. К месту примыкания дымохода к печному корпусу прикрепляется металлический экран. Он будет предотвращать выход горячего воздуха через дымовую трубу.

С боковой стороны в печь с закрытой каменкой монтируется резервуар для горячей воды. Его параметры – 50х37х35 см, вместимость – 45 л. Для изготовления бака можно использовать сталь толщиной от 5 до 10 мм, при этом сторону, соприкасающуюся с топкой, необходимо выполнить из десятимиллиметрового стального листа.

Внутри печи для русской бани с закрытой каменкой сбоку монтируется труба для дымохода, снабженная круглой заслонкой. Одним концом изделие устанавливается на металлический бак, в кирпичной же кладке оно фиксируется с помощью проволочных хомутов.

Вверху печной конструкции располагается каменка для бани, в которой размещаются камни весом до 200 кг. В верхней части устройства предусматривается наличие крышки из оцинкованной жести. Ее можно приоткрывать, выпуская влажный воздух. Сбоку печи делается проем 20х25 см, куда плескается вода на камни для образования пара.

Предложенная модель печного оборудования универсальна: она может функционировать в режиме как непрерывной топки, так и периодического действия. Когда печь с закрытой каменкой работает в условиях постоянной закладки дров, то масса камней уменьшается вдвое.

Как проводится установка?

В первую очередь, необходимо снять замеры. Для этого представители нашей компании выезжают на объект, тщательно проверяют особенности строения, затем составляют смету. После этого можно приступать к процессу монтажа и проводить изоляцию конструкции с помощью огнеупорных материалов. Далее наши сотрудники устанавливают отопительное оборудование со всеми элементами, соединяют с дымоходом, приступают к внешней отделке.

Обращаем внимание на то, что в ходе работы специалисты обязательно проводят инструктаж по соблюдению правил пожарной безопасности и знакомят клиента с эксплуатацией печи. В конце составляется акт выполненных работ для подписания обеими сторонами

Сравниваем готовую и самодельный вариант

Для того, чтобы сопоставить рабочие и внешние качества готовых и самодельных сеток, составим небольшую таблицу:

ПоказателиЗаводская (готовая) сеткаСамодельная сетка
Внешний видАккуратный внешний вид, точные размеры, правильная формаВнешность изделия зависит от мастерства владельца, наличия качественного материала и инструментов
Опасность перегрева и деформацииКак правило, заводские модели изготавливаются из качественного металла и не деформируются в процессе эксплуатацииСохранение формы сетки зависит от качества материалов, отсутствия ошибок при сборке
Точность подгонкиЗависит от размера соединительных элементовСамодельные сетки можно идеально подогнать к имеющемуся дымоходу
Варианты дизайнаВ продаже имеются разные модели, которые выбирают исходя из собственных представлений о внешнем виде сеткиДизайн сетки можно выбрать самостоятельно, но не все варианты удается изготовить с должным качеством
Стоимость или величина расходовЦена готовых сеток зависит от формы и размеров и может быть довольно велика.Самодельные сетки как минимум вдвое дешевле готовых

Необходимо иметь в виду — и готовая, и самодельная сетка будут с одинаковым эффектом выполнять свои рабочие обязанности.

Какой вариант корзины для камней лучше

Одна из наиболее эффективных моделей каменки приведена на схеме. Высота сетчатого корпуса составляет 66 см, диаметр выбирается в зависимости от сечения дымохода.

Приведенная конструкция с коническим перфорированным днищем, по заявлению производителей, эффективно прогревает воздух, даже без обрызгивания камней кипятком. Горячий воздух, поднимающийся от печи, проникает через донные отверстия внутрь контейнера из сетки и прогревается до температуры более 100оС.

Специалисты рекомендуют приобретать сетки с минимальным количеством сварочных швов.

Проще всего изготовить корзину для печного камня из обычной сварной сетки пергон. Тонкая, в 2,5 мм проволока легко сгибается в цилиндр любого диаметра. Размер ячейки 40х40 мм.

Для контейнера диаметром в 300 мм потребуется отрезать полотно шириной 1200 мм и длиной 600 мм. Заготовку аккуратно сгибают на деревянной оправке и фиксируют с помощью мягкой обмоточной проволоки.

Такую сетку устанавливают на трубу дымохода и заполняют камнем всего один раз. После использования в течение нескольких месяцев проволока корзины перегорает, становится мягкой, после чего сетчатая оболочка быстро теряет первоначальную форму.

Если под рукой нет сеточного полотна с соответствующим размером ячейки, собрать корзину можно, уложив два-три слоя спиральной навивкой. Края оболочки обрезают и выравнивают по длине.

Чтобы придать дополнительную жесткость и прочность относительно мягкой оболочке из сетки, на края корзины одевают кольца, согнутые из тонких полосок нержавейки. Толщина металла обруча должна быть не менее 1,5 мм, ширина ленты составляет 35-40 мм.

Для крепления сетки для камней на трубе внутрь сетки устанавливают два разъемных стальных хомута на болтовом соединении. Диаметр нижнего хомута подбирают по диаметру выходного стакана дымохода, сечение срединного или верхнего определяют по вертикальному участку.

Кроме того, на срединный хомут нередко устанавливают дополнительную шпильку, с помощью которой трубу или сетку с камнями можно закрепить на стене парилки.

Критерии, по которым следует выбирать сетку

  • Толщина прутов. Если сетка изготовлена в виде ажурной корзины, то при нагреве камней и их весе, она может изогнуться и потерять свой товарный вид.
  • Материал для сетки. Лучшим материалом является жаропрочная сталь или нержавейка.
  • Цена сетки зависит от завода-изготовителя, материала, из которого она изготовлена. Сетка от известных производителей будет стоить дороже. Но дорогое изделие оправдывает свою высокую цену долгим сроком эксплуатации.

Установку сетки для камней на печь или дымоход надо доверить профессионалам, которые знают, как отцентровать ееу для камней на корпусе печки, чтобы не было перекоса в одну или другую сторону.

Заказать отделку русской бани или финской сауны, вы можете на нашем сайте или позвонив по телефону: 8 (499) 110-97-56.

44Вернуться к списку

Советы по сборке

После сооружения дымохода, а также некоторого времени использования важно позаботиться о регулярной очистке системы. Самый проверенный способ почистить дымоход – применение механических инструментов. Для этого подойдут специальные ерши, гири, в некоторых случаях лом и кувалда

Для этого подойдут специальные ерши, гири, в некоторых случаях лом и кувалда.

Работа трубочистом – занятие грязное, потому из бани заранее все выносят, поверхности закрывают газетами или пленкой:

Самый простой метод – использование специального ершика, которым можно прочистить дымоход. Ершик достаточно вставить в трубу, затем надлежит аккуратно толкать его вверх, пока не иссякнет сопротивление из-за накопившейся сажи. Его не следует вертеть вокруг оси, иначе есть риск, что он застрянет в трубе, и его придется доставать частями. Еще один действенный метод очищения дымохода – горение осиновых дров. Способ поможет при небольшом количестве сажи на поверхности трубы. При горении осиновых полен создается лучшая тяговая сила, которая способна вынести сажу из трубы.

  • Подобными свойствами обладают картофельные шкурки. Но для подготовки нужного количества материала придется вплотную заняться чисткой не одного килограмма овощей.
  • Частыми в применении стали современные способы защиты трубы от сажи с использованием химических средств. Современные препараты включают специальные компоненты, которые при сгорании выносят за собой сажу. Компоненты могут действовать в качестве разделителя сажи, она в результате сама отвалится со стенок трубы.

Считается, что лучшее время для чистки дымохода – после дождя. Во влажной среде проще осуществить уход за трубой. Своевременная чистка труб станет залогом качественного горения дров. Это позволит сохранить тепло в бане. О том, как сделать правильный дымоход для бани, смотрите в видео ниже.

Сначала о кирпичных конструкциях, что являются продолжением кладки печи. Узел прохода, называемый разделкой, выполняется путем расширения кладки до нормативных размеров, как показано выше на схеме. Получается, что при пересечении перекрытия надо выдержать толщину стенки в полтора кирпича (380 мм), а кровельного покрытия – в 1 кирпич (250 мм).

Стальные трубы для отвода газов обычно собирают из секций, вставляемых одна в другую. Причем смонтировать дымоход нужно таким образом, чтобы конденсат внутри газохода беспрепятственно мог стекать вниз. То есть, верхняя секция вставляется в нижнюю, это называют сборкой «по конденсату». Что касается модульных сэндвичей, то внутренняя труба вставляемой верхней секции должна войти в нижнюю, а внешняя – обхватить кожух нижней снаружи. Таким способом происходит отвод осадков, спокойно стекающих на землю.

  • Обязательно применяйте потолочно проходной короб, даже если используете сэндвич. Его заполняйте керамзитом, пеностеклом или минеральной ватой. Не засыпайте околотрубное пространство землёй, тем более песком. Песок имеет свойство сильно нагреваться и долго сохранять тепло.
  • Самая оптимальная высота дымохода – 4,5-5 метров. Пытайтесь придерживаться этих параметров.
  • Верхний край трубы должен возвышаться над коньком не меньше 50 сантиметров. Но, а если крыша плоская, то здесь уже высота должна быть не менее метра. При большой высоте дымохода, монтируются специальные оттяжки.
  • В парном помещении, если труба проходит возле стены или перегородки, то на стену обязательно устанавливается защитный экран. Он может быть в виде нержавейки или базальтового картона.
  • При монтаже «флешки» рекомендуется пользоваться специальным термо и атмосферостойким герметиком. Он отлично справляется с возложенной на него задачей. Кстати, во время сборки сэндвич дымохода, часто применяют тот же термогерметик, а иногда и обжимные хомуты.
  • Если используется горючий кровельный материал, то наличие искрогасителя обязательно. Его можно сделать самостоятельно, применив отработанный воздушный «КАМАЗовский» фильтр.
  • Старайтесь избегать стыков сэндвич труб в потолочном проходе. В этом месте дымовой канал должен быть цельным.

Предлагаем ознакомиться: Вентиляция в бане схема и устройство

Цитата мудрости: Если хочешь, чтобы мир изменился, стань этим изменением.

Выбор камней и их укладка

Камни необходимо подобрать из пород диабаза, талькохлорита или малинового кварцита. Они не только имеют красивый внешний вид, но еще и долговечность. Многие для каменки выбирают речную гальку. В этом случае нужно учесть, что она должна быть определенного размера. А перед укладкой обязательно нужно вымыть все камни.

Процесс укладки камней можно назвать забрасыванием. Нужно взять четыре больших камня одинакового размера и положить их в четыре разные стороны вокруг трубы. Это позволит сделать изделие равноудаленным. Затем остальные камни можно забрасывать сверху на эти.

Со временем из-за воздействия температуры сетка может деформироваться, а камни в ней проседать. Чтобы это не случилось нужно выбирать калиброванный камень или, другими словами, чтобы он был равен по размеру ширине между трубой и изделием. Также лучше выбирать круглый камень. Таким образом, он сможет сформировать ровный слой вокруг трубы. Мелкие же камни помогут закрыть пространство между большими камнями.

На первый взгляд, каменка, сделанная своими руками, может получиться невзрачной, но не стоит обращать на это внимание, ведь главное, не красота, а польза. Со временем можно ее преобразить и она прослужит долгие годы. Использовать сетку-каменку можно для любой печи, но только не из кирпича, потому что она имеет меньшую инерционность

Благодаря сетке на трубу из аккуратно уложенных камней в бане создастся другая атмосфера, она защит печь и воздух в парилке, а также здоровье человека. Печь в бане приобретает оригинальный вид, и времяпровождение будет приятным и долгим, а окружающие смогут оценить ваш труд по достоинству

Использовать сетку-каменку можно для любой печи, но только не из кирпича, потому что она имеет меньшую инерционность. Благодаря сетке на трубу из аккуратно уложенных камней в бане создастся другая атмосфера, она защит печь и воздух в парилке, а также здоровье человека. Печь в бане приобретает оригинальный вид, и времяпровождение будет приятным и долгим, а окружающие смогут оценить ваш труд по достоинству.

Сетка для камней съёмная

Устанавливается на первую одноконтурную трубу дымохода. В пространство между сеткой и трубу закладываются камни. Камни аккумулируют тепло и защищают от жесткого инфракрасного излучения от раскаленной первой трубы. Сетка разборная, позволяет установить её как на дымоход во время сборки так и на уже установленный дымоход.

Сетка для камней устанавливается у основания дымохода, пространство между сеткой и трубой заполняется камнями.Длина 580 мм, диаметр дымохода 115 мм, толщина нержавеющей стали 0,8 мм.

Сетка для камней устанавливается у основания дымохода, пространство между сеткой и трубой заполняется камнями.Длина 1000 мм, диаметр дымохода 115 мм, толщина нержавеющей стали 0,8 мм.

Сетка для камней устанавливается у основания дымохода, пространство между сеткой и трубой заполняется камнями.Длина 500 мм, диаметр дымохода 115 мм, толщина нержавеющей стали 1,0 мм – труба, 0,5 мм сетка.

Сетка для камней устанавливается у основания дымохода, пространство между сеткой и трубой заполняется камнями.Длина 1000 мм, диаметр дымохода 115 мм, толщина нержавеющей стали 1,0 мм – труба, 0,5 мм сетка.

Съемная сетка для камней, устанавливается у основания дымохода на существующий дымоход, пространство между сеткой и трубой заполняется камнями.Высота 300, 400, 500, 600 мм, диаметр – 300 мм, материал – конструкционная сталь.

Съемная сетка для камней, устанавливается у основания дымохода на существующий дымоход, пространство между сеткой и трубой заполняется камнями.Высота 700 или 800 мм, диаметр – 300 мм, материал – конструкционная сталь.

Съемная сетка для камней, устанавливается у основания дымохода на существующий дымоход, пространство между сеткой и трубой заполняется камнями.Высота 1000 мм, диаметр – 300 мм, материал – конструкционная сталь.

Сетка для камней съемная, устанавливается у основания дымохода на существующий дымоход, пространство между сеткой и трубой заполняется камнями.Высота 780 мм, диаметр – 300 мм, материал – конструкционная сталь.

Сетка для камней съемная, устанавливается у основания дымохода на существующий дымоход, пространство между сеткой и трубой заполняется камнями.Высота 725 мм, диаметр – 320 мм, материал – конструкционная сталь.

Сетка для камней съемная, устанавливается у основания дымохода на существующий дымоход, пространство между сеткой и трубой заполняется камнями.Высота 500 мм, диаметр – 300 мм, материал – нержавеющая сталь.

Сетка для камней съемная, устанавливается у основания дымохода на существующий дымоход, пространство между сеткой и трубой заполняется камнями.Высота 700 мм, диаметр – 300 мм, материал – нержавеющая сталь.

Сетка для камней съемная, устанавливается у основания дымохода на существующий дымоход, пространство между сеткой и трубой заполняется камнями.Высота 1000 мм, диаметр – 300 мм, материал – нержавеющая сталь.

Сетка для камней из съемная, устанавливается у основания дымохода на существующий дымоход, пространство между сеткой и трубой заполняется камнями.ШхДхВ – 250х250х460 мм, материал – нержавеющая сталь.

Сетка для камней съемная, устанавливается у основания дымохода на существующий дымоход, пространство между сеткой и трубой заполняется камнями.ШхДхВ – 250х250х600 мм, материал – нержавеющая сталь.

Сетка для камней съемная, устанавливается у основания дымохода на существующий дымоход, пространство между сеткой и трубой заполняется камнями.ШхДхВ – 250х250х450 мм, материал – нержавеющая сталь.



Как выбрать сетку для камней на печь

Выбор конкретной модели сетки для камней в бане зависит от размеров трубы и парилки. Для небольшой бани при мощности печи 5-7 кВт можно использовать самые легкие самодельные сетки. Если для бани куплена полноценная металлическая печь в 12-15 кВт, то, возможно, более рациональным будет использовать не сетчатую, а решетчатую конструкцию.

Эффективность сетчатых обечаек

Несомненным преимуществом сетки является ее малый вес и универсальность крепления. Большинство моделей сетки для камней на дымоход имеют хомутовое крепление, что позволяет устанавливать насадку на трубу диаметром от 100 до 150 мм.

Важно! Сетчатая обечайка получается достаточно мягкой и не создает дополнительных изгибающих напряжений, способных изогнуть трубу дымохода. У таких конструкций наименьший коэффициент экранирования каменистой засыпки, то есть все тепло, излучаемое камнями, легко передается в воздух помещения бани. Вылитый кипяток полностью превращается в пар и уходит в воздух, не встречая сопротивления со стороны металлической проволоки

Серьезным недостатком является то, что для изготовления используется проволока или готовая сетка из нержавеющей жаростойкой стали марки AISI430. Из-за высокого содержания хрома и кремния такой металл сложно гнуть, сваривать, резать ножовкой

Вылитый кипяток полностью превращается в пар и уходит в воздух, не встречая сопротивления со стороны металлической проволоки. Серьезным недостатком является то, что для изготовления используется проволока или готовая сетка из нержавеющей жаростойкой стали марки AISI430. Из-за высокого содержания хрома и кремния такой металл сложно гнуть, сваривать, резать ножовкой

У таких конструкций наименьший коэффициент экранирования каменистой засыпки, то есть все тепло, излучаемое камнями, легко передается в воздух помещения бани. Вылитый кипяток полностью превращается в пар и уходит в воздух, не встречая сопротивления со стороны металлической проволоки. Серьезным недостатком является то, что для изготовления используется проволока или готовая сетка из нержавеющей жаростойкой стали марки AISI430. Из-за высокого содержания хрома и кремния такой металл сложно гнуть, сваривать, резать ножовкой.

Сетка может быть до метра в высоту

Одна из наиболее популярных моделей сетки для печки в баню изготавливается из тонкой миллиметровой проволоки, в результате сама обечайка получается мягкой и эластичной, поэтому корпус приходится усиливать дополнительными кольцами. В нижней части устанавливается металлический конус. Это позволяет сделать сетку более жесткой, не дать камням выдавить стены, и одновременно защищает фланец печи от протекания не испарившегося кипятка.

Решетчатые конструкции

Решетка для камней на трубу обладает значительно большей прочностью, поэтому высота конструкции может достигать метра и более. Такая корзина изготавливается в виде вертикальных арматурных стержней, необязательно даже из легированного или жаростойкого металла, обвязанных в нижней и верхней части решетки стальными кольцами.

Такая решетка потребует укрепить дымоход бани

Используется на самых мощных печах для больших помещений бани. В эффективности теплоотдачи они практически не уступают сетчатой схеме, но при этом требуют особого внимания при установке на трубу. Так как при нагреве возникают значительные тепловые деформации, в результате труба дымохода может быть продавлена каменистой засыпкой.

Корзины на трубу из листового материала

Наиболее симпатичный и простой в изготовлении вариант решетки на трубу. Получается достаточно прочная и надежная решетка. К положительным качествам можно отнести изящный декоративный вид из хромированного металла.

К недостаткам обычно относят высокий коэффициент экранирования поверхности

Это значит, что вылитый сверху на камни ковш кипятка может привести к появлению очень мощной струи пара в самом неожиданном месте. Горячий пар, бьющий через отверстие в непредсказуемом направлении, может стать причиной получения ожогов.

Вопросы и ответы

Рассмотрим несколько наиболее частых вопросов, возникающих у большинства неопытных домашних мастеров:

Какая конструкция сетки надежнее — из листового металла, полос или проволоки?

Считается, что наибольшей прочностью и надежностью отличаются корзины из листового металла с частой перфорацией. Однако, с точки зрения надежности и эффективности, оптимальны стержневые конструкции — они прочнее сеток из полос, и не экранируют камни при теплоотдаче или испарении воды.

Какой внешний диаметр лучше выбрать?

В среднем, внешний диаметр сеток примерно в три раза больше диаметра дымовой трубы. Оптимальным размером считается 330 мм — камни достаточно надежно закрывают трубу, но и не создают слишком толстый слой, снижающий эффективность теплоотдачи.

Есть ли зависимость от высоты корзины?

Высота емкости не оказывает заметного влияния на теплоотдачу или парообразования. Оптимальным вариантом считается сетка, полностью закрывающая одноконтурный (однослойный) участок дымохода. Необходимо понимать — всегда можно уменьшить высоту каменной засыпки и получить нужный результат.

Какой способ соединения лучше, сварка или заклепки?

Сварные соединения в процессе остывания набирают напряжения, которые впоследствии могут деформировать корзину. Соединение на заклепки слабее в механическом отношении. Однако, оно более стабильное, точечное. Оно не способствует деформации обруча или цилиндра.

Как снизить вес каменки, если делается высокая корзина?

В таких ситуациях можно уменьшить диаметр верхней части. Она нужна только для создания экрана от инфракрасного излучения, поэтому, диаметр емкости не столь важен. Однако, не следует уменьшать его на слишком большую величину — труба должна быть полностью закрыта камнями.

Как регулируется тяга

Регулировка – это важнейший момент эксплуатации печного оборудования. При верном контролировании данного процесса можно добиться наивысшей эффективности от устройства, а также спасти здоровье жильцов дома. Даже при тотальном перекрытии перегородки все равно остается зазор для движения отработанных газов. Ее необходимо закрывать исключительно в заключительной части топки (после завершения горения дров и образования на них пепельного слоя). Согласно требованиям пожарной безопасности, в заслонке должно быть небольшое отверстие, через которое происходит слабый газообмен.

Учитывая важность данного элемента, необходимо останавливать свой выбор на проверенных производителях. Таких, как производственная компания Феррум
