Кладка печи своими руками — подробное руководство порядовки со схемами и чертежами

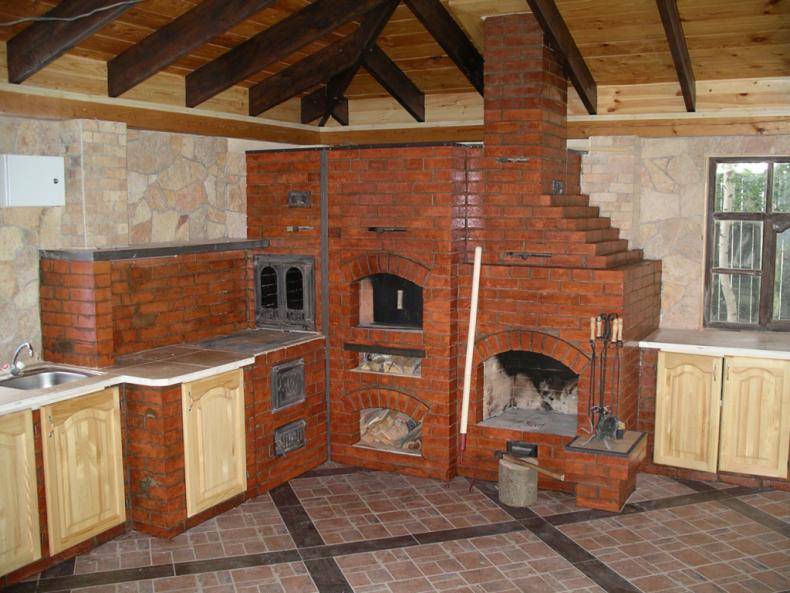

Виды топки

Печи различают по тому, как сложена топка. От это зависит способ использования устройства, качество пара.

По-черному

Старинный вариант оборудования. Дымоход отсутствует. Таким способом возводили печи наши предки.

Конструкция относится к ряду с повышенной пожарной опасностью.

Большинство печников отказалось от этого способа кладки топки.

По-серому

В сером варианте устройства печь оснащена дымоходом. Но он построен так, что часть отходов от горения (сажа, копоть) оседают внутри кирпичных стенок дымоходной трубы. Поэтому всегда есть риск возгорания внутри печи и перехода пламени на помещение.

По-белому

Имеется полноценный дымоход, через который весь дым выходит наружу, не попадая внутрь помещения.

В таких печах камни закрыты плотной крышкой из металла, дверцей (на выбор). Их открывают только после того, как прогорели все дрова.

Встречаются изделия, где камни отделяются от дымовых газов варочной плитой. Печь работает постоянно (для принятия бани выполняют подогрев) или периодически (тщательная единоразовая топка перед принятием бани).

Для отопления банных каменок рекомендуется пользоваться дровами лиственных пород. Они не выделяют смолянистой гари после прогорания. Дровяную печь проще регулировать и поддерживать ее температуру на одном уровне.

Укладка кирпича

Виды укладки кирпича и перевязка

На рисунке буквами обозначены:

  • укладка кирпича на постель;
  • укладка кирпича на ребро (ложок);
  • укладка кирпича на тычок;
  • правильная перевязка швов.

Также принято различать кладку по толщине, варианты показаны на рисунке.

Толщина кирпичной кладки

На рисунке буквами обозначены:

  • кладка в четверть (кирпичи ложатся на ложок);
  • кладка в полкирпича (постелью);
  • в две четверти (в полкирпича, но кирпичи укладываются на ложок);
  • в три четверти (ряд на ложок и ряд на постель);
  • в три четверти (ряды ложок и постель чередуются);
  • в кирпич.

Кроме приведенных выше вариантов возможны еще и другие, но как понятно толщина кирпича стены определяется размерами кирпича, т. е более подробно:

  1. если толщина стены равна ширине ложка или тычка, такая кладка читается в четверть;
  2. толщина равна ширине постели — в полкирпича;
  3. длине постели — в кирпич.

Дальше идут кратные и составные размеры — в два, три, четыре кирпича, в два кирпича с четвертью или с половиной и т. п.

Также кладку различают по виду швов (надо отметить, при кладке печей стараются добиться их минимального размера буквально в несколько миллиметров, в отличие от обычной кладки). Виды швов приведены на рисунке ниже.

Варианты выполнения швов кладки

На рисунке показаны следующие варианты швов:

  • Впустошовку — кладочный раствор не заполняет швы на глубину 5-10 миллиметров. Такие швы используются, если печь будет оштукатуриваться в дальнейшем, тогда часть штукатурного раствора заполняет образовавшиеся пазы и таким образом обеспечивается более крепкое сцепление с поверхностью.
  • Вподрезку — шов заполняется полностью, лишний раствор удаляется мастерком (подрезается)
  • В выпуклую расшивку — после подрезки специальным инструментом расшивкой шву придается особый профиль с декоративной целью.
  • Вогнутая расшивка — то же самое, но профиль не выступает за контур стены, а наоборот углубляется в нее (на фото в начале статьи показан вариант с такими швами)

Расшивка швов специальным инструментом

Теперь, когда мы разобрались с теорией, лучше на примере более подробно разобраться с вопросом — кирпичная отопительная печь порядовка. Для начала можете посмотреть видео в этой статье, затем рассмотрим две конструкции.

Печка с плитой для варки

Такая кладка небольшой печи из полнотелого кирпича своими руками – это самый простой и популярный вариант, пошаговая инструкция и фото прилагаются.

Габариты таковы:

  • глубина – 53 сантиметра;
  • ширина – 78 сантиметров.

Работа идет лучше и быстрее, если у мастера имеется все необходимое. Потому закупиться следует заранее, понадобятся:

  • колосниковая решетка;
  • красный полнотелый кирпич;
  • поддувальная дверца;
  • топочная дверца;
  • трубная задвижка;
  • чугунная плита на единственную конфорку.

Если печь работает на дровах, для нее не нужен огнеупорный кирпич. А красный необходимо выбирать очень тщательно, чтобы он был без неровностей и трещин. Его понадобится не больше 107 штук. Остальные пункты в перечне нужны в единственном экземпляре.

Приготовление кладочной смеси

Рецепт приготовления смеси для кладки довольно прост. Для нее понадобятся:

  • вода – 1 часть;
  • глина – 4 части;
  • просеянный песок – 8 частей.

Ингредиенты просто смешиваются между собой. Песок добавляется в последнюю очередь. Правильную консистенцию готового раствора на самом деле вычислить очень легко – он должен сползать с мастерка, не оставляя никаких следов. А во время кладки – не будет вытекать из швов (толщина которых не должна превышать 5 миллиметров).

Объем раствора рассчитывается по количеству имеющегося кирпича. В среднем одного ведра кладочной смеси достаточно для полусотни кирпичиков.

Закладка фундамента

Ширина основания должна быть приблизительно на десяток сантиметров больше, чем ширина печи. То есть, 88-90 сантиметров. Высота в каждом случае подбирается индивидуально. Но с тем расчетом, чтобы низ первого ряда кладки оказался на одном уровне с полом.

В том случае, если подполье глубокое (около 60 сантиметров), тогда выкапывать дополнительно яму не требуется. Хватит и опалубки по грунту. Ее размеры должны быть на пару сантиметров меньше, чем габариты готовой печи.

На дно укладывается пара слоев рубероида, чтобы защитить фундамент от воды. Уложив бетон, нужно оставить его на неделю в покое, чтобы он стал прочнее. И только потом можно выкладывать кирпичи.

Выкладывание рядов

Порядовка поможет не запутаться:

  1. Первый ряд кладется на слой глиняной смеси толщиной не больше пяти миллиметров.
  2. Выровняв основание, выкладывается затем второй. При этом нужно оставить свободный участок для поддувальной дверцы.
  3. Прежде чем устанавливать ее, к дверце надо прикрутить оцинкованную проволоку и зафиксировать ее кончики в швы.

Между дверцей и кирпичом необходимо оставить небольшой зазор – важно учитывать, что от высоких температур металл расширится. Перед монтажом рамку дверцы нужно обмотать влажным шнуром из асбеста.

Третий ряд должен перекрывать швы предыдущего. На данном уровне устанавливается колосниковая решетка в топливнике.
Следующая линия ставится на ребро с соблюдением перевязки швов, затем формируются стенки топочной. Прямо за этой камерой будет располагаться дымоход. Чтобы в дальнейшем было несложно очищать его дно, в задней стенке нужно оставить один кирпич без смеси. Его можно будет вынимать и таким образом удалять золу.

Внутри дымохода нужно сделать пару подставок из кирпичных кусочков – они будут опорой для внутренней перегородки.
Очередной ряд выкладывается уже плашмя с расчетом на то, чтобы оставить участок для топочной дверцы.

Если взглянуть на порядовку, в задней части печки можно увидеть стенки пары дымовых каналов. Их поверхность в ходе монтажа необходимо с большой тщательностью вытирать мокрой тряпкой от глины, которая будет проступать из швов

Это условие важно соблюсти, потому что только так можно обеспечить хорошую тягу.
Топочная дверца перекрывается на восьмом ряду. Важно не забыть зафиксировать в швах проволоку, как в случае с поддувальной дверцей

Здесь же в задней стенке топливной камеры необходимо установить кирпич с косым срезом. Это так называемый дымовой зуб. Он улучшит теплоотдачу и тем самым создаст препятствие для ускоренного выхода дымовых газов в дымоход.

По завершении девятого ряда, на кладочную смесь нужно уложить шнур из асбеста. Это требуется для улучшения герметизации стыков варочной плиты с кирпичом.
Выполнив десятый уровень, можно перекрывать топливник чугунной плиткой.
Уже после одиннадцатого уровня кирпича в трубе ставится дымовая заслонка. По контуру она точно так же уплотняется шнуром асбеста, заранее вымоченным в глине.

Последние два ряда отвечают за формовку стенок трубы. Когда они закончены, на печку устанавливается легкая труба из листового металла, которая затем выводится на крышу дома.

Видео поможет разобраться в деталях.

Печь с варочной плитой

В самом простом варианте такая конструкция имеет небольшие габариты (ширина 2, а глубина 3 кирпича – 78х53 см). Тем не менее, даже на такой ограниченной площади можно разместить одноконфорочную плиту.

Работа спорится, когда под рукой есть все необходимое.

Поэтому заранее купите следующие материалы и принадлежности:

  • Полнотелый красный кирпич – 107 шт;
  • Поддувальную дверку – 1 шт;
  • Колосниковую решетку – 1 шт;
  • Одноконфорочную чугунную плиту – 1 шт;
  • Топочную дверку – 1 шт;
  • Задвижку для трубы – 1 шт.

Огнеупорный кирпич для печки, работающей на дровах, не нужен. Его покупка – лишняя трата денег. А вот красный следует выбирать тщательно, отбраковывая треснутый и неровный.

Подготовка раствора

Кладочную смесь делают, перемешивая четыре части глины с одной частью воды и добавляя к ним восемь частей просеянного песка. Нормальная консистенция определяется просто: раствор легко сползает с мастерка, не оставляя на нем потеков. При кладке он не должен вытекать из швов.

Объем раствора определяют, ориентируясь на количество кирпича. При оптимальной толщине шва (3-5 мм) одного ведра хватает на 50 штук.

Подготовив кладочную смесь, можно приступать к закладке основания. Его ширину делают на 10 см больше ширины печи. Высоту фундамента подбирают такую, чтобы низ первого ряда кирпичей был на уровне пола.

Примерный прообраз печки

Если подполье достаточно глубокое (50-60 см), то копать яму под фундамент не нужно. Достаточно сделать опалубку по грунту размером в плане 76 х (51+10см). На ее дно укладывают два слоя рубероида для защиты от влаги. Уложив бетон, ему дают неделю для набора прочности после чего приступают к кладке.

Размеры рассматриваемой нами печи с варочной плитой — 3 х 1,5 кирпича (76х39 см).

Первый ряд ставят на слой глиняного раствора (4-5 мм). Выровняв основание по уровню, выкладывают второй, оставляя место для поддувальной дверки.

Перед монтажом дверки к ней нужно прикрутить мягкую проволоку и заложить ее концы в швы для лучшей фиксации.

В рамке чугунной дверки есть четыре отверстия для проволоки, служащей для фиксации в кладке

Для компенсации терморасширения металла, между дверкой и кирпичом оставляют зазор. Перед установкой ее рамку обматывают мокрым асбестовым шнуром.

Кладку третьего ряда ведут, перекрывая швы второго. На этом уровне в топливнике устанавливают колосниковую решетку.

Схема порядовки с 1 по 8 ряд

Четвертый ряд ставят на ребро, соблюдая перевязку швов, и формируют стенки топочной камеры. За ней будет находиться первый и единственный дымооборот (смотри разрез А-А на схеме №2). Для чистки его дна в задней стенке без раствора ставят так называемый вышибной кирпич, периодически вынимаемый для удаления золы. Внутри дымохода делают две подставки из кусочков кирпича для опирания внутренней перегородки.

Камни пятого ряда ставят плашмя, оставляя место для топочной дверки. В задней части печи на порядовке мы видим стенки двух дымовых каналов. Их поверхность во время работы нужно тщательно очищать мокрой тряпкой от выступающей из швов глины

Это важное условие для обеспечения хорошей тяги

Схема порядовки с 9 по 11 ряд

Подняв в кладку до восьмого ряда, перекрывают топочную дверку, заложив в швы проволоку, фиксирующую ее рамку. На этом же уровне в задней части топливной камеры ставят кирпич со скошенным торцом – дымовой зуб. Он улучшает тепловую отдачу, препятствуя быстрому выходу дымовых газов в трубу.

Закончив девятый ряд, по нему на глиняном растворе укладывают асбестовый шнур. Он необходим для герметизации стыков чугунной плиты и кирпича. На десятом ряду топливник перекрывают варочной плитой.

На одиннадцатом в трубе устанавливают дымовую задвижку. Ее по контуру также уплотняют асбестовым шнуром, смоченным в глине.

12 и 13 ряд — формирование стенок трубы. После их завершения на печь ставят легкую трубу из листового металла, выводимую на крышу.

Преимущества и недостатки печи

Среди положительных качеств отопительного устройства отмечают следующее:

  1. Дешевизна конструкции. Для возведения агрегата потребуется минимум материалов: красный кирпич, глина и песок.
  2. Экономичность. Коэффициент полезного действия самого простого устройства превышает 60%, а КПД усложненной конструкции составляет более 80%.
  3. Одинаково хорошо работает на различных видах твердого горючего.
  4. Функциональность (приготовление еды, отопление, теплое спальное место).
  5. Большая продолжительность работы печи позволяет протапливать ее раз в сутки.
  6. Обладает терапевтическими свойствами. Пища готовится в ней, не контактируя напрямую с огнем и перегретыми газами. При этом сохраняется оптимальная температура для приготовления блюд. Благодаря перечисленным особенностям канцерогены с токсинами в пище не образуются. Что касается отдыха на лежанке, то шесть часов сна достаточно, чтобы с утра чувствовать себя бодрым и собранным.
  7. Безопасность использования. Пламя горит глубоко в печи. Искры могут появиться лишь при сильном морозе.
  8. Долговечность. Срок службы превышает 30 лет.
  9. Интерьер комнаты с русской печью самобытен, не похож ни на какой другой.

Недостатки отопительного агрегата включают следующее:

  1. Возможность использования лишь твердого топлива, которое медленно горит. Быстро прогорающее же требует много воздуха, что чревато возникновением пожароопасной ситуации.
  2. Необходимость заготовки топлива.
  3. Низкая теплоотдача.
  4. Не подходит для многоквартирных домов из-за плохого дымооборота. При наличии лишь одного канала продукты горения будут выводиться из той печи, которую топят сильнее остальных, при этом другие агрегаты начнут дымить.
  5. Чтобы полностью протопить устройство при наступлении холодов, понадобятся сутки.
  6. Малейшие огрехи, допущенные при возведении агрегата, могут проявить себя во время эксплуатации.
  7. Занимает много места в доме.
  8. Необходимость избавляться от отходов.
  9. Внизу воздух не прогревается. Однако на сегодняшний день возможно создание оборудования с нижним подогревом.

Выбор дизайна для печки

Для разных жилых помещений подходят разные печные конструкции.

  • Знаменитая «шведка» снабжается плитой для приготовления пищи и камерой, выполненной в три канала. Маленькие дачи — идеальное место для выкладки таких печей: длина должна быть в районе 88-125 сантиметров. Они лучше всего работают в помещениях между кухней и залом.
  • Громадная русская печка снабжается не только всем необходимым для надёжной топки дровами, но и просторным местом для отдыха. Люди не боятся простудиться, если они регулярно лежат на подобной «кушетке».
  • Для тех, кто не откажется от маленькой отопительной камеры, подойдёт конструкция инженера Потапова: 211 кирпичей располагают по длине в 63 и ширине в 51 сантиметр.

Выбор кирпича для печки

При работе над традиционной системой отопления в расчёт берут две разновидности «строительных камней»: жаростойкие и керамические (желательно иметь марку облицовки не ниже М-150). Чем дороже компоненты, тем надёжнее дом будет поддерживать тепло.

Первая категория отличается пористыми участками и песочным цветом поверхности (он придаётся благодаря огнеупорной глине).

Свойство таких кирпичей — аккумуляция тепла:

  • После превращения дров в золу и затухания пламени тепло продолжает оставаться внутри.
  • Они также выдерживают температуры свыше 10 тысяч градусов Цельсия;
  • Однако, обкладывать ими наружную поверхность печи не рекомендуется — для этих целей вступают керамические кирпичи.

Раствор для печки

Для кирпичного «клея» применяют смесь воды, песка и (не очень жидкой) красной глины — такие компоненты гарантируют долговечность.

Для экономии времени хозяева домов приобретают готовые кладочные растворы, содержащие химические примеси и добавляющие больше стойкости к используемым в работе материалам.

Преимущества закрытой каменки


Пример печей с закрытым типом каменки Первые бани, построенные «по-черному», строились таким образом, чтобы камни лежали на пути огня. Имели прямой контакт с пламенем, за счет чего раскалялись докрасна. Сейчас такой тип бань встретить можно редко ввиду большого количества хлопот, связанных с эксплуатацией постройки. Открытая каменка, выполненная своими руками или приобретенная, не имеет прямого контакта с огнем. Температура камней повышается, благодаря контакту со стенками печи, тепло передается от камня к камню.

Чем большей будет площадь соприкосновения камней с нагретой огнем стенкой, тем быстрей и лучше они прогреются. Имеются котлы, в которых камни располагаются тонким слоем, почти полностью прижимаясь к одной из нагретых стенок. Подобная конструкция легко справляется с генерацией требуемого количества пара и нагревом парилки.

Имеются модели с двумя типами каменки, открытым и закрытым, установленными одновременно. Но приобретать подобный тип печи нет смысла. Продуктивней для прогрева камней использовать закрытую каменку, конструкция которой похожа на духовой шкаф.


Построенная своими руками печь с закрытым типом каменки

Во время прогрева помещений дверь «духовки» закрывается, и жар идет сквозь камни, быстро их нагревая. После прогрева дверца открывается, оставаясь в таком положении до конца банных процедур. Выходит, что вначале температура в бане высокая, влажность низкая. Постепенно воздух остывает, насыщается влагой.

Закрытая каменка может быть построена в двух вариантах:

  1. Периодического действия. Через печь при данном виде конструкции проходит весь дым и отчасти пламя. Пока дрова полностью не сгорят, открывать дверцу нельзя. Каменная поверхность будет подвергнута налету сажи, и если на камень потом налить воды, вся сажа распространится по помещению. Здесь камня класть много не нужно, ведь контакт со стенкой только с одной стороны, отчего верхняя часть кладки может прогреваться недостаточно.
  2. Постоянного действия. Огонь и дым полностью изолированы от камней. Каменка изолирована, и ей можно пользоваться как во время топления бани, так и после этого.


Фирменная печь с закрытым типом каменки Преимущества закрытых каменок:

  1. Прогрев камней очень глубокий. Благодаря этому создается отличный пар. Это и есть основное, ради чего каменку делают закрытой.
  2. Высокая скорость нагрева камней. Не требуется протапливать баню несколько часов, ведь для нагрева обычно хватает минимального количества времени, в зависимости от количества камней и объема конструкции.
  3. Тепло держится очень долго по сравнению с другими типами печей. Баню можно не подогревать дровами длительное время, но пар от камней будет еще долго держаться.
  4. Возможность регулировки температуры в помещении. При открывании дверцы каменки, температура в комнате сразу начнет повышаться, ведь придет значительный приток тепла. Если становится жарко, дверцу можно прикрыть. Даже при заливании каменки водой можно ненадолго закрыть дверцу, после чего камни снова прогреются за счет внутреннего жара.

Преимущества и недостатки


Главное достоинство подового горения — экономия дров: 10 кг сгорают за 12 часов Подовые печи для обогрева жилья и готовки пищи имеют положительные и отрицательные качества. К достоинствам можно отнести:

  • Возможность установки в печи для кухни нескольких ярусов и регулировка температуры каждого отдела. Это позволяет одновременно готовить много блюд.
  • Быстрый прогрев большой площади.
  • Возможность создания подовой печи своими руками. Порядовка, схемы и чертежи представлены в интернете.
  • Экологичность. Печь не загрязняет дымом атмосферу. Минимальный выброс углекислого газа.
  • Простота эксплуатации. Сложность может возникнуть только в обращении с топливом из древесины.
  • Долговечность.
  • Высокий КПД, достигающий 82%. Печь может гореть в течение длительного времени (около 10 кг дров прогорают за 12 часов).
  • Безопасность. Домашняя печь отличается хорошей пожаробезопасностью при соблюдении условий пользования.

Недостатки:

  • В конструкции может использоваться только один источник тепла.
  • Невозможность топки углем, торфом и другими видами топлива.
  • Сложность кладки кирпичной модели. Требуется вызов специалиста, на что нужны дополнительные финансовые затраты.

Разновидности

Важно понимать, какие бывают шведские печи, поскольку от этого будет зависеть схема кладки и расположения в доме. Популярны такие модели:

  • с камином, когда плита для варки развернута в сторону кухни, а в гостиную будет направлен каминный очаг;
  • печь шведка с плиткой и духовкой – используется для отопления помещения полностью;
  • с лежанкой для комфортного отдыха с одновременным обогревом дома.

Вне зависимости от выбранного вида конструкции, требуется правильно определить параметр сечения трубы. Для этого нужно узнать:

  • габариты топочной камеры посредством умножения длины топки на ее ширину и высоту;
  • удельную теплотворность топлива – применяются табличные данные.

При расчете теплоотдачи теплотворность в удельных единицах умножают на объемные характеристики топки. Полученное значение множат на:

  • КПД – 40%;
  • уровень сгорания – 80%;
  • степень загрузки топливом – 63%.

Подходящая модель котла для бани

Прежде всего, потребуется найти или спланировать самостоятельно наиболее оптимальный вариант котельно-отопительной установки. Собрать банный котел своими руками несложно, потребуется лишь минимальный набор слесарных инструментов, сварочный аппарат и резак, листовой металл и стальные трубы. Более сложно проблемой будет подбор своими руками чертежей на котел в баню. На этом этапе работы всегда возникают трудности с характеристиками и устройством котельной установки.

В качестве образца дровяного котла для бани можно использовать отопительные печи двух типов:

  • Маломощный котел-буржуйка на 4-5 кВт тепла, рассчитанный на обогрев небольшой парилки площадью 4-5 м2 и получения 40 л кипятка;
  • Большой котел-печка на дровах тепловой мощностью не менее 20 кВт, рассчитанный на отопление полноразмерной парилки в 7 м2 и подогрев воды в объеме до 70 л.

К сведению! Котлы промежуточной мощности, от 5 до 12 кВт, для любой бани, в том числе для дачи или загородного участка, можно получить простым масштабированием, увеличением или уменьшением понравившейся модели.

Отопительно-варочные голландские печи

Принцип работы всех печей голландок элементарен — разогретый воздух идет по искусственно удлиненному пути до дымохода, но схемы конструкций различаются:

  • Формами — прямоугольник, круг.
  • Размерами.
  • Присутствием дополнительного оборудования (плита, духовка, лежанка).
  • Системами распределения газов: многоканальная и колпаковая. Последняя — более эффективна, так как имеет высокий КПД — при сгорании топлива, тепло остаётся в камерах. Холодный воздух, попавший в разогретую печь, проходит насквозь, минуя камеры. Многоканальная система, в свою очередь, проще в возведении, количество каналов может достигать шести.

С плитой

Такая конструкция отличается от типовой тем, что оснащена варочной поверхностью на 3—5 ряду от топки. Наилучший материал для такой части — чугунная плита толщиной 5—8 мм.

Плита может быть сплошной, только для разогрева пищи, или с установленными в ней конфорками для приготовления еды. Конфорок может быть несколько.

С варочной поверхностью и духовкой

Эта конструкция голландки оснащена еще и духовым шкафом. Духовка может устанавливаться над плитой или сбоку от топки.

Первое положение предпочтительнее, поскольку горячий воздух в этом случае равномерно огибает всю площадь духового шкафа. Находясь сбоку от топки, конструкция нагревается преимущественно с одной стороны.

Расчёт основных параметров

Прежде чем выбрать рабочий проект отопительного прибора, необходимо сделать предварительный расчёт согласно параметрам конкретного помещения. Наиболее точным методом является определение размеров исходя из теплоотдачи печи. Чтобы не вдаваться в сложные выкладки, для хорошо утеплённых домов используют упрощённую схему расчёта, предложенную И. В. Кузнецовым. Этот способ использует усреднённую тепловую мощность, снимаемую с одного квадратного метра поверхности агрегата (ТМЕП). Для обычной топки берут значение 0.5 кВт/кв. м, а при необходимости интенсивного нагрева, которое возникает при сильном похолодании — до 0.76 кВт/кв. м.

В принципе, уже этих значений достаточно для того, чтобы подобрать подходящий проект из тех, которые можно найти в свободном доступе. Если же имеющиеся варианты по какой-либо причине не подходят, то потребуется рассчитать параметры основных элементов печи и спроектировать собственную конструкцию.

Топка

Размеры топки определяют исходя из максимального объёма топливной закладки. При этом количество горючих материалов рассчитывают, используя их теплотворную способность и удельный вес, ориентируясь на требуемую мощность. Объём топливника должен быть больше полученного значения в 2–3 раза, что позволит перетапливать печь при экстремально низких температурах. Рассчитывая размер топочной части, необходимо учитывать, что максимальная закладка не должна превышать 2/3 объёма камеры сгорания. Кроме того, размеры топки и всех её составляющих надо подогнать под размер используемых для кладки печи кирпичей. В своих расчётах можно использовать специальные таблицы, разработанные с учётом необходимости обогрева помещений различной квадратуры.

Таблица расчётов основных элементов кирпичной печи

Зольник

Высота зольника зависит от типа используемого топлива. Для малозольных горючих материалов типа угля или торфобрикетов эту величину принимают равной 1/3 высоты топливника. Если же печь будет топиться дровами или пеллетами, то высоту зольной камеры необходимо уменьшить до 1/5.

Печная труба

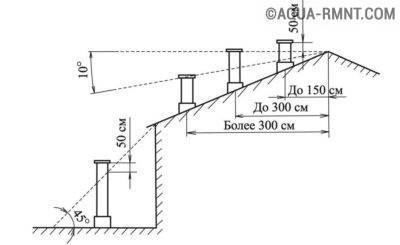

При расчётах дымохода следует учитывать, что место его установки должно соответсвовать СНиП

В отличие от газового отопительного оборудования, дровяные печи не требуют большой тяги, поэтому лучшей формой дымового канала будет прямоугольник. При расчёте печной трубы учитывают, что сечение поддувала не должно превышать площадь её газохода, при этом все значения подгоняют под размеры стандартного кирпича. Поскольку точное проектирование требует оперировать множеством данных и параметров, то лучше всего воспользоваться одной из специальных программ. Тем не менее для наиболее распространённых случаев (отсутствие изломов дымового канала, вертикальный ход, прямоугольное сечение, высота от 4 до 12 м) можно воспользоваться усреднёнными значениями для печей мощностью до 14 кВт:

  • Менее 3.5 кВт — 140х140 мм.
  • 5 – 5.2 кВт — 140х200 мм.
  • От 5.2 до 7.2 кВт — 140х270 мм.
  • От 7.2 до 10.5 кВт — 200х200 кВт.
  • 5 – 14 кВт — 200х270 мм.

Для расчёта количества необходимого материала лучше всего использовать специальные таблицы. Ниже приводим одну из них.

Расчёт количества кирпичей

Заключение

Принцип действия банных печей несложен. Сгорая, топливо образует разогретые газы, нагревающие печные стенки, камни и гидробак. Отработанные газы уходят через дымоотводящий канал.

Как выложить печку для дачи, не отличающейся большими размерами? Аналогично. Проект потребует небольшой коррекции, в соответствии с габаритами постройки. Или можно соорудить отопительный агрегат по иной схеме.

Качественная кладка сама по себе характеризуется наличием декоративной составляющей. Но, при желании, художественный эффект можно усилить. Отличным покрытием служит термостойкая плитка – керамический гранит, изразцы, клинкер. Облицовку можно выполнить самостоятельно, но если в своих силах уверенности нет, лучше позвать на помощь специалиста.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
