Объем устройств
Сфера использования беспроводных устройств очень широка. Модели устанавливаются в квартирах, где необходимо установить тумблер или передвинуть старый традиционный выключатель, но этому препятствуют конструктивные особенности помещения, техники и мебели.В случае острой необходимости беспроводной выключатель можно установить не только на стену, но и на зеркало или внутрь одной из полок шкафа. Вне зависимости от места расположения модуль будет хорошо работать и обеспечит удобное управление осветительными приборами
Чтобы исправить ошибки неправильной разводки, больше не нужно демонтировать наружную отделку стен и сверлить новые пазы. Установка беспроводного переключателя немедленно решит проблему. Его можно разместить в любом удобном месте, навсегда забыв о тонкостях системы домашнего освещения.Установка беспроводного устройства – наименее трудоемкий и экономически выгодный способ обеспечить комфортное управление системой освещения. Коммутатор также можно устанавливать в помещениях с повышенной влажностью и резкими перепадами температуры
Недостаток свободного места в жилом помещении – еще одна причина для установки беспроводного модуля. Устройство можно разместить на минимальной площади и даже встроить в любую мебель.
Для деревянных строений, где электромонтажное оборудование связано с обеспечением повышенных мер безопасности, более чем актуальны беспроводные элементы. Конечно, можно устроить внешнюю проводку, однако это не всегда соответствует интерьеру и часто портит привлекательность помещения.
Кроме того, открытые электрические кабели уязвимы для механических повреждений, причиняемых жильцами, детьми и животными. Чтобы обезопасить себя и свой дом, разумнее установить беспроводные модули и больше не беспокоиться о форс-мажорной ситуации (пожар, короткое замыкание и т.д.)Организация скрытой проводки в деревянной конструкции проблематична и опасна. Палочкой-выручалочкой для владельцев станет накладной беспроводной выключатель. Для установки не обязательно вызывать электрика. Работа несложная и с ней справится даже неопытный домашний мастер
Если помещение разделено на места, каждое из которых требует своего типа освещения, то вовсе не обязательно проделывать колоссальную работу и тянуть проводку ко всем выключателям.
просто установите беспроводное устройство, которое может управлять несколькими источниками света, и используйте пульт дистанционного управления, чтобы включать или выключать свет по мере необходимости.
Когда все ремонтные работы в помещении полностью завершены и стены отделаны финишным слоем (обои, ткань, краска, плитка, ламинат и т.д.), но нужно срочно оборудовать еще один выключатель, смысла в разборке нет доводка и пробивка дополнительных канавочных каналов.
лучше всего установить удобное беспроводное устройство. Это займет минимум времени и никак не повлияет на внешний вид помещения.
Беспроводные модули созданы просто для управления системой освещения в больших коттеджах, конференц-залах, длинных коридорах и других больших помещениях. Они позволяют включать свет на большом расстоянии от помещения или даже от улицы.
Если здание имеет историческую ценность (старые дома, музеи и т д.) и изменения интерьерных решений считаются недопустимыми, используйте беспроводные выключатели. Они обеспечат полный контроль над системой освещения и легко «спрячутся» в мебели, не выдавая своего присутствия и принадлежности к современной жизни.
Сделать свой дом более комфортным — отличный повод установить беспроводную систему. Он позволит владельцам управлять освещением комнат и подсобных помещений буквально нажатием кнопки и регулировать интенсивность светового потока в соответствии с личными потребностями и предпочтениями.
Как подключить сенсорный выключатель света. Подключение одноклавишного сенсорного выключателя Livolo VL-C701R
Итак, давайте разберемся, как подключить сенсорный выключатель света 220 Вольт. По сути его ни чем не отличается от схемы подключения одноклавишного выключателя.
На корпусе выключателя имеются две клеммы промаркированные как «L-in» и «L-load». Клемма «L-in», дословная аббревиатура которой звучит как – «live line terminal». Если воспользоваться электротехническим переводом то означает это примерно следующее: «live line» – линия под напряжением, «terminal» — контакт, контактный винт. В общем, это контакт для подключения ФАЗНОГО провода (тот который пришел с распредкоробки).
Клемма «L-load» в руководстве по эксплуатации называется «lightin terminal», переводится примерно так: «lightin» — осветительные приборы, «load» — нагрузка. То есть это контакт для подключения провода, уходящего на осветительную нагрузку (провод который идет на лампу или люстру).
Как видите ничего сложного в этом «электронном чуде» нет, все как в обычном выключателе две клеммы «фаза–вход», «фаза-выход». Зачищаем провода на нужную длину и подключаем к клеммам.
Если вы устанавливаете сенсорный выключатель взамен старого, просто откручиваем провода от старого и подключаем к новому. Главное определиться, где фаза и подключить ее к нужному контакту сенсорного выключателя света (контакт «L-in»).
Единственное что я бы посоветовал, если используете кабель с многожильной жилой, пользуйтесь наконечниками НШВИ. У сенсорного выключателя клеммы винтового типа и если запихнуть туда голую многожильную жилу при затягивании можно легко ее передавить.
Что предлагает рынок?
Широкий ассортимент беспроводных дистанционных выключателей позволяет выбрать изделие с учетом цены, характеристик и внешнего вида.
Ниже рассмотрим лишь несколько моделей, которые предлагает рынок:
- Fenon TM-75 — выключатель с дистанционным управлением, выполненный из пластика и рассчитанный на напряжение 220 В. К особенностям устройства стоит отнести наличие двух каналов, 30-метровый радиус действия, наличие пульта ДУ и функцию включения с задержкой. К каждому каналу можно подключить по группе осветительных приборов и управлять ими. Беспроводный выключатель Fenon TM-75 можно использовать с люстрами, точечными, светодиодными и трековыми светильниками, а также другими приборами, работающими от 220 Вольт.
- Inted 220V — беспроводный радиовыключатель, предназначенный для крепления на стене. Он имеет одну клавишу и устанавливается в комплексе с приемным блоком. Рабочее напряжение изделия составляет 220 Вольт, а радиус действия 10-50 метров. Крепление беспроводного выключателя света производится с помощью саморезов или на двухсторонний скотч. Корпус выполнен из пластика.
- INTED-1-CH — выключатель света с дистанционным управлением от ДУ. С помощью этой модели можно управлять источниками света дистанционно. Мощность ламп может составлять до 900 Вт, а рабочее напряжение изделия равно220 В. С помощью радиовыключателя можно управлять оборудованием, включать и отключать свет или сигнализацию. В основе изделия лежит приемник и передатчик. Последний имеет вид брелока, имеющего небольшой размер и передающего сигнал на расстояние до 100 м. Корпус изделия не имеет защиты от влаги, поэтому при монтаже на улице необходимо предусмотреть дополнительную защиту.
- Беспроводный сенсорный выключатель с управлением через пульт ДУ. Изделие крепится на стене, отличается небольшими габаритами и выполнено из закаленного стекла и ПВХ. Рабочее напряжение составляет от 110 до 220В, а номинальная мощность — до 300 Вт. В комплектацию входит выключатель, пульт ДУ и болты для крепления аксессуара. Средний цикл жизни составляет 1000 нажатий.
- Inted 220 В на 2 приемника — беспроводный выключатель освещения для крепления на стене. Управление производится с помощью двух клавиш. Корпус выполняется из пластика. Рабочее напряжение составляет 220 В. Количество независимых каналов — 2.
- BAS-IP SH-74 — беспроводный радиовыключатель, имеющий два независимых канала. Управление производится с помощью мобильного телефона на операционной системе Андроид. Для работы необходимо установить приложение BAS. Модель SH-74 применяется для управления лампами накаливания, имеющими мощность до 500 Вт, а также лампочками дневного света (ограничение по мощности — 200 Вт).
- Feron TM72 — беспроводный выключатель, управляющий освещением на расстоянии до 30 метров. Источники света объединяются на приемный блок, а включение и отключение производится с помощью пульта. В модели TM72 предусмотрено два канала, к каждому из которых можно подключить определенную группу устройств. Изделие имеет большой запас по мощности на один канал (до 1 кВт), что позволяет подключать различные типы источника света. Большим плюсом модели является наличие задержки, равной от 10 до 60 секунд.
- Беспроводный 3-канальный выключатель на 220В Smartbuy предназначен для подключения источников света на три канала с ограничением по мощности до 280 Вт. Номинальное напряжение питания составляет 220 В. Управление производится от пульта ДУ, имеющего диапазон действия, равный 30 метрам.
- Z-Wave CH-408 — радиовыключатель настенного типа, позволяющий программировать различные сценарии управления световыми приборами. При необходимости к нему можно подключить до восьми выключателей. Из дополнительных возможностей стоит выделить управление Z-Wave устройствами (до 80-ти) и удобство настройки вне зависимости от главного контроллера. Устройство питается от двух батареек, при разряде которых подается соответствующий сигнал. Обновление прошивки производится по сети Z-Wave. Максимальное расстояние до контроллера не должно превышать 75 метров. Класс защиты — IP-30.
- Feron TM-76 — беспроводный выключатель освещения, который управляется дистанционно с помощью радиосигнала. Приемник соединяется с источниками света, а пульт ДУ управляет приемным блоком на расстоянии до 30 метров. Модель Feron TM-76 имеет три независимых канала, к каждому из которых можно подключить свою группу осветительных приборов. Управление в этом случае будет производиться раздельно, с помощью пульта. Максимальный запас мощности составляет до 1 кВт, что позволяет подключать лампы различных типов (в том числе и накаливания). Рабочее напряжение составляет 220 В.
Технические характеристики сенсорного выключателя livolo
В наше время, сенсорное управление присутствует почти во всех бытовых приборах. Повседневное использование этой технологии, привело к внедрению такой функции в выключателях освещения. Передняя панель устройства изготовлена из оптического стекла OptiWite имеет необычный дизайн, что позволяет ему найти свое место в любом интерьерном решении.

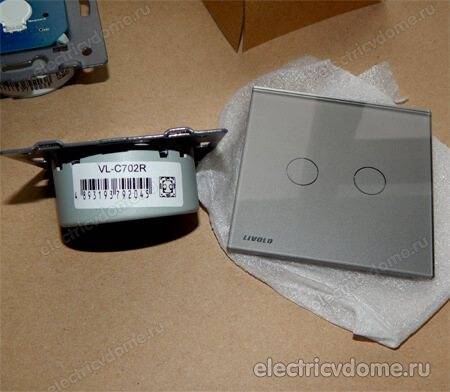

По своим техническим характеристикам, сенсорный выключатель света VL-C701R и VL-C702R ничуть не уступает классическому кнопочному выключателю.
Основные технические характеристики:
- 1. Максимальная подключаемая нагрузка: 1000W;
- 2. Максимальный ток нагрузки: 5 А;
- 3. Напряжение питания: до 250 Вольт (частота 50-60 Гц.);
- 4. Собственное потребление: менее 0.1 мВт;
- 5. Механический ресурс: 100 тыс. переключений;
- 6. Расстояние дистанционного управления: до 30 м;
- 7. Температура окружающей среды: от -30°С до +70°С (влажность 95%);
- 8. Размеры (в*ш*г): 80мм * 80мм * 40мм;
- 9. Степень защиты корпуса: IP20.
Какие типы ламп допускается коммутировать сенсорным выключателем света? Дорогие друзья как вы знаете, на сегодняшний день очень актуальна проблема мигания светодиодных и энергосберегающих ламп. Виной всему подсветка, которая используется в выключателях освещения. Я неоднократно писал об этом в своих статьях если вы еще не в курсе, то можете ознакомиться с одной из них причина мигания светодиодной лампы в отключенном состоянии. Там описана не только причина, но и способ ее решения.
Компания livolo уверяет, что с сенсорными выключателями их фирмы допускается использовать любые типы ламп, начиная от обычных ламп накаливания и заканчивая привычными уже всем светодиодными лампами и лентам. Но есть в этой бочке меда своя ложка дегтя.
Единственным недостатком VL-C701R(VL-C702R), является подсвечивание (или мигание) светодиодных и люминесцентных ламп малой мощности (до 15 Вт), при отключенном выключателе. То есть если к выключателю будут подключены лампа (лампы) общей мощностью менее 15 Вт, то возможно появление мигания лампы в отключенном состоянии.
В качестве решения данной проблемы компания Livolo предлагает использовать специальные LED адаптеры. Я такой адаптер не покупал. Мы это проверим уже в видео обзоре — смотрите в скором времени на канале ЮТУБ.
Немного про маркировку обозначений
Как вы успели заметить дорогие друзья, в тексте данной статьи присутствует маркировка обозначений, такая как VL-C701R и VL-C702R. Все эти цифры и буквы несут в себе какую-то информацию, давайте попробуем расшифровать китайскую логику.
Маркировка каждого сенсорного выключателя начинается с букв «VL» это хорошо зашифрованное название фирмы . Сразу после дефиса идет кодировка «W, R, C6, C7, C8» – это обозначение серии устройства. Следующие после серии в коде идут цифры (01, 02, 03 …) – это обозначение количества коммутируемых линий (то есть одно-, двух-, трехклавишный выключатель). В конце списка идет латинская буква (может быть несколько). R – возможность радиоуправления; S – проходной выключатель; D – диммируемый сенсор; T – выключатель со встроенным таймером (отключается через 30 секунд).
Сфера применения
Первоначально данный вид коммутаторов планировалось использовать для включения / выключения освещения, но конструкция оказалась настолько удачной, что сфера ее применения существенно расширилась. Сегодня большинство современных бытовых приборов имеют сенсорное управление, в качестве примера можно привести кухонные печи, вытяжки, микроволновки и т.д.
Вытяжка для кухни Cata Midas 900
Единственное ограничение на подключение к сенсорным коммутаторам — мощность оборудования, ее допустимые параметры указываются в паспорте устройства.
Дополнительные функциональные возможности
Современная техническая база сделала возможным установку микроконтроллеров в электронный блок управления сенсорным выключателем, позволило существенно расширить функционал коммутаторов и позволило им вписаться в концепцию умного дома. Управлять такими коммутаторами можно голосом, инфракрасным или радио пультом, смартфоном через WI-FI или программируемым таймером.
Сенсорный выключатель можно подключить к системе «умный дом» и управлять им используя мобильный телефон
Тройной сенсорный коммутатор Sesoo и датчики движения
Некоторые производители, например, Livolо выпускают сенсорные выключатели с функцией диммера или управляющие совмещенными розетками, к которым может подключаться практически любой бытовой прибор.
Сенсорный выключатель Ливоло с блоком розеток
Тонкости подключения
Монтаж сенсорного выключателя ничем не отличается от установки обычного устройства. Он проходит в несколько этапов:
- отключить электричество;
- снять старый выключатель;
- снять с нового изделия верхнюю панель;
- соединить провода с предназначенными для них клеммами;
- поставить рабочий механизм выключателя в монтажную коробку;
- закрепить устройство, используя распорки и специальные винты;
- зафиксировать панель.
Подключение двухклавишной модели осуществляется по такой же схеме. Чтобы не запутаться, рекомендуется использовать те кабели, которые имеют разноцветные жилы.
Аналогично подключаются и проходные выключатели. Они позволяют управлять источником света или техникой из разных мест. Это удобно при наличии в квартире/доме длинного коридора.
Топ-4. UBARO ЕС AC100-240
Рейтинг (2021): 4.90
Учтено 8021 отзыв с ресурсов: АлиЭкспресс
- Номинация
Лидер продаж на АлиЭкспресс Эту модель купили более 14 тысяч раз, а число положительных отзывов на АлиЭкспресс перешагнуло за отметку 8 тысяч.
- Характеристики
- Средняя цена: 486,49 руб.
- Количество заказов: 14077
- Управление: касанием
- Размер: 86х86х35 мм
Одна из самых бюджетных моделей с неплохими характеристиками. Выглядит стильно, работает даже без транзистора. Сенсорная панель стеклянная. Рабочий механизм устанавливается в обычную монтажную коробку. Есть световой индикатор – синий цвет при включенном свете, красный – при выключенном. Однако на улице или ванной комнате такую штуку не поставишь – защита от воды формальная. Не всем нравится и беззвучная работа сенсорного выключателя – при переключении привычного щелчка здесь нет. Но для кого-то это плюс. Явный минус – это отсутствие дистанционного управления светом, однако для ценовой категории это нормально.
Плюсы и минусы
- Высокая чувствительность
- Простая установка
- Инструкция на русском
- Световой индикатор
- Нет защиты от воды
- Без дистанционного управления
Купить на AliExpress.com
10 лучших производителей автоматических выключателей
Критерии выбора
К выбору сенсорного выключателя следует подходить ответственно. Первым делом необходимо узнать у продавца максимальное и минимальное допустимые значения тока и напряжения. Если с характеристиками сети в квартире они не совпадают, придётся дополнительно установить стабилизатор.
Кроме того, внимание необходимо обратить на то, сколько одновременно устройств будет подсоединено к одному аппарату, необходим ли диммер или таймер, а также будет ли устройство работать от датчиков или пульта. После выбора устройства по указанным характеристиками можно переходить к выбору его оформления
Типы сенсорных выключателей
Сенсорные выключатели бывают нескольких видов:
- емкостные;
- оптико-акустические;
- с пультом управления;
- с таймером.
Чтобы сделать правильный выбор под свои потребности, рассмотрим каждый вид подробнее.
Емкостные
Популярный вид выключателя. Сенсорный датчик очень чувствительный, срабатывает при приближении людей, когда руку подносят к сенсорной поверхности или проводят рядом с ней. Такой выключатель будет актуален на кухне, потому что к нему не надо прикасаться, чтобы он сработал.
Такие выключатели стильно смотрятся и удобны в использовании. За ними легче ухаживать, чем за обычными выключателями с клавишей.
Оптико-акустические выключатели
Эти выключатели реагируют на звук или движение, происходящие в зоне действия датчика. Когда в комнате никого нет, свет отключается. Они позволяют экономить электроэнергию. В квартирах такие выключатели используются редко. Их чаще ставят в местах общего пользования для подсветки помещений или открытия дверей, которые «чувствуют» приближение посетителя.
С пультом управления
Выключатели с пультом особенно удобны в доме, где проживают дети или люди с ограниченными возможностями. Пригодятся, если выключатель расположен неудобно или детям до него трудно дотянуться. А еще они дарят комфорт, когда нет желания вставать с кровати, чтобы выключить свет или прибор, опустить шторы.
С таймером
Таймер позволяет включать и выключать прибор или свет в определенном режиме. Выключатели с таймером универсальны. Они удобны в использовании, работают с любым типом ламп: светодиодные, галогеновые или лампы накаливания.
Их преимущество — безопасность. Если произойдет замыкание, выключатель автоматически перейдет в выключенное положение.
Выключатели оснащены индикаторами, которые показывают включен ли он в данный момент. А еще пользователи отмечают простоту установки, удобство в использовании, привлекательный внешний вид, надежность.
Сенсорный выключатель – что это такое и где применяется
Сенсорный выключатель — это электронное устройство, обеспечивающее включение или отключения прибора с помощью сенсорного сигнала – легкого прикосновения, звука, движения, сигнала от пульта – в зоне чувствительности датчика. Механического нажатия клавиши, как на обычном выключателе, не требуется. В этом главное отличие сенсорного выключателя от обычного клавишного.
Такие выключатели применяются в квартире или доме, чаще всего для системы освещения, а также для поднятия жалюзи, штор, открытия гаражных ворот, включения или выключения бытовой техники, регулировки систем отопления.
Стильный внешний вид украсит интерьер, а удобство использования подарит дополнительный комфорт. Такой выключатель встраивается в поверхность электроприбора, например, в настольную лампу. Чтобы включить прибор, достаточно к нему прикоснуться. Также датчик выключателя может управляться пультом, голосом, реагировать на движение, оснащаться таймером, диммером. Таймер поможет сэкономить на электроэнергии, а диммер – создать ту интенсивность освещения, которая вам необходима. Например, создать уютный приглушенный свет для романтического ужина или спокойного вечернего отдыха.
Сенсорный выключатель используется для экономии электроэнергии в местах с большой проходимостью людей. Например, в подъезде. Датчик реагирует на движение, когда жилец попадает в подъезд и через определенное время отключается.
Такой выключатель можно поставить во дворе частного дома, чтобы освещать двор при необходимости. Это позволит сократить расход электричества.
Сенсорными выключателями можно оборудовать офис, для удобства выключения и выключения освещения, закрытия и поднятия жалюзи.
Таким образом, сенсорный выключатель подойдет для:
- квартиры;
- частного дома;
- офиса;
- общественных мест;
- придомовых территорий.
Какие основные модели розеток и выключателей Schneider electric существуют?
Правила эксплуатации
Сенсорные светильники имеют высокую частоту. Они способны отслеживать ситуацию и реагировать на движение в радиусе до восьми метров. Вы можете самостоятельно изменять зону захвата в настройках в зависимости от ваших потребностей. Также дополнительно можно задавать необходимое время включения осветительного прибора. При настройке величины яркости происходит автоматическое включение осветительного прибора при наступлении сумерек.
Сенсорные светодиодные светильники бывают двух видов:
- потолочные;
- настенные.
После того, как осветительный прибор будет прикреплен к стене или потолку, к нему необходимо подключить два провода:
- нулевой;
- фазовый.
После такого монтажа вам больше не нужно беспокоиться о включении или выключении света, теперь это забота сенсорной техники. Если вы хотите подключить к системе еще какие-либо приборы, тогда необходимо подсоединить их к дополнительной клемме.
Выводы и полезное видео по теме
Этот обзор позволяет ближе познакомиться с коммутаторами света, быстро набирающими популярность в обществе.
Сенсорные выключатели, отмеченные продуктовой маркой Livolo, — что это за конструкции и насколько привлекательны они для конечного пользователя. Видео гид по коммутаторам нового типа поможет получить ответы на вопросы:
Завершая тему сенсорных коммутаторов, стоит отметить активное развитие в области разработки и производства выключателей для бытового и промышленного использования.
Выключатели света, казалось бы, простейшие конструкции, совершенны уже настолько, что теперь управлять светом можно голосовой кодовой фразой и при этом получать полную информацию о состоянии атмосферы внутри помещения.
Есть, что дополнить, или возникли вопросы по сборке сенсорного выключателя? Можете оставлять комментарии к публикации, участвовать в обсуждениях и делиться собственным опытом использования таких приборов. Форма для связи находится в нижнем блоке.
Умный дом
Если поставить в основу реле, управляющее большой нагрузкой, приспособление может использоваться для регулировки освещения. Особенность сенсорного управления заключается в возможности плавного выключения и включения света, а также наличии там сенсорной панели и пульта ДУ. Иногда сенсорные выключатели выпускают совместно с розеткой электроприборы, которые управляются пультом дистанционного управления. Объединенный блок розетки и выключателя очень удобно устанавливать в кухне или санузле. За безопасность в таком случае можно не переживать: несмотря на совмещенное размещение, благодаря подсветке сенсора вы не перепутаете его с розеткой. К тому же возможность включения не от контакта с чувствительным элементом, а от приближения пальцев к нему точно предотвратит попадание пальцев в розетку.
Выключатель света сенсорный
Вне зависимости от того, сколько подключенных потребителей, сенсорный выключатель включает в себя:
- чувствительный элемент, размещенный за декоративной пластинкой. Он реагирует на прикосновение либо приближение пальцев;
- полупроводниковую управляющую схему. Она совершает преобразование идущего от чувствительного элемента сигнала в сигнал электрического типа, который воспринимается коммутационным элементом;
- коммутационный элемент, отвечающий за действия с электроцепью (размыкание, замыкание, регулирование нагрузки).
Чтобы инфракрасный датчик смог зафиксировать тепловую энергию от пальцев, в приборах нередко используются линзы фокусировки. Таким образом, ИФ-датчики могут реагировать не только на человеческие прикосновения, но и на тепло от других механизмов.
Сенсорный выключатель Kopou белый на 3 зоны
Мнение специалиста
Сенсорные выключатели чаще всего применяются в быту. Данное устройство для светодиодных ламп может быть оснащено диммером, который позволяет регулировать яркость света. Если удерживать палец на сенсоре, она будет меняться, при коротком касании световой поток включится. Место выключателя лучше всего выделить светодиодом.
Константин Котовский
