Установка камер видеонаблюдения: виды камер, выбор + монтаж и подключение своими руками

Монтаж

Например, молодые родители, владельцы 3-х комнатной квартиры (спальня, гостиная, детская) решили нанять няню для своего ребёнка.

Кроме комнат надо наблюдать и за кухней, всего 4 помещения. 4 видеокамеры подключаются к видеорегистратору, подключённому к облачному сервису, чтобы можно было со смартфона наблюдать происходящее дома в реальном времени. Кроме того, DVR ведёт запись на жёсткий диск. DVR будет размещён в запираемом ящике письменного стола.

Провода лучше провести за мебелью и спрятать под плинтус. А камеры расположить можно:

• в верхней части встроенного шкафа детской;
• в вазе наверху кухонного шкафчика;
• в декоративном элементе на стене (ближе к углу) гостиной;
• в верхней части книжного шкафа в спальне.

.

Подготовка к монтажу видеонаблюдения: несколько советов

Для систем видеонаблюдения один из важнейших параметров – характеристики камер. Здесь можно дать несколько советов:

• Первое, что нужно учитывать – место установки. Для помещений подойдут купольные, панорамные или миниатюрные устройства. Для уличных моделей важна защита от пыли, влаги и механических воздействий, которую обеспечивает корпус. В этом случае хороший выбор – цилиндрические, поворотные или корпусные устройства.
• Стандарт, по которому работают устройства, определяет качество полученной картинки. По этому параметру цифровые модели превосходят аналоговые. IP-модели, кроме того, способны работать без видеорегистратора и даже записывать изображение на свою SD-карту.
• Разрешение нужно подбирать под решаемые задачи. Так, для домашнего использования вполне хватит 2 Мп, для уличных моделей достаточно 3-4 Мп, а при установке видеокамеры в банке или над кассой важна детализация, поэтому понадобится разрешение не менее 4 Мп.
• Чувствительность видеокамер важна при слабом освещении. Если есть необходимость вести ночную съемку, то она оптимально должна составлять 0,01 лк. Для этих же целей понадобится инфракрасная подсветка.
• Фокусное расстояние влияет на угол обзора. Если наблюдаемая зона небольшая, фокус может быть больше 6 мм. Для наблюдения за большим участком понадобится фокусное расстояние 2,8 мм, дающее угол обзора до 100⁰.
• Полезные дополнительные опции девайсов – комплектация датчиками движения, микрофонами и динамиками. Датчики позволяют задействовать видеокамеры только при обнаружении движения, а значит дают заметную экономию места при записи изображения на жесткий диск. Микрофоны и динамики добавляют к изображению звук.

Почему готовая система лучше

Кто-то самостоятельно подбирает камеры, видеорегистратор, прошивает устройства и т.д. Менее продвинутые технически предпочитают заказывать монтаж специализированным фирмам. Но это не самый бюджетный вариант, и не самый рациональный, если нужно установить только одну-две камеры.

Довольно простой и надежный способ организации уличного наблюдения — приобретение готового решения от крупной компании. Это комплект из камеры, приложения для управления видеонаблюдением и облачное хранилище для архива записей.

В качестве
примера такой системы разберем возможности видеонаблюдения от Ростелеком.

В комплекте сбалансированная с точки зрения доступной цены и технологических характеристик камера CS-C3SHW. Это классический образец антивандальной уличной
камеры с Wi-Fi и впечатляющими охранными возможностями. Например, здесь есть
встроенная сирена громкостью 100 децибел, двухсторонняя связь и стробоскоп для
отпугивания злоумышленников.

Фото: ezviz.ru

Корпус CS-C3SHW в основном выполнен из металла, конструкция
предусматривает защиту от пыли и влаги по стандарту IP66. Разработчики обещают
гарантированную работу в условиях низких или высоких температур: допустимый
диапазон составляет от -30°C до +60°C.

Мощная инфракрасная подсветка «бьет» на 30 метров, что упрощает
ночное наблюдение. Угол обзора составляет 108 градусов — он считается
оптимальным для значительного охвата территории при сохранении «читаемости»
мелких деталей. Разрешение роликов составляет 1920×1080, для записи используется
современный кодек H.264.

Камера внешнего наблюдения и сервис «Видеонаблюдение» от Ростелекома в декабре разыгрываются в игре «Новогодний дом на Sibnet.ru.

Типы домашних видеорегистраторов с датчиком движения

В зависимости от того, какой вид камеры будет приобретен, будут различаться и функции. Рассмотрим внимательнее все типы и определим, какой регистратор для домашнего видеонаблюдения будет лучше и функциональней.

Аналоговые камеры

Самые первые видеокамеры — аналоговые. Сегодня их все-таки можно встретить, хотя они и вытесняются современными моделями.

Основной носитель, используемый для хранения информации в таких камерах, — это видеокассета. Чтобы устройство работало, потребуется его подключить к устройству видеозаписи. Именно поэтому сегодня их все реже используют.

Плюсы аналоговой камеры — ее низкая стоимость, а главный минус — это качество изображения.

Цифровые камеры

Вы навряд ли услышите это название из уст продавца, консультирующего в магазине по вопросу выбора видеорегистратора. Однако оно, по сути, отражает суть, принцип их работы. Также такие устройства называют IP-камерами. Сами камеры такого типа являются одними из наиболее современных и работают от сети интернет, LAN или WAN, а также от кабеля или без какого-либо соединения.

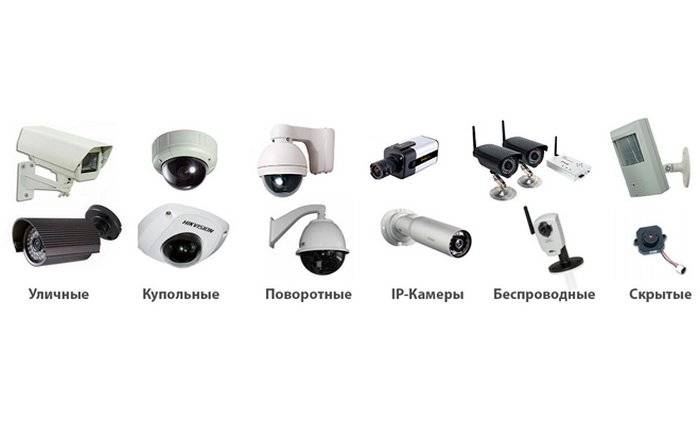

Среди видеокамер этого типа можно выделить следующие виды:

• камеры с поворотом;
• внешние или внутренние;
• устройства, помещенные в корпус.

Цифровой видеорегистратор последовательно выполняет следующие функции:

1. датчик движения передает сигнал камере;
2. начинается видеосъемка;
3. информация оцифровывается и сжимается;
4. передача видеофайла по сети на компьютер.

Информация размещается после оцифровки на:

• карты памяти различного типа;
• жесткие диски;
• серверы.

Как только место заполнено, начинается перезапись.

И вот здесь кроется основной недостаток таких систем — объем сохраненных данных. Конечно, здесь многое зависит от емкости жесткого диска и количества камер, но как правило даже в передовых системах перезапись начинается уже через 5-7 дней, в дешевых: через 1-2 дня. То есть, если вы уедете в отпуск, по приезду посмотреть эти записи уже не получится. С датчиком движения эта проблема решаема.

Цифровые устройства также хороши тем, что многие из них могут заранее фокусировать определенную область всей картинки. Например, ведется съемка большого двора, но датчик подаст информацию в случае движения лишь в зоне определенного автомобиля или детской площадки.

При выборе устройства стоит также обратить внимание на сенсор. Это должна быть именно матрица формата CCD, а не ее дешевые аналоги

Если планируется снимать видео высокого качества, стоит отдать предпочтение регистраторам с хорошим разрешением и качеством Full HD. Стоимость их будет несколько выше, но зато с их помощью можно разглядеть на полученном изображении мельчайшие детали.

Камеры смешанного типа (аналогово-цифровые)

Переход от аналоговых систем к цифровым не прошел даром. По сути комбинированные или смешанного типа устройства работают с аналоговым сигналом и обладают способностью оцифровывать запись.

Считается, что такие устройства более надежные, плюс они могут вести запись как на пленку, так и на жесткий диск. Однако и стоить они будут дороже.

УСТАНОВКА КАМЕР ВИДЕОНАБЛЮДЕНИЯ В ДОМЕ ИЛИ НА ДАЧЕ

Для частного использования и самостоятельного монтажа предпочтительней аналоговые AHD камеры. Они практически не требуют настройки, неприхотливы в эксплуатации, не “зависают” как IP оборудование.

При необходимости организации видеонаблюдения через интернет – все современные видеорегистраторы имеют техническую возможность сетевого подключения.

Исключением являются ситуации когда требуется удаленный доступ к одной телекамере. В этом случае проще использовать IP технологии, особенно при работе с облачными сервисами.

Конечно, если планируется применение беспроводных камер, то “аналог” здесь мало привлекателен. Такой вариант установки определяется:

• стремлением сократить трудоемкость монтажа (иногда тривиальной ленью);
• отсутствием технической возможности прокладки кабельных сетей;
• нежеланием иметь в интерьере помещений видимых коробов, проводов и пр. установочных элементов.

Каждый выбирает для себя, но проводное подключение не сильно “напряжет” пользователя. При уличной установке можно разместить видеокамеры на стене дома и сразу протянуть провод внутрь. В 90% случаев других вариантов не требуется. Кроме того снимает вопрос организации питания.

  *  *  *

2014 – 2022 г.г. Все права защищены.

Материалы сайта имеют ознакомительный характер и не могут использоваться в качестве руководящих и официальных документов

Плюсы и минусы готовых систем

Некоторые домашние мастера не хотят самостоятельно заниматься комплектованием и предпочитают пользоваться готовыми комплектами, чтобы организовать видеонаблюдение в квартире. Они выпускаются в проводном и беспроводном вариантах и отличаются комплектацией, техническими характеристиками и качеством аппаратуры. У каждой может быть собственная схема подключения.

Существенным недостатком считается высокая стоимость готовых систем. Имея в комплектации всего одну камеру и видеорегистратор они будут стоить не ниже 12-15 тыс. рублей. То есть, недостающие устройства придется покупать отдельно, соответственно возрастет и общая стоимость комплекта. Если камера с такими же характеристиками приобретается отдельно, она будет стоить примерно в 2 раза ниже, чем в готовой системе. Поэтому большинство домашних мастеров предпочитают комплектовать набор компонентов самостоятельно. В этом случае экономия составляет в среднем 10-20 тыс. рублей.

Серьезный недостаток беспроводных готовых систем заключается в отсутствии выхода в интернет во время локальной связи регистратора и камер. То есть, видеонаблюдение сможет работать лишь на незначительных расстояниях между приемными и передающими устройствами. Для того чтобы передавать данные на расстояние 10 км и более, обеспечивая удаленное видеонаблюдение, потребуется мощная двадцатиметровая антенна, работающая на метровых или дециметровых волнах. Существенно возрастает количество помех, а вся система легко выводится из строя с помощью специальных глушителей.

Необходимое программное обеспечение для настроек доступа в интернет присутствует не у всех готовых систем. В результате, приходится надеяться только на монитор, контроль в реальном времени с удаленным доступом становится невозможен.

Таким образом, несмотря на все сложности, систему видеонаблюдения лучше всего собирать собственноручно из деталей и компонентов, закупленных по отдельности. Если все составляющие подобраны правильно, то выполнение настроек не составит особого труда. Главное – соблюдать определенные правила, а также советы и рекомендации специалистов.

Пароль

В обязательном порядке записывайте пароль от входа в систему на каком-нибудь бумажном носителе или в заметках на смартфоне.

Иначе в последствии придется вызывать профессионалов для сброса забытого пароля или еще хуже, отключать видеорегистратор или камеру и везти их в специализированный центр. А это всегда потерянное время и лишние затраты.

Также не используйте для пароля стандартные и самые элементарные наборы цифр или словосочетаний, если не хотите, чтобы хакеры получили доступ к вашим камерам и записям от них.

Кстати, сброс при помощи кнопочки Reset не всегда помогает.

Да и не на всех устройствах она присутствует.

Блоки питания и защита

Стандартное напряжение для питания систем видеонаблюдения 12 вольт. При этом одна камера в среднем потребляет 0,5-0,75А.

Исходя из этого и подбирайте расчетную мощность блока питания. При этом не забывайте про 30% запас.

Вообще подобные блоки зачастую используются и для питания светодиодных лент. Поэтому и выбор мощности у них весьма схож.

Однако, если у вас подключено много камер по разным точкам, то будет большой ошибкой покупать блок питания аналогичный светодиодным лентам. Дело в том, что у большинства таких моделей всего один-два выхода на 12V.

В случае разветвленной сети видеонаблюдения, желательно иметь несколько выходов, причем каждый со своей защитой (polyswitch) и своим самовосстанавливающимся предохранителем.

Если выйдет из строя или замкнет кабель на одной из линий, другие камеры с таким блоком питания будут исправно работать как ни в чем не бывало.

Запас необходим как для модернизации системы, так и для включения инфракрасной подсветки в ночном режиме. Если выбрать блок, что называется впритык, то ночью камера будет показывать гораздо хуже, либо вообще откажется работать.

Защита от повышенного напряжения в камерах срабатывает при 15В. Если ваш блок питания выдаст напряжение в несколько раз больше, то тут уже начинается лотерея.

После такой отсечки вполне вероятно, что камера попросту сгорит и больше не запустится. Из-за чего может произойти превышение напряжения?

Случается это при скачке в сети 220В, когда в розетках при обрыве ноля появляется межфазное значение в 380V.

В итоге блок питания выдает не стандартные 12V, а в несколько раз больше. Также не забывайте про защиту от грозовых перенапряжений.

Наличие в домашнем электрощитке частного дома ограничителей перенапряжения ОПН (УЗИП) уже давно является обязательным условием надежного электроснабжения.

Видеонаблюдение для частного дома: состав системы

После того как определились с задачами и количеством камер, можно подбирать остальное оборудование. Обязательно нужны:

1. Видеокамеры уличные и внутренние (с инфракрасной подсветкой или без).
2. Видеорегистратор. Устройство для приема и записи изображения от камер. Количество каналов равно (или больше) количеству камер.
3. Жесткий диск (размер памяти зависит от того, сколько дней необходимо хранить информацию).
4. Блок питания камер (подбирается в зависимости от потребления электроэнергии).

Это то, без чего видеонаблюдение для частного дома существовать не может. Правда, можно обойтись без жесткого диска. При использовании IP камер можно организовать отправку информации на один из облачных серверов (если будет у вас стационарный выделенный IP адрес). Но бесплатно на них можно хранить небольшой объем информации, а для его увеличения требуется покупка дополнительного места. Зато есть возможность доступа к архиву всегда и нет опасности, что ворвавшиеся в дом злоумышленники унесут жесткий диск с информацией, что делает видеонаблюдение для частного дома бесполезным.

Кроме того, нужны будут некоторые материалы для монтажа:

• Для подключения камер потребуется витая пара с приемопередатчиками или коаксиальный кабель.
• Кабель для подключения питания (ШВВП или ПВС).
• Площадки для установки камер, гофрированный рукав, в который укладываются провода, контакторы для соединения проводов и т.д.).

Это набор устройств и материалов, чтобы можно быть сделать видеонаблюдение для частного дома своими руками.

Дополнительные элементы системы

Есть еще несколько устройств, без которых система существовать может, но они делают ее более надежной (ИБП) и более комфортной (монитор и модем). Источник бесперебойного питания (ИБП) — это первое, что необходимо купить, если позволяет бюджет. Он обеспечивает работу системы во время отключения электричества. Подбирается в зависимости от потребляемой системой мощности и времени максимального отключения. По данному пункту лучше не экономить, и брать надежное оборудование.

Еще может быть нужен монитор и модем с возможностью передачи сигнала через интернет. Монитор дает возможность просматривать изображение с камер в реальном времени, а не только в записи. Модем (ADSL-роутер) нужен, если хотите просматривать картинки с камер на удалении — через интернет.

Проводная или беспроводная

Мало кому хочется тянуть провода по участку ко всем устройствам. Так и хочется поставить беспроводную систему видеонаблюдения за домом или коттеджем. Но за простотой монтажа кроется очень низкая надежность. Обычные устройства, которые это поддерживают, работают на небольшом удалении. Кроме того, наличие каких-либо атмосферных явлений — гроза, буря, всплески на солнце, работающие рядом устройства, создающие помехи в вашем диапазоне — способны сильно влиять или вообще мешать работе системы.

Имеете хоть малейшую возможность, лучше рассматривайте проводные системы. Если уж с проводами совсем никак, ищите надежные приемопередатчики с высоким уровнем сигнала и большой дальностью уверенного приема.

Монтаж видеонаблюдения

Итак, когда у вас все компоненты видеонаблюдения будут приобретены для готовки , вставляем жесткий диск в видеорегистратор. Как это сделать я вам не буду показывать, у каждого регистратора свой порядок монтажа и он описан в документации к нему. Ничего сложного там нет. Покажу только, как выглядит сам видеорегистратор  NOVICAM F2+

Особенности модели

• Компактный размер (ширина 20 см)
• Поддержка SATA HDD 3.5″ до 2 Тб. Рекомендуется устанавливать жесткие диски Seagate серии Green
• Одновременно: живое видео, запись, воспроизведение, сеть, архивирование, меню
• Выбор качества записи для каждого канала D1 (704×576) / HD1 (704×288) / CIF (352×288)
• Запись всех каналов в реальном времени с разрешением D1
• Удаленный просмотр через интернет в реальном времени и максимальном качестве (Windows 7 / Windows 8 / XP / Vista)
• Просмотр с мобильных устройств (iPhone, iPad, Android)
• Графический интерфейс пользователя
• USB мышь и ИК-пульт в комплекте

Теперь, чтобы сделать видеонаблюдение своими руками, я коротко распишу монтаж системы видеонаблюдения по шагам (применительно к квартире, дому, даче). Прошу меня строго не судить, так как я самоучка и все делал сам без чьей либо помощи. Вначале покажу вам общую схему моего видеонаблюдения (картинки кликабельны):

Итак, теперь собственно по шагам:

Монтируем камеры видеонаблюдения на своих местах. У меня одна аналоговая камера смонтирована на потолке внутри дома. Вторая аналоговая и IP-камера – во дворе дома

Монтируем кабель КВК от места установки камер до предполагаемого места установки видеорегистратора. Имеем ввиду, что аналоговые камеры подключаются через кабель КВК, IP-камеры – через кабель UTP “витая пара”. Поэтому кабель “UTP” необходимо крепить от места установки IP-камеры до вашего роутера. У меня кабель уложен “по народному”, поэтому я его практически нигде не крепил

Зачищаем концы кабеля КВК и обжимаем его разъемами. У нас по одному кабелю передается видеосигнал от камеры и питание к нему. Поэтому нужно еще подключить питание к этому кабелю от блока питания 12В.

Подключаем один конец кабеля КВК вместе с питанием к аналоговой камере

Конец кабеля “UTP” в разъем IP-камеры, второй конец – в блок питания для IP-камеры (POE-инжектор), а от блока питания уже кабелем в свободный разъем роутера

Видеорегистратор устанавливаете в удобное и желательно скрытое от посторонних глаз место.

• Подключаете к нему наш смонтированный кабель КВК от аналоговых камер (от каждого кабеля в отдельное гнездо).
• К кабелю КВК подключаете питание от блока питания 12В.
• Подключаете в разъем RJ-45 видеорегистратора предварительно “обжатый” кабель “UTP” (второй его конец вставляете в свободный порт роутера).
• Если хотите смотреть картинку с камер на вашем телевизоре, то подключаете композитный кабель до телевизора (можно через кабель HDMI, но у меня почему то этот способ не заработал)
• Подключаете к регистратору питание от его блока питания.

Ну, вот половина работы можно сказать проделали. Далее нам нужно все настроить правильно.

Отличия оборудования для видеонаблюдения

Цена систем видеонаблюдения зависит от вида съемки: черно-белая, цветная. А также различаются качество и тип поступления сигнала:

• аналоговые камеры, используются в сочетании с различными типами оборудования;
• цифровые камеры, имеют высокие показатели разрешения и используются для скрытого обзора территории.

Наблюдение в реальном времени осуществляется при помощи IP-видеокамеры. В ее комплект должны входить: инфракрасная подсветка, кожухи для защиты от непогоды и вандалов, датчики движения и подогрев. Если нет возможности провести кабель, то можно использовать беспроводное соединение.

Беспроводные уличные камеры видеонаблюдения состоят из нескольких устройств: 4 камер, кронштейна, gsm-модуля, блока питания. На больших территориях применяются маленькие уличные камеры видеонаблюдения. В дополнение к ним, устанавливаются большие камеры — муляжи, обеспечивающие видимый эффект наблюдения за территорией. Такая хитрость позволяет сэкономить на количестве реальных камер и обеспечить большую защиту объекта.

Этапы монтажа камеры видеонаблюдения своими руками

Работа начинается с прокладки экранированного кабеля, чтобы подключить видеонаблюдение. Провод монтируется с удаленных участков и подводится к месту приемки, его длина рассчитывается с небольшим запасом.

Кабель защищается от влаги и мороза, если прокладывается открыто на улице или используется гофрированная труба внутри помещений или под грунтом. Линии не располагаются ближе 40 метров от электрических магистралей.

Подключить камеру нужно так, чтобы место было доступным для обслуживания и ремонта. Красный коаксиальный кабель используется, чтобы подключиться к питанию, а желтый и белый монтируется для передачи сигнала. Цифровые модули работают от витой пары.

Ошибки при установке систем видеонаблюдения

Можно выделить несколько наиболее часто встречающихся при установке систем видеонаблюдения ошибок:

Для экономии средств пользователь выбирает наиболее дешевое оборудование. С большой долей вероятности можно предположить, что оно будет работать некорректно, не даст ожидаемого результата или быстро выйдет из строя.
Для комплектации системы используют несовместимое оборудование. Например, не получится подключить шесть аналоговых AHD-камер к регистратору, который поддерживает эту технологию, но может работать только с четырьмя каналами. Другой пример: нельзя подключить IP-камеру к аналоговому регистратору.
Для системы неправильно подбирают тип камеры

Важно учитывать условия их эксплуатации. Так, устройства, предназначенные для установки в сухих помещениях, не смогут работать во влажных.
Оборудование неправильно размещают на охраняемой территории

Если наблюдаемая зона небольшая, то это относительно простая задача. Для грамотной установки видеокамер при наблюдении за большой территорией понадобится расчет. Ошибки в нем приведут к появлению слепых зон.

При неправильном размещение камер слепые зоны могут стать хорошей подмогой для злоумышленников
Для ведения ночного наблюдения устанавливают модели с максимальной светочувствительностью. Это заметно повышает их стоимость, но нужно учитывать, что никакой унификации в определении параметра нет и у каждого производителя свой способ замера светочувствительности. Лучше ориентироваться на размер матрицы и рекомендации специалистов.
Для ведения ночного наблюдения устанавливают видеокамеры с максимальной дальностью инфракрасной подсветки

Это решение действительно неплохое, но важно за счет чего достигается указанная дальность. Если техника оснащена мощными инфракрасными диодами, она будет выполнять свою задачу

Но если вместо них используется коллиматорная линза, то она должна быть адаптивной иначе уменьшится угол обзора.
Кабель от видеокамеры в распределительную коробку на улице вводят сверху. Такая ошибка при установке камер наблюдения приведет к тому, что внутрь коробки со временем попадет вода. Ввод нужно выполнять снизу или сбоку с его обязательной герметизацией. Иногда при монтаже проводных уличных систем пытаются обойтись вовсе без распределительных коробок. Как следствие, разъемы будут коррозировать и со временем вся система может выйти из строя.

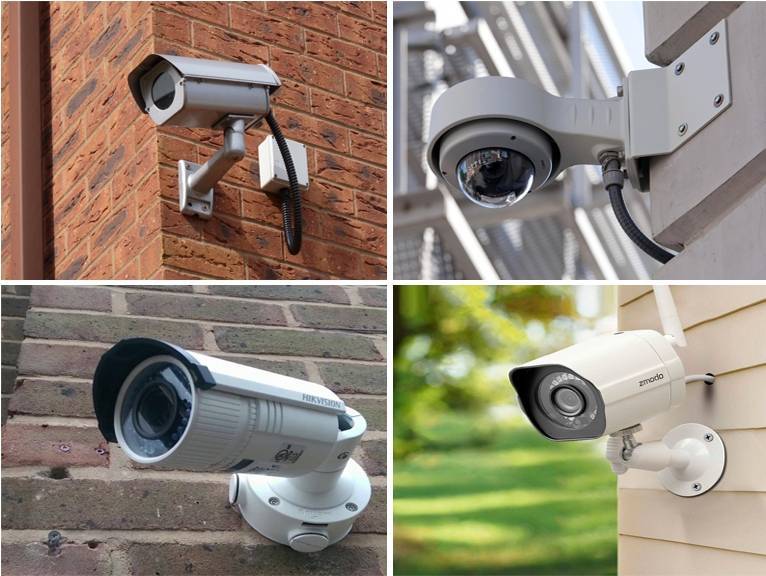

Купольные видеокамеры устанавливают на стены. В этом случае угол обзора может быть ограничен кронштейном и основанием девайса. Такие модели нужно ставить только на потолок.
Кабель на улице прокладывают с применением кабель-канала. Но он не предназначен для применения вне помещений и под влиянием ультрафиолета и перепадов температур начнет желтеть и трескаться. Гофрированная труба из ПВХ тоже не даст надежной защиты вне помещений. Для этого лучше всего использовать гофрированную трубу из полиамида-6 или жесткую ПВХ-трубу.

Монтаж

Видеоустройства крепятся к вертикальным или горизонтальным поверхностям при помощи саморезов. Конструкция должна быть закреплена надежно, поскольку при настройке положения камеры в пространстве, нагрузка на основание всегда неравномерная. Учитывается и антивандальный фактор. Закрепление следует делать так, чтобы невозможно было нанести вред устройству и подводящим линиям. При отсутствии достаточной высоты, как например, в подъездах «хрущевок», предусматривают заградительные экраны из сетки или защитные ящики с прозрачной передней стенкой.

Открытую проводку располагают на недоступной высоте, крепя к поверхности скобами, скрытую не следует располагать в одних каналах вместе с силовыми кабелями. Сильное электромагнитное поле приведет к помехам в изображении. В случае если видеонаблюдением планируется пользоваться круглосуточно, устанавливается видеофиксатор с функцией ночной съемки, либо обустраивается стационарный источник света, позволяющий вести съемку в дневном режиме.

https://youtube.com/watch?v=DhFFrD-TH5k

Этапы установки камеры

Большинство пользователей, решив использовать для охраны своего дома или дачи современное оборудование, считают, что его монтаж не представляет сложностей. На самом деле в нем присутствует масса нюансов, которые должны обязательно учитываться. Это в первую очередь анализ особенностей помещения, исходя из которых выбирается модель видеокамеры. Они учитываются при разработке проекта и закупке оборудования.

И только пройдя эти этапы можно приступать непосредственно к монтажу. Он состоит из:

1. Прокладки кабельных путей
2. Размещения и инсталляции камер
3. Отделки помещения (если устанавливалась проводная система)

И последним, завершающим штрихом становится настройка оборудования и отладка работы всей системы.

Однако установка камер видеонаблюдения должна выполняться согласно инструкции, а также необходимо учитывать ряд требований. Первое – это выбор оптимального положения, позволяющего обеспечить хороший обзор. Второе – учитывать соответствие камеры всей системе. Третье – для скрытого видеонаблюдения приобретают специальные приборы с конусными объективами, которые можно легко замаскировать.

Смотрим видео установка камер наблюдения:

Из приведенных выше требований видно, что установка камер видеонаблюдения своими руками процесс достаточно сложный и для его выполнения нужны квалифицированные специалисты. Только они смогут выполнить монтаж грамотно, что обеспечит высокий уровень безопасности.

Настройка оборудования

После того, как будут завершены монтажные работы, переходят к установке программного обеспечения. Обычно оно поставляется в комплекте с камерами.

Если все этапы подключения были выполнены правильно, то все необходимое оборудование будет найдено компьютером с присвоением каждой камере IP адреса.

Все данные, фиксируемые системой, поступают на видеорегистратор. Подключив к нему маршрутизатор, вы сможете наладить передачу данных через интернет. Это позволит осуществлять удаленный доступ к видео.

При необходимости записи или архивирования информации используют жесткий диск. Но он должен быть установлен в помещении, куда не имеют доступа посторонние, с целью избежать кражи данных. При заполнении всей памяти самые давние данные из архива заменяются новыми. Есть возможность использования как виртуального, так и физического жесткого диска.

Где лучше устанавливать готовые комплекты видеонаблюдения

Современный рынок охранных систем предлагает широкий ассортимент оборудования. Причем на нем представлены как отдельные устройства, так и уже готовые комплекты, установка которых доступна каждому. Однако для того, чтобы организовать надежную охранную систему следует придерживаться определенных правил установки.

Так уличные камеры для наружного наблюдения должны быть заключены в защитный кожух, а их блок питания также нуждается в защите от вандалов и осадков. Для этого они помещаются в герметичные короба с изолированными выводами для кабелей.

Стоит позаботится и о защите камеры от прямых солнечных лучей, иначе картинка будет засвечена. Вся зона слежения должна быть хорошо освещена. Для работы в круглосуточном режиме используют комплекты с камерами, оснащенными ИК подсветкой.

Совет специалиста, настройка и наладка:

Учитывая все эти правила, вы сможете правильно выбрать место для установки и осуществить монтаж оборудования своими силами. Главное при этом – точное соблюдение всех требований и действие четко по прилагаемой инструкции.

Монтаж системы наружного наблюдения

Чтобы начать наблюдение, сначала надо настроить камеру и управляющую программу.

Настройка камеры

Следует выставить правильный вертикальный наклон и горизонтальный поворот. Если у камеры фокусное расстояние фиксируется автоматически, то ничего настраивать больше не нужно. Если у вас ручной объектив, вы должны сами настроить резкость и фокусировку.

Чтобы установить настройки на движущиеся объекты, вам нужно выставить необходимые параметры на видеорегистраторе.

Управляющие программы

XProject Go считается самой популярной управляющей программой. Она бесплатна, способна контролировать 8 видеокамер, хранить данные безлимитно. В ее функции входит контроль детектора движения отдельно от видеокамер. Ее можно установить на персональный компьютер с любой версией Windows. Есть возможность удаленного доступа — например, через смартфон.

iSpy — бесплатная программа, хранящая записи в Интернете, на «облачных» серверах. Ее интерфейс отличается простотой и удобством, так что работа с ней под силу даже людям, которые слабо разбираются в цифровой технике. Количество подключенных камер не ограничено. Программа способна определять важные события и оповещать пользователя с помощью SMS-сообщений или электронной почты, однако эта функция доступна только в платной версии.

Xeoma — программа способна управлять системой видеокамер, причем каждую можно настраивать отдельно. Преимуществом является возможность выбрать для интерфейса русский язык. Есть функция уведомления о появлении на просматриваемой территории движущихся объектов. Доступна в бесплатном варианте, однако с некоторыми ограничениями по сравнению с коммерческим.

Axxon Next — более сложная программа, чем предыдущие. Обладает множеством функций; недостатком можно считать то, что неопытному пользователю будет трудно в них разобраться. Впрочем, русскоязычный интерфейс облегчит эту задачу. Есть возможность подключения, помимо видеокамер, датчиков звука и движения. Еще одна любопытная функция: возможность создать трехмерную карту просматриваемой территории. Имеются платный и бесплатный варианты; в бесплатном можно подключить до 16 камер, но при этом надо учитывать, что программа совместима не со всеми моделями.

Расчет затрат

1. Видеокамера аналоговая уличная – цена от 2000 рублей.
2. Регистратор аналоговый для четырех линий видео и аудио – цена от 4200 рублей.
3. Видеокамера цифровая уличная – цена от 3300 рублей.
4. Регистратор цифровой четырехканальный – от 2700 рублей.
5. Кабель для систем видеонаблюдения – от 15р/м.
6. Кабель «витая пара» – от 30 р/м.

При отсутствии в аналоговой системе регистраторов, ее стоимость удешевляется, но и пользователь лишается возможности сохранять информацию. К перечисленному цифровому оборудованию, в зависимости от сложности сети, может понадобиться добавление сетевых устройств и аксессуаров, а также специализированного ПО.

Особенности систем скрытого видеонаблюдения

Порядок размещения средств видеонаблюдения может быть самым разным, и зависеть от характеристики самого объекта слежки. Однако скрытое видеонаблюдение многие выделяют как отдельный тип, со своими особенностями и отличительными признаками.

Для скрытых систем видеонаблюдения характерно отсутствие видимых его признаков, что успешно позволяют осуществить мини- и микрокамеры слежения, нередко оснащенные модулями передачи видеосигнала по протоколу IP, TCP, UDP, скоростным мобильным Интернет сетям третьего (3G), или четвертого (4G) поколения. Их размеры порой не превышают размеры спичечного коробка. Но это не мешает им передавать сигнал разрешением от 640х480 до 1280х1024pix., а также снимать и передавать видео и аудио сигнал. Стоимость бюджетных вариантов такого формата для бытового использования может быть всего лишь от 300-700 рублей.

Скрытые системы видеонаблюдения имеют один серьезный минус – их применение ограничено законодательством. На бытовом уровне это вряд ли кто-то будет контролировать, но для административных, промышленных и коммерческих предприятий существует ряд ограничений, обязывающих иметь специальное разрешение и предупреждать граждан о наличии таких систем.

Заключение

Организация видеонаблюдения в квартире – задача вполне посильная для реализации своими руками. Достаточно определиться с типом видеонаблюдения, подобрать оборудование, установить и подключить все устройства.
Готовые системы с полным набором оборудования – оптимальный вариант для самостоятельного монтажа видеонаблюдения.

_________

ЮКонтрол. Все права на фотографии, тексты, рисунки принадлежат компании ЮКонтрол. Полное или частичное копирование, воспроизведение в печатном виде и/или использование в любой форме, цитирование без письменного разрешения правообладателя запрещено. При согласованном использовании материалов сайта необходима ссылка на ресурс.
