Видеонаблюдение для частного дома своими руками: проектирование + правила монтажа

Этапы монтажа системы и схема подключения

Аналоговые устройства подключаются при помощи коаксиального кабеля, защищенного от электромагнитных помех, а IP — с помощью витой пары.

Инструкция по сборке системы поможет выполнить все действия правильно.

Во-первых, необходимо организовать видеосервер, с которого производится управление камерами. Желательно это сделать на территории частного дома или в специально отведенном здании, в котором дежурит человек. Подразумеваются подключение центрального компьютера к интернету, монтаж и настройка маршрутизатора (если используются цифровые камеры), видеорегистратора. Собранный модуль следует обязательно проверить на работоспособность.

Монтаж систем видеонаблюдения можно начинать после приобретения необходимого оборудования.

Во-вторых, от мест установки камер к пункту управления протягивают информационные и силовые кабели. При этом нужен запас по длине на случай возникновения нештатных ситуаций.

Кабели прокладывают по воздуху через столбы. Провода покрывают изоляцией, чтобы защитить их неблагоприятных условий и внешнего воздействия. Также шнуры укладывают под землей, через основания заборов и домов, по стенам. Для этого применяются гофрированные полые трубы, внутри которых размещаются линии. Вместо гофротруб используют и водопроводные аналоги. Они менее пластичные, зато более дешевые.

Силовые и информационные кабели разделяют между собой либо воздушным зазором не менее 40 см, либо диэлектрическими кабелями, рукавами. Так сигнальные провода не будут ловить помехи от питающих.

Цифровые устройства подключаются при помощи:

  • витой пары;
  • 2 разъемов RG-45;
  • шнура питания.

При установке гаджетов на улицах лучше не использовать стандартные крепления, идущие в комплекте. Чаще всего они предназначены для монтажа в квартире.

Не рекомендуется монтировать приборы для съемки на металлических каркасах. Они могут работать как громоотводы.

В-четвертых, камеры подключают к регистратору. Это сделать несложно. Главное — подсоединить каждый прибор к соответствующему разъему. Если видеопреобразователь поддерживает опцию PoE, то обязательно соблюдают полярность подключения. Места контактов изолируют от воздействия окружающей среды.

В-пятых, подключенное оборудование настраивают через компьютер:

  1. На всех камерах устанавливают одну и ту же дату для синхронизации.
  2. Диски для сделанной записи форматируют, чтобы на них не хранилось никакой посторонней информации.
  3. Камеры настраивают по углу обзора и наклону.
  4. Цифровые системы подключают к сети онлайн с помощью приложения. Организуют удаленное управление согласно руководству пользователя, которое идет в комплекте с камерами.

Как самостоятельно организовать видеонаблюдение

Несмотря на кажущуюся сложность, монтаж видеонаблюдения представляет собой довольно простой с технической точки зрения процесс. Перед тем как начать монтаж, специалисты рекомендуют учесть следующие моменты:

Продумать, какие участки дома необходимо поставить под наблюдение. Это могут быть как внутренние помещения, так и участки прилегающей территории: двор, въезд и другие.
Продумать необходимое количество камер, и последующее их размещение в доме и вокруг него.
Определиться с качеством изображения. На возможность различить детали объектов в кадре влияют: тип камеры (аналоговая, AHD, цифровая) и ее разрешение съемки, разрешение записи рекордера, угол обзора камеры, скорость записи (частота кадров).
Учесть время суток, в которое будет вестись наблюдение. Для ночной съемки необходимо подбирать соответствующие системы наружного видеонаблюдения, камеры которых должны иметь встроенную ИК-подсветку. А для получения качественного изображения в темноте на больших расстояниях (более 20-30 м от камеры) необходимо будет организовать освещение на объекте, активирующееся, например, по детектору движения.
Измерить расстояния от места установки камер до устройства записи (рекордера)

При этом важно учесть изгибы, перепады высот и т.д., ведь кабель будет проложен не по прямой линии.



Критерии выбора камер и закупка

Камеры для наблюдения бывают 2 видов:

  1. Аналоговые.
  2. Цифровые.

Аналоговые модели можно напрямую подключать к любому монитору, но для обработки информации с них необходимо преобразовывать непрерывный сигнал в набор «1» и «0». Обработка данных требуется, например, для хранения записей. В качестве преобразователя выступает регистратор.

Современные аналоговые устройства снимают изображение с разрешением до 2 Мп и могут передавать цветную картинку на любой носитель информации. Камеры соединяются с центром данных при помощи коаксиального кабеля. Из этого следует, что изображение с максимальным разрешением передается по проводу не длиннее 500 м. Если эта величина будет превышена, то качество передаваемой картинки обязательно испортится (т.к. в кабеле наведутся критические помехи).

Чтобы правильно выбрать видеокамеру, необходимо знать основные критерии выбора.

Аналоговые устройства дешевле цифровых, проще в монтаже и настройке, но без дополнительного оборудования их приобретать бесполезно.

Цифровые гаджеты для слежения можно подключать к хранилищу данных напрямую. Им не нужен внешний преобразователь: аналоговый сигнал трансформируется в цифровой внутри камеры.

Также у данного типа устройств выше разрешение съемки по сравнению с аналоговыми конкурентами (до 8 Мп с возможностью масштабирования). Вся информация от камер к хранилищу данных передается через сеть, а не через кабель, поэтому цифровые устройства даже необязательно подключать при помощи проводов, достаточно обеспечить им питание и связь с сетью. Некоторые модели имеют встроенный микрофон для записи голоса.

Правда, цифровые камеры намного дороже аналоговых. К тому же многие устройства несовместимы между собой, поэтому приходится либо их предварительно согласовывать, либо покупать модели только 1 производителя.

Материалы для видеонаблюдения

Вот все материалы которые вам потребуются для монтажа аналоговой системы видеонаблюдения:

кабель для запитки всей системы от сети 220В

Лучше всего использовать марку ВВГнГ-Ls 3*1,5мм2.

провода для коммутации в слаботочной щитовой – ПУГВ 1,5мм2

кабель КВК-П 2*0,75мм2

Не путайте с КВК-В. Марка КВК-П – это уличный вариант, а КВК-В – для прокладки внутри дома. Он не защищен от ультрафиолета.

3-х жильный провод ПВС сечение 1,5мм2

аналоговые видеокамеры с креплением на стену. Выбирайте модели с высоким разрешением.

видеорегистратор, через который будут подключаться видеокамеры

Предварительно проверьте, чтобы количество видеовходов на нем было равно или больше, чем количество камер.

компьютерный жесткий диск для хранения и записи видео

Минимально рекомендуемый объем – 1Тб. Можно использовать диски как большого размера 3,5 дюйма, так и маленькие 2,5 дюймовые. Маленькие диски гораздо тише и у них ниже тепловыделение.

блок питания

Например такой же, как используется для подключения светодиодных лент. Стандартного блока питания при сечении кабеля 0,75мм2, хватает для качественной передачи сигнала на расстояние не более 500м.

Мощность блока подбирайте по тому же принципу, как и у светодиодных лент. То есть суммарная мощность всех камер + 30%.

если необходимо чтобы камеры работали даже в период отключения напряжения и запись не прерывалась ни на минуту, то понадобится ИБП (источник бесперебойного питания)

коннекторы для подключения питания марки BNC-F и приемный разъем (“папа”) BNC

Они нужны для подключения кабеля к самой камере и подсоединения к видеовходу регистратора.

чтобы защитить контакты и места соединения кабелей на улице, также прикупите распредкоробки со степенью защиты минимум IP52

модульный разрядник

Если вы не хотите, чтобы все ваше видеонаблюдение погорело при первой же грозе, не экономьте на этом элементе защиты.

ну и также понадобятся в щитке модульные розетки и клеммные разъемы

Видеорегистратор, ИБП удобнее всего подключать через вилку с розеткой. Учтите, что все эти материалы должны быть совместимы между собой. Простое IP оборудование не подойдет к аналоговому и наоборот.

Подобрать себе готовые комплекты видеонаблюдения, или отдельные комплектующие – камеры, видеорегистраторы, кабели, коннекторы, плюс ознакомиться с текущими ценами на сегодняшний день можно здесь.

Определение точек установки видеокамер

Самым ответственным и трудным этапом при создании системы уличного видеонаблюдения является выбор точек установки видеокамер, так как необходимо не только обеспечить наблюдение за требуемой зоной придомовой территории, но и учесть множество дополнительных технических требований. Ведь необходимо не только выбрать надежную поверхность для крепления видеокамер, но и минимизировать длину кабелей, через которые подается питающее напряжение и передается видеосигнал на активное оборудование. Кроме того необходимо исключить попадание прямых солнечных лучей в объектив видеокамер и падение глыб снега с крыши дома. Необходимо еще подумать о защите видеокамер и активного оборудования от воров и вандалов.

Проектирование системы видеонаблюдения за придомовой территорией начинается с ее обхода и изучения зон наблюдения. После обозначения предполагаемой точки установки видеокамеры нужно взять любой фотоаппарат (подойдет даже мыльница с Zoom) и став у стены под намеченным местом установки видеокамеры посмотреть, как выглядит зона, за которой требуется наблюдать на экране фотоаппарата. Изменяя с помощью системы Zoom фокусное расстояние объектива фотоаппарата можно с большой достоверностью определить, насколько удачно выбрана точка для установки видеокамеры. Таким простым способом можно определить не только точки установки видеокамер, но и их количество. В дополнение, зная диапазон изменения фокусного расстояния объектива фотоаппарата, можно будет прикинуть, какое фокусное расстояние должен будет иметь объектив видеокамеры.

После выбора точек установки видеокамер и нанесения их на план придомовой территории получилась схема уличного видеонаблюдения, представленная на чертеже.

Как видно на схеме, система из трех видеокамер позволит с перекрытием обеспечить видеонаблюдение за всей придомовой территорией, включая шлагбаумы, входы в подъезды, стоянку автомобилей и наблюдение за местами установки самих камер. Как показала практика, для детального наблюдения за входом в пятый подъезд и расположенной рядом с ним автостоянкой необходима установка четвертой видеокамеры (ее нам обещали установить арендаторы, поэтому в рамках этого проекта камера отсутствует).

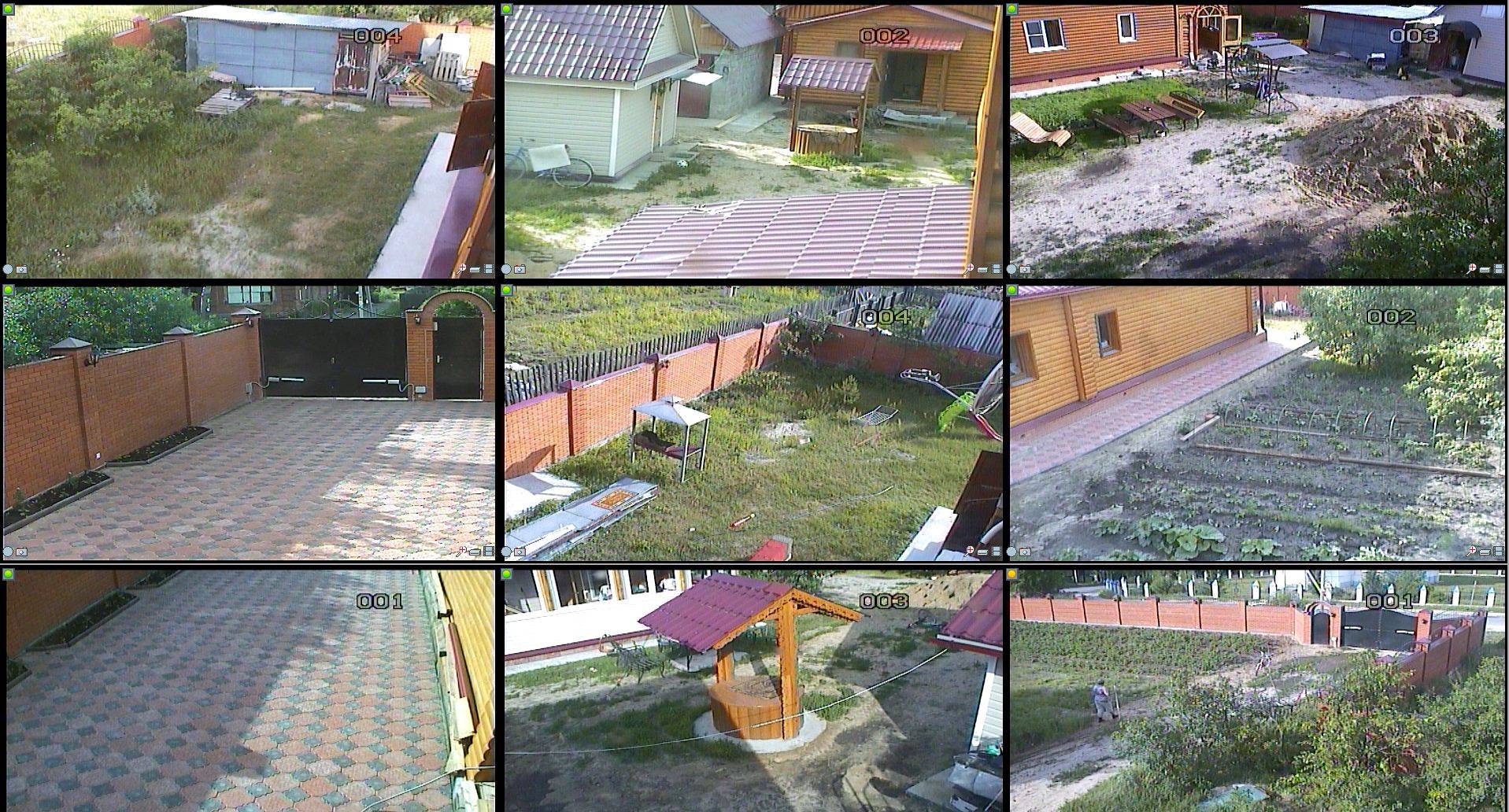

Расположение видеоустройств: где лучше установить?

Первое, что необходимо сделать при установки видеонаблюдения в доме своими руками это зарисовать схему расположения камер видеонаблюдения и видеорегистратора с монитором.

Места, где владелец намерен поставить приборы, зависят от приоритетности и важности наблюдения за ними. Многое связано с поставленными задачами

Видеоустройства внутренней монтировки ставят, как правило, в углу помещения со стороны окна. Такой способ расположения не засветит картинку.

Для уличной слежки стремятся получить максимальный обзор в важных зонах, которые хотят обезопасить больше всего. Существует несколько участков:

  • окна;
  • ворота или калитка;
  • главный вход в дом;
  • дорога к дому;
  • детская площадка;
  • бассейн;
  • важные пристройки и сараи;
  • гараж, стоянка для машины.

Главные места для установки приборов – входная дверь в дом, въезд в гараж и центральный вход во владения. Это те участки, куда проще всего проникнуть, там, где хранится дорогая техника, приборы. Если территория очень большая, берут план участка и намечают места, которые нужно охранять.

Для наблюдения за периметром территории в основном используют видеокамеры с малым углом обзора. Их монтируют на специальных столбах, высоких опорах, стоящих на участке. Учитывайте, что некоторые предметы могут перекрыть обзор на объекты. Это деревья, постройки.

Чтобы следить за главным входом, монтируют фронтальные оборудования, имеющие высокое разрешение. В качестве варианта на входной двери можно разместить камеру-глазок, снаружи возле ворот или калитки повесить качественный видеодомофон.

Помните, что устанавливать конструкцию нужно так, чтобы потенциальные преступники не могли намеренно повредить камеры. Также необходимо обеспечить защиту видеоустройств от неблагоприятных факторов внешней среды – дождя, снега, града, молнии.

Рекомендации

Рекомендуется взять под контроль главный вход дома и территорию, которая прилегает к нему. Для этого целесообразно установить видеодомофон. Можно приобрести систему с дополнительной функцией управления доступом в виде электронного замка.

При этом вы всегда можете подключить к монитору видеодомофона дополнительные устройства наблюдения.

Если особняк имеет несколько входов, на территории огромная площадь, то для большей безопасности и спокойствия рекомендуется поставить камеры в те места, которые наиболее доступны для проникновения злоумышленников.

Также в наблюдении нуждаются гаражи, двор, сараи, кладовки, разные пристройки, гостевые дома. Чтобы обеспечить конфиденциальность системы видеослежки, то ее нужно замаскировать или смонтировать в ландшафтные предметы.

Если вы приобрели видеоустройство открытого типа, то необходимо использовать дополнительные кожухи или поставить антивандальные системы.

Для возможности наблюдать за улицей и территорией, располагающейся возле дома, применяют оборудования с цветными и черно-белыми картинками. Раньше считалось, что второй вариант передает более качественное изображение при условиях плохой освещенности и при наличии огромной площади.

Черно-белые модификации наиболее бюджетные, но с развитием прогресса, такие камеры почти нигде не продаются. Их сменили цветные модели.

Типовая структура ай пи установки несложная. Она включает в себя несколько сетевых камер, компьютер или хранилище для создания архива с видео.

Также для работы системы необходимо подключение к Wi-Fi или проводное подсоединение к сети. Через нее видеоустройства передают данные на хранилище и мониторы. Чтобы установить несколько камер, используют маршрутизатор.

Критерии выбора

При выборе камеры первое, на что обращают внимание – качество картинки, которую она показывает. Если консультант в магазине предложит посмотреть изображение, подключив устройство сразу к монитору, то уведенному не стоит безоговорочно верить

Объяснение этому простое – сведения при передаче через интернет сжимаются определенным способом, в итоге пользователь увидит совсем не ту картинку, которую он видел при покупке в магазине.

Камера, у которой отсутствует провод, но имеется карта памяти, дублирует информацию

Также важно, чтобы камера была оснащена слотом для карты флэш. Даже если произойдет неприятный инцидент, и хакеры перехватят всю информацию, все равно данные останутся на носителе

Покупка видеокамеры, которая осуществляет запись на карту памяти, обоснована и приоритетна.

Системы могут быть оборудованы разными датчиками, которые реагируют на звуки, движения, изменения площади помещения, если вдруг разобьют окно. Похожие дополнительные опции повысят надежность охраны дома.

Некоторые характеристики, на которые стоит обратить внимание при организации наблюдения за домом:

  1. Разрешение видеоклипов. Этот показатель влияет на качество изображения. Чем выше значение, тем четче картинка, тем лучше можно увидеть мелкие детали. Современные видеокамеры имеют разрешение от 1,3 до 3,5 мегапикселей и более. Рекомендуется приобретать устройство в зависимости от его запланированного использования. Если необходимо четкое изображение, то нужно купить видеокамеру с качеством HD или Full HD с 720 и 1080 соответственно.
  2. Светочувствительность и матрицы. Первый показатель влияет на хорошую передачу картинки из темноты или при плохом освещении. Если хозяину нужны камеры для ночной съемки, то нужно выбрать варианты с высокой светочувствительностью. Ее измерение происходит в люксах. Часто разработчики указывают этот показатель на коробке. Чувствительность не связана с разрешением устройства. Устройство может показывать картинки формата Full HD, но в темноте ничего не увидит. Выяснить, подойдет ли та или иная камера для режима ночной съемки, можно по типу матрицы. Предпочтительнее остановить свой выбор на CCD или CMOS ACS. Не выбирайте тип СМОS. Если рассматривать показатели в люксах, то здесь исходят из такого соображения. В полнолуние освещенность равна 0,1, в сумерки 1 люкс. Видеокамера должна оснащаться светочувствительностью до 0,1 и менее.
  3. Конструкция. Как было уже сказано выше, разделяются видеокамеры на купольные, уличные, мини камеры, поворотные, корпусные. Каждый вид характеризуется своим углом обзора и создан для использования в определенных условиях.
  4. Скорость видеопотока. Современные устройства передают видеофайлы со скоростью 3-25 кадров в секунду.

Приспособления можно устанавливать во дворе, внутри помещения. Чтобы устройство показывало хорошую, четкую картинку, нужно выбрать камеру с углом обзора выше 70 градусов.

Для уличной съемки рекомендуется купить видеокамеры с ночным режимом и наличием подсветки.

Если вы проживаете в холодном регионе, то рекомендуется взять устройство, которое сможет снимать в мороз. Для помещения можно приобрести набор, предусматривающий сохранение архивов в дополнительном хранилище. Выбирая систему, поинтересуйтесь, можно ли подсоединить дополнительные элементы.

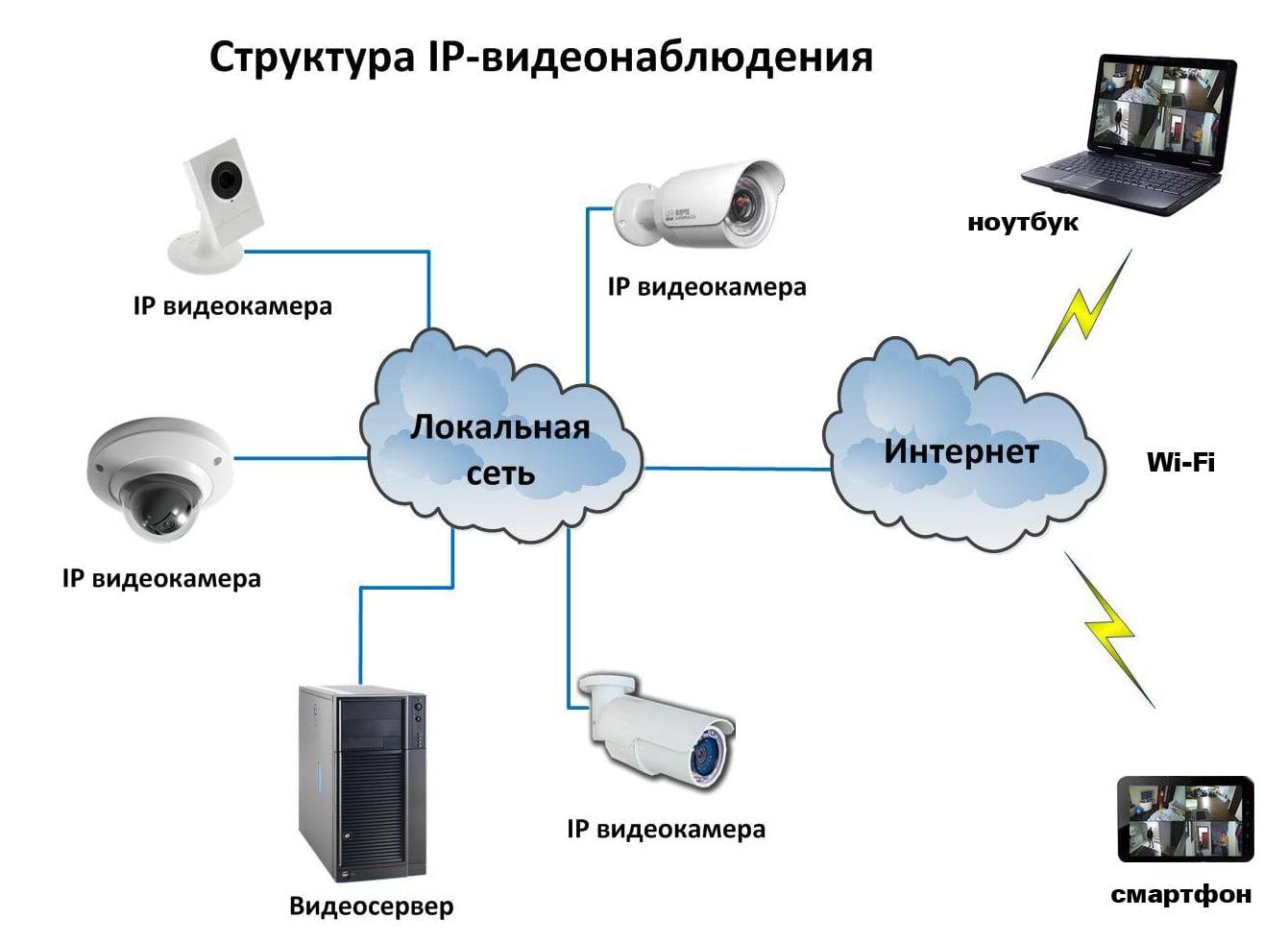

Структурная схема системы уличного видеонаблюдения

Благодаря построению системы видеонаблюдения на основе IP камер структурная схема системы получилась очень простой и представляет собой видеокамеры с блоком питания, подключенные с помощью кабеля витых пар к портам роутера. Выход роутера WAN подключен к сети Интернет. Видеокамеры устанавливаются на улице, а роутер и блок питания видеокамер в металлическом боксе в подъезде дома.

Применение IP камер в системе видеонаблюдения исключило необходимость установки видеорегистратора в непосредственной близости от них. В дополнение запись видеоизображения может осуществлять любой желающий имеющий доступ в Интернет с помощью стационарного компьютера, ноутбука или видеорегистратора. При этом для записи подойдет даже самый маломощный компьютер, главное чтобы винчестер был достаточного объема.

Из личной практики, для записи изображения с трех видеокамер цветного изображения в течение суток в формате Full HD (1920×1080) при частоте 5 кадров в секунду требуется 30 Gb места на винчестере. В неделю, что вполне достаточно, архив будет занимать всего 210 Gb, что для современных жестких дисков совсем немного.

Представленная схема системы видеонаблюдения позволяет легко увеличить количество видеокамер. Достаточно заменить четырехпортовый роутер на роутер с восьмью портами.

Если видеокамеры установлены на значительном удалении друг от друга, то целесообразно подключить их отдельными группами. Каждая дополнительная группа подключается к сетевому коммутатору (свитчу), а свитч подключается к роутеру всего одним кабелем витых пар.

При такой схеме построения системы видеонаблюдения через Интернет, вне зависимости от количества видеокамер, понадобится только одни фиксированный IP.

Если требуется создать локальную систему видеонаблюдения без подключения к Интернету, то тогда роутер заменяется коммутатором, к которому можно подключить любое количество компьютеров, сервер, видеорегистратор и другие IP устройства. Число подключаемых устройств ограничивается только количеством портов и быстродействием коммутатора. Все порты коммутатора равнозначны и поэтому правил подключения устройств, если это не указано в документации к коммутатору, нет. Схема организации простейшей локальной системы видеонаблюдения изображена на фотографии.

Таким образом, минимальный комплект системы видеонаблюдения может состоять всего из одной IP черно-белой или цветной видеокамеры и компьютера. Если создается система видеонаблюдения, состоящая из большого количества видеокамер, то дополнительно понадобится коммутатор или роутер любого производителя.

Особенности организации уличного видеонаблюдения

Системы видеонаблюдения для дома обязательно должны включать оборудование для контроля прилегающей территории. Организовывая уличное видеонаблюдение для дачи (загородного дома), необходимо учитывать следующие особенности:

  • Удаленность видеокамер от места установки видеорегистратора, сервера, мониторов;
  • Влияние электромагнитных помех и их уровень;
  • Наличие дополнительных источников освещения.

Беспроводные системы для видеонаблюдения на сегодняшний день являются приоритетными, поскольку отсутствует необходимость в прокладке соединительных кабельных линий.  Это позволяет не только сэкономить денежные средства, но и снизить объем монтажных работ. Видеонаблюдение беспроводного типа соединения имеет ряд своих особенностей:

  • Питание видеооборудования. Создавая видеонаблюдение, совсем без соединительных проводов обойтись не удастся, поскольку камеру нужно подключить к источнику питания. Аккумуляторные батареи позволят избежать прокладки кабеля, но уменьшат время работы устройства;
  • Дальность передачи видеоинформации. Уличные системы видеоконтроля должны обеспечивать беспрепятственную передачу информации по радиоканалу (при проектировании комплекса нужно учитывать наличие хозяйственных построек, бетонных заграждений и т. п.);
  • Наличие Wi-Fi соединения для передачи трафика данных по беспроводному каналу.

Классификация беспроводного уличного видеооборудования

Беспроводные видеокамеры условно можно разделить на несколько подгрупп:

  • Аналоговые устройства. Принцип их работы и передача сигнала основаны на эфирном телевидении;
  • Wi-Fi камеры. Представлены беспроводными IP камерами, принцип работы которых заключается в установке точки доступа к сети;
  • Веб-камеры. Такое оборудование включает в себя видеокамеру, передатчик, приемное устройство и преобразователь, а также специализированное программное обеспечение;
  • GSM видеокамеры. Передача трафика данных осуществляется посредством канала мобильной связи. Дальность передачи сигналов ограничивается исключительно покрытием оператора конкретной сети.

Что нужно знать о беспроводных IP камерах?

В последнее время большую популярность приобрела беспроводная система видеонаблюдения через интернет. Основой таких комплексов являются IP видеокамеры. Они отличаются от обычных устройств тем, что для передачи видеоинформации используется специальный протокол, а не кабельное соединение. Камеры такого типа оснащаются сетевыми устройствами, которым присваивается индивидуальный IP-адрес. Сетевые устройства выполняют функцию регистратора. Цифровые камеры отличаются высоким качеством, четкостью и цветностью изображения. Внешние  механизмы защищены от воздействия помех.

Камеры имеют оптический зум, который позволяет выполнять съемку крупным планом и приближать удаленные предметы. Увеличение масштаба видеосъемки происходит без потери качества получаемого видеоизображения. Для согласованной работы всех механизмов комплекса, в настройках необходимо обязательно указывать следующие параметры:

  • IP-адрес;
  • Маску подсети;
  • Номер шлюза;
  • Данные DNS-сервера.

Среди IP видеокамер выделяют три основных вида:

  • Купольные;
  • Цилиндрические;
  • Кубические.

Купольные видеокамеры в основном применяются для организации линии видеоконтроля внутри помещения. Видеооборудование может автоматически изменять время выдержки. Такие камеры являются широкоугольными и имеют большой обзорный угол. Цилиндрические устройства чаще всего применяются для построения систем уличного беспроводного видеоконтроля. Они могут быть оснащены дополнительно инфракрасной подсветкой, благодаря чему работают круглосуточно. Существуют модели, которые имеют встроенные детекторы движения. При наличии такого механизма система беспроводного видеонаблюдения осуществляет запись не постоянно, а только при срабатывании датчика.

Цилиндрические механизмы могут передавать тревожные сигналы на пульт управления или пост охраны. Также в практике применяются кубические видеокамеры, которые оснащены инфракрасной подсветкой и детекторами движения. При использовании такого оборудования можно получить панорамный обзорный угол.

На видео – беспроводная система видеонаблюдения:
